Produkttype	Fryser
Mærke	Siemens
Model	GS24VVWF0N
Vigtigste funktioner	Nedfrysning, isproduktion, indvendig LED-belysning
Frysekapacitet	Ikke angivet i manualen
Energiklasse	Ikke angivet i manualen
Mål (H x B x D)	Ikke angivet i manualen
Vægt	Ikke angivet i manualen
Strømforsyning	stikkontakt (tag stikket ud 60 sekunder før reparation)
Belysning	Udskiftelig LED-topbelysning
Isproduktion	Indbygget, aftagelig ismaskine
Kølemiddel	Ikke angivet i manualen
Støjniveau	Ikke angivet i manualen
Sikkerhedsanvisninger	Tag stikket ud før reparation, brug handsker, undgå elektrisk stød
Vedligeholdelse og rengøring	Reparationsvejledning til udskiftning af dele
Reservedele og reparerbarhed	Dørpakning, håndtag, hængsler, skuffe, ismaskine, LED-belysning – kan udskiftes af brugeren
Nødvendige værktøjer til reparation	Torx TX20 skruetrækker, flad skruetrækker, Philips PH2 skruetrækker
Kompatibilitet med originale dele	Brug kun originale Siemens reservedele
Kundeservice	Kontakt kundeservice ved skader eller spørgsmål

Ofte stillede spørgsmål - GS24VVWF0N SIEMENS

Hvordan udskifter jeg dørpakningen?

Åbn døren, fjern den gamle pakning fra rillerne, startende fra hjørnerne. Til montering: opvarm den nye pakning let med en hårtørrer eller varmt vand, tryk den derefter gradvist ind i rillen, startende fra hjørnerne. Sørg for, at rillen ikke er beskadiget.

Hvordan skifter jeg dørhåndtaget?

Tag stikket ud af apparatet og åbn døren. Fjern skruehætterne, skru de to skruer ud med en Torx TX20-bit, og fjern derefter håndtaget. Montering sker i omvendt rækkefølge.

Hvordan udskifter jeg det øverste dørhængsel?

Tag stikket ud af apparatet og fjern de indvendige dele. Læg apparatet på ryggen. Fjern hængseldækslet, skru skruerne ud, og fjern derefter hængslet. Advarsel: Apparatet er tungt, bed om hjælp. Brug handsker.

Hvordan rengør jeg ismaskinen?

Fjern skuffen til frosne fødevarer, der indeholder ismaskinen. Løsn krogene for at adskille ismaskinen. Rengør den med en blød klud og lunkent vand. Saml i omvendt rækkefølge.

Hvordan udskifter jeg LED-belysningen?

Tag stikket ud af apparatet og åbn døren. Flyt LED-belysningen til venstre for at frakoble den elektriske forbindelse. Frigør krogene og fjern belysningen forfra. Montering sker i omvendt rækkefølge.

Hvilke sikkerhedsforanstaltninger skal man tage før en reparation?

Tag altid apparatet ud af stikkontakten mindst 60 sekunder før påbegyndelse. Brug skærebeskyttelseshandsker. Til tunge dele skal du bruge sikkerhedssko og sikre komponenterne mod at falde ned.

Hvordan udskifter jeg skuffen til frosne fødevarer?

Åbn døren, træk skuffen helt ud til frosne fødevarer, og fjern den. Montering sker i omvendt rækkefølge.

Hvilke værktøjer er nødvendige til almindelige reparationer?

Til de fleste reparationer har du brug for en Torx TX20-bit (6,3 mm), en flad skruetrækker (klinge 10 mm x 1,6 mm) og en Philips PH2 skruetrækker. Nogle modeller kræver en mindre flad skruetrækker (2,4 mm).

Hvad gør jeg, hvis døren ikke lukker ordentligt?

Kontroller dørpakningens tilstand: Hvis den er deformeret, kan du varme den op og forme den igen. Hvis hængslerne er justerbare, justeres de. Hvis pakningen er beskadiget, udskift den.

Kan jeg selv reparere elektriske dele?

Elektriske dele (som LED-belysning) kan udskiftes af brugeren i henhold til instruktionerne. For reparationer, der involverer spændingsførende komponenter, skal du dog kontakte en kvalificeret tekniker og udføre en sikkerhedstest efter reparationen.

BRUGSANVISNING GS24VVWF0N SIEMENS

1.2 Forklaring af symboler 71

1.2.1 Fareniveauer 71
1.2.2 Faresymboler 71
1.2.3 Adverslernes opbynging 72
1.2.4 Generelle symboler 72

Sikkerhed 73

2.1 Generelle sikkerhedsanvisninger 73
2.1.1 Allehusholdningsapparater 73

Varktojer og hjaelpemidler. 74

Reparation 75

4.1 Udskiftning af dorpakning.. 75

4.1.1 Fjernelse af dorpakning 75
4.1.2 Montering af dorpakning 75

4.2 Udskiftning af dorhandtag 78

4.2.1 Fjernelse af dorhandtag 78
4.2.2 Montering af dorhandtag 78

4.3 Udskifting af easy open-handtag 79

4.3.1 Fjernelse af easy open-handtag 79
4.3.2 Montering af easy open-handtag 79

4.4 Udskifting af overste dorhaengsel 80

4.4.1 Fjernelse af dorhaengsel. 80
4.4.2 Montering af dorhengsel.. 82

4.5 Udskiftning af det overste dorhaengsel (dor med display) 83

4.5.1 Fjernelse af dorhaengsel.. 84
4.5.2 Montering af dorhaengsel 85

4.6 Udskiftning af nederste dorhaengsel 86

4.6.1 Udskifting af nederste dorhaengsel.. 86
4.6.2 Montering af nederste dorhaengsel.. 86

4.7 Udskiftning af hylde 87

4.7.1 Fjernelse af hylde 87
4.7.2 Montering af hylde 87

4.8 Udskifting af frostvarebeholder.. 88

4.8.1 Fjernelse af frostvarebeholder 88
4.8.2 Montering af frostvarebeholder 88

4.9 Udskiftning af ismaskine 89

4.9.1 Fjemelse af ismaskine 89
4.9.2 Montering af ismaskine 89

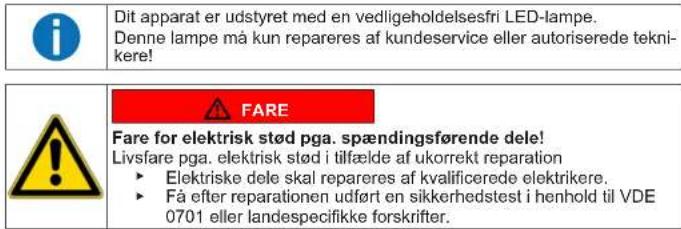

4.10 Udskiftnig af LED-lampe foroven.. 90

4.10.1 Fjemelse af LED-lampe 90
4.10.2 Montering af LED-lampe foroven 91

Om dette Dokument

1.1 Vigtig information

1.1.1 Formal

Disse reparationsanvisninger hijelper kunden til selv at kinne reparere apparater i henhold til den gaeldende lovigving om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfälde af sporgsmål. Vi patager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauuer

Adverselsniveauerne bestar af et symbol og et signalord. Signalordene indikerer faresns alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorli-ge kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvor-lige kvæstelser.
PAS Pål	Manglende overholdelse af advarsels-meddelelsen kan medføre mindfulness køe-stelser.
BEMAERKI	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1:Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Faresymbol Betydning
!	Generel adverselsmeddeelse
	Fare for elektrisk spænding
	Eksplosionsfare
	Fare for at skære sig

Om dette Dokument

Faresymbol Betydning
	Fare for klemning
	Fare pga. varme overflader
	Fare pga. kraftigt magnetfelt
	Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret op-byng.

FARE

Farens type og

Mulige folger, hvis faren/advarslen ignoreres.

Fare for elektrisk stød pga. spændingsførende dele!

Dd ved elektrisk stod

• Afbyrd apparatus fra stremforsyningen i mindfulness 60 sekund, for reparations pabegyndes.

1.2.4 Generelle symboler

Der anwendes falgende generelle symboler i dette dokument:

Generelt symbol Betydning
i	Angivelse af et særigt tip (tekst og/eller grafik)
j	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af质地vendige værktajer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., sa...)
	Angivelse af et resultat
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparats display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle hushholdningsapparater

Fare for elektrisk stod pga. spændingsførende dele!

• Feji l forbindelse med reparaton, der inverterer elektriske componenter, kan medfere elektrisk stad!
• Afbyd apparatet fra stromnettet i mindst 60 sekunder, ffor arbejdet pabegyndes.
  Fäfter repartenon udfört en sikkerhedstest i henhold til VDE 0701 erler landes-specifikke forskritter.

Fare for tilskadekomst pga. skarpe kanter!

Brug beskyttelseshandsker.

Brug kun originale reservedele.
Fare for beskadigelse auf elekrostatisk folsomme komponenter (elektronatiske afladninger)!
Berirke modulerne,herunder forbindelse og ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljer Billeder
Beskyttesesklud [00342013]	60 cm x 50 cm	Inkjetikne Kevitek Onderlag Varekne kredite für Hockenleihe
Phillips-skruetraek-ker PH2
Torx-bil TX20 [00340865]	6.3 mm (1/4")
Kærvskruetraekker Blad 2,4 mm x 0,4 mm x 60 mm i sættet [00341820]		Ø

2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Side 74 af 543

Reparation

4.1 Udskiftning af dorpakning

4.1.1 Fjernelse af dorpakning

1. Trak dorpakningen ud af rillen.

Dorpakningen er fjernet.

4.1.2 Montering af dorpakning

i	Tykkelsen af den nye dorpakning kan afvige en smule fra tykkelsen af den gamle dorpakning. Dette vil违法犯罪lukkemåden og den lang-sigte de fonction.
i	Hvis apparatet har justerbare hængsler erhængselbeslag, kan lukke-maden afterfolgende optimeres.
i	Små sidehuller i dorpakninger er Funktionelle (nødvendige til lufttilf- relse). De er ikke produktionsfelj.

Reparation

1. Kontrolier rilen til pakningen med hensyn til beskadigelse.

1. Hvis rilen til pakningen er beskadiget: - Kontakt kundeservice.

3

En smule deformation pa dorpakninger er normalt og pavirker违法犯罪. Det anbefales til at glatte dorpakninger, for den sætes i apparatet.

Opvardorpakningen med en hartrer erler varmt vand, og genform den manuelt.

1. Tryk pakningsens hjørner i rillen foroven og forneden.

Reparation

1. Tryk hele pakningen trinvist i rillen.

Dorpakningen er monteret.

4.2 Udskiftning af dorhandtag

Nodvendig voarktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Kaervskruetraekker Blad 10 mm x 1,6 mm x 200 mm

Preindstilling

Apparatet er afbrudt fra stromforsyningen.
Daren er aben.

4.2.1 Fjernelse af dorhandtag

1. Fjern de to skruehaelter (1).

2. Skru de to skruer ud (2).

3. Fjern dorkhandtaget (3).

Dorhandtaget er fjernet.

4.2.2 Montering af dorhandtag

Monteri omvendt rakkefolge.

Reparation

4.3 Udskiftning af easy open-handtag

Nodvendig voarktoj:

Phillips-skruetrakker PH2

Preindstilling:

Apparatet er albrudt fra stromforsyningen.
Doren er aben.

4.3.1 Fjernelse af easy open-handtag

1. Fjern easy open-handtagets afdækning (1).
2. Skru de to skruer ud (2).

Easy open-handtaget er fiernet.

4.3.2 Montering af easy open-handtag

Monté i omvendr rækkefolge.

Reparation

4.4 Udskifting af overste dorhaengsel

Nodvendig voektoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Ryg-og muskelskader

Arbeje til fjernelse af apparatets dor bor kun udfores af uddanne de specialister.
Der skal vaere to personer om at flyte apparatet.
Brug kun egnet vaerktoj og udstyr.

PAS PAI

Skarpe kanter!

Snitlaesioner

Brug beskyttelseshandsker.

ADVARSEL

Apparater pa skra kan glide!

Knoglebrud/klemskader

Beskadigelse af andre apparatdele ell kundens hjem, f.eks. gulvet.

Apparatet er afbrudt fra stromforsyningen.
Indvendigt tilbehør i apparate ter fjernet.

4.4.1 Fjernelse af dorhaengsel

Reparation

1. Laeg apparatuset med bagsiden nedad.

2.1. Tryk det overste haengsels afdakning pa begge sider (1).

1. Bevæg det øverste haengsels afdækning ud (2).
2. Fjern det overste haengsels afdaekning (3).

Reparation

3.1. Skru de to skruer ud (1).

Det overste dorhaengsel er fjemet.
4.4.2 Montering af dorhengsel
Monter i omvendr riekkefge.

Reparation

4.5 Udskiftning af det overste dorhaengsel (dor med display)

Nodvendig voarktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Ryg-og muskelskader

Arbeje til fjernelse af apparatets dor bor kun udfores af uddanne de specialister.
Der skal vaere to personer om at flytte apparatet.

Brug kun egnet vaerktj og udstyr

PAS PA!

Skarpe kanter!

Snitlaesioner

Beskadigelse af andre apparatdele ell kundens hjem, f.eks. gulvet.

Fare for elektrisk stød pga. spændingsforende dele!

sfare pga.elektrisk std i tilfaelde af ukorrekt reparation

Elektriske dele skal repareres af kvalificerede elektrikere.
Fafter reparation undforten sikkhernedstest i henhold tI VDE 0701 ellarondespecifke forskritter.

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Dod ved elektrisk stod

Aflbryd apparatus fra strøm Forsyninger i minst 60 sekunder, for reparation国家标准.

Preindstilling:

Apparatet er afbrudt fra strormforsyningen.
Indvendigt tilbehør i apparatet er fjernet.

Reparation

4.5.1 Fjernelse af dorhangsel

1. Læg apparatet med bagsiden nedad.

Reparation

2.1. Tryk det overste haengsels afdaekning pa begge sider (1).
2. Bevæg det øverste haengsels afdækning ud (2).
3. Fjern det overste haengsels afdaekning (3).

3.1.Fjern kabelboksens afdekning (1).
2. Fjern kabelbeskyttelsen (2).
3. Afbryd den elektriske tilstunning (3).
4. Skru de to skruer ud (4)
5. Fjern det overste haengsel (5).

Det overste dorhaengsel er fjernet.

4.5.2 Montering af dorhaengsel

Monteri ovmendr raskkefolge.

Reparation

4.6 Udskiftning af nederste dorhaengsel

Nodvendig voarktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Ryq-og muskelskader

Arbeje til fjernelse af apparatets dor ber kun udfores af uddanne de specialister.
Der skal vaere to personer om at flytte apparatet.

Brug kun egnet vaerktj og udstyr

PAS PAI

Skarpe kanter!

Sinitlaesioner

Brug beskyttelseshandsker.

ADVARSEL

Apparater pa skra kan glide!

Oglebrud/klemskade

Beskadigelse af andre apparatdele ellkundens hjem, f.eks. gulvet.

Apparate er abrudt fra stromforsyningen.
Indvendigt tilbehør i apparate ter fjernet.
Apparatet er lagt med bagsiden nedad.
Det overste haengsel er fiernet. 83

4.6.1 Udskiftning af nederste dorhengsel

1. Fjern doren.

2.1. Skru skruen ud (1).

1. Drej det nederste haengsel ud (2).
2. Fjern det nederste haengsel (3).

Det nederste haengsel er fjernet.

4.6.2 Montering af nederste dorhengsel

Monteri omvendr rækkefolge.

Reparation

4.7 Udskiftning af hylde

4.7.1 Fjernelse af hylde

• Traek hylden ud.

Hylden er fjernet.

4.7.2 Montering af hylde

Montéi omvendr rækkeIge.

Reparation

4.8 Udskifting af frostvarebeholder

Montéi omvendr rækkefolge.

Reparation

4.9 Udskifting af ismaskine

4.9.1 Fjernelse af ismaskine

1. Traek frysevarbeholderylden med ismaskinen ud (1).
2. Friggo krogene (2). 3. Fjern ismaskinen (3).

Ismaskinen er fjernet.

4.9.2 Montering af ismaskine

Monteri omvendr rækkefolge.

Reparation

4.10 Udskifting at LED-lampe foroven

Nodvendig voarktoj:

Kaervskruetraekker Blad 2,4 mm x 0.4 mm x 60 mm i saettet [00341820]

Preindstilling:

Apparatet er albrudt fra stromforsyningen.
Deren eraben.
Indvendigt tilbehør foroven er fjernet.

4.10.1 Fjernelse af LED-lampe

1. Bevag LED-lampen mod venstre.

LED-lampens elektriske tilslutning er afbrudt.

1. Friger LED-lampens kroge.

Reparation

1. Fjern LED-lampen ved at bevaage den fremad.

LED-lampen er fjernet.

4.10.2 Montering af LED-lampe foroven

Monteriomvendtrakkefolge.

Om dette dokumentet. 342

Dorpakningen er demontert.

1. Kontroller at sporet for pakningen ikke har skader.

1. Hvis sporet for pakningen er skadet:

2. Kontakt kundeservice.

Dorpakningen er montert.

2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Side 348 av 543

Reparasjon

Apparatet kobles fra stromforsyningen.
Doren er apen.

4.2.1 Demontering av dorhandtak

1. Fjern to skruhetter (1).
2. Skru ut to skruer (2).
   3.Demonter derhandtaket (3).

Darlndtaket er demonter.

Skade pa andre deler pa apparatet ellr i kundens hjem, feks. gulv.

Skade pa andre deler pa apparatet ellr i kundens hjem, feks. gulv.

Koble apparatusene fra strormforsyningen i minst 60 sekunder før

Skade pa andre deler pa apparatet ellkundens hjem, feks. gulv.

Ismaskinen er demontert.

4.9.2 Montering av ismaskin

Monteres i motsattrekkefolge.

Reparasjon

Apparatet har en vedlikeholdsfri LED-lampe.

Disse lampene skal kun repareres av kundeservice aller autoriserte teknikere!

FARE

Dörpackningen har tagits bort.

4.1.2 Montera dörrpackning

Dörhandtaget har tagits bort.

4.2.2 Montera dörrhandtag

Dorrens ovre gangjarn har tagits bort.

Det nedre gangjarnet har tagits bort.

Hyllan har tagits bort.

4.7.2 Montera hylla

Ismaskinen har tagits bort.

4.9.2 Montera ismaskin

LED-lampan har tagits bort.

4.10.2 Montera oversta LED-lampan
