Tipo di prodotto	Congelatore
Marca	Siemens
Modello	GS24VVWF0N
Funzioni principali	Congelamento, produzione di ghiaccio, illuminazione LED interna
Capacità di congelamento	Non specificata nel manuale
Classe energetica	Non specificata nel manuale
Dimensioni (A x L x P)	Non specificate nel manuale
Peso	Non specificato nel manuale
Alimentazione	rete (scollegare 60 secondi prima della riparazione)
Illuminazione	LED superiore sostituibile
Produzione di ghiaccio	Macchina per il ghiaccio integrata, rimovibile
Refrigerante	Non specificato nel manuale
Livello sonoro	Non specificato nel manuale
Istruzioni di sicurezza	Scollegare prima della riparazione, indossare guanti, evitare scosse elettriche
Manutenzione e pulizia	Consigli di riparazione per la sostituzione di pezzi
Ricambi e riparabilità	Guarnizione della porta, maniglia, cerniere, cassetto, fabbrica del ghiaccio, illuminazione LED – sostituzione possibile dall'utente
Utensili necessari per la riparazione	Cacciavite Torx TX20, cacciavite piatto, cacciavite Philips PH2
Compatibilità con pezzi originali	Utilizzare solo ricambi originali Siemens
Servizio post-vendita	Contattare il servizio post-vendita in caso di danni o domande

Domande frequenti - GS24VVWF0N SIEMENS

Come sostituire la guarnizione della porta?

Aprire la porta, rimuovere la vecchia guarnizione dalle scanalature iniziando dagli angoli. Per il montaggio, riscaldare leggermente la nuova guarnizione con un asciugacapelli o acqua calda, quindi spingerla gradualmente nella scanalatura iniziando dagli angoli. Assicurarsi che la scanalatura non sia danneggiata.

Come cambiare la maniglia della porta?

Scollegare l'apparecchio e aprire la porta. Rimuovere i cappucci delle viti, svitare le due viti con un inserto Torx TX20, quindi rimuovere la maniglia. Il montaggio si effettua in ordine inverso.

Come sostituire la cerniera superiore della porta?

Scollegare l'apparecchio e rimuovere le attrezzature interne. Posizionare l'apparecchio sulla schiena. Rimuovere il coperchio della cerniera, svitare le viti, quindi rimuovere la cerniera. Attenzione: l'apparecchio è pesante, chiedere aiuto. Indossare guanti.

Come pulire la macchina per il ghiaccio?

Rimuovere il cassetto degli alimenti congelati contenente la fabbrica del ghiaccio. Sganciare i ganci per separare la fabbrica del ghiaccio. Pulirla con un panno morbido e acqua tiepida. Rimontare in ordine inverso.

Come sostituire l'illuminazione LED?

Scollegare l'apparecchio e aprire la porta. Spostare l'illuminazione LED verso sinistra per scollegare la connessione elettrica. Liberare i ganci e rimuovere l'illuminazione dalla parte anteriore. Il montaggio si effettua in ordine inverso.

Quali sono le precauzioni di sicurezza da prendere prima di una riparazione?

Scollegare sempre l'apparecchio dalla rete almeno 60 secondi prima di iniziare. Indossare guanti di protezione contro i tagli. Per pezzi pesanti, utilizzare scarpe di sicurezza e assicurare i componenti contro la caduta.

Come sostituire il cassetto degli alimenti congelati?

Aprire la porta, estrarre completamente il cassetto degli alimenti congelati, quindi rimuoverlo. Il montaggio si effettua in ordine inverso.

Quali utensili sono necessari per le riparazioni comuni?

Per la maggior parte delle riparazioni, avrete bisogno di un inserto Torx TX20 (6,3 mm), un cacciavite piatto (lama 10 mm x 1,6 mm) e un cacciavite Philips PH2. Alcuni modelli richiedono un cacciavite piatto più piccolo (2,4 mm).

Cosa fare se la porta non si chiude correttamente?

Controllare lo stato della guarnizione della porta: se è deformata, è possibile riscaldarla e rimodellarla. Se le cerniere sono regolabili, regolarle. Se la guarnizione è danneggiata, sostituirla.

Posso riparare da solo pezzi elettrici?

I pezzi elettrici (come l'illuminazione LED) possono essere sostituiti dall'utente seguendo le istruzioni. Tuttavia, per qualsiasi riparazione che coinvolga componenti sotto tensione, rivolgersi a un tecnico qualificato ed eseguire un test di sicurezza dopo la riparazione.

MANUALE UTENTE GS24VVWF0N SIEMENS

Consigli di riparazione - Congelatore

Utilizzato del documento 275

1.1 Awertenze importanti 275

1.1.1 Scopo 275

1.2 Spiegazione dei symboli 275

1.2.1 Livelli di pericolò 275
1.2.2 Simboli di pericolo 275
1.2.3 Struttura degli avvertimenti 276
1.2.4 Simboli generici 276

A Sicurezza 277

2.1 Note generali sulla sicurezza 277

2.1.1 Tutti gli elettrodomestici 277

Strumenti ausili. 278

Riparazione 279

4.1 Sostituzione della guarnizione della porta 279

4.1.1 Smontaggio della guarnizione della porta 279
4.1.2 Montaggio della quarizione della porta 279

4.2 Sostituzione della maniglia della porta 282

4.2.1 Smontaggio della maniglia della porta 282
4.2.2 Montaggio della maniglia della porta 282

4.3 Sostituzione della easy opening handle 283

4.3.1 Smontaggio della easy opening handle 283
4.3.2 Montaggio della easy opening handle 283

4.4 Sostituzione della cerniera superiore della porta 284

4.4.1 Smontaggio della cerniera della porta 284
4.4.2 Montaggio della cerniera della porta 286

4.5 Sostituzione della cerniera superiore della porta (porta con display) 287

4.5.1 Smontaggio della cerniera della porta 288
4.5.2 Montaggio della cerniera della porta 289

4.6 Sostituzione della cerniera inferiore della porta 290

4.4.6.1 Sostituzione della cerniera inferiore della porta 290
4.6.2 Montaggio della cerniera inferiore della porta 291

4.7 Sostituzione del ripiano 292

4.7.1 Smontaggio del ripiano 292
4.7.2 Montaggio del ripiano 292

4.8 Sostituzione del cassetto surgelati 293

4.8.1 Rimozione del cassetto surgelati 293
4.8.2 Inserimento del cassetto surgelati 293

4.9 Sostituzione del fabbricatore di ghiaccio 294

4.9.1 Smontaggio del fabbricatore di ghiaccio 294
4.9.2 Montaggio del fabbricatore di ghiaccio 294

4.10 Sostituzione della luce a LED superiore 295

4.10.1 Smontaggio della luce a LED 295
4.10.2 Montaggio della luce a LED superiore 296

Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contegono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle averenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di averporto corrispondono a un significato accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolò.

Livello di averporto Significativo
PERICOLO	Ignorare quello messaggio di averiti-amento comporta rischio di morte o ferite gravi.
AVVERTENZA	Ignorare quello messaggio di averiti-amento più comportare rischio di morte o ferite gravi.
ATTENZIONE	Ignorare quello messaggio di averiti-amento più comportare ferite di minore gravità.
ATTENZIONE!	Ignorare quello messaggio di averiti-amento più comportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I symboli di pericolò sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati seguenti simboli di pericolò:

Simbolo di pericolò Significativo
!	Messaggio di avertimento generico
9	Pericolò di scossa elettrica
	Pericolò di esplosione
	Rischio di ferite da taglio

Utilizzo del documento

Simbolo di pericolo Significato
	Pericolo di schiacciamento
	Pericolo derivante da superfici calde
	Pericolo derivante da forti campi magneti-ci
	Pericolo derivante da radiazioni non ioniz-zanti

Tabella 2: Simboli di pericolò

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in quello manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tip e origine del pericolo!

Possibili consequence in caso di pericolo/avvertimento ignorato.

• Misure e divieti volti a prevenire il pericolo.

L'esempio segunte minha averporto con rischio de folgorazione dovusto a componenti sulla tensione. É riportata la misura de precauzione per evitare il pericolò.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

• Scollegare l'apparecchio dall'alimentazione per almeno 60 seconda prima di,iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati seguenti simboli generici:

Simbolo generico Significato
i	Identificazione di un suggerimento spe-ciale (testo e/o grafica)
i	Identificazione di un suggerimento sem-plice (solo testo)
	Identificazione di un link per un video tu-torial
	Identificazione degli strumenti necessari
√	Identificazione delle condizioni previe ne-cesserarie
if	Identificazione di una condizione (se ..., alla... )
-	Identificazione di un risultato
[Avvio]Identificazione di un tasto o di un pul-sante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestre visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici cui poe causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di initiazare il lavoro.
• Ultima t la riparazione, occore eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesions causate da bordi taglient!

• Indossare guanti di protezione.

Rischio di schiaccimento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei quasti e l'assistenza

Indossare calzature antinfortunistica.
Fissare i componenti pesanti per impedire che cadano.
Non inseire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!
Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Panno di protezione [00342013]	60 cm x 50 cm
Cacciavite Phillips (a croce) PH2
Punta Torx TX20 [00340865]	6,3 mm (1/4")
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]	①-

4.1 Sostituzione della guarnizione della porta

Prerequisites:
La porta è aperta.

4.1.1 Smontaggio della guarnizione della porta

1. Staccare la guarnizione della porta alla scanalatura negli angoli destro e sinistro.

1. Estrarre la guarmizione della porta alla scanalatura.

La guarnizione della porta è rimossa.

4.1.2 Montaggio della guarnizione della porta

I	Lo spessore della nuova guarizione della porta può essere leggermente diverso dallo spessore di quella vecchia. Cio non incide sulla chiusura e sul funzionamento a lungo termine.

i	Se l'apparecchio è dotato di cerniere regolabili o accessori, è possible ottimizzare il comportamento di chiusura.

I piccoli fori laterali nella guarnizione della porta sono funzionali (necessari per la ventilazione). Non si tratta di difetti di produzione.

Riparazione

1. Controllare che la scanalatura della guarnizione non sia danneggiata.

1. Se la scanalatura della guarnizione è danneggiata.

2. Contattare l'assistenza tecnica.

Una leggera deformazione della guarnizione della porta è normale e

non incide sui funzionamento. Si consigha a radirizzare la guarnizione della porta prima di inserirla nell'apparecchio.

Riscaldare la guarmizione della porta con un asciugacapelli o acqua calda e ridarle la forma manually.

1. Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.

Riparazione

1. Premere la guarmizione nella scanalatura un pezzo per volta.

La guarnizione della porta è montata.

4.2 Sostituzione della maniglia della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]
Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm

Prerequisites:

L'apparecchio è scollegato alla rete elettrica.
La porta è aperta.

4.2.1 Smontaggio della maniglia della porta

1. Toglieri i due tappi delle viti (1).
2. Svitare le due viti (2).
3. Smontare la maniglia della porta (3).

La maniglia della porta è rimossa.

4.2.2 Montaggio della maniglia della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione della easy opening handle

Attrezzi speciali:

Cacciavite Phillips (a croce) PH2

Prerequisite:

L'apparecchio è scollegato alla rete elettrica.
La porta è aperta.

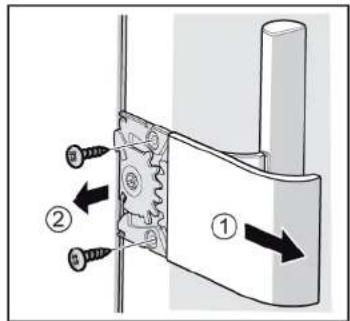

4.3.1 Smontaggio della easy opening handle

1. Togliere la copertura della easy opening handle (1). 2. Svitare le due viti (2).

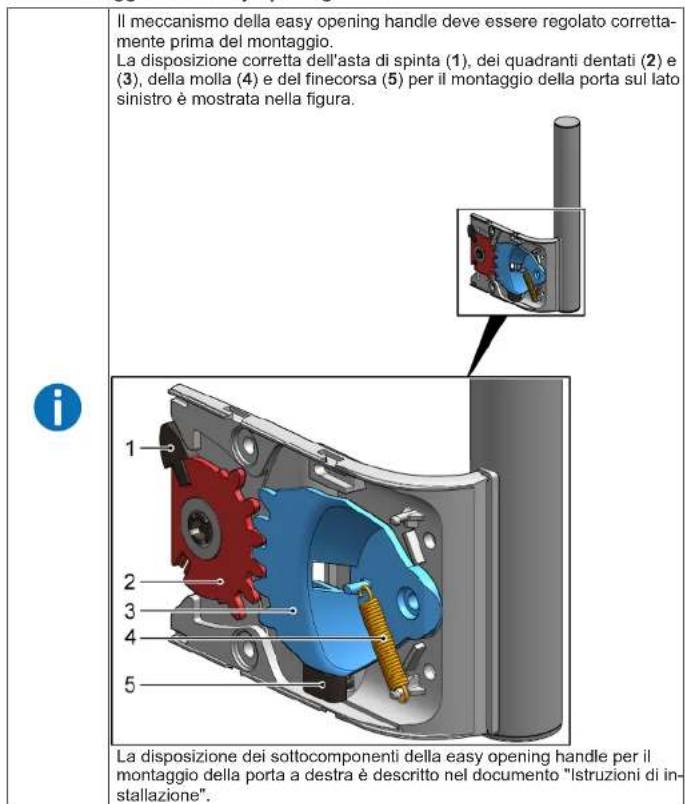

4.3.2 Montaggio della easy opening handle

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione della cerniera superiore della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

AVVERTENZA

Apparechi pesanti, ingombranti!

Rischio di infortuni muscolari e alla schiena

L'operazione di smaggioggia della porta dell'apparecchio deve essere eseguita soltanto da tecnici addestrati.
Spostare l'apparecchio in due persone.
- Usare solo utensili e attrezzzature idonei.

ATTENZIONE

Bordi taglient!

Ferite da taglio

Indossare guanti di protezione.

AVVERTENZA

Gli apparecchi inclinati posso scivolare!

Fratture / lesioni da schiacciamento

Fissare gli apparecchi in modulo che non scivolino.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate!

sioni provocate alla caduta di componenti.
Fissare i componenti in modulo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate!

Danni a autre parti dell'apparecchio o all'abitazione del cliente, ad es. par

te inferiore.

Fissare i componenti in modo che non cadano.

Prerequisite:

L'apparecchio è scollegato alla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.

4.4.1 Smontaggio della cerniera della porta

Riparazione

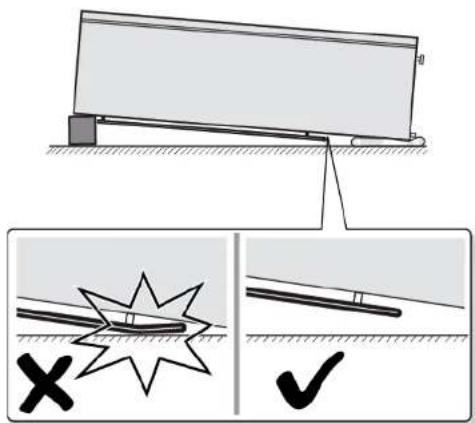

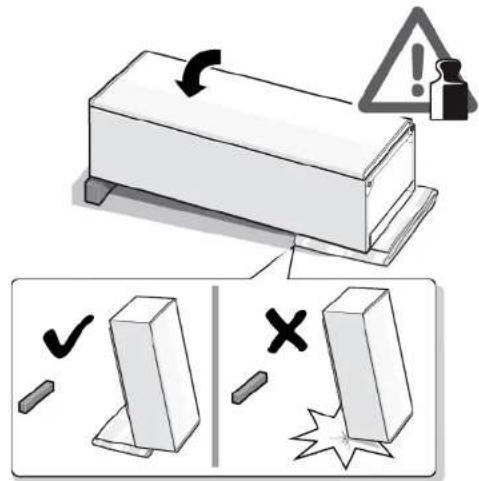

1. Coricare l'apparecchio sul retro.

2.1.Premere la copertura della cerniera superiore su entrambi i lati (1).

1. Tirare la copertura della cerniera superiore verso l'esterno (2).
2. Togliere la copertura della cemiera superiore (3).

Riparazione

3.1.Svitare le due viti (1).

1. Togliere la cerniera superiore (2).

La cerniera superiore della porta è rimossa.

4.4.2 Montaggio della cerniera della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposito.

Riparazione

4.5 Sostituzione della cerniera superiore della porta (porta con display)

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

AVERTENZA

Apparecchi pesanti, ingombranti!

Rischio di infortuni muscolari e alla schiena

L'operazione di smontaggio della porta dell'apparecchio deve essere eseguita soltanto da tecnici addestrati.
Spostare l'apparecchio in due persone.
Usare solo utensili e attrezzature idonei.

ATTENZIONE

Bordl taglient!

Ferite da taglio

Indossare quanti di protezione.

AVVERTENZA

Gli apparecchi inclinati posso scivolare!

atture / lesioni da schiacciamento
Fissare gli apparecchi in modo che non scivolino.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate!
Lesioni provocate alla caduta di componenti.
Fissare i componenti in modo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate!
Danni a altre parti dell'apparecchio o all'abitazione del cliente, ad es. parte inferiore.
Fissare i componenti in modo che non cadano.

PERICOLO

Rischio di scosse elettriche dovute a componenti sotto tensionel Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

Le parti elettriche devono essere riparate da elettricisti qualificati.
Ultimata la riparazione, occorre esquire un test di sicurezza con-

fome alla norma VDE 0701 o alle norme specifiche del Paese

PERICOLO

Rischio di scossa elettrica dovuto a componenti sulla tensione.
Morte per folgorazione

Scollegare l'apparecchio dall'alimentazione per almeno 60 second

prima di iniziare la riparazione

Prerequisites:

L'apparecchio è scollegato alla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.

Riparazione

4.5.1 Smontaggio della cerniera della porta

1. Coricare l'apparecchio sul retro.

Riparazione

2.1.Premere la copertura della cerniera superiore su entrambi i lati (1)
2. Tirare la copertura della cerniera superiore verso l'esterno (2).
3. Togliere la copertura della cerniera superiore (3).

3.1. Togliere il coperchio del cavo (1).
2. Togliere la protezione del cavo (2).
3. Staccare il collegamento elettrico (3).
4. Svitare le due viti (4)
5. Togliere la cerniera superiore (5).

La cerniera superiore della porta è rimossa.

4.5.2 Montaggio della cerniera della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.6 Sostituzione della cerniera inferiore della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

AVVERENZA

Apparechi pesanti, ingombranti!

Rischio di infortuni muscolari e alla schiena

L'operazione di smaggioglia della porta dell'apparecchio deve essere eseguita soltanto da tecinci addestrati.
Spostare l'apparecchio in due persone.
- Usare solo utensili e attrezzzature idonei.

ATTENZIONE

Bordi taglient!

Ferite da taglio

Indossare guanti di protezione.

AVERTENZA

Gli apparecchi inclinati possono scivolare!

atture / lesioni da schiacciamento
Fissare gli apparecchi in modulo che non scivolino.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate!

sioni provocate alla caduta di componenti.
Fissare i componenti in modulo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate!

Danni a autre parti dell'apparecchio o all'abitazione del cliente, ad es. par

te inferiore.

Fissare i componenti in modulo che non cadano.

Prerequisite:

L'apparecchio è scollegato alla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
L'apparecchio è coricato sul retro.

La cerniera superiore e rimossa.287

4.6.1 Sostituzione della cerniera inferiore della porta

1. Smontare la porta.

2.1.Svitare la vite (1).

1. Ruotare la cemiera inferiore verso l'esterno (2).
2. Togliere la cerniera inferiore (3).

La cerniera inferiore e rimossa.

Riparazione

4.6.2 Montaggio della cerniera inferiore della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.7 Sostituzione del ripiano

Prerequisite:
La porta è aperta.

4.7.1 Smontaggio del ripiano

Estrarre il ripiano.

Il ripiano è rimioso.

4.7.2 Montaggio del ripiano

Per il montaggio, seguire la procedura sopra descritta in senso opposito.

Riparazione

4.8 Sostituzione del cassetto surgelati

Prerequisite:
La porta è aperta.

4.8.1 Rimozione del cassetto surgelati

1. Estrarre completeness il cassetto surgelati (1).
2. Togliere il cassetto surgelati (2).

Il cassetto surgelati erimioso.

4.8.2 Inserimento del cassetto surgelati

Per il montaggio, seguire la procedura sopra descritta in senso opposito.

Riparazione

4.9 Sostituzione del fabbricatore di ghiaccio

Prerequisite:

La porta è aperta.

4.9.1 Smontaggio del fabbricatore di ghiaccio

1. Estrarre il cassetto surgelati con il fabbricatore di ghiaccio (1).
2. Sbloccare i fermi (2)
3. Rimuovere il fabbricatore di ghiaccio (3).

Il fabbricatore di ghiaccio e rimioso.

4.9.2 Montaggio del fabbricatore di ghiaccio

Per il montaggio, seguire la procedura sopra descritta in senso opposito.

Riparazione

4.10 Sostituzione della luce a LED superiore

Attrezzi speciali:

Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]

L'appareccchio è dotato di una luce a LED esente da manutenzione. Queste lui sono essere riparate esclusivamente dall'assistenza tec- nica o da tecnici autorizzati!

PERICOLO

Rischio di scosse elettriche dovute a componenti nelle tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

Le parte elettriche devono essere riparate da elettricisti qualificati.
Ultima la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti molto tensione!
Morte per folgorazione

Scollegare l'appareccchio dall'alimentazione per almeno 60 seconda prima di建立起 la riparazione.

ATTENZIONE

Bordi taglient!

Ferite da taglio

Indossare guanti di protezione.

Prerequisites:

L'apparecchio è scollegato alla rete elettrica.
La porta è aperta.
Gli accessori interni superiori sono stati rimossi.

4.10.1 Smontaggio della luce a LED

1. Spostare la luce a LED sul lato sinistro.

Il collegamento elettrico della luce a LED è scollegato.

1. Sbloccarei fermidella lucea LED

Riparazione

1. Togliere la luce a LED spostandola in avanti.

4.10.2 Montaggio della luce a LED superiore

Per il montaggio, seguire la procedura sopra descritta in senso opposito.

1.2.4 Simbolorile generale

Tabel 3: Simbolurile generale

Siguran

2.1 Instruetioni generale de siguranta

2.1.1 Toate aparatele electrocasnice

Instrumente.si materiale utile

Montati urmand procedura de demontare in ordine inversa.

Repararea

3.1.Desurubati doua suruburi (1).

Montati urmand procedura de demontare in ordine inversa.

Repararea

4.6 Inlocuirea balamalei de jos a uSii

Scule speciale:

Montati urmand procedura de demontare in ordine inversa.

Repararea

Montati urmand procedura de demontare in ordine inversa.

1. Lučko LED premaknite v levo.
