Typ produktu	Zamrażarka
Marka	Siemens
Model	GS24VVWF0N
Główne funkcje	Zamrażanie, produkcja lodu, wewnętrzne oświetlenie LED
Pojemność zamrażania	Nie określono w instrukcji
Klasa energetyczna	Nie określono w instrukcji
Wymiary (W x S x G)	Nie określono w instrukcji
Waga	Nie określono w instrukcji
Zasilanie	sieciowe (odłączyć na 60 sekund przed naprawą)
Oświetlenie	Wymienne górne oświetlenie LED
Produkcja lodu	Wbudowana, wyjmowana kostkarka do lodu
Czynnik chłodniczy	Nie określono w instrukcji
Poziom hałasu	Nie określono w instrukcji
Zalecenia bezpieczeństwa	Odłączyć przed naprawą, nosić rękawice, unikać porażenia prądem
Konserwacja i czyszczenie	Porady naprawcze dotyczące wymiany części
Części zamienne i naprawialność	Uszczelka drzwi, uchwyt, zawiasy, pojemnik, kostkarka, oświetlenie LED – możliwa wymiana przez użytkownika
Narzędzia potrzebne do naprawy	Wkrętak Torx TX20, wkrętak płaski, wkrętak Philips PH2
Kompatybilność z oryginalnymi częściami	Używać wyłącznie oryginalnych części zamiennych Siemens
Serwis posprzedażowy	Skontaktować się z serwisem w przypadku uszkodzeń lub pytań

Często zadawane pytania - GS24VVWF0N SIEMENS

Jak wymienić uszczelkę drzwi?

Otwórz drzwi, usuń starą uszczelkę z rowków, zaczynając od rogów. Do montażu lekko podgrzej nową uszczelkę suszarką lub ciepłą wodą, a następnie stopniowo wciskaj ją w rowek, zaczynając od rogów. Upewnij się, że rowek nie jest uszkodzony.

Jak wymienić uchwyt drzwi?

Odłącz urządzenie i otwórz drzwi. Zdejmij zaślepki śrub, odkręć dwie śruby za pomocą nasadki Torx TX20, a następnie zdejmij uchwyt. Montaż wykonaj w odwrotnej kolejności.

Jak wymienić górny zawias drzwi?

Odłącz urządzenie i usuń wyposażenie wewnętrzne. Połóż urządzenie na plecach. Zdejmij osłonę zawiasu, odkręć śruby, a następnie wyjmij zawias. Uwaga: urządzenie jest ciężkie, poproś o pomoc. Noś rękawice.

Jak wyczyścić kostkarkę do lodu?

Wyjmij pojemnik na mrożonki zawierający kostkarkę. Odczep haczyki, aby oddzielić kostkarkę. Wyczyść ją miękką ściereczką i ciepłą wodą. Zmontuj w odwrotnej kolejności.

Jak wymienić oświetlenie LED?

Odłącz urządzenie i otwórz drzwi. Przesuń oświetlenie LED w lewo, aby odłączyć połączenie elektryczne. Zwolnij haczyki i wyjmij oświetlenie do przodu. Montaż wykonaj w odwrotnej kolejności.

Jakie środki ostrożności należy zachować przed naprawą?

Zawsze odłączaj urządzenie od sieci na co najmniej 60 sekund przed rozpoczęciem. Noś rękawice ochronne chroniące przed przecięciami. W przypadku ciężkich części używaj obuwia ochronnego i zabezpieczaj elementy przed upadkiem.

Jak wymienić pojemnik na mrożonki?

Otwórz drzwi, całkowicie wysuń pojemnik na mrożonki, a następnie go wyjmij. Montaż wykonaj w odwrotnej kolejności.

Jakie narzędzia są potrzebne do typowych napraw?

Do większości napraw potrzebna będzie nasadka Torx TX20 (6,3 mm), wkrętak płaski (ostrze 10 mm x 1,6 mm) i wkrętak Philips PH2. Niektóre modele wymagają mniejszego wkrętaka płaskiego (2,4 mm).

Co zrobić, jeśli drzwi nie zamykają się prawidłowo?

Sprawdź stan uszczelki drzwi: jeśli jest odkształcona, możesz ją podgrzać i wyprostować. Jeśli zawiasy są regulowane, wyreguluj je. Jeśli uszczelka jest uszkodzona, wymień ją.

Czy mogę samodzielnie naprawić części elektryczne?

Części elektryczne (takie jak oświetlenie LED) mogą być wymieniane przez użytkownika zgodnie z instrukcjami. Jednak w przypadku napraw obejmujących elementy pod napięciem skontaktuj się z wykwalifikowanym technikiem i wykonaj test bezpieczeństwa po naprawie.

INSTRUKCJA OBSŁUGI GS24VVWF0N SIEMENS

Niebezpieczeństwo ciężkich obrażeń

Używaj rękawic ochronnych.

OSTRZEŻENIE

Poślizgnięcie się pochylonych urządzeń! Obrażenia / zgniecenie. Zabezpiecz urządzenia przed poślizgnięciem.

UWAGA

Niebezpieczeństwo spadających części z powodu poluzowanych śrub! Obrażenia spadającymi częściami. Zabezpiecz poszczególne elementy przed upadkiem.

UWAGA!

Niebezpieczeństwo spadających części z powodu poluzowanych śrub! Uszkodzenie innych części urządzenia lub elementów gospodarstwa domowego klienta, np. podłogi. Zabezpiecz poszczególne elementy przed upadkiem.

Wymaganie:

4.7 Wymiana półki

4.7.1 Wyjmowanie półki

Wyjmij półkę.

Półka wyjęta.

4.7.2 Wkładanie półki

Załóż w odwrotnej kolejności.

Remontas

Wskazówki naprawy - Zamrażarka

1 Informacje dotyczące dokumentu 364

1.1 Ważne informacje 364

1.1.1 Cel dokumentu 364

1.2 Objaśnienie symboli ostrzegawczych 364

1.2.1 Oznaczenia poziomów niebezpieczeństwa 364 1.2.2 Symbole ostrzegawcze 364 1.2.3 Budowa ostrzeżeń 365 1.2.4 Ogólne symbole 365

Bezpieczeństwo. 366

2.1 Ogólne informacje dotyczące bezpieczeństwa 366 2.1.1 Wszystkie sprzęty gospodarstwa domowego 366

Narzędzia i pomoce techniczne 367

368

4.1 Wymiana uszczelki drzwiczek 368

4.1.1 Demontaż uszczelki drzwiczek 368 4.1.2 Montaż uszczelki drzwiczek 368

4.2 Wymiana uchwytu drzwiczek 371

4.2.1 Demontaż uchwytu drzwiczek 371 4.2.2 Montaż uchwytu drzwiczek 371

4.3 Wymiana uchwytu Easy Opening Handle 372

4.3.1 Demontaż uchwytu Easy Opening Handle 372 4.3.2 Montaż uchwytu Easy Opening Handle 372

4.4 Wymiana górnego zawiasu drzwiczek 373

4.4.1 Demontaż zawiasu drzwiczek 373 4.4.2 Montaż zawiasu drzwiczek 375

4.5 Wymiana górnego zawiasu drzwiczek (drzwiczki z wyświetlaczem) 376

4.5.1 Demontaż zawiasu drzwiczek 377 4.5.2 Montaż zawiasu drzwiczek 378

4.6 Wymiana dolnego zawiasu drzwiczek 379

4.6.1 Wymiana dolnego zawiasu drzwiczek 379 4.6.2 Montaż dolnego zawiasu drzwiczek 380

4.7 Wymiana półki 381

4.8 Wymiana pojemnika na mrożoną żywność 382

4.8.1 Demontaż pojemnika na mrożoną żywność 382 4.8.2 Montaż pojemnika na mrożoną żywność 382

4.9 Wymiana kostkarki do lodu 383

4.9.1 Demontaż kostkarki do lodu 383 4.9.2 Montaż kostkarki do lodu 383

4.10 Wymiana górnego oświetlenia LED 384

4.10.1 Demontaż oświetlenia LED 384 4.10.2 Montaż górnego oświetlenia LED 385

● Informacja dotycząca Dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikom pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objaśnienie symboli ostrzegawczych

1.2.1 Oznaczenia poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenia
NIEBEZPIECZENSTWO	Bezpośrednio zagrażajace niebezpiecznych, któ przy niedachowaniu od-powiednic'hŚrodków ostrоźnosci moze doprowadzić do smierci lub powaźnych obrażć.
OSTRZEJEZNIEWIE	Prawdopodobieznstwo wystapienia niebezpiecznychsta, któ przy niedachowaniu odpowiednic'hŚrodków ostrоźnosci moze doprowadzić do smierci lub powaźnych obrażć.
WAŽNE	Prawdopodobieznstwo wystapienia niebezpiecznychsta, któ przy niedachowaniu odpowiednic'hŚrodków ostrоźnosci moze doprowadzić do powstania lekkich obrażć.
UWAGA!	Ostrzeżenie dot. moziłowość powstania szkody materialnej.

Tabela 1: Oznaczenia poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzejawycie Znaczenia
!	Ogólne ostrzeżenie
	Niebezpiecznychwo od napięcia elektrycz-argo
	Rzyzykowy wybuchu

● Informacja dotycząca Dokumentu

Symbole ostrzejagwće Znaczenia
	Rzyzyko obrażć (rozȩćć)
	Rzyzyko zmieźędźenia
	Rzyzyko oparzenia
	Silne pole magnetyczne
	Promieniowanie nie-jonizujiangce

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typowe źródło ryzyka!!

Konsekwencje zignorowania.

Środki ochronne.

Kolejne ostrzeżenia wskazują, jak uniknąć możliwości porażenia prądem. Wskazano czynności, które mają na celu ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

napięciem!

Zagrożenie życia przez porażenie prądem

Odłącz urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenia
i	Identifikacja speczjalnej wskazówki (tekst lub grafika)
1	Identifikacja prostej wskazówki (tylko tekst)
	Identifikacja linku do pliku video
	Identifikacja narȩźdi
	Identifikacja wstepnych warunkowy
if	Identifikacja warunku (jeźeli)
	Identifikacja rezultatu
Start|Identifikacja przycisku
[00123456] Identifikacja numeru materiały
Status Identifikacja wyświetylanego tekstu / munikatu (na wyświetylaczu)	ko- munikatu (na wyświetylaczu)

Tabela 3: Ogólne symbole

Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Błędna naprawa części elektrycznych może spowodować porażenie prądem elektrycznym! Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej. - Po naprawie należy przeprowadzić test bezpieczeństwa zgodnie z przepisami nowej VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Ryzyko zranienia o ostre krawędzie!

Używać rękawic ochronnych.

Ryzyko zgniecenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy

Stosować obuwie ochronne. Zabezpieczyć ciężkie elementy przed upadkiem. - Nie dotykać ruchomych elementów podczas pracy urządzenia.

Zagrożenie dla bezpiecznego użytkowania i działania urządzenia!

Używać tylko oryginalnych części zamiennych. Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)! - Nie dotykać modułów, włącznie z złączami i ścieżkami przewodzącymi.

Narzędzia i pomoce techniczne

Przeznaczenia Detale Zdjeccia
Tkanina ochronna [00342013]	60 cm x 50 cm	Warczachyne Vorotnićka Vorotnićka Hockery
Wkȩtek krzywoy PH2
Torx Bit TX20 [00340865]	6,3 mm (1/4")
Śrubokręt z koń- cówna plaska	Końciewka 2,4 mm x 0,4 mm x 60 mm, w zestawie [00341820]	①

4.1 Wymiana uszczelki drzwiczek

Warunek: Drzwiczki są otwarte.

4.1.1 Demontaż uszczelki drzwiczek

1. Poluzować uszczelkę drzwiczek w rowku w prawym i lewym narożniku.

1. Wyciągnąć uszczelkę drzwiczek z rowka.

Uszczelka drzwiczek została zdemontowana.

4.1.2 Montaż uszczelki drzwiczek

1	Grubość nowej uzyszczelki drzwiczek要去ie sie nocie现阶段 od grubość starej uzyszczelki drzwiczek. Nie ma to wptywu na jakość zamykania drzwiczek i dzielanie urzadzenia.
2	Jeźeli urzadzenia posiada regulowane zawiasią lub elementy mocułącze zawIASOW, można przy ich uzyciu regulowa sposob zamykania drzwiczek.
3	Male boczone otwory w uzyszczelce drzwiczek są elementami funkcyjnych (zapewniaja wentyłącje). Nie stanowania one wad produktyjnych.

Naprawy

1. Skontrolować rowek uszczelki pod kątem uszkodzeń.

1. Jeżeli rowek uszczelki jest uszkodzony.
2. Skontaktować się z serwisem
3. Lekka deformacja uszczelki drzwiczek jest normalna i nie wpływa na

Lekka deformacja uszczelki drzwiczek jest normalna i nie wpływa na

jej funkcję. Zaleca się wyprostowanie uszczelki drzwiczek przed jej zamocowaniem w urządzeniu.

Ogrzać uszczelkę drzwiczek suszarką do włosów lub nadać jej zadany kształt rękami.

Wcisnąć narożniki uszczelki do rowka u dołu i u góry.

1. Wcisnąć narożniki uszczelki do rowka u dołu i u góry.

Naprawy

1. Krok po kroku wcisnąć uszczelkę do rowka na całym obwodzie.

Uszczelka drzwiczek została zamontowana.

4.2 Wymiana uchwytu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865] Śrubokręt z końcówką płaską Końcówka 10 mm x 1,6 mm x 200 mm

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną. Drzwiczki są otwarte.

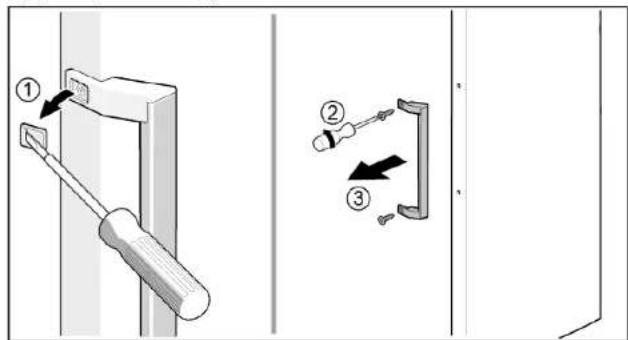

4.2.1 Demontaż uchwytu drzwiczek

1. Wykręcić dwie zaślepki gwintowane (1).
2. Wykręcić dwie śruby (2).
3. Zdjąć uchwyt drzwiczek (3).

Uchwyt drzwiczek został zdemontowany.

4.2.2 Montaż uchwytu drzwiczek

Montaż w odwrotnej kolejności.

Naprawy

4.3 Wymiana uchwytu Easy Opening Handle

Pomoce specjalne

Wkrętak krzyżowy PH2. Warunek: Urządzenie jest odłączone od źródła zasilania energią elektryczną. Drzwiczki są otwarte.

4.3.1 Demontaż uchwytu Easy Opening Handle

1. Zdjąć osłonę uchwytu Easy Opening Handle (1). 2. Wykręcić dwie śruby (2).

Uchwyt drzwiczek Easy Opening Handle jest zdemontowany.

4.3.2 Montaż uchwytu Easy Opening Handle

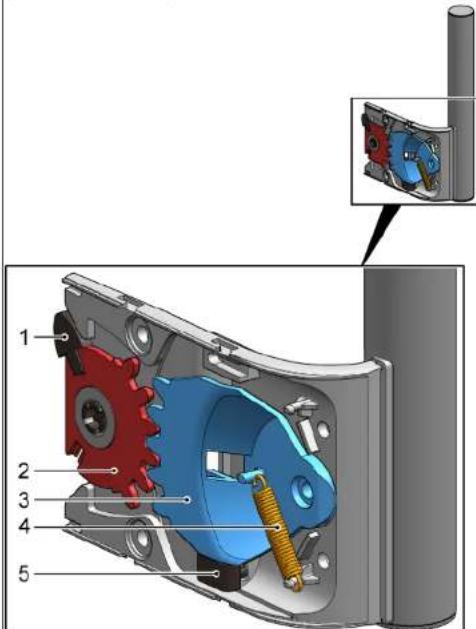

Mechanizm uchwytu Easy Opening Handle należy przed montażem prawidłowo ustawić. Prawidłowe ustawienie popychacza (1), zębatek (2) i (3), sprężyny (4) i ogranicznika ruchu (5) dla drzwiczek zmontowanych lewostronnie jest pokazane na ilustracji.

Ustawienie elementów uchwytu Easy Opening Handle dla drzwiczek zmontowanych prawostronnie jest pokazane w dokumencie "Instrukcja montażu".

Montaż w odwrotnej kolejności.

Naprawy

4.4 Wymiana górnego zawiasu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

OSTRZEŻENIE

Ciężkie, nieporęczne urządzenia!

Kontuzje mięśni i pleców

Czynność demontażu drzwiczek urządzenia powinna być wykonywana tylko przez wykwalifikowanych techników. Przemieszczenie urządzenia wymaga udziału dwóch osób. Używać tylko odpowiednich narzędzi i sprzętu.

WAŻNE

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

OSTRZEŻENIE

Możliwość wyślizgnięcia się przechylonego urządzenia!

Złamania kości / zmiażdżenia

Zabezpieczyć urządzenie przed wyślizgnięciem

WAŻNE

Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Zranienie przez spadającą część. Zabezpieczyć część przed spadnięciem.

UWAGA!

Niebezpieczeństwo spadnięcia części po wykręceniu śrub. Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi. Zabezpieczyć część przed spadnięciem.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną. Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.

4.4.1 Demontaż zawiasu drzwiczek

Naprawy

1. Położyć urządzenie "na plecach".

2.1. Nacisnąć osłony zawiasów górnych po obu stronach (1).

1. Przesunąć osłonę zawiasu górnego (2).
2. Zdjąć osłonę zawiasu górnego (3).

Naprawy

3.1. Wykręcić dwie śruby (1). 2. Wyjąć zawias górny (2)

Górny zawias drzwiczek jest zdemontowany.

4.4.2 Montaż zawiasu drzwiczek

Montaż w odwrotnej kolejności.

4.5 Wymiana górnego zawiasu drzwiczek (drzwiczki z wyświetlaczem)

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

OSTRZEŻENIE

Ciężkie, nieporęczne urządzenie!

Kontuzje mięśni i pleców

Czynność demontażu z drzwiczek urządzenia powinna być wykonywana tylko przez wyszkolonych techników. Przemieszczenie urządzenia wymaga udziału dwóch osób. Używać tylko odpowiednich narzędzi i sprzętu.

WAŻNE

Ostre krawędzie! Rany cięte. Zawsze używaj rękawic ochronnych.

OSTRZEŻENIE

Możliwość wyślizgnięcia się przechylonego urządzenia! Złamania kości / zmiażdżenia. Zabezpieczyć urządzenie przed wyślizgnięciem.

WAŻNE

Niebezpieczeństwo spadających części po wykręceniu śrub! Zranienie przy spadających częściach. Zabezpieczyć część przed spadnięciem.

UWAGA!

Niebezpieczeństwo spadnięcia części po wykręceniu śrub. Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi. Zabezpieczyć część przed spadnięciem.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku niewłaściwej naprawy

Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków. Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem. Odłączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną. Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.

Naprawy

4.5.1 Demontaż zawiasu drzwiczek

1. Położyć urządzenie "na plecach".

Naprawy

2.1. Nacisnąć osłony zawiasów górnych po obu stronach (1).

1. Przesunąć osłonę zawiasu górnego (2).
2. Zdjąć osłonę zawiasu górnego (3).

3.1. Zdjąć pokrywę puszki kablowej (1).

1. Wyjąć osłonę kabli (2).
2. Odłączyć złącze elektryczne (3).
3. Wykręcić dwie śruby (4).
4. Wyjąć zawias górny (5).

Górny zawias drzwiczek jest zdemontowany.

4.5.2 Montaż zawiasu drzwiczek

Montaż w odwrotnej kolejności.

Naprawy

4.6 Wymiana dolnego zawiasu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ciężkie, nieporęczne urządzenia!

Kontuzje mięśni i pleców

Czynność demontażu drzwiczek urządzenia powinna być wykonywana tylko przez przeszkolonych techników. Przemieszczenie urządzenia wymaga udziału dwóch osób. Używać tylko odpowiednich narzędzi i sprzętu.

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

Możliwość wyślizgnięcia się przechylonego urządzenia!

Złamania kości / zmiażdżenia

Zabezpieczyć urządzenie przed wyślizgnięciem.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Zranienie przez spadające części. Zabezpieczyć część przed spadnięciem.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego,

np. podłogi

Zabezpieczyć część przed spadnięciem.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną. Zostały zdemontowane wewnętrzne elementy mocujące urządzenia. Urządzenie jest położone "na plecach".

Górny zawias jest zdemontowany. → 376

4.6.1 Wymiana dolnego zawiasu drzwiczek

1. Wyjąć drzwiczki.

2.1. Odkręcić śrubę (1).

1. Obrócić zawias dolny do zewnątrz (2).
2. Wyjąć zawias dolny (3).

Dolny zawias jest zdemontowany.

4.6.2 Montaż dolnego zawiasu drzwiczek

Montaż w odwrotnej kolejności.

4.7 Wymiana półki

Warunek: Drzwiczki są otwarte.

Montaż w odwrotnej kolejności.

4.8 Wymiana pojemnika na mrożoną żywność

Warunek:

Drzwiczki są otwarte.

4.8.1 Demontaż pojemnika na mrożoną żywność

1. Wyciągnąć pojemnik na mrożoną żywność do końca (1).
2. Wyjąć pojemnik na mrożoną żywność (2).

Pojemnik na mrożoną żywność został wyjęty.

4.8.2 Montaż pojemnika na mrożoną żywność

Montaż w odwrotnej kolejności.

Naprawy

4.9 Wymiana kostkarki do lodu

Warunek: Drzwiczki są otwarte.

4.9.1 Demontaż kostkarki do lodu

1. Wyciągnąć półkę pojemnika na mrożoną żywność z kostkarką do lodu (1).
2. Zwolnić zaczepy (2).
3. Wyjąć kostkarkę do lodu (3).

Kostkarka do lodu jest wyjęta.

4.9.2 Montaż kostkarki do lodu

Montaż w odwrotnej kolejności.

Naprawy

4.10 Wymiana górnego oświetlenia LED

Pomoce specjalne

Śrubokręt z końcówką płaską, końcówka 2,4 mm x 0,4 mm x 60 mm, w zestawie [00341820]

Urządzenie posiada bezobsługowe oświetlenie LED.

Tego rodzaju elementy świetlne mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku niewłaściwej naprawy

Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków. - Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z wymaganiami normy VDE 0701 (Niemcy) lub odpowiednimi wymaganiami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy znajdujące się pod napięciem!

Zagrożenie życia przez porażenie prądem. Odłączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

WAŻNE

Ostre krawędzie!

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną. Drzwiczki są otwarte. Zostały zdemontowane górne wewnętrzne elementy mocujące.

4.10.1 Demontaż oświetlenia LED

1. Przesunąć oświetlenie LED w lewo.

Złącze elektryczne oświetlenia LED jest rozłączone.

1. Zwolnić zaczepy oświetlenia LED.

Naprawy

1. Wyjąć oświetlenie LED przy bez przesunięciu go do przodu.

Oświetlenie LED zostało wymontowane. 4.10.2 Montaż górnego oświetlenia LED. Montaż w odwrotnej kolejności.

Wskazówki dotyczące rozwiązywania problemów - Zamrażarka

O tym dokumencie 387

1.1 Ważne informacje 387

1.1.1 Przeznaczenie 387 1.2 Wyjaśnienie symboli 387 1.2.1 Poziom zagrożenia 387 1.2.2 Symbole zagrożenia 387 1.2.3 Struktura ostrzeżeń 388 1.2.4 Symbole ogólne 388

Bezpieczeństwo 389

Noś środki ochrony osobistej.

Niebezpieczeństwo zmiażdżenia podczas prac naprawczych, konserwacyjnych, usuwania usterek i serwisowych, spowodowane ciężkimi i ruchomymi elementami.

Noś obuwie ochronne. Zabezpiecz ciężkie elementy przed upadkiem. - Nie opieraj części ciała o ruchome elementy.

Ryzyko zranienia na ostrych krawędziach!

Noś rękawice ochronne.

Ryzyko zmiażdżenia podczas naprawy, konserwacji, rozwiązywania problemów i serwisu na ciężkich i ruchomych elementach.

Noś obuwie ochronne. Zabezpiecz ciężkie elementy przed upadkiem. - Nie wkładaj kończyn do ruchomych elementów.

Ryzyko zagrożenia bezpieczeństwa/funkcjonalności urządzenia! Używaj wyłącznie oryginalnych części zamiennych. Ryzyko uszkodzenia elementów wrażliwych na elektryczność statyczną (ESD)! Nie dotykaj modułów, w tym złączy i przewodów.

Narzędzia i pomoce

Oznacenie Detaily Snimky
Ochranná látka [00342013]	60 cm x 50 cm
Križový skrutkovač PH2
Bit Torx TX20 [00340865]	6,3 mm (1/4")
Plochý skrutkovač Čepef 2,4 mm x 0,4 mm x 60 mm, v sade [00341820]		①

Oprava

4.1 Wymiana uszczelki drzwi

Wymaganie: Drzwi są otwarte.

4.1.1 Demontaż uszczelki drzwi

1. Poluzuj uszczelkę drzwi z rowka w prawym i lewym rogu.

Uszczelka drzwi została zdemontowana.

4.1.2 Montaż uszczelki drzwi

Uszczelka drzwi została zamontowana.

Oprava

Użyj odpowiednich narzędzi i wyposażenia.

OSTRZEŻENIE

Ostre krawędzie!

Rany cięte

Noś rękawice ochronne.

VAROVANIE

Zosmyknutie naklonených spotrebičov!

Zlomeniny/pomliaždeniny

Zaistite spotrebiče proti zošmyknutiu.

UPOZORNENIE

Riziko pádu dielov po uvoľnení skrutiek!

Zranenie padajúcimi dielmi.

Zaistite komponenty proti pádu.

POZOR!

Riziko pádu dielov po uvoľnení skrutiek!

Použite vhodné nástroje a vybavenie.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

Noste ochranné rukavice.

VAROVANIE

Zosmyknutie naklonených spotrebičov!

Zlomeniny/pomliaždeniny

Zaistite spotrebiče proti zosmyknutiu.

UPOZORNENIE

Riziko pádu dielov po uvoľnení skrutiek!

Zranenie padajúcimi dielmi.

Zaistite komponent proti pádu.

POZOR!

Riziko pádu dielov po uvoľnení skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

Zaistite komponent proti pádu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Tvarovky z interiéru spotrebiča sú odobraté. Spotrebič je na zadnej strane.

Horný záves je odobratý.

Splošni symbol Pomen
i	Identifikacja posebnega nasveta (besedi- lo in/ali silka)
f	Identifikacja preprostega nasveta (samo besedilò)
	Identifikacja povezave na video vadnico

Splošni symbol Pomen
	Identifikacja potrebnih orodij
	Identifikacja potrebnih predpogojev
	Identifikacja pogoja (ões ..., potem...)
	Identifikacja rezultata
[Začetak]Identifikacja tipke ali gumba
[00123456]Identifikacja številke dela
Slanje Identifikacja prikazanega besedila/	kna (na zaslunu aparata)

Tabela 3: Symbole ogólne

Bezpieczeństwo

2.1 Ogólne wskazówki bezpieczeństwa

2.1.1 Wszystkie urządzenia gospodarstwa domowego

Niebezpieczeństwo porażenia prądem elektrycznym z powodu części pod napięciem!
