Produkttyp	Frys
Märke	Siemens
Modell	GS24VVWF0N
Huvudfunktioner	Frysning, istillverkning, LED-belysning invändig
Fryskapacitet	Ej angiven i manualen
Energiklass	Ej angiven i manualen
Mått (H x B x D)	Ej angivna i manualen
Vikt	Ej angiven i manualen
Strömförsörjning	nätström (koppla ur 60 sekunder före reparation)
Belysning	Utbytbart LED-tak
Istillverkning	Inbyggd, avtagbar ismaskin
Kylmedel	Ej angiven i manualen
Ljudnivå	Ej angiven i manualen
Säkerhetsanvisningar	Koppla ur före reparation, bär handskar, undvik elektriska stötar
Underhåll och rengöring	Reparationsråd för byte av delar
Reservdelar och reparerbarhet	Dörrtätning, handtag, gångjärn, låda, ismaskin, LED-belysning – kan bytas av användaren
Verktyg som behövs för reparation	Torx TX20-skruvmejsel, platt skruvmejsel, Philips PH2-skruvmejsel
Kompatibilitet med originaldelar	Använd endast originalreservdelar från Siemens
Eftermarknadsservice	Kontakta kundtjänst vid skador eller frågor

Vanliga frågor - GS24VVWF0N SIEMENS

Hur byter man dörrtätningen?

Öppna dörren, ta bort den gamla tätningen från spåren med början vid hörnen. Vid montering, värm upp den nya tätningen något med hårtork eller varmt vatten, tryck sedan in den gradvis i spåret med början vid hörnen. Kontrollera att spåret inte är skadat.

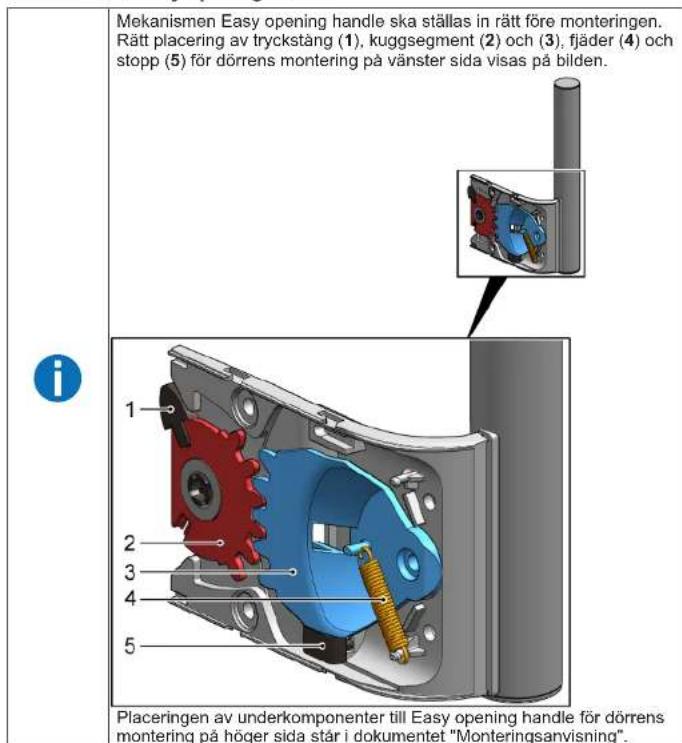

Hur byter man dörrhandtaget?

Koppla ur apparaten och öppna dörren. Ta bort skruvkåporna, skruva loss de två skruvarna med en Torx TX20-bits, ta sedan bort handtaget. Montering sker i omvänd ordning.

Hur byter man det övre dörrgångjärnet?

Koppla ur apparaten och ta bort inredningen. Lägg apparaten på rygg. Ta bort gångjärnskåpan, skruva loss skruvarna, ta sedan bort gångjärnet. Varning: apparaten är tung, be om hjälp. Bär handskar.

Hur rengör man ismaskinen?

Ta bort fryslådan som innehåller ismaskinen. Koppla loss krokarna för att separera ismaskinen. Rengör den med en mjuk trasa och ljummet vatten. Sätt tillbaka i omvänd ordning.

Hur byter man LED-belysningen?

Koppla ur apparaten och öppna dörren. Flytta LED-belysningen åt vänster för att koppla bort den elektriska anslutningen. Lossa krokarna och ta bort belysningen framifrån. Montering sker i omvänd ordning.

Vilka säkerhetsåtgärder ska vidtas före reparation?

Koppla alltid bort apparaten från elnätet minst 60 sekunder innan du börjar. Bär skyddshandskar mot skärskador. För tunga delar, använd skyddsskor och säkra komponenter mot att falla.

Hur byter man fryslådan?

Öppna dörren, dra ut fryslådan helt och ta bort den. Montering sker i omvänd ordning.

Vilka verktyg behövs för vanliga reparationer?

För de flesta reparationer behöver du en Torx TX20-bits (6,3 mm), en platt skruvmejsel (blad 10 mm x 1,6 mm) och en Philips PH2-skruvmejsel. Vissa modeller kräver en mindre platt skruvmejsel (2,4 mm).

Vad gör man om dörren inte stängs ordentligt?

Kontrollera dörrtätningens skick: om den är deformerad kan du värma den och forma om den. Om gångjärnen är justerbara, justera dem. Om tätningen är skadad, byt ut den.

Kan jag själv reparera elektriska delar?

Elektriska delar (som LED-belysning) kan bytas av användaren enligt instruktionerna. Men för reparationer som involverar spänningsförande komponenter, anlita en kvalificerad tekniker och utför en säkerhetstest efter reparationen.

BRUKSANVISNING GS24VVWF0N SIEMENS

Brug beskyttseshandsker.

ADVARSEL

Apparater pa skra kan glide!

Knoglebrud/klemskader

4.1.1 Demontering av dorpakning 346
4.1.2 Montering av dorpakning 346

4.2 Utskifting av dorhandtak 349

4.2.1 Demontering av dorhandtak 349
4.2.2 Montering av dorhandtak 349

4.1.1 Demontering av dorpakning

4.1.2 Montering av dorpakning

4.2 Utskiftning av dorhandtak

4.2.2 Montering av dorhandtak

Monteres i motsatt rekkefolge.

Reparasjon

Verktyg och hjälpmedel. 504

Reparation 505

4.1 Byta dorrpackning 505
4.1.1 Ta bort dorrpackning 505
4.1.2 Montera dorrpackning 505

4.4 Byta dörrens övre gangjärn 510

4.4.1 Ta bort dorrens gangjarn 510
4.4.2 Montera dörrens gängjärn 512

4.5 Byta dorrens ovre gangjarn (dorr med display) 513
4.5.1 Ta bort dörrens gangjärn 514
4.5.2 Montera dorrens gangjarn 515

4.6 Byta dörrens nedre gangjarn 516
4.6.1 Byta dorrens nedre gangjam 516
4.6.2 Montera dorrens nedre gangjam 516

4.7 Byta hylla 517
4.7.1 Ta bort hylla 517
4.7.2 Montera hylla 517

4.8 Byta fack for frysta matvaror 518

4.8.1 Ta bort fack for frysta matvaror 518
4.8.2 Montera fack for frysta matvaror 518

4.9 Byta ismaskin 519

4.9.1 Ta bort ismaskin 519
4.9.2 Montera ismaskin 519

4.10 Byta oversta LED-lampan 520

4.10.1 Ta bort LED-lampan 520
4.10.2 Montera oversta LED-lampan 521

Om detta Dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparations tips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestammelser (som gäller 03/2021).

De innehaller information om hur vissa reservdilar skya bytas samt tillhOrande varmingar och risker.

Kontakta var kundtjanst om du har fragor. Vi atar oss bara ansvar for skador om reparationstipsen har folits korrekt.

1.2 Symbolforklaringar

1.2.1 Faronivae

Varningsnivaerna bestar av en symbol och ett signalord. Signalordet visar hur allvarlig faran ar.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet fällsjs kom-mer det att leda till dödsfall eller allvarliga persökador.
VARNING!	Om inte varningsmeddelandet fällsjs kandet leda till dödsfall eller allvarliga persökador.
FÖRSIKTIGT!	Om inte varningsmeddelandet fällsjs kandet leda till lättare persökador.
OBS!	Om inte varningsmeddelandet fällsjs kandet leda till materialkador.

Grafik 1: Faronivae

1.2.2 Risksymboler

Risksymboler ar symboler som visar typen av fara.

Foljande risksymboler anvands i detta dokument:

Risksymbol Innebörd
!	Allmänt vamingsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara für skärskador
	Fara für krosskador

Om detta Dokument

Risksymbol Innebörd
	Fara på grund av heta ylor
	Fara på grund av starka magneffältn
	Fara på grund av iced-joniserande strål- ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserasradruktrat.

FARAI

Farans typ och ursprung!

Möjliga konsekvenser av att faran/vermingen ignoreras.

Atgarden och forbud fortt forebygga faran.

Foljande exempel visar en varning som varmar for elstotar fran stromforande delar. Det star vilken atgard som forebygger faran.

FARA!

Risk for elstotar pa ground av strömforande delar!

Dödsfall pa grund av elstötar

Koppla bort maskiner fran elforsorjningen minst 60 sekunder innar reparationarpojaras.

1.2.4 Allmanna symboler

Foljande allmanna symboler anvands i detta dokument:

Allm. symbol Innebörd
i	Identifizierung av ett särskilt tips (text och/el-ler bild)
o	Identifizierung av ett enkelt tips (endast text)

Allm. symbol Innebörd
	Identifizierung av en länk till en videohand- ledning
	Identifizierung av verktyg som behövs
	Identifizierung av villkor som@maste vara uppfyllda
	Identifizierung av ett tillstand (om ..., sà...)
	Identifizierung av ett resultat
[Start]Identifizierung av en tangent aller knapp
[00123456] Identifizierung av ett materialnummer
Status Identifizierung av text/fönster som visas (i maskinens display)

Grafik 3: Allmanna symboler

Sakerhet

2.1 Allmanna sakerhetsanvisningar

2.1.1 Alla hushallsmaskiner

Fel vid reparationer som beror elkomponenter kan orsaka elstotar!
Koppla bort maskinen fran elnätet minst 60 sekunder innan arbetet paborjas.
Lat utfora ett sakerhetest after reparationen, i enlighet med VDE 0701 ell er landsspecifika regler.

Anvand skyddshandskar.

Risk for krosskador vid reparation, underhall, felsökning och service pa grund av tunga och rörliga componenter

Anvand skyddsskor.
Sakra tunga komponenter sa att de inte faller ner.
- Stick inte in kroppsdelar i rroliga komponenter.

Risk for maskinens sakerhet/funktion!

• Anvand endast originaldelar.
  Risk for skador pa komponenter kansliga for statisk elektricitet (ESD)!
  Ror inte modulerna somt anslutninger och stromforande ledninger.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Skyddstrasa [00342013]	60 cm x 50 cm	Inkjetne Rite Vorzeitliche Ölförderung Wertminderungs für Hochwürdigis
Phillips-skruvmejsel PH2
Torxbits TX20 [00340865]	6.3 mm (1/4")
Spärskruvmejsel Blad 2.4 mm x 0.4 mm x 60 mm, i kitet [00341820]		1

2021-03-11 9001631451 Copyright BSH Hausgeräte GmbH Sida 504 av 543

Reparation

4.1 Byta dorrpackning

Forutsattning:
Dörren ar öppen.

4.1.1 Ta bort dorrpackning

1. Lossa dörpackingen fran sparet hogra och vänstra homet.

1. Dra ut dorpackningen fran sparet.

i	Dennya dörnpackingens tjocklek kan avvika nagot fran den gamla dörnpackingens tjocklek. Detta kommt inte paverka stängningsegenskapema aller Funktionen langsikitigt.
i	Om apparaten har justerbara gängjärn eller gangjärnsfaden kan du opti-mera stängningsegenskaperna senare.
i	Små sidohål dörnpackingen fyller en Funktion (krävs För ventilation).Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrolera om sparet for packningen har skador.

1. Om sparef for packningen ar skadat: Kontakta kundtjanst.

3

Visse deforming av dorrpackninger ar normalt och paverkar inte packningsens Funktion. Det rekommenderas att man stracker dorrpackninger innan den sattis in i apparaten.

Varmdorpackingen med en hartork erer hett vatten och forma om den med handerna.

1. Tryck in packningens hörn langst upp och langst ner i sparet.

Reparation

Dorrpackningen ar monterad.

2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida 507 av 543

Reparation

Montera i omvänd ordning.

Reparation

Montera i omvand ordning.

Reparation

4.4 Byta dörrens övre gangjärn

Nödvändiga verktyg:

Torxbits TX20 6,3 mm (1/4") [00340865]

WARNING!

Tunga och skrymmande apparater!

Rygg- och muskelskador

Latendastutbildad personal ta bort dorren fran apparaten.
Det kravs tvä personer for att flytta apparaten.
Anvand endast passande verktyg och utrusting.

FORSIKTIGT!

Vassa kanter!

Skärskador

Anvand skyddshandskar.

VARNING!

Lutande maskiner kan glida!
Frakturer/krosskador
Sakra maskiner sa att de inte kan glida.

A ForsikTIGT!

Risk for fallande delar pa grund av lossade skruvar!
Personskador pā ground av fallande delar.
Sakra komponenter sa att de inte faller ner.

OBS!

Materiella skador pa andra delar av maskinen ell er i kundens hem, t.ex.

vidbotten.

Sakra componenter sa att de inte faller ner.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Tillbehör inuti apparaten har tagits bort.

4.4.1 Ta bort dorrens gangjärn

Reparation

1. Lagg ner apparaten pa baksidan.

2.1. Tryck pā det övre gängjärnnsskyddet pā báda sider (1).

1. Flytta ut det övre gangjärnsskyddet (2).
2. Ta bort det ovre gangjarnsskyddet (3).

Reparation

3.1. Skruva ur de tvä skruvarna (1). 2. Ta bort det övre gangjarnet (2)

Dorrens övre gangjärn har tagits bort.
4.4.2 Montera dorrens gangjärn
Montera i omvand ordning.

Reparation

4.5 Byta dörrens övre gangjärn (dorr med display)

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

VARNING!

Tunga och skrymmande apparater!

Rygg- och muskelskador

Lat endast utbildad personal ta bort dorren fran apparaten.
Det kravs tvä personer for att flytta apparaten.
Använd endast passande verktyg och utrustning.

A ForsIKTIG!

Vassa kanter!

Skärskador

Anvand skyddshandskar.

VARNING!

Lutande maskiner kan

Frakturer/krosskador

Sakra maskiner sa att deinte kan glida.

A ForsIKTIG!

Materiella skador pa andra delar av maskinen ellr i kundens hem, t.ex.

vidbotten

Sakra komponenter sa att de inte faller ner.

FARA!

Risk for elstotar på grund av stromforande delar!

sfarapa ground av elstotar vid felaktiga reparationer

Elektriska delar ske repareras av behorig elektriker.
Lat utfər er sakerhetstest after reparationen, i enlighet med VDE 0701 ell landsspefika regler.

FARAI

Risk for elstotar pa ground av strömforande delar!

Dödsfall pá grund av elstótar

Koppla bort maskiner fran elforsorjningen minst 60 sekunder innar

reparationerpborjas.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Tillbehör inuti apparaten har tagits bort.

Reparation

4.5.1 Ta bort dorrens gangjärn

1. Lagg ner apparaten pa baksidan.

Reparation

2.1. Tryck pa det ovre gangjarnsskyddet pa bada sider (1).
2. Flyta ut det ovre gangjarmsskyddet (2).
3. Ta bort det ovre gangjarnsskyddet (3).

3.1. Ta bort kabelboxhöljet (1).
2. Ta bort kabelskyddet (2).
3. Lossa elanslutningen (3).
4. Skruva ur de tvá skruvarna (4).
5. Ta bort det övre gangjärnet (5).

4.5.2 Montera dörrens gängjärn

Montera i omvand ordning.

Reparation

4.6 Byta dörrens nedre gängjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

A VARNING!

Tunga och skrymmande apparater!

Rygg- och muskelskador

Lat endast utbildad personal ta bort dorren fran apparaten.
Det kravs tvä personer for att flytta apparaten.
Använd endast passande verktyg och utrustning.

A ForsIKTIG!

Vassa kanter!

Skarskador

Anvand skyddshandskar.

A VARNING!

Lutande maskiner kan glida!
Frakturer/krosskador
Sakra maskiner sa att deinte kan glida.

A ForsIKTIG!

Risk for fallande delar pa ground av lossade skruvar!
Personskador pā Grund av fallande delar.
Sakra komponenter sa att de inte faller ner.

OBS!

Risk for fallande delar p a grund av lossade skruvarl
Materiella skador pa andra delar av maskinen ellr i kundens hem, tex. vid botten.
Sakra komponenter sa att de inte faler ner.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Tillbehör inuti apparaten har tagits bort.
Apparaten ligger pa baksidan.
Det övre gängiärmet har tagits bort.→513

4.6.1 Byta dorrens nedre gangjärn

1. Ta bort dorren.

2.1. Skruva ur skruven (1).

1. Vrid ut det nedre gangjarnet (2).
2. Ta bort det nedre gangjarnet (3).

4.6.2 Montera dörrens nedre gängjärn

Montera i omvand ordning.

Reparation

4.7 Bytha hylla

Forutsattning:
Dörren ar öppen.

4.7.1 Ta bort hylla

Dra ut hyllan.

Montera i omvänd ordning.

Reparation

4.8 Byta fack for frysta matvaror

Forutsattning:
Dörren ar öppen.

4.8.1 Ta bort fack for frysta matvaror

1.Dra ut facet for frysta matvaror helt (1).
2. Ta bort facet for frysta matvaror (2)

Facket for frysta matvaror har tagits bort.

4.8.2 Montera fack for frysta matvaror

Montera i omvand ordning.

Reparation

4.9 Byta ismaskin

Forutsattning:
Dörren ar öppen.

4.9.1 Ta bort ismaskin

1. Dra ut hyllan med jacket for frysta matvaror med ismaskin (1).
2. Lossa hakama (2).
3. Ta bort ismaskinen (3).

Montera i omvand ordning.

Reparation

4.10 Byta oversta LED-lampan

Nödvändiga verktyg:

Sparskruvmejsel Blad 2,4 mm x 0.4 mm x 60 mm, i kitet [00341820]

Din apparat har en underhallsfri LED-lampa.

Dessa lampor far endast bytas av kundtjänst ell er auktoriserade tekniker!

FARAI!

rfsara paground av elstotar vid felaktiga reparationer

Elektriska delar ske repareras av behorig elektriker.
Lat utfora ettsakerhetstest after reparationen, i enlight med VDE
0701 ellerrlandsspecifika regler.

FARAI

Dödsfall pa grund av elstötar

Koppla bort maskiner fran elforsörningen minst sekunder innan reparationen pabörjas.

FORSIKTIGT!

Vassa kanter!
Skarskador
Anvand skyddshandskar.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Dorren ar Oppen.
Tillbehör överst inuti apparaten har tagits bort.

4.10.1 Ta bort LED-lampan

1. Flytta LED-lampan at vänster.

LED-lampans elanslutting arbortkopplad.

1. Lossa LED-lampans hakar.

Reparation

1. Ta bort LED-lampan genom att flyta den framat.

Montera i omvand ordning.
