Producttype	Vriezer
Merk	Siemens
Model	GS24VVWF0N
Belangrijkste functies	Invriezen, ijsproductie, LED-verlichting binnenin
Vriescapaciteit	Niet gespecificeerd in de handleiding
Energielabel	Niet gespecificeerd in de handleiding
Afmetingen (H x B x D)	Niet gespecificeerd in de handleiding
Gewicht	Niet gespecificeerd in de handleiding
Voeding	netstroom (60 seconden loskoppelen voor reparatie)
Verlichting	Vervangbare boven-LED
IJsproductie	Ingebouwde, verwijderbare ijsmachine
Koelmiddel	Niet gespecificeerd in de handleiding
Geluidsniveau	Niet gespecificeerd in de handleiding
Veiligheidsinstructies	Loskoppelen voor reparatie, draag handschoenen, vermijd elektrische schokken
Onderhoud en reiniging	Reparatieadvies voor vervanging van onderdelen
Reserveonderdelen en repareerbaarheid	Deurrubber, handgreep, scharnieren, lade, ijsmachine, LED-verlichting – vervanging door gebruiker mogelijk
Benodigde gereedschappen voor reparatie	Torx TX20-schroevendraaier, platte schroevendraaier, Philips PH2-schroevendraaier
Compatibiliteit met originele onderdelen	Gebruik alleen originele Siemens-reserveonderdelen
Klantenservice	Neem bij schade of vragen contact op met de klantenservice

Veelgestelde vragen - GS24VVWF0N SIEMENS

Hoe vervang ik het deurrubber?

Open de deur, verwijder de oude rubber uit de groeven beginnend bij de hoeken. Voor montage, verwarm de nieuwe rubber licht met een haardroger of warm water, en duw deze geleidelijk in de groef, beginnend bij de hoeken. Zorg ervoor dat de groef niet beschadigd is.

Hoe vervang ik de deurhandgreep?

Koppel het apparaat los en open de deur. Verwijder de schroefdopjes, draai de twee schroeven los met een Torx TX20-bit, en verwijder de handgreep. Montage in omgekeerde volgorde.

Hoe vervang ik het bovenste scharnier van de deur?

Koppel het apparaat los en verwijder de binnenuitrusting. Leg het apparaat op de rug. Verwijder het scharnierdeksel, draai de schroeven los, en verwijder het scharnier. Let op: het apparaat is zwaar, vraag om hulp. Draag handschoenen.

Hoe reinig ik de ijsmachine?

Verwijder de lade met diepvriesproducten waarin de ijsmachine zit. Haak de haken los om de ijsmachine te scheiden. Reinig deze met een zachte doek en lauw water. Monteer in omgekeerde volgorde.

Hoe vervang ik de LED-verlichting?

Koppel het apparaat los en open de deur. Verplaats de LED-verlichting naar links om de elektrische verbinding los te koppelen. Maak de haken los en verwijder de verlichting aan de voorzijde. Montage in omgekeerde volgorde.

Welke veiligheidsmaatregelen moet ik nemen voor een reparatie?

Koppel het apparaat altijd ten minste 60 seconden los van het stroomnet voordat u begint. Draag snijbestendige handschoenen. Gebruik voor zware onderdelen veiligheidsschoenen en beveilig componenten tegen vallen.

Hoe vervang ik de lade voor diepvriesproducten?

Open de deur, trek de lade met diepvriesproducten volledig uit en verwijder deze. Montage in omgekeerde volgorde.

Welke gereedschappen zijn nodig voor veelvoorkomende reparaties?

Voor de meeste reparaties heeft u een Torx TX20-bit (6,3 mm), een platte schroevendraaier (blad 10 mm x 1,6 mm) en een Philips PH2-schroevendraaier nodig. Sommige modellen vereisen een kleinere platte schroevendraaier (2,4 mm).

Wat te doen als de deur niet goed sluit?

Controleer de staat van het deurrubber: als het vervormd is, kunt u het verwarmen en opnieuw vormen. Als de scharnieren verstelbaar zijn, stel ze dan af. Als het rubber beschadigd is, vervang het dan.

Kan ik zelf elektrische onderdelen repareren?

Elektrische onderdelen (zoals LED-verlichting) kunnen door de gebruiker worden vervangen volgens de instructies. Voor reparaties aan onder spanning staande componenten dient u echter een gekwalificeerde technicus in te schakelen en na de reparatie een veiligheidstest uit te voeren.

GEBRUIKSAANWIJZING GS24VVWF0N SIEMENS

Reparatie informatatie - Vriezer

1.1 Belangrijke informatie 93

1.1.1 Doel 93

1.2 Verklaring van symbolen 93

1.2.1 Gevarenniveauaus.. 93
1.2.2 Gevarensymbolen 93
1.2.3 Structuur van de waarschuwingen 94
1.2.4 Algemene symbolen 94

Veiligheid 95

2.1 Algemene veiligheidsinstructies 95

2.1.1 Alle huishoudelijke apparaten 95

Gereedschappen en hulpmiddelen 96

Reparatie. 97

4.1 Deurafdichting verrangen 97

4.1.1 Deurafdichting verwijderen 97
4.1.2 Deurafdichting monteren 97

4.2 Deurgreepervangen 100

4.2.1 Deurgreep verwijderen 100
4.2.2 Deurgreep monteren 100

4.3 Easy opening handgreep verrangen 101

4.3.1 Easy opening handgreep verwijderen 101
4.3.2 Easy opening handgreep monteren 101

4.4 Bovenste deurscharnier verrangen 102

4.4.1 Deurscharnier verwiederen 102
4.4.2 Deurscharnier monteren 104

4.5 Bovenste deurscharnier verrangen (deur met display) 105

4.5.1 Deurscharnier verwijderen 106
4.5.2 Deurscharnier monteren 107

4.6 Onderste deurscharmier verrangen 108

4.6.1 Onderste deurschamier verrangen 108
4.6.2 Onderste deurschamier monteren 109

4.7 Plateau verrangen 110

4.7.1 Plateau verwijderen 110
4.7.2 Plateau monteren.. 110

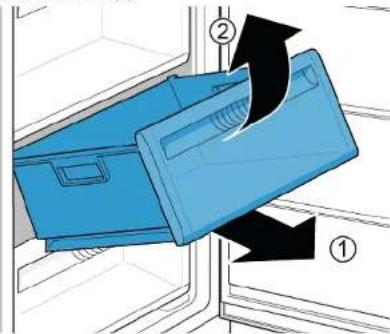

4.8 Vrieslade yervangen 111

4.8.1 Vrieslade verwijderen 111
4.8.2 Vrieslade installeren 111

4.9 IJsbereider verrangen 112

4.9.1 IJsbereider verwijderen 112
4.9.2 Ijsbereider installeren 112

4.10 LED-bovenlicht verwangen 113

4.10.1 LED-verlichting verwijderen 113
4.10.2 LED-bovenlicht installeren 114

Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijizingen worden de klant geholpen zich apparaten te repareren conform de toepasselijke verordering inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatme over ho gedefinierte reserveonderdelen konnen worden verwangen met inbegrip van waarschuwingen enGeVaren.

Neem bij vragen contact op met ozone klantenservice. We stellen ons alleen ansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevloodl.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveauaus

De waarschuwingsniveauaus worden aangegeven met een symbol en een signalwoord. Het signalwoord geeft de ernst van het gevaar aan.

Table 1: Gevarenniveaus

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing Niet in acht worden genommen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing Niet in acht worden genommen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICTIG	Als de waarschuwing Niet in acht worden genommen, kan dat tot Licht letsel leiden.
LET OP!	Als de waarschuwing Niet in acht worden genommen, kan dat tot materièle schade leiden.

1.2.2 Gevarensymbolen

De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
!	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

Over dit document

Gevarensymbol Betekenis
	Beknellingsgevaar
	Gevaar voor hete oppervlakken
	Gevaar voor sterke magnetische velden
	Gevaar voor nicht-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een gestandaardiseerde structuur.

GEVAAR

Soort gevaar en bron van het gevaar!

Mogelijkke gevolgen van het negeren van het gevaar / de waarschuwing

Maatregelen en verboden om het gevaar te voorkomen.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderden wordt gewaarschuwd. De maatregel om het geevaar te vermiinden wordt vermeld.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde

len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties be

gint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbol Betekenis
i	Identificatie van een speciale tip (tekst en/of afbeelding)
f	Identificatie van een eenvoudige tip(tekst)
	Identificatie van een link maar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
if	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start|Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst/ vsten-ster (in het display van het apparatusat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijkke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparations aan elektrische componenten konnen tot een elektrische schok leiden!
  Koppel het apparaat minstens 60 seconden los het stroomnet voordat u met de werkzaamheden begint.
  Laat na de reparatie eeneiligkeitstest conform VDE 0701 of de landspecifieke regelinge uitvoeren.

Gevaar voor letsel aan scherpe randen!

Draag veiligheidshandschoenen.

Beknellsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

Draag veiligheidsschoenen.
- Beveilig zware componenten gegen vallen.
Steeke gen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werkking van het apparaat!

Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!
Raak de modules met inbegrip van de aansluitingen en geleiderbanen Niet aan.

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Beschermdoek [00342013]	60 cm x 50 cm	Inbetriebnahme Vorzeitliche Oberleitung Wertpapierkarten für Hochwirk
Phillips schroeven-draaier PH2
Torxbit TX20 [00340865]	6,3 mm (1/4")
Sleufschroeven-draaier	Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]	①

Voorwaarde:
Deur is open.

4.1.1 Deurafdichting verwijdersen

1. Haal deurafdichting losuitde sleuf in de rechter-en linkerhoek.

1. Trek deurafdichting uit gleuf.

Deurafdichting worden verwijderd.

4.1.2 Deurafdichting monteren

i	De ditte van de neue deurafdichting kanlicht afwijken van de ditte van de oude deurafdichting. Dit doet geen afbreuk aan de sluiteigenschappen en de werking op de lange termijn.
j	Als uw apparaat verstelbare scharmieren of scharnierbevestigingen heeft,kestunt u de sluiteigenschappen later optimisereren.
i	De zijaatjes in de deurafdichting zijn functioneel (vereist voor ventilatie).Dit zichen geen productiefouten.

Reparatie

1. Controleer de sleuf voor de afdichting op schade.

1. f Als de sleuf voor de affdichting is beschadigd:

2. Neem contact op met de klantenservice.

Een lichte vervoorming van de deurafdichting is normal en doet geen.

atbreuk aan de werkking. Geadviseerd worden de deuradichting recht te trekken voordat u deze in het apparaat steekt.

Verwarm de deurafdlichting met een haardroger of met warm water en bredh het handmatig terug in zichvorm.

1. Duw de hoeken van de afdichting bovenaan en onderaan in de sleuf.

Reparatie

1. Druk de hele afdichting stap voor stap in de sleuf.

De deurafdichting worden gemonteerd.

Apparaat is losgekoppeld is van de stroomvoorzieening.
Deur is open.

4.2.1 Deurgreep verwijderen

1. Verwijder twee schroefkappen (1).

2. Draai de wee schroeven los (2).

3. Verwijder de deurgrup (3).

Deurgreep wordt verwijderd.

4.2.2 Deurgreep monteren

Monteer in omgekeerde volgorde.

Reparatie

4.3 Easy opening handgreep verrangen

Speciale hulpmiddelen:

Phillips schroevendraier PH2
Voorwaarde:
Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.

4.3.1 Easy opening handgreep verwijderen

1. Verwijder de kap van de easy opening handgreep (1).
   2.Draai de twee schroeven los (2).

Easy opening handgreep wordt verwijderd.

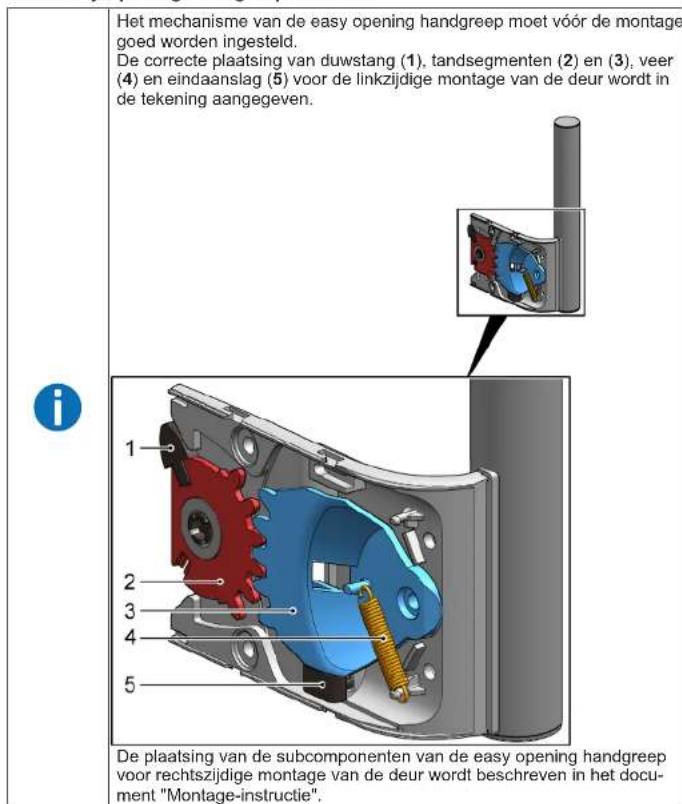

4.3.2 Easy opening handgreep monteren

Monteer in omgekeerde volgorde.

Reparatie

4.4 Bovenste deurscharnier verrangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

WAARSCHUWIN

Zware, omvangrlijke apparaten!

Rug- en spiierletsel

• De werkzaamheid van het verwijderen van de apparaatdeur mag allen worden uitgevoerd door special opgeleid personeel.
• Om het apparaat te verplaatsen zich twee mensen nodig.
• Gebruik alleen geschichte gereedschappen en apparatuur.

VAORZICHTIG

Scherpe randen!

Snijletsel

Draag veiligheidshandschoenen.

WAARSCHUWING

Weggliden van schuin staande apparaten!

Botbreuken / beknellingsletsel

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Letsel als gevolg van vallende onderdelen.

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderden van het apparaat of bij de klant thus bij voorbeeld aan de vloer.

Apparaat is losgekoppeld is van de stroomvoorzieening.
Deinwendige hulpstukken van het apparaat worden verwijderd.

4.4.1 Deurscharnier verwijdersen

Reparatie

1. Zet het apparaat op zijn achterkant.

2.1.Druk aan beide kanten op de bovenste scharmierafdekking (1).

1. Haal de bovenste scharnierafdekking eruit (2).
2. Verwijder de bovenste scharmierafdekking (3).

Reparatie

3.1.Draai de twee schroeven los (1). 2.Verwijder het bovenste scharmier (2).

Het bovenste deurscharnier worden verwijderd.

4.4.2 Deurscharnier monteren

Monteer in omgekeerde volgorde.

• De werkzaamheid het nevet verwijderen de van de apparaatdeur mag allen worden uitgevoerd door special opgeleid personeel.
  Om het apparaat te verplaatsen zich twee mensen nods.
• Gebruik allein geschickt gereedschappen en apparatuur.

VOORZICHTIG

Scherpe randen!

Snijletsel

Draag veiligheidshandschoenen.

WAARSCHUWING

Wegglieden van schuin staande apparaten!

Botbreuken / beknellingsletsel

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Letsel als gevolg van vallende onderdelen.

Gevaar voor valende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderden van het apparaat of bij de klant thus bij voorbeerd aan de vloer.

Gevaar voor een elektrische schok aan stroomvoerende onderden!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

Elektrische onderdelen要去en door gekwaliffeerde elektriciens worden gerepareed.
Laat na de reparatie een verilgheidest conform VDE 0701 of de landspecifieke regelgeving ultvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden! Dood door elektrocutie

Haal apparalen minstens 60 seconden voor u met reparaties begint van de stroomvoortziening af.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.

Het interieur van het apparatusaat verwijderd.

Reparatie

4.5.1 Deurscharnier verwijderen

1. Leg het apparaat op+zijn achterkant.

Reparatie

2.1.Druk aan beide kanten op de bovenste scharmierafdekking (1).
2. Haal de bovenste scharnierafdekking eruit (2).
3. Verwijlder de bovenste scharnierafdekking (3).

3.1. Verwijder de afdekking van de aansluiitdoos (1).
2. Verwijder de kabelbeschermer (2).
3. Haal de elektrische aansluiting los (3).
4.Draai de twee schroeven los (4)
5. Verwijder het bovenste scharnier (5).

Het bovenste deurscharnier worden verwijderd.

4.5.2 Deurscharnier monteren

Monteer in omgekeerde volgorde.

Reparatie

4.6 Onderste deurscharnier verrangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

WAARSCHUWIN

Zware, omvangrljke apparaten!

Rug-en spierletsel

• De werkzaamheid het nevet verwijderen van de apparaatdeur mag allen worden uitgevoerd door special opgeleid personeel.
  Omt het apparaat te verplaatsen zich twee mensen nods.
• Gebruik alleen geschichte gereedschappen en apparatuur.

A VOORZICTHIG

Scherpe randen!

Snijletsel

Draag veiligheidshandschoenen.

WAARSCHUWING

Wegglieden van schuin staande apparaten!

Botbreuken / beknellingsletsel

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Letsel als gevolg van vallende onderdelen.

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderden van het apparaat of bij de klant thus bij voorbeerd aan de vloer.

Apparaat is losgekoppeld is van de stroomvoorzieening.
Deinwendige hulpstukken van het apparaat worden verwijderd.

Het apparaat wordt op zichLCD
Het bovenste schamier worden verwijderd. 105

4.6.1 Onderste deurscharnier verrangen

1. Verwijder de deur.

2.1.Draai de schroef (1) los.

1. Draai het onderste scharmier eruit (2).
2. Verwijder het onderste scharnier (3).

Het onderste deurscharnier worden verwijderd.

Reparatie

4.6.2 Onderste deurscharnier monteren

Monteer in omgeekerde volgorde.

Reparatie

4.7 Plateau verrangen

Voorwaarde:
Deur is open.

4.7.1 Plateau verwijderen

Trek het plateau eruit.

Plateau worden verwijderd.

4.7.2 Plateau monteren

Monteer in omgekeerde volgorde.

Reparatie

4.8 Vrieslade verwangen

Voorwaarde:
Deur is open.

4.8.1 Vrieslade verwijderen

1.Trek de vrieslade er helemaaluit 1
2. Verwijder de vrieslade (2).

Vrieslade wordt verwijderd.

4.8.2 Vrieslade installeren

Monteer in omgekeerde volgorde.

Reparatie

4.9 IJsbereider verrangen

Voorwaarde:

Deur is open.

4.9.1 IJsbereider verwijderen

1.Trek de vrieslade met ijsbereider eruit (1).

1. Haal de haken los (2). 3. Verwijder de ijbesreider (3).

IJsbereider worden verwijderd.

4.9.2 IJsbereider installeren

Monteer in omgeekerde volgorde.

Reparatie

4.10 LED-bovenlicht cervangen

Speciale hulpmiddelen:

Sleufschroevendraier Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]

Uw apparaat hebft een onderhoudsvrje LED-verlichting. Deze verlichting mag alleen maar door de klantenservice seerde monteurs worden verrangen!

GEVAAR

1. Gevaar voor een elektrische schok aan stroomvoerende onderden!

2. Levensgevaar door elektrische schokken in geval van een ondeskundige

3. Elektrische onderdelen要去en door gekwalificeerde elektriciens worden gerepareerd.
   Laat na de reparatie een veilighheidstest conform VDE 0701 of de landspecifieke regelingeve uitovoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!

door door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

VOORZICHTIG

Scherpe randen!

Snijletsel

Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
Het inetrieur is verwijderd.

4.10.1 LED-verlichting verwijderen

1. Verplaats de LED-verlichting waar de linkerkant.

De elektrische aansluiting van de LED-verlichting worden losgehaald.

1. Haal de haken van de LED-verlichting los.

Reparatie

1. Verwijder de LED-verlichting door het maar voren te bewegen.

LED-verlichting worden verwijderd.

Monteer in omgekeerde volgorde.

4.1 Replacing door gasket 120

4.1.1 Removing door gasket 120
4.1.2 Installing door gasket 120

4.2 Replacing door handle 123

4.2.1 Removing door handle 123
4.2.2 Installing door handle 123

4.4.1 Removing door hinge 125
4.4.2 Installing door hinge 127

4.5.1 Removing door hinge 129
4.5.2 Installing door hinge 130

4.6 Replacing door lower hinge 131

4.6.1 Replacing door lower hinge 131
4.6.2 Installing door lower hinge 132

4.1 Replacing door gasket

4.1.1 Removing door gasket

4.1.2 Installing door gasket

4.2.2 Installing door handle

4.4.1 Removing door hinge

Repair

4.5.1 Removing door hinge

4.5.2 Installing door hinge

4.6.2 Installing door lower hinge

Tpaunatiooi afo kton

Opate Ippootateutikayavtia.

IPOEIAONOIEN

Oia0nKekkIeVwovQoKEuWv!

Katayata ootw/tpaupataooi ouvthaiyns

Aoaiote Tc ouakeuec aioaogon.

PPOEOXH

KivduoI ano mwn npew eaias xahapw Bldv!

auatipos eaiia mwns tmuatow
Aoaiote ta eapntmuata ano Twnon.

NPOZOXHI

Kivuvw ano Twnn Eapntmuw EaiaaApov Biow!

Znua 0aaaa np nns ouakeunns n otyn oikia tou nAatn, x. dnte.

AopaaIote ta eapntmuataaTO TTOWn.

Pountoεση:

H ouakeun eivai aotouuvdeepevn atro Tny npoxn Tpofooioiac.
Apaipouvtau ta eowtepiKa eaptnHaata oukeuC.

4.7.1 Odobratie odkladacej plochy

Vythnite odkladaciu plochu.

Odkladacia plocha je odobrata.

4.7.2 Montáz odkladacej plochy
