SPIW309L - Aparat de aer condiționat WHIRLPOOL - Manual de utilizare gratuit

Marcă	Whirlpool
Model	SPIW309L
Tip produs	Climatizator split de perete
Putere frigorifică (BTU/h)	9000 (estimare)
Putere calorică (BTU/h)	9000 (estimare)
Agent frigorific	R32, GWP 675
Sarcină maximă de agent frigorific	2,5 kg
Alimentare electrică	220-240 V ~ 50 Hz
Întrerupător necesar	16 A (pentru 9K/12K)
Suprafața minimă a camerei	10 m²
Moduri de funcționare	Răcire, încălzire, ventilare, dezumidificare, 6th Sense, Sleep, Jet, Around U
Viteze ventilator	Auto, mare, medie, mică
Funcție Wi-Fi	Da, prin aplicația Whirlpool
Filtru aer	Lavabil, curățare la fiecare 200 de ore
Indicator de curățare filtru	Bec intermitent după 720 de ore
Repornire automată	Da, programabil
Telecomandă	Inclusă, rază de acțiune până la 7 m
Alimentare telecomandă	2 baterii AAA 1,5 V
Dimensiuni unitate interioară (LxHxP)	Aproximativ 790 x 270 x 200 mm (estimare)
Dimensiuni unitate exterioară (LxHxP)	Aproximativ 700 x 550 x 250 mm (estimare)
Greutate unitate interioară	Aproximativ 8 kg (estimare)
Greutate unitate exterioară	Aproximativ 25 kg (estimare)
Nivel sonor (interior)	Aproximativ 25-45 dB(A) (estimare)
Clasă energetică	Nespecificat (estimare A+ sau A++)
Siguranță	Protecție antigel, dezghețare automată, oprire de siguranță, legare la pământ, RCD 30mA
Întreținere	Curățare panou și filtru, nu utilizați abur
Garanție	Consultați broșura de garanție
Serviciu post-vânzare	Contactați Whirlpool, asigurați numărul de serie și modelul

Întrebări frecvente - SPIW309L WHIRLPOOL

Cum se curăță filtrul de aer?

Opriți și deconectați aparatul. Deschideți panoul frontal, scoateți filtrul, spălați-l cu apă călduță și un detergent neutru, uscați-l, reinstalați-l și apăsați butonul de resetare a filtrului.

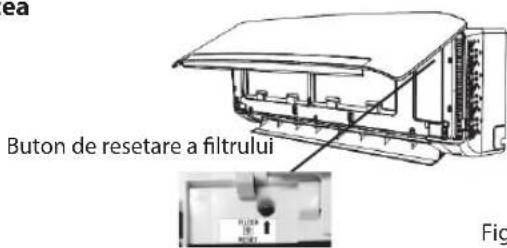

Ce înseamnă becul intermitent al filtrului?

Becul de monitorizare a filtrului clipește după 720 de ore de utilizare pentru a vă reaminti să curățați filtrul de aer. După curățare, apăsați tasta de resetare.

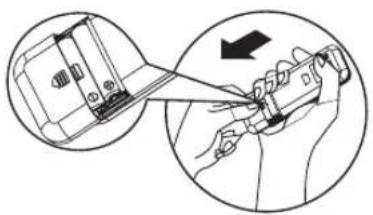

Telecomanda nu funcționează, ce să fac?

Verificați bateriile (2 AAA) și polaritatea lor. Asigurați-vă că nu există obstacol între telecomandă și receptorul unității interioare. Dacă problema persistă, înlocuiți bateriile sau contactați SAV-ul.

Climatizatorul nu răcește corect, posibile cauze?

Verificați că filtrul nu este murdar, că intrările/ieșirile de aer nu sunt obstrucționate, că temperatura este setată corect și că ușile/ferestrele sunt închise. Așteptați 3 minute după o oprire înainte de a reporni.

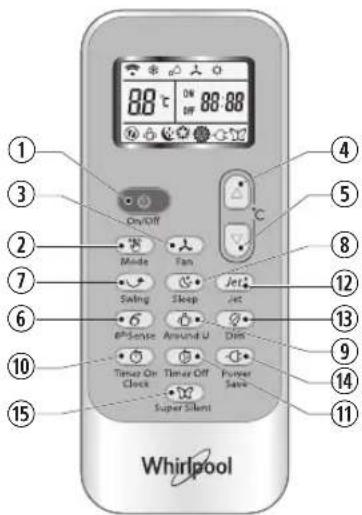

Cum se utilizează funcția 6th Sense?

Apăsați tasta 6th SENSE de pe telecomandă. Această funcție ajustează automat temperatura, umiditatea și viteza ventilatorului pentru un confort optim.

Becul de funcționare clipește și ventilatorul se oprește, este normal?

Da, acest lucru se întâmplă în timpul dezghețării automate în modul încălzire. Dezghețarea durează 6 până la 10 minute, apoi aparatul revine la încălzire normală.

Pot folosi un prelungitor electric?

Nu, nu utilizați niciodată prelungitor, priză multiplă sau adaptor. Conectați aparatul direct la o priză murală dedicată cu legare la pământ.

Cum se setează cronometrul?

Utilizați tastele TIMER ON și TIMER OFF de pe telecomandă pentru a programa ora de pornire și oprire. Apăsați tastele de temperatură pentru a seta ora.

Ce agent frigorific folosește acest aparat?

Agentul frigorific este R32 (GWP 675). Este inflamabil. Instalarea și întreținerea trebuie efectuate de un profesionist certificat.

Cum se contactează serviciul post-vânzare?

Înainte de a contacta SAV-ul, consultați ghidul de depanare. Aveți la îndemână modelul exact, numărul de serie (sub 'Service' pe etichetă), adresa și telefonul. Utilizați site-ul docs.whirlpool.eu sau numărul indicat în broșura de garanție.

MANUAL DE UTILIZARE SPIW309L WHIRLPOOL

Instruţiuni de/utilizare

Ihctpykci3 BnKOpncTaHHa

SPIW309A3WF.1
SPIW312A3WF.1
SPIW309A2WF
SPIW312A2WF
SPIW318A2WF
SPIW309L
SPIW312L
SPIW318L

ENGLISH Instructions for use Page 4
DEUTSCH Bedienungsanleitung Seite 20
FRANÇAIS Consignes d'utilisation Page 36
NEDERLANDS Gebruiksaanwijzing Pgina 52
ESPÁÑOL Instruetiones de uso Pgina 68
PORTUGUES Instruções de utilizesçao Pgina 84
ITALIANO Istruzioni per l'uso Pgina 100
ΕΑΛΗΝΙΚΑ Εθηγίες χρήσος	Σελίδα 116
SVENSKA	Bruksanvisning	Sidan 132
NORSK	Brukerveiledning	Side 148
DANSK	Brugsanvisninger	Side 164
SUOMI	Käytöohje	Sivu 180
POLSKI	Instrukcja užtykownika	Strona 196
ČESKY	Návod k obsslze	Strana 212
SLOVENSKI¥	Návod na používanie	Strana 228
MAGYAR	Használati útmutató	244. oldal
PYCCKM	Инструкции по заclпуаци	Стр. 260
Быларский	Инструкции за Изюлзвае	Стравиca 276
ROMÁNÁ	Instrukturi di utilizare	Pagina 292
ΥΚΑΙΗCbKA	Иструкции 3 викоростань	стор. 308

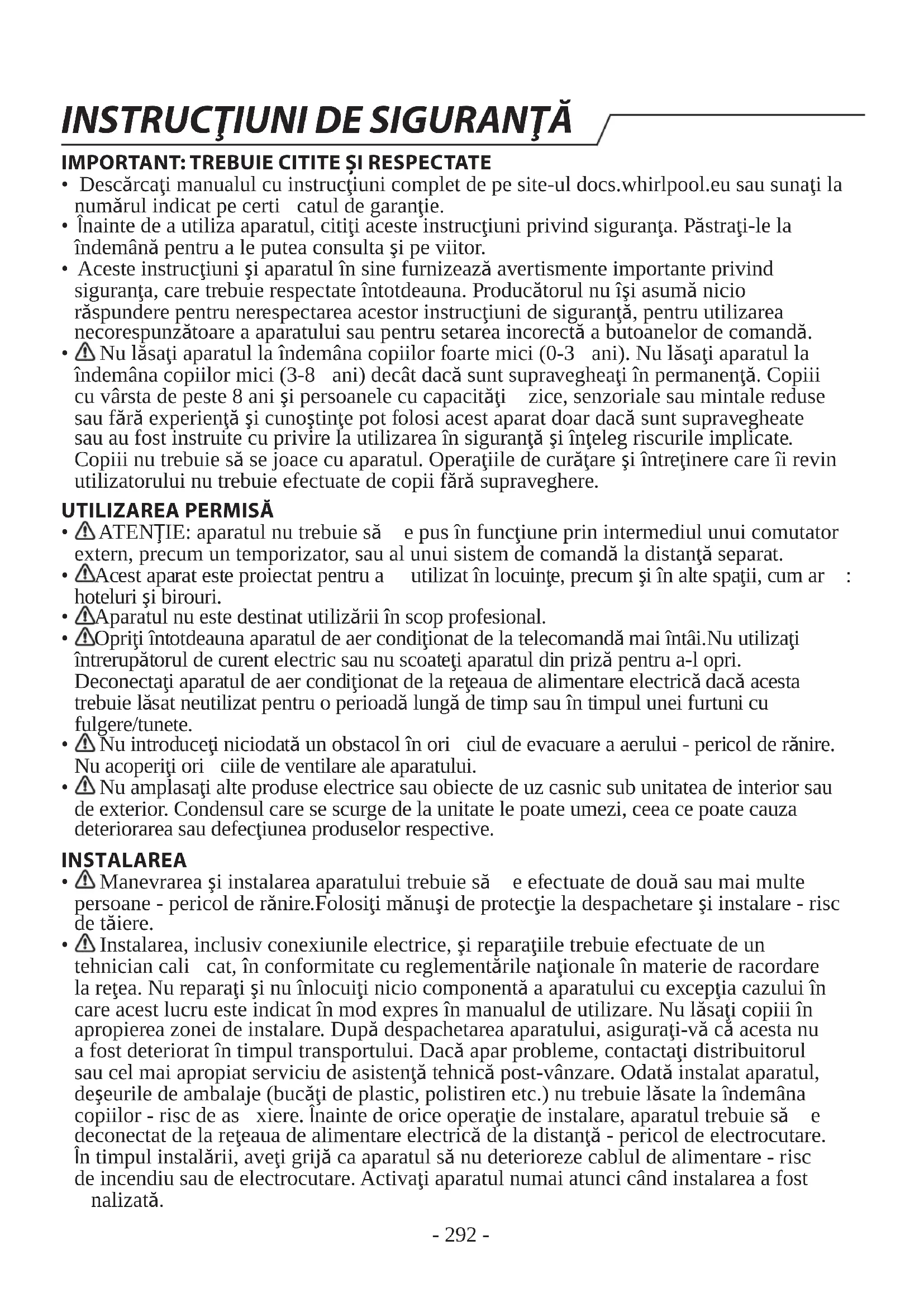

IMPORTANT TO BE READ AND OBSERVED

• Descarcai manualul cu instructiuni complet de pe site-ul docs.whirlpool.eu Sau sunati la numarul indicat pe certi catul de garantie.
• Inainte de a utilizes aparatul, citi aceste instruanti privind siguranca. Păstrați-le la indemână pentru a le putea consultași pe viitor.
• Aceste instruciuni si aparatul in sine furnizează avertismente importante privind siguranta, care trebuie respectate intotdeauna. Produçatorul nu işi asumă[nico raspundere pentru nerespectarea acestor instruciuni de siguranta, pentru Utilizarea necorespunzătoare a aparatului sau pentru setarea incorectă a butoanelor de comanda.
• Nu lasati aparatul la indemana copiilor foarte mici (0-3 ani). Nu lasati aparatul la indemana copiilor mici (3-8 ani) decat dacā sunt supravegheṭi ⟨in permanentă. Copii i cu värsta de peste 8 ani.si personele cu capacitāti zice, senzoriale sau mintale reduse sau fārā experientă si cunoştinţe pot folosi acest aparat doar dacā sunt supravegheate sau au fost instruite cu privire la utilizarea ⟨in siguranta si ⟨inteleg riscurile implicate. Copii iii nu trebuie sā se joace cu aparatul. Operantiile de curătare si ⟨intreşinere care i⟩ revin utilizatorului nu trebuie efectuate de copii fāră supraveghere.

UTILIZAREA PERMISÄ

ATENTIE: aparatul nu trebuie să e pus în functiune prin intermediul unui comutator extern, precum un temporizator, sau al unui sistem de comanda la distanță separat.
- Acest aparat este proiectat pentru a適用at in locuințe, precumși in alte spatii, cum ar : hoteluriși birouri.
- Aparatul nu este destinat'utilizarii in scop professionnel.
- Oprii intotdeauna aparatul de aer conditionat de la telecomanda mai intai. Nu utilizati intrerupatorul de curent electric sau nu scoatei aparatul din priza pentru a-l opri. Deconnecta'i aparatul de aer conditionat de la reteaua de alimentare electrica dacă acesta trebuie lasat neutilizat pentru o perioada lunga de tamp sau in timpul unei furtuni cu fulgere/tunete.
- Nu introduci niciodata un obstacol in ori ciul de evacuare a aerului - pericol de ranire. Nu acoperiti ori ciile de ventilare ale aparatului.
- Nu amplasati alte produse electrice sau obiecte de uz casnic sub unitatea de interior sau de exterior. Condensul care se scurge de la unitate le poate umezi, ceea ce poate cauza deteriorarea sau defectiunea produselor respective.

INSTALAREA

• Manevrarea Şi instalare aparatuluitrebuie săeffectuate de două sau mai multepersonane - pericol de ranire.Folosiţi manusi de protectie la despachetare Şi instalare - riscde tăiere.
• Installarea, inclusiv conexiunile eletrice, si reparatiile trebuie efectuate de un tehnician cali cat, in conformitate cu reglementarile nationale in materie de racordare la retea. Nu reparati si nu inlocui nicio componenta a aparatului cu exceptia cazului in care acest lucru este indicat in mod expres in manualul de'utilizare. Nu lasati copiii in apropierea zonei de instalare. Dupa despachetarea aparatului, asigurati-va ca acesta nu a fost deteriorarat in timpul transportului. Daca apar probleme, contactati distribuitorul sau cel mai apropriat serviciu de asistentă tehnica post-vânzare. Odata instalat aparatul, deseurile de ambalaje (bucati de plastic, polistiren etc.) nu trebuie lasate la indemana copiilor - risc de as xiere. Inainte de orice operatie de instalare, aparatul trebuie să e deconnectat de la reteaua de alimentare electrică de la distanță - pericol de electrocutare. In timpul instalarii, avei grija ca aparatul sa nu deteriorioreze cablul de alimentare - risc de incendiu sau de electrocutare. Activati aparatul numai atunci cand instalarea a fost nalizata.

INSTRUCTIONS DE SIGURANTA

• Cándeplasati sau mutaṭi aparatul de aer conditioan, consultaṭi tehnicien i de service cu experientà pentru deconnectarea si reinstalarea unităṭii.
  Aparatul nu trebuie instalat in camera tehnica.

AVERTISMENTE PRIVIND ALIMENTAREA CU ENERGIE ELECTRICA

• Alimentarea cu energia electrica trebuie sα fie la tensiune nominală, cu circuite speciale pentru aparat.
  Diametrul cablului de alimentare trebuie să corespundă cerintelor.
• La instalatiile fixe trebuie sa se instaleze un intrerupator multipolar, in conformitate cu normele de racordare la retea, iar aparatul trebuie legat la pâmânt in conformitate cu standardele nationale privind siguranta electrică.
• La instalatiile fixe, trebuie conectat un intrerupator multipolar, cu un interval de contact de cel putin 3mm intre tous polii.
• Nu utilizati prelungitoare, prize multiple sau adaptoare. Dupa finalizarea instalarii, componentele electricne nu trebuie sa mai fie accesibile pentru utiliser. Nu utilizi aparatul dacă aveți parti ale corpului umede sau cand sunteti desculti. Nu puneti in functiune acest aparat dacă are cablul de alimentare sau stecherul deteriorar, dacă nu functionează corespunzător sau dacă a fostdeteriorat sau a cazut pe jos.
• Daca este deteriorarat cablul de alimentare, acesta trebuie inlocuit cu unul identic de catre producctor, agentul de service sau de o persona calificata similara, pentru a se evita pericolele - pericol de electrocutare.
• La instalatiile fixe, in conformitate cu legislata nationa, trebuie inclus un dispositiv de curenti differentiiali reziduali (RCD), care are un current nominal de fonctionare reziduali de maxim30 mA.
• Tempatura circuitului de răcire va fi ridicata, va rugam să feriti cablul de interconnectare de tubul de cupru.
  Asigura o impamantare sigura si un cablu de impamantare connectat la systemul special de impamantare al cladirii, instalat de profesionisti. Aparatul trebuie sa fie prevazut cu un intrerupator electric de protectie impotrivaca scurgerilor si cu un intrerupator auxiliar de capacitate suficienta. Intrerupatorul trebuie sa aibă, de asemenea, o functie de declansare magnetica si termica pentru a asigura protectia la scurtcircuit si suprasarcina.

Model 9K & 12K 18K 24K
Capacitateaneededa intrerupătorului	16A	20A	25A

• Pentru conectarea cablului de alimentareși a racordului prin cablu intre unitățile de interiorși cele de exterior, va rugăm sa consultați schemă de conexiuni a aparatului.

CURATAREA SI INTRETINEREA

• AVERTISMENT: Asigurați-vă că aparatul este oprit și deconnectat de la rețeaua de alimentare electrică inainte de a efectua orice operatie de intreținere; nu folosiți niciodă aparate de curătare cu aburi - risc de electrocutare.
• Intreținereași reparatația care necesitate asistența altui personal calificat se efectuează sub supravegherea personei competente in適用area agentilor frigorifici inflamabili.
• Intretnerea se efectueaza numai cu echipamentul recomandat de producator.

ELIMINAREA AMBALAJULUI

Ambalajul este reciclabil in proportie de 100% si este marcat cu simbolul reciclarii (). Prin urmare, diferitele parti ale ambalajului trebuie eliminate in mod corespunzator si in conformitate cu normele stabilite de autoritatile locale privind eliminarea deseurilor.

ELIMINAREA APARATELOR ELECTROCASNICE

Acest aparat este fabricat cu materiale reciclabile sau reutilizabile. Eliminati-l in conformitate cu normele locale referitoare la eliminarea deseurilor. Pourtu informaţii suplimentare referitoare la tratarea, valorificarea si reciclarea aparatelor electrocasnice,

INSTRUCTIONS DE SIGURANTA

contactaţi autoritateile locale competente, serviciul de colectare a deşeurilor menajere sau magazinul de unde aţi achizitionat aparatul. Acest aparat este marcat în conformitate cu Directiva europeana 2012/19/UE privind deşeurile de echipamente electrice si electronice (DEEE). Asigurându-va că incest produs este eliminat în mod corect, contribuiți la prevenirea consecintelor negative asupra mediolui în conjuratorși sanătății personelor.

Simbolul de pe produs sau de pe documentele care il insopecinda faptul c a'est aparat nu trebuie eliminat ca deseu menajer, ci trebuie predat unui centru de colectare corespunzator, pentru reciclarea echipamentelor elecrice si electronice.

DECLARATII DE CONFORMITATE

• Textul complet al declaratiei de conformitate este prezent pe următorul site web: docs.whirlpool.eu.
• Echipamentul radio functioneaza pe o bandă de freventa ISM de 2,4 GHz, iar puterea maxima a freventelor radio transmise nu depășeste 20 dBm (e.i.r.p.).
• Acest produs include un anumit software cu sursă descchia,dezvoltat de terti. Declarata deutilizare a licentei software-ului cu sursă descchia este disponibla pe urmatorul site web: docs.whirlpool.eu.
• Acest produs contine gaze fluorurate cu efect de sera mentionate in Protocolul de la Kyoto, gazul de racire aflandu-se intr-un system sigilat ermetic (R32, GWP 675).Cantitatea maxima de incarcare a agentului frigorific este de 2,5kg .Pentru informati detaliate,va rugam sa consultati placuta cu datele tehnice ale aparatului.

INSTRUCTION PRIVIND SIGURANTA PENTRU INTRETNEREA APARATULUI CU AGENT FRIGORIFIC SPECIFIC

• Pentru metode detaliate de instalare, revizie, intretnere si reparare, descarcai manualul complet de pe site-ul docs.whirlpool.eu.
• Nu utiliziati alte migliorace pentru accelerare procesului dedezghetare sau pentru curătare decât cele recomandate de producător.
• Aparatul trebuie sā fié depositat intr-o zona bine ventilata, unde dimensiunea incaperei corespunde zonei din incapere prevazuta pentru fonctionare;fară surse de aprindere continua (cum ar fi:flacári descrise, un aparat pe gaz sau un incalzitor electric).
  Perforarea sau arderea este interzisa.Retineti ca agenti frigorifici pot sa nu aiba miros.
• Orice personă care lucrează la un circuit frigorific sau are acces la acesta ar trebui să detănă un certificat valabil actual emis de o autoritate de evaluare acreditatață in domeniu, care le atestă competență de a manipulă agenti de răcire în siguranta, în conformitate cu o specificață de evaluare recunoscută în domeniu. Revizia se efectuează numai conform recomandărilor de la produçatorul echipamentului. Intreținereași reparția care necesită asistență altui personal calificat se efectuează sub supravegherea personei competente în utilizes area agentților frigorifici inflamabili. Aparatul trebuie instalat, Utilizat și depozitat intr-o incâpere cu o suprafăță utiliză mai mare de 10 m2. Instalarea conductelor trebuie efectuata în intr-o incâpere cu o suprafăță utiliză mai mare de 10 m2. Conductele trebuie sare conforme cu reglementările nationale privind gazele.Cantitatea maxima de incârcare a agentului frigorific este de 2,5 kg. Conectorii mecanci utilizati în interior trebuie să respecte standardul ISO 14903. Atunci cand conectorii mecanci sunt reutilizati în interior, piesele de etansare trebuie reinnoite. Atunci cand imbinările evazate sunt refolosite în interior, partea evacata trebuie să refabricata. Instalarea conductelor trebuie menținută la minimum. Conexiunile mecancie trebuie să fie accesibile în vederea intretinerii.
• Transportul echipamentelor care conțin agenti frigorifici inflamabili trebuie sa respecte reglementările de transport.
• Márcarea echipamentului cu semne trebuie să respecte reglementările locale.

INSTRUCTIONS DE SIGURANTA

1. Eliminarea echipamentelor care folosesc agenti frigorifici inflamabili trebuie sa respecte reglementarile nationale.

2. Depozitarea echipamentelor/aparatelor trebuie sa respecte instruţiunile producătorului.

3. Depozitarea echipamentelor ambale (nevândute) Protectția sachetelor pentru depositate trebuie realizata astfel înțat deteriorarea mecanicaă a echipamentului din interiorul ambalajuluiși nu cauzeze o scurgere a agentului frigorific înțarcat.Numărul maxim depiese ale echipamentului care pot fi depositate impreună trebuie să respecte reglementările locale.

4. Informazioni privind revizia.

Inainte de a incepe lucrul la sistemas care contine agenti frigorifici inflamabili, sunt necessare verificari de siguranța pentru a reduce la minimum riscul de aprindere.Pentru repararea sistemului de răcire, trebuie respectate următoarele măsuri de siguranța inainte de efectuarea operatiilor asupra sistemului.

6-2 Procedura de lucru

Operatiile se efectueaza in cadrul unei proceduri controlate astfel incat sa se reduca la minimum riscul prezentei gazelor inflamabile sau a vaporilor in tampul lucrului.

6-3 Zona de lucru generala

Toi membrii personalului responsabil de intreinere si ceilalti care lucrează in zone specifie trebuie instruiți cu privire la natura activitatei pe care o desfasoara. Se va evita lucrul in spatii limitate. Zona din jurul spatuiului de lucru va fi izolata. Verificati materialul inflamabil pentru a garantă lucrul in condiții de siguranta.

6-4 Verificarea prezentei agentului frigorific

Zona va fi verificata cu un detector adecvat de agent frigorific inainte si in timpul lucrului, pentru a va asigura ca tehnicianul cunoaste prezenta unei eventuale atmossfere inflamabile.Asigura-va ca echipamentul de detectare a scurgerilor este adecvat pentru utilizesa cu ageni frigorifici inflamabili, adica fara scantei, etansat corespunzator Sau cu securate intrinsecă.

6-5 Prezența extinctorului

In cazul in care trebuie sa se efectueze o operatie la cald pe echipamentul de refrigerare sau asupra oricarei parti a acestua, trebuie sa avei la indemnau un extinctor adevat. In zona de incarcare trebuie sa fie disponibil un extinctor cu pulbere uscata Sau CO.

6-6 Lipsa surselor de aprindere

Nicio persona care efectuează lucrări în legătura cu un system de refrigerare care implică expunerea oricărei conducțe ce contăine sau a continut agent frigorific inflamabil nu va folosi surse de aprindere care pot implică pericol de incendiu sau deexplozie.Toate sursele de aprindere, inclusiv tigările aprinse, trebuie să fie tinute suficient de departe de locul de instalare, reparare, indepartareși eliminare, cand ar putea fi eliberat agent frigorific inflamabil în spatiul inconjurator.lnainte de efectuarea oricărei operatii, trebuie să fie verificata zona din jurul echipamentului pentru a va asigura că nu există pericol de aprindere.Trebuie afșate semne de tipul „Fumatul interzis".

6-7 Zona ventilata

Asigurati-vá că zona este beschisia sau că este bine ventilata îniate de a pătrunde în system sau de a efectua eventuale operatii la cald. Este nécessara asigurarea unui nival de ventilatie continua pe toatadurata de efectuare a operatiunii.Ventilata ar trebui să disperseze în siguranță orice agent de răcire eliberat, de preferinta, în exterior.

6-8 Verificarea echipamentului de refrigerare

In cazul in care sunt inlocuite componentele electrice, acestoea trebuie sa fie adecva scopului urmarit si specifica'ilor prevazute.Trebuie sa fe respectate in orice moment

INSTRUCTIONS DE SIGURANTA

instrutiunile producatorului cu privire la intretnere si revizie.Daca exista nelamuriri, contactați departamentul tehnic al producatorului pentru asistenta.Apoi, trebuie verificate instalatiile care utilizează agenti frigorifici inflamabili:

• Cantitatea alimentata este in concordanca cu dimensiunea incaperii in care sunt instalate componentele care contin agent frigorific;
• Echipamentele de ventilatie si orificiile de evacuare functioneaza in mod corespunzator si nu sunt obstructionate;
• Daca se utilizează un circuit de răcire indirect, circuitul secundar trebuie să fie verificat pentru a detecta prezența agentului frigorific;

• Marcajul echipamentului trebuie să fie vizibilși lizibil. Marcajeleși semnele care sunt ilizibile vor fi corectate;

• Tuburile sau componentele de refrigerare sunt instalate intr-o poziţie in care este puţin probabilit ca acestea să fie expuse la orice substanță care poate coroda elementele ce contin agent frigorific, cu exceptția cazului in care acestea sunt realizate din materiale care sunt implicit rezistente la coroziune sau care sunt protejate corespunzător impotrivara coroziunii.

6-9 Verificarea dispositivelor electrice

Repararea si intreşinerea componentelor electricare trebuie sa inclă verificări initiale de sigurantași proceduri de inspectie a componentelor.Daca există o defeciune care ar putea compromite siguranta, atunci nu trebuie sa fie conectataonio sursă de alimentare la circuit până când defeciunea nu este remediță in mod corespunzător. In cazul in care defeciunea nu poate fi remediță imediat, dar este necessar sa se continue funționarea, se va aplică o solutiie temporara adecvata.Acest lucru trebuie raportat proprietarului echipamentului, astfel incât toate partile sa fie informate.Verificările initiale de siguranta includ:

• Condensatoarele sunt descarcate: acest lucru se face in condiţii de siguranţă, pentru a se evita aparită de scântei;

• Nu exista componente electricne neizolate 山 cabluri electrice expuse in timpul incarcarii, recuperarii sau purjarii sistemului;

• Există o continuitate a ˆmpamntārii.

• Repararea componentelor etanse

In timpul reparatei componentelor etanse, toate sursele de energia electrica trebuie sa fie deconectate de la echipamentele asupra carora se lucrează, inainte de deconnectarea alimentarii cu energia electrica izolata a echipamentului in timpul lucrarilor de intrejinere, dupa care trebuie sa fie verificate scurgerile in cel mai critic punct pentru a detecta orice situatie potențial periculoasă. O atenție deosebită trebuie acordata urmâtoarelor aspecte, pentru a mentine condițile de siguranță atunci cand lucrati asupra componentelor coelectrice.Carcasa nu este modificata astfel incât sa fie afectat nivalul de protectie.Acestea includ deteriorarea caburilor, numar excessiv de conexiuni, terminale care nu au respectat specificătiile initiale, deteriorarea garniturilor, montarea incorcetă a presetupelor etc.

Asigurați-vă că aparatul este montat în siguranta. Asigurați-vă că garniturile sau materialele de etanșare nu s-au degradat astfel incât să nu mai deserveasca scopului de a impiedica pătrunderea atmosferelor inflamabile.Piesele de schimb trebuie să respecte specificațiile producțorului.

NOTA:

Utilizarea materialului de etansare din silicon poate inhiba eficienza anumitor tipuri de echipamente de detectare a scurgerilor. Componentele cu securitate intrinsecă nu trebuie izolate înante de a lucra la ele.

1. Repararea componentelor cu securitate intrinsecă

INSTRUCTIONS DE SIGURANTA

Nu aplicati sarcini permanente inductive sau de capacitate in circuit fara a va asigura ca acesta nu va depasi tensiunea si curentul permise pentru echipamentul realizat.

Componentele cu securitate intrinsicca sunt singurele tipuri asupra ca rora se poate lucra in prezena unei atmossere inflamabile. Aparatul de testare trebuie sa fie calibrat corect. InlocuiTi componente numai cu cele specifie de producator. Alte componente pot duce la aprinderea atmosserei in care exista agent frigorific ca urmare a unei scurgeri.

9. Cablare

Verificati cablurile pentru a va asigura ca nu sunt supuse la uzura, coroziune, presiune excessiva, vibratai, muchii ascutite sa orice alte efecte negative asupra mediului. De asemenea, verificarea trebuie sa tina cont de efectele imbătrânirii sau ale vibratailor continu din surse cum ar fi compresoarele sau ventilatoarele.

10. Detectarea agentilor frigorifici inflamabili

In niciun caz nu trebuie utilize surse potențiale de aprindere in cautarea sau detectarea scurgerilor de agent frigorific. Este interzisă utilizes area unei lanterne cu halogen (sau orice alt detector care utilizează o flacără beschisia).

11. Metode de detectare a scurgerilor

Urmatoarele metode de detectare a scurgerilor sunt considerate acceptabile pentru sistemele care contin agenti frigorifici inflamabili:

• Pentru a detecta agenti frigorifici inflamabili, vor fi utilizee detectoare electronice de scurgeri, dar sensibilitatea acestora poate sa nu fie adecvata sau poate necesita recalibrare (echipamentul de detectie trebuie sa fie calibrat intr-o zona fara agent frigorific.)

• Asigurați-vă că detectorul nu este o sursă potențială de aprindereși că este adecovat pentru agentul frigorific UTILIZAT.

• Dispositivile de detectare a scurgerilor se fixează la un procent din limita inferioroara de inflamabilitate a agentului frigorificși se calibrează pe baza agentului frigorificutilizat, confirmându-se procentul corespunzător de gaz (maximum 25%).

• Solutiile de detectare a scurgerilor sunt adevate pentru適用area cu majoritatea agentilor frigorifici, dar utilizarea detergentulor care contin clor trebuie evitata, deoarece clorul poate reactiona cu agentul frigorific si poate coroda conducptele de cupru.

• Daca se suspecteazao o scurgere, toate flacarile beschise trebuie indepartate / stinse.

• Daca se depistează o scurgere de agent frigorific care necessita lipire, tot agentul frigorific trebuie recuperat dinSYSTEMSau izolat (prin intermediuI unor supape de inchidere) intr-o parte a systemului aflata la distanța de scurgere.

• Ulterior, systemd se va purja sau curaça cu azot liber de oxigen (Oxygen Free Nitrogen - OFN), atat inainte, CAT SI IN timpul procesului de lipire.

12. Golirea Şi evacuarea

• Atunci cand interveniti asupra circuitului de refrigerare pentru a efectua reparatii sau in orice alt scop, trebuie aplicate procedurile conventionale. Cu toate acestea, este important sa fie respectate cele mai bune practici, deoarece inflamabilitatea este un aspect care trebuie avut mereu in vedere.

Se va respects urmátoarea procedura:

• Goliti agentul frigorific;
• Purjati circuitul cu gaz inert;
  -Goliti;
• Curățați din nou cu gaz inert;
• Deschideti circuitul prin tăiere sau lipire.

Agentul frigorific din instalataie trebuie recuperat in buteliile de recuperare corecte. Sistemul trebuie, spalat'cu OFN pentru ca unitatea sa fie sigura. Ar putea fi necesar ca procesul sa fie repetat de mai multe ori.Aerul comprimat sau oxigenul nu trebuie

INSTRUCTIONS DE SIGURANTA

utilizate pentru această operatie. Spalarea se realizazeă prin alimentare până la umplereși atingerea presiunii de lucru, apoi prin evacuare în atmosferăși, în final, prin vidare. Acest proces se repete până că nu mai rămâne deloc agent frigorific în system.Când se utilizeazeă incârcătura finală, sistemul trebuie să fie ventilat până la o presiune atmosferica care permite funționarea.Această operatie este absolut esentiałă dacă trebuie să lipiti conducţa. Asigurați-va că ieșirea pentru pompa de vid nu esteaprope de sursele de aprindereși că există vid în system cu OFNși este disponibilă ventilatacontinua.

13. Procedurile de incârcare

Pe Iangă procedurile conventionale de incârcare, trebuie respectate urmátoarele cerinte:

• Asigurati-vá cá nu are loc contaminarea diferiţilor agenti frigorifici atunci cand se utilizează echipamente de incârcare.
• Furtunurile sau tuburile trebuie sa fie cát mai scurte posibil pentru a reduce la minimum cantitatea de agent frigorific continut.
• Buteliile trebuie mentinute in poziie verticala.
• Asigurați-vă că systemdul de răcire este impămânţat îniate de incârcarea systemdului cu agent frigorific.
• Etichetai systemd cand incarcarea este finalizata (dac nu estedea etichetat).
• Trebuie să se acorde o atentție deosebită supraîncălziriiSYSTEMului de răcire.lnainte de reîncărcareaSYSTEMului, acesta trebuie testat cu OFN.

Sistemul trebuie sa fie testat la finalizarea incarcarii, dar inainte de punerea in functiune, pentru a detecta eventuale scurgeri.

Efectuati un test de scurgere ulterior inainte de a pärasi locul.

14. Scoaterea din functiune

Inainte de a efectua această procedura, este esentiai ca tehnicianul să fie complet familiarizat cu echipamentul si cu toate detaliile acestuia. O bună practică este ca toti agentii frigorifici să fie recuperati în siguranta. Inainte de efectuarea operatiei, se ia o probă de ulei si agent frigorificin cazul în care este necessitieso analiza îniate de reutilizarea agentului frigorific. Este esentiai ca energia electrică să fie disponibla îniate de inceperea operatiei.

a. Familiarizati-va cu echipamentul si functiOnarea acestuia.
b. Intrerupeti alimentarea cu energia electrica a systemului.
c.lnaintede a incerca procedura,asigurati-vac:
- Sunt disponible dispositivèle de manipulare mecanica, dacà este nécessar, pentru manipularea buteliilor cu agent refrigerant;
- Toate echipamentele individuale de protectie sunt disponibile si utilizezte corect;
- Procesul de recuperare este supravegheat in orice moment de o persona competenta;
- Echipamentele de recuperare 山 buteliile sunt conforme cu standardele corespunzatoare.
d. Dacă este posibil, goliţi sistemas de răcire.
e. Daca vidarea nu este posibla, realizati un colector astfel incat agentul frigorific sa poata fi golit din diferite parti ale systemului.
f. Asiguraţi-vă că butelia este aşezata pecantar înaite de recuperare.
g. Porniti maşa de recuperareși actionati in conformitate cu instructiunile producătorului.
h. Nu umpleti buteliile in excess. (Nu mai mult de 80% din volumul de lichid).
i. Nu depaşi presiunea maxima de lucru a buteliei, nici macar temporar.
j. Când buteliile au fost umplute corect Şi procesul a fost finalizat, asigurați-vă că acestoea Şi echipamentul sunt indepartate immediat de la fața locului Şi că toate supapele de izolare de pe echipament sunt inchise.

INSTRUCTIONS DE SIGURANTA

k. Agentul frigorific recuperat nu trebuie incarcat in alt systemd de racire decat dac a fost curata t si verificat.

15. Etichetare

Echipamentul trebuie să fie etichetat cu mențiunea că a fost scos din functiuneși golit de agentul frigorific. Eticheta trebuie să fie datatași semnata. Asigurați-vaă că pe echipament există etichete care specifică faptulă că echipamentul contine agent frigorific inflamabil.

16. Recuperare

Când scoateți agentul frigorific dintr-unSYSTEM, fie pentru revizie, fie pentru Scoaterea din functiune, se recomanda ca toti agentii frigorifici sa fie scosi in siguranta. Când transferati agentul frigorific in butelii, asiguratii-va ca sunt folosite numai butelii de recuperare a agentului frigorific adecvate. Asiguratii-va ca este disponibil numarul corect de butelii pentru intreaga capacitate a systemului.Toate buteliile care urmează sa fie utilizes pentru agentul frigorific recuperat sunt destinateși etichetate pentru agentul frigorific respectiv (şia nume butelii speciale pentru recuperarea agentului frigorific). Buteliile trebuie sa fie complet echipate cu supapă de suprapresiuneși supape de inchidere aferente in stare buna de fonctionare.Buteliile de recuperare goale sunt goliteși, dacă este posibil, răcite inainte de recuperare.Echipamentele de recuperare trebuie sa fie in stare buna de fonctionare, prevăzute cu o série de instruciuni privind echipamentele disponibileși adecvate pentru recuperarea agentilor frigorifici inflamabili.De asemenea, trebuie sa fie disponibil un set de cantare calibrate, in stare buna de fonctionare.

Furtunurile trebuie sā fié complete, cu racordurile decuplate fārā scurgeri sī in stare buna. Inainte de a utilizes maṣina de recuperare, verificati dacā aceasta se aflā intr-o stare de functiónare satisfacātoare, dacā a fostintreṭinutā corespunzător sā dacā toate componentele electrice aferente sunt etanseizate pentru a preveni aprinderea in cazul eliberárii de agent frigorific. Dacā aveṭi indoeli, consulṭaṭi producātorul. Agentul frigorific recuperarat va fi returnat furnizorului de agent frigorific in butelia de recuperare corectă, insotit denota de transfer al deşeurilor. Nu amestecati agentii frigorifici in unitățile de recuperare sī in special in butelii. Dacā trebuie indepartate compresoarele sau uleiurile din compresoare, asiguratī-và cā au fost golite la un nival acceptabil pentru a va asigura cā agentul frigorific inflamabil nu rāmène in lubriciant. Procesul de evacuare trebuie efectuat inainite de returnarea compresorului la furnizori. Se va folosi exclusiv incalzirea electrică a corpului compresorului, pentru a accelera acest proces. Atunci cand uleiul este scos dintr-un system, golirea trebuie efectuata in siguranță. Cand deplasati sau mutaṭi aparatul de aer conditionat, consulṭaṭi tehnicieni de service cu experientă pentru deconnectarea sī reinstalarea unității. Nu amplasati alte produse electrice sau obiecte de uz casnic sub unitatea de interior sau de exterior. Condensul care se scurge de la unitate le poate imezi, ceea ce poate cauza deteriorarrea sau defeciunea produselor respective. Nu acoperiti orificiile de ventilare ale aparatului. Aparatul trebuie sā fié depositat intr-o zona bine ventilata, unde dimensiunea incaperei corespunde zonei din incapere prevazuta pentru functiónare. Aparatul trebuie sā fié depositat intr-o incapere fara flacari descrihise continue (de exemplu, un aparat care functioneaza pe gaz) sī surse de aprindere (de exemplu, un incalzitor electric). Sunt interzişi conectorii mecanici reutilizabili sī imbinarile evazate.

Descrierea produsului

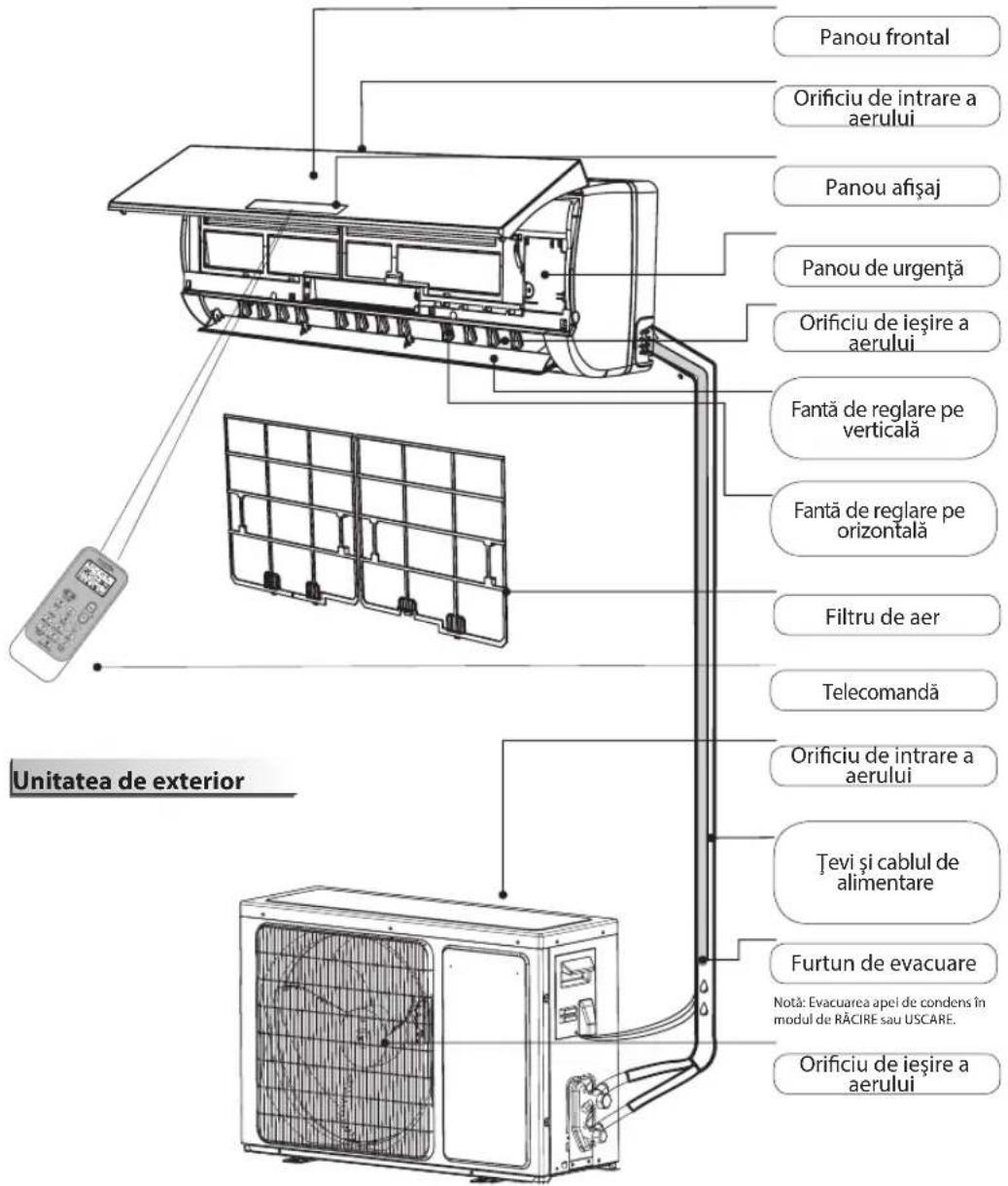

Unitatea de interior

Cifrele din aesst manu se bazazea pe vederea externa unui model standard. In consecutie, forma poate diferi de cea a aparulatii de aer conditonat pe care t-ati ale.

Explicarea symbolurilor afisate pe unitatea de interior sau pe unitatea de exterior.

	AVENTISMENT	Acest simbol arata că aparatul utilizează un agent frigorific inflamabil care s-a scurs și este expus la o sursă de aprindere externă, existând pericolul de incendiu.
	ATENTIE	Acest simbol arata cămanualul de utilizestrebuie citit cu atentție.
	ATENTIE	Acest simbol arata căpersonalul responsabil de revizie trebuie că ocupe de echipament, pe baza manualului de instalare.
	ATENTIE	Acest simbol arata că sunt disponibile informații, cum ar fi manualul de utilizesare sau manualul de instalare.

Interfă operator

88

Indicator de temperatura (1)

Temperatura setata pe ahsaj. Afiseaza,FC" pentru a va reaminti sa curatai filtrul.

Indicator Wi-Fi (2)

Clique repede (3 Hz) cand se connecteza la router sau pierde conexiunea cu acesta.
Clique incet (1.5 Hz) cand se connecteza la router, dar nu este conectat la cloud.
Lumineaza fix cand conexiunea Wi-Fi este finalizata.
Se stinge cand conexiunea Wi-Fi este neconfigurata sau oprita

Indicator de monitorizare a filtrului (4)

Cipiste cnd filrul necesita curatae. Indicatorul de monitorizare a filrului clipste dupa 720 de ore deutilizearu a va aminti sa curatai filtrul. Dupa curataea filrului apasa butonul de resetare a filrului de pe unitatea de inferior din spatele panoului frontal, pursuant a intrupe clipirea indicatorului de monitorizare a filrului.

Indicator de umiditate (5)

Se aprinde atunci cand indicac nivelul de umiditate. Se stinge atunci cand indicac temperatura.

Indicator temporizator (6)

Se aprinde in tampul configurarii. Se stinge la finalizarea operatiei de temporizare.

Indicator functionare (6)

Se aprinde in timpul functiarii.
Clipeoste in timpul decongelarii unitati.

Indicator mod de veghe (8)

Se aprinde dupa setarea modului de veghe, indicatorul de fonctionare va clipi de 10 ori, dupa care intregul ecran se va stinge.

Pentru aparatele de aer conditionat fara comanda Wi-Fi, va recomandam Wpro SmartClim: un dispositiv intelligente comanda prin Wi-Fi a principalelor setari ale aparatului dumneavoastr de pe smartphone. Acest accesoriu nu este inclus in ambalajul produsului. Pentru detali suplimentare si achiztie, va rugam sa contactati Serviciul de asistenta tehnica post-vanzare.

Introduci bateriile in telecomanda

1. Introducieti un pin si apasati uor capacul bateriei si impingeti in direccta individata de sageata pentru a o scoate, conform illustratiei.
2. Introduci 2 bateri AAA (1,5 V) in loca. Asigurati-va ca este respectata polaritatea + ^ - ^
3. Inchideti capacul bateriei de pe telecomanda.

- Presetarea telecomenzii

• De ficare data dupa ce sunt inlocuite bateriile telecomenzii sau aceasta este alimentata cu energia electrica, are loc presetarea automata a pompei de caldur; dacar aparatul de aer conditionat pe care l-ati achizionat este doar un dispositiv de racire, poate fi utilizata si telecomanda pompei de caldur.

Utilizarea telecomenzii pentru a controla aparatul

• Pentru a actiona aparatul cu ajutorul telecomenzii, indreptati telecomanda catre dispositivul de receplice de pe unitatea de interior, pentru a asiqura sensibilitatea de receplice.
• Pentru a trimite un mesaj de la telecomanda, simbolul va clipi tamp de 1 secundà. La primirea mesajului, aparatul va emite un semnal sonor.

Telecomanda va actiona aparatul de aer conditionat de la o distanta de pana la 7 m.
- De fiecare data SND bateriile telecomenzii sunt inlocuite, aceasta este prestabilita la modul pompà de caldur.

Nota: pentru functionarea aparatului de aer conditionat, va rugam sa urmați instructiunile corespunzatoare telecomenzii primite.

Descrierea functiei butoanelor (P1-03)

1. BUTONUL ON/OFF (Pornit/Oprit)

Porneşte sau opreşte aparatul dacă este apasat.

3. BUTONUL FAN (VENTILATORULUI)

Seutilizeazapentrua selecta viteza ventilatoruluiin ordinea automat, ridicatamediesau redusua

4-5. BUTONUL TEMPERATURE (DE TEMPERATURE)

Seutilizeazapentrua selecatemperatura ambienta.

Seutilizeazapentrua setaora in modul de temporizare.

Seutilizeaza pentru setarea sau anularea functiei 6th Sense.

7. BUTONUL SWING (DE OSCILARE)

Opreşte sau incepe oscilarea fantei de reglare pe orientalăși setează directia dorita a fluxului de aer, in sus sau in jos.

10-11. BUTONUL HUMIDITY (DE UMIDITATE)

Seutilizeazapentrua setanivelud de umiditate dorifinddisponibil numai in modul6thSENSE.

16. BUTONUL FUNCTHEI SUPER SILENT

Se utilizeazea pursuant a porni sau opri operatia in modul de silentizitate ridicata (Super Silent), pursuant a asigura un mediu cu zgomot redus.

Seutilizeaza pentru a seta sau a anula functia Around U.

12. BUTONUL FUNCTIEI JET

Seutilizeaza pentru a porni sau a opriracirea sau incalzirea rapida.

13. BUTONUL DIM (DE ILUMINARE)

Seutilizeazapentruaactiva sau a dezactiva luminile afasajului pe unitatea de interior.

14. BUTONUL WI-FI

Seutilizeaza pentru a activa sau adezactiva conexiunea Wi-Fi.

15. BUTONUL TIMER

(TEMPORIZATORULUI)

Seutilizeaza pouru a seta timpul de pornire sau oprire a aparatului.

Simboluri pe afisajul telecomenzii

Activati telecomanda prin apasarea butonului de

DEBLOCARE

Indicator deracire

Viteza automata a ventilatorului 2- Indicator mod de veghe 1

Indicator de umiditate plus

Vitezā ridicata a ventilatorului _一 Indicator mod de veghe 2

Indicator de umiditate minus Vite medie a ventilatorului Indicator medvege 3

Indicator numai pentru ventilator

Vitezā redusā a ventilatorului Indicatör mod de veghe 4

Indicator de incalzire

Indicator functie Super Silent BBt Afisare de setare temperatura

Apasati butonul, lumina de fundal se va aprinde si butoanele fonctionale vor fi activate pentru utilizes Apasati din nou pentru a bloca telecomanda.Daca nu este executata nicio operatie pe telecomanda tamp de 10 secunde,acea stva fi blocata automat.

Telecomanda

Descrierea functiei butoanelor (J1-3A)

1. BUTONUL ON/OFF (Pornit/Oprit)

Pornoeste sau opreste aparatul daca este apasat.

Se utilizeazeã pentru a selecta temperatura ambienta.Se utilizeazeã pentru a seta ora in modul de temporizare si ora in tim real.

Seutilizeaza pentru setarea sau anularea functiei 6th Sense.

7. BUTONUL SWING (DE OSCILARE)

Opreşse sau incepe oscilarea fantei de reqlare pe orientalăși

seteazà directia dorita a fluxului de aer, in sus sau in jos.

8. BUTONUL SLEEP (MODULUI DE VEGHE)

Seateaza sau anuleaza modul de veghe in ordinea indicata.

9. BUTONUL FUNCTIEI AROUND U

Seutilizeaza的特点a seta saua anula functia Around U.

10. BUTONUL TIMER ON/CLOCK (DE PORNIRE A

TEMPORIZATORULUI/CEASULUI)

Seutilizeaza pentru a seta oracurrenta:

SeutilizeazaPercentua seta saa anula functionarea cu

temporizatorul pornit.

11. BUTONUL TIMER OFF (DE OPRIRE A TEMPORIZATORULUI)

Se utilizeazã pentru a seta sau a anula functiOnarea cu temporizatorul oprit.

12. BUTONUL FUNCHIEI JET

Seutilizeaza pursuant a porni sau opri modul de racire sau incalzire rapida.

13. BUTONUL DIM (DEILUMINARE)

Se utilizeazeza pentru a activa sau adezactiva luminile afisajului pe unitatea de interior.

14. BUTONUL POWER SAVE (FUNCTIEI DE ECONOMISIRE A ENERGIEI)

Se utilizeaze pentru a porni sau a opri functiOnarea in modul de economisire a energia.

15. BUTONUL FUNCTIEI SUPER SILENT

Se utilizeazã pentru a porni sau opri operataia in modul de silentiozitate ridicata (Super Silent), pentru a asigura un mediu cu zgomot redus.

Simboluri pe afisajul telecomenzii

Indicator de racire Indicator modveghe 1

Indicator uscare Indicator mod dveghe 2

Indicator numai pentru ventilator Indicator mod de veghe 3 Viteza medie a ventilatorului

Indicator de incalzire

Indicator mod de veghe 4

Viteza redusa ventilatorului

Indicator jet

Transmisie semnal

Dispositivul de protectie poate declanasi opri aparatul in cazurile enumeratemai jos.

lncălzire Temperatura aerului in exterior este mai mare de 24 °C

Temperatura aerului in exterior este mai mică de -7 °C

Temperatura în incâpere este mai mare de 27 °C

Răcirea Temperatura aerului in exterior este mai mare de 43 °C

Temperatura în incâpere este mai mică de 21 °C

Dezumidificare Temperatura în incâpere este mai mică de 18 °C

Daca aparatul de aer conditionat
functioneaza in modul de RACIRE sau
USCARE cu usa pau fereastra beschisa
pertru o perioda lunga de tamp cand
umiditatea relativa este mai mare de
80%, poate picura condens din priza.
Caracteristicile dispositivului de
protectie

Asteptati cel putin 3 minute inainte de a reporni aparatul dupa oprire sau dupa schimbarea modului in timpul functiarii.Dupa connectarea la reteaua de alimentare electrica si pornirea imediata a aparatului,este posibil sa aparar o intarziere de 20 de secunde inainte ca acesta sa inceapa sua fonctioneze.Daca aparatul nu mai functioneaza, apasati din nou butonul de pornire/oprise (ON/OFF),pentru a-l reporni.Temporizatorul trebuie sa fie setat din nou,daca a fost dezaactivat.

Characteristicile modului de RACIRE Protectie la inghe

Atunci cand temperatura schimbatorului de caldurai interior scade la 0^ sau mai jos, compresorul se va opri din

functionare pentru a proteja aparatul. Characteristicile modului de INCALZIRE Preincalzire

Pentru a impiedica suflarea aerului rece, sunt necesare 2-5 minute pentru a preincalzi unitatea de interior la pornerea aparatului in modul de INCALZIRE. Ventilatorul de inferior nu va functiona in tampul preincalziri.

Decongelare

In modul de INCALZIRE, aparatul se va decongela automat pentru a creste eficienta.Aceastar procedura dureaza de obicei 6-10 minute. In timpul decongelarii, ventilatorul nu mai functioneaza si indicatorul de fonctionare clipeste.

Dupa finalizarea procesului de decongelare, aparatul revine automat la modulde INCALZIRE.

Curatarea panoului frontal al unitati de interior

1. Deconecta ti aparatul de la reteaua de alimentare electrica

Inainte de a deconecta aparatul de la reteaua de alimentare electrica, opriti-l mai intai.

Deschidei panoul frontal aça cum este indicat de săgeata (Fig. A).
Trageti cu forta fantele de pe partea laterala a panoului frontal pentru a-l scoate (Fig. B).

1. Curatai panoul frontal

Stergeti-I cu o laveta moale si uscata.Daca aparatul este foarte murdar, curataI folosind apa calduita (sub 40^ ).Dupacuratare,lasati-I sa se usuce.

1. Montati la loc si inchideti panoul frontal

Monta la loc si inchidei panoul frontal prin impingerea acestua in jos.

Notă:

• Nuutilizati substanpecum benzina sau pudra de lustruirepentruacurata aparatul.
• Nu pulverizati apa pe unitatea de interior.Pericol de electrocutare!

Curatarea filtrului de aer

Filtrul de aer trebuie sa fie curat dupa ce il folosi ti temp de aproximativ 200 de ore. Curatai filtrul de aer la ficare doua saptamani dacaparatul de aer conditionat functioneaza intr-un mediu cu foarte mult graf.

1. Deconnectati aparatul de la reteaua de alimentare electrica
   Inainte de a deconecta aparatul de la reteaua de alimentare electrica, opriti-l mai intai.
2. Scoatei filtrul de aer (Fig.C).
3. Deschidei panoul frontal.2. Apasati uor manerul filtrului.3. Glasiti filtrul pentru a-l scaote.
4. Curataea filtrului de aer (Fig. D)
   Daca filtrul este foarte murdar, curatai-l cu o solutie de apa caldua si detergent neutru. Dupa curatare, lasati-1 sa se usuce.
5. Montaí filtrul la loc, apasáti butonul de resetare a filtrului (Fig. E) din partea dreaptá, folosind un stift al cilindrului si inchideti panoul frontal.

Notă:

• Pentru a evita orice leziune, nu atingeti muchiile unitataii de interior cu degetele dupa scoaterea filtrului.
• Nu incercati sà curatai singuri interiorul aparatului de aer conditionalat.
• Nu curatai filtrul in masina de spalat.

Fig. A

Fig.B

Fig. C

Fig. D

Fig. E

FUNCTIONAREA IN CAZ DE URGENTÄ

In situatu di urgenta sau cand lipseste telecomanda, puteti controla aparatul apasand butonul de pornire/ oprire situat pe unitatea de interior.

• Pornirea aparatului:atunci cand aparatul este oprit, apasaşi acest buton, aparatul va porni si va functiona in modul 6th SENSE.
• Oprirea aparatului: atunci candi aparatul este pornit, apasa i acest buton, unitatea nu va mai functiona.

Nota: Nu apasati butonul in mod prelungit, deoarece va cauza defeciuni.

Functia de repornire automata

Dacà doriti sá setaí repornirea automata, porni alimentarea cu energia electricá, apasati butonul de pornire/oprine (ON/OFF) de pe unitatea de interior sī tinei-l apasat tamp de peste 5 secunde, repornirea automata este setatac u un semnal sonor.

Daca a fost setata repornirea automata, apasa butonul de pornire/oprine (ON/OFF) de pe unitatea de interior si tinei-I apasat temp de peste 5 secunde, funca de repornire automata va fi anulata cu un semnal sonor si aparatul de aer conditionat trece in modul Standby.

Eliminarea bateriilor

Pentru a proteja resursele naturale si pentru a promova reutilizarea materialelor, va rugam sa separati bateriile de alte tipuri de deseuri si sa le reciclatei prin intermediul systemului local Gratis de returnare a baterilor.

Cand instalati cabul de interconnectare, efectuati verificarile necesare intrucat culoarea firelor si numarul terminalului unita tii de exterior trebuie sa fie aceleasi ca cele ale unita tii de interior.

Specifications privind cablurile

Capacitate (Btu/h)	Cablu de alimentare Cablu de conexiune
	Tipul	Secțiune transversală normală	Tipul	Secțiune transversală normală
7K, 9K, 12K H07R	RN-F 1,0mm	2X3 H07R	RN-F 1,0mm	2X5
18K H07RN-F	1,5mm	2X3 H07R	RN-F 1,5mm	2X5
24 K H07RN-F	2,5mm	2X3 H07R	RN-F 2,5mm	2X5

Probleme de fonctionare se datoreaza adesea unor Cause minore. Inainte de a contacta serviciul de asistenţă, va rugam sa verificati aparatul si sa consulța urmatoarea schemă.Astfel, puteti economisi tamp si cheltuilei inutile.

ProblemăAnaliză
Aparatul nu functionează	• Dispositivul de proteție sau siguranta s-a ars? • Așteptați 3 minuteși porniți din nou aparatul, dispositivul de proteție poate impiedica funționarea unității. • Bateriile telecomenzii sunt epuizate? • Štečărul nu este conectat corect?
Aerul nu este răcit sau incâlztit	• Filtrul este murdar? • Orificiile de intrare sau iesire a aerului sunt blocate? • Temperatura este setataă corect? • Sunt deschise ușile sau ferestrele?
Comenzi ineffidente	• A existat o interferentă puternică (cauzataă de descărcarea electrostatică excessivă, anomalie a tensiunii de alimentare)?Rețineți că functionarea va fi neobișnuită, caz în care trebuie să deconnectați aparatul de la rețeaua de alimentare electrică și să reconnectați după 2-3 secunde.
Aparatul nu functionează imediat	• La schimbarea modului în timpul functionării, are loc o intârziere de 3 minute.
Miros neobișnuit	• Acest miros poate proveni dintr-o alta sursă precum mobilier, tigară etc., fiind aspirat în unitateși suflat impreună cu aerul.
Se aude un sunet de apă curgând	• Comportament normal cauzat de fluxul agentului frigorific în aparatul de aer condițonat. • Sunet de decongelare în modul de incâlzire.
Scârtăit	• Sunetul poate fi generat de expansiunea sau contractia panoului frontal din cauza modificărilor de temperatură.
Pulverizare ceataă din orificuli de evacuare	• Ceataș este prezentă în cameraă la temperatura scăzută? Comportament normal datorat aerului răcit eliberat de unitatea de interior în timpul modului de RACIRE pau USCARE.
Indicatorul de functioneare clippește, dar ventilatorul de interior se oprește.	• Unitatea trece de la modul de incâlzire la modul de decongelare. Indicatorul se va stingeși aparatul va reveni la modul de incâlzire.

Nota: Daca probleme persista, opriti aparatul si deconnectati-l de la reteaua de alimentare electrica, apoi contactati cel mai apropriat Centru de service autorizat Whirlpool.Nu incercati sà mutati, sà reparati, sàdezasamblati sau sà modifica ti singur aparatul.

SERVICIUL DE ASISTENTÁ TEHNICÁ

Inainte de a contacta Centrul de asistentar clientsi:

1. Incercati sā rezolvati singur problema pe baza describerilor din sectiunea „Remedierea defectiunilor".
2. Opriti si reporniti aparatul, pentru a verifica dacă defeciunea persistă.

Daca, dupa efectuarea verificarilor de mai sus, defeciunea persista, contactati Centrul de asistenta clienti.

Oferiti urmatoarele informa tii:

• o scurta descriere a defeciunii;
• modelul exact al aparatului de aer conditionat;
• numárul de service (acesta este numárul care se gaseste sub cuvantul Service de pe autocolantul de service care se afla pe partea laterala sau pe partea inferioroara a unitatai de interior).
• Numarul de service poate fi gasit si in certificatul de garantie;
  adresa dvs.completa;
• numarul dvs. de telefon.

In cazul in care trebuie sa fie efectuate reparati, contacta un centru de asistenta clientsi (sunt garantate Utilizarea de piese de schimb originale si reparata corespunzatoare). Va trebuia sa prezentati factura originala.

Nerespectarea acestor instruciuni poate promite siguranta si calitatea produsului dumneavoastr.

SERVICE

0000 000 0000

Nota: dacd Doriti manuall complet penta rupat aparatul dumneavoastr, vugam sa il descara de pe site, prin link-ul de mai jos:docs.whirlpool.eu, folosind codul QR.

IHCTPYKLII 3 TEXHIK N BE3NEKN

BAJKINBI INPABUNA, RKI TPEBA INPOUYATN TA JKNX CJID OTPIMYBATNCR

3aHomepOM TeJeOHy, Bka3aHm y rapaHTiHomy 6yKneTi.
- Ipeed BnKOpNCTaHHaM npuIaNy npouHTaTe ci iHcTpykci3 texHikn 6e3neKn. 36epexiTb ix DnI NOaJIbWoTO BnKOpNCTaHHa.
- Yцих Inctpyкix Ta Ha Camomy npiladi MiCTaBcBaxJbI nonepeJxehnnpo He6e3neky,aki cnid 3abKdN BnKOHyBaTn. Bnpo6Hnk He Hece JODHOi BiINOBiJaNbHoCTi 3a HeDToPImaHHa ICHtpyckui 3 TexHikn 6e3neKn, 3a HeHaJIexKHe BnKOpNCtAHnnpuIady a60 HnPaBnIbHe HanaSTyBaHHa eIemEHTIB ynpaBInHHa.
- De do3BOJyTe MaJIeHbKIM dIyam (BID 0do 3 pOKiB) Ha6nJkaTncd o npuJa. He DO3BOJyTe MaJIeHbKIM dIyam (BID 3do 8 pOKiB) nIXoJNTn HADTo 6bn3bKO do npuJa. de3 NoCTiHoro HaJy. Do KOpNCyBaHHa npuJaOM dOpyckaiOTbc dITn BIKOM BiD 8 pOKiB, OCO6N 3 f3nHMM, ceHCOPHMn yu PO3yMOBmN BaJAMn, a TAKoX OCO6N, kI He MaIOtB DOCBiDy uN 3HaHb 5oDO BnKOpNCtaHHa cboR npuJa, TiNbKN 3a yMOBn, 5o Taki OCO6N OTPMajn IHCTpyKcii 5oDO 6e3neuHO RnKOpNCtaHHa npuJa, PO3yMIOTb MOxINBn Pn3NK a6o BnKOpNCTOByOTb npuJa, nId HargJdOM. He do3BOJyTe dIyam rpatncs 3 npuJaOM. DiTu MoKyTb uNCTHT Ta o6CnyROvBaTn npuJa, nIwne nId HargJDMopocnX.

ДОЗВОЛЕНБИКОРNUCTAHС

OBEPEXHO: Cen npnlaH He npn3NaeHn Ira ekcnIyatai i3 3OBHIhIM npncTpoem dny nepemKahH, HapnknaD, TaMepom a6o OKpeMOU CNCTaHcIHORO KepyBaHH.
- L'en npinad npin3haeNo dIy BnKOpncTaHHB NObTyOBnx I nOdi6Hnx yMOBaX, HapnKnaTakix: roTeJI Ta ophiCn.
- Lüe i npinlaH He npn3HaueHn IJra npofoeciHoro BnKOpncTaHHa.
3aBxDn CnoaTy BmKaiTe KOHnIooHep 3a DOonomoTO pNylbTa NICTaHIO HOrO KepyBaHHa. He BmNKaTe Ioro 3a DOonomoTO aBTOMaTHORO BmNKaHa eNeKTPOXKnBHeHHa 60 WJXOM BHTAryBaHHa BUNK 3 po3eTK. BiKJIouaTe KOHnIooHep BID JKepeHa JKNBHeHHa, AkuO He 6yDeTe BIKOpNCToBvBaTn Ioro npOTaROM TpNBaNoR nepioDy yacy a6o nI d Yac rpo3n/7TopMy.
He nepeuokoJaTe BnXOy nobitpy - icHye pn3NK TpaBMyBaHHa. NInbHyTe, 0o6 BeHTnlaicHi OTBOpn npncTroIO He 6yn 3a6nOKoHaHi.
He po3miuye 6yIb-iai Hwi eJekTpunH Bnpo6n a6o npedMeTu n6byTu iD BHyTpIHIM a6o 3OBHIshim 6nokom. KoHdeHcT, Aki Ctikae 3 npictpo, MoKe cnpuHHTN Ioro HamOKaHHa, a TAKOJK NOWKOJKeHHa a6o HeCnpaBHicTB MaHa.

YCTAHOBJIENHJ

-Для ункненя ри3иу ТраВмУВань BCTаHOBЛeHHЯ i 06слуROВаHHЯ пиладу MaIOTb BИКОнYВATи пинайMHi DBi Oco6и.Пд чac po3naKуВань Ta BCTaHOBЛeHHЯ пиладу BИКOPиСТObYte 3axnChi pyKaВицi - icHyе ри3NK nopizIB.
UCTaHOBHeHn, BKNIOUOuN BUNOHaHH eNEKTPuHx 3'EDHaHb, i peMOHT MaE BIKOHByATN KBaIiΦIKOBaHn TexHiuHn NepcoHaN BiIDNOIBHO Do HAIZoHaJIbHNX CTaHdApTIB eNEKTPo6e3neKn. He pEMOnTyIte Ta He 3aMIny Te KODHy qACTHy npuHaNy, kUO B IHCTpyKcii 3 ekCnlyatauII nprMo HE Bka3aHo, UO ue HeobxIDHO 3pO6uTN. He Do3BOJnTe DIITAM Ha6nXkATncb DO Micu YCTaHOBLeHn. Po3NaKyBaBUn npuJa, nepeBipTe, uH He NOsKOJKeHn BIn NiD qac TpaHCNoptyBaHn. KaUO ue TaK, 3BepHITbcrdo DInepa abo Hau6nKQTO CEHTpy NicIaNPOdaJxHOrO o6CnyROyBaHn. Iicra yCTaHOBHeHn, 3aINuKuYNAKOBKn (PiactNK, NiHONJIcTIpoJOni eJeMeENTi T.I.) NobHHI 36epiratncB HeoCTynHomy dIeIe MiCi - icHy e He6e3NeKa ydyWeHH. Ipeed npoBeHnM 6yd-RAkX po6it 3 yCTaHOBHeHn npuAd C1iB iDKNIOHTu BId ycix BiDaJaleHnx DKepeI eNEKTPoXnBHeHn - icHy e Pn3NK ypaXeHH eNEKTPuHm cTpyMOM. PiD qac UCTaHOBHeHn npuAdy nepeKoHaITecr, UO BIn He nepetNCKaE Ka6eJIb XKNBHeHH - icHy e Pn3NK BUNKHeHH NoKexi a60 ypaXeHH eNEKTPocTpymom. BMKAaTe npuJaI niwe nicra 3aBepWeHH npoecdypn Ioro yCTaHOBHeHH.

IHCTPYKLII 3 TEXHIK N BE3NEKN

-Для посясьга60 пошения KOндицiohepa 3Верпсяdo ДOCВIDЧENX CneцiaJIcTIB 3 TextHICNOrO O6CnyROByBaHHa 3 MeTOIO BiKIIUoyeHHЯ npIcTpoI i Noro YCTaHOBJeHHa HOBOMY MICI.
- 4 ПпILAД He можна BCTaHOВЛЮВАТи В пальни.

PONEPEIXKEHHIPO HEBE3NEKY YPAXKEHH EJEKTPUHNM CTPYMOM

• 1Джерето кИВлЕнгЯ Ма€ 3a6e3neуВaTN HOMiHaJIbHу HaNPуrgy 3a ДОПOMOROЮ Cпeцiaльhoi CXeMn ДЯЦБOrO ПиЛаду.
  JiaMeTp shHpya XnBneHHra NOBHeH BiDIOBIdaTN BmOram.
• BaratonoiochnepemkaM6yTN BCTaHOBHeH N CtaioHApHi eEeKTPoPBOOci BiIOBIDNO do npabn eEeKTPOMOHTaxy, a npnaIad NOBHeH 6yTN 3a3eMHeH BiIOBIDHO Do HaioHaJIbHnx cTaNaptiB eEeKTPuHoi 6e3neKn.
  Baratononochni nepemkauch, BiDCTaHb mix ycima KOHTaMn B kOMy cKlaJaAe He MeHwe 3 MM, MaE byTN BCTaHOBJIeH N B CTAIOHApHi eNEKTponpoBOJci.
  He BnKOpNCToBvIte NoOBKyBaU, po3raLyXyBaU i a6o aadTepn. Nicna nikLIOueHne ENEKTPnHi KOMNoHEHTn He MaOTb 6yTu DocxKHi KopNCTyBaueBi. He BnKOpNCTOByTe npnla, RaIO BV MOKpi a6o bocOHj. 3a60pOHaETbcra KopNCTyBaTnc ZmM npnlaDom y pa3i NOsKOJKeHHa Ka6eIO JKNBHeHHa a6o BnIKn I y pa3i HeHaJeKHOi p6OTn npnAdy a6o NOsKOJKeHHa YI naIHn.
  Akyo Ka6eIb eKeTPOXnBHeHn NOKoJKeHn, C1d 3BepHyTnCdo BnpO6nKa, Ioro cepBicHO areHTa a6o oc6 3 noi6HO KbaJIphiKaciEIO dJe 3AmHN IOKKoJKeHOrO Ka6JIHO, Uo6 yHnKHyTu He6e3NeKn ypaJKeHHa eKeTpNCHM CTpymOM.
• ΑПистризхчсогВдКлчeyнг(П33)ЗHOMiHaJIbHIM 3aIIИшКOBUM pO6OчM CTpyMOM, ьо He npeBnUyE 30 mA, MaE 6byTN BCTaHOBNeH N B CtaIIOHApHi eJekTpOpPobOdi BДпОВIDINOdo HauCIOHaJIbHORO 3aKOHODaBCTBa.
• 1 Chepe3 Te, lo KOHTyp cnpkyra xolodnIbHoro areHa CnilbHO harpBaetbcra, cnip o3TaOBOyBaTn 3'EDHyBaIbHn Ka6eIb Ha BiDCTaHI BiM iNHOITpy6Kn.
  Cii3a6e3neuHTn 3axnche 3a3emIeHHra Ta 3a3emIOBaIbHni npOecioHaam. Pnpctpi Ma8byTN OChauHNIpeMkaueM dna 3axNCTy BiE eNEKtpuHOro BNTOKy Ta DOJOMiHN MABTOMaTHNM BIMKaueM, IO MaEOCTaTHIO NOTUxHiCTb. ABTomaTHNBIIMKAu TaKOJK MaMaTHPOMaHITHOrTaTeNIOBOro BiKIOUeHHRAO63a6e3neHTn 3axNCT y BNpaADKy KOPOTKO r 3AMKaHHra Ta nepeBaHTaXeHHra.
