Merke	Whirlpool
Modell	SPIW309L
Produkttype	Veggmontert splitt klimaanlegg
Kjølekapasitet (BTU/h)	9000 (estimert)
Varmekapasitet (BTU/h)	9000 (estimert)
Kjølemiddel	R32, GWP 675
Maksimal kjølemiddelmengde	2,5 kg
Strømforsyning	220-240 V ~ 50 Hz
Nødvendig sikring	16 A (for 9K/12K)
Minste romareal	10 m²
Driftsmoduser	Kjøling, oppvarming, ventilasjon, avfukting, 6th Sense, Sleep, Jet, Around U
Viftehastigheter	Auto, høy, middels, lav
Wi-Fi-funksjon	Ja, via Whirlpool-appen
Luftfilter	Vaskbart, rengjøring hver 200. time
Filterrengjøringsindikator	Blinkende lys etter 720 timer
Automatisk omstart	Ja, programmerbar
Fjernkontroll	Inkludert, rekkevidde opptil 7 m
Fjernkontroll strøm	2 AAA-batterier 1,5 V
Innendørsdimensjoner (BxHxD)	Ca. 790 x 270 x 200 mm (estimert)
Utendørsdimensjoner (BxHxD)	Ca. 700 x 550 x 250 mm (estimert)
Innendørsvekt	Ca. 8 kg (estimert)
Utendørsvekt	Ca. 25 kg (estimert)
Lydnivå (innendørs)	Ca. 25-45 dB(A) (estimert)
Energiklasse	Ikke spesifisert (estimert A+ eller A++)
Sikkerhet	Frostbeskyttelse, automatisk avriming, sikkerhetsstopp, jording, jordfeilbryter 30mA
Vedlikehold	Rengjøring av panel og filter, ikke bruk damp
Garanti	Se garantiheftet
Service og støtte	Kontakt Whirlpool, ha serienummer og modell klart

Ofte stilte spørsmål - SPIW309L WHIRLPOOL

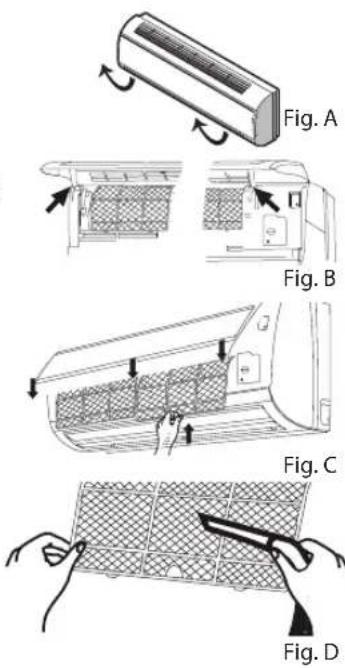

Hvordan rengjøre luftfilteret?

Slå av og koble fra enheten. Åpne frontpanelet, ta ut filteret, vask det med lunkent vann og mildt vaskemiddel, tørk det, sett det tilbake og trykk på filtertilbakestillingsknappen.

Hva betyr det blinkende filterlyset?

Filterovervåkingslyset blinker etter 720 timers bruk for å minne deg på å rengjøre luftfilteret. Etter rengjøring, trykk på tilbakestillingsknappen.

Fjernkontrollen fungerer ikke, hva gjør jeg?

Sjekk batteriene (2 AAA) og polariteten. Forsikre deg om at det ikke er hindringer mellom fjernkontrollen og mottakeren på innendørsenheten. Hvis problemet vedvarer, bytt batterier eller kontakt kundeservice.

Klimaanlegget kjøler ikke ordentlig, mulige årsaker?

Sjekk at filteret ikke er skittent, at luftinntak og utløp ikke er blokkert, at temperaturen er riktig innstilt, og at dører/vinduer er lukket. Vent 3 minutter etter stopp før omstart.

Hvordan bruke 6th Sense-funksjonen?

Trykk på 6th SENSE-knappen på fjernkontrollen. Denne funksjonen justerer automatisk temperatur, fuktighet og viftehastighet for optimal komfort.

Driftsindikatoren blinker og viften stopper, er dette normalt?

Ja, dette skjer under automatisk avriming i varmemodus. Avrimingen varer 6-10 minutter, deretter går enheten tilbake til normal oppvarming.

Kan jeg bruke skjøteledning?

Nei, bruk aldri skjøteledning, grenuttak eller adapter. Koble enheten direkte til en dedikert jordet stikkontakt.

Hvordan stille inn timer?

Bruk TIMER ON og TIMER OFF-knappene på fjernkontrollen for å programmere inn- og utkoblingstid. Trykk på temperaturknappene for å stille inn tiden.

Hvilket kjølemiddel bruker denne enheten?

Kjølemiddelet er R32 (GWP 675). Det er brannfarlig. Installasjon og vedlikehold må utføres av en sertifisert fagperson.

Hvordan kontakte kundeservice?

Før du kontakter kundeservice, se feilsøkingsguiden. Ha klar nøyaktig modell, serienummer (under 'Service' på merkelappen), adresse og telefonnummer. Bruk docs.whirlpool.eu eller nummeret som står i garantiheftet.

BRUKSANVISNING SPIW309L WHIRLPOOL

6-1 Kontroller av utrymmet

6-9 Kontroller av elektrisk utrustning

11.Metoder for lackdetektering

Följande metoder für lackdetektering bedöms som lampliga für system som innehälter brandfarliga köldmedier:

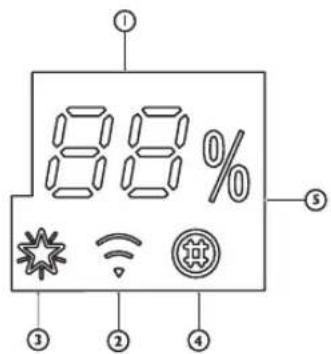

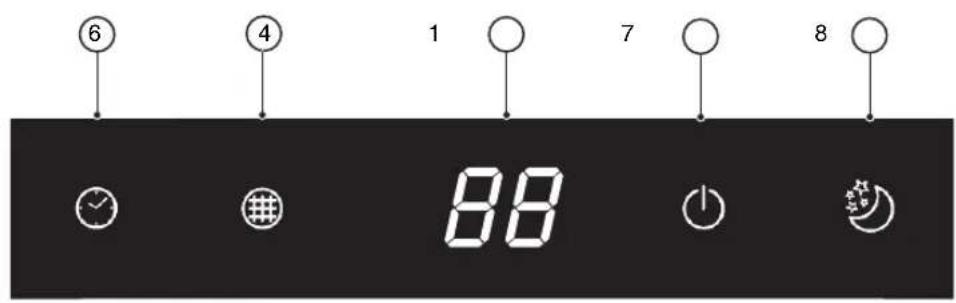

Visar "FC" som en pâminnelse om filterrengöring.

WiFi-lampa (2)

Lyser nar luftfuktigheten visas.

Anvands for att satta på erler stanga av WiFi.

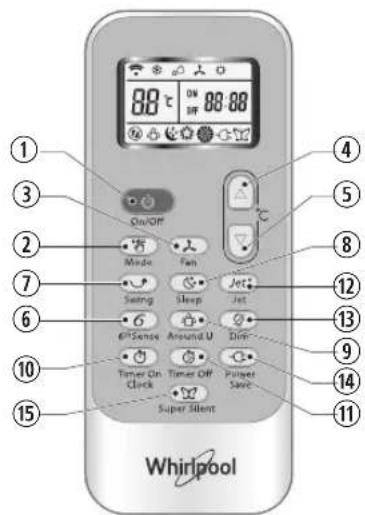

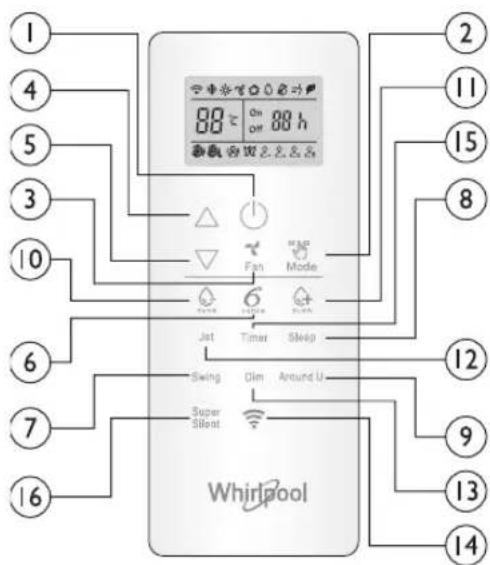

15. KNAPPENTIMER

Anvands for att stalla in tid da appararaten skasattas pa aller stangas av.

Kassering av batterier

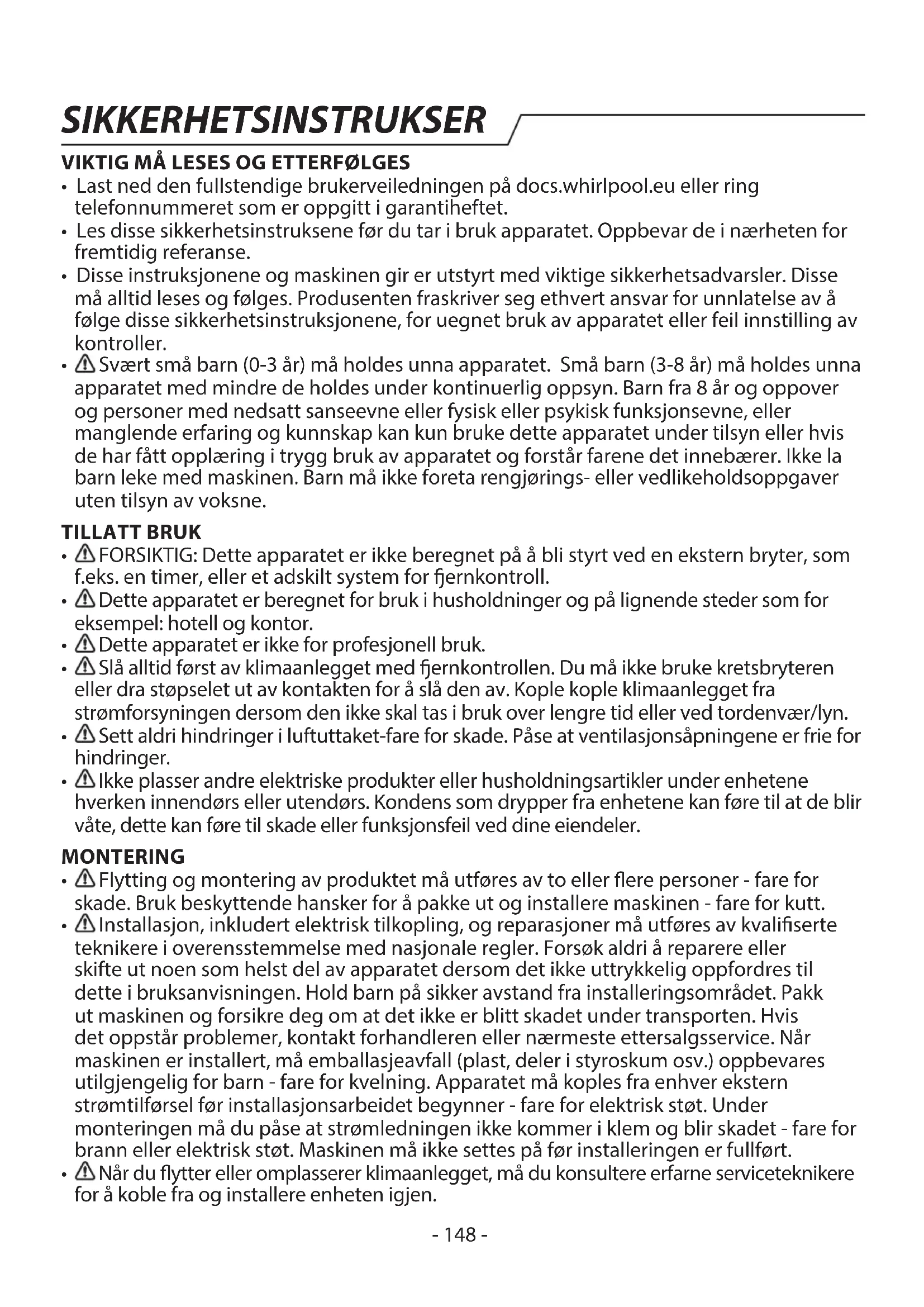

• Last ned den fullstendige brukerveiledningen på docs.whirlpool.eu eller ring Telefonnummeret som er oppgitt i garantiheftet.
• Les disse sikkerhetsinstruktene for du tar i bruk apparatet. Oppbevar de i nærhen for fremtidig referanse.
• Disse instruksjonene og maskinen gir er utstyrt med viktige sikkerhetsadvarsler. Disse ma alltid leses og folges. Produsenten fraskriver seg ethvert ansvar for unnilatelse av a ffolge disse sikkerhetsinstruksjonene, for uegnet bruk av apparatet eller feil innstilling av kontroller.
• Svært små barn (0-3 År) mag holds unna apparatet. Små barn (3-8 År) mag holds unna apparatet medindre de holdes under kontinuerlig oppsyn. Barn fra 8 År og oppover og personer med nedsatt sanseevne eller fysiskller psykisk funksjonsevne,ller manglende erfaring og kunnskap kan kun bruke dette apparatet under tilsyn erler hvis de har fätt opplæring i trygg bruk av apparatet og forstär farene det innebærer. Ikke la barn leke med maskinen. Barn mag ikke foreta rengjørings-ller vedlikeholdsoppgaver uten tilsyn av voksne.

TILLATT BRUK

• FORSIKTIG: Dette apparatet er/DDke beregnet paa bli styrt ved en ekstern bryter, som f.eks. en timer, ell er adskilt system for fjernkontroll.
• Dette apparatet er beregnet for bruk i husholdninger og på lignende steder som for eksempel: hotell og kontor.
• Dette apparatet er seks for profesjonell bruk.
• Sla alltid forst av klimaanlegget med fjernkontrollen. Du ma ikke bruke kretsbryteren aller dra stopselet ut av kontakten for a sla den av. Kople kople klimaanlegget fra strømforsyningen dersom den ikke skal tas iBruk over lengre tid ell er ved tordenvær/lyn.
• Sett aldri hindringer i luftuttaket-fare for skade. Pase at ventilasjonsapningene er frie for hindringer.
• Ikke plasser andre elektriskeprodukter eller husholdningsartikler under enchetene hverken innendørs eller utendørs. Kondens som drypper fra enchetene kan.fore til at de blir våte, dette kan.fore til skade eller funksjonsfel ved dine eiendeler.

MONTERING

• Flytting og montering av produitet må utføres av to eller flere personer - fare for skade. Bruk beskyttende hansker for Å pakke ut og installere maskinen - fare for kutt.
• ↑ Installasjon, inkludert elektrisk tilkoping, og reparasjoner ma utfores av kualifiserte teknikere i overensstemmelse med nasionale regler. Forsok aldri Å reparere ell er skifte ut noen som helst del av apparatet dersom det ikke uttrykkelig oppfordres til dette i bruksanvisingen. Hold barn på sikker avstand fra installeringsområdet. Pakk ut maskinen og forsikre deg om at det ikke er blitt skadet under transporten. Hvis det oppstår problemer,kontakt forhandleren eller nærmeste ettersalgsservice. Når maskinen er installert, ma emballasjeavfall (plast, deler i styroskum osv.) oppbevares utilgjengelig for barn -fare for kvelning. Apparatet ma kopies fra enhver ekstern strømtilforsel För installasjonsarbeidet begyinner -fare for elektrisk støt. Under monteringen ma du pase at strømledningen ikkekommen i klem og blir skadet -fare for brann eller elektrisk støt. Maskinen ma ikke settes på for installeringen er fullført.

• Når du flytter eller omplasserer klimaanlegget, på du konsultere erfarne serviceteeknikere forå koble fra og installerere encheten igjen.

• Apparatet må ikke installeres på vaskerommet.

ELEKTRISKE ADVARSLER

• Strømforsyningen på vare av nominell speninger med spesiell strømkrets for apparatet. Diameteren til strømledningen på oppfylle kravene i regelverket.
• En flerpolet bryter må installeres i de faste ledningene i henhold til reglene som gjelder elektrisk utstyr og apparatet må jordes i samsvar med nasjonale elektriske sikkerhetsstandarder.
• En allpolet skillebryter som har en kontaktseparasjon på minst 3 mm i alle poler mag kobles til i de faste ledningene.
• IkkeBrukkjostekontakterller adaptere.De elektriske komponentene mäikkevare tilgengelige etterinstalljonen.BrukIkkeapparatetnadr uervatllerbarfott.Brukikke maskinenhvisstromledningeneller stopseleter skadet,hvis det ikke fungerer somdet skal,ellerdersomdet er skadetller harfaltned.
• Hvis strømledningen er skadet, på den erstattes med en identisk av produsenten, dens service-representant eller tilsvarende kvalifiserte personer forå unngå farlige situasjoner -fare for elektrisk støt.
• En jordfeilbryter (RCD) med nominell gjenvaerende driftsström som/DD: 30 mA skal inkorporees i de feste ledningene i henhold til nasjonal lovgivning.
• Temperaturen i kjolekretsen vil vare hoy, vennligst sorg for at forbindelsesledningen...,\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ - -\ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - .
• \n - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - > - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - ... \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n
• Sorg for sikker jording og en jordledning som er koblet til bygningens jordingsystem, installert av fagfolk. Apparatet må före monter med en jordfeilbryter og hjelpekretsbryter med tilstrekkelig kapasitet. Kretsbryteren mä i tillegg ha en magnetisk og en termisk utkopingsfunksjon for a sikre beskyttelse i tilfelle kortslutning og overbelastning.

Modell- 9K & 12K 18K 24K
Krav til kretsbryterens kapasitet 16A 20A 25A

• Ār det gjelder koplingen av strømledning og kabelforbindelsen mellom innendørs og utendørs,enhet,ma du se koblingsskjemaet pa apparatet.

ADVARSEL: Pase at apparatet er slatt av og koplet fra strømforsyningen for du utfører vedlikehold; Bruk aldri damprengjøringsutstyr - fare for elektrisk støt.
- Vedlikehold og reparasjon som krever assistanse fra annet faglert personale, ma utfores under tilsyn av en person som er kompetent när det gjelder bruk av brenbare kuldemedier.
- Service mA kun utfores med utstyr som anbefales av produsenten.

AVFALLSBEHANDLING AV EMBALLASJE

Emballasjematerialet er fullstendig resirkulerbart og er merket med resirkuleringssymbolet ( ). De forskjellige delene av emballasjen skal ikke kastes i husholdningsavfallet, men resirkuleres i henhold til de lokale forskrifter.

AVHENDING AV HUSHOLDNINGSAPPARAT

Apparatet er fremstilt av materialer som kan resirkuleres eller brukes om igjen. Maskinen ma avfallsbehandles i samsvar med lokale bestemmelse angaende avfallsbehandling. For mer utfyllende informasjon om behandling, gjenvinning og resirkulering av elektriske husholdningsapparater, kan du kontakte de kompetente lokale styresmaktene, det lokale renholdsverket aller butikken der du kjopte husholdningsapparatet. Denne maskinen er merket i overensstemmelse med EU-direktivet 2012/19/EU for kassering av elektrisk og elektronisk utstyr (WEEE). Ved a sorge for at detteproduktek kasseres forskriftmessig, bidrar du til Å

forhindre de negative miljo- og helsekonsekvensene feil avfallshandtering av detteproduktet kan forarsake.

(S)Symbolet på produitet eller på de vedlagte dokumentene, indikerer at det ikkemö behandles som vanlig husholdningsavfall, men Transporteres til en innsamlingsstasjon for resirkulering av elektrisk og elektronisk utstyr.

OVERENSSTEMMELSESERKLAERING

• Den fullstendige teksten til samsvarserklæringen er til stede på følgende nettsted: docs.whirlpool.eu.
• Radioutstyret fungerer i frekvensbandet 2.4 GHz ISM, den maksimale radiofrekvenseffekten som overfores overstiger ikke 20 dBm (e.i.r.p.).
• Dette Produktet inkluderer frie programvarer som er utviklet av tredjeparter. Lisensbekreftelsen påbruken av den frie programvaren er tilgengelig på det følgende nettstedet: docs.whirlpool.eu.
• Dette produktetinneholder fluorinerte drivhusgasser som omtales i Kyoto-protokollen. Kjølegassen befindner seg i et hermetisk lukket system (R32, GWP 675). Den maksimale meldgen kuldemedium er 2,5kg . Vennligst se fabrikkerket for mer detailjert informasjon.

SIKKERHETSINSTRUKSER FOR SERVICE VED APPARAT MED SPESIFIKT KULDEMEDIUM

• Last ned den fullstendige brukerveiledningen for detailjert installationsjon, service, vedlikehold og reparasjonsmetoder på docs.whirlpool.eu.
• Ikke bruk metoder for Å gjore avrimingsprossessen eller renhold raskere, utover de som anbefales av produsenten.
• Apparatet på oppbevares i et godt ventiliert området hvor rommets størrelse samsvarer med arealet i rommet sik det ble spesifisert for drift; uten tilstedeværelse av antennelseskilder (som; øpen flamme, et gassapparat eller et elektrisk varmeapparat i funksjon).
• Må ikke perforeres eller brennes. Vær oppmerksom på at kuldemediumet kan��e liktfritt.
• Enhver person som arbeider på eller Åpner en kjølekrets bør ha et gyldig attestasjon fra et bransjeakkreditet kontrollorgan, som sertifischer at Personen er i stand til Å behandle kuldemediumet på en sikker mæte, i samsvar med en spesifikasjon som er godkjent av industriiens aktører. Det skal kun utføres service i henhold til anbefalingene gjort av produsenten av utstyret. Vedlikehold og reparasjon som krever assistanse fra annet faglært personale, mA utføres under tilsyn av en person som er kompetent nær det gjelder bruk av brenbare kuldemedian. Apparatet mæ installeres, brukes og oppbevares i et rom med et gulvareal større enn 10 m2. Installasjonen av rørsystemet mær holds til et rom med et gulvareal større enn 10 m2. Rørsystemet mær oppfylle kravene i de nasjonale gass-forskiftene. Den maksimale(OPEN) mengden kulmedium er 2,5 kg.Mekaniske koplinger brukt innendørs mær oppfylle kravene i ISO 14903.När mekaniske koplinger brakes pær nytt innendørs, mA forseglingene skiftes ut og nye mær tas i bruk.När kragekoplingeneBrukes opp igjen innendørs, mA kragedelen produseres pær nytt.Installasjonen av rørsystemet mær holds til et minimum.Mekaniske koplinger mær vare tilgjengelige for vedlikehold.
• Transport av utstyr som ineholder lett antennelig kuldemedium ma oppfylle kravene i

transportforskriftene.

1. Merking av utstyr ved Å benytte skilt mA oppfylle kravene i de lokale forskriftene.
2. Avfallsbehandling av utstyr som brukerlett antennelig kuldemedier maggres i samsvar med nasjonale forskrifter.
3. Lagringen av utstyr / apparat må skje i overensstemmelse med produsentens instrukser.
4. Lagring av pakket (usolgt) utstyr Beskyttelse av oppbevaringspakken skal vare konstruert slik at mekanisk skade på utstyretinne i pakken ikke forårsaker lekkasje av kuldemediumet. Maksimalt antall deler av utstyr som kan lagresammen reguleres ved de lokale forskriftene.
5. Informasjon om service.
   6-1 Kontroller i området

För en starter arbeidet på anlegg som inneholderlett antennelig kuldemedium, er sikkerhetskontroller nõdvendige forå sikre at faren for brann reduseres til et minimum. Ved reparasjoner ved kjølesystemet mä de folgLende forholdsreglene tas før det utfores arbeid ved systemet.

6-2 Arbeidsprosedyre

Arbeid må følge en kontrollert prosedyre for Å redusere risikoen for at brannfarlig gass ell er damp er tilstede mens arbeidet utfores, til et minimum.

Alle som utfører vedlikehold og andre som arbeider i området i nærhen ma fā informasjon om arbeidet som skal utføres. En bør unngå at det arbeides i nærhen. Området rundt arbeidsplassen ma avgrenses. Pase at tilstanden innenfor området er sikret ved Å kontrollere tilstedeværelsen avlett antennelig material.

6-4 Kontroll av tilstedevaerelsen av kuldemedium

Området på kontrolleres med en egen kuldemedium-detektor før arbeidet starter og mens det pagar, for a sikre at teknikeren er oppmerksom pa de potensielt brennbare atmossferene. Pase at utstyret som blir brukt for registrering av EVT. lekkasjer egner seg for bruk medlett antennelig kuldemedium, dvs. at den ikke gir fra seg gnister, at den er tilstrekkelig forseglet og at den ikke løser seg ut.

6-5 Tilstedeveerelse av brannslukningsapparat

Hvis det skal utfores varmt arbeid på kjøleutstyret eller tilhorende deler, mA egnet brannslukningsutstyr vare tilgengelig. Ha et apparat med tørt pulver eller CO_2 brannslukningsapparat tilgengelig i området for pafylling.

6-6 Ingen antennelseskilder

Ingen person som utfører arbeid ved kjolesystemet som bestär av arbeid på rør som inneholder eller som har inneholdtlett antennelig kuldemedium, mA benyttte antennelseskilder på en sikmate at en risikerer fare for brann eller eksplosjon. Alle mulige antennelseskilder, inkludert royking, mA skje med tilstrekkelig avstand fra omraretforinstalljon,reparasjon,fjerning og avfallsbehandling,hvor det eksisterer enfare for atlett antennelig kuldemedium kan sige ut i omgivelsene.For arbeidet skjer, mA omraretrendt utstyret overvåkes for a sikre at det ikke finnesbrannfarerller risiko for antennelse. Skilt med "Royking forbudt"mA plasseresi omraret.

6-7 Ventilert omrade

Sørg for at området er Åpent eller at det er tilstrekkelig ventiliert før du Åpner systemet eller utfører arbeid på varme deler. En grad av ventilasjon ma alltid finnes i løpet av perioden som arbeidet utfores. Ventillasjonen skal på en sikker mæte fordele

kuldemediumet som frigjores og helst drive det ut i atmosfaren.

6-8 Kontroller ved utstyret for kjøling

Der hvor de elektriske komponentene skiftes ut, ma de passer til formalet og stemme med kravene i spesifikasjonen. Til enhver tid ma produsentens retningslinjer for vedlikehold og service folges. Dersom en er i tvil ma produsentens tekniske kundeservice konsulteres. De ffolgende kontrollene ma utfores ved installationsjon närlett antennelig kuldemedium benyttes:

• Mengden som fylles på må tilpasses störrelsen på rommet der delene som ineholder kuldemediumet installereres;
• Viftene og lufteapninger virker som de skal og de er/DDke tette ell er dekket til;
• Dersom en indirekte kjolekrets benyttes, mA sekundaerkretsen kontrolleres for EVT. tilstedeverelse av kuldemedium;
• Merkingen på utstyret på fortsette ä vår synlig og leselig. Merking og skilt som ikke er leselige på korrigeres;
• Kjølerør eller komponenter er installer i en posisjon det er usannsynlig at de utsettes for stoffer som kan korrodere komponenter som inneholder kuldemediumet, medindre komponentene er fremstilt av material som er motstandsdyktig mot korrosjon aller er beskyttet mot korrosjon på en hensiktsmessig mæte.

6-9 Kontroller ved elektrisk utstyr

Reparasjon og vedlikehold ved elektriske komponenter må inkludere innledende sikkerhetskontroller og prosedyrer for inspeksjon av komponenter. Dersom det finnes mangler som kan ha innvirkninger på sikkerheten, må ikke kretsen tilføres elektrisk energia før problemet er løst på en tilfredsstellende mæte. Dersom det er umulig Å korrigere feilen, må en finne en passende, midlertidig lösning. Det må meldes fra om dette til eieren av utstyret slick at alle parter er informerte. De innledende sikkerhetskontrollene må omfatte:

• Tømming av kondensatorene: dette ma gjores på en sikker mæte for a unnga mulige gnister;
• At det ikke finnes elektriske componenter og ledninger somkommen i kontakt under fyllingen, gjenopprettelse eller rensing av systemet;

• At det er kontinuitet i koplingen mot jord.

• Reparasjoner ved forseglede komponenter

Mens reparasjoner ved de forseglede komponentene pagar, ma all elektriske Forsyninger kopies fra utstyret som det arbeides ved for en fjerner forseglet elektrisk Forsyning til utstyret under service, permanent sok etterevt. lekkasje skal vare plassert pa det mest kritiske punktet for a varsole en potensiell farlig situjasjon. Spesiell oppmerksomhet ma ytes for a sikre arbeidet ved de elektriske komponentene. Dekselet er/DDke endret sik at beskyttelsensivaretavirkes. Dette skal inklere skade pa kabler, for stort antall koplinger, terminaler som okay er utforte i henhold til originale spesifikasjoner, skade ved forseglinger, uriktig montering av flensgjennomforing, osv. Kontroller at apparatet er sikkert montert. Pase at forseglinger erler forseglende material okay er forringet sik at de okay lenger tjener formalet oghindre inntrengning av brennbare atmosfaerer. Delene som skiftes ut ma skje i overensstemmelse med produsentens spesifikasjoner.

MERK:

Bruken av silikon tetningsmasse kan hemme effekten av noen typer lekkasjerdeteksjonsutstyr. Egensikre componenter trenger ikke isoleres För det arbeides på dem.

1. Reparasjon ved egensikre componenter

Ikke på for permanent induktiv eller kapasitans last til kretsen uten Å sikre deg om at dette ikke vil overstige tillatt spenning og strøm tillatt for utstyret som er i bruk. Egensikrekomponenter er de eneste typene som det kan arbeides på i nærvær av brannfarligatmosfare. Testapparatene ma vare riktig justerte. Skift ut komponenter kun med deler som spesifiseres av produsenten. Andre deler kan resultere i antenning i atmosfaren pga.lekkasje av kuldemEDIUMet.

9. Kabling

Kontroller at kablingen ikke utsettes for slitasje, korrosjon, for høyt trykk, vibrasjon, skarpe kanter eller andre vanskelige omgivelsesforhold. Kontrollen ma øgsa ta i betraktning effektene fra foreldelse eller kontinuereg liv vibrasjon fra kilder som kompressorer eller vifter.

10.Pavisning av brennbare kuldemedier

Under ingen omstendigheter mA potensielle antennelskilder brukes i sket etter ell er. pavisning av lekkasje av kuldemediumet. En haloid lykt (eller enhver annen detektor som braker levende flamme) ma ikke benyttes.

11.Metoder for aoppage lekkasje

De følgende metodene forå oppdage lekkasje er ansett som akseptable for system som inneholderlett antennelig kuldemedier:

• Elektronisk lekkaswedetektorer skal benyttes til a oppdagelett antennelige kuldemedier, men det er mulig at de/DDke har tilstrekkelig folsomhet, ellr at de trenger ny kalibrering (sokeutstyr skal kalibreres i et omrade fritt for kuldemediumet.)

• Pase at detektoren/DD er en potensiell antennelseskilde og at den egner seg for kuldemediumet som benyttes.

• Utstyr for öppdage lekkasje må stilles inn til en prosentandel av LFL av kuldemediumet og må justeres i henhold til kuldemediumet som brukes og en passende prosentandel av gass (maksimalt 25%) er bekreftet.

• Væsker for øoppage lekkasje egner seg for bruk med de flete kuldemedier, menBruken av rengjøringsmidler som ineholder klor ma unngås sider klor reagere medkuldemediumet og korrodere kobberrørene.

• Dersom det er mistake om en lekkasje, ma all apen ild fjernes/slukkes.

• Hvis det oppdages en lekkasje av kuldemediumet som krever hardlodding, ma alt kuldemediumet fjernes fra systemet, aller isoleres (ved hjelp av avstengingsventiler) i en del av systemet på sikker avstand fra lekkasjen.

• Oksygen-fri nitrogen (OFN) på deretter tømnes igjennom systemet både før og mens hardloddingen pågår.

12.Fjerning og evakuering

• Når en Åpner kjølekretsen for Å utføre reparasjoner - eller av andre grunner mA normale prosedyrer følges. Det er uansett viktig at den sikreste framgangsmåten følges sider det handler omlett antennelige stoffer.

• Fjern kuldemediumet;
• Tøm kretsen med inertgass;
  Evakuer;
  Tøm igjen med inertgass;
• Apne kretsen ved Å kutte eller lodde.

Fyllingen av kuldemediumet må skje i egnede beholdere for gjenbruk. Systemet må "skylles" med OFN (oksygen-fri nitrogen) for at,enheten skal vare sikker.Det er mulig at\ denne prosessen må gjentes flere ganger. Komprimert luft eller oksygen må ikke brukes

til dette formålet. Skylling må oppnås ved Å stanse pafyllingen helt til arbeidstrykket oppnås, deretter luftes det ut i atmosfæren og til slutt er anlegget vakuumert. Denne prosessen må gjentes helt il kuldemediumet befinner seg i systemet. Når den siste etterflyllingen er gjort, må systemet ventileres ned til atmosfærisk trykk for at det skal kinne fungere. Denne operasjonen er absolutn ødvendig dersom rørene skal loddes. Pase at uttaket til vakuumpumpen ikke befinner seg iærhen avlett antennelige kilder og at det er vakuum i systemet med OFN (oksygen-fri nitrogen) og at det fortsatt er mulig Å ventilere.

13.Prosedyrer for etterfylling

I tillegg til de normale prosedyrene for etterfylling, ma de folgende kravene respekteres:

• Pase at de ulike kjolemediene ikke forurenses ved bruk av utstyr for fetterfylling.
• Slanger og ledninger på vår sverige som mulig forå redusere(OPEN) mengden av kuldemedium som disse ineholder.
  -Beholderne mä sta i oppreist stilling.
• Pase at kjolesystemet er koplet mot jord frol du etterfyller systemet med kuldemedium.
• Merk systemet nár etterfyllingen er fullfort (dersom det ikke allerede er gjort).
• Du ma vare svært oppmerksom slick at kjølesystemet ikke overfylles. Før etterfyllingen av systemet ma det trykktestes med OFN (oksygen-fri nitrogen).

Systemet ma testes for evt. lekkasje ved fullfort operasjon men for det settes ut i drift.

En oppfølgingstest ma utfores for installsjonsplassen forlates.

14.Avvikling

Fördenne prosedyren utføres, er det helt nödvendig at teknikeren kjenner til utstyret i alle dets detaljer. En anbefaler at han/hun er erfaren og at sikre prosedyrer benyttes for à ta sikkert varé på kuldemediumet. För oppgaven utføres, skal det tas en prove av oljen og kuldemediumet dersom det er nödvendig Å utføre analyser før gjenbruik av det gjenvunnede kuldemediumet. Det er viktig at elektrisk kraft er tilgjengelig før oppgaven pâbegynnes.

a. Bli kjent med utstyret og hvordan dette virker.
b. Kutt tilforselen av elektrisk strøm fram til systemet.
c. För du forsøker à utføre prosedyren, pase at:

• Mekanisk verktøy for händteringen er tilgengelig, dersom det kreves, for händtering av beholderne med kuldemedium;
• Alt personlig verneutstyr er tilgjengelig og brukes på riktig mæte;
• Gjenvinningsprossessen overvåkes til enhver tid av en kompetent person;
• Utstyret for gjenbruk og beholderne oppfyller kravene i de gitt standardene.

d. Pump ned kjolesystemet, dersom det er mulig.

e. Dersom det er umulig Å oppnåvakuum, lag en manifold sik at kuldemediumet kan fjernes fra de forskjellige delene i systemet.
f. Pase at beholderen er plassert pa vektene for gjenbruik skjer.
g. Start maskinen for gjenbruk og gå fram i henhold til produsentens instrukser.
h. Beholderne ma ikke overfylles. (Ikke mer enn 80% volumvæske påylling).
i. Det maksimal arbeidstrykket ved beholderen ma ikke overskrides,/DDke en gang midlertidig.
j. Nár beholderne er riktig fylte og prosessen er fullført, ma du kontrollere at beholderne og utstyret raskt fjernes fra installationsplassen og at alle stengeventilene på utstyret er lukket.

k. Gjenvunnet kuldemediummaticke fylles paa et annet kjolesystem for det er gjort rent og er kontrollert.

15.Merking

Utstyr må merkes med at det er tatt ut av drift og tomt for kuldemedium. Merket må dateres og signeres. Pase at det finnes merker pa utstyret som fastsetter at utstyret inneholderlett antennelig kuldemedium.

16.Gjenvinning

När kuldemediumet fjernes fra et system, enten ved service eller ved avvikling, er det viktig med erfaring og gode prosedyrer for Å fjerne kuldemediumet på en sikker måte. Ved overføringen av kuldemediumet i beholderne, pase at kun beholderere som er egnet for gjenbruk av kuldemedier benyttes. Pase at du har tilgjengelig det riktige antall beholderere for Å dekkeht hele systemet. Alle beholderne som skal benyttes for gjenbruk av kuldemediumet er merket for det gitte kuldemediumet (f.eks. spesialbeholderere for gjenbruk av kuldemedium). Beholderne må vår komplette med trykkavlastningsventil og tilhorende avstengningsventiler i god stand. Tomme beholderere for gjenbruk må fjernes, og dersom det er nødvendig, kjoles ned før gjenbruken skjer. Utstyret som benyttes for gjenbruk må vår i god stand med et sett med instrukser som omhandler utstyret som er tilgjengelig og at det er egnet for gjenbruk avlett antennelig kuldemedium. I tillegg, må flere kalibrerte vekter vare tilgjengelige og i god driftsstand. Slangene må inkludere lekkasjefrie frakoplingsenheter og vare i god stand. Før du tar i bruk gjenbruksmaskinen, kontroller at den er i god driftsstand, at den er riktig vedlikeholdt og at enhver tilkoplet elektrisk component er forseglet for Åhindre at det oppsträbrann dersom kuldemediumet slippes ut. Konsulter produsenten dersom du er i tvil. Den gjenvunnede kuldemediumet må returneres til leverandoren av kuldemediumet i riktige beholderere for gjenbruk, og med et tilhorende dokument som bekrefter overføringen av avfallsstoffer. Du må ikke blande kuldemediumet i enchetene for gjenbruk og spesielt ikke i beholderne. Dersom kompressorer erller kompressorolje må fjernes, må du pase at disse er redusete til et akseptabelt niva for Å sikre at detlett antennlige kuldemediumet ikke blir værende i smøremiddelet. Prosessen med Å fjerne stoffet må skje Forkomspressoren returneres til leverandorene. Kompressorenheten må kun varmes ved elektrisk oppvarming for at这部分 prosessen skal gå raskere. När oljen tommas fra systemet, må dette skje på en sikker måte. När du flytter erller omplasserer klimaanlegget, må du konsultere erfarne serviceteknikere for Å koble fra og installere encheten igjen. Ikke plasser elektriskeprodukter erger gjenstander under enchetene hverken innendørs aller utendørs. Kondens som drypper fra enchetene kan fore til at de blir våte, dette kan fore til skade eller funksjonsfeil ved dine eiendeler. Pase at ventillasjonsapningene er frie for hindringer. Apparatet må oppbevares i et godt ventilert området hvor rommets størrelse samsvarer med arealet i rommet sikdet ble spesifisert for drift. Apparatet må oppbevares i et rom hvor det ikke finnes øpen ild (for eksempel ved et gassapparat i drift) oglett antennelige kilder (for eksempel en elektrisk varmeovn i drift). Det er/DDke tillatt med gjenbruk av mekaniske kopingsstykker og kragekoplinger.

Produktbeskrivelse

Innendorsenhet

Figure nieCDFnabxoer berapst an standardmodel,sett utenfra. Derfor kan formen variere noe fra det klimaanlegget du har valgt.

Forklaring av symbolene som vises pa innendors- og utendarsenhet.

	ADVARSEL	Dette symbolet viser at apparatet benyttter etlett antennelig kuldemedium, og dersom dette lekker skapes det en ekstern antennelseskilde og det er fare for brann.
	PASS PÅ	Dette symbolet indikerer at driftshåndboken på leses nøye.
	PASS PÅ	Dette symbolet indikerer at personalet som er ansvarlige for driften på händtere utstyret i overensstemmelse med instruksene i installasjonshåndboken.
i	PASS PÅ	Dette symbolet viser at informasjon, som driftshåndboken og installasjonshåndboken, er tilgengelig.

Brukergrensesnitt

88

Temperaturindikator (1)

Viser innstilt temperatur.

Den viser "FC" som pāminnelse om at filteret m gjores rent.

Wi-Fi indicator (2)

Den blinker raskt (3 Hz) nár den kopler seg til ruter aller den mister tilkoplingen til ruter.

Den blinker langsomt (1.5 Hz) när den koplet til ruter men den er/DDke koplet til cloud.

Den gár over til'ä lyse fast nár Wi-Fi er fullstendig tikoplet.

Indicator for monitoring av filter (4)

Indikator for monitoring av filter blinker etter 720 brukstimer som paminnelse om at filteret ma qores rent.

Etter at filteret er gjort rent, trykk pa knappen for reset filter pa innendorsenheten bak frontpanelet for avbryte blinkingen av indikatoren for monitoring av filter.

Fuktighetsindikator (5)

Den tennes nár den viser fuktighetsnivaet.

Den tennes ved innstilling av tid.

Den slukker nár operasjonden ved bruk av timer avsluttes.

Indikator for Running (Driftsindikator) (6)

Den tennes ved drift.

Den blinker ved avriming av utendors enchet.

Indicator for Sleep (Hvile) (8)

Den tennes nár modus for hvile er stilt inn, indicatoren for "Running" vil blinke 10 ganger fahr hele display slukkes.

Sett batteriene inn i RC (fjernkontrollen)

1. Sett inn en stift og trykk batteridekselet forsiktig ned og dytt i pilens retning for a fnerne, som vist.
2. Sett pã plass 2 AAA batterier (1.5V) i batterirommet. Pâse at "+'' og "-" polaritet er riktig plassert.
3. Lukk batteridekelet pa fjernkontrollen.

- Forehandsinnstilling av fernkontrollen

• Hver gang det skiftes batterier pa fjernkontrollen, vil fjernkontrollen stilles inn pa modus for Varmepumpe. Varmepumpens AC fjernkontroll kan benyttes til a kontroller nedkjøling kun pa AC modeller.

Bruk RC (fjernkontrollen) for a kontrollere apparatuset

For a styre apparatet ved hjelp av fjernkontrollen, rett fjernkontrollen mot mottakeren til innendors enhet, for a vaere sikker pa a oppna kontakt.
- For a sending en melding fra fjernkontrollen, vil symbolet blinke i 1 sekund. När meldingen mottas, gir apparatet fra seg en pipe-lyd.

Fjernkontrollen vil kinne styre klimaanlegget med en avstand pa opp til 7 m.
Hver gang batteriene skiftes ut i fernkontrollen, forhandsinstilles fernkontrollen til modus for Varmepumpe.

Merk: vennligst følg instruksene som passer for fjernkontrollen du mottar for bruk av Klimaanlegget.

Beskrivelse av knappenes funksjon (P1-03)

1. ON/OFF (PÄ/AV)-KNAPP

Starter og stanser apparatet ved a trykke pa donne knappen.

3. FAN (VIFTENS) KNAPP

Brukt for a velge viftens hastighet i sekvensen auto, high (hoy), medium (middels) ell low (lav).

4-5. TEMPERATURKNAPP

Brukt for a velge romtemperatren. Brukt for a stille inn tiden i timer modus. 6.6th SENSE KNAPP

Stiller inn erer eliminerer brumen av 6^th sense.

7. SWING (SVINGING) KNAPP

Stanser eller starter horizontal regulating av luftventil ved at den svinger og stiller inn onsket retning for luftstrømmen, opp/ned.

10-11. HUMIDITY (FUKTIGHET) KNAPP

Brukt for a stille inn onsket niva for fuktigkeit, disse er kun tilgengelig med 6th SENSE modus.

16. SUPER SILENT (STILLE) KNAPP

Brukt for a starte ell er stanse super stille funksjon for a oppn omgivelser uten stoy.

2. MODE (MODUS) KNAPP

Brukt for a velge driftsmodus. I sekvens for Nedkjoling, oppvarming ell er vifte.

Brukt for a velge modus for hvile i sekvensen sleep 1, sleep 2, sleep 3 sleep 4 og sleep off.

9.AROUND U (RUNDT DEG) KNAPP

Brukt for a stille inn eller slette

funksjonen Around U.

12.JET (HURTIG) KNAPP

Brukt for a starte ell stanse rasknedkjoling ell oppvarming.

13.DIM (LYSSTYRKE) KNAPP

Brukt for a sla pa uller av lyset pa display pa innendors enhet.

14.WI-FI KNAPP

Brukt for a stille inn tidspunktet for a sla pa erler av apparatet.

Symbol pa RC (fjernkontrollens) display

RC (fjernkontrollen) gjores aktiv ved at det trykkes pa knappen UNLOCK (frigjoring)

Indicator for Cooling (nedkjolng) Auto fan speed (viftens hastiget) Sleep indicator h vile) 1

Humidity plus (Fuktighet pluss) indicator

88 h Display for innstilling av timer

Signal transmission (overforing av signal)

Trykk pa knappen,
bakgrunnsbelysningen
tennes og

funksjonsknappene
vil vaere aktive for
bruk Tynkjaer

bruk. yrkkng for a blokkerg

Fernkontrol

Dersom fjernkontrollen
ikke brukes i 10 s,
vil den blokkeres
automatisch.

Fjernkontroll

Beskrivelse av knappenes funksjon (J1-3)

1. ON/OFF (PA/AV)-KNAPP

Starter og stanser apparatet ved a trykke pa denne knappen.

2. MODE (MODUS) KNAPP

Brukt for a velge driftsmodus i sekvensen Cooling (nedkjoling),

dry (torking), fan only (kun vifte) eller heating (oppvarming).

3.FAN (VIFTE) KNAPP

Brukt for a velge viftens hastigkeit i sekvensen auto, high (hoy), medium (middels) ell low (lav).

4-5.TEMPERATURKNAPP

Brukt for a velge romtemperaturen. Brukt for a stille inn tiden i timer modus og riktig klokkeslett.

6.6^TH SENSE KNAPP

Stiller inn ell er sletterBruken ay 6^th sense.

7. SWING (SVINGING) KNAPP

Stanser eller starter horizontal regulering av luftventil ved at den svinger og stiller inn onsket retning for luftstrømmen, opp/

ned.

Stiller inn ell er sletter bruken av Hvilemodus i sekvensen

9. AROUND U (RUNDT DEG) KNAPP

Brukt for a stille inn ell slette fungksjonen Around U.

10. TIMER ON/CLOCK (TIMER PÄ/KLOKKE) KNAPP

Brukt for a stille inn virkelig tid.

Brukt for a stille inn ell erer slette aktivering av timer.

11 TIMER OFF (TIMER AV) KNAPP

Brukt for a stille inn ell er slette deaktivering av timer.

12.JET (HURTIG) KNAPP

Brukt for a starte ell stanse modus for rask nedkjoling ell oppvarming.

13. DIM (LYSSTYRKE) KNAPP

Brukt for a sla papeer av lyset pa display pa innendors enhet. 14. POWER SAVE (ENERGISPARING) KNAPP

Brukt for a starte ell stanse energisparingsfunksjonen.

1. SUPER SILENT (STILLE) KNAPP

Brukt for a starte ell stanse super stille funksjon for a oppna omgivelser uten stoy.

Symbol pà RC (fjernkontrollens) display

Indikator for Cooling (nedkjolng) Sleep 1 indicator (hvile) Auto fan speed (vivens hastiget) Jet (hurtig) Indikator
Dry indicator (torking) Sleep 2 indikfor (hvile)
Fan only (Kun viffe) indicator Sleep Indicator (hvile)
Heating (oppvarming) indicator Sle64 indikator (hvile)
6 ^th SENSE indicator Around U (rundtdeg) indicator Super silent (super stille) indicator

Signal transmission (overforing av signal)

Display for innstilling av timer 1:88

Display current time (Vis gjeldende tid)

Display fpr innstilling av temperatur

Power save (energisparing) indicator

BESKYTTELSE

Driftsbetingelser

Verneanordningen kan utloses og stanse apparatet i de tilfellene som er listet opp nedenfor.

Oppvarming Uten	dørs temperatur er over 24°C
	Utendørs temperatur er under -7°C
	Romtemperatur er over 27°C
Nedkjøling Uten	dørs temperatur er over 43°C
	Romtemperatur er under 21°C
Avfukting Romtempen	noperatur er under 18°C

Dersom klimaanlegget stared modus for COOLING ellER DRY med apne dorer ell er vinduer over lengre tid nar den relative fuktigheten overskrider 80% er det mulig at dugg drypper for utlopet. Verneanordningens funksjoner Vent i minst 3 minutter for du starter oppenheten etter driftsstans eller skifte av modus mens anlegget er i drift. Etter tlikopling til stromnett et og oyeblikelig paIaing av apparatet, er det mulig at anlegget trenger yttterligere 20 sekunder for det begynner a virke. Dersom alle funksjoner er stanset,trykk pa ON/OFF knappen igjen for a starte opp pa nytt. Timer ma stilles inn pa nytt der som den er blitt slettet.

Funksjoner i modus for AVKJOLING Anti-frysing

Nar temperaturen til innendors varmeveksler synker til 0^ eller lavere, vil kompressoren stanse driften for a beskyttet apparatuset.

Funksjoner i modus for OPPVARMING

Forvarmer

For a unnga at kald luft blases ut, trengs det 2-5 minutter for a forvarme innendors enchet for a starte OPPVARMINGEN. Viften innendors vil icke virke under forvarmingen.

Opptining

Nar apparatuset benytttes til OPPVARMING vil det tines (de-ice) automatisk for a oke effektiviteten. Denne prosedyren varer vanligvis 6-10 minutter. Ved opptining stanser viften og indikatoren for drift blinker.

Nar optiningen er fullfort, returner den til modus for OPPVARMING automatisk.

Gjør ren panelet framme på Innendørs enchet

1. Kople fra stromforsyningen

Slà av apparatet fór du kopler den fra stromforsyningen.

2. Fjern panelet framme

Apne panelet framme sik det vises ved pilen (Fig. A).

Dra i sporene pa sider av frontpanelet med kraft for a ta ut frontpanelet (Fig. B).

3. Gjør rent panelet framme

Tork med en myk og torr klut. Bruk lunkent vann (under 40^ ) for a gjore rent dersom apparatet er svart skittent. La det torke etter at du har gjort det rent.

4. Monter og lukk panelet framme

Monter og lukk panelet framme ved a dytte det nedover.

Merk:

• Ikke bruk stoffer som bensin eller poleringsmiddel for a gjore apparatet rent.

Kke sprut vann på innendørsenheten Farlig! Elektrisk stot!

Gjør rent luftfilteret

Det er nodsvendig a gjore rent luftfilteret etter at du har brukt det i omtrent 200 timer. Gjor rent luftfilteret haver andere uke dersom klimaanlegget fungerer i omgivelser som er spesielt skitne.

1. Kople fra stromforsyningen

Slà av apparatet fór du kopler den fra stromforsyningen.

2. Tautluftfilteret (Fig.C).

1. Apne panelet framme. 2. Trykk forsiktig på filterets handtak. 3. La filteret gli ut.

3. Renhold av luftfilteret (Fig. D)

Dersom filteret er svært skittent, ma det vaskes med en løsning med lunkent vann og nøytralt rengjøringsmiddel.

1. Monter filteret tilbake pã plass, trykk pã knappen for reset filter (Fig.E) pã høyre side ved Å benytte en rund stift og lukk panelet framme.

Merk:

• For à unngå skade mä du ikke berøre ribbene til innendørsenet med fingrene etter at du har fernet filteret.
• Du mä ikke forsøke Å gjøre klimaanlegget rent innvendig på egen.Hand.
• Ikke vask filteret i vaskemaskinen.

INNGREP INØDSSITUASJON

a trykke pa on/off bryteren plassert pa innendarsenheten.

• Sla apparatet pa: nár apparatet er av, trykk pa knappen, det vil starte a fungere i 6th SENSE modus.
• Slå apparatet av: nar apparatet er pa, trykk pa knappen, enheten vil stanse a fungere.

kraftforsyningen, trykk på ON/OFF knappen for encheten innendørs og hold nede i over 5 sekunder, auto_restart er innstilt nag summeren aktiveres.

Dersom auto_restart er stilt inn, trykk pa ON/OFF knappen for encheten innendors og hold nede i over 5 sekunder, auto_restart funksjonen slettes nar summeren utstoter en lyd og klimaanlegget befinner seg i standby-modus.

Avfallsbehandling av batteriene

For a beskytte naturressurser og for a fremme gjenbruk av material, vennligst skill batteriene fra annen type avfall og resirkuler dem gjennom ditt lokale, Gratis system for kildesortering av batteri.

Installsjonsinstrukser

Installasjonsdiagram

Kabelspesifikasjoner

Kapasitet (Btu/h)	Strømledning	Strømledning for tilkoling
	Type	Normalt tverrsnittareal	Type	Normalt tverrsnittareal
7K, 9K, 12K H07R	RN-F 1,0mm	2X3 H07R	RN-F 1,0mm	2X5
18K H07RN-F	1,5mm	2X3 H07R	RN-F 1,5mm	2X5
24 K H07RN-F	2,5mm	2X3 H07R	RN-F 2,5mm	2X5

Driftsproblemer skyldes ofte sma arsaker, vennligst sjekk og referer til ffolgende diagram for du kontakter kundeservicen. Du vil kunne spare tid og unodvendige utgifter.

Problem Analyse
Virker ikke	Er vernet eller sikringen,gätt?Vennligst vent i 3 minutter og start igjen,det er mulig at vernet hinderer at,enheten virker.Er fjernkontrollens batterier utladde?Er stopselet ikke satt riktig i?
Ingen luft for nedkjøling eller oppvarming	Er luftfilteret skrittent?Er inntakene eller utslippene til klimaanlegget blokkerte?Er temperaturen stilt riktig inn?Er dører eller vinduer øpane?
Ikke effektiv kontroll	Har det vært en sterk forstyrlse (fra overdreten statisk elektrisitetutladning,unormal spanning i strømforsyningen)? Vær oppmerksom på at driften vil,være unnormal,i dette tilfelletmxdu koble fra strømforsyningen og koble til igjen etter 2-3 sekunder.
Virker ikke med det samme	3 minutters forsinkelsevil inntreffnár du skifter modus og apparatet er i drift.
Spesiell lukt	Denne luktenkommen fra en annen kilde som møbler,sigaretter osv. som suges inn i,enheten og blåser ut sammen med luften.
En kan hore rennende vann	Normal adferd som skyldes strømmen av kuldemediumet i klimaanlegget.Lyd av opptiningi modus for oppvarming.
Knakelyd	Lyden kan,være etresultat av at panelet framme ekspanderer erller trekker seg sammenpogrnn av endringer i temperaturen.
Damp/TRimmer ut av utløpet	Damp er tilstede i rommet med lav temperatur? Normal adferd på grunn av kjølig luft fra,enheten innendørs ved driftsmodus for COOLING (NEDKJØLING)eller DRY (TØRKING).
Indikatoren fordrift blinker meninnendørs vitfte stanser.	Enheten skifter fra modus for oppvarming til defrost. Indikatoren slukkes og returnerer til modus foroppvarming.

Merk: Dersom problemene vedvarer, slå av apparatet og kople det fra strømforsyningen, ta deretter kontakt med ditt nærmeste godkjente Whirlpool Kundeservicesenter. Forsök ikke á fjerne, reparere, demontere, aller endre på apparatet på egenhand.

KUNDESERVICE

Dersom feilen ikke forsvinner på har utfør kontrollene over,kontakt kundeservice.

Vennligst oppgi:

• en kort beskrivelse av feilen;
• den nøyaktige klimaanleggmodellen;
• servicenummeret (dette er nummeret du finner under ordet Service på service-merket som er plassert på sider aller i bunnen av encheten innendors).
  Servicenummeret finner du ogsa i garantiheftet
• din fuller adrresse;
  ditttelefonnumber.

Dersom det er nødvendig med reparasjoner, ta kontakt med Kundeservicesenteret (Bruk av originale resedeler og skikkelig reparasjon garanteres).

Du ma legge ved den originale fakturaen.

Dersom man ikke følger disse anvisingene, kan det g' utover sikkerheten og kvaliteten på produit.

SERVICE

0000 000 0000

Merk: dersom du onsker en fullstendig brukerveiledning for apparatet ditt, vennligst last den ned fra nettstedet ved a benytte lenken nedenfor: docs.whirlpool.eu ved a benytte QR-koden.

VIGTIGT AT LAESE OG OVERHOLDE

• Download den fulde vegledning med de detailjerede oplysninger om installation, service, vedligeholdelse og reparation fra docs.whirlpool.eu.

6-6 Ingen antaendelseskilder

12.Fjernelse og tømning

Den følgende procedure skal følges:

-Fjernkolemiddel;
- Rens kredsen med inert gas;
- Tøm;
- Rensigen med inert gas;

• Abn kredsen ved at skare eller lodde.

Opvarmning Tem	peratur.udenfor på over 24°C
	Temperatur.udenfor på under -7°C
	Temperatur i rummet på over 27°C
Afkøling Tempera	tur.udenfor på over 43°C
	Temperatur i rummet på under 21°C
Affugtning	Temperatur i rummet på under 18°C

Abn frontpanelet som vist med pilen (Fig. A).

1. Genmonter og luk frontpanelet

Genmonter frontpanelet og suk det ved at trykke det nedad.

Bemerk:

Bemerk: Sluk for apparatet og kobl det fra strømforsyningen, his problemerne varer ved, og kontakt herefter det nærmeste autoriserede Whirlpool-servicecenter. Forsøg aldrig på at flytte, reparere, demontere eller modificere apparatet på egen.Hand.

SERVICE

IHdkaTop fHyKcii «Jet»
