SPIW309L - Ilmastointilaite WHIRLPOOL - Ilmainen käyttöohje ja opas

Merkki	Whirlpool
Malli	SPIW309L
Tuotetyyppi	Seinään asennettava split-ilmalämpöpumppu
Jäähdytysteho (BTU/h)	9000 (arvio)
Lämmitysteho (BTU/h)	9000 (arvio)
Kylmäaine	R32, GWP 675
Suurin kylmäainemäärä	2,5 kg
Sähkönsyöttö	220-240 V ~ 50 Hz
Tarvittava katkaisija	16 A (9K/12K)
Huoneen vähimmäispinta-ala	10 m²
Toimintatilat	Jäähdytys, lämmitys, tuuletus, kuivaus, 6th Sense, Sleep, Jet, Around U
Tuulettimen nopeudet	Auto, korkea, keskitaso, matala
Wi-Fi-toiminto	Kyllä, Whirlpool-sovelluksen kautta
Ilmansuodatin	Pestävä, puhdistus 200 tunnin välein
Suodattimen puhdistuksen ilmaisin	Vilkkumisvalo 720 tunnin jälkeen
Automaattinen uudelleenkäynnistys	Kyllä, ohjelmoitava
Kaukosäädin	Mukana, kantama jopa 7 m
Kaukosäätimen virta	2 AAA-paristoa 1,5 V
Sisäyksikön mitat (LxKxS)	Noin 790 x 270 x 200 mm (arvio)
Ulkoyksikön mitat (LxKxS)	Noin 700 x 550 x 250 mm (arvio)
Sisäyksikön paino	Noin 8 kg (arvio)
Ulkoyksikön paino	Noin 25 kg (arvio)
Äänitaso (sisä)	Noin 25-45 dB(A) (arvio)
Energialuokka	Ei määritelty (arvio A+ tai A++)
Turvallisuus	Jäätymissuoja, automaattinen sulatus, turvapysäytys, maadoitus, vikavirtasuoja 30mA
Huolto	Paneelin ja suodattimen puhdistus, älä käytä höyryä
Takuu	Katso takuukirjanen
Huoltopalvelu	Ota yhteys Whirlpooliin, varaa sarjanumero ja malli

Usein kysytyt kysymykset - SPIW309L WHIRLPOOL

Kuinka puhdistaa ilmansuodatin?

Sammuta ja irrota laite pistorasiasta. Avaa etupaneeli, irrota suodatin, pese se haalealla vedellä ja miedolla pesuaineella, kuivaa se, asenna takaisin ja paina suodattimen nollauspainiketta.

Mitä tarkoittaa suodattimen vilkkumisvalo?

Suodattimen valvontavalo vilkkuu 720 käyttötunnin jälkeen muistuttaakseen sinua puhdistamaan ilmansuodattimen. Puhdistuksen jälkeen paina nollauspainiketta.

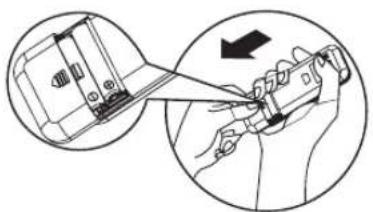

Kaukosäädin ei toimi, mitä tehdä?

Tarkista paristot (2 AAA) ja niiden napaisuus. Varmista, ettei kaukosäätimen ja sisäyksikön vastaanottimen välillä ole esteitä. Jos ongelma jatkuu, vaihda paristot tai ota yhteys huoltopalveluun.

Ilmalämpöpumppu ei jäähdytä kunnolla, mahdollisia syitä?

Tarkista, ettei suodatin ole likainen, ilmanotto- ja poistoaukot eivät ole tukossa, lämpötila on asetettu oikein ja ovet/ikkunat ovat kiinni. Odota 3 minuuttia sammutuksen jälkeen ennen uudelleenkäynnistystä.

Kuinka käyttää 6th Sense -toimintoa?

Paina kaukosäätimen 6th SENSE -painiketta. Tämä toiminto säätää automaattisesti lämpötilaa, kosteutta ja tuulettimen nopeutta optimaalisen mukavuuden saavuttamiseksi.

Käyttövalo vilkkuu ja tuuletin pysähtyy, onko tämä normaalia?

Kyllä, tämä tapahtuu automaattisen sulatuksen aikana lämmitystilassa. Sulatus kestää 6–10 minuuttia, minkä jälkeen laite palaa normaaliin lämmitykseen.

Voinko käyttää jatkojohtoa?

Ei, älä koskaan käytä jatkojohtoa, moniliitintä tai adapteria. Kytke laite suoraan maadoitettuun seinäpistorasiaan.

Kuinka asettaa ajastin?

Käytä kaukosäätimen TIMER ON ja TIMER OFF -painikkeita kytkentä- ja sammutusajan ohjelmointiin. Paina lämpötilapainikkeita ajan asettamiseksi.

Mitä kylmäainetta tämä laite käyttää?

Kylmäaine on R32 (GWP 675). Se on syttyvää. Asennuksen ja huollon tulee suorittaa sertifioitu ammattilainen.

Kuinka ottaa yhteyttä huoltopalveluun?

Ennen huoltopalveluun ottamista, tutustu vianmääritysoppaaseen. Pidä valmiina tarkka malli, sarjanumero (tarran 'Service'-kohdassa), osoite ja puhelinnumero. Käytä sivustoa docs.whirlpool.eu tai takuukirjasessa olevaa numeroa.

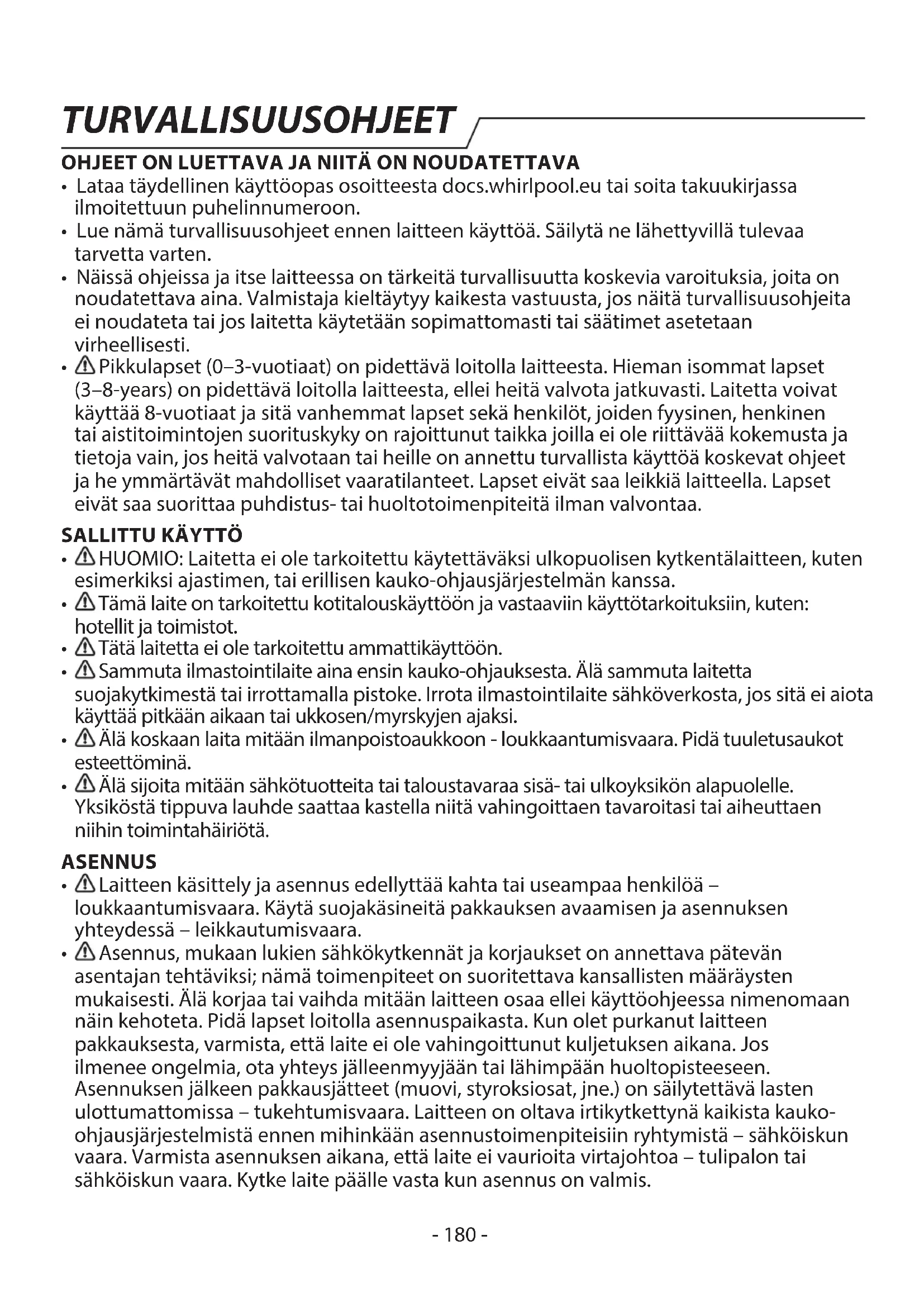

KÄYTTÖOHJE SPIW309L WHIRLPOOL

• Lataa taydellinen käyttoopas osoitteesta docs.whirlpool.eu tai soita takuukirjassa ilmoitettuuun puhelinnumeroon.
• Lue namä turvallisuusohjeet ennen laitteen käyttoa. Säilytä ne lahettyvillä tulevaararettya varten.
• Näissä ohjeissa ja itse laitteessa on tärkeitä turvallisuutta koskevia varoituksia, joita on noudatettava aina. Valmistaja kieltäytyy kaikesta vastuusta, jos naitä turvallisuusohjeita ei noudateta tai jos laitetta käytetän sopimattomasti tai saatimet asetetaan virheellisesti.
• Pikkulapset (0–3-vuotiaat) on pidettäva loitolla laitteesta. Hieman isommat lapset (3–8-years) on pidettäva loitolla laitteesta, elleiheitä valvota jatkuvasti. Laitetta voivat käyttaa 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joiden fyysinen, henkinen tai aistitoimintojen suorituskyk on rajoittunut taikka joilla ei ole riittäväkokemusta ja tietoja vain, josheitä valvotaan tai heille on annettu turvallista käyttoa koskevat ohjeet ja he ymmärätvät mahdolliset vaaratilanteet. Lapset eivät saa leikkä laitteella. Lapset eivät saa suorittaa puhdistus- tai huoltotoimenpiteitä ilman valvontaa.

SALLITTU KÄYTTÖ

HUOMIO: Laitetta ei ole tarkoitettu kaytettavaksi ulkopuolisen kytkentälaitteen, kuten esimeriksi ajastimen, tai erillisen kauko-ohjausjarkestelmän kanssa.
- Tämä laite on tarkoitettu kotitalouskayttoön ja vastaaviin kayttotarkoituksiin, kuten: hotellit ja toimistot.
Tata laitetta ei ole tarkoitettu ammattikayttoen.
- Sammuta ilmastointilaite aina ensin kauko-ohjauksesta. Älä sammuta laitetta suojakytkimestä tai irrottamalla pistoke. Irrota ilmastointilaite sahköverkosta, jos sitä ei aiota käyttaa pitkään aikaan tai ukkosen/myrskyjen ajaksi.
- Älä koskaan laita mitään ilmanpoistoaukkoon - loukkaantumisvaara. Pidä tuuletusaukot steettöminä.
- Alä sijoita mitään sahkötuotteita tai taloustavaraa sisä- tai ulkoyksikon alapuolelle. Yksikostä tippuva lauhde saattaa kastella niitta vahingoittaen tavaroitasai tai aiheuttaen nijhin toimintahäiriöta.

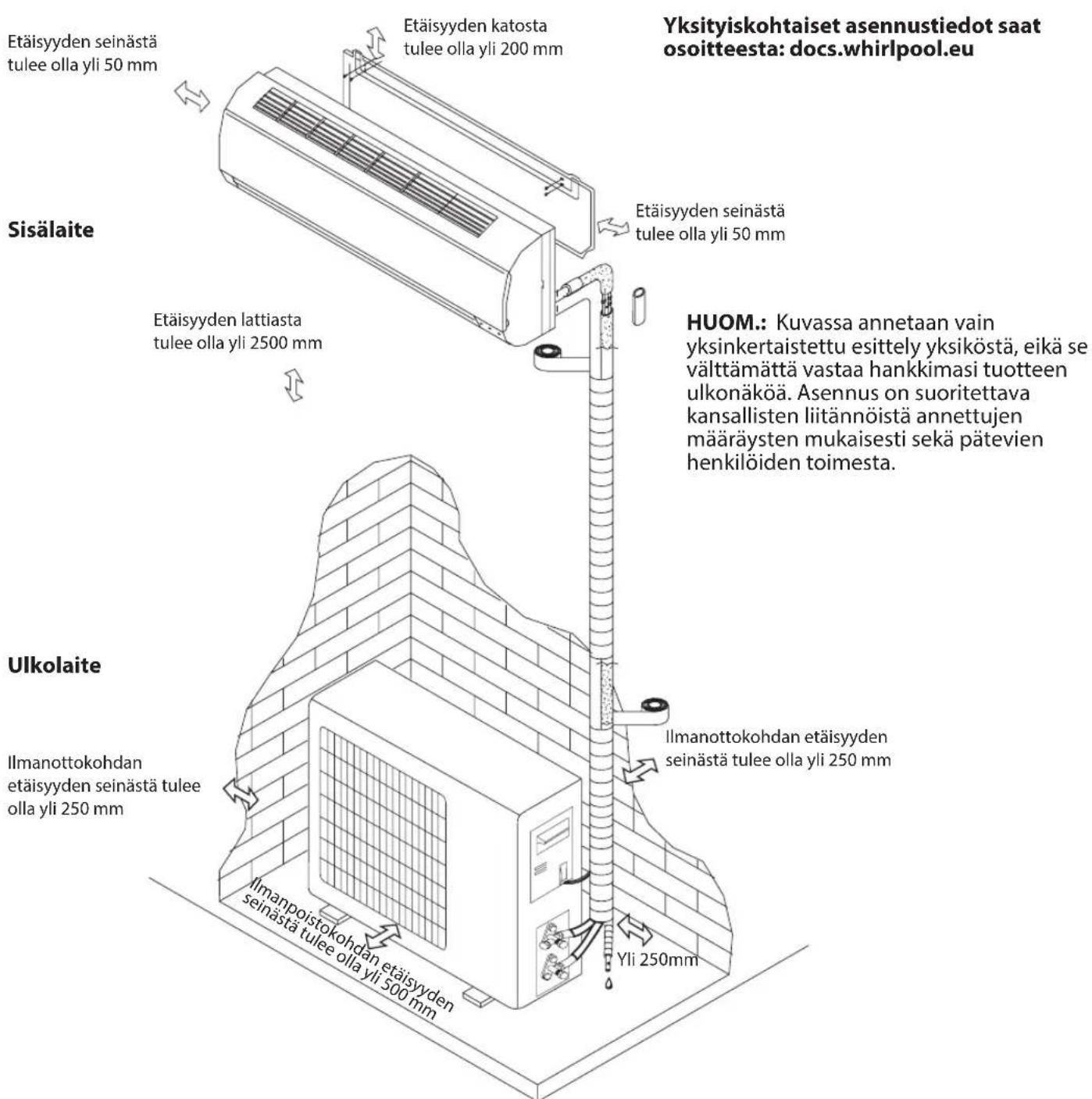

ASENNUS

• Laitteen käsittely ja asennus edellyttä kahta tai useampaa henkilöä - loukkaantumisvaara. Käytä suojakäsiniteitä pakkauksen avaamisen ja asennuksen yhteydessä - leikkautumisvaara.
  Asennus, mukaan lukien sahkokytkennat ja korjaukset on annettava patevan asentajan tehtaviksi; namtoimenpiteet on suoritettava kansallisten maaraysten mukaisesti. Alkarjaa tai vaihda mitaan laitteen osaa ellekayttohjeessa nimenomaan nain kehoteta. Pidapiset loitolla asennuspaikasta. Kun olet purkanut laitteen pakkauksesta, varmista, etta laite ei ole vahingoittunut kuljetuksen aikana. Jos ilmenee ongelmia, ota yhteys jalleenmyyjaan tai lahimpaan huoltopisteeseen. Asennuksen jalkeen pakkausjatteet (muovi, styroksiosat, jne.) on sailytettava lasten ulottumattomissa - tukehtumisvaara. Laitteen on oltava irtikytkettna kaikista kaukoohjausjarkestelmista ennen mihinkaan asennustoimenpiteisiin ryhtymista - sahkiskun vaara. Varmista asennuksen aikana, etta laite ei vaurioita virtajohtoa - tulipalon tai sahkiskun vaara. Kytke laite paallee vasta kun asennus on valmis.

TURVALLISUUSOHJEET

Kun ilmastointilaitetta siirretaan tai sijoitetaan uudelleen, kanny kokeneiden huoltoteknikkojen puoleen yksikon irrottamisen ja uudelleen asentamisen suorittamista varten.
- Laitetta ei saa asettaa pesuhuoneeseen.

SAHKÖASIOITA KOSKEVAT VAROITUKSET

• Virransyötön tulee vastata ilmoitettua jannitetta ja laitteelle on olta veryinen piiri. Johdon poikkipinta-alan tulee vastata vaatimuksia.
• Moninapainen kytkin on asennettava kiinteisiin johtoin johdotusta koskevien saantöjen mukaisesti; laite on maadoitettava kansallisten maadoitusta koskevien turvamaaräysten mukaisesti.
• Jokanapainen katkaisin, Jonka koskettimien avautumisväli on vähintään 3 mm kaikissa navoissa, on asennettava kiinteään johdotukseen.
• Alä käytä jatkojohtoja, jakorasioita tai adaptereita. Kun asennus on tehty, sahköosat eivat saa olla käytäjan ulottuvilla. Alä käytä laitetta kun olet markä tai kun olet paljain jaloin. Alä käytä tata laitetta, jos virtajohto tai pistoke on vahingoittunut, jos laite ei toimi kunnolla tai ios se on yaurioitunut tai pudonnut.
• Jos virtajohto on vahingoittunut, on sen tilalle vaihdettava toinen samanlainen; vaaratilanteiden体系建设ksi vaihdon saa suorittaa valmistaja, sen huoltohenkilö tai yastaaya patevä henkilö - sähköiskun vaara.
• Jäannösvirtalaite (RCD), Jonka nimellinen jäannösvirta on korkeintaan 30mA on asennettava kiinteään johdotukseen kansallisen lain mukaisesti.
• Jäähdytyspiirin lampötila on korkea; huolehdi siitä, etta kytkentäkaapeli ei pääse kupariputken lübelle.
• Varmista turvallinen maadoitus; maadoitusjohdon tulee olla kytkettnä rakennuksen maadoitusjärestelmään, Jonka tulee olla ammattilaisten asentama. Laitteeseen on kytkettävä sahköinen vuotosuojauskytkin sekä kapasiteetiltaan riittävä lisäsuojakytkin. Suojakytkimessä on lisäksi oltava magneettinen lampölaukaisutoiminto, jolla taataan suoiaus oikosulku- ja ylikuormitustilanteissa.

Malli 9K & 12K 18K 24K
Suojakytkimeltä vaadittava kapasiteetti	16A 20A 25A

• Sisa- ja ulkoyksikköjen valisen virtajohdon ja kaapelin kytkenta on ilmoitetu laitteen johtokaaviossa.

PUHDISTUS JA HUOLTO

• VARIOITUS: Varmista, etta laite on sammutetu ja sen virtakytkenta on katkaistu ennen kuin ryhdyt mihinkaan huoltotoimenpiteisiin; ala koskaan kayta puhdistamiseen hovrypesuria - sahköiskun vaara.
• Pateván henkilöstön apua vaativat huolto- ja korjaustoimenpiteet on suoritettava syttvyien kylmaäineiden asiantuntijan valvonnassa.
• Huoltotoimenpiteita saa suorittaa ainoastaan yalmistajan hvväksymillä välineillä.

PAKKAUSMATERIALIAALIEN HAVITTÄMINEN

Pakkaus on valmistetu 100-prosenttisesti kierratettavista materiaaleista, ja siinä on kierratysmerkki (Pakkausen osia ei saa heittäa roksiin vaan ne on havitettvä paikallisten jatehuoltoviranomaisten märäysten mukaisesti.

TURVALLISUUSOHJEET

KODINKONEIDEN HAVITTÄMINEN

Tämä tuote on valmistetu kierratettävistä tai uusiokäyttoön soveltuvista materiaaleista. Hävitätlaite paikallisten jätehuoltomäräysten mukaisesti. Lisatietoja sähkökäytöisten kodinkoneiden käsittelystä, materiaalin keräämisetä ja kierratyksestaaat paikallsilva viranomaisila, jätehuolosta tali likkeestä, josta laite on ostetu. Tämä laite on merkitty sahko- ja elektroniikkalaiterumudirektiivin 2012/19/EU (WEEE-directiivi) mukaisesti. Varmistamalla, että tuote poistetaan käytösta asianmukaisesti, voidaan auttaa estämään ympäristo- ja serveyshaittoja.

Symboli (tuotteessa tai sen asiakirjoissa tarkoittaa, ettei laitetta saa havittaa kotitalousjatteiden mukana. Sen sijaan tuote on toimitettava sahkö- ja elektroniikkakomponenttien keräys- ja kierratyspisteeseen.

VAATIMUSTENMUKAIUSUUSVAKUUTUS

• Vaatimustenmukaisuusvakuutuksen teksti kokonaisuudessaan on luettavissa seuraavalla verkkosivulla: docs.whirlpool.eu.
• Radiolaite toimii 2.4 GHz ISM-taajuusalueella, suurin lahetettavara radiotaajuusteho ei ylitä arvoa 20 dBm (EIRP).
• Tämä tuote sisältaa kolmansien osapuolien kehittämiä avoimen lahdekoodin ohjelmistoja. Avoimen lahtökoodin lisenssin käyttoa koskevat ehdot on luettavissa seuraavalla verkkosivulla: docs.whirlpool.eu.
• Tämä tuote sisältaa Kioton sopimuksen kattamia fluorattuja kasvihuonekaasuja. Kylmäinekaasu on hermeettisesti tiiviissä suljetussa järjestelmässä (R32, GWP 675). Kylmäaineen mära on korkeintaan 2,5 kg. Katso tarkemmat tiedot arvokilvestä.

TURVAOHJEET ERITYISTA KYLMÄINETTA SISÄLTÄVÄN LAITTEEN HUOLTOA VARTEN

• Lataa taydellinen käyttoopas yksityiskohtaisia asennus-, huolto- ja korjaustietoja varten osoitteesta docs.whirlpool.eu.
• Älä käytä jäähdytysprossin nopeuttamiseen tai laitteen puhdistamiseen muita kuin valmistajan hyväksymiä keinoja.
• Laitetta tulee sailyttä paikassa, jossa on hyvä ilmanvaihto ja jossa huoneen pinta-ala vastaa toimintaa varten ilmoitettua huonepinta-alaa; jossa ei ole jatkuvasti toimivia sytytyslähteita (kuten; avotulta, toimivia kaasulaitteita tai toimivia sahkolämmityslaitteita).
• Älä puhko tai polta. Huomaa, että kylmäaineissa ei valttamattä ole mitään fuuksua.
• Kaikkien jäähdytyspiirien parissa työskentelevien tai niitä avaavien henkilöiden tulee omistaa kyseisen teollisuudenalan hyväksymän luvanantotahon antama voimassa oleva todistus, joka todistaa heidän patevyytensä kylmaäineiden turvalliseen käsittelyyn teollisuuden hyväksymän lupamenettelyn mukaisesti. Huollon saa suorittaa ainoastaan laitteen valmistajan ilmoittamalla ravall. Patevän henkilöston apua vaativat huolto- ja korjaustoimenpiteet on suoritettava sytyvien kylmaäineiden asiantuntijan valvonnassa. Laite on asennettava ja sitä saa käyttaa ja säilyttä ainoastaan huoneessa, Jonka lattiapinta-ala on yli 10 m2. Putkistojen asennus on tehtäva huoneessa, Jonka lattiapinta-ala on suurempi kuin 10 m2. Putkistojen asennus on suoritettava kansallisten, kaasua koskevien märäysten mukaisesti. Kylmaäineen märä on korkeintaan 2,5 kg. Sisällä käytettäven mekanisten kytkimien tulee noudattaa ISO 14903 -standardia. Kun mekanisia kytkimiä käytetaan uudelleen sisätiloissa, on niiden tiivisteet vaihettava. Kun puserrusliitoksia käytetaan sisätiloissa, puserrusosan on oltava tilanteeseen sovitetu. Putkistojen asennus on pidettäva mahdollisimman pienena. Mekaanisten kytkentöjen on oltava saavutettavissa

olevassa paikassa huoltoja varten.

1. Syttyviä kylmaäineita sisälṭävien varusteiden kuljettamisessa on noudatettava kuljetusmaäräyksiä.
2. Varusteiden merkinnässä on noudatettava paikallisia märäyksiä.
3. Syttyviä kylmäaineita sisälävien varusteiden havittäminen on suoritettava kansallisten märäysten mukaisesti.
4. Varusteiden / laitteiden säilyttäminen on suoritettava valmistajan ohjeiden mukaisesti.
5. Pakatun (myymattomän) laitteen sailyttäminen on suunniteltava suojaamalla pakkaus siten, etta pakkauksessa olevaan laitteeseen kohdistuva mekaaninen vaurio ei johda kylmaaineen vuotamiseen. Yhdessä sailytettävien laitepakkausten maksimimärän on oltava paikallisten maäräysten mukainen.
6. Tietoja huollosta.
   6-1 Alueen tarkastus

Ennen syttyviä kylmaaineita sisaltavien järestelmien käsittelyyn ryhtymista on turvallisuus tarkastettava siten, etta syttymisvaara saadaan mahdollisimman pieneksi. Jähdytsjärestelmien korjausta varten on noudatettava seuraavia varotoimia ennen järestelmän käsittelyyn ryhtymista.

6-2 Työn suorittamistapa

Työ on suoritettava valvotuissa olosuheissa, jotta vältytään syttyvän kaasun tai hóryrn paäseminen ilmaan työn suorittamisen aikana.

6-3 Yleistä työalueesta

Kaikille huoltohenkilokuntaan kuuluville sekä muille alueella työskenteleville on kerrottava suoritettavan työn laadusta. Työta ei saa suorittaa ahtaissa suljetuissa tiloissa. Työn suoritusalue tulee erottaa muusta alueesta. Varmista, etta alueen olosuhteet on tehty turvalliseksi tarkastamalla syttyvä materiaali.

6-4 Kylmäineen etsiminen

Alue on tarkastettava erityisellä kylmäainen tunnistuslaitteella ennen työtä sekä sen aikana, jotta teknikot olisivat turvassa syttymisvaarassa mahdollisesti olevalta ilmalta. Varmista, etta vuodonilmaisin soveltuu syttyvien kylmäaineiden tunnistamiseen, eli se ei saa aiheuttaakipinointia, sen tulee olla kunnolla suojattu tai muuten täysin turvallinen.

6-5 Palonsammutin

Jos ilmastointilaitteelle tai sihen kuuluville osille on suoritettava kuumatyostjä, on huolehdittava siita, etta lahettyvillà on palonsammutuslaite. Täytövalueen laheisyydessà on oltava kuivasammutin tai CO_2 -sammutin.

6-6 Ei palonlähteita

Kukaan syttyviä kylmäaineita sisälṭāvān tai sisälṭaneen jaähdytsjärkestelmän putkitöiden parissa työskeunteleva henkilö ei saa käyttaa sytymislähteita siten, etta seurauksena saattaa olla tulipalon tai rajahdyksen vaara. Kaikki mahdolliset sytymislähteet, mukaan lukien savukkeet, on pidettäva riittāvān kaukana paikasta, jossa suoritetaan asennus-, korjaus-, siirto- tai havittamistoimenpiteita, joiden aikana syttyvää kylmäainetta saattaa mahdollisesti joutua ympäröivään tilaan. Ennen työhön ryhtymista laitteen ympärillä sijaitseva alue on tarkastettava sytymisvaaran tai palamisriskien varalta. "Tupakointi kielletty" -merkki on asetettava esiin.

6-7 Alueen ilmanvaihto

Varmista, etta alue ei ole suljettu tai etta sillä on riittävā ilmanvaihto ennen järkestelmän
avaamista tai kuumatyöstöjen suorittamista. Ilmanvaihdon on jatkuttava niin

kauan kuin työn suorittaminenkestä. Ilmanvaihto haihduttaa turvallisesti ilmaan mahdollisesti paasseen kylmäainen ja johtaa sen mieluiten ulkoilmaan.

6-8 Jäähdytslaitteen tarkastukset

Jos vaihdetaan sahkokomponentteja, on niiden oltava tilanteen vaatimat ja niiden on vastattava annettuja tietoja. Valmistajan huollosta ja kunnossapidosta antamia ohjeita on noudatettava aina. Jos et ole varma, kysy valmistajan tekniseltä osastolta lisātietoja. Seuraavat tarkastukset koskevat syttyviä kylmaäineita käytäviä laitteita:

• Täytömaärä on suhteessa huonetilan kokoon, johon kylmäainetta sisälätvät osat asennetaan.
• Puhalluslaitteet ja aukot toimivat oikein, eikä niissä ole esteita.
• Jos käytetaan epasuoraa jähdytyspiirä, toissijaisesta piirista on tarkastettava kylmaäine.
• Laitteen merkintöjen on oltava aina nakyvissä ja luettavassa kunnossa. Merkinnät ja symbolit, joita ei pystytä kunnolla lukemaan, on vaihrettava.
• Jäähdytysputket ja -komponentit asennetaan paikkaan, jossa ne eivät todennäköisesti altistu millekään kylmäineita sisäläviä componentteja syövyttille aineille, ellei naita componentteja ole valmistetu materiaaleista, jotkakestävät itsessän syöpymista tai ne on suojattu sopivalla ravall syöpymista vastaan.

6-9 Sahkolaitteiden tarkastukset

Sähkökomponenttien korjauksiin ja huoltoihin kuuluvat aluksi suoritettavat turvatarkastukset sekä komponenttien tarkastukset. Jos lóydetään vika, jolla saattaisi olla turvallisuutta koskevia vaikutuksia, ei piirin saa kytkeä sähkoä, ennen kuin tilanne on täysin korjattu. Jos vikaa ei voida korjata valittömästi, mutta toimenpiteitä on tarpeen jatkaa, on tilanteeseen lóydettvä sopiva valiaikainen ratkaisu. Tästa on ilmoitettava laitteen omistajalle, jotta kaikki osapuolet olisivat tietoisia asiasta. Aluksi suoritettaviin turvatarkastuksiin kuuluu etta:

• Kondensaattorit tyhjennetaan: täm on tehtäv turvallisesti kipinamahdollisuuden estämiseksi.
• Tarkastaa, etta mukana ei ole mita'an jannitteisiä sahköisiä componentteja ja johdotus on suojattu järjestelmän tayttamisen, palauttamisen ja puhdistamisen aikana.
• Maadoituspiirissä ei ole katkoja.

7. Sinetöityjen componenttien korjaukset

Sinetöityjen componenttien korjaamisen aikana kaikki sähkövirta laitteeseen, jolle toimenpiteita suoritetaan, on katkaistava ennen minkään sinetöidyn sähkolaitteen irrottamista laitteesta huoltoa varten; tämän jälkeen jatkuvatoiminen vuodontunnistin on sijoitettava vaarallisimpaan kohtaan varoittamaan mahdollisesti vaarallisesta tilanteesta. Erityista huomiota on kiinnitettabva seuraaviin seikkoihin, jotta sähkokomponenttien suhteen voidaan toimia turvallisella ravalla. Kotelointia ei saa muuttaa siten, etta sillä on vaikutusta suojaustasoon. Tähän kuuluvat johtovauriot, liallinen kytkentäkohtien maärä, alkuperäisista spesifikaatioista poikkeavat liittimet, tiivistevauriot, tiivistysholkkien vaärä asennus. Varmista, etta järjestelmä on koottu turvallisesti. Varmista, etta tiivisteet tai tiivistemateriaialit eivät ole pilaantuneet niin, etta ne eivät enää sovellu tarkoitukseen, eli estämään sytyvien aineiden vuotoja. Varaosien on noudatettava valmistajan spesifikaatioita.

HUOM.:

Silikonitiivisteaineen käytö saattaa heikentä eräden vuodonilmaisimien tehoa. Itsestaan turvallisia componentteja ei tarvitse eristä enn nen kuin niiden parissa suoritetaan

toimenpiteitä.

1. Itsestaan turvallisten komponenttien korjaaminen

Alä kohdista mitään pysviä induktiivisia tai kapasitiviisia kuormituksia piirin varmistamatta, etta käytettävülle laitteelle sallittu jännite ja virta eivät nain ylity. Itsestaan turvalliset componentit ovat ainoita, joille voidaan suorittaa toimenpiteitä syttyvässä ilmatilassa. Testauslaitteen arvojen tulee olla asianmukaiset. Komponentteja saa vaihtaa ainoastaan valmistajan ilmoittamiin componentteihin. Muut osat saattavat syttyä kylmaäineen ilmaan vuotamisen seurauksena.

1. Kaapelointi

Varmista, etta kaapelointiin ei kohdistu kulumista, syopymista, liallista painetta, tärinä, teräviä reunoja tai muita Haitallisia ympäristöseikkoja. On myös otettava huomioon vanhenemisen tai kompressorien tai puhallinten kaltaisista lahhteä aiheutuvan jatkuvan tärinän vaikutus.

10.Sytyvien kylmaaineiden havaitseminen

Missaan tapauksessa ei mahdollisia syttymislahteita saa kaytttaa kylmaainevuotojen etsimiseen tai havaitsemiseen. Vuotolamppuja (tai mitaan muuta avoliekka kayttavaa ilmaisinta) ei saa kaytttaa.

11.Vuodon tunnistustavat

Seuraavia vuodon tunnistustapoja pidetaan hyväksyttävinä syttyviä kylmaaineita sisältable järjestelmille:

• Elektronisia vuodonilmaisimia voidaan käyttaa syttyvien kylmäaineiden havaitsemiseen, mutta niiden herkkyys ei ehka ole riittäva tai ne saattavat tarvita uudelleen kalibrointia (llmaisin on kalibroitava alueella, jolla ei esiyny kylmäaineita.)

• Varmista, etta ilmaisin ei ole mahdollinen syttymislahde ja etta se soveltuu kyseiseen kylmäaineeseen.

• Vuodonilmaisin on asetettava kylmäainen prosentuaaliseen LFL-arvoon ja kaasun sopiva prosenttiarvo (25% maksimi) vahvistetaan.

• Vuodonilmaisunesteet sopivat useimpien kylmäaineiden kanssa kaytettaviksi, mutta klooria sisaltävien puhdistusaineiden kayttoa on välttäva, sillä kloori saattaa reagoida kylmäaineen kanssa syövyttaen kupariputkea.

• Jos epäillään vuotoa, kaikki avoliekit on vietävä pois / sammutettava.

• Jso loytyy kylmaainevuoto, Jonka korjaamiseen tarvitaan juotostoitä, järjestelmastä on poistettava kylmaaine kokonaisuudessaan, tai se on eristettäva vuodosta etaallä olevaan osaan (sulkuventtiileillä).

• Hapatonta typpeä (OFN) kierratetaän sitten järjestelmässä sekä ennen juotosprosessia etta sen jälkeen.

• Poistaminen ja tyhjentäminen

• Kun jäähdytyspiiri avataan korjauksien suorittamista varten - tai mitä tahansa muuta syytä varten - on noudatettava konventionaalisia menettelytapoja. Joka tapauksessa on tärkeää noudattaa parhainta menettelytapaa, sillä syttyvyys on otettava jatkuvasti huomioon.

On noudatettava seuraavia menettelytapoja:

• Poista kylmäaine.
• Puhdista piiri inertillä kaasulla.
  -Tyhjennaa.
• Puhdista uudelleen inertillä kaasulla.
• Avaa piiri leikkaamalla tai juottamalla.

TURVALLISUUSOHJEET

Täytetty kylmääine kerätään asianmukaisiin talteenottosylintereihin. Järjestelmä huuhdellaan OFN-aineella yksikon saamiseksi turvalliseksi. Saattaa olla tarpeen suorittaa täm prossesi useita kertoja. Tähän tehtävään ei saa käyttaa paineilmaa tai happea. Huuhteleminen suoritetaan täyttämälla kunnes saavutetaan työpaine, sitten tyhjentämälla ilmaan ja lopuksi luomalla tyhjiö. Täm prossesi toistetaan kunnes järjestelmässä ei ole enää kylmäainetta. Kun lopullinen täytto suoritetaan, järjestelmä tyhjennetaan ilmanpaineeseen, jossa työ voidaan suorittaa. Täm toimenpide on ehdottomarpeellinen jos putkistoon on suoritettava juostöitä. Varmista, että poistokohta tyhjiopumpulle ei ole minkään sytymislähteen laheisyydessä, OFN-järjestelmässä on tyhjiö, ja että jatkuva ilmanvaihto toimii.

13.Tayttotoimenpiteet

Tavanomaisten tayttötoimenpiteiden lisäksi on varmistettava, etta seuraavat vaatimukset taytvyät:

• Varmista, etta eri kylmäineet eivat pääse kontaminoitumaan täytölaitteistoa käytettäessä.
• Letkujen ja putkien tulee olla mahdollisimman lyhyita, jotta niissä olisi mahdollisimman vahän kylmaainetta.
• Sylinterit on pidettävä pystyasennossa.
• Varmista,etta jähdytysjärjestelmä on maadoitettu, ennen kuin taytät sen kylmäaineella.
• Merkitse järjestelma, kun tayttö on viety loppuun (jos sitä ei ole viel tehty).
• Noudata erityista varovaisuutta, jotta jaahdytysjärkestelmää ei taytettäisi liikaa. Ennen järestelmän tayttämista on suoritettava OFN-painetestaus.

Järestelmä on testattava mahdollisten vuotojen varalta tayton lopuksi, ennen käyttoönottoa.

Seurantatesti on suoritettava ennen kuin paikalta poistutaan.

14.Kaytostapoisto

Ennen tämän toimenpiteen suorittamista teknikon on tutustuttava laitteeseen ja kaikkiin sen yksityiskohtiin. Kaikki kylmäaineet on otettava talteen turvallisesti. Ennen tehtävään ryhtymistä on otettava öljy- ja kylmäainetesti, jos on tarpeen suorittaa aineiden analyysi ennen kyseisen kylmäaineen uudelleenkäyttoä. Ennen tehtävän ryhtymistä on varmistettava, että sahkönseyöttö toimii.

a. Tutustu laitteistoon ja sen toimintaan.
b. Erista järestelmä sahköisesti.
c. Ennen toimenpiteeseen ryhtymista varmista, etta:

• Saatavilla on mekaanista käsittelyaitteisto kylmäainesylterin käsittelyä varten.
• Kaikkia tarvittavia henkilönsuojaimia on käytettävissä ja niitta käytetään oikein.
• Talteenottoprosessi tapahtuu patevän henkilön jatkuvan valvonnan alaisuudessa.
• Talteenottoon käytetty laitteisto ja sylinterit ovat sovellettavien maäräyksien mukaisia.

d. Suorita kylmaäinejärestelmän alaspumppaus, jos mahdollista.

e. Jos tyhjiötä ei ole mahdollista luoda, järjestä kokoomaputki, jotta kylmäaine saadaan pois järjestelmän eri osista.
f. Varmista, etta sylinteri on punnittu ennen talteenottoon ryhtymista.
g. Käynnistä talteenottokoneisto ja toimi valmistajan ohjeiden mukaisesti.
h. Alä tāytä sylinterejä liikaa. (Ei yli 80% nestetilavuudesta).
i. Älä ylità edes hetkellisesti sylinterin maksimityöpainetta.

j. Kun sylinterit on taytety oikein ja prosessi viety paatokseen, varmista, etta syllenterit ja laitteet poistetaan paikalta nopeasti ja etta kaikki laitteiston eristysventtiilit on suljettu. k. Talteenotettua kylmaainetta ei saa tayttä toiseen jahdytysjarjestelmaan ellei sitä ole puhdistetu ja tarkastetu.

15.Merkinnät

Laite on varustettava merkinnällä, etta se on otetu pois käytösta ja etta kylmaaine on tyhjennetty. Merkintaan on lisattäva paivämärä ja allekirjoitus. Varmista, etta laitteessa on merkinnat sen sisälämästä syttyvästa kylmaaineesta.

16.Talteenotto

Kun järestelmästä poistetaan kylmäaine joko huollon tai käytöstäpoiston suorittamista varten, on varmistettava, etta kaikki kylmäaineet otetaan talteen turvallisesti. Kylmäainetta sylintereihin siirrettäessä on varmistettava, etta toimenpiteeseen käytetään ainoastaan tilanteen vaatimia kylmäaineen talteenottoon sopivia sylintereita. Varmista, etta saatavilla on koko järestelmän tayttömaärään riittäva maärä sylintereita. Kaikkien käytettävien sylinterien tulee soveltua talteenotettavalle kylmäaineelle ja ne on merkittävä kyseista kylmäainetta varten (esim. erityiset sylinterit kylmäaineen talteenottoa varten). Sylintereissä on oltava hyväkuntoiset paineenalennusventtiilit ja nihin liittyvät sulkuventtiilit. Tyhjät talteenottosylinterit on alipaineistettava ja jähdyettävä ennen talteenottoa, mikäli mahdolista. Talteenottolaitteiston on oltava hyvässä kunnossa ja ohjeilla varustettu; sen tulee soveltua sytyvien kylmäaineiden talteenottamiseen. Lisäksi on käytettävissa oltava kalibroitu, hyväkuntoinen punnituskone. Letkuissa tulee olla vuodottomat liitoskohdat ja niiden tulee olla hyväkuntoiset. Ennen talteenottokoneen käytöö on varmistettava, etta se on hyvässä kunnossa, sen kunnossapito on suoritettu oikein ja etta kaikki siihen liittyvät sahkökomponentit on eristetty siten, etta sytymista ei paase tapahtumaan mahdolisen kylmäainevuodon sattuessa. Kysy valmistajalta epäselvissä tapauksissa. Talteenotettu kylmäaine palautentaan kylmäainetoimittajalle asianmukaisessa talteenottosylinterissä ja asianmukaisella jätteenkuljetusasiakirjalla varustettuna. Älä sekoita kylmäaineita talteenottoysköissä aläkä erityisesti sylintereissä. Jos poistetaan kompressoreita tai kompressoriöljja, varmista, etta ne on tyhjennetty hyväksytälle tasolle, jotta varmistettaisiin, etta syttyvää kylmäainetta ei jää voiteluaineeseen. Tyhjennysprosessi on suoritettava ennen kuin kompressori palautentaan toimittajille. Kompressorin runkoa voidaan lämmitäa vain sahköisesti prosessin nopeuttamiseksi. Ölyn tyhjentäminen järestelmästä on suoritettava turvallisesti. Kun ilmastointilaitetta siirretään tai sijoitetaan uudelleen, kännny kokeneiden huoltoteknikkojen puoleen yksikon irrottamisen ja uudelleen asentamisen suorittamista varten. Älä sijota mitään sahkötuotteita tai taloustavararaa sisä- tai ulkyksikon alapuolelle. Yksikostä tippuva lauhde saattaa kastella niitta vahingoittaen tavoroitisai tai aiheuttaen niihin toimintahairötra. Pidà tuuletsaukot steettöminä. Laitetta tulee säilyttä paikassa, jossa on hyvä ilmanvaihto ja jossa huoneen pinta-ala vastaa toimintaa varten ilmoitettua huoneepinta-alaa; Laitetta tulee sailyttä tilassa, jossa ei ole jatkuvasti toimivia avoliekejä (esimerkiki kaasua käytäviä laitteita) ja sytymislähteita (esimerkiki toimivia sahkolämmitimiä). Uudelleen käytettäviä mekaanisia liittimiä ja puserrusliitoksia ei sallita.

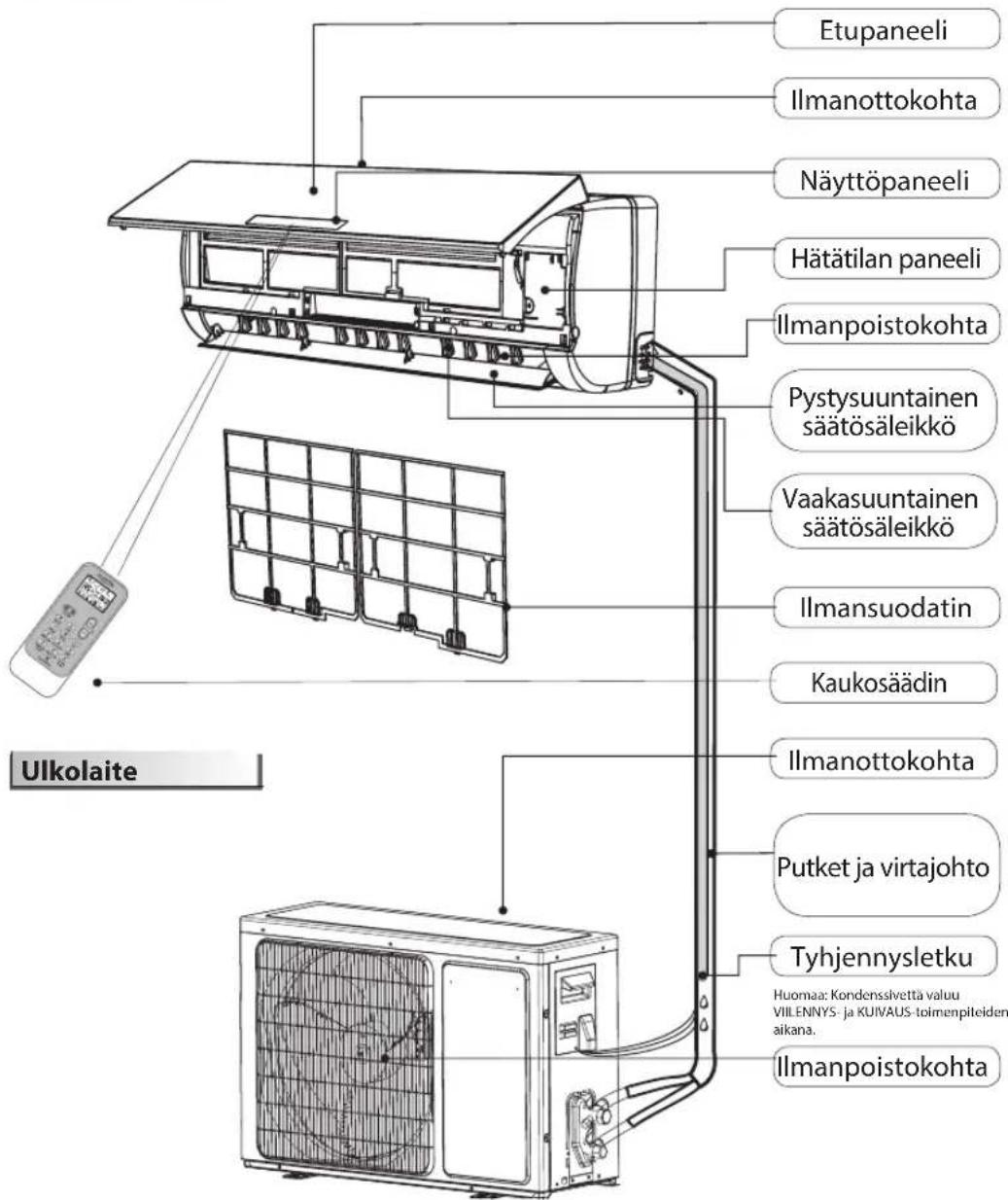

Tuotekuvaus

Sisalaite

Tāmān oppaan kuvat perustuvat perusmallin ulkokuvaan.
Tästa Johtuen muoto saattaa polketa valttsemastasi ilmastointilatteesta.

Sisä- tai ulkoyksikössä nakyvien symbolien selitys.

VAROITUS	Tämä symboli tarkoittaa, että laite käyttaa syttyvää kylmäinetta, joka vuotaessaan ulos ja altistuessaan ulkoiselle sytymislähteelle aiheuttaa tulipalovaaran.
VARO	Tämä symboli tarkoittaa, että käyttoopaas on luettava huolellisesti.
VARO	Tämä symboli tarkoittaa, että huoltohenkilökunnan on käsitetävä laitetta asennusoppaan mukaisesti.
VARO	Tämä symboli tarkoittaa, että saatavissa on lisätietoja kuten esimerkiki si käytö- tai asennusopas.

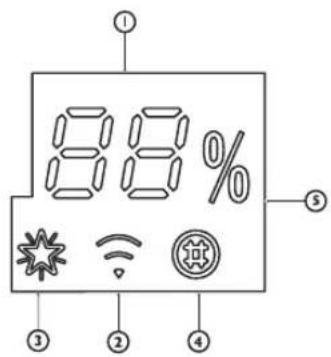

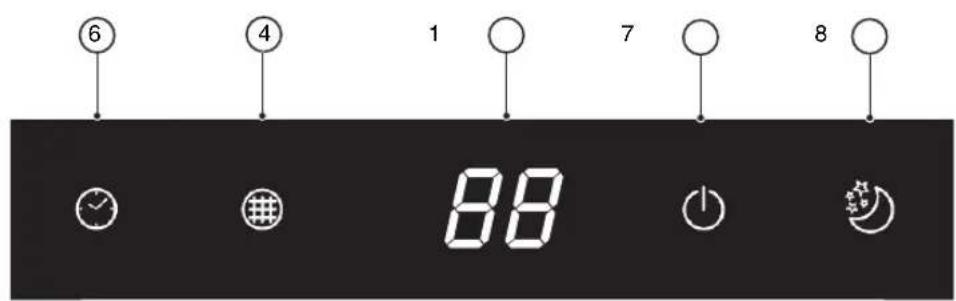

Lampotilan osoitin (1)

Nayttaaasetetun lampotilan.

"FC" muistuttaa tarpeesta puhdistaa suodatin.

Wi-Fi-merkkivalo (2)

Vilkkuu nopeaan (3 Hz) silloin kun se muodostaa yhteyttä reitittimeen tai on menettanyt yhteyden reititttimeen.

Vilkkuu hitaasti (1.5 Hz) ollessaan yhdistettna reititttimeen mutta ei pilveen.

Pysyy paallä kun Wi-Fi on tãysin yhdistnyt.

Sammuu kun Wi-Fille ei ole muodostetu käytömahdollisuutta tai se on sammutetu.

6th Sense -merkkivalo (3)

Syttyy, kun 6th sense on päää.

Sammu, kun 6th sense paattyy.

Suodattimen valvonnan merkkivalo (4)

Vilkkuu kun suodatin on puhdistettava.

Suodattimen valvonnan merkkivalo vilkkuu 720 kayttotunnin jalkeen muistuttaen nain suodattinen puhdistamisesta.

Paina suodattimen puhdistamisen jälkeen suodattimen palautuspainiketta sisäyksikösta etupaneelin takaa, jolloin suodattimen valvonnan merkkivalon vilkuminen katkeaa.

Kosteuden merkkivalo (5)

Siihen tulee valo silloin, kun kosteustaso naytetaan.

Se sammuu lampötilaa nayttäessän.

Ajastimen osoitin (6)

Siihen tulee valo asetetun ajan aikana.

Se sammuu kun ajastimen toiminta lakkaa.

Käynissä olon merkkivalo (6)

Siinapalaa valo toiminnan aikana.

Se vilkkuu ulkoyksikon sulattamisen aikana.

Sleep-merkkivalo (8)

Siihen tulee valo kun unitila on asetettu, käynnissä olon merkkivalo vilkkuu 10 kertaa, minkä jälkeen näytto sammuu kokonaisuudessaan.

Laita paristot kaukosaatimeen

1. Käytä tappia ja paina pariston kansi varovaisesti alas ja työnnä nuolen suuntaan poistamista varten, kuvassa näytetyllä ravalla.
2. Laita koteloon 2 AAA-paristoa (1,5V).
   Varmista, etta "+" ja "-" napaisuudet on sijoitettu oikein.
3. Sulje kaukosaatimen paristotilan kansi.

Kaukosaatimen esiasetukset

Aina kun kaukosaatimen paristot vaihdedaan, kaukosaadin on esiasetetu lampopumpputilaan. Lampopumpun kaukosaadinta voidaan kayttaa vain viilentavien ilmastointilaitteiden ohjaamiseen.

Kaukosaatimen käytto laitteen ohjaamiseen

Laitetta ohjataan kaukosaatimsta osoittamalla sillasisyaksikon vastaanottolaitetta varmistaen nain vastaanottoherkkydyen.
Kun kaukosaatimesti lahetetaan viesti, symboli vilkkuu 1 sekunnin ajan. Laite antaa aanimerkin viestin saadessaan.

Kaukosaadin toimii enintaan 7 metrin etaisyydella ilmastointilaitteesta.
Aina kun kaukosaatimeen vaihetaan paristot, kaukosaedin esiasettuu lampopumpputilaan.

Huomaa: noudata ilmastointilaitteen käytöön tarkoitetun kaukosätimen mukana toimitettuja ohjeita.

Painikkeiden toiminnan kuvaus (P1-03)

1. VIRTAPAINIKE

Käynnistaa tai pysayttä laitteen painamalla tata painiketta.

3.FAN (PUHALTIMEN) PAINIKE

Käytetän puhaltimen nopeuden valitsemiseen järjestyksessä: auto, korkea, keskitaso tai matala.

4-5.TEMPERATURE (LAMPOTILA) PAINIKE

Käytetän huoneen lampötilan valitsemiseen.
Käytetän ajastutilassa ajan asettamiseen.

Asettaa tai peruuttaa 6th sense -toiminnon.

7.SWING-PAINIKE

Pysayttaa tai kaynnistaa saleikon
vaakasuoran saadon ja asettaa halutun
ilmavirran suunnan ylos/alias.

10-11. HUMIDITY (KOSTEUS) PAINIKE
Käytetän halutun kosteustason
asettamiseen; toiminto on käytettävissa
ainoastaan 6th SENSE -tilassa.

16. SUPER SILENT -PAINIKE

Käytetän superhiljaisen toiminnon käynnistämseen tai pysayttamseen hiljaisen ympariston saamiseksi.

2. MODE-PAINIKE

Käytetaan toimintatavan valitsemiseen.
Järestyksessä viilennys, lämmitys tai
puhallin.

8.SLEEP-PAINIKE

Käytetän unitilan valitsemiseen
järestyksessä sleep 1, sleep 2, sleep 3
sleep 4 ja sleep off (pois pälta).

9. AROUND U -PAINIKE

Käytetäan Around U -toiminnon asettamiseen tai peruuttamiseen. 12.JET-PAINIKE

Käytetän pikaviilennyksen tai -lammityksen kaynnistamiseen tai pysayttamiseen.

13.DIM -PAINIKE

Käytetään sisäyksikon nayton valon sytyttämseen tai sammuttamiseen. 14.WI-FI-PAINIKE

Käytetään Wi-Fi-toiminnon käynistämiseen tai sammuttamiseen.

15 TIMER-PAINIKE

Käytetän laitteen ajan asettamiseen tai peruuttamiseen.

Kaukosäätimen naytön symbolit

Vilennyksen merkkivalo

Puhaltimen automaattinen nopeus 2

Käynnistä kaukosäädin painamalla lukituksen avauksen painiketta

Sleep 1-merkkivalo

Kosteuden plus -merkkivalo Puhimen korkea nopeus Sleep-merkkivalo

Kosteuden minus -merkkivalo Paltimien keskitason nopeus Sleep-merkkivalo 3

Vain puhallin -merkkivalo Puhaltthen matala nopeus Sleep-merkkivalo

Lammityksen merkkivalo Super stent -merkkivalo Asetun lampotilan Bbytto

Around U -merkkivalo 6

SENSE -merkkivalo

88 Asetetun ajastimen naytto

Jet-toiminnon merkkivalo Virranaaston merkkivalo Signaalin lahets

Paina painiketta, taustavalo sytty ja toiminnon painikkeet kaynnistyvat kayttoa varten. Uudelleen painaminen lukitsee kaukosaatimen. Jos mitaan toimenpidettai suoriteta 10 sekuntin, kaukosaadin lukkiutuu automaattisesti.

Painikkeiden toiminnan kuvaus (J1-3A)

1. VIRTAPAINIKE

Kännistäa tai pysättä aitteen painamalla tata painiketta.

1. MODE-PAINIKE

Käytetään toimintatavan valitsemiseen järjestyksessä viilennys, kuivaus, vain puhallin tai lammitys.

3. FAN (PUHALTIMEN) PAINIKE

Käytetään puhaltimen nopeuden valitsemiseen järjestyksessä: auto, korkea, keskitaso tai matala.

4-5.TEMPERATURE (LAMPTILA) PAINIKE

Käytetään huoneen lampötilan valitsemiseen. Käytetään ajastutilassa ajan ja reaaliaikaisen kellon asettamiseen.

6.6 ^TH SENSE -PAINIKE

Asettaa tai peruuttaa 6^th sense -toiminnon.

7. SWING-PAINIKE

Pysayttai kaynnistaa saleikon vaakasuoran saadon ja asettaa halutun ilmavirran suunnan ylos/alias.

8.SLEEP-PAINIKE

Ottaa kayttoon tai poistaa kaytosta Sleep-toiminnon jarjestyksessa

9. AROUND U -PAINIKE

Käytetän Around U -toiminnon asettamiseen tai peruuttamiseen.

10. TIMER ON/CLOCK (AJASTIN PÄLLÄ-/KELLO) PAINIKE

Käytetaan nykyisen ajan asettamiseen.

Käytetään ajastimen toiminnan asettamiseen tai peruuttamiseen.

Käytetän ajastimen toiminnan asettamiseen pois pälta tai tilan peruuttamiseen.

12.JET-PAINIKE

Käytetän pikaviilennyksen tai-lammityksen käynistämiseen tai pysayttämseen.

13. DIM-PAINIKE

Käytetaan sisäyksikon nayton valon sytyttamiseen tai sammuttamiseen.

14. POWER SAVE-PAINIKE

Käytetään virransäastön käynistämiseen tai sammuttamiseen.

15. SUPER SILENT -PAINIKE

Käytetän superhiljaisen toiminnon käynnistämiseen tai pysayttamiseen hiljaisen ympariston saamiseksi.

Kaukosaatimen nayton symbolit

Viilennyksen merkkivalo Sleep 1 -merkkivalo

Puhaltimen automaattinen nopeus

Jet-toiminnon merkkivalo

Kuivauksen merkkivalo Siedep 2 -merkkivalo Puhaltim konkea nopeus Signaalin lahetys

Vain puhallin-merkkivalo Sleep 3-merkkivalo

Puhaltimen keskitason nopeus

Asetetun ajastimen naytto

Lammityksen merkkivalo Slep 4 -merkkivalo Puhaltimen matala nopeus

Tämehkisen ajan naytto

6th Sense -merkkivalo

Around U -merkkivalo

Super silent-merkkivalo

882 Asetetun lampotilan naytto

Virransäastön merkkivalo

SUOJAUS

Toimintaolosuheet

Suojalaite saattaa laueta ja pysaytttaa laitteen alla mainituissa tapauksissa.

Kuumennus Ulkoil	man lämpötila on yli 24 °C
	Ulkoilman lämpötila on alle -7 °C
	Huonelämpötila on yli 27 °C
Viilennys Ulkoilman	lämpötila on yli 43 °C
	Huonelämpötila on alle 21 °C
Kosteudenpoisto	Huonelämpötila on alle 18 °C

Jos ilmastointilaite toimii VILENNYS-tai KUIVAUS-tilassa oven tai ikkunan ollesa avattuina pitkäan suhteellisen kosteuden ollesa yli 80 % , pointokohdasta saattaa tippua lauhdetta.

Suojalaitteen ominaisuudet

Odota vahintaan 3 minuuttia ennen yksikon uudelleen kaynnistamista tai toimintatavan vaihtamista toiminnan aikana. Kun virta on kytketty ja laite valittomasti kaynnistety, saattaa ilmetä 20 sekunnin viive, ennen kuin se alkaa toimia. Jos kaikki toiminta on pysahdyksissä, paina ON/OFF (VIRTA)-painiketta uudelleen. Ajastin joudutaan asettamaan uudelleen, jos sen asetus on peruuntunut.

VIILENNYS-tilan ominaisuudet Jäätymisenesto

Kun sisälämmönvaihtimen
lampötila laskee 0^ :aan tai sen alle,

kompressori lakkaa toimimasta laitteen suojaamiseksi.

LAMMITYS-tilan ominaisuudet Esilammitys

Viilean ilman puhaltamisen
estämiseksi sisäyksikköä on
esilämmitettäva 2-5 minuuttia

LAMMITYS-toimintaa kaynnistettäessä. Sisayksikon puhallin ei toimi esilammityksen aikana.

Sulattaminen

LAMMITYS-tilassa laite sulaa (jänpoisto) automaattisesti
tehokkuutta nostaakseen. Tämä
prosessi kestä yleensä 6-10
minuuttia. Sulamisen aikana puhallin
lakkaa toimimasta ja käynnissä olon
merkkivalo vilkkuu.
Kun sulatus on viety paatokseen,
laite palaa automaattisesti
LAMMITYS-tilaan.

Sisayksikon etupaneelin puhdistaminen

1. Kytke laite irdi sahkoverkosta

Sammuta laite ennen sahkoverkosta katkaisemista.

2. Irrota etupaneeli

Avaa etupaneeli nuolella merkityllä tavalla (kuva A).
Irrota etupaneeli vetamallä kunnolla sen sivuissa olevista urista (kuva B).

3. Etupaneelin puhdistaminen

Pyyhi se pehmeallä ja kuivalla liinalla. Käytä haaleaa vetta (alle 40^ ) laitteen puhdistamiseen, jos se on erittain likainen. Anna kuivaa puhdistamisen jälkeen.

4. Aseta etupaneeli paikalleen ja sulje se

Aseta etupaneeli paikalleen ja sulje se tyontamalla sita alaspain.

Huomautus:

• Alä käytä laitteen puhdistamiseen bensiin tai kiillotusjauheiden kaltaisia aineita.
• Älä roiskuta sisäyksikon pälle vetta. Vaara! Sähköisku!

Ilmansuodattimen puhdistaminen

Ilmansuodatin on puhdistettava kun sita on kaytetyt noin 200 tuntia. Puhdista ilmansuodatin joka toinen viikko, jos ilmastointilaitetta kaytetaan erittain polyisissä tiloissa.

1. Kytke laite irti sahkoverkosta

Sammuta laite ennen sahkoverkosta katkaisemista.

1. Ota ilmansuodatin pois paikaltaan (kuva C).

2. Avaa etupaneeli. 2. Paina suodattimen kahvaa kevyesti. 3. Liu'uta suodatin ulos.

3. Imansuodattimen puhdistaminen (kuva D)

Jos suodatin on erittain likainen, puhdista se haalean veden ja neutraalin pesuaineen liuoksella.

Anna kuivaa puhdistamisen jälkeen.

1. Aseta suodatin takaisin paikalleen, paina suodattimen palautuspainiketta (kuva E) oikealta puolelta tappia kayttäen ja sulje etupaneeli. Huomaa:

2. Loukkaantumisen välttämiseksi alä kosketa sisäyksikon ripoja sormin suodattimen irrottamisen jälkeen.

3. Älä yritä puhdistaa ilmastointilaitteen sisäosia itseksesi.
4. Älä pese suodatinta pesukoneessa.

Kuva C

Kuva D

TOIMINTA HÄTÄTILANTESSA

Hätatilanteessa tai kun kaukosaädintä ei lóydy, voit ohjata yksikköä painamalla sisäyksikon virtapainiketta.

• Laitteen kytkeminen toimintaan: kun yksikkö on poissa paälta, paina tata painiketta, jolloin laite käynnistyy ja alkaa toimia 6th SENSE -tilassa.
  Laitteen kytkeminen pois toiminnasta: kun yksikkö on paallä, paina tata painiketta, jolloin yksikkö lakkaa toimimasta.

virtapainike

Huomaa: Älä paina tätä painiketta pitkään, sillä seurauksena olisi toimintahäiriöita.

Automaattinen uudelleenkäynnistystoiminto

Jos haluat asettaa automaattisen uudelleenkäynnistystoiminnon, kytke sahkövirta, paina sisayksikosta ON/OFF (VIRTA)-painiketta ja pidä sitä yli 5 sekuntia, jolloin automaattinen uudelleenkäynnistys asettuu paallee antaan äänimerkin.

Jos automaattinen uudelleenkäynistystoiminto on asetetu, paina ON/OFF (VIRTA)-painiketta sisäyksikostä ja pidä yli 5 sekuntia, jolloin automaattinen uudelleenkäynistystoiminto peruuntuu antaen änimerkin ja ilmastointilaite siirtyy odotustilaan.

Paristojen havittäminen

Luonnonvarojen säästämiseksi ja uusiokäytön edistämiseksi erottele paristot muusta jatteestä ja kierrata ne paikallisen, ilmaisen lajittelujärjestelmän kautta.

Asennusohjeet

Asennuskaavio

Kun asennetaan liitantajohto, varmista, etta ulkoyksikon johtoen varit ja liittimen numero vastaavat sisayksikon varejja ja numeroita.

Kaapelin spesifikaatiot

Kapasiteetti (Btu/h)	Virtajohto Virtajohto
	Tyyppi	Normaali poikkipinta-alue	Tyyppi	Normaali poikkipinta-alue
7K, 9K, 12K H07	RN-F 1,0mm	2X3 H07	RN-F 1,0mm	2X5
18K H07RN	F 1,5mm	2X3 H07	RN-F 1,5mm	2X5
24K H07RN	F 2,5mm	2X3 H07	RN-F 2,5mm	2X5

Toiminnassa ilmenevat ongelmat johtuvat usein vahapatöisista seikoista; tutustu seuraavaan taulukkoon ennen kuin otat yhteyttä huoltoon. Nain voit säästä aikaa ja tarpeettomia kuluja.

Vika Selvitys
Ei toimi	·Onko suojalaite tai sulake palanut? ·Odota 3 minuuttia ja käynnistä sitten uudelleen; suojalaite saattaa estää yksikö n toiminnan. ·Ovatko kaukosätimen paristot loppumaisillaan? ·Onko pistoke kytketty kunnolla?
Ei ilman viilennystä tai lämmitystä	·Onko ilmansuodatin likainen? ·Ovatko ilmastointilaitteen ilmanotto- ja poistokohdat peitetty? ·Onko lampötila asetettu oikealle tasolle? ·Ovatko ovet tai ikkunat auki?
Ohjaus tehotonta	·Onko tapahtunut jokin voimakas häririötilanne (korkea staattisten energian purkau, häririö syöttöjännitteessä)? Huomaa, että toiminta tällöin epänormaalia. Irrota tassä tapauksessa pistoke ja kytke se 2–3 sekunnin kuluttua uudelleen.
Ei toimi välittömästi	·3 minuutin vive kuuluu asiaan kun käytötapaa muutetaan toiminnan aikana.
Utoa hijua	·Haju saattaa tulla jostakin muusta lähteestä kuten huonekaluista, savukkeista, tai muusta vastaavasta, jonka yksikkö imee sisäänsä ilman mukana ja puhaltaa sitten ilmaan.
Juoksevan veden ääni	·Normaalia käytäytymistä, joka johtuu ilmastointilaitteessa virtaavasta kylmääineesta. ·Sulatusääni lämmitystilassa.
Naksihteleva ääni	·Tämä ääni saattaa johtua etupaneelin laajenemisesta tai kutistumisesta lampötilan vaihteluiden vaikutukstesta.
Kosteutta poistoaukosta	·Onko huoneessa koskeutta alhaisissa lampötiloissa? Normaalia käytäytymistä, joka johtuu sisäyksikön päästämästä viileästä ilmasta VILENNYS - tai KUIVAUS-toimintatiloissa.
Käynnissä olon merkkivalo vilkkuu mutta sisällä oleva puhallin pysähtyy.	·Yksikkö on siirtymässä lämmitystilasta sulatustilaan. Merkkivalo sammuu pian ja yksikkö palaa lämmitystilaan.

Huomaa: Jos ongelmia esiintyy edelleen, sommuta laite ja irrota virtakytkentä. Ota sitten yhteyttä lahimpään valtuutettuun Whirlpool- huoltolikkeeseen. Älä yritä liikuttaa, korjata, purkaa tai muokata laitetta itse.

VALTUUTETTU HUOLTOLIKE

Ennen kuin otat yhteyttä asiakspalveluun:

1. Yritä ratkaista ongelma itse kohdan "Vianetsintä" neuvojen avulla.
2. Kytke laite pois toiminnasta ja uudelleen toimintaan ja tarkista, onko hairio poistunut.

Jos hairio ei poistu edellä kuvattujen ohjeiden avulla, ota yhteys asiakspalveluun.

Anna seuraavat tiedot:
- lyhyt Häiröän kuvaus
- ilmastointilaitteen tarkka malli
- huoltokoodi (numero, joka on sijoitettu sisäyksikön sivussa tai pohjassa olevaan huoltotarraan, sanan Service alle).
- Huoltokoodi on merkitty myöts takuukorttiin
- taydellinen osoitteesi,
- puhelinnumerosi.

Jos laite tarvitsee korjausta, ota yhteys
asiakaspalveluun (nain varmistat alkuperäisten
varaosien kayton ja asianmukaisen korjauksen).
Tassyhteydessa on esitettavalkuperäinen kuitti.
Ellei naita ohjeita noudateta, laitteen turvallisuu
laatu voivat vaarantua.

SERVICE

0000 000 0000

Huomaa: Jos haluat laitteesi taydellisen käyttooppaan, lataa se verkkosivustolta, alla olevasta linkista: docs. whirlpool.eu QR-koodia käyttaen.
