SPIW309L - Klimatizace WHIRLPOOL - Bezplatný návod k obsluze

Značka	Whirlpool
Model	SPIW309L
Typ produktu	Nástěnná splitová klimatizace
Chladicí výkon (BTU/h)	9000 (odhad)
Topný výkon (BTU/h)	9000 (odhad)
Chladivo	R32, GWP 675
Maximální náplň chladiva	2,5 kg
Elektrické napájení	220-240 V ~ 50 Hz
Požadovaný jistič	16 A (pro 9K/12K)
Minimální plocha místnosti	10 m²
Provozní režimy	Chlazení, topení, ventilace, odvlhčování, 6th Sense, Sleep, Jet, Around U
Rychlosti ventilátoru	Automatická, vysoká, střední, nízká
Funkce Wi-Fi	Ano, přes aplikaci Whirlpool
Vzduchový filtr	Pratelný, čištění každých 200 hodin
Indikátor čištění filtru	Blikající kontrolka po 720 hodinách
Automatický restart	Ano, programovatelný
Dálkové ovládání	Součástí, dosah až 7 m
Napájení dálkového ovládání	2 baterie AAA 1,5 V
Rozměry vnitřní jednotky (ŠxVxH)	Přibližně 790 x 270 x 200 mm (odhad)
Rozměry venkovní jednotky (ŠxVxH)	Přibližně 700 x 550 x 250 mm (odhad)
Hmotnost vnitřní jednotky	Přibližně 8 kg (odhad)
Hmotnost venkovní jednotky	Přibližně 25 kg (odhad)
Hladina hluku (vnitřní)	Přibližně 25-45 dB(A) (odhad)
Energetická třída	Neuvedeno (odhad A+ nebo A++)
Bezpečnost	Ochrana proti mrazu, automatické odmrazování, bezpečnostní vypnutí, uzemnění, proudový chránič 30 mA
Údržba	Čištění panelu a filtru, nepoužívejte páru
Záruka	Viz záruční list
Poprodejní servis	Kontaktujte Whirlpool, připravte si sériové číslo a model

Často kladené otázky - SPIW309L WHIRLPOOL

Jak vyčistit vzduchový filtr?

Vypněte a odpojte spotřebič. Otevřete přední panel, vyjměte filtr, umyjte jej vlažnou vodou a neutrálním detergentem, osušte, vložte zpět a stiskněte tlačítko resetování filtru.

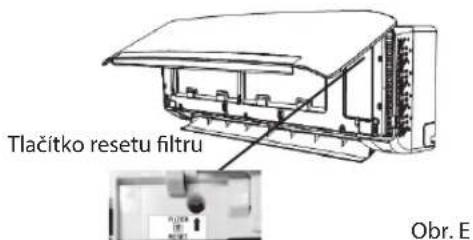

Co znamená blikající kontrolka filtru?

Kontrolka sledování filtru bliká po 720 hodinách provozu, aby vám připomněla vyčistit vzduchový filtr. Po vyčištění stiskněte tlačítko reset.

Dálkové ovládání nefunguje, co dělat?

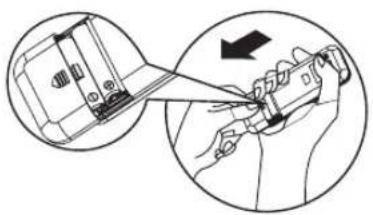

Zkontrolujte baterie (2 AAA) a jejich polaritu. Ujistěte se, že mezi dálkovým ovládáním a přijímačem vnitřní jednotky není překážka. Pokud problém přetrvává, vyměňte baterie nebo kontaktujte servis.

Klimatizace správně nechladí, možné příčiny?

Zkontrolujte, zda není filtr znečištěný, zda nejsou ucpané vstupy/výstupy vzduchu, zda je správně nastavena teplota a zda jsou zavřené dveře/okna. Po vypnutí počkejte 3 minuty před opětovným spuštěním.

Jak používat funkci 6th Sense?

Stiskněte tlačítko 6th SENSE na dálkovém ovládání. Tato funkce automaticky upravuje teplotu, vlhkost a rychlost ventilátoru pro optimální pohodlí.

Kontrolka provozu bliká a ventilátor se zastaví, je to normální?

Ano, dochází k tomu při automatickém odmrazování v režimu topení. Odmrazování trvá 6 až 10 minut, poté se spotřebič vrátí k normálnímu topení.

Mohu použít prodlužovací kabel?

Ne, nikdy nepoužívejte prodlužovací kabel, rozdvojku ani adaptér. Připojte spotřebič přímo do vyhrazené nástěnné zásuvky s uzemněním.

Jak nastavit časovač?

Použijte tlačítka TIMER ON a TIMER OFF na dálkovém ovládání k naprogramování času zapnutí a vypnutí. Stisknutím tlačítek teploty nastavte čas.

Jaké chladivo tento spotřebič používá?

Chladivo je R32 (GWP 675). Je hořlavé. Instalaci a údržbu musí provádět certifikovaný odborník.

Jak kontaktovat poprodejní servis?

Před kontaktováním servisu si přečtěte průvodce odstraňováním problémů. Připravte si přesný model, sériové číslo (pod 'Service' na štítku), adresu a telefon. Použijte web docs.whirlpool.eu nebo číslo uvedené v záručním listu.

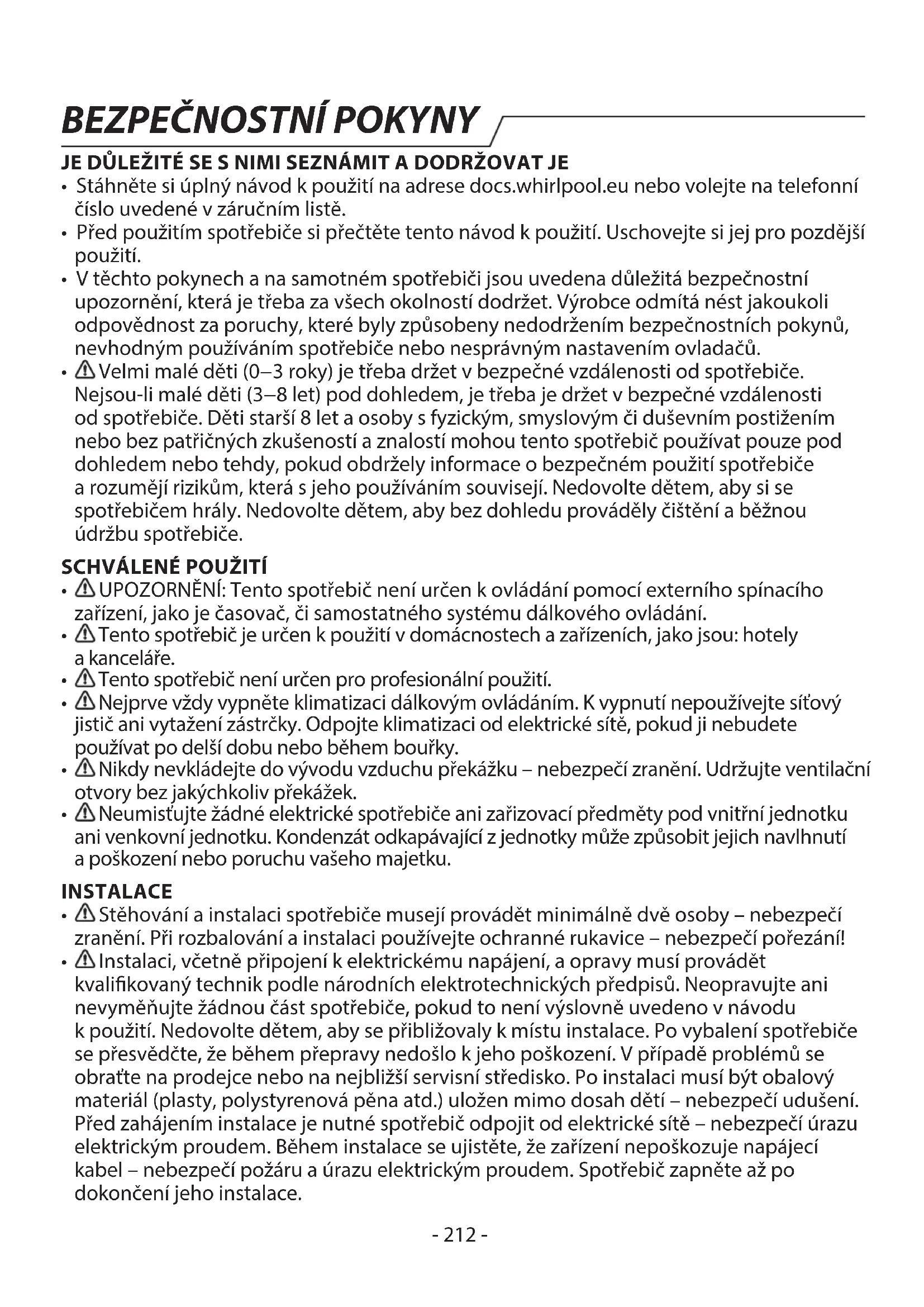

NÁVOD K OBSLUZE SPIW309L WHIRLPOOL

• Stáhněte si uplyný námov k použití na adrese docs.whirlpool.eu nebo volejte na Telefonné cislo uvedené v záručním lista.
• Pred použitím spotřebiece si prečtěte tento námod k použití. Uschovejte si jej pro pozdějskoužití.
• V těchtoPokynech a na samotném spotřebiči jsou uvedena duležitá bezpečnostní upozorněni, která je třeba za všech okolnosti dodržet. Vyrobce odmitá něst jakoukoli odpovednost za poruchy, které byly způsobeny nedodržením bezpečnostních tokynů, nevhodným používaním spotřebiče nebo nasprávným nastavením ovladačů.
• Velmi malé déti (0-3 roky) je třeba držet v bezpečné vzdálenosti od spotřebieč. Nejsou-li malé déti (3-8 let) pod dohledem, je třeba je držet v bezpečné vzdálenosti od spotřebieč. Děti starí 8 let a osoby s fyzickým, smyslovým Či duševním postižením nebo bez patrčnych zkušenosti a znalostí mohou tento spotřebieč používat pouze pod dohledem nebo tehdy,Pokud obdržely informace o bezpečné moužití spotřebieč a Rozumějí rizikům, ktera s jeho používáním souviseji. Nedovolte détem, aby si se spotřebiečem hrály. Nedovolte détem, aby bez dohledu provaděly Čištěné i bežnou udržbu spotřebieč.

SCHVALENÉPOUZITI

• UPOZORNENI: Tento spotbrebič není určen k ovládání pomoci externího spinacího zařěné, jak je Časovac, āsamostatného systému dalkového ovládání.
• Tento spotbrebič je určen k použití v domácnostech a zařizenich, jako jsou: hotely a kanceláře.
  Tento spotbrebic není urcen pro profesiónánlí použiti.
• Nejprve vždy vypněte klimatizaci dálkovým ovladáním. K vypnutí nepoužívejte sítový jistič ani vytaženi zástrécky. Odpoje klimatizaci od elektrické sítě, pokud ji nebudete používat po delsí dobu nebo během bouřky.
• Nikdy nevkladeje do vyvodu vzduchu prekazku - nebezpeci zraneni. Udrzujte ventilacni otvory bez jakychkoliv prekazek.
• Neumistujte zadne elektricke spotrebice ani zařizovací predměty pod vnitrní Jednotku ani venkovníjednotku. Kondenzát odkapávající z Jednotky může zpúsobit jejich navlhnutí a poskození nebo poruchu vašeho majetku.

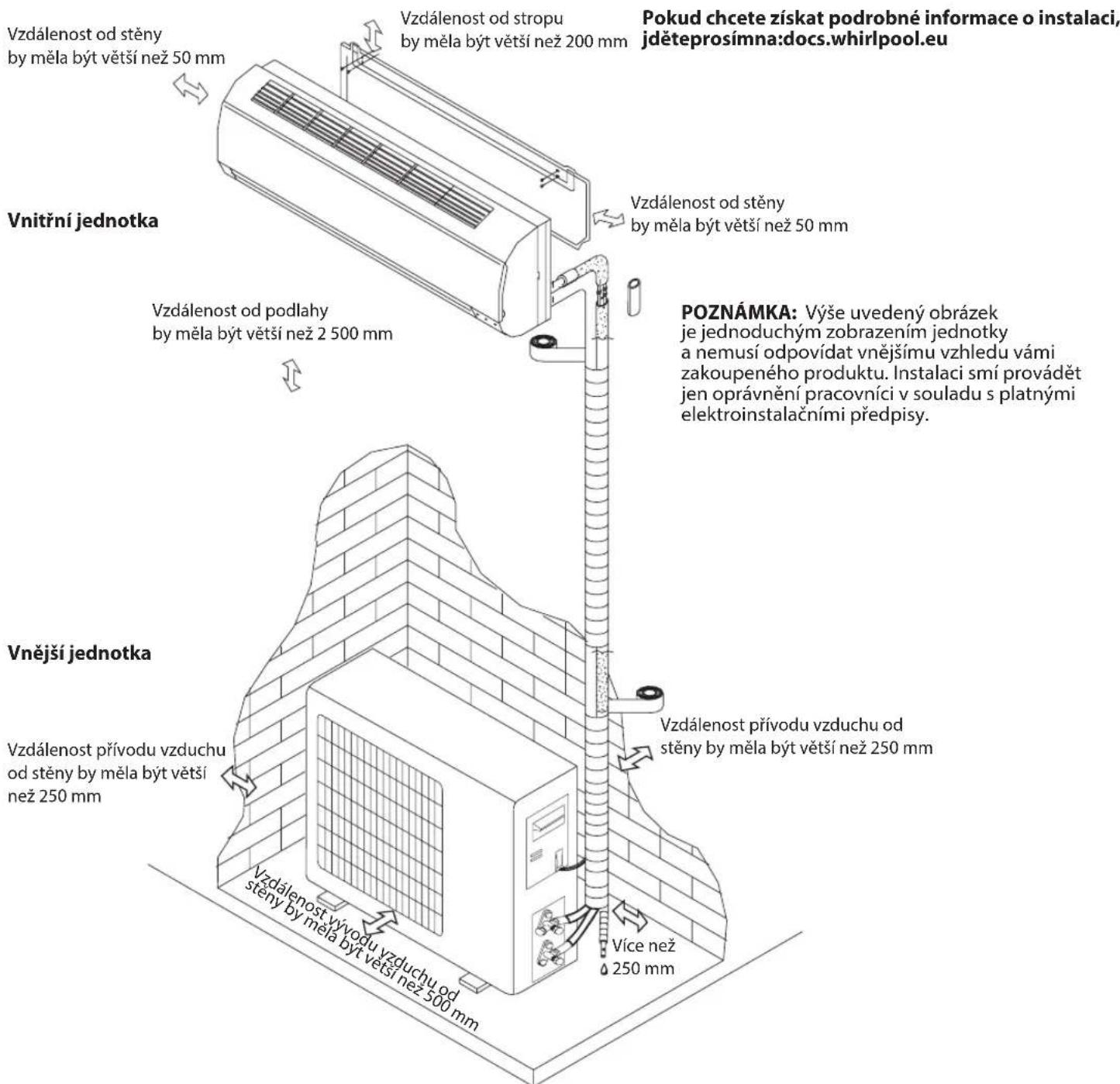

INSTALACE

Stehovani a instalaci spotrebice museji provadet minimalne dve osoby - nebezpeci zraneni. Pri rozbalovani a instalaci pouzivejte ochranné rukavice - nebezpeci pořezani!
- ↑Instalaci, včetné pripojení k elektrickému napájení, a opravy musí provadět kvalifikovaný technik podle národních elektrotechnickych predpisů. Neopravujte ani nevyměnujte zhádnou Čast spotřebieče,Pokud to není vyslovně uvedeno v námodu k použití. Nedovolte dětem,aby se príblížovaly kmistu instalace. Po vybaleni spotřebieče se presvěděcte,že během prépravy nedoslo k jeho poskození. V pripadě problémù se obratte na prodejce nebo nanejblížsí servisní středisko. Po instalaci musí byt obalový material (plasty, polystyrenová pěna atd.) uložen mimo dosah děti – nebezpeci udušeni. Před zahájením instalace je nutné spotřebieč odpojit od elektrické sítě – nebezpeci urazu elektrickým proudem. Během instalace se ujistěte,že zařizení nepoškozuje napájecí kabel – nebezpeci požáru a urazu elektrickým proudem. Spotřebieč zapnéte až po dokoněné jeho instalace.

BEZPECNOSTNIPOKNY

• Pri stehovani nebo premisteni klimatizačniho zařizení se obratte na zkušené servisné techniky za učelem odpojení a opětovné instalace Jednotky.
• Zařizení nesmí byt instalováno v pradelné.

UPOZORNÉNÍ NA PRERUŠENÍ DODÁVKY ELEKTRICKÉ ENERGIE

• Napajeni musi mit jmenovite napeti a tvoit samostatny okruh pro spotrebič. Prüměr napajeci šnúry musi splnovat požadavky.
• Na pevné kabelázi musí byt instalován vicepólový vypínač v souladus elektrotechnickymi predpisy a spotřebic musí byt uzemné v souladu s národními normami pro elektrickou bezpečnost.
• K pevné kabelázi by mél BYt pripojen odpojovaci vypínač pro vsechny poly s mezerou mezi kontakty alespoñ 3 mm.
• Nepoužívejte prodlužovaci kabely, sdružené zásuvky nebo adaptéry. Po provedeni montáze nesmi byt elektrické privky spotřebiče pro uživatele pristupné. Nepoužívejte spotřebič, pokud jste mokráne nebo naboso. Tento spotřebič nezapínejte, pokud je poskozen napájecí sítový kabel āzástrčka, pokud správně nefunguje nebo byl poskozen āc spadl.
• ①Jestlize je poskozeny prívodni kabel, za identický ho smí vyměnit pouze vyrobce, servisné technik nebo osoba s podobnou príslušnou kvalifikaci, jinak by mohlo dojit k urazu - riziko urazu elektrickým proudem.
• Proudový chránic (RCD) s jmenovitým proudem nepresahujićim 30 mA musí byt začleněn do pevné kabeláze podle národnich przyvnich predpisu.
• ↑Teplota chladiciho okruhu bude vysoká, umistěte tedy prosím propojovác kabel mimo medénou trabku.
• Zajistete bezpećné uzemnéni a propojeni uzemnovacího vodice se specialním uzemnovacím systémem budovy; instalaci musí provadět profesonánlí pracovníci. Spotřebic musí být vybaven proudovým chraničem a pomocným jističem s dostatečnou kapacitou. Jistič musí být také vybaven magnetickou a tepelnou vypínací funkci, aby byla zajistěna ochrana v pripadě zkratu a pretižení.

Konfigurace 9K a 12K 18K 24K
Požadovaná kapacita jistiće 16A 20A 25A

• Aripojeni napajeciho kabelu a kabeloveho propojeni mezi vnitrnia venkovnji jednotkou, viz schema zapojeni spotbrebiče.

CISTENIA UDRZBA

VAROVÁNÍ: Pred zahájením jakékoli udržby musí byt spotřebic odpojen od elektrického napájení; nikdy nepoužívejte parní Čistic – riziko elektrického šoku!
- Udrzba a opravy vyadujici pomoc jinych kualifikovanych pracovniku se povadeji pod dohledem osoby, ktera je zpusobila pouzivat hořlava chladiva.
- Servis se musi provadét pouze zařizením doporučeným vyrobcem.

LIKVIDACE OBALOVÉHO MATERIALU

Obalovy material je 100% recyklovatelny a je označen recyklačním symbolem ( ). Jednotlivé casti obaloveho materiálu proto zlikvidujte opdovědné podle platních mistristné predpisů upravujicích nakladání s odpady.

LIKVIDACE DOMÁCÍCH ELEKTROSPOTREBICU

Tento spotbrebi by lyroben z recyklovatelnych nebo opakované pouzitelnych materialu. Zlikvidujte jej podle mistroh prdepisu pro likvidaci odpadu. Dal'si informace o likvidaci, renovaci a recyklaci elektrickych spotbrebu ziskate na mistrom urade, ve stredisku pro sber domacho odpadu nebo v obchod, kde jste spotbreic zakoupili. Tento spotbrebi je oznaen v souladus evropskou smernici 2012/19/EU o odpadnich elektrickych a elektronickych zaizenich (OEEZ). Zajistem spravné likvidace

tohoto vyrobku pomuzete zabrinit negativnim vivum na zivotni prostreida lidske zdravie.

Symbol (na vrobku nebo prislusnych dokladech udáva, ze tento vyrobek nésmi byt likvidován spolecne s domácim

odpadem, hybrz je nutné jej odevzdat do priślušného sberného střediska k recyklaci elektrickych a elektronickych zařizení.

PROHLÁŠENÍ O SHODE

• Plné zněni prohlášeni o shodě se nachází na následujíci webové stráncé: docs.whirlpool.eu.
• Radióve zaízení practuje v kmitoctovém pásmu 2,4 GHz ISM, pričemž maximálné hodnota prěnášné radiofrekvenčné energia nepresahuje 20 dBm (ekvivalentné izotropné vyzařeny vykon, EIRP).
• Současti tohoto vyrobku je software s otevřeným zdrojovým kódem vyvinutý třétimi stranami. Prohlášeni o používaní licence k tomuto otevřenému softwaru je k dispozici na teto webove strancé: docs.whirlpool.eu.
• Tento spotbrebič obsahuje fluorované skleníkové plyny, na které se vztahuje Kjótsky protokol; chladici plyn je v hermeticky uzavřeném systému (R32, GWP 675). Maximálnímnožství naplné chladiva je 2,5 kg. Podrobné informace naleznete na štítku s jmenovitými hodnotami.

BEZPECNOSTNI POKNY PRO UDRZBU SPOTREBICE SE SPECIFICKYM CHLADIVEM

• Stáhněte si uplyný manuál pro podrobnou instalaci, servis, udržbu a opravy na docs. whirlpool.eu.
• Nepoužívejte prostředky k urychlení procesu odmrazování nebo k Čištěné, které nejsou doporučeny vyrobcem.
• Spotbrebič musi byt skladován v dobre větraném prostoru, kde velikost místnosti odpová dlose prostoru, jak je specifikováno pro provoz; bez nepřetržitého provozu zdrojú zažehu (napřiklad; otevřený othen, provoz plynového spotbrebič nebo provoz elektrického ohřivače).
• Nepropichovat ani nepalit. Davejte pozor, protoze chladivo muze byt bez zapachu.
• Každá osoba, která pracuje nebo vstupujé do okruhu chladiciho média, by měla mít aktuálné platné osvědčeni od oprávněného organu v príslušném průmyslovém odvětví, které opravnuje k nakládoní s chladivem v souladu s průmyslovou specifikác. Servis se provádi pouze podle doporučeni vyrobce. Üdržba a opravy vyžadujíci pomoc jiních kvalifikovaných pracovnikú se povádeji pod dohledem osoby, která je způsobilá používat hořlavá chladiva. Spotřebič musí byt instalován, provozován a skladován v mistnosti s podlahovou plochou větéri než 10 m2. Instalace potrubí musí byt vedena do mistnosti s podlahovou plochou větéri než 10 m2. Potrubí musí byt v souladu s národními predpisy pro plynárenstvi. Maximálné množstvi naplne chladiva je 2,5 kg. Mechanické konektory použivané uvnitř budovy musí vyhovovat normě ISO 14903. Pokud jsou mechanické konektory znovu použity uvnitř, musí se obnovit těsnici současti. Pokud jsou spoje s rožsǐreným hrdlem znovu použity uvnitř, musí se rožsǐrené hrdlo znovu vytrovit. Instalace potrubí musí byt omezena na minimum. Mechanická prípojení musí byt pristupné pro učely udžrby.
• Preprava zařizení, které obsahuje hořlavé chladivo, musí byt v souladu s prepravními prédpisy.
• Oznaceni zařizení pomoci značek musi odpovidat mistrím predepisům.
• Likvidace zařizení, které vyuzíva hořlavé chladivo, musí byt v souladu s národními

predpisy.

1. Skladovani zaizeni/spotrebice by melo byt v souladu s poukny vyrobce.

2. Skladování zabaléného (neprodaného) zařizení Ochranný obal pro skladováni by měly bít konstruován tak, aby pri mechanickém poskození zařizení uvnitr baleni nedoslo k uniku naplné chladiva. Maximální počet kusu zařizení, která mohou bít uložena společné, bude podle mistrich predpisů.

3. Informace o servisu.

6-1 Kontroly oblasti

Před zahájením práce na systému, který obsahuje hořlavé chladivo, jsou nezbytné bezpečnostní kontroly, aby se minimalizovalo riziko vznícení. Pro opravy chladiciho systému je třeba prěd provedením práce na systému dodržet následujíci bezpečnostní opatřeni.

6-2 Pracovni postup

Práce se provádeji rízeným postupem, aby se minimalizovalo riziko prítomnosti hořlavého plynu nebo páry pri provádení práce.

6-3 Obecná pracovní oblast

Všichni pracovníci udžby a ostatné pracovníci v místné oblasti musí byt poučeni o povaze provaděné práce. Měli BYSTE SE VYVAROVAT PRÁCI V OMEZENÉM prostoru. Oblast kolem pracovního prostoru musí byt oddělena. Ujistěte se, Že podmínky uvnitř oblasti byly zajistěny prostřednictvím kontroly nad hořlavým materiaLEM.

6-4 Kontrola pritomnosti chladiva

Oblast musi byt prd a během práce zkontrolována vhodnám detektorem chladiva, aby se zajistilo, ze technik si je vědom pritomnosti hořlavého prostřédí. Zajistěte, aby bylo zařizení pro detekci uniku vhodné pro použítí s hořlavými chladivy, tj. bez jiskřeni, odpovidajćím zpúsobem utěsněné nebo jiskrově bezpečné.

6-5 Prítomnostesimalo pristroje

Pokud se má provadět jakákoliv vysokoteplotní práce na chladícím zařizení nebo príslušněch dilech, musí byt k dispozici vchodné hasići zařizení. Mějte k dispozici CO₂ nebo práskový hasići prístroj v blízkosti plnicí oblasti.

6-6 Zádné zdroje zážehu

Zádná osoba provádejíci práce souvisejíci s chladicim systémem zahrnujíci odhaleni jakéhokoliv potrubí, které obsahuje nebo obsahovalo hořlavé chladivo, nesmí používat jakékoliv zdroje zážehu takovým zpúsobem, který by vedl k nebezpečí požáru nebo vybuchu. Vsechny možné zdroje zážehu, včetné kouřeni cigarat, by měly byt umistěny dostatečné daleko odmista instalace, apravy, demontáže a likvidace, během nichž se muže uvolnovat hořlavé chladivo do okolniho prostoru. Pred zahájením práce je třeba proverit oblast okoli zařizení, aby se zajistilo, ze nedochází k zhadnému nebezpečí požáru nebo vznícení. Musí byt instalovány značky „Zákaz kouřeni".

6-7 Větrána oblast

Před otevřením systému nebo provádením jakychkoliv prací pri vysokích teplotách zajistěte, aby oblast byla otevřená nebo dostatečné větráná. K určité ventilaci musí stále docházet i v průbehu doby, kdy je práce provádeva. Větrání by mélo bezpečné Rozptylit jakékoliv uvolné chladivo a prědnostné ho odvětrat do vnějsího prostředí.

6-8 Kontroly chladicho zařizení

Pokud jsou elektrické současti měněny, musí byt vhodné pro daný účel a se správnou specifikaci. Pokyny vyrobce pro udržbu a servis musí byt vždy dodržovány. V pripadě

pochybností se poradte s technickým oddělením vyrobce. Při instalacích používajćích hořlavá chladiva se musí provadět následujíci kontroly:

• Velikost naplne je v souladu s velikosti prostoru, ve kterém jsou instalovány současti s obsahem chladiva;
• Ventilacni zaizenia vystupy funguji adekvatne a nejsou blokovany;
• Pokud je použivan nepřímý chladící okruh, musí se sekundární okruh zkontrolovat z hlediska pritomnosti chladiva;
• Oznaceni zařizení je i nadále viditelné ačitelné. Oznaceni a značky, které jsou nečitelné, musí byt opraveny;
• Chladić potrubí nebo současti jsou instalovány v takové poloze, ve které je nepravděpodobné,Že budou vystaveny jakékoliv látce, která mûže zpúsobovat korozí současti obsahujćich chladivo,Pokud nejsou konstruovány z materiałů, které jsou ze své podstaty odolné vúči korozí,nebo jsou vhodné chráněny proti korozí.

6-9 Kontroly elektrickych zařízení

Opravy a udrzba elektrickych soucasti musi zahrnovat pocatechni bezpecnostni kontroly a postupy kontroly soucasti. Pokud dojde k poruse, ktera by mohla ohrozit bezpecnost, nesmi byt k okruhu pripojen zadny elektricky zdroj, dokud neni vyhovujicim zpusobem odstranena. Pokud neni mozné poruchu okamzite odstranit, ale je tbrepaPokracovat v provozu, pouije se primerene dochasne reseni. To se musi oznamit majiteli zaizeni, takze jsou doporučovány vsechny casti. Po catechni bezpecnostni kontroly zahrnuji:

• Ze kondenzátory jsou vybity: to musí byt provedeno bezpečné, aby nedoslo k vzniku jisker;
• Ze pri plnéni, zotavení nebo Čišěné systému nejsou odhaleny Žádné elektrické současti a kabeláž;
• Ze existuje pospojovani uzemněni.

7. Opravy utěsněnych součastí

Pri opravach utěsněnych současti musí byt veškeré elektrické privody odpojeny od zařizení, na kterém se pracuje, pred jakýmkoliv odstraněním utěsněného elektrického napájení zařizení během servisu a poté musí byt v nejkritičtejsím mistě umistěna trvale fungujíci forma detekce unikú za učelem varovány prì potenciálné nebezpečné situaci. Zvlastné požornost musí byt věnována následujícím skutečnostem, aby se zajistila práce na elektrickych součástech. Skrín se nezměnéťak, aby byla ovlivnéna uroven ochrany. Patrá sem poskození kabelů, nadměrný počet pripojení, svorky, které nebyly vyrobeny podle původních specifikác, poskození těsněné, nasprávná montáž ucpávek atd. Ujistěte se, ze je prístroj bezpečné namontován. Zajistěte, aby těsněné nebo těsnici materialí nebyly degradovány tak, ze již neslouží k zabrónění vstupu hořlavých prostředí. Náhradní dily musí byt v souladu se specifikacemi vyrobce.

POZNÁMKA:

Použití silikonového těsniciho prostředku muže znemožnit učinnost některych typů zařizení pro detekci uniku. Jiskrove bezpečné současti nemusi byt préd prací na nich izolovány.

8. Opravy jiskrove bezpečnych současti

Nepoužívejte Žádné trvalé indukčné nebo kapacitné zátěze okruhu, aníž bye ste se ujistili, ze to nepřekroci prípustné napétí a proud povlený pro použivané zařizení. Jiskrově bezpečné současti jsou"Juste typy, na kterych je možné pracovat v pritomnosti hořlavého prostředí. Zkušebné zařizení musí mit správné jmenovité hodnoty. Vyměñujte

soucasti pouze za dily specifikované vyrobcem. Jiné dily mahou zpusobit vzniceni ovdusi s chladivem v pripadě netěsnosti.

9. Kabeláž

Zkontrolujte, zda kabeláž není vystavena opotbrebení, korozi, nadměrnému tlaku, vibracím, ostrým hranám nebo jiním nepříznivým vlivům prostřédi. Kontrola také musí brát v uvahu učinky stárnuti nebo kontinuálnéch vibrácí ze zdrojú, jak je sou kompresory nebo ventilátoy.

10. Detekce hořlavych chladiv

Za zadnych okolnosti nesmi byt pri vyhledavani nebo detekci uniku chladiva pouzity potencialni zdroje zahehu. Nesmi byt pouzivan halogenidovy hořak (ani jiný detektor použivajici otevřeny othen).

11. Metody detekce uniku

Následujíci metody detekce unikú se považuju za prijatelné pro systémy obsahujíci hořlavé chladivo:

• Elektronické detektory uniku se používají k detekci hořlavych chladiv, ale citlivost nemusi byt odpovidajínebo muže byt nutná opětovná kalibrace (detekné zařízení musi byt kalibrovánov oblasti bez chladiva).
• Ujistěte se, ze detektor není potenciálním zdrojem zážehu a je vhodné pro použité chladivo.
• Zařazení pro zjiistovani uniku se nastaví na procentné podíl LFL chladiva a musí byt kalibrováno na použité chladivo a potvrzené príslušné procento plynu (maximálne 25%).
• Tekutiny pro detekci uniku jsou vhodné pro použiti u větsiny chladiv, ale nesmí se používat Čistić prostředky s obsahem chlóru, protože chló může reagovat s chladivem a korodovat meděné potrubí.
• Pokud existuje podezřeni na unik, veškeré otevřné ohné je třeba odstranit/uhasit.
• Pokud je zjiisténunik chladiva, ktery vyzadujete tvrde pajeni, musi byt veškeré chladivo odcerpano ze systému nebo izolovANO (pomoci uzaviracich ventilú) v casti systému vzdálené od uniku.
• Dusíkem bez obsahu kyslíku (OFN) se poté propláchne systém préd i během procesu pájení.

12. Odstranění a odcerpání

• Pri vstupu do okruhu chladiva za ucelem opravy nebo za jinym ucelem se pouziji konvencní postupy. Je vsak duležite dodržovat osvedcené postupy, jelikož je tbreba vzt v uvahu hořlavost.

Dodržujte následujíci postup:

• Odstraţe chladivo;
• Proplachněte okruh inertním plynem;
• Odcerpejte;
• Opět propláchněte inertním plynem;
• Otevřete okruhřezáním nebo pájením.

Naplchladiva musi byt odcerpana do spravnych zasobnich valcu. System musi byt "prolachnut" pomoci OFN, aby byla Jednotka bezpecná. Tento proces muze byt potreba opakovat nekolikrát. K tomuto učelu se nesmi použivat stlaceny vzduch nebo kyslik. Prolachnuti musi byt dosaženo vstupem za učelem plnéni, dokud se nedosáhne pracovniho tlaku, poté odvětránim do atmossény a nakonec odcerpáním dovakua. Tento postup se musi opakovat, dokud v systému není zhádné chladivo. Pri použití posledni

BEZPECNOSTNIPOKNY

náplné musí byt systém odvětrán na atmosférický tlak, aby na něm mohly probíhat práce. Tato operace je naprosto nezbytná,Pokud se mají provadět pájení na potrubí. Zajistěte, aby vystup podtlakového Čerpadla nebyl blízko jakychkoliv zdrojú zážehu a v systému bylo vakuum s OFN a k dispozici nepřetržité větrání.

13. Postupy plněné

Kromě obvyklych postupů plněné je třeba dopržovat následujíci požadavyk:

• Zajistete, aby pri používáni plniciho zařizení nedoslo ke kontaminaci jinými chladivy.
• Hadice nebo potrubí musí být conejkratsí,aby se minimalizovalo množství chladiva v nich obsažene.
• Valce musi stát ve svislé poloze.
  -Ujistete se, ze je chladici system uzemnen prd naplnenim chladiva.
• Označte systém po dokončeni plnéni (pokud již{něi označen).
• Zvlastni pozornost musi byt venvovana tomu, aby nedoslo k preplneni chladiciho systemu. Prid plnenim systemu musi probehnout tlakovázkouška pomoci OFN.

Systém musí byt testován z hlediska uniku po dokončeni plnéni, ale prěd uvedením do provozu.

Následnézkouška těsnosti se provede préd opustěním mista.

14. Odstaveníz provozu

Pred provedenim tohoto postupu je nezbytné, aby byl technik plné obeznámmen se zařizením a všemi jeho detaily. Doporučuje se správná praxe, aby všechna chladiva byla bezpečné odstraněna. Pred provaděním ulohy se odebere vzorek oleje a chladiva v pripadě,Že je požadována analyza pred opětovným použitím recyklovaného chladiva. Pred zahájením ulohy je nezbytné mit k dispozici elektrickou energii.

a. Poznejte zařizení a jeho funkci.
b. Izolujte systém elektricky.
c. Pred zahájením postupu se ujistěte,.cz:

• V pripadé potreby je k dispozici manipulacní zařizení pro manipulaci s valci chladiva;
  -Vsechny osobni ochranné pomücky jsou k dispozici a použivaji se správné;
• Proces odcerpání je vždy kontrolován kvalifikovanou osobou;
• Zařizení pro odcerpaní a valce opovídaj príslusnám normám.

d. Pokud je to moźné, odcerpejte chladivo.

e. Pokud vakuum není moźne, przyjavte sberné potrubí, aby bylo moźné chladivo odstranit z rúznych chasti systému.
f. Ujistete se, ze je valec umisten na vaze, nez se zahaji odcerpavani.
g. Spustte zaízení pro odcerpání a postupujte podlePokynú vyrobce.
h. Valce nepreplnujte. (Ne vice nez 80% kapalné napiñé.)
i. Neprekracujte maximní provozní tlak valce, a to ani dochasne.
j. Po správném naplěnéni valcú a dokčeni procesu se ujistěte, ze jsou valce a zařizení okamžitě odstraněny z mística a vsechny izolačné ventily na zařizení jsou uzavěnév.
k. Odcerpané chladivo se nésmi plnit do jiného chladiciho systému, pokud nebylo vycistěno a zkontrolováno.

15.Označováni

Zařizení musí byt označeno stítkem s uvedením, ze bylo odstaveno z provozu a chladivo bylo vypustěno. Štítek musí obsahovat datum a podpis. Ujistěte se, ze na zařizení jsou stítky, které uvádeji, ze zařizení obsahuje hořlavé chladivo.

16. Odčerpaní

Pri odstraneni chladiva ze systému, at už z dūvodu servisu, nebo odstavení z provozu, se doporučuje odstraneni všech chladiv. Pri prěcerpávní chladiva do valců se ujistěte, ze jsou použity pouze vchodné valcé pro zpětné ziskávání chladiva. Ujistěte se, ze je k dispozici správný počet valců pro uložení celé naplě systému. Vsechny použité valcé jsou určeny pro odcrpané chladivo a jsou takto označeny (tj. speziálnívalce pro zpětné ziskávání chladiva). Valcé musí byt vybaveny pojistnám ventilem a pridruženými uzaviracími ventily v dobřem provozním stavu. Prázdné regeneračné valcé jsou odcrpaná, aPokud je to možné, ochlazený prěd odcrpaním. Odcrpávací zařizení musí byt v dobřém provozním stavu se souborem pokynů týkajících se zařizení, který je k dispozici, a musí byt vyhodné pro odcrpaní hořlavych chladiv. Kromě toho musí byt k dispozici sada kalibrovaných vah v dobřém provozním stavu. Hadice musí byt kompletní s bezúnikovými spojkami a v dobřém stavu. Před použitím zařizení pro odcrpaní zkontrolujte, zda je zařizení v uspokojivém provozním stavu, zda je správně udržováno a zda jsou vsechny príslusné elektrické současti utěsněny, aby se zabránilo zážehu v pripadě uvolné chladiva. Pokud mate pochybnosti, obratte se na vyrobce. Odcrpané chladivo musí byt vraceno dodavateli chladiva ve správném regeneračné valci a musí byt proveno príslusné záznam o prědání opadu. Nemíchejté chladiva v Jednotkách pro zpětné ziskávání a zejměna ne ve valcích. Pokud je nutno odstranit kompresory nebo kompresorové oleje, zajistěte, aby byly odcrpaný na prijatelnou uroven, aby se zaistilo, ze hořlavé chladivo nezústane v mazivu. Proces odcrpaní musí byt proveno prěd vracením kompresoru dodavatelům. Pro urychlení tohoto procesu se použije pouze elektricky ohřev těla kompresoru. Vypoustěné oleje ze systému se musí povádet bezpečné. Pri stehoványne nebo prěmistěné klimatizačného zařizení se obratte na zkušené servisné techniky za učelem odpojení a opětovné instalace Jednotky. Neumistujte zádné elektrické spotřebieče ani zařizovácí prědměty pod vnitné Jednotku ani venkovné Jednotku. Kondenzát odkapávantí z Jednotky muže zpúsobit jejich navlhnutí a poskození nebo poruchu vašeho majetku. Udržet ventiláčné olvory bez jakychkoliv prěkážek. Spotřebieč musí byt skladován v dobře větraném prostoru, kde velikost mistnosti odpoplá ploše prostoru, jak je specifikoványo pro provoz. Spotřebieč musí byt skladován v mistnosti bez nepétržitého otevřeneho plamene (napřiklad funkčné plynový spotřebieč) a zdroju zážehu (napr. funkčné elektrický ohřivač). Opakovane proužitelné mechanické konektory a spoje s Rozsǐrenym koncem nejsou povoleny.

Popis vyrobku

Vnitrnijednotka

Obrázky v teto pírufce vychyža z vnoješino pohodnu na standardn model. V daskledu toto sehr va mze ilst od urvau klimatzace, kterju ste sly vrblav.

Vysvětlení symbolů zobrazených na vnitřínéjednotce nebo venkovnínéjednotce.

	POZOR!	Tento symbol ukazuje,Že tento spotřebič používa hořlavé chladivo, které když unikne a je vystaveno vnějsimu zdroji zážehu, hroží nebezpecí požáru.
	POZOR	Tento symbol ukazuje,Že námod k obsluze je třeba pečlivě prěcíst.
	POZOR	Tento symbol ukazuje,Že servisné pracovníci by měli manipulovat s tímtó zařizením podle instalacné príručky.
i	POZOR	Tento symbol ukazuje,Že jsou k dispozici informace, jako je námod k obsluze nebo instalacné príručka.

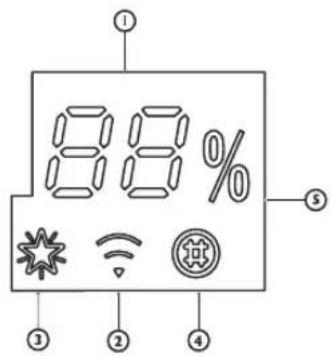

Uživotelské Rozhrani

Indikator teploty (1)

Zobrazije nastavenou teplotu.

Bliká rychle (3 Hz) pri pripojovani ke smerovaci nebo ztráté spojení se smerovacem.

Bliká pomalu (1,5 Hz) pri pripojení ke smerovaci, ale bez pripojení do cloudu.

SvittrvalpriplnempripojenWi-Fi.

Zhasne po odstaveni nebo vypnuti Wi-Fi.

Ukazatel 6. smyslu (3)

Zhasne, kdyz se 6. smysl vypne.

Indikator sledovani filtru (4)

Pokud je nutné yčistit filtr, indikátor bliká.

Indikator sledofvani filtru zaene bilkat po 720 provoznich hodinach jak upozorneni na potrebu yciisteni filtru.

Po yvciisteni filtru stisknete tlacitko resetovani filtru, ktere se nachazni na vinitrijnednotce za prednim panelem. Indikator

sledovani filtruprestrean blikat.

Ukazatel vlhkosti (5)

Svití, když ukazuje uroven vlhkosti.

Zhasne, když ukazuje teplotu.

Indikator casovač (6)

Po ukončeni funkce ācasováče zhasne.

Indikator behu (6)

Bēhem provozu svītī.

Během odmrazováni vnejší Jednotky bliká.

Indikator spänku (8)

Rozsvitse, jakmile je nastaven rezim spanku, indikator "Beh" bude blikat desetkrat a cely dispiej zhasne.

Vložte baterie do RC

1. Vlozte kolík a opatrné zatlacte kryt baterie dolú a zatlacte ve směru sipky, abyste jej odstranili.
2. Vlozte do prostoru 2 baterie AAA (1,5 V). Ujistete se, ze polarity ^ ^a_n - ^ ^s jsou spravne umisteny.
3. Zavřete kryt baterie na dálkovém ovladaci.

- Prednastavení dálkového ovladání

• Pokazdé, když jsou v dalkovém ovladaci vyměněny baterie nebo je napájen, je automaticaky prednastaveno tepelné Čerpadlo,Pokud je zakoupený klimatizačné systém pouze pro chlazení, lze použít také dalkový ovladac tepelného Čerpadla.

Použití RC k ovládání spotřebie

• Pokud chcete spotrebic ovladat dalkovym ovladanim, nasmerujte dalkovy ovladač na prijinac zaizeni na vnitrijnednotce, abyste zajistili citlivost prijm.
• Pokud chcete odeslat zaprVu z dalkoveho ovladani, bude bilkat po dobu 1 sekundy symbol .Po prijeti zaprvy spotbrebiç zapipa.

Dálkovy ovladač bude ovladat klimatizaci do vzdalenosti 7 metru.
Dálkovy ovladac tepelného Čerpadla AC Ize použít k ovladání modelu AC pouze s chlazením.

Poznamka: postupujte podle instrukci, které odpovidaji dalkovému ovladači, který obdržite k ovladání klimatizace.

Popis funcki tlačitek (P1-03)

1. TLACITKO ON/OFF (ZAP/VYP)

Stiskem tohoto tlačitka se spotbrebic zapína a vypína.

3. TLACITKO FAN (VENTILATOR)

Toto tlacitko slouží k nastavení otáček ventilatóru v poradi automatický, vysokte, středni a nizné.

K zapnuti nebo vypnuti funkce 6. smysl.

7. TLACITKO SWING (NAKLAPENI)

Spoustínebo zastavujepohyb

Použijte k nastavení urovné vlhkesti, pouze v režimu 6th SENSE.

16. TLACITKO SUPER SILENT (SUPER TICHY)

Toto tlacitko zapina a vypina rezim super ticheho provozu.

2. TLACITKO MODE

Toto tlacitko slouzik volbe provozniho rezimu.V poradi chlazen, topeni nebo ventilatorio.

8. TLACITKO SLEEP (SPANEK)

Pouziva se k vyberu rezimu spanku v poradi rezim spanku 1,rezim spanku 2, rezim spanku 3,rezim spanku 4 a vypnuti spanku.

1. TLACITKO AROUND U (BLIZ K VAM) Slouží k zapnutí nebo vypnutí funkce Around U (Bliz k vam).

12. TLACITKO JET (RYCHLE)

Timto tlacitkem se zapina nebo vypiná rychle chlazení nebo topení.

13. TLACITKO DIM (PODSVICENI)

Tímto tlacitkem se zapíná nebo vypíná podsvicéní displeje vnitří jestnotky.

14. TLACITK WI-FI

Pouziva se k zapnuti nebo vypnuti Wi-Fi. 15 TLACITKOTIMER (CASOVAC)

Pouziva se k nastaveni casu zapnuti nebo vypnuti spotrebice.

Symboly na displeji RC Aktivace RC stisknutim tlačitka ODEMKNUTÍ

Symbol chlazeni Automaticke atcky ventilatoru Indikator spanku 1
Ukazatel vhlkosti plus Vysoka nlost ventilatoru Indikator spänku 2
Ukazatel vlhkosti minus Stredmychost ventilatoru Indikator spanku 3
Ukazatel pouze vetrani Nizkaryhlost ventilatoru Indikator spanku 4
Ukazatel vytapeni Ukazatel Sup silent Zobrazeni nastavené teploy BB

Ukazatel Around U (režimu okolni teploty) Ukazatel 6^th SENSE

Stisknete tlačitko, podsviceni se rozsvitá a funkčni tlačitka se aktivuji pro použiti. Opétovným stisknutim tlačitka uzamkete dalkovy ovladač. Pokud není dalkovy ovladač použit po dobu 10 s, dalkovy ovladač bude automaticky uzamčen

Popis funckci tlačitek (J1-3A)

1. TLACITKO ON/OFF (ZAP/VYP)

Stiskem tohoto tlačitka se spotbrebic zapína a vypína.

2. TLACITKO MODE

Toto tlacitko slouží k volbě provozniho režimu v pořadí chlazení, vyssoušení, pouze ventilátor nebo vytapiěné.

3. TLACITKO FAN (VENTILATOR)

Toto tlačitko slouží k nastaveni otáček ventilátoru v pořadi automaticky, vysokte, středni a nizné.

Toto tlacitko slouží k nastavení teploty v mistnosti. Používa se k nastavení Času v režimu Časováča a aktuálniho Času hodin.

6. TLACITKO 6TH SENSE

K zapnutínebo vypnutí funkce 6.smysl.

7. TLACITKO SWING (NAKLAPENI)

Spousti nebo zastavujpe pohyb vodorovnych lamel a nastavujesmer proudeni vizduchu nahoru/dolu.

8. TLACITKO SLEEP (SPANEK)

Zapíná nebo vypíná režim spanku v pořadi

9. TLACITKO AROUND U (BLIZ K VÄM)

Slouží k zapnutí nebo vypnutí funkce Around U (Blíž k vám).

10. TLACITKO TIMER ON/CLOCK (ZAPNUTI CASOVACE / HODINY)

Používa se k nastavení aktuálniho Času.

Sloužík nastavení nebo zruşeni zapnutícasovač.

11 TLACITKO TIMER OFF (VYPNUTICASOVACE)

Slouží k nastavení nebo zrušeni vypnutí casovace.

12. TLACITKO JET (RYCHLE)

Tínto tlacitkem se zapíná nebo vypíná režim rychlého chlazení nebo topení.

13. TLACITKO DIM (PODSVICENI)

Tímto tlacitkem se zapíná nebo vypíná podsvicéní displeje vnitríní Jednotky.

14. TLACKITKO POWER SAVE (USPORA ENERGIE)

Toto tlačitko zapína a vypína režim úspory energia.

15. TLACITKO SUPER SILENT (SUPER TICHY)

Toto tlacitko zapiná a vypiná rezim super tichého provozu.

Symboly na displeji RC

Symbol chlazeni

Indikator spanku 1

Automaticke otácky ventilatóur

Ukazatel rezimu Rychle

Ukazatel vysouseni Indikator spanku 2 Vysoka rychlost ventilatatu Pfenos signalu

Ukazatel pouze vetrani Indikator spanku 3 Stredni rychlost ventilatoru

Ukazatel vytapeni Indikat spänku 4 Nizka rychlost ventilatoru Zobrazeni aktuanylho casu

Ukazatel 6^th Sense Ukazate^rerezimu okolni teploty Ukazatel Superti chy Zobrazeni nastavené teploty

Ukazatel usporného režimu

OCHRANA

Provozní podmíky

Ochranné zarizeni muze odpojit a vypnout spotrebič v nizé uvedenych pripeadech.

Ohřev Teplota ven	kovniho vzduchu je vyší než 24 °C
	Teplota venkovniho vzduchu je nižsí než -7 °C
	Teplota v mîstnosti je vyší než 27 °C
Chlazení	Teplota venkovniho vzduchu je vyší než 43 °C
	Teplota v mîstnosti je nižsí než 21 °C
Odlvhčování	Teplota v mîstnosti je nižsí než 18 °C

Pokud klimatizace beží v režimu
CHLAZENÍ nebo VYSOUŠENÍ s dveřmi
nebo oknem otevřenými po delsí dobú,
když je relativní vlhost vyší než 80%,
můze z vystupu odkapávat kondenzát.

Vlastnosti ochranného zařizení

Počkejte nejměne 3 minuty pred
restartovánižm Jednotky po ukoněné
provozu nebo změné rezimu během
provozu. Po pripojení k napájení
a okamžitěm zapnutí spotřebiece muže
dojtík zpóžděné 20 sekund pred tim,
než začné pracovat. Pokud byl věskéri
provoz ukoněcen, provedte opětovné
spušěné dalsím stisknutím tlacītka ON/
OFF. Časováč by měl byt znovu nastaven,
pokud byl zrušen.

Funkce režimu CHLAZENI

Ochrana prd zamrznutim

Jestlize teplova vnitriho yvmeniku klesne na 0^ nebo niz, kompresor se zastavi, aby se spotrebič neposkodil.

Funkce režimu TOPENÍ

Předehrát

Aby ze zařizení nevycházel studenty vzduch, vnitřínéjednotka se po zapnuti TOPENÍ predehríva po dobu 2-5 minut. Během predehrívani se nespustí vnitřín ventilátor.

Rozmrazováni

Pri TOPENi se zaifeni automatickyc odmrazi (odstrani se led),aby se zvyšila jeho učinnost. Tento postup obvkykle trva 6-10 minut. Během odmrazováni nepracuje ventilátor a blika indicator chodu.

Na konci odmrazovaciho cyklu se automaticky obnovi rezim TOPENI.

Cisteni prendinho panelu vinitrijnednotky

1. Odpojte jegnotku od elektrické sítě

Pred vytażením privodniho kabelu ze zásuvky spotřebic vypněte.

2. Sejměte prědní panel

Predni panel oteviete ve smeru sipky (viz obr.A).

Pridni panel odstranite silnym tahem za prohlubne umistene na obou koncich predniho panelu (viz obr. B).

3. Ocistete predni panel

Otrête ho mekkou suchou látkou. Je-li spotbrebic velmi znečistén, omyjte ho vlžnou vodou (do 40^ ). Po ochisténi ho nechte vyschnout.

4. Nasadte prédni panel zpét a uzavrtejej

Predni panel se nasazuje tlakem dolu.

Poznámka:

K Čišěné nepoužívejte prostředky, jako jsou benzín nebo lestici prášek.
- Nestříkejte vodu do vnitří jegnotky Nebezpečí! Üraz elektrickým proudem!

Cistěni vzduchového filtru

Vzduchovy filtr je nutné vycistit priblizne po 200 provoznich hodinach. jestlje je klimatizačni jednotka umistena ve velmi prasném prostředí, je nutné filtr cistit jegnou za Čtrnáct dni.

1. Odpojte Jednotku od elektrické sítě

PredVytazenim privodniho kabelu ze zasuvky spotbrebi vypnete.

2.Vyjmte vzduchovy filtr (viz obr.C).

1. Otevretepredni panel. 2. Stisknete zepredu zlehka drzadlo filtru. 3. Vysunte filtr.

3. Cisteni vzduchového filtru (viz obr. D)

Je-li filtr velmi zaneseny, omyjte ho vlaznou vodou sneutralim cisticim prostredkem. Po ocisteni ho nechte vyschnout.

1. Vlozte filtr zpét, valcovym kolíkem stisknéte tlacítko resetovány filtru (viz obr. E) na levé straně a zavřete prední panel.

Poznámka:

• Abyste se neporanili, nedotykejte se po vyjmuti filtru prsty zeber vnitrni jednotky.
  Vnitrek klimatizačnéjednotky nečistěte sami.
• Filtr neperte v pracce.

NOUZOV OVLADANI

V nouzové situaci nebo pri absenci dalkovohe ovladace je mozné spotbrebic ovladat vypinačem na vnitní Jednotce.

• Zapnuti spotbrebe: kdyz je Jednotka vypnuta, stisknete toto tlacitko a zarizeni zaene pracovat v rezimu 6th SENSE.
  Vypnuti spotbrebié: kdyz je Jednotka zapnutá, stisknutim tohoto tlacitka se vypne.

Vypinač (ON/OFF)

Poznámka: Nedržte toto tlacitko stisknute dels dobu, jinak dojde k poruse.

Funkce automatického restartu

Chcete-li nastavit funkci automatického restartu, zapnéte napajén a po dobu 5 sekund pridržte tlacitko ON/OFF na vnitrní jednotce. Nastavení funkce automatického restartu je signalizováno zvukovém signálem.

Pokud byla nastavena funkce automatického restartu, Ize ji vypnout pridrženim tlacitka ON/OFF na vnitrní Jednotce po dobu déle než 5 sekund.

Likvidace baterii

Za ucelem ochrany prirodnich zdroju a podpory opetovneho vuyuzit surovin je nutne baterie oddelit od ostatnich typ oepadu a zajistit jejich recyklaci prostrednictvimmistniho systemu bezplatneho zpetneho oberu bateri.

Pokyny k instalaci

Instalační schemá

Pri instalaci propojovacho kabelu se uistete, ze barvy vodiču a c. svorek vnějsi Jednotky jsou stejné jako ve vinitné Jednotce.

Specifikace kabelu

Kapacita (Btu/h) Napájecí kabel Napájecí spojovácí kabel
	Typ Jmenovitý průžez Typ Jmenovitý průžez
7K, 9K, 12K H07RN-F 3x 1,0 mm	2	H07RN-F 5x 1,0	mm	2
18K H07RN-F 5x 1,5 mm	2	H07RN-F 5x 1,5	mm	2
24 K H07RN-F 3x 2,5 mm	2	H07RN-F 5x 2,5	mm	2

Provozní problémy mají Často snadno odstranitelné príciny. Než se obrátě na servisné pracoviště, projděte si prosím níze uvedenou tabulku. Múžete si tím ušétrit ěcas a zbytečné vydaje.

Závada Analúza
Mimo provoz	· Nevypadlo ochranné zařízení nebo nepřepálila se pojistka? · Počkejte 3 minuty a pak spotřebič znovu zapněte. Provozu jaknotky může bránit bezpečnostné zařízení. · Nejsou vybité baterie v dákovém ovladácí? · Je správně zapojena zástrčka napájecího kabelu?
Není k dispozici chladné nebo teplý vzduch	· Není znečišťn vzduchový filtr? · Nejsou zakryté prívody a vývody klimatizačné Jednotky? · Je správně nastavena teplota? · Nejsou otevřené dveře nebo okna?
Neúčinné ovladání	· Nedošlo k silnému elektr magnetickému rušeni (silném statickým elektrickým vybojem, kolísány napájecího napěti)? Zařizení v těchto prípadech nebude fungovat normálné. Odpoje tó od sítě a po 2-3 sekundích opět prípoje.
Jednotka se nespustí hned	· Změna režimu za chodu se projevi se zpožděním 3 minuty.
Zvlástné zápach	· Může vycházet odjinud, např. z nábytku nebo cigaret, nasáva se do klimatizačné Jednotky a odtud pak proudly se vzduchem ven.
Je slyšet tekouci voda	· Jde o bězný jev, který je zpúsobeny proudly chladivem uvnitř klimatizačné Jednotky. · Zvuk zpúsobeny odmrazováním v režimu vyтástné.
Praskány · Mûze byt	zpúsobeno roztahovámam a smrětovámim prědního panelu vlivem měnicí se teploty.
Z vývodu vychází mlha	· V chladnémistnosti se tvoří mlha? Jde o normalné jev, zpúsobeny chladnám vzduchem, který vychází z vinitné Jednotky v režimu CHLAZENÍ nebo VYSOUSENÍ.
Indikátor chodublinká, ale vinitné ventilatór neběží.	· Jednotka prěchází z režimu topení do režimu odmrazování. Indikátor zhasne a Jednotka se vrátí do režimu topení.

Poznámka: Pokud závada dale trva, zařizení vypněte a odpoje od napájení. Pak se obratte na nejblžsí autorizované servisni středisko Whirlpool. Zařazení sami nepremistujte, neopravujte, nerozebírejte ani neupravujte.

SERVISNÍ STřEDISKO

DriVe, nez se obrátite na středisko služeb zákaznikúm:

1. Pokuste se problēm odstranit sami podlePokynu v kapitole "Odstrańovani závad".
2. Vypněte spotřebric. Poté jej znovu zapnéte a zkontrolujte, zda závada trva.

Pokud porucha trvá i po provedeni vyse uvedenych kontrol, obratte se na stredisko sluzeb zakaznikum.

Uvedte prosim:

krátký popis poruchy,
- présné oznaçéní modelu klimatizáčné Jednotky,
- servisni cislo (toto cislo je uvedeno za slovem Service na servisni nalepce, ktera se nacházá na boku nebo spodní straně vnitřínednotky),
- servisni cislo je rovnéž uvedeno v zaručné kníze,
svou uplnou adresu,
- svételefonni cislo.

Bude-li nutné provést opravu, obratte se na středisko sluzbeb zákaznikum (v tomto pripadé je zaruceno použití originánlich nahradnich dlù a provedeni rǎdné opravy).

Bude rovnéž nutné prédložit original faktury.

Pri niedrzeni tchtoPokynu muze dojitke snizeni bezpecnosti a kvality vyrobku.

SERVICE

0000 000 0000

Poznámka:Pokud chcete uplnou priručku k vašemu spotřebiči, pomozte si prosim stažením z webovych stránek prostřednictvím nizě uvedeného odkazu:docs.whirlpool.eu prostřednictvím kódu QR.

PREČITAJTE SI A DODRŽIAVAJTE - DÔLEŽITÉ

6-9 Kontroly elektrickych zariadení

8. Oprava iskrovo bezpečných componentov

OFN, aby bola jegnotka bezpečná. Tento proces možno bude potrebné opakovat'

BEZPECNOSTNÉ POKYNY

Pred vykonaním tohto postupu musí byt technik dōkladne oboznámén y so zariadením a větkými jeho detailami. Odporúča sa, aby věsetky chladiva boli regenerované bezpečné. Pred vykonaním tejto ulohy treba odobrat'vizorku oleja a chladiva pre pripad,Že by bola potrebná analyza pred opātovnám použitím regenerovaného chladiva. Je dôležité,aby bolo pred spustením ulohy k dispozicii elektrické napájanie.

a. Musite sa zoznámít so zariadením a jeho prevádkou.
b. Systeme elektricky izolujte.
c. Predtym, než začnete postup, dbajte, aby:

d. Ak je to moźné, vypumpujte chladiaci systém.

e. Ak vakuum nie je moźne, urobte zberné potrubie, aby bolo moźné odstránit chladivo z rożnych chasti systému.
f. Dbajte, aby boli valce na vahe pred regeneraciou.
g. Spustite regeneracn y stroj a obsluhujte ho podlaPokynov vyrobcu.
h. Valce nepreplnajte. (Tekutá napl'ne je viac ako 80% objemu).
i. Neprekracujte maximaly pracovny tlak valca, ani len dochasne.
j. Ked'su valce naplnené správné a proces je ukončeny, dbajte, aby valce a zariadenie boli bezodkladne z miesta odstránene a vsetky uzatváracie ventily na zariadenie zavreté.

Obrázky v tomt o návo de yvhadzáu z vonkajleho zhvadu standardneho modelu. Preto sa tv klimatizace, ktor ste si vybrali, moze od rich Isit.

Bliká pri odmrazovani vonkajsej jegnotky.

Indikator spänku (8)

Rozsvieti sa, ked' je nastaveny rezim spanku, indikator cinnosti 10-krat blikne a potom celý displej zhasne.

Vložte do dialkového ovládača baterky

1. Zastréte spendlik ajemne potlacte na kryt baterie a potlacte ho v smere sipky, ako je na obrázku, aby ste ho mohli vybrat.
   2.Vlozte do priehradky 2 baterie AAA (1,5V). Dbajte na spravne umiestnenie polov. ^ + " and
2. Zatvorte kryt bateri na dialkovom ovladaci.

Zmena nastavenia dialkoveho ovladaca

Ovládajte spotrebic pomocou dialkového ovládaça

• Ak chcete ovladat spotrebic dialkovym ovladacom, zamierte dialkovym ovladacom na prijimacie zariadenie na vnutornej Jednotke, aby ste zabepecili citlivost prijm.
• Pri odosielani spravy z dialkoveho ovladača na 1 sekundu blikne symbol. Pri prijati spravy spotrebic pipne.

Dialkovym ovladacom sa spotrebić da ovladat až zo vzdialenosti 7 m.
- Po kazdej vymene batérii v dialkovom ovládaci je dialkovy ovládac prednastaveny na rezim tepelného Čerpadla.

Stlačením tohto tlacidla sa spotrebic

spústa a zastavujie.

1. TLACIDLO FAN

Symboly na displeji dialkového ovládača

Aktivujte dialkový ovládač stlačením tlacidla UNLOCK (ODOMKNUT)

Indikator chladenia Automatická rychost ventiladora Indikator spanku 1
Indikator zvy'senia vlhkosti Vysoka tuhlost ventiladora Indikator spanku 2
Indikator zniZenia vlhkosti Strednichlost ventilatoria Indikator spanku
Indikator samostatneho ventilatora Nizka rychlost ventilatora Indikatorspanku 4
Indikator kurenia Indikator supertihecho chodu Zobrazenie nastavenej teBoty
Indikator fungcie Around U Indikatfunkcie 6
Indikator funkie Jet Indikator setra energie Vysielenie signalu

Stlacte tlacidlo,

podsvietenie sa

rozsvietia tlaic

funkci sa aktivuju

a mozu sa pouzivat.

Opatovnym

stlacenim dialkovy

ovladač uzamkene.

Ak 10 sekünd

s dialkovym

ovladaecom

nepracujete

automaticky sa

uzamkne.

Opis fungkci tlaclidiel (J1-3A)

1. TLACIDLO ON/OFF

Stlačenjm tohto tlacidla sa spotrebič spústá a zastavuje.

2.TLACIDLO MODE

Nastaválebo zruší prevádzku v režime spánku v poradí

9. TLACIDLO FUNKCIE AROUND U

Symboly na displeji dialkového ovládača

Indikator chladenia Indikator 1 Automatica rchlost ventilator Indikator funkcie Jet
Indikator sucha Indikator spart 2 Vysokarchostventilatora ysielenie signalu
Indikator samostatného ventilatóra Indikator spänku 3 Stredná rychlost ventilatóra
Indikator kurenia Indikator spaku 4 Nizka rychlost ventilatoria Zobrazenie aktualneho casu
Indikator fungkce 6thSENSE Indikator fungkce Around U Indikator supertichého chodu

Zobrazenie nastavenia
casovača

1. Odpojte od zdroja napajania

Najprv spotrebic vypnite a potom ho odpoje od zdroja napajania.

Predný panel znovu nasadte a potlačením nadol ho zavrite.

Poznámka:

1. Odpojte od zdroja napajania

Najprv spotrebic vypnite a potom ho odpoje od zdroja napajania.

Zapnite spotrebić: ked'je Jednotka vypnutá, stlačte toto tlačidlo, spustí sa a bude pracovat v režime 6th SENSE.
Vypnite spotrebič: ked'je Jednotka zapnutá, stlačte toto tlačidlo, Jednotka prestane pracovat.

Poznámka: Netlacte toto tlacidlo dlho, pretoze to sposobiporuchu.

Funkcia autorestartu

Ak chcete nastavit autorestart, zapnite napajanie, stlachte tlacdido ON/OFF na vnutornej Jednotke a podrzte ho 5 sekund. Ked sa ozve bzuciak, autorestart je nastaveny.

Ak je autorestart nastaveny, stlachte tlacdido ON/OFF na vnutornej jegnotke a podrzte ho 5 sekund. Ked sa ozve bzuciak, autorestart je zruşeny a klimatizácia je v pohotovostnom režime.

Likvidácia batérii

Prv než sa obratite na stredisko starostlivosti o zákaznikov:

1. Pokúste sa vyriešit problém sami na základe opisov v Časti „Riesenie problemov".
2. Spotrebic vypnite a znovu zapnite, aby ste skontrovali, ci chyba pretrva.
