MANUAL DE UTILIZARE WS 8115 S AEG

Date tehnice, Instrucţiuni de securitate, Condiţii de utilizare specifcate, Declaraţie de conformitate, Acumulatori, Intreţinere, Simboluri Va rugăm citiţi şi păstraţi aceste instrucţiuni Română

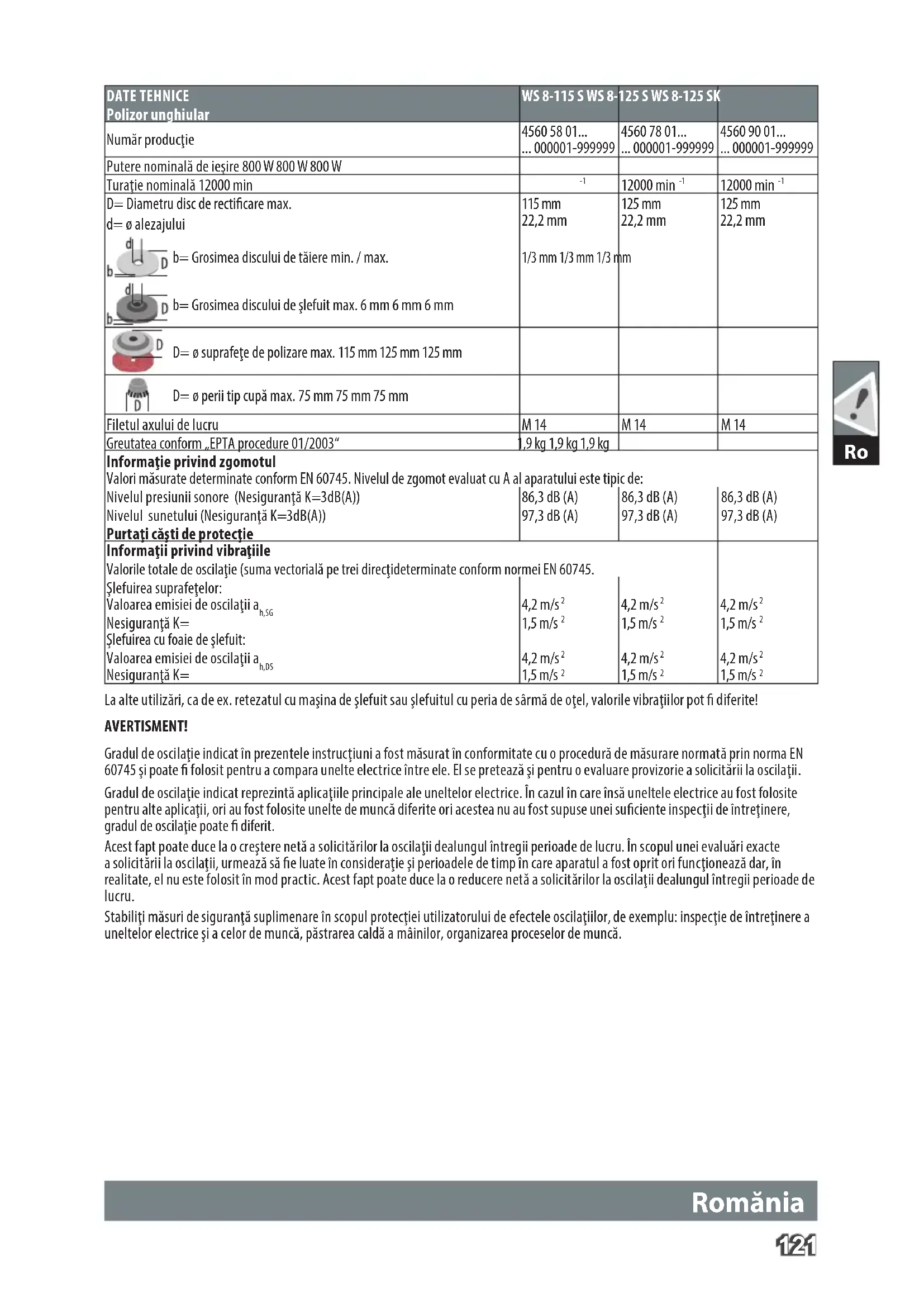

... 000001-999999 Putere nominală de ieşire 800 W 800 W 800 W Turaţie nominală 12000 min

D= Diametru disc de recticare max. d= ø alezajului 115 mm 22,2 mm 125 mm 22,2 mm 125 mm 22,2 mm b= Grosimea discului de tăiere min. / max. 1/3 mm 1/3 mm 1/3 mm b= Grosimea discului de şlefuit max. 6 mm 6 mm 6 mm D= ø suprafeţe de polizare max. 115 mm 125 mm 125 mm D= ø perii tip cupă max. 75 mm 75 mm 75 mm Filetul axului de lucru M 14 M 14 M 14 Greutatea conform „EPTA procedure 01/2003“ 1,9 kg 1,9 kg 1,9 kg Informaţie privind zgomotul Valori măsurate determinate conform EN 60745. Nivelul de zgomot evaluat cu A al aparatului este tipic de: Nivelul presiunii sonore (Nesiguranţă K=3dB(A)) 86,3 dB (A) 86,3 dB (A) 86,3 dB (A) Nivelul sunetului (Nesiguranţă K=3dB(A)) 97,3 dB (A) 97,3 dB (A) 97,3 dB (A) Purtaţi căşti de protecţie Informaţii privind vibraţiile Valorile totale de oscilaţie (suma vectorială pe trei direcţideterminate conform normei EN 60745. Şlefuirea suprafeţelor: Valoarea emisiei de oscilaţii a h,SG Nesiguranţă K= 4,2 m/s

Şlefuirea cu foaie de şlefuit: Valoarea emisiei de oscilaţii a h,DS Nesiguranţă K= 4,2 m/s

La alte utilizări, ca de ex. retezatul cu maşina de şlefuit sau şlefuitul cu peria de sârmă de oţel, valorile vibraţiilor pot diferite! AVERTISMENT! Gradul de oscilaţie indicat în prezentele instrucţiuni a fost măsurat în conformitate cu o procedură de măsurare normată prin norma EN 60745 şi poate folosit pentru a compara unelte electrice între ele. El se pretează şi pentru o evaluare provizorie a solicitării la oscilaţii. Gradul de oscilaţie indicat reprezintă aplicaţiile principale ale uneltelor electrice. În cazul în care însă uneltele electrice au fost folosite pentru alte aplicaţii, ori au fost folosite unelte de muncă diferite ori acestea nu au fost supuse unei suciente inspecţii de întreţinere, gradul de oscilaţie poate diferit. Acest fapt poate duce la o creştere netă a solicitărilor la oscilaţii dealungul întregii perioade de lucru. În scopul unei evaluări exacte a solicitării la oscilaţii, urmează să e luate în consideraţie şi perioadele de timp în care aparatul a fost oprit ori funcţionează dar, în realitate, el nu este folosit în mod practic. Acest fapt poate duce la o reducere netă a solicitărilor la oscilaţii dealungul întregii perioade de lucru. Stabiliţi măsuri de siguranţă suplimenare în scopul protecţiei utilizatorului de efectele oscilaţiilor, de exemplu: inspecţie de întreţinere a uneltelor electrice şi a celor de muncă, păstrarea caldă a mâinilor, organizarea proceselor de muncă.D Deutsch

Romănia AVERTISMENT! Citiţi toate avizele de siguranţă şi indicaţiile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electro- cutare, incendii şi/sau răniri grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare.

INSTRUCŢIUNI DE SIGURANŢĂ PENTRU

POLIZORUL UNGHIULAR Avertismente comune pentru şlefuire, şlefuire cu hârtie abrazivă, lucrul cu periile de sârmă, lustruire şi tăiere: a) Această sculă electrică se va folosi ca polizor, perie de sârmă şi maşină specială de retezat cu disc abra- ziv. Respectaţi toate avertismentele, instrucţiunile, reprezentările şi datele primite împreună cu scula electrică. În cazul în care nu veţi respecta următoarele instrucţiuni, se poate ajunge la electrocutare, incendii şi/sau răniri grave. b) Această sculă electrică nu este adecvată pentru lust- ruire.Utilizările care nu sunt recomandate pentru această sculă electrică pot cauza situaţii periculoase şi răniri. c) Nu folosiţi dispozitive de lucru care nu sunt prevă zute şi recomandate în mod special de către producător pentru această sculă electrică. Faptul în sine că dispozitivul respectiv poate montat pe scula dumneavoastră electrică nu garantează în niciun caz utilizarea lui sigură. d) Numărul de rotaţii admis pentru elementele de montat în aparat, trebuie să e la fel de mare ca numărul de rotaţii înscris pe acesta. O rotire mai rapidă decît cea admisă le poate sparge sau azvîrli din aparat. e) Diametrul exterior şi grosimea dispozitivului de lucru trebuie să corespundă datelor dimensionale ale sculei dumneavoastră electrice. Dispozitivele de lucru greşit dimensio- nate nu pot protejate sau controlate în sucientă măsură. f) Filetul accesoriilor trebuie să corespundă cu letul axu- lui maşinii de şlefuit. La accesoriile care se prind cu anşă, trebuie să se potrivească gaura pentru dornul de prindere din accesoriu cu diametrul anşei de localizare. Accesoriile care nu se potrivesc pe dornul de montaj al maşinii se rotesc excentric, vibrează exagerat de mult şi pot să ducă la pierderea controlului asupra sculei. g) Nu folosiţi dispozitive de lucru deteriorate. Înainte de ecare utilizare controlaţi dacă dispozitivele de lucru ca discurile de şlefuit nu sunt sparte şi surate, dacă discurile abrazive nu sunt surate, uzate sau foarte tocite, dacă periile de sârmă nu prezintă re desprinse sau rupte. Dacă scula electrică sau dispozitivul de lucru cade pe jos, vericaţi dacă nu s-a deteriorat sau folosiţi un dispozitiv de lucru nedeteriorat. După ce aţi controlat şi montat dispozitivul de lucru, ţineţi persoanele aate în preajmă în afara planului de rotaţie al dispozitivului de lucru şi lăsaţi scula electrică să funcţioneze un minut la turaţia nominală. De cele mai multe ori, dispozitivele de lucru deteriorate se rup în această perioadă de probă. h) Purtaţi echipament personal de protecţie. În funcţie de utilizare, purtaţi o protecţie completă a feţei, protecţie pentru ochi sau ochelari de protecţie. Dacă este cazul, purtaţi mască de protecţie împotriva prafului, protecţie auditivă, mănuşi de protecţie sau şorţ special care să vă ferească de micile aşchii şi particule de material. Ochii trebuie protejaţi de corpurile străine aate în zbor, apărute în cursul diferitelor aplicaţii. Masca de protecţie împotriva prafului sau masca de protecţie a respiraţiei trebuie să ltreze praful degajat în timpul utilizării. Dacă sunteţi expuşi timp îndelungat zgomotului puternic, vă puteţi pierde auzul.

i) Aveţi grijă ca celelalte persoane să păstreze o distanţă

sigură faţă de sectorul dumneavoastră de lucru. Oricine pătrunde în sectorul de lucru trebuie să poarte echipament personal de protecţie. Fragmente din piesa de lucru sau din dispozitivele rupte pot zbura necontrolat şi provoca răniri chiar în afara sectorului direct de lucru. j) Apucaţi scula electrică numai de mânerele izolate atunci când executaţi lucrări la care dispozitivul de lucru poate nimeri conductori electrici ascunşi sau propriul cablu de ali- mentare. Intrarea în contact a sculei tăietoare cu o linie electrică prin care circulă curent poate pune sub tensiune şi componente metalice ale aparatului şi să ducă la electrocutare. k) Ţineţi cablul de alimentare departe de dispozitivele de lucru care se rotesc. Dacă pierdeţi controlul asupra maşinii, cablul de alimentare poate tăiat sau prins iar mâna sau braţul dumneavoastră poate nimeri sub dispozitivul de lucru care se roteşte. l) Nu lăsaţi niciodată aparatul din mână, atât timp cât acce- soriul de lucru nu s-a oprit complet. Dispozitivul de lucru care se roteşte poate ajunge în contact cu suprafaţa de sprijin, fapt care vă poate face să pierdeţi controlul asupra sculei electrice. m) Nu lăsaţi scula electrică să funcţioneze în timp ce o transportaţi. În urma unui contact accidental cu dispozitivul de lucru care se roteşte, acesta vă poate prinde îmbrăcămintea şi chiar pătrunde în corpul dumneavoastră. n) Curăţaţi regulat fantele de aerisire ale sculei dumneavoastră electrice. Ventilatorul motorului atrage praf în carcasă iar acumularea puternică de pulberi metalice poate provoca pericole electrice. o) Nu folosiţi scula electrică în apropierea materialelor inamabile. Scânteile pot duce la aprinderea acestor materiale. p) Nu folosiţi dispozitive de lucru care necesită agenţi de răcire lichizi. Folosirea apei sau a altor agenţi de răcire lichizi poate duce la electrocutare. Recul şi avertismente corespunzătoare Reculul este reacţia bruscă apărută la agăţarea sau blocarea unui dispozitiv de lucru care se roteşte, cum ar un disc de şlefuit, un disc abraziv, o perie de sârmă, etc. Agăţarea sau blocarea duce la oprirea bruscă a dispozitivului de lucru care se roteşte. Aceasta face, ca scula electrică necontrolată să e accelerată în punctul de blocare, în sens contrar direcţiei de rotaţie a dispozitivului de lucru. Dacă, de exemplu, un disc de şlefuit se agaţă sau se blochează în piesa de lucru, marginea discului de şlefuit care penetrează direct piesa de lucru se poate agăţa în aceasta şi duce astfel la smulgerea discului de şlefuit sau poate provoca recul. Discul de şlefuit se va deplasa către operator sau în sens opus acestuia, în funcţie de direcţia de rotaţie a discului în punctul de blocare. În această situaţie discurile de şlefuit se pot chiar rupe. Un recul este consecinţa utilizării greşite sau defectuoase a sculei electrice. El poate împiedicat prin măsuri preventive adecvate, precum cele descrise în continuare. a) Ţineţi bine scula electrică şi aduceţi-vă corpul şi braţele într-o poziţie în care să puteţi controla forţele de recul. Folosiţi întotdeauna un mâner suplimentar, în caz că acesta există, pentru a avea un control maxim asupra forţelor deD Deutsch

Romănia recul sau a momentelor de reacţie la turaţii înalte. Operatorul poate stăpâni forţele de recul şi de reacţie prin măsuri preventive adecvate. b) Nu apropiaţi niciodată mâna de dispozitivele de lucru aate în mişcare de rotaţie. În caz de recul dispozitivul de lucru se poate deplasa peste mâna dumneavoastră. c) Evitaţi să staţionaţi cu corpul în zona de mişcare a sculei electrice în caz de recul. Reculul proiectează scula electrică într-o direcţie opusă mişcării discului de şlefuit din punctul de blocare. d) Lucraţi extrem de atent în zona colţurilor, muchiilor ascuţite, etc. Împiedicaţi ricoşarea dispozitivului de lucru de pe piesa de lucru şi blocarea acestuia. Dispozitivul de lucru aat în mişcare de rotaţie are tendinţa să se blocheze în colţuri, pe muchii ascuţite sau când ricoşează în urma izbirii. Aceasta duce la pierderea controlului sau la recul. e) Nu utilizaţi discuri cu lanţ sau discuri dinţate. Asemenea accesorii de lucru provoacă des recul sau pierderea controlului asupra aparatului. Avertismente speciale privind şlefuirea şi tăierea a) Folosiţi numai corpuri abrazive admise pentru scula dumneavoastră electrică şi o apărătoare de protecţ ie prevăzută pentru aceste corpuri abrasive. Corpurile abrazive care nu sunt prevăzute pentru această sculă electrică nu pot acoperite şi protejate sucient, ind nesigure. b) Folosiţi întotdeauna apărătoarea de protecţie prevăzută pentru corpul abraziv întrebuinţat. Apărătoarea de protecţie trebuie xată sigur pe scula electrică şi astfel ajustată încât să atingă un grad maxim de siguranţă în exploatare, adică numai o porţiune extrem de mică a corpului abraziv să rămână descoperită în partea dinspre operator. Apărătoarea de protecţie trebuie să protejeze operatorul de fragmentele desprinse prin şlefuire şi de atingerea accidentală a corpului abraziv. c) Corpurile abrazive trebuie folosite numai pentru posibilităţile de utilizare recomandate. De exemplu: nu şlefuiţi cu partea laterală a unui disc de tăiere. Discurile de tăiere sunt destinate îndepărtării de material cu marginea discului. Exercitarea unei forţe laterale asupra acestui corp abraziv poate duce la ruperea sa. d) Folosiţi întotdeauna anşe de prindere nedeteriorate având dimensiuni şi forme corespunzătoarte discului de şlefuit ales de dumneavoastră. Flanşele adecvate sprijină discul de şlefuit diminuând astfel pericolul ruperii acestuia. Flanşele pentru discuri de tăiere pot diferite faţă de anşele pentru alte discuri de şlefuit. e) Nu întrebuinţaţi discuri de şlefuit uzate provenind de la scule electrice mai mari. Discurile de şlefuit pentru sculele electrice mai mari nu sunt concepute pentru turaţiile mai ridicate ale sculelor electrice mai mici şi se pot rupe. Alte avertismente speciale privind tăierea a) Evitaţi blocarea discului de tăiere sau o apăsare prea puternică. Nu executaţ i tăieri exagerat de adânci. O supraîncărcare a discului de tăiere măreşte solicitarea acestuia şi tendinţa sa de a devia, de a se răsuci în piesa de lucru sau de a se bloca, apărând astfel posibilitatea unui recul sau a ruperii corpului abraziv. b) Evitaţi zona din faţa şi din spatele discului de tăiere care se roteşte. Dacă deplasaţi discul de tăiere în piesa de lucru în direcţie opusă dumneavoastră, în caz de recul, scula electrică împreună cu discul care se roteşte pot proiectate direct spre dumneavoastră. c) Dacă discul de tăiere se blochează sau dacă întrerupeţi lucrul, deconectaţi scula electrică şi nu o mişcaţi până când discul se opreşte complet. Nu încercaţi niciodată să extrageţi discul de tăiere din tăietură, altfel se poate produce un recul. Stabiliţi şi îndepărtaţi cauza blocării discului. d) Nu reporniţi niciodată scula electrică cât timp aceasta se mai aă încă în piesa de lucru. Lăsaţi discul de tăiere să atingă turaţia nominală şi numai după aceea continuaţi să tăiaţi cu precauţie. În caz contrar discul se poate agăţa, sări afară din piesa de lucru sau provoca recul. e) Sprijiniţi plăcile sau piesele de lucru mari pentru a diminua riscul reculului cauzat de blocarea discului de tăiere. Piesele mari se pot încovoia sub propria greutate. De aceea, piesa de lucru trebuie sprijinită pe ambele părţi, atât în apropierea liniei de tăiere cât şi pe margine. f) Fiți foarte atenți la efectuarea unor ”tăieturii sub formă de buzunar” în pereții existenți sau în alte domenii greu de monitorizat cu vederea. La penetrarea în sectorul vizat, discul de tăiere poate cauza recul dacă nimereşte în conducte de gaz sau de apă, conductori electrici sau alte obiecte. Avertismente speciale privind şlefuirea cu hârtie abrazivă: a) Nu întrebuinţaţi foi abrazive supradimensionate ci respectaţi indicaţiile fabricantului privitoare la dimen- siunile foilor abrasive. Foile abrazive care depăşesc marginile discului abraziv, pot cauza răniri precum şi agăţarea, ruperea foilor abrazive, sau pot duce la recul. Avertismente speciale privind lucrul cu periile de sârmă: a) Se va avea în vedere faptul că și în timpul unei utilizări normale din peria de sârmă cad bucăți de sârmă. Sârma nu va suprasolicitată prin intermediul unei presiuni de apăsare prea mari. Bucăți de sârmă desprinse, existente în atmosferă pot intra cu ușurință prin îmbrăcămintea subțire și/sau prin piele. b) Dacă se recomandă o apărătoare de protecţie, împiedicaţi contactul dintre apărătoarea de protecţie şi peria de sârmă. Discurile-perie şi periile-oală îşi pot mări diamet- rul sub acţiunea presiunii de apăsare şi a forţelor cenrifuge. Instrucţiuni suplimentare de siguranţă şi de lucru Când se şlefuieşte metal, se produc scântei zburatoare. Aveţi grijă că nici o persoana să nu e pusă în pericol. Datorită pericolului de incendiu , nici un material combustibil nu trebuie să e amplasat în vecinătate (în zona de zbor a scânteilor) Evitaţi faptul ca scânteile zburătoare şi praful de le şlefuit să atingă corpul. Nu intraţi niciodată în zona de pericol a plăcii când este în mişcare. Opriţi imediat maşina în caz de vibraţii puternice sau dacă apar alte defecţiuni. Vericaţi maşina pentru depistarea cauzei. În condiţii extreme de utilizare (de ex. lustruirea metalelor cu platanul de reazem şi cu discurile de şlefuit din bră vulcanizată), în interiorul polizorului unghiular poate apărea murdărie în cantitate mare. În asemenea condiţii de utilizare, din motive de siguranţă este necesară o curăţare temeinică a depunerilor metalice din interior şi, obligatoriu, înserierea unui întrerupător diferenţial. În caz de declanşare a întrerupătorului diferenţial, maşina se va trimite la reparat. Rumeguşul şi spanul nu trebuie îndepărtate în timpul funcţionării maşinii.D Deutsch

Conectaţi numai la priza de curent alternativ monofazat şi numai la tensiunea specicată pe placuţa indicatoare. Se permite conectarea şi la prize fără impamantare dacă modelul se conformează clasei II de securitate. Aparatele utilizate în multe locaţii diferite inclusiv în aer liber trebuie conectate printr-un disjunctor (FI, RCD, PRCD) care previne comutarea. Conectaţi la reţea numai când maşina este oprită. Nu lăsaţi nici o piesă metalică să intre în fantele de aerisire - pericol de scur circuit. Socurile de curent pot produce căderi de tensiune pe termen scurt. În condiţii nefavorabile de alimentare cu energie, alte echipamente pot afectate. Dacă impedanţa sistemului de alimentare este mai mica de o,2 Ohm , sunt puţine şanse să apară defecţiuni.

CONDIŢII DE UTILIZARE SPECIFICATE

Maşina de şlefuit unghiuri poate utilizată la retezarea şi larecti carea de degroşare a numeroase materiale, ca de ex.metale sau piatră, precum şi pentru polizatul cu disc de polizatdin material plastic, de asemenea pentru lucrul cu peria desârmă de oţel. În caz de dubiu, ţineţi cont de indicaţiilefabricanţilor de accesorii. Pentru lucrări de retezare folosiţi casca de protecţie din programul de accesorii. În caz de dubiu, ţineţi cont de indicaţiilefabricanţilor de accesorii. Maşina electrică este indicată doar pentru prelucrare uscată.

Pentru sculele care se intenţionează a dotate cu roţi cu oriciu letat, asiguraţi-vă că letul roţii este destul de lung pentru a accepta lungimea axului. Întotdeauna utilizaţi şi păstraţi discurile de şlefuire şi de tăiere numai în conformitate cu instrucţiunile producătorului. Întotdeauna utilizaţi apărătoarea de protecţie când se degroşează şi se separă. Discurile de şlefuit cu centrul depresat trebuie montate astfel încât suprafaţa abrazivă să nu treacă peste marginea planului carcasei de protecţie. Piuliţa de reglare trebuie să e stransă înainte de începerea lucrului cu această maşina. Utilizati întotdeauna mânerul auxiliar. Piesa de prelucrat trebuie xată dacă nu este sucient de grea pentru a stabilă. Nu îndreptaţi niciodată piesa de prelucrat către discul polizorului cu mâna. Piuliţa cu anşă trebuie să e bine strânsă înainte de a pune maşina în funcţiune. Dacă scula nu este bine strânsă cu piuliţa cu anşă, este posibil ca la frânare scula să-şi piardă forţa de xare necesară. La o întrerupere de curent în timp ce maşina este încă pornită, frânarea nu funcţionează. ELECTRONICE Maşini dotate cu întrerupător care poate blocat sunt echipate cu o protecţie contra repornirii. Aceasta împiedică ca maşina să repornească după o întrerupere de curent. Când reluaţi munca cu maşina, decuplaţi mai întâi maşina şi cuplaţi-o din nou.

Pornirea electronică lină pentru economie previne funcţionarea sacadata a maşinii. INTREŢINERE Fantele de aerisire ale maşinii trebuie să e menţinute libere tot timpul În cazul în care cablul de conectare al sculei electrice este deterio- rat, acesta se înlocuieşte cu un cablu special pregătit care se poate obţine prin centrele de service. Utilizaţi numai accesorii şi piese de schimb AEG. Dacă unele din componente care nu au fost descrise trebuie înlocuite , vă rugăm contactaţi unul din agenţii de service AEG (vezi lista noastră pentru service / garanţie) Dacă este necesară, se poate comanda o imagine descompusă a sculei. Vă rugăm menţionaţi numărul art. Precum şi tipul maşinii tipărit pe etichetă şi comandaţi desenul la agenţii de service locali sau direct la Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany.

DECLARAŢIE DE CONFORMITATE

Declarăm pe propria răspundere că produsul descris în capitolul „Date tehnice” îndeplineşte toate cerinţele relevante ale direc- tivelor 2011/65/EU (RoHS) 2006/42/CE 2004/108/CE (până la data de 19 Aprilie 2016) 2014/30/EU (de la date de 20 Aprilie 2016) şi au fost utilizate următoarele standarde armonizate EN 60745-1:2009 + A11:2010 EN 60745-2-3:2011 + A2:2013 + A11:2014 + A12:2014 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:1997 + A1:2001 + A2:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012 Winnenden, 2015-11-04 Alexander Krug / Managing Director Împuternicit să elaboreze documentaţia tehnică. Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, GermanyD Deutsch

SIMBOLURI PERICOL! AVERTIZARE! ATENŢIE! Va rugăm citiţi cu atenţie instrucţiunile înainte de pornirea maşinii Purtaţi întotdeauna ochelari de protecţie când utilizaţi maşina. Purtaţi mănuşi de protecţie! Întotdeauna scoateţi stecarul din priza înainte de a efectua intervenţii la maşină. A nu se aplica forţa. Doar pentru lucrări de tăiere. Doar pentru lucrări de şlefuit. Accesoriu - Nu este inclus în echipamentul standard , disponibil ca accesoriu Aruncarea aparatelor electrice la gunoiul menajer este interzisă. Echipamentele electrice şi electronice trebuie colectate separat şi predate la un centru de reciclare şi elimi- nare a deşeurilor, pentru a eliminate ecologic. Interesaţi-vă la autorităţile locale sau la comerciantul dvs. de specialitate unde se aă centre de reciclare şi puncte de colectare. Sculă electrică cu clasa de protecţie II. Sculă electrică la care protecţia împotriva unei electrocutări nu depinde doar de izolaţia de bază, ci şi de aplicarea de măsuri suplimentare de protecţie, cum ar o izolaţie dublă sau o izolaţie mai puternică. Nu există un dispozitiv pentru conectarea unui conductor de protecţie. Marcaj CE Marcaj de conformitate UkrSEPRO . Marcaj de conformitate EurAsian.D Deutsch
