MANUALE UTENTE WS 8115 S AEG

Dati tecnici,Norme di sicurezza,Utilizzo conforme, Dicharazione di Conformità CE, Collegamento alla rete, Manutenzione, Simboli Si prega di leggere e conservare le istruzioni! Italiano

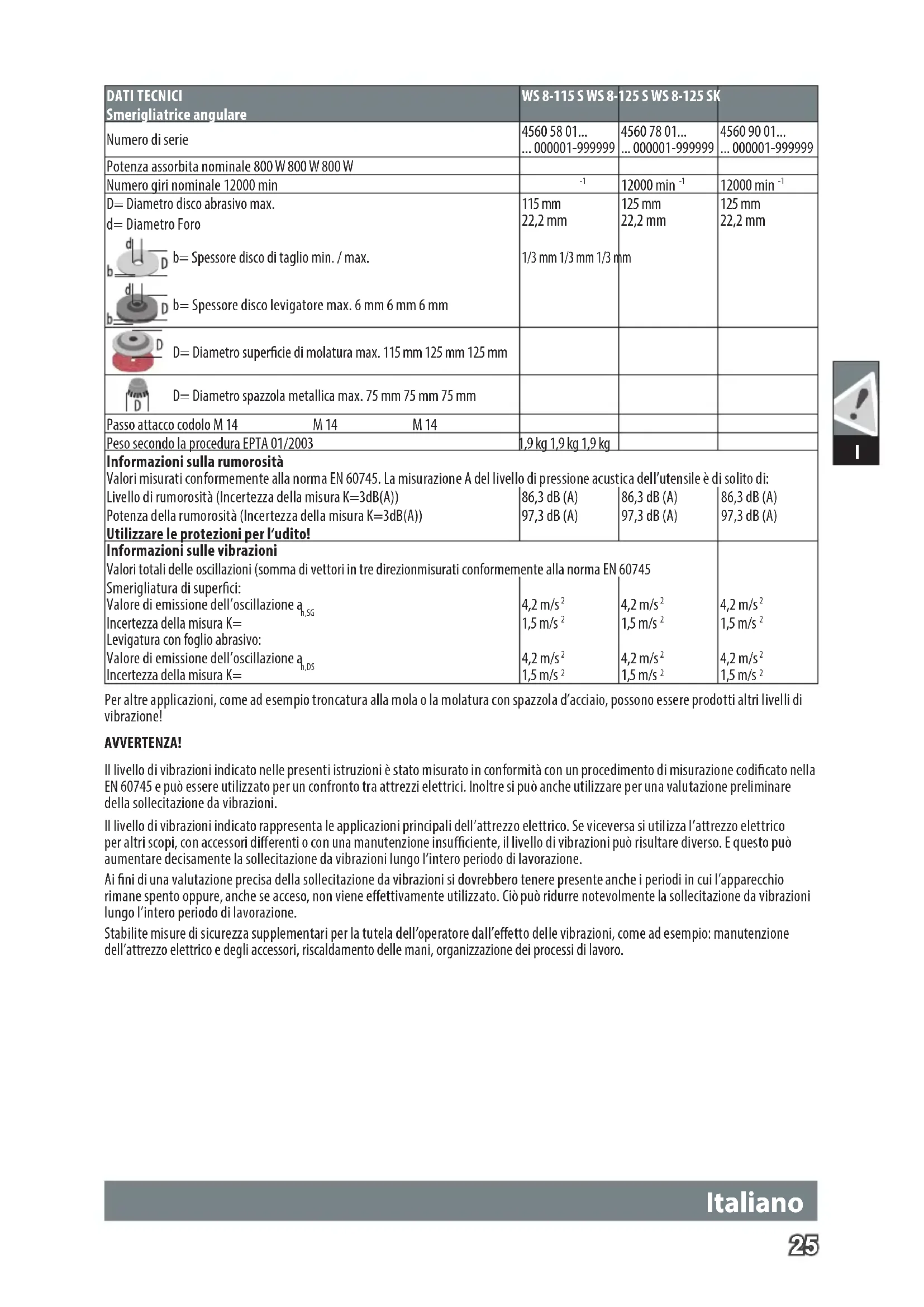

D= Diametro disco abrasivo max. d= Diametro Foro 115 mm 22,2 mm 125 mm 22,2 mm 125 mm 22,2 mm b= Spessore disco di taglio min. / max. 1/3 mm 1/3 mm 1/3 mm b= Spessore disco levigatore max. 6 mm 6 mm 6 mm D= Diametro supercie di molatura max. 115 mm 125 mm 125 mm D= Diametro spazzola metallica max. 75 mm 75 mm 75 mm Passo attacco codolo M 14 M 14 M 14 Peso secondo la procedura EPTA 01/2003 1,9 kg 1,9 kg 1,9 kg Informazioni sulla rumorosità Valori misurati conformemente alla norma EN 60745. La misurazione A del livello di pressione acustica dell’utensile è di solito di: Livello di rumorosità (Incertezza della misura K=3dB(A)) 86,3 dB (A) 86,3 dB (A) 86,3 dB (A) Potenza della rumorosità (Incertezza della misura K=3dB(A)) 97,3 dB (A) 97,3 dB (A) 97,3 dB (A) Utilizzare le protezioni per l‘udito! Informazioni sulle vibrazioni Valori totali delle oscillazioni (somma di vettori in tre direzionmisurati conformemente alla norma EN 60745 Smerigliatura di superci: Valore di emissione dell’oscillazione a h,SG Incertezza della misura K= 4,2 m/s

Levigatura con foglio abrasivo: Valore di emissione dell’oscillazione a h,DS Incertezza della misura K= 4,2 m/s

Per altre applicazioni, come ad esempio troncatura alla mola o la molatura con spazzola d’acciaio, possono essere prodotti altri livelli di vibrazione! AVVERTENZA! Il livello di vibrazioni indicato nelle presenti istruzioni è stato misurato in conformità con un procedimento di misurazione codicato nella EN 60745 e può essere utilizzato per un confronto tra attrezzi elettrici. Inoltre si può anche utilizzare per una valutazione preliminare della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta le applicazioni principali dell’attrezzo elettrico. Se viceversa si utilizza l’attrezzo elettrico per altri scopi, con accessori dierenti o con una manutenzione insuciente, il livello di vibrazioni può risultare diverso. E questo può aumentare decisamente la sollecitazione da vibrazioni lungo l’intero periodo di lavorazione. Ai ni di una valutazione precisa della sollecitazione da vibrazioni si dovrebbero tenere presente anche i periodi in cui l’apparecchio rimane spento oppure, anche se acceso, non viene eettivamente utilizzato. Ciò può ridurre notevolmente la sollecitazione da vibrazioni lungo l’intero periodo di lavorazione. Stabilite misure di sicurezza supplementari per la tutela dell’operatore dall’eetto delle vibrazioni, come ad esempio: manutenzione dell’attrezzo elettrico e degli accessori, riscaldamento delle mani, organizzazione dei processi di lavoro.D Deutsch

Italiano AVVERTENZA! E’ necessario leggere tutte le indicazioni di sicurezza e le istruzioni. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

INDICAZIONI DI SICUREZZA PER LA

SMERIGLIATRICE ANGOLARE Istruzioni di sicurezza generali per lavori di levigatura, levigatura con carta vetrata, lavori con spazzole metalliche, troncatura: a) Questo elettroutensile è previsto per essere utilizzato comelevigatrice, levigatrice per carta a vetro, spazzola metallica etroncatrice. Attenersi a tutte le avvertenze di pericolo, istruzioni, rappresentazioni e dati che si ricevono insieme all’ elettroutensile. In caso di mancata osservanza delle seguenti istruzioni vi è il pericolo di provocare una scossa elettrica, di sviluppare incendi e/o di provocare seri incidenti. b) Questo attrezzo elettrico non è idoneo per la lucidatura. Qualsiasi utilizzo non previsto con il presente attrezzo elettrico può causare pericolo e lesioni. c) Non utilizzare nessun accessorio che la casa costruttrice non abbia esplicitamente previsto e raccomandato per questo elettroutensile. Il semplice fatto che un accessorio possa essere ssato al Vostro elettroutensile non è una garanzia per un impiego sicuro. d) Il numero di giri ammesso dell’accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull’elettroutensile. Un accessorio che gira più rapidamente di quanto consentito può rompersi in vari pezzi e venir lanciato intorno. e) Il diametro esterno e lo spessore dell’accessorio montato devono corrispondere ai dati delle dimensioni dell’elettroutensile in dotazione. In caso di utilizzo di por- tautensili e di accessori di dimensioni sbagliate non sarà possibile schermarli oppure controllarli a sucienza. f) Le lettature degli accessori devono coincidere con la lettatura del mandrino portamola. Sugli accessori con ssaggio a angia il foro per il mandrino di montaggio deve coincidere con il diametro della angia di ssaggio. Accessori non adatti al mandrino di ssaggio del dispositivo si muoveranno in maniera eccentrica, vibreranno eccessivamente e potranno comportare la perdita del controllo sull‘utensile. g) Non utilizzare mai portautensili od accessori dann- eggiati. Prima di ogni utilizzo controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggiature o crepature, che il platorello non sia soggetto ad incrinature, crepature o forte usura e che le spazzole metalliche non abbiano li metallici allentati oppure rotti. Se l’elettroutensile oppure l’accessorio impiegato dovesse sfuggire dalla mano e cadere, accertarsi che questo non abbia subito nessun danno oppure utilizzare un accessorio intatto. Una volta controllato e montato il portautensili o accessorio, far funzionare l’elettroutensile per la durata di un minuto con il numero massimo di giri avendo cura di tenersi lontani e di impedire anche ad altre persone presenti di avvicinarsi al portautensili o accessorio in rotazione. Nella maggior parte dei casi i portautensili o accessori danneggiati si rompono nel corso di questo periodo di prova. h) Indossare abbigliamento di protezione. A seconda dell’applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, guanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di ltrare la polvere provocata durante l’applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l’udito.

i) Avere cura di evitare che altre persone possano avvicinarsi

alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbigliamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volar via oppure provocare incidenti anche al di fuori della zona diretta di lavoro. j) Quando si eseguono lavori in cui vi è pericolo che l’accessorio impiegato possa arrivare a toccare cavi elettrici nascosti oppure anche il cavo elettrico della macchina stessa, tenere l’elettroutensile aerrandolo sempre alle superci di impugnatura isolate. L’eventuale contatto dell’utensile da taglio con un cavo sotto tensione potrebbe mettere sotto tensione le parti metalliche dell’apparecchio e provocare una folgorazione. k) Tenere il cavo di collegamento elettrico sempre lontano da portautensili o accessori in rotazione. Se si perde il controllo sull’elettroutensile vi è il pericolo di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio può arrivare a toccare il portautensili o accessorio in rotazione. l) Non depositare mai l’utensile elettrico, prima che questo non si sia fermato completamente. L’utensile in rotazione può entrare in contatto con la supercie di appoggio facendoVi perdere il controllo sulla macchina pneumatica. m) Mai trasportare l’elettroutensile mentre questo dovesse essere ancora in funzione. Attraverso un contatto casuale l’utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell’operatore e potrebbe arrivare a ferire seriamente il corpo dell’operatore. n) Pulire regolarmente le feritoie di ventilazione dell’elettroutensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo può provocare pericoli di origine elettrica. o) Non utilizzare mai l’elettroutensile nelle vicinanze di materiali inammabili. Le scintille possono far prendere fuoco questi materiali. p) Non utilizzare mai accessori che richiedano refrigeranti liquidi. L’utilizzo di acqua o di altri liquidi refrigeranti può provocare una scossa di corrente elettrica. Contraccolpo e relative avvertenze di pericolo Un contraccolpo è l’improvvisa reazione in seguito ad aggancia- mento oppure blocco di accessorio in rotazione come può essere un disco abrasivo, platorello, spazzola metallica ecc.. Aggancian- dosi oppure bloccandosi il portautensili o accessorio provoca un arresto improvviso della rotazione dello stesso. In questo caso l’operatore non è più in grado di controllare l’elettroutensile ed al punto di blocco si provoca un rimbalzo dello stesso che avvieneD Deutsch

Italiano nella direzione opposta a quella della rotazione del portautensili o dell’accessorio. Se p. es. un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione può rimanere impigliato provocando in questo modo una rottura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall’operatore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possibile che le mole abrasive possano anche rompersi. Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell’elettroutensile. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come dalla descri- zione che segue. a) Tenere sempre ben saldo l’elettroutensile e portare il proprio corpo e le proprie braccia in una posizione che Vi per

metta di compensare le forze di contraccolpo. Se disponibile, utilizzare sempre l’impugnatura supplementare in modo da poter avere sempre il maggior controllo possibile su forze di contraccolpi oppure momenti di reazione che si sviluppano durante la fase in cui la macchina raggiunge il regime di pieno carico. Prendendo appropriate misure di precauzione l’operatore può essere in grado di tenere sotto controllo le forze di contraccolpo e quelle di reazione a scatti. b) Mai avvicinare la propria mano alla zona degli utensili in rotazione. Nel corso dell’azione di contraccolpo il portautensili o accessorio potrebbe passare sulla Vostra mano. c) Evitare di avvicinarsi con il proprio corpo alla zona in cui l’elettroutensile viene mosso in caso di un contrac

colpo. Un contraccolpo provoca uno spostamento improvviso

ell’elettroutensile che si sviluppa nella direzione opposta a quella della rotazione della mola abrasiva al punto di blocco. d) Operare con particolare attenzione in prossimità di spigoli, spigoli taglienti ecc.. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L’utensile in rotazione ha la tendenza a rimanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo. e) Non utilizzare una lama a catena oppure dentata. Utensili di questo tipo causano spesso contraccolpi oppure comportano la perdita del controllo sull’utensile elettrico. Particolari avvertenze di pericolo per operazioni di leviga- tura e di troncatura a) Utilizzare esclusivamente utensili abrasivi che siano esplicitamente ammessi per l’elettroutensile in dotazione e sempre in combinazione con la cua di protezione prevista per ogni utensile abrasivo. Utensili abrasivi che non sono previsti per l’elettroutensile non possono essere sucientemente schermati e sono insicuri. b) Utilizzare sempre la cua di protezione prevista per il tipo di utensile abrasivo utilizzato. La cua di protezione deve essere applicata con sicurezza all’elettroutensile e regolata in modo tale da poter garantire il massimo pos

sibile di sicurezza, cioè, che la parte dell’utensile abrasivo

he senza protezione indica verso l’operatore deve essere ridotta al minimo possibile. La cua di protezione ha il compito di proteggere l’operatore da frammenti e da contatti accidentali con l’utensile abrasivo. c) Utensili abrasivi possono essere utilizzati esclusivamente per le possibilità applicative esplicitamente raccomandate. P. es.: Mai eseguire lavori di levigatura con la supercie laterale di un disco abrasivo da taglio diritto. Mole abrasive da taglio diritto sono previste per l’asportazione di materiale con il bordo del disco. Esercitando dei carichi laterali su questi utensili abrasivi vi è il pericolo di romperli. d) Per la mola abrasiva selezionata, utilizzare sempre ange di serraggio che siano in perfetto stato e che siano della corretta dimensione e forma. Flange adatte hanno una funzione di corretto supporto della mola abrasiva riducendo il più possibile il pericolo di una rottura della mola abrasiva. È possibile che vi sia una dierenza tra ange per mole abrasive da taglio diritto e ange per mole abrasive di altro tipo. e) Non utilizzare mai mole abrasive usurate previste per elettroutensili più grandi. Mole abrasive previste per elettrou

tensili più grandi non sono concepite per le maggiori velocità di

lettroutensili più piccoli e possono rompersi. Ulteriori avvertenze di pericolo speciche per lavori di troncatura a) Evite que se bloquee el disco tronzador y una presión de aplicación excesiva. No intente realizar cortes demasiado profundos. Sottoponendo la mola da taglio diritto a carico eccessivo se ne aumenta la sollecitazione e la si rende maggiormente soggetta ad angolature improprie o a blocchi venendo così a creare il pericolo di contraccolpo oppure di rottura dell’utensile abrasivo. b) Evitare di avvicinarsi alla zona anteriore o posteriore al disco abrasivo da taglio in rotazione. Quando l’operatore manovra la mola da taglio diritto nel pezzo in lavorazione in direzione opposta a quella della propria persona, può capitare che in caso di un contraccolpo il disco in rotazione faccia rimbalzare con violenza l’elettroutensile verso l’operatore. c) Qualora il disco abrasivo da taglio diritto dovesse incepparsi oppure si dovesse interrompere il lavoro, spegnere l’elettroutensile e tenerlo fermo no a quando il disco si sarà fermato completamente. Non tentare mai di estrarre il disco abrasivo dal taglio in esecuzione perché si potrebbe provocare un contraccolpo. Rilevare ed eliminare la causa per il blocco. d) Mai rimettere l’elettroutensile in funzione ntanto che esso si trovi ancora nel pezzo in lavorazione. Prima di continuare ad eseguire il taglio procedendo con la dovuta attenzione, attendere che il disco abrasivo da taglio diritto abbia raggiunto la massima velocità. In caso contrario è possibile che il disco resti agganciato, sbalzi dal pezzo in lavorazione oppure provochi un contraccolpo. e) Dotare di un supporto adatto pannelli oppure pezzi in lavo

razione di dimensioni maggiori in modo da ridurre il rischio di

n contraccolpo dovuto ad un disco abrasivo da taglio diritto che rimane bloccato. Pezzi in lavorazione di dimensioni maggiori possono piegarsi sotto l’eetto del proprio peso. Provvedere a munire il pezzo in lavorazione di supporti adatti al caso specico sia nelle vicinanze del taglio di troncatura che in quelle del bordo. f) Operare con particolare cautela in presenza di “tagli ciechi” in pareti esistenti o altre zone non ispezionabili. Il disco abrasivo da taglio diritto che inizia il taglio sul materiale può provocare un contraccolpo se dovesse arrivare a troncare condutture del gas o dell’acqua, linee elettriche oppure oggetti di altro tipo.D Deutsch

Italiano Avvertenze di pericolo speciche per lavori di levigatura con carta vetro: a) Non utilizzare mai fogli abrasivi troppo grandi ma attenersi alle indicazioni del rispettivo produttore relative alle dimensioni dei fogli abrasivi. Fogli abrasivi che dovessero sporgere oltre il platorello possono provocare incidenti oppure blocchi, strappi dei fogli abrasivi oppure contraccolpi. Avvertenze di pericolo speciche per lavori con spazzole metalliche: a) Tenere presente che le spazzole di li metallici perdono frammenti di lo di metallo anche durante un uso normale. Non sovraccaricare i li metallici esercitando una eccessiva pressione. I frammenti di li metallici eiettati potrebbero facil- mente penetrare attraverso abbigliamento leggero e/o la pelle. b) Impiegando una cua di protezione si impedisce che la cua di protezione e la spazzola metallica possano toccarsi. I diametri delle spazzole a disco e delle spazzola a tazza possono essere aumentati attraverso forze di pressione e tramite l’azione di forze centrifugali. Ulteriori avvisi di sicurezza e di lavoro Smerigliando metalli si producono scintille. Attenzione a non mettere in pericolo l’incolumità di persone. Per via del pericolo di incendio, nessun tipo di materiale inammabile può trovarsi nelle vicinanze (potenziale raggio delle scintille). Non utilizzare aspirapolveri. Evitare che le scintille o la polvere prodotta durante la smeriglia- tura entrino in contatto con il corpo. Non entrare nel raggio d‘azione dell‘utensile mentre è in funzione. Disinserire immediatamente la macchina in caso che si vericano delle forti oscillazioni oppure se si riscontrano altri difetti. Cont- rollare la macchina per cercare di identicarne le cause. In condizioni di utilizzo estreme (ad es. nella rettica liscia di metalli con il piatto di appoggio e dischi smerigliatori in bra vulcanizzata) si può accumulare molta sporcizia all’interno della smerigliatrice angolare. Con simili condizioni di utilizzo, per motivi di sicurezza, è necessaria una pulizia a fondo all’interno per eliminare i depositi di metallo ed è assolutamente indispensabile inserire un interruttore di sicurezza per corrente di guasto a monte. Quando scatta l’interruttore di sicurezza la macchina va spedita alla riparazione. Non rimuovere trucioli o schegge mentre l‘utensile è in funzione.

COLLEGAMENTO ALLA RETE

Connettere solo corrente alternata mono fase e solo al sistema di voltaggio indicato sulla piastra. E‘ possibile anche connettere la presa senza un contatto di messa a terra così come prevede lo schema conforme alla norme di sicurezza di classe II. Gli apparecchi mobili usati all‘aperto devono essere collegati interponendo un interruttore di sicurezza (FI, RCD, PRCD) per guasti di corrente. Inserire la spina solo con interruttore su posizione „OFF“. Non lasciare che nessuna parte metallica venga a contatto con l‘apertura dell‘areazione - pericolo di corto circuito Le operazioni di accensione producono temporanei abbassamenti di tensione. In caso di reti di alimentazioni che non siano in condizioni ottimali può capitare che altre macchine possono subire dei disturbi. In caso di impedenze di rete minori di 0,2 Ohm non ci si aspetta nessun disturbo. UTILIZZO CONFORME La smerigliatrice angolare può essere utilizzata per l’asportazione ela retti ca di sgrossatura di molti materiali, ad es. metallo o pietra, nonché per la retti ca con dischi smerigliatori di plastica e perlavorare con la spazzola di acciaio. In caso di dubbi vanno rispettatele indicazioni dei produttori degli accessori. Per i lavori di separazione utilizzare la cappa di protezione chiusa dal programma accessori. In caso di dubbi vanno rispettatele indicazioni dei produttori degli accessori. L‘utensile elettrico è idoneo esclusivamente alla lavorazione a secco.

ISTRUZIONI DI LAVORO

Per gli utensili previsti per il montaggio con mola con foro lettato, vericare che la lettatura della mola sia sucientemente lunga da consentire l’inserimento del mandrino. Utilizzare e conservare le mole smerigliatrici e da taglio sempre conformemente alle indicazioni della casa costruttrice. Per sgrossare e tagliare utilizzare sempre la calotta di protezione. I dischi levigatori con centro ribassato devono essere montati in maniera tale che la loro supercie di molatura non sporga oltre il livello del bordo della cua di protezione. Il dado angiato deve essere serrato prima dell’utilizzo della macchina. Utilizzare sempre l‘impugnatura laterale. Il pezzo in lavorazione deve essere ben bloccato in posizione a meno che non resti stabile per via del proprio peso. Mai applicare a mano sulla mola il pezzo in lavorazione. Il dado angiato deve essere ben serrato prima dell’avvio della macchina. Se l’utensile ad inserto con dado angiato non viene serrato bene, esiste il rischio che l’utensile ad inserto perda la necessaria forza di serraggio durante la frenatura. In caso di interruzione dell’alimentazione elettrica mentre la mac- china è ancora accesa la funzione frenante non è disponibile. ELETTRONICA Le macchine con interruttore bloccabile sono equipaggiate con una protezione contro il riavvio accidentale. Quest’ultima impedisce il riavvio della macchina dopo una mancanza di corrente. Se si riprende nuovamente a lavorare, spegnere e riaccendere la macchina. AVVIAMENTO GRADUALE Avviamento elettronico graduale, non brusco, per garantire una presa più sicura MANUTENZIONE Tener sempre ben pulite le fessure di ventilazione dell‘apparecchio. In caso di danneggiamento del cavo di alimentazione dell‘utensile elettrico, il cavo dovrà essere sostituito con apposito cavo di alimentazione disponibile presso l‘organizzazione di assistenza tecnica. Utilizzare esclusivamente accessori e pezzi di ricambio AEG. L‘installazione di pezzi di ricambio non specicamente prescritti dall‘AEG va preferibilmente eettuata dal servizio di assistenza clienti AEG (ved. opuscolo Garanzia/Indirizzi Assistenza tecnica).D Deutsch

In caso di mancanza del disegno esploso, può essere richiesto al seguente indirizzo: Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany.

DICHARAZIONE DI CONFORMITÀ CE

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei “Dati tecnici” è conforme alle pertinenti disposizioni delle direttive 2011/65/EU (RoHS) 2006/42/CE 2004/108/CE (no al 19 Aprile 2016) 2014/30/EU (dal 20 Aprile 2016) e che sono state applicate le seguenti norme armonizzate EN 60745-1:2009 + A11:2010 EN 60745-2-3:2011 + A2:2013 + A11:2014 + A12:2014 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:1997 + A1:2001 + A2:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012 Winnenden, 2015-11-04 Alexander Krug / Managing Director Autorizzato alla preparazione della documentazione tecnica Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany SIMBOLI ATTENZIONE! AVVERTENZA! PERICOLO! Leggere attentamente le istruzioni per l‘uso prima di mettere in funzione l‘elettroutensile. Durante l‘uso dell‘apparecchio utilizzare sempre gli occhiali di protezione. Indossare guanti protettivi! Prima di eettuare qualsiasi lavoro sulla macchina togliere la spina dalla presa di corrente. Non applicare forza. Solo per lavori di taglio. Solo per lavori di smerigliatura. Accessorio - Non incluso nella dotazione standard, disponibile a parte come accessorio. I dispositivi elettrici non devono essere smaltiti con i riuti domestici. I dispositivi elettrici ed elettronici devono essere raccolti separatamente e devono essere conferiti ad un cen- tro di riciclaggio per lo smaltimento rispettoso dell‘ambiente. Chiedere alle autorità locali o al rivenditore specializzato dove si trovano i centri di riciclaggio e i punti di raccolta. Utensile elettrico di classe di protezione II. Utensile elettrico sul quale la protezione contro la folgorazione elettrica non dipende soltanto dall‘isolamento di base, ma anche dall‘applicazione di ulteriori misure di protezione, come il doppio isolamento o l’isolamento maggiorato. Non è predisposto il collegamento di un conduttore di protezione. Marchio CE Marchio di conformità UkrSEPRO Marchio di conformità EurAsianD Deutsch
