Tip produs	Suport de perete pentru ecran
Marcă	Konig
Model	TVSKNAVS502
Compatibilitate VESA	75 / 100 / 200 / 400 mm
Tipuri de ecrane compatibile	LCD, Plasma, Proiector
Material	Oțel (estimare)
Fixare	Pe perete, pentru beton masiv sau știfturi din lemn
Înclinare	Reglabil (modele cu înclinare)
Instalare	Trebuie efectuată de un expert
Suprafață de instalare	Beton masiv sau știfturi din lemn (nu gips-carton)
Sarcină maximă	Respectați un factor de siguranță de 3x greutatea echipamentului
Întreținere	Curățați cu o cârpă uscată, fără solvenți sau abrazivi
Garanție	Limitată, nu acoperă utilizarea necorespunzătoare sau supraîncărcarea
Conținutul cutiei	Suport de perete, feronerie, cheie, manual

Întrebări frecvente - TVSKNAVS502 KONIG

Cum se instalează acest suport de perete Konig TVSKNAVS502?

Instalarea trebuie efectuată de un expert. Fixați mai întâi placa murală pe peretele din beton masiv sau pe știfturi din lemn urmând șablonul. Perforați găuri de 7,5 cm cu un burghiu pentru beton de 10 mm pentru ancorele din plastic. Apoi montați ecranul pe placă conform standardelor VESA compatibile (75/100/200/400 mm). Folosiți cheia furnizată pentru a strânge fără exces.

Ce tipuri de ecrane sunt compatibile cu acest suport?

Acest suport de perete este conceput pentru ecrane LCD, Plasma și proiectoare care respectă standardele VESA 75/100/200/400 mm. Verificați punctele de montare din spatele dispozitivului dumneavoastră.

Care este greutatea maximă suportată de suport?

Capacitatea exactă de încărcare nu este specificată, dar este imperativ ca peretele să suporte un factor de greutate redundant de 3 ori greutatea totală a echipamentului dumneavoastră. Nu depășiți niciodată sarcina autorizată, sub pedeapsa anulării garanției.

Pot instala acest suport pe un perete din gips-carton?

Nu, manualul dezaprobă formal instalarea pe gips-carton sau panouri din lemn. Utilizați numai beton masiv sau știfturi din lemn.

Cum se reglează înclinarea suportului?

Pentru modelele cu înclinare, trageți ușor de marginile superioare stânga și dreapta pentru a ajusta unghiul. Folosiți o șurubelniță cu cap în cruce pentru a bloca mecanismul de înclinare în poziția dorită.

Cât de des trebuie verificată instalarea?

La o lună după instalare, apoi la fiecare șase luni, verificați dacă suportul este bine fixat și că șuruburile și piulițele nu se slăbesc. În caz de slăbire, întăriți punctele respective.

Ce fac dacă lipsește o piesă din cutie?

Înainte de a începe, asigurați-vă că toate piesele sunt prezente și intacte. În cazul unei piese lipsă sau deteriorate, opriți instalarea și contactați dealerul dumneavoastră pentru o înlocuire.

Pot folosi acest suport cu un ecran non-VESA?

Acest suport este conceput pentru standardele VESA 75/100/200/400 mm. Dacă ecranul dumneavoastră nu este compatibil VESA, veți avea nevoie de un adaptor specific. Consultați manualul pentru a verifica compatibilitatea punctelor de montare.

Ce unelte sunt necesare pentru instalare?

Veți avea nevoie de un burghiu cu un burghiu pentru beton de 10 mm, de o nivelă cu bulă de aer, de o șurubelniță cu cap în cruce pentru înclinare și de cheia furnizată. Pentru știfturile din lemn, folosiți un detector de știfturi.

Garanția acoperă daunele dacă montez greșit suportul?

Nu, garanția limitată nu acoperă utilizarea necorespunzătoare, supraîncărcarea, montarea incorectă sau modificările neautorizate. Urmați cu strictețe instrucțiunile pentru a păstra garanția.

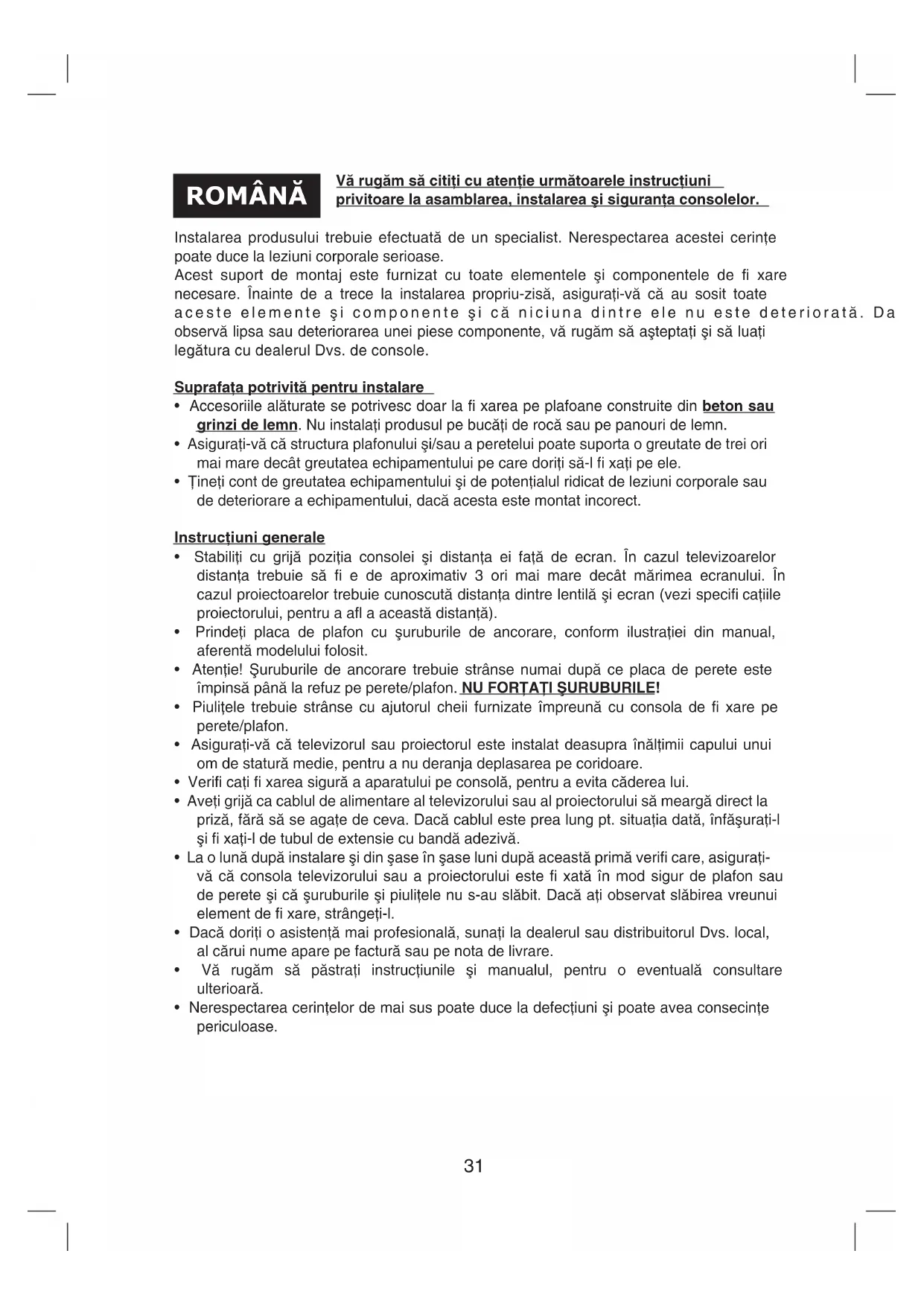

MANUAL DE UTILIZARE TVSKNAVS502 KONIG

Vă rugăm să citiți cu atenție următoarele instrucțiuni privitoare la asamblarea, instalarea și siguranța consolelor.

Instalarea produsului trebuie efectuată de un specialist. Nerespectarea acestei cerințe poate duce la leziuni corporale serioase.

Acest suport de montaj este furnizat cu toate elementele și componentele de fi xare necesare. Înainte de a trece la instalarea propriu-zisă, asigurați-vă că au sosit toate aceste elemente și componente și că niciuna dintre ele nu este deteriorată. Da observă lipsa sau deteriorarea unei piese componente, vă rugăm să așteptați și să luați legătura cu dealerul Dvs. de console.

Suprafața potrivită pentru instalare

- Accesoriiile alăturate se potrivesc doar la fi xarea pe plafoane construite din beton sau grinzi de lemn. Nu instalați produsul pe bucăți de rocă sau pe panouri de lemn.

- Asigurați-vă că structura plafonului și/sau a peretelui poate suporta o greutate de trei ori mai mare decât greutatea echipamentului pe care doriți să-l fi xați pe ele.

- Tineți cont de greutatea echipamentului și de potențialul ridicat de leziuni corporale sau de deteriorare a echipamentului, dacă acesta este montat incorect.

- Stabiliți cu grijă poziția consolei și distanța ei față de ecran. În cazul televizoarelor distanța trebuie să fi e de aproximativ 3 ori mai mare decât mărimea ecranului. În cazul proiectoarelor trebuie cunoscută distanța dintre lentilă și ecran (vezi specifi cațiile proiectorului, pentru a afl a această distanță).

- Prindeți placa de plafon cu şuruburile de ancorare, conform ilustrației din manual, aferentă modelului folosit.

- Atenție! Șuruburile de ancorare trebuie strânse numai după ce placa de perete este împinsă până la refuz pe perete/plafon. NU FORTATI ȘURUBURILE!

- Piulițele trebuie strânse cu ajutorul cheii furnizate împreună cu consola de fi xare pe perete/plafon.

- Asigurați-vă că televizorul sau proiectorul este instalat deasupra înălțimii capului unui om de statură medie, pentru a nu deranja deplasarea pe coridoare.

- Verifi cati fi xarea sigură a aparatului pe consolă, pentru a evita căderea lui.

- Aveți grijă ca cablul de alimentare al televizorului sau al proiectorului să meargă direct la priză, fără să se agațe de ceva. Dacă cablul este prea lung pt. situația dată, înfășurați-l și fi xați-l de tubul de extensie cu bandă adezivă.

- La o lună după instalare și din șase în șase luni după această primă verifi care, asigurati-vă că consola televizorului sau a proiectorului este fi xată în mod sigur de plafon sau de perete și că şuruburile și piulițele nu s-au slăbit. Dacă ați observat slăbirea vreunui element de fi xare, strângeti-l.

- Dacă doriți o asistență mai profesională, sunați la dealerul sau distribuitorul Dvs. local, al cărui nume apare pe factură sau pe nota de livrare.

- Vă rugăm să păstrați instrucțiunile și manualul, pentru o eventuală consultare ulterioară.

- Nerespectarea cerințelor de mai sus poate duce la defectiuni și poate avea consecințe periculoase.

Procesul de instalare

Etapa 1:

Prindeți displayul și așezați-l invers pe o suprafață moale și plană. Localizați punctele de montaj de pe spatele displayului.

În general, producătorii de LCD-uri respectă standardele VESA. Standardul VESA defi nește interfețele fi zice de montaj. Consola LCD sosește asamblat, pentru a respecta șabloanele VESA 75/100/200/400.

Monitoarele cu plasmă sosesc cu găuri date în mod aleatoriu.

Observatie: Nu strângeți prea tare şuruburile de montaj, deoarece puteți deteriora fi letul intern din găurile de montaj ale displayului.

Înainte de a începe instalarea, stabiliti locația optimă pentru displayul LCD sau cu PLASMĂ.

Etapa 2:

Asamblati placa de perete cu ajutorul elementelor de asamblare și a cheilor furnizate.

Observatie: Strângeti la fel toate şuruburile, pentru a evita deformarea elementelor componente, deformare care ar afecta întregul proces de asamblare. Evitați folosirea forței disproportionate la strângerea elementelor de fi xare. Nerespectarea acestor instrucțiuni poate duce la suprasolicitarea și oboseala şuruburilor.

Instalarea pe un perete de beton: Inspectați locul în care doriți să instalați consola de fi xare a LCD-ului\plasmei\proiectorului. Verifi cați peretele, pentru a descoperi eventuale deteriorări sau bucăți de ciment slăbite.

Atentie! Aveți grijă când dati găuri în ciment sau în grinzi de lemn, pentru a evita eventualele cabluri electrice sau țevi de apă care se pot afl a în spatele acestora. Utilizați placa de perete ca un șablon, pentru a marca locul găurilor de montaj.

Dați găuri cu o adâncime de 3" (cca 7,5 cm) cu ajutorul unui burghiu de zidărie (10 mm). Introduceți dipluri de plastic în găurile date, împingându-le înăuntru până când piulița ajunge la același nivel cu suprafața de beton. Așezați placa de spate pe suprafața de beton și prindeți cu grijă fi ecare piuliță de şurubul de ancorare respectiv.

Instalarea pe grinzi de lemn:

Cu ajutorul unui sensor de grinzi (vândut separat), localizați un element de structură în apropierea poziției alese pentru montaj.

Observatie: În general, elementele structurale au o lătime de 1-1/2"- 2" (2,5 - 5,4 cm) și sunt amplasate central, la câte 16" (cca 40 cm). Vă recomandăm ca să localizați mai multe grinzi, pentru a găsi distanța dintre grinzi. Dați o gaură în perete cu un instrument ascuțit, pentru a identifi ca centrul exact al grinzii. Folosind baza plăcii de perete ca un şablon, așezați baza în poziție verticală. Marcați poziția găurii pe perete, având grijă să utilizați găurile şurubului central. Utilizați o nivelă, pentru a verifi ca alinierea orizontală a semnelor.

Etapa 3:

În cazul modelelor cu înclinare, trageți cu grijă de colțurile din stânga și din dreapta sus ale displayului, pentru a lungi consola și a găsi unghiul de înclinare dorit pentru display. Folosind o şurubelniță Philips, fi xați mecanismul de înclinare în poziția dorită. Modelele de montare ale LCD-urilor sunt proiectate astfel încât să-și mențină unghiul de înclinare prin utilizarea comenzilor de pe spatele monitorului. Ferind displayul de mecanismul de înclinare, rotiți şurubelnița Philips cu unghiul necesar.

Etapa 4:

Chiar dacă ați terminat instalarea displayului cu plasmă pe perete, acesta poate fi mișcat cu grijă în lateral pe vergelele de oțel ale plăcii de perete, pentru a-i găsi o poziție fi nală optimă.

GARANTIE LIMITATĂ

- Nu oferim nicio garanție și nu ne asumăm niciun fel de responsabilitate în cazul schimbărilor sau modifi cărilor aduse acestui produs sau în cazul deteriorării cauzate de utilizarea incorectă a produsului.

- Dacă se face o reclamație acoperită de această garanție, consola trebuie returnată la dealerul sau distribuitorul Dvs. împreună cu documentul original de achiziție.

- Această garanție nu acoperă următoarele:

- Încărcarea consolei peste greutatea admisă,

• Utilizare incorrectă,

- Uzură normală,

- Deteriorări datorate frecării,

- Defecte de acoperire anticorozivă,

- Defecte datorate slăbirii şuruburilor, piulițelor sau a chingii,

- Montarea unei console de plafon pe perete sau a unei console de perete pe plafon,

- Utilizări neconforme, necuprinse în aceste instrucțiuni,

- Modifi cări sau reparații efectuate în ateliere neautorizate,

- Deteriorare datorată unui accident,

Întreținere:

- Curățarea trebuie făcută cu o cârpă uscată. Nu folosiți solventi sau agenti de curățare abrazivi.

Generalități:

- Designul și specifi catiile produsului pot fi modifi cate fără o notifi care prealabilă.

- Toate siglele mărcilor și numele produselor sunt mărci comerciale sau mărci comerciale înregistrate ale proprietarilor de drept și sunt recunoscute ca atare.
