TVSKNAVS502 - Nástěnný držák na obrazovku KONIG - Bezplatný návod k obsluze

Typ produktu	Nástěnný držák na obrazovku
Značka	Konig
Model	TVSKNAVS502
Kompatibilita VESA	75 / 100 / 200 / 400 mm
Kompatibilní typy obrazovek	LCD, Plasma, Projektor
Materiál	Ocel (odhad)
Upevnění	Na zeď, pro plný beton nebo dřevěné trámy
Náklon	Nastavitelný (modely s náklonem)
Instalace	Musí být provedena odborníkem
Instalační povrch	Plný beton nebo dřevěné trámy (ne sádrokarton)
Maximální zatížení	Dodržujte bezpečnostní faktor 3x hmotnosti zařízení
Údržba	Čistěte suchým hadříkem, bez rozpouštědel nebo abraziv
Záruka	Omezená, nekryje nesprávné použití nebo přetížení
Obsah balení	Nástěnný držák, montážní materiál, klíč, návod

Často kladené otázky - TVSKNAVS502 KONIG

Jak nainstalovat tento nástěnný držák Konig TVSKNAVS502?

Instalaci musí provést odborník. Nejprve upevněte nástěnnou desku na zeď z plného betonu nebo na dřevěné trámy podle šablony. Vyvrtejte otvory hluboké 7,5 cm vrtákem do betonu o průměru 10 mm pro plastové kotvy. Poté namontujte obrazovku na desku podle kompatibilních norem VESA (75/100/200/400 mm). Použijte přiložený klíč k utažení bez nadměrného utahování.

Jaké typy obrazovek jsou s tímto držákem kompatibilní?

Tento nástěnný držák je určen pro LCD, Plasma a projektory splňující normy VESA 75/100/200/400 mm. Zkontrolujte montážní body na zadní straně vašeho zařízení.

Jaká je maximální hmotnost podporovaná držákem?

Přesná nosnost není uvedena, ale je nezbytné, aby zeď unesla redundantní hmotnostní faktor 3násobku celkové hmotnosti vašeho zařízení. Nikdy nepřekračujte povolené zatížení, jinak dojde ke ztrátě záruky.

Mohu nainstalovat tento držák na sádrokartonovou zeď?

Ne, návod důrazně nedoporučuje instalaci na sádrokarton nebo dřevěné panely. Používejte pouze plný beton nebo dřevěné trámy.

Jak nastavit náklon držáku?

U modelů s náklonem jemně zatáhněte za levý a pravý horní okraj pro úpravu úhlu. Pomocí křížového šroubováku zamkněte mechanismus náklonu v požadované poloze.

Jak často je třeba kontrolovat instalaci?

Jeden měsíc po instalaci a poté každých šest měsíců zkontrolujte, zda je držák pevně uchycen a zda se šrouby a matice neuvolňují. V případě uvolnění posilněte dotčené body.

Co dělat, když v balení chybí díl?

Před zahájením se ujistěte, že jsou všechny díly přítomny a nepoškozeny. V případě chybějícího nebo poškozeného dílu přerušte instalaci a kontaktujte svého prodejce pro výměnu.

Mohu použít tento držák s obrazovkou, která není VESA?

Tento držák je navržen pro normy VESA 75/100/200/400 mm. Pokud vaše obrazovka není kompatibilní s VESA, budete potřebovat specifický adaptér. Zkontrolujte návod pro ověření kompatibility vašich montážních bodů.

Jaké nástroje jsou potřebné pro instalaci?

Budete potřebovat vrtačku s vrtákem do betonu o průměru 10 mm, vodováhu, křížový šroubovák pro náklon a přiložený klíč. Pro dřevěné trámy použijte detektor trámů.

Kryje záruka škody, pokud držák namontuji špatně?

Ne, omezená záruka nekryje nesprávné použití, přetížení, nesprávnou montáž nebo neautorizované úpravy. Pro zachování záruky bezpodmínečně dodržujte pokyny.

NÁVOD K OBSLUZE TVSKNAVS502 KONIG

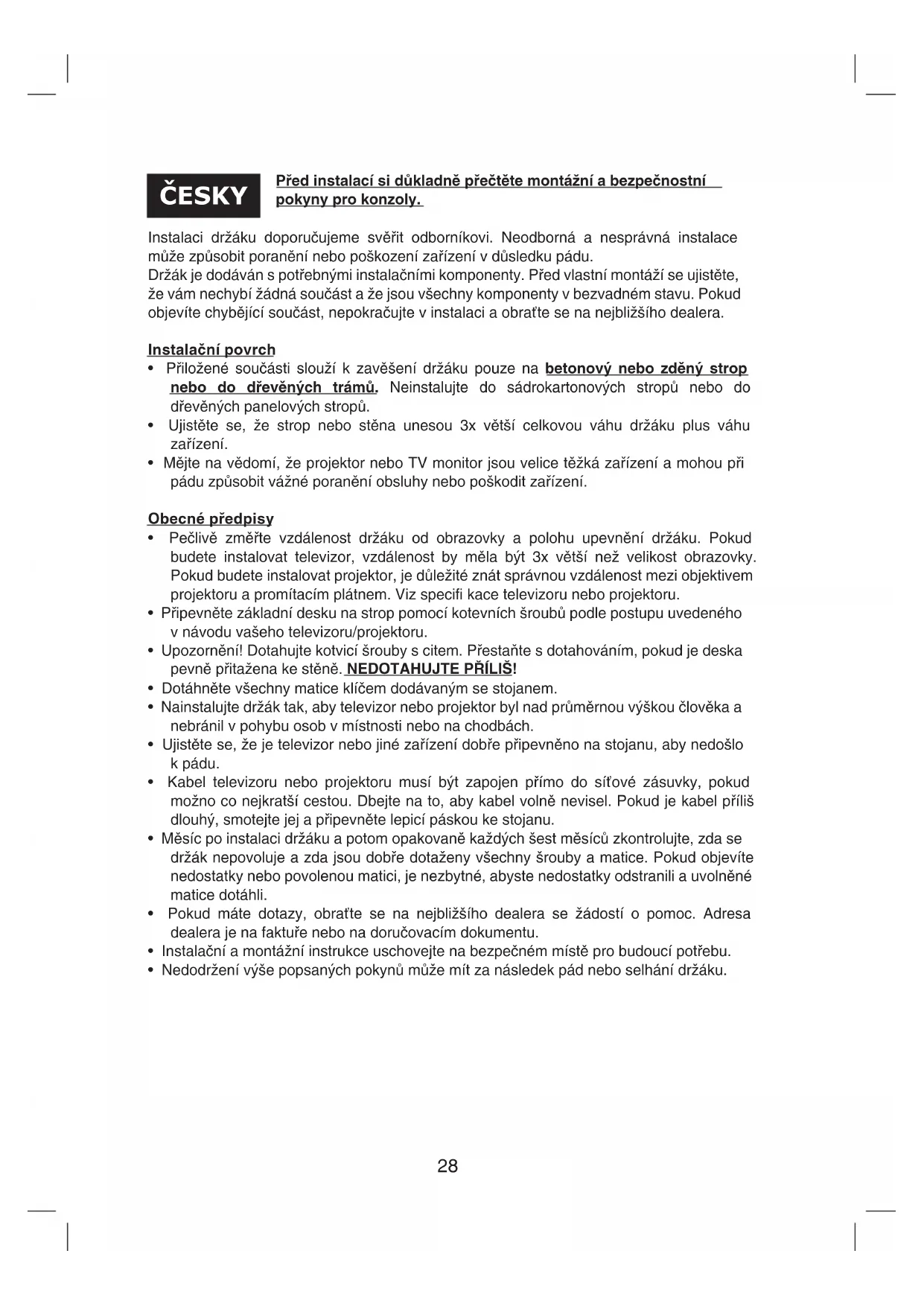

Před instalací si důkladně přečtěte montážní a bezpečnostní pokyny pro konzoly.

Instalaci držáku doporučujeme svěřit odborníkovi. Neodborná a nesprávná instalace může způsobit poranění nebo poškození zařízení v důsledku pádu.

Držák je dodáván s potřebnými instalačními komponenty. Před vlastní montáží se ujistěte, že vám nechybí žádná součást a že jsou všechny komponenty v bezvadném stavu. Pokud objevíte chybějící součást, nepokračujte v instalaci a obraťte se na nejbližšího dealera.

Instalační povrch

• Přiložené součásti slouží k zavěšení držáku pouze na betonový nebo zděný strop nebo do dřevěných trámů. Neinstalujte do sádrokartonových stropů nebo do dřevěných panelových stropů.
• Ujistěte se, že strop nebo stěna unesou 3x větší celkovou váhu držáku plus váhu zařízení.
• Mějte na vědomí, že projektor nebo TV monitor jsou velice těžká zařízení a mohou při pádu způsobit vážné poranění obsluhy nebo poškodit zařízení.

Obecné předpisy

• Pečlivě změřte vzdálenost držáku od obrazovky a polohu upevnění držáku. Pokud budete instalovat televizor, vzdálenost by měla být 3x větší než velikost obrazovky. Pokud budete instalovat projektor, je důležité znát správnou vzdálenost mezi objektivem projektoru a promítacím plátnem. Viz specifi kace televizoru nebo projektoru.
• Připevněte základní desku na strop pomocí kotevních šroubů podle postupu uvedeného v návodu vašeho televizoru/projektoru.
• Upozornění! Dotahujte kotvicí šrouby s citem. Přestaňte s dotahováním, pokud je deska pevně přitažena ke stěně. NEDOTAHUJTE PŘÍLIŠ!
• Dotáhněte všechny matice klíčem dodávaným se stojanem.
• Nainstalujte držák tak, aby televizor nebo projektor byl nad průměrnou výškou člověka a nebránil v pohybu osob v místnosti nebo na chodbách.
• Ujistěte se, že je televizor nebo jiné zařízení dobře připevněno na stojanu, aby nedošlo k pádu.
• Kabel televizoru nebo projektoru musí být zapojen přímo do síťové zásuvky, pokud možno co nejkratší cestou. Dbejte na to, aby kabel volně nevisel. Pokud je kabel příliš dlouhý, smotejte jej a připevněte lepicí páskou ke stojanu.
• Měsíc po instalaci držáku a potom opakovaně každých šest měsíců zkontrolujte, zda se držák nepovoluje a zda jsou dobře dotaženy všechny šrouby a matice. Pokud objevíte nedostatky nebo povolenou matici, je nezbytné, abyste nedostatky odstranili a uvolněné matice dotáhli.
• Pokud máte dotazy, obraťte se na nejbližšího dealera se žádostí o pomoc. Adresa dealera je na faktuře nebo na doručovacím dokumentu.
• Instalační a montážní instrukce uschovejte na bezpečném místě pro budoucí potřebu.
• Nedodržení výše popsaných pokynů může mít za následek pád nebo selhání držáku.

Instalační pokyny

Krok 1:

Otočte televizor nebo monitor obrazovkou dolů a položte na rovný a měkký povrch. Podívejte se, kde a jak jsou rozmístěný otvory na zadní straně obrazovky.

Většina výrobců LCD obrazovek splňuje normy VESA. Tyto normy udávají rozmístění upínacích otvorů. Držák LCD je dodáván a sestaven tak, aby splňoval VESA normy 75/100/200/400 udávající rozmístění otvorů na opevňovacích deskách.

Plazma televizory jsou dodávány s různým nestandardním rozmístěním upevnovacích otvorů.

Upozornění! Nedotahujte upevňovací matice nebo šrouby příliš. Hrozí poškození vnitřních závitů uvnitř televizoru.

Před montáží se ujistěte, že přesně víte. kde si přejete LCD\PLAZMA displej/televizor nainstalovat.

Krok 2:

Smontujte upevňovací nástěnnou desku z dodávaných součástí. Použijte klíče, které jsou dodávány s držákem.

Upozornění! Šrouby dotahujte rovnoměrně, jinak může dojít ke zkroucení držáku. Nedotahujte šrouby příliš. Nedodržení výše uvedených pokynů může mít za následek příliš velké namáhání šroubů a snížení celkové nosnosti a pevnosti držáku.

Instalace do zděné nebo betonové zdi: Pečlivě prohlédněte místo, kde budete držák na LCD monitor, plazma televizor nebo projektor instalovat. Prohlédněte stěnu, zda není poškozená nebo zda nejsou uvolněny kousky zdiva.

Upozornění! Při vrtání do betonu, zdiva nebo dřevěných trámů poustupujte opatrně, abyste nepoškodili elektrické vedení nebo vodní potrubí ve zdi. Přiložte upevňovací desku na stěnu a přeneste rozmístění otvorů na stěnu.

Vrtákem do betonu nebo zdiva o průměru 10 mm vyvrtejte otvory do hloubky 3"(7,5 cm). Do otvorů zasuňte plastové kotevní hmoždinky a zatlučte kladívkem, dokud nejsou v rovině s povrchem stěny. Položte nástěnnou desku na stěnu a dotáhněte všechny šrouby.

Instalace do dřevěných trámů

Detektorem kovu zjistěte rozmístění kovových spojek a klínů v dřevěné stěně a trámech v místě, kde budete držák instalovat.

Upozornění! Kovové spojky jsou většinou 1-1/2"- 2"(3-5 cm) široké a jsou rozmístěny asi 16"(40 cm) od středu. Doporučujeme najít více než jednu spojku, abyste mohli přesněji určit vzdálenost, jak jsou spojky rozmístěny. Použijte vhodný ostrý nástroj a zarazte jej do sádrokartonu tak, abyste určili skutečný střed spojky. Přiložte na stěnu upevňovací desku.

Ujistěte se, že je deska ve svislé poloze. Označte rozmístění otvorů na stěnu. Označte přesně středy otvorů. Vodováhou zkontrolujte zda, jsou otvory ve vodorovné poloze.

Krok 3:

Pokud je váš model televizoru vybaven výklopným zařízením, nastavte požadovaný úhel. Křížovým šroubovákem nastavte a zajistěte náklon v požadované poloze. Úhel náklonu u LCD televizorů je možné nastavit zatlačením na zadní panel televizoru. Křížovým šroubovákem opět upravte a zajistěte požadovaný úhel náklonu.

Krok 4:

Po skončení instalace plazmového televizoru na stěnu můžete stále ještě televizor posunout do stran, abyste docílili přesného nastavení. Upevňovací deskou lze totiž pohybovat v malém rozsahu po kovových vodicích tyčích.

ZÁRUKA

• Jakékoli změny, modifi kace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením ruší platnost záruční smlouvy.
• Pokud žádáte náhradu nebo záruční opravu, je nutné, abyste vrátili držák v původním balení a s originálním dokladem o zakoupení nejbližšímu dealerovi nebo distributorovi.

• Záruka se nevztahuje na:

- přetížení držáku nad povolený limit,

- škody způsobené nesprávným zacházením,

• běžné opotřebování,

- poškození způsobené odřením,

- závady na povrchové úpravě,

- škody způsobené volnými šrouby, maticemi nebo upínacím pásem,

- pokud došlo k nainstalování držáku na strop, na stěnu nebo byl-li držák na stěnu nainstalován na strop,

- nesprávné používání a zacházení, které není uvedeno v návodu,

- modifi kace nebo opravy držáku, které byly provedeny v neautorizovaném servisu,

- škody způsobené nehodou, pády atd.

Údržba

- K čištění používejte pouze suchý hadřík. Nepoužívejte rozpouštědla ani abrazivní materiály.

Všeobecné ustanovení

• Design, provedení a parametry výrobku se mohou měnit bez předchozího upozornění uživatele výrobcem.
• Všechna loga a názvy výrobků jsou obchodní značky nebo registrované obchodní značky příslušných vlastníků a jsou chráněny příslušnými zákony.
