Type de produit	Support mural pour écran
Marque	Konig
Modèle	TVSKNAVS502
Compatibilité VESA	75 / 100 / 200 / 400 mm
Types d'écrans compatibles	LCD, Plasma, Projecteur
Matériau	Acier (estimation)
Fixation	Murale, pour béton plein ou montants en bois
Inclinaison	Réglable (modèles à inclinaison)
Installation	Doit être réalisée par un expert
Surface d'installation	Béton plein ou montants en bois (pas de placoplâtre)
Charge maximale	Respecter un facteur de sécurité de 3x le poids de l'équipement
Entretien	Nettoyer avec un chiffon sec, sans solvants ni abrasifs
Garantie	Limitée, ne couvre pas la mauvaise utilisation ou la surcharge
Contenu du carton	Support mural, quincaillerie, clé, notice

FOIRE AUX QUESTIONS - TVSKNAVS502 KONIG

Comment installer ce support mural Konig TVSKNAVS502 ?

L'installation doit être réalisée par un expert. Fixez d'abord la plaque murale au mur en béton plein ou sur des montants en bois en suivant le gabarit. Percez des trous de 7,5 cm avec un foret béton de 10 mm pour les ancrages plastique. Montez ensuite l'écran sur la plaque selon les normes VESA compatibles (75/100/200/400 mm). Utilisez la clé fournie pour serrer sans excès.

Quels types d'écran sont compatibles avec ce support ?

Ce support mural est conçu pour les écrans LCD, Plasma et projecteurs respectant les normes VESA 75/100/200/400 mm. Vérifiez les points de montage à l'arrière de votre appareil.

Quel est le poids maximal supporté par le support ?

La capacité de charge exacte n'est pas précisée, mais il est impératif que le mur supporte un facteur de poids redondant de 3 fois le poids total de votre équipement. Ne dépassez jamais la charge autorisée sous peine d'annuler la garantie.

Puis-je installer ce support sur un mur en placoplâtre ?

Non, la notice déconseille formellement l'installation sur du placoplâtre ou des panneaux de bois. Utilisez uniquement du béton plein ou des montants en bois.

Comment régler l'inclinaison du support ?

Pour les modèles à inclinaison, tirez doucement les bords supérieurs gauche et droit pour ajuster l'angle. Utilisez un tournevis cruciforme pour verrouiller le mécanisme d'inclinaison à la position souhaitée.

À quelle fréquence faut-il vérifier l'installation ?

Un mois après l'installation, puis tous les six mois, vérifiez que le support est bien fixé et que les vis et écrous ne se desserrent pas. En cas de desserrage, renforcez les points concernés.

Que faire si une pièce manque dans le carton ?

Avant de commencer, assurez-vous que toutes les pièces sont présentes et intactes. En cas de pièce manquante ou endommagée, cessez l'installation et contactez votre revendeur pour un remplacement.

Puis-je utiliser ce support avec un écran non VESA ?

Ce support est conçu pour les normes VESA 75/100/200/400 mm. Si votre écran n'est pas compatible VESA, vous aurez besoin d'un adaptateur spécifique. Consultez la notice pour vérifier la compatibilité de vos points de montage.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse avec un foret béton de 10 mm, d'un niveau à bulle, d'un tournevis cruciforme pour l'inclinaison, et de la clé fournie. Pour les montants en bois, utilisez un détecteur de montant.

La garantie couvre-t-elle les dommages si je monte mal le support ?

Non, la garantie limitée ne couvre pas la mauvaise utilisation, la surcharge, le montage incorrect ou les modifications non autorisées. Suivez impérativement les instructions pour conserver la garantie.

MODE D'EMPLOI TVSKNAVS502 KONIG

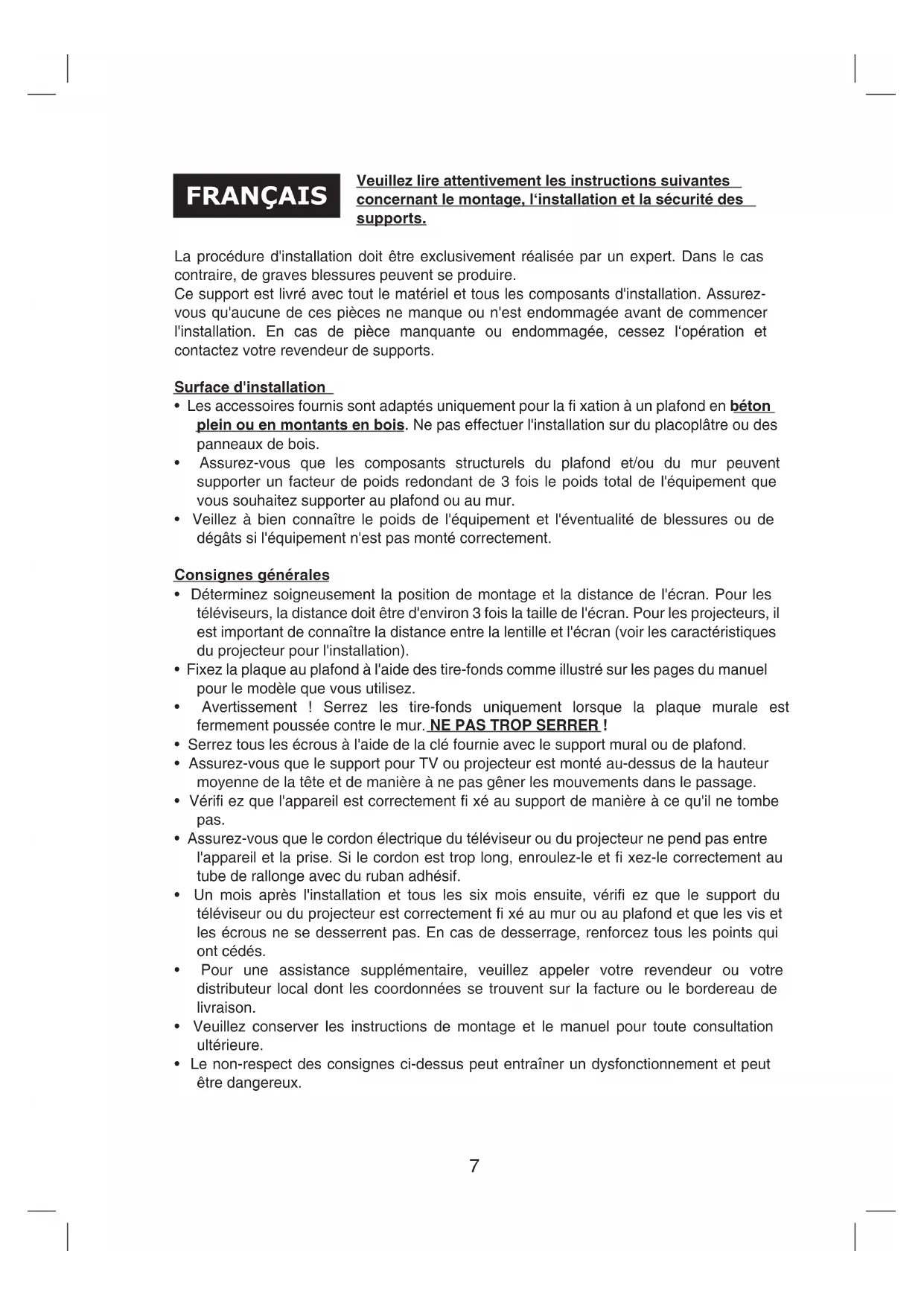

Veuillez lire attentivement les instructions suivantes concernant le montage, l'installation et la sécurité des supports.

La procédure d'installation doit être exclusivement réalisée par un expert. Dans le cas contraire, de graves blessures peuvent se produire.

Ce support est livré avec tout le matériel et tous les composants d'installation. Assurez-vous qu'aucune de ces pièces ne manque ou n'est endommagée avant de commencer l'installation. En cas de pièce manquante ou endommagée, cessez l'opération et contactez votre revendeur de supports.

Surface d'installation

• Les accessoires fournis sont adaptés uniquement pour la fi xation à un plafond en béton plein ou en montants en bois. Ne pas effectuer l'installation sur du placoplâtre ou des panneaux de bois.
• Assurez-vous que les composants structurels du plafond et/ou du mur peuvent supporter un facteur de poids redondant de 3 fois le poids total de l'équipement que vous souhaitez supporter au plafond ou au mur.
• Veillez à bien connaître le poids de l'équipement et l'éventualité de blessures ou de dégâts si l'équipement n'est pas monté correctement.

Consignes générales

• Déterminez soigneusement la position de montage et la distance de l'écran. Pour les téléviseurs, la distance doit être d'environ 3 fois la taille de l'écran. Pour les projecteurs, il est important de connaître la distance entre la lentille et l'écran (voir les caractéristiques du projecteur pour l'installation).
• Fixez la plaque au plafond à l'aide des tire-fonds comme illustré sur les pages du manuel pour le modèle que vous utilisez.
• Avertissement ! Serrez les tire-fonds uniquement lorsque la plaque murale est fermement poussée contre le mur. NE PAS TROP SERRER !
• Serrez tous les écrous à l'aide de la clé fournie avec le support mural ou de plafond.
• Assurez-vous que le support pour TV ou projecteur est monté au-dessus de la hauteur moyenne de la tête et de manière à ne pas gêner les mouvements dans le passage.
• Vérifi ez que l'appareil est correctement fi xé au support de manière à ce qu'il ne tombe pas.
• Assurez-vous que le cordon électrique du téléviseur ou du projecteur ne pend pas entre l'appareil et la prise. Si le cordon est trop long, enroulez-le et fi xez-le correctement au tube de rallonge avec du ruban adhésif.
• Un mois après l'installation et tous les six mois ensuite, vérifi ez que le support du téléviseur ou du projecteur est correctement fi xé au mur ou au plafond et que les vis et les écrous ne se desserrent pas. En cas de desserrage, renforcez tous les points qui ont cédés.
• Pour une assistance supplémentaire, veuillez appeler votre revendeur ou votre distributeur local dont les coordonnées se trouvent sur la facture ou le bordereau de livraison.
• Veuillez conserver les instructions de montage et le manuel pour toute consultation ultérieure.
• Le non-respect des consignes ci-dessus peut entraîner un dysfonctionnement et peut être dangereux.

Procédure d'installation

Étape 1 :

Retournez l'écran et placez-le sur une surface lisse et plane. Repérez les points de montage à l'arrière de l'écran.

De nombreux constructeurs de LCD se conforment aux normes VESA. La norme VESA défi nit les interfaces de montage physique. Le support de LCD est assemblé pour correspondre aux gabarits VESA 75/100/200/400.

Les écrans Plasma sont doté d'un jeu aléatoire de trous.

Remarque ! Ne serrez pas trop les vis de montage du bras sous peine d'endommager le fi letage interne de l'écran.

Avant de commencer, déterminez l'emplacement de montage optimal pour l'écran LCD\ PLASMA à installer.

Étape 2 :

Assemblez la plaque murale à l'aide du matériel et les clés fournis.

Remarque ! Serrez les vis uniformément afin d'éviter toute distorsion qui pourrait affecter le processus d'assemblage. Ne serrez pas trop fort. Le non-respect de ces instructions peut entraîner une contrainte excessive sur les vis et réduire considérablement leur force.

Montage du mur en béton plein : inspectez soigneusement la zone où le LCD\Plasma\projecteur doit être installé. Contrôlez tout dégât ou manque de ciment.

Attention! Faites attention lorsque vous percez dans une paroi en ciment ou en montants en bois afi n d'éviter des lignes électriques ou les tuyaux d'eau qui peuvent passer derrière le mur. Utilisez la plaque murale comme gabarit pour repérer la position des trous de montage.

Percez des trous de 7,5 cm de profondeur en utilisant un foret à béton de 10 mm. Introduisez les ancrages en plastique dans les trous et enfoncez-les jusqu'à ce que la rondelle soit au niveau de la surface en béton. Placez la plaque arrière sur la surface en béton et serrez lentement chaque écrou sur l'ancrage correspondant.

Montage sur montants en bois :

Utilisez le détecteur de montant (vendu à part) pour repérer un membre de l'armature situé proche de la position de montage désirée.

Remarque ! Les membres de l'armature ont habituellement une largeur de 3-5 cm et leur centre est espacé de 40 cm. Nous conseillons de repérer plusieurs montants pour déduire l'espacement des montants. Utilisez un dispositif pointu pour pénétrer la cloison sèche et identifi er le véritable centre du montant. Utilisez la base de la plaque murale comme gabarit et positionner la base de la plaque murale verticalement. Marquez la position du trou sur la paroi en prenant soin d'utiliser le centre des trous de vis. Utilisez un niveau pour vérifi er l'alignement horizontal des repères.

Étape 3 :

Pour les modèles à inclinaison, tirez doucement les bords supérieurs gauche et droit pour placer le support selon l'angle désiré. Utilisez un tournevis cruciforme pour ajuster le mécanisme d'inclinaison selon la position désirée. Les modèles de montage pour LCD sont conçus pour maintenir leur angle d'inclinaison en utilisant le bout des doigts s l'arrière du moniteur. Tenez l'écran éloigné du mécanisme d'inclinaison et tournez les vis cruciformes pour régler l'angle désiré.

Étape 4 :

Lorsque l'installation de l'écran plasma sur le mur est terminée, vous pouvez déplacer l'écran d'un côté ou de l'autre pour optimiser la position fi nale de l'écran sur le mur en faisant coulisser l'unité sur les tiges métalliques de la plaque murale.

GARANTIE LIMITÉE

- Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

- Si une réclamation est effectuée sous garantie, le bras doit être renvoyé accompagné du document d'achat d'origine à votre revendeur ou votre distributeur.

- Cette garantie ne concerne pas :

- Surcharge au-delà de la charge autorisée,

- La mauvaise utilisation n'est pas couverte,

- Usure normale,

• Dégâts par friction,

- Défauts de revêtement,

- Défauts causés par des vis, écrous ou sangles desserrés.

- Montage d'un support de plafond au mur ou d'un support mural au plafond,

- En cas d'utilisation erronée, sans respecter les instructions,

- Modifi cation ou réparation effectuées par du personnel non autorisé,

• Dégâts causés par un accident,

Entretien

- Ne nettoyez qu'avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Généralités

- Le design et les caractéristiques techniques sont sujets à modifi cation sans notifi cation préalable.

- Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnus comme telles dans ce document.
