Produkttyp	Väggfäste för skärm
Märke	Konig
Modell	TVSKNAVS502
VESA-kompatibilitet	75 / 100 / 200 / 400 mm
Kompatibla skärmtyper	LCD, plasma, projektor
Material	Stål (uppskattning)
Montering	Väggmontering, för massiv betong eller träreglar
Lutning	Justerbar (lutningsmodeller)
Installation	Måste utföras av expert
Installationsyta	Massiv betong eller träreglar (ej gipsskivor)
Maxbelastning	Följ en säkerhetsfaktor på 3x utrustningens vikt
Underhåll	Rengör med torr trasa, utan lösningsmedel eller slipmedel
Garanti	Begränsad, täcker inte felaktig användning eller överbelastning
Kartongens innehåll	Väggfäste, monteringsmaterial, nyckel, bruksanvisning

Vanliga frågor - TVSKNAVS502 KONIG

Hur installerar man detta väggfäste Konig TVSKNAVS502?

Installationen måste utföras av en expert. Fäst först väggplattan på väggen i massiv betong eller på träreglar enligt mallen. Borra 7,5 cm djupa hål med en 10 mm betongborr för plastankarna. Montera sedan skärmen på plattan enligt kompatibla VESA-standarder (75/100/200/400 mm). Använd medföljande nyckel för att dra åt utan överdriven kraft.

Vilka skärmtyper är kompatibla med detta fäste?

Detta väggfäste är utformat för LCD-, plasma- och projektorskärmar som uppfyller VESA-standarderna 75/100/200/400 mm. Kontrollera monteringspunkterna på baksidan av din enhet.

Vilken är den maximala vikten som fästet tål?

Den exakta bärförmågan anges inte, men det är absolut nödvändigt att väggen klarar en redundansfaktor på 3 gånger din utrustnings totala vikt. Överskrid aldrig den tillåtna belastningen, annars upphör garantin att gälla.

Kan jag installera detta fäste på en gipsskivevägg?

Nej, bruksanvisningen avråder uttryckligen från installation på gipsskivor eller träpaneler. Använd endast massiv betong eller träreglar.

Hur justerar man fästets lutning?

För lutningsmodeller, dra försiktigt i de övre vänstra och högra kanterna för att justera vinkeln. Använd en stjärnskruvmejsel för att låsa lutningsmekanismen i önskat läge.

Hur ofta bör installationen kontrolleras?

En månad efter installationen, därefter var sjätte månad, kontrollera att fästet är ordentligt monterat och att skruvar och muttrar inte lossnar. Vid lossning, förstärk de berörda punkterna.

Vad gör man om en del saknas i kartongen?

Innan du börjar, se till att alla delar är närvarande och oskadade. Om en del saknas eller är skadad, avbryt installationen och kontakta din återförsäljare för utbyte.

Kan jag använda detta fäste med en icke-VESA-skärm?

Detta fäste är utformat för VESA-standarderna 75/100/200/400 mm. Om din skärm inte är VESA-kompatibel behöver du en specifik adapter. Kontrollera bruksanvisningen för att verifiera att dina monteringspunkter är kompatibla.

Vilka verktyg behövs för installationen?

Du behöver en borrmaskin med en 10 mm betongborr, ett vattenpass, en stjärnskruvmejsel för lutningen och den medföljande nyckeln. För träreglar, använd en regeldetektor.

Täcker garantin skador om jag monterar fästet felaktigt?

Nej, den begränsade garantin täcker inte felaktig användning, överbelastning, felaktig montering eller obehöriga ändringar. Följ noga instruktionerna för att behålla garantin.

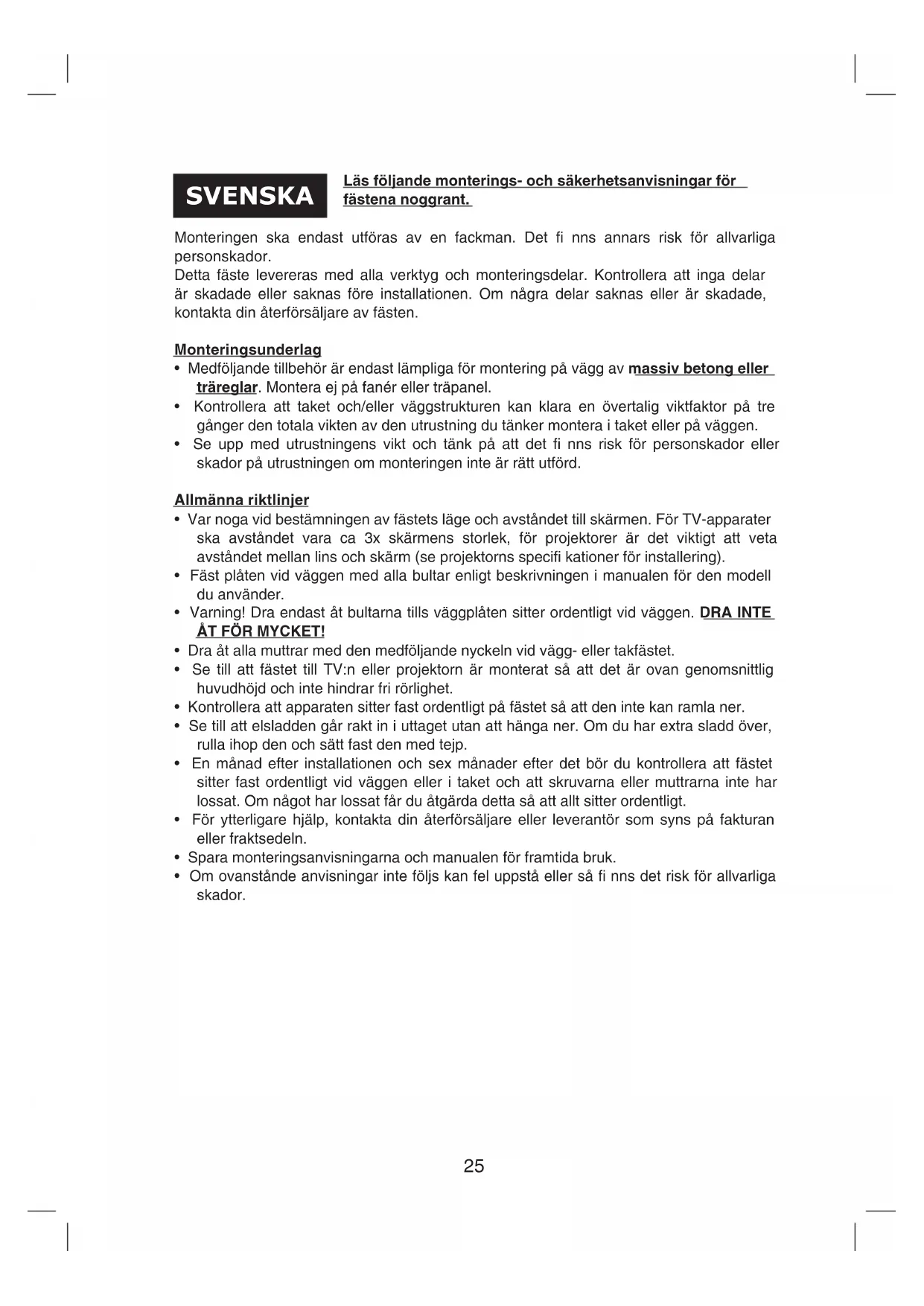

BRUKSANVISNING TVSKNAVS502 KONIG

Läs följande monterings- och säkerhetsanvisningar för fästena noggrant.

Monteringen ska endast utföras av en fackman. Det fi nns annars risk för allvarliga personskador.

Detta fäste levereras med alla verktyg och monteringsdelar. Kontrollera att inga delar är skadade eller saknas före installationen. Om några delar saknas eller är skadade, kontakta din återförsäljare av fästen.

Monteringsunderlag

• Medföljande tillbehör är endast lämpliga för montering på vägg av massiv betong eller träreglar. Montera ej på fanér eller träpanel.
• Kontrollera att taket och/eller väggstrukturen kan klara en övertalig viktfaktor på tre gånger den totala vikten av den utrustning du tänker montera i taket eller på väggen.
• Se upp med utrustningens vikt och tänk på att det fi nns risk för personskador eller skador på utrustningen om monteringen inte är rätt utförd.

Allmänna riktlinjer

• Var noga vid bestämningen av fästets läge och avståndet till skärmen. För TV-apparater ska avståndet vara ca 3x skärmens storlek, för projektorer är det viktigt att veta avståndet mellan lins och skärm (se projektorns specifi kationer för installering).
• Fäst plåten vid väggen med alla bultar enligt beskrivningen i manualen för den modell du använder.

• Varning! Dra endast åt bultarna tills väggplåten sitter ordentligt vid väggen. DRA INTE ÅT FÖR MYCKET!

• Dra åt alla muttrar med den medföljande nyckeln vid vägg- eller takfästet.

• Se till att fästet till TV:n eller projektorn är monterat så att det är ovan genomsnittlig huvudhöjd och inte hindrar fri rörlighet.
• Kontrollera att apparaten sitter fast ordentligt på fästet så att den inte kan ramla ner.
• Se till att elsladden går rakt in i uttaget utan att hänga ner. Om du har extra sladd över, rulla ihop den och sätt fast den med tejp.
• En månad efter installationen och sex månader efter det bör du kontrollera att fästet sitter fast ordentligt vid väggen eller i taket och att skruvarna eller muttrarna inte har lossat. Om något har lossat får du åtgärda detta så att allt sitter ordentligt.
• För ytterligare hjälp, kontakta din återförsäljare eller leverantör som syns på fakturan eller fraktsedeln.
• Spara monteringsanvisningarna och manualen för framtida bruk.
• Om ovanstånde anvisningar inte följs kan fel uppstå eller så fi nns det risk för allvarliga skador.

Installation

Steg 1:

Vänd på displayen och placera den på ett mjukt och jämnt underlag. Lokalisera monteringspunkterna på displayens baksida.

Många LCD-tillverkare följer VESA-standard. VESA-standarden defi nierar gränssnitten för fysisk montering. LCD-fästet är monterad för att passa mönster VESA 75/100/200/400.

Plasma monitorer är utrustade med slumpmässiga hål.

Obs! Dra inte åt fästskruvarna för hårt då skador på displayens inre gångor kan uppstå.

Bestäm optimalt monteringsställe innan du börjar monteringen av din LCD\PLASMA-display.

Steg 2:

Montera väggplåten med medföljande verktyg och nycklar.

Obs! Dra åt skruvarna jämnt för att undvika missformning som kan påverka monteringen. Dra inte åt alltför hårt. Om dessa anvisningar inte följs kan alltför stort tryck läggas på skruvarna och minska deras bärkraft.

Montering på massiv betongvägg: Inspektera noga ytan där fästet ska monteras. Kontrollera så att det inte fi nns några skador eller lös cement.

Varning! Var försiktig om du borrar hål i cement eller träregelväggar så att du undviker elledningar och vattenrör vilka kan fi nnas bakom väggen. Använd väggplåten som mall och markera läget för hålen som ska borras.

Borra hålen 3" djupt med ett (10 mm) borr för betong. Sätt in plastpluggarna i hålen och knacka tills brickan är i jämnhöjd med betongytan. Placera bakplåten på betongytan och dra sakta åt varje mutter vid respektive plugg.

Montering på träregel

Använd en regelsensor (säljs separat), lokalisera en regel nära önskat monteringsläge.

Obs! Reglarna är normalt 1-1/2"-2" breda och avständ 16" i mitten. Vi rekommenderar att du hittar mer än en regel så att du kan se vilket avständ som använts. Använd ett skarpt föremål för att identifi era det verkliga centret av regeln. Använd väggplåten som mall och placera väggplåten vertikalt.Markera hålens läge på väggen, se till att du använder mittskruvhålen. Använd ett vattenpass för att se att hålen är jämna.

Steg 3:

För lutande modeller, dra försiktigt i de övre hörnen av displayen för att dra ut fästet till önskad lutningsgrad. Använd en Phillips skruvmejsel, justera lutningsmekanismen till önskat läge. LCD-modellerna är utformade för att bibehålla sin lutningsvinkel genom att fi ngertopparna används på baksidan av skärmen. Håll displayen långt från lutningsmekanismen och vrid Philips-nyckeln till önskad vinkel.

Steg 4:

När väl Plasmadisplayen på väggen är monterad kan du fortfarande fl ytta displayen från sida till sida för att optimera slutpositionen på väggen genom att försiktigt skjuta apparaten på stålskenorna på väggplåten

BEGRÄNSAD GARANTI

• Ingen garanti gäller vid några ändringar eller modifi eringar av produkten eller skador som har uppstått på grund av felaktig användning av denna produkt.
• Om ett garantikrav ställs skall fästet återlämnas tillsammans med originalkvittot till din återförsäljare eller leverantör.

• Garantin gäller inte vid:

- Belastning över den tillåtna

- Missbruk

- Normalt slitage

- Friktionsskador

- Defekter på färg

- Fel som orsakats av lösa skruvar, muttrar eller rem

- Montering av ett väggfäste i taket eller ett takfäste i väggen

- Vid felaktig användning som inte avses i instruktionerna

- Ändringar eller reparationer utförda av ej auktoriserade verkstäder

- Skador som uppstått till följd av en olyckshändelse

Underhåll:

- Rengör endast med torr trasa. Använd inga rengöringsmedel eller frätande medel.

Allmänt:

• Utseende och specifi kationer kan komma att ändras utan föregående meddelande.
• Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana.
