TVSKNAVS502 - Soporte de pared para pantalla KONIG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte de pared para pantalla
Marca	Konig
Modelo	TVSKNAVS502
Compatibilidad VESA	75 / 100 / 200 / 400 mm
Tipos de pantallas compatibles	LCD, Plasma, Proyector
Material	Acero (estimación)
Fijación	De pared, para hormigón macizo o montantes de madera
Inclinación	Ajustable (modelos con inclinación)
Instalación	Debe ser realizada por un experto
Superficie de instalación	Hormigón macizo o montantes de madera (no paneles de yeso)
Carga máxima	Respetar un factor de seguridad de 3x el peso del equipo
Mantenimiento	Limpiar con un paño seco, sin disolventes ni abrasivos
Garantía	Limitada, no cubre el mal uso o la sobrecarga
Contenido del cartón	Soporte de pared, ferretería, llave, manual

Preguntas frecuentes - TVSKNAVS502 KONIG

¿Cómo instalar este soporte de pared Konig TVSKNAVS502?

La instalación debe ser realizada por un experto. Fije primero la placa mural a la pared de hormigón macizo o sobre montantes de madera siguiendo la plantilla. Perfore agujeros de 7,5 cm con una broca para hormigón de 10 mm para los anclajes de plástico. Luego monte la pantalla en la placa según las normas VESA compatibles (75/100/200/400 mm). Utilice la llave proporcionada para apretar sin exceso.

¿Qué tipos de pantalla son compatibles con este soporte?

Este soporte de pared está diseñado para pantallas LCD, Plasma y proyectores que cumplan con las normas VESA 75/100/200/400 mm. Verifique los puntos de montaje en la parte posterior de su dispositivo.

¿Cuál es el peso máximo soportado por el soporte?

La capacidad de carga exacta no se especifica, pero es imperativo que la pared soporte un factor de peso redundante de 3 veces el peso total de su equipo. Nunca exceda la carga autorizada, de lo contrario se anulará la garantía.

¿Puedo instalar este soporte en una pared de placas de yeso?

No, el manual desaconseja formalmente la instalación sobre placas de yeso o paneles de madera. Utilice únicamente hormigón macizo o montantes de madera.

¿Cómo ajustar la inclinación del soporte?

Para los modelos con inclinación, tire suavemente de los bordes superiores izquierdo y derecho para ajustar el ángulo. Utilice un destornillador de estrella para bloquear el mecanismo de inclinación en la posición deseada.

¿Con qué frecuencia hay que verificar la instalación?

Un mes después de la instalación, y luego cada seis meses, verifique que el soporte esté bien fijado y que los tornillos y tuercas no se aflojen. En caso de aflojamiento, refuerce los puntos afectados.

¿Qué hacer si falta una pieza en la caja?

Antes de comenzar, asegúrese de que todas las piezas estén presentes e intactas. Si falta una pieza o está dañada, detenga la instalación y contacte a su distribuidor para un reemplazo.

¿Puedo usar este soporte con una pantalla no VESA?

Este soporte está diseñado para las normas VESA 75/100/200/400 mm. Si su pantalla no es compatible con VESA, necesitará un adaptador específico. Consulte el manual para verificar la compatibilidad de sus puntos de montaje.

¿Qué herramientas son necesarias para la instalación?

Necesitará un taladro con una broca para hormigón de 10 mm, un nivel de burbuja, un destornillador de estrella para la inclinación, y la llave proporcionada. Para montantes de madera, use un detector de montantes.

¿La garantía cubre los daños si instalo mal el soporte?

No, la garantía limitada no cubre el mal uso, la sobrecarga, el montaje incorrecto o las modificaciones no autorizadas. Siga imperativamente las instrucciones para conservar la garantía.

MANUAL DE USUARIO TVSKNAVS502 KONIG

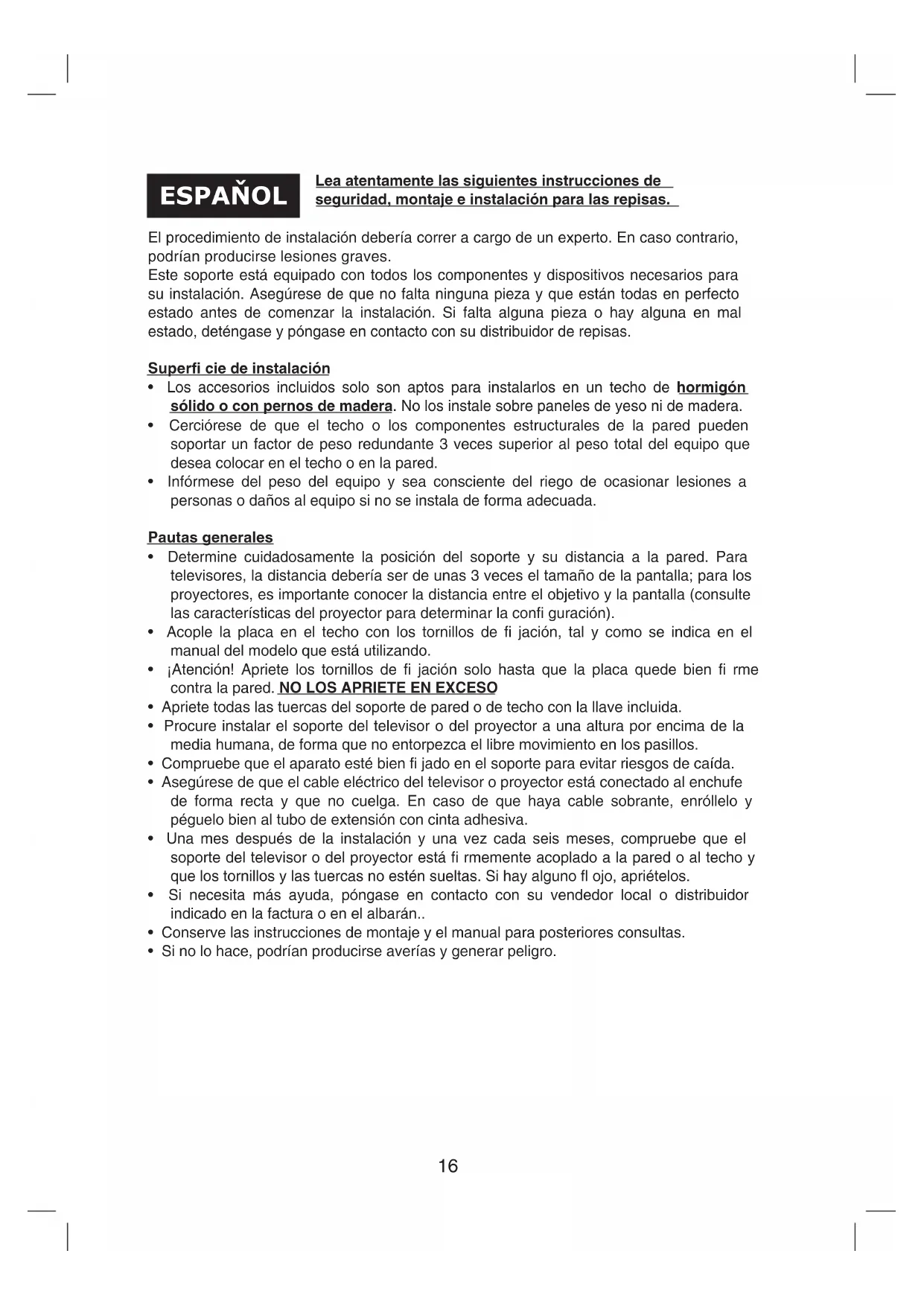

Lea atentamente las siguientes instrucciones de seguridad, montaje e instalación para las repisas.

El procedimiento de instalación debería correr a cargo de un experto. En caso contrario, podrían producirse lesiones graves.

Este soporte está equipado con todos los componentes y dispositivos necesarios para su instalación. Asegúrese de que no falta ninguna pieza y que están todas en perfecto estado antes de comenzar la instalación. Si falta alguna pieza o hay alguna en mal estado, deténgase y póngase en contacto con su distribuidor de repisas.

Superfi cie de instalación

• Los accesorios incluidos solo son aptos para instalarlos en un techo de hormigón sólido o con pernos de madera. No los instale sobre paneles de yeso ni de madera.
• Cerciórese de que el techo o los componentes estructurales de la pared pueden soportar un factor de peso redundante 3 veces superior al peso total del equipo que desea colocar en el techo o en la pared.
• Infórmese del peso del equipo y sea consciente del riego de ocasionar lesiones a personas o daños al equipo si no se instala de forma adecuada.

Pautas generales

• Determine cuidadosamente la posición del soporte y su distancia a la pared. Para televisores, la distancia debería ser de unas 3 veces el tamaño de la pantalla; para los proyectores, es importante conocer la distancia entre el objetivo y la pantalla (consulte las características del proyector para determinar la confi guración).
• Acople la placa en el techo con los tornillos de fi jación, tal y como se indica en el manual del modelo que está utilizando.
• ¡Atención! Apriete los tornillos de fi jación solo hasta que la placa quede bien fi rme contra la pared. NO LOS APRIETE EN EXCESO
• Apriete todas las tuercas del soporte de pared o de techo con la llave incluida.
• Procure instalar el soporte del televisor o del proyector a una altura por encima de la media humana, de forma que no entorpezca el libre movimiento en los pasillos.
• Compruebe que el aparato esté bien fi jado en el soporte para evitar riesgos de caída.
• Asegúrese de que el cable eléctrico del televisor o proyector está conectado al enchufe de forma recta y que no cuelga. En caso de que haya cable sobrante, enróllelo y péguelo bien al tubo de extensión con cinta adhesiva.
• Una mes después de la instalación y una vez cada seis meses, compruebe que el soporte del televisor o del proyector está fi rmemente acoplado a la pared o al techo y que los tornillos y las tuercas no estén sueltas. Si hay alguno fl ojo, apriételos.
• Si necesita más ayuda, póngase en contacto con su vendedor local o distribuidor indicado en la factura o en el albarán..
• Conserve las instrucciones de montaje y el manual para posteriores consultas.
• Si no lo hace, podrían producirse averías y generar peligro.

Procedimiento de instalación

Etapa 1:

Dé la vuelta a la pantalla y colóquela sobre una superfi cie llana y suave. Encuentre los puntos de instalación de la parte posterior de la pantalla.

Muchos fabricantes de LCD cumplen con las normas VESA. La norma VESA establece las interfaces de instalación físicas. El soporte LCD viene preparado para adaptarse a los patrones VESA 75, 100, 200 y 400.

Los monitores de plasma incluyen unos orifi cios colocados de forma aleatoria.

Nota No apriete en exceso los tornillos del soporte, ya que podría dañar las roscas de instalación internas del monitor.

Antes de comenzar, decida el mejor lugar para instalar el monitor LCD o de plasma.

Etapa 2:

Monte la placa de pared con el hardware y las llaves incluidas.

Nota Apriete los tornillos uniformemente para evitar crear una distorsión que podría perjudicar el proceso de montaje. Al apretar, no ejerza una fuerza excesiva. Si no tiene en cuenta esta advertencia, podría ejercer demasiada presión sobre los tornillos y reducir considerablemente su fuerza.

Montaje en una pared de hormigón sólido: Inspeccione con cuidado la zona en la que va a instalar el soporte del proyector o del monitor LCD o de plasma. Compruebe que no falta ningún pedazo de hormigón y que no hay zonas dañadas.

¡Cuidado! Tenga cuidado al practicar orifi cios en el hormigón o en los pernos de madera de la pared y procure evitar las líneas eléctricas o las tuberías de agua que se encuentran detrás de la pared. Utilizando la placa de pared a modo de plantilla, marque la posición de los orifi cios.

Con una broca de albañilería (de 10 mm), haga un orifi cio de 3 pulgadas de profundidad. Inserte los tacos de plástico en el orifi cio y retire la rebaba hasta que la arandela quede a ras de la superfi cie de cemento. Coloque la placa trasera en la superfi cie de cemento y apriete cada tuerca lentamente en el taco respectivo.

Montaje en pernos de madera de una pared:

Con un sensor de pernos (que se vende por separado), encuentre un bloque estructural cerca de la posición de montaje que desee.

Nota Los bloques estructurales suelen ser de unas 1-1/2"- 2" de anchura y están separados por unas 16" desde el centro. Recomendamos buscar más de un perno para determinar la dirección del espaciado de los pernos. Con un dispositivo afi lado, penetre el cartón yeso para encontrar el verdadero centro del perno. Utilizando la base d placa de pared a modo de plantilla, colóquela verticalmente. Marque la posición en la pared, procurando utilizar los orifi cios del centro. Utilice un nivelador para comprobar que las marcas están bien alineadas horizontalmente.

Etapa 3:

Si el modelo es inclinable, tire con cuidado de los extremos superiores izquierdo y derecho del monitor para llevar el soporte al ángulo de inclinación del monitor que desee. Con un destornillador Phillips, ajuste el mecanismo de inclinación a la posición que desee. Los modelos de soporte LCD están diseñados para mantener un ángulo de inclinación utilizando las puntas de los dedos en la parte posterior del monitor. Manteniendo el

monitor alejado del mecanismo de inclinación, gire el destornillador Philips hasta el ángulo que desee.

Etapa 4:

Una vez colocado el monitor de plasma en el soporte de pared, podrá moverlo de lado a lado hasta encontrar la mejor posición; para ello, deslice con cuidado la unidad sobre las bielas de acero de la placa de pared

GARANTÍA LIMITADA

• No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modifi caciones realizadas al producto o daños provocados por un uso incorrecto del presente producto.
• Si desea hacer una reclamación bajo esta garantía, deberá devolver el soporte, junto con el documento de compra original, a su vendedor o distribuidor.

- Esta garantía no cubre lo siguiente:

- Sobrecargas superiores a las permitidas,

- Usos indebidos,

- Deterioro normal,

- Daños de fricción,

- Defectos en el revestimiento,

- Defectos causados por tornillos, tuercas o correas sueltas,

- Daños provocados por instalar un soporte de techo en la pared o uno de pared en el techo,

- Usos incorrectos, contrarios a lo indicado en las instrucciones,

- Modifi caciones o reparaciones realizadas en talleres no autorizados,

- Daños causados por accidentes,

Mantenimiento

- Limpie sólo con un paño seco. No utilice disolventes de limpieza ni abrasivos.

General:

• Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso.
• Todas las marcas de los logotipos y los nombres de productos constituyen patentes o marcas registradas de sus titulares correspondientes, reconocidos como tal.
