TVSKNAVS502 - Supporto a parete per schermo KONIG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto a parete per schermo
Marca	Konig
Modello	TVSKNAVS502
Compatibilità VESA	75 / 100 / 200 / 400 mm
Tipi di schermi compatibili	LCD, Plasma, Proiettore
Materiale	Acciaio (stima)
Fissaggio	A parete, per calcestruzzo pieno o montanti in legno
Inclinazione	Regolabile (modelli con inclinazione)
Installazione	Deve essere eseguita da un esperto
Superficie di installazione	Calcestruzzo pieno o montanti in legno (non cartongesso)
Carico massimo	Rispettare un fattore di sicurezza di 3x il peso dell'apparecchiatura
Manutenzione	Pulire con un panno asciutto, senza solventi né abrasivi
Garanzia	Limitata, non copre l'uso improprio o il sovraccarico
Contenuto della confezione	Supporto a parete, ferramenta, chiave, manuale

Domande frequenti - TVSKNAVS502 KONIG

Come installare questo supporto a parete Konig TVSKNAVS502?

L'installazione deve essere eseguita da un esperto. Fissare prima la piastra murale al muro in calcestruzzo pieno o su montanti in legno seguendo la sagoma. Praticare fori di 7,5 cm con una punta da calcestruzzo da 10 mm per gli ancoraggi in plastica. Montare quindi lo schermo sulla piastra secondo gli standard VESA compatibili (75/100/200/400 mm). Utilizzare la chiave fornita per serrare senza eccesso.

Quali tipi di schermo sono compatibili con questo supporto?

Questo supporto a parete è progettato per schermi LCD, Plasma e proiettori che rispettano gli standard VESA 75/100/200/400 mm. Verificare i punti di montaggio sul retro del dispositivo.

Qual è il peso massimo supportato dal supporto?

La capacità di carico esatta non è specificata, ma è indispensabile che il muro supporti un fattore di peso ridondante di 3 volte il peso totale della vostra attrezzatura. Non superare mai il carico autorizzato pena l'annullamento della garanzia.

Posso installare questo supporto su un muro in cartongesso?

No, il manuale sconsiglia formalmente l'installazione su cartongesso o pannelli di legno. Utilizzare solo calcestruzzo pieno o montanti in legno.

Come regolare l'inclinazione del supporto?

Per i modelli con inclinazione, tirare delicatamente i bordi superiori sinistro e destro per regolare l'angolo. Utilizzare un cacciavite a croce per bloccare il meccanismo di inclinazione nella posizione desiderata.

Con quale frequenza è necessario controllare l'installazione?

Un mese dopo l'installazione, poi ogni sei mesi, verificare che il supporto sia ben fissato e che viti e dadi non si allentino. In caso di allentamento, rinforzare i punti interessati.

Cosa fare se manca un pezzo nella confezione?

Prima di iniziare, assicurarsi che tutti i pezzi siano presenti e intatti. In caso di pezzo mancante o danneggiato, interrompere l'installazione e contattare il rivenditore per la sostituzione.

Posso utilizzare questo supporto con uno schermo non VESA?

Questo supporto è progettato per gli standard VESA 75/100/200/400 mm. Se il vostro schermo non è compatibile VESA, avrete bisogno di un adattatore specifico. Consultare il manuale per verificare la compatibilità dei punti di montaggio.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di un trapano con una punta da calcestruzzo da 10 mm, di una livella a bolla, di un cacciavite a croce per l'inclinazione e della chiave fornita. Per i montanti in legno, utilizzare un rilevatore di montanti.

La garanzia copre i danni se installo male il supporto?

No, la garanzia limitata non copre l'uso improprio, il sovraccarico, il montaggio errato o le modifiche non autorizzate. Seguire scrupolosamente le istruzioni per mantenere la garanzia.

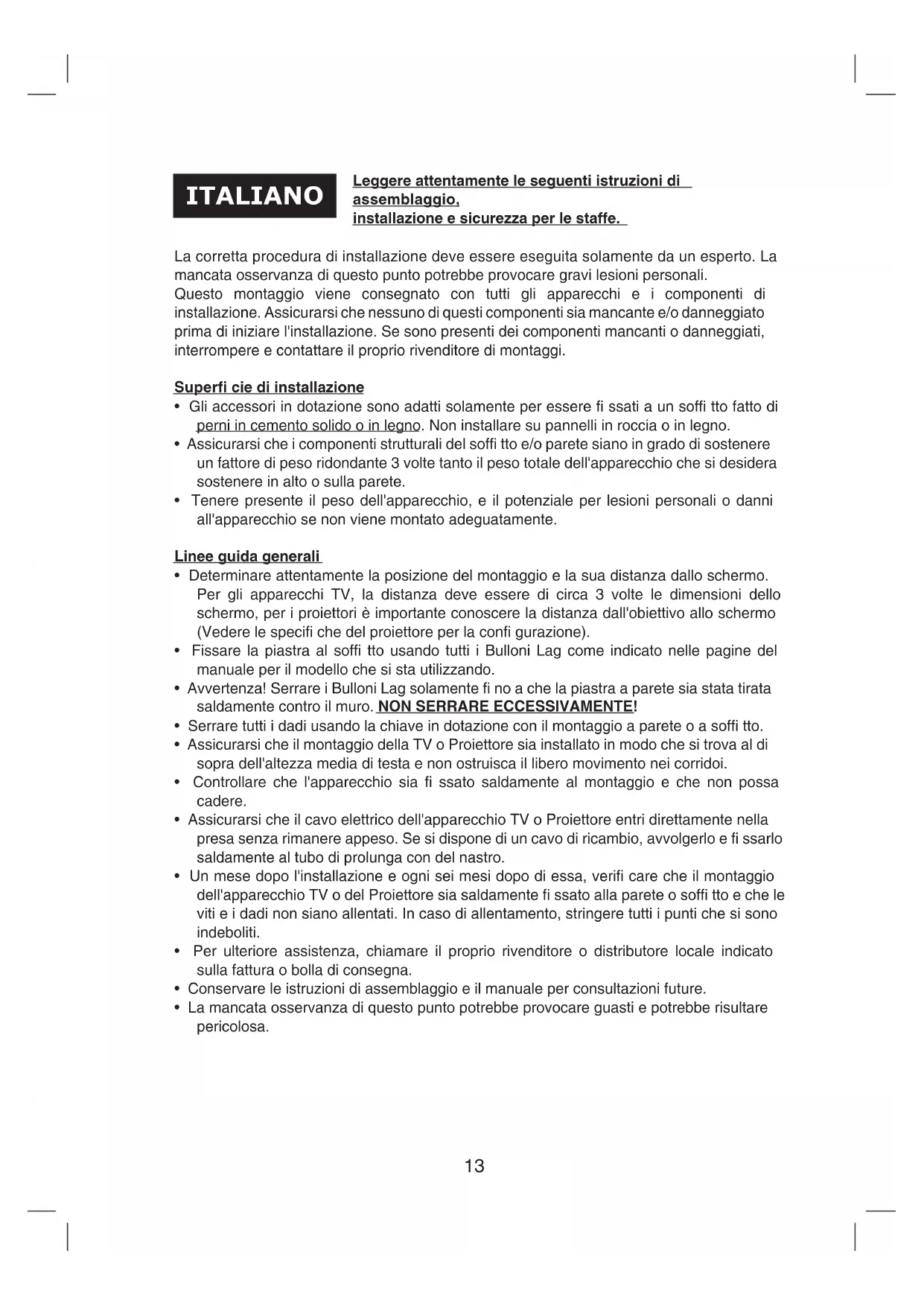

MANUALE UTENTE TVSKNAVS502 KONIG

Leggere attentamente le seguenti istruzioni di assemblaggio, installazione e sicurezza per le staffe.

La corretta procedura di installazione deve essere eseguita solamente da un esperto. La mancata osservanza di questo punto potrebbe provocare gravi lesioni personali.

Questo montaggio viene consegnato con tutti gli apparecchi e i componenti di installazione. Assicurarsi che nessuno di questi componenti sia mancante e/o danneggiato prima di iniziare l'installazione. Se sono presenti dei componenti mancanti o danneggiati, interrompere e contattare il proprio rivenditore di montaggi.

Superfi cie di installazione

• Gli accessori in dotazione sono adatti solamente per essere fi ssati a un soffi tto fatto di perni in cemento solido o in legno. Non installare su pannelli in roccia o in legno.
• Assicurarsi che i componenti strutturali del soffi tto e/o parete siano in grado di sostenere un fattore di peso ridondante 3 volte tanto il peso totale dell'apparecchio che si desidera sostenere in alto o sulla parete.
• Tenere presente il peso dell'apparecchio, e il potenziale per lesioni personali o danni all'apparecchio se non viene montato adeguatamente.

Linee guida generali

• Determinare attentamente la posizione del montaggio e la sua distanza dallo schermo. Per gli apparecchi TV, la distanza deve essere di circa 3 volte le dimensioni dello schermo, per i proiettori è importante conoscere la distanza dall'obiettivo allo schermo (Vedere le specifi che del proiettore per la confi gurazione).
• Fissare la piastra al soffi tto usando tutti i Bulloni Lag come indicato nelle pagine del manuale per il modello che si sta utilizzando.
• Avvertenza! Serrare i Bulloni Lag solamente fi no a che la piastra a parete sia stata tirata saldamente contro il muro. NON SERRARE ECCESSIVAMENTE!
• Serrare tutti i dadi usando la chiave in dotazione con il montaggio a parete o a soffi tto.
• Assicurarsi che il montaggio della TV o Proiettore sia installato in modo che si trova al di sopra dell'altezza media di testa e non ostruisca il libero movimento nei corridoi.
• Controllare che l'apparecchio sia fi ssato saldamente al montaggio e che non possa cadere.
• Assicurarsi che il cavo elettrico dell'apparecchio TV o Proiettore entri direttamente nella presa senza rimanere appeso. Se si dispone di un cavo di ricambio, avvolgerlo e fi ssarlo saldamente al tubo di prolunga con del nastro.
• Un mese dopo l'installazione e ogni sei mesi dopo di essa, verifi care che il montaggio dell'apparecchio TV o del Proiettore sia saldamente fi ssato alla parete o soffi tto e che le viti e i dadi non siano allentati. In caso di allentamento, stringere tutti i punti che si sono indeboliti.
• Per ulteriore assistenza, chiamare il proprio rivenditore o distributore locale indicato sulla fattura o bolla di consegna.
• Conservare le istruzioni di assemblaggio e il manuale per consultazioni future.
• La mancata osservanza di questo punto potrebbe provocare guasti e potrebbe risultare pericolosa.

Procedura di installazione

Fase 1:

Invertire il display e riporlo su una superfi cie morbida e piana. Individuare i punti di montaggio sul retro del display.

Molti produttori LCD si conformano alle normative VESA. La normativa VESA defi nisce le interfacce di montaggio fi sico. Il montaggio LCD viene fornito assemblato per conformarsi agli schemi VESA 75/100/200/400.

Il monitor al Plasma viene fornito con un set casuale di fori.

Nota! Non serrare eccessivamente le viti di montaggio della staffa siccome potrebbero verifi carsi danni alle fi lettature di montaggio interne del display.

Prima di iniziare, determinare la posizione di montaggio ottimale per il display LCD\ PLASMA da installare.

Fase 2:

Assemblare la piastra a parete usando i componenti e le chiavi in dotazione.

Nota! Serrare le viti uniformemente per impedire distorsioni che potrebbero influire sul processo di assemblaggio. Non serrare con forza eccessiva. La mancata osservanza di queste istruzioni potrebbe causare una sollecitazione eccessiva alle viti, riducendone notevolmente la forza.

Assemblaggio a parete in calcestruzzo solido: Ispezionare attentamente la zona dove deve essere installato il montaggio LCD\Plasma\Proiettore. Esaminare la presenza di eventuali danni o cemento sciolto.

Attenzione! Prestare attenzione durante la trapanatura di fori nella parete con perni in cemento o in legno, in modo da evitare cavi elettrici o tubature d'acqua, che possono essere dietro la parete. Usando la piastra a parete come modello, contrassegnare la posizione dei fori di montaggio.

Trapanare fori con profondità di 3" usando una punta di trapano per muratura (10 mm). Inserire gli ancoraggi in plastica nel foro e presa a fi lo fi nché la rondella è uniforme con la superfi cie in calcestruzzo. Posizionare la piastra posteriore sulla superfi cie in calcestruzzo e serrare lentamente ciascun dado sul suo rispettivo ancoraggio.

Assemblaggio dei perni in legno:

Usando il sensore dei perni (venduto separatamente), individuare un punto di incorniciatura vicino alla posizione di montaggio desiderata.

Nota! I punti di incorniciatura sono larghi 1-1/2"-2" e distanziati di 16" al centro. Consigliamo di individuare più di un perno per trovare un orientamento nella distanza dei perni. Con un dispositivo appuntito, penetrare il cartongesso per identifi care il vero centro del perno. Usando la piastra a parete come modello, posizionarne la base verticalmente. Contrassegnare la posizione dei fori sulla parete, assicurandosi di usare i fori centrali della vite. Usare una livella per controllare l'allineamento orizzontale delle marcature.

Fase 3:

Per i modelli inclinati, tirare delicatamente le estremità superiori sinistra e destra del display per estendere il montaggio all'angolo di inclinazione desiderato del display. Usando un cacciavite Phillips, regolare il meccanismo di inclinazione nella po desiderata. I modelli di montaggio LCD sono progettati per mantenere il loro angolo di inclinazione usando la punta delle dita sul retro del monitor. Mantenendo il display lontano dal meccanismo di inclinazione, girare la vite Philips al suo angolo desiderato.

Fase 4:

Una volta completata l'installazione del display al Plasma sulla parete, è ancora possibile spostare il display da un lato all'altro per ottimizzare la posizione fi nale del display sulla parete facendo scivolare lentamente l'unità sulle aste in acciaio della piastra a parete.

GARANZIA LIMITATA

• Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifi che del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.
• Se viene presentato un reclamo sotto questa garanzia, la staffa deve essere restituita, con il documento di acquisto originale, al proprio rivenditore o distributore.

- Questa garanzia non si applica a:

- Sovraccarico oltre il carico permesso,

• L'utilizzo improprio non è coperto,

- Normale usura,

- Danni di attrito,

• Difetti di verniciatura,

- Difetti causati da viti, dadi o bulloni allentati,

- Montaggio di una staffa a soffi tto alla parete o di una staffa a parete al soffi tto,

- In caso di utilizzo improprio, non specifici cato nelle istruzioni,

- Modifi ca o riparazioni effettuate da offi cine non autorizzate,

• Danni causati da incidente,

Manutenzione

- Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Generalità

• Il design e le caratteristiche tecniche sono soggetti a modifi ca senza necessità di preavviso.
• Tutti i logo, i marchi e i nomi dei prodotti sono marchi registrati dei rispettivi proprietari e riconosciuti come tali.
