TVSKNAVS500 - Supporto a parete per schermo KONIG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto murale per schermo
Marca	Konig
Modello	TVSKNAVS500
Norme VESA supportate	75x75, 100x100, 200x200, 400x400
Inclinazione regolabile	Sì, tramite viti a croce sui bordi superiori
Scorrimento laterale	Sì, sulle barre metalliche della piastra a parete
Materiale principale	Acciaio
Superficie di installazione	Muro in cemento pieno o montanti in legno
Peso supportato max	Fino a 30 kg (stima - fare riferimento al fattore di sicurezza x3)
Utensili necessari	Trapano, punta per cemento 10 mm, livella, rilevatore di montanti (per montanti in legno)
Installazione	Riservata a un esperto
Manutenzione	Panno asciutto, niente solventi né abrasivi
Verifica periodica	Ogni 6 mesi dopo l'installazione
Garanzia limitata	Salvo modifiche, sovraccarico, usura normale, montaggio errato
Non compatibile	Lastre in cartongesso o pannelli di legno

Domande frequenti - TVSKNAVS500 KONIG

Qual è il peso massimo supportato dal supporto TVSKNAVS500?

Il manuale non specifica un peso esatto, ma indica che la struttura deve supportare un fattore di sicurezza di 3 volte il peso totale dell'attrezzatura. Per un uso standard, stimate una capacità massima di circa 30 kg, ma verificate le vostre esigenze e lo stato del muro.

Questo supporto è compatibile con tutti i televisori?

È compatibile con schermi che rispettano le norme VESA 75x75, 100x100, 200x200 e 400x400. Verificate le fissaggi posteriori del vostro televisore prima dell'acquisto.

Posso installare questo supporto da solo?

L'installazione è riservata a un esperto a causa dei rischi di caduta. Se non siete qualificati, rivolgetevi a un professionista.

Quali utensili sono necessari per l'installazione?

Avrete bisogno di un trapano, di una punta per cemento da 10 mm, di una livella, ed eventualmente di un rilevatore di montanti se fissate su montanti in legno.

Il supporto permette di inclinare lo schermo?

Sì, dispone di un meccanismo di inclinazione regolabile tramite viti a croce situate sui bordi superiori sinistro e destro del supporto.

Posso spostare lo schermo lateralmente dopo l'installazione?

Sì, il supporto permette uno scorrimento laterale sulle barre metalliche della piastra a parete per regolare la posizione finale.

Come effettuare la manutenzione del supporto?

Pulitelo con un panno asciutto. Non utilizzate mai solventi o prodotti abrasivi che potrebbero danneggiare il rivestimento.

Qual è la frequenza di verifica raccomandata?

Un mese dopo l'installazione, poi ogni sei mesi, verificate che le viti e i dadi non si allentino e che il supporto sia ancora ben fissato.

Cosa fare se un pezzo è mancante o danneggiato?

Non iniziate l'installazione. Contattate il vostro rivenditore per ottenere un pezzo di ricambio.

Questo supporto è garantito?

Sì, si applica una garanzia limitata, ma non copre i danni dovuti a sovraccarico, uso improprio, usura normale o modifica non autorizzata.

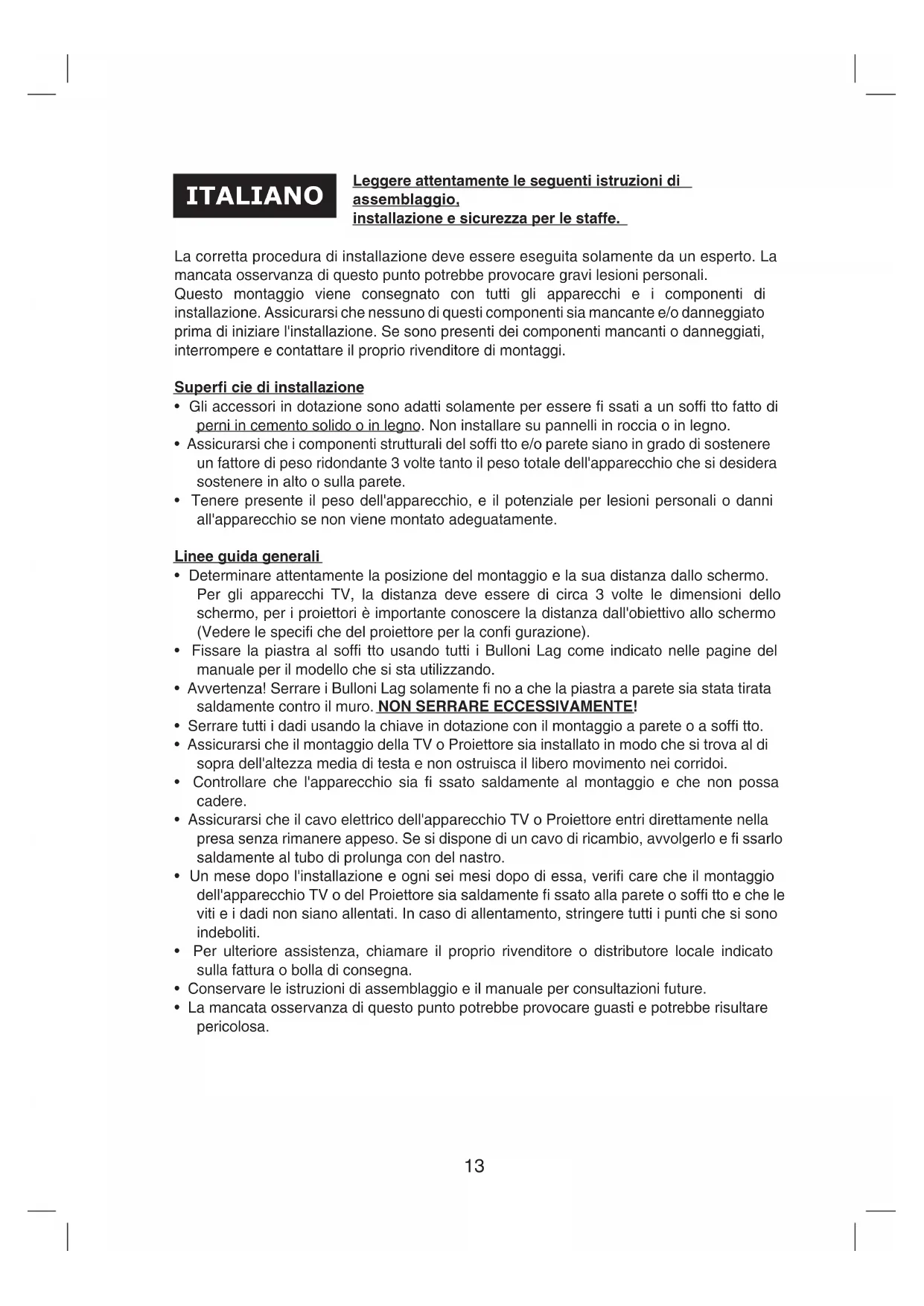

MANUALE UTENTE TVSKNAVS500 KONIG

Leggere attendamente le seguenti istruzioni di assemblaggio,
installazione e sicurezza per le staffe.

La corretta procedura di installatione deve essere eseguita solamente da un esperto. La mancata osservanza di quello punto potrebbe provocare gravi lesionsi personali.

Questo montaggio viene consegnato con tutti gli appearecchi e i componenti di installazione. Assicurarsi che nessuno di questi componenti sia mancante e/o danneggiato prima di iniziare l'installazione. Se sono presenti dei componenti mancanti o danneggiati, interrompere e contattare il proprio rivenditore di montaggi.

Superficiediinstallazione

Gli accessori in dotazione sono adatti solamente per essere fi ssati a un soffi tto fatto di perrni in cemento solido o in legno. Non installare su pannelli in roccia o in legno.
- Assicurarsi che i componenti strutturali del soffi tto e/o parete siano in grado di sostenere un fattore di peso ridondante 3 volte tanto il peso totale dell'apparecchio che si desidera sostenere in alto o sulla parete.
- Tenere presente il peso dell'apparecchio, e il potenziale per lesioni personali o danni all'apparecchio se non viene montato adeguatamente.

Linee guida generali

• Determinare attendamente la posizione del montaggio e la sua distanza dallo schermo. Per gli appearechi TV, la distanza deve essere di circa 3 volte le dimensioni dello schermo, per i proiettori è importante conoscere la distanza dall'obiettivo allo schermo (Vedere le specifici che del proiettre per la confi gurazione).
• Fissare la piastra al soffi tto using tutti i Bulloni Lag come significato nelle pagine del manuale per il modello che si sta utilizzando.
• Avvertenza! Serrare i Bulloni Lag solamente fi no a che la piastra a parete sia stata tirata saldamente contro il muro. NON SERRARE ECESSIVAMENTE!
• Serrare tutti i dadi usando la chiave in dotazione con il montaggio a parete o a soffi tto.
• Assicurarsi che il montaggio della TV o Proiettre sia installato in modo che si trovava di sopra dell'altezza media di testa e non ostruisca il libero movimento nei corridoi.
• Controllare che l'apparecchio sia fi ssato saldamente al montaggio e che non possa cadere.
• Assicurarsi che il cavo elettrico dell'apparecchio TV o Proietto entri direttamente nella presa perché rianere appeso. Se si disponne di un cavo di ricambio, avvolgerlo e fi ssarlo saldamente al tubo di prolunga con del nastro.
• Un mese dopo l'installazione e agli sei mesi après diessa, verifi care che il montaggio dell'apparecchio TV o del Proietto sa saldamente fi ssato alla parete o soffi tto e che le viti e i dadi non siano allentati. In caso di allentamento, stringere tutti i punti che si sono indeboliti.
• Per ulteriore assistenza, chiamare il proprio rivenditore o distributore locale indicate sulla fattura o bolla di segna.
• Conservare le istruzioni di assemblaggio e il manuale per consulazioni future.
• La mancata osservanza di quello punto potrebbe provocare guasti e potrebbe risultare pericolosa.

Procedura di installmente

Fase 1:

Invertire il display e riporlo su una superficie morbida e piana. Individuare i punti di montaggio sul retro del display.

Molti produttori LCD si conformano alle normative VESA. La normativa VESA defi niche le interface di montaggio fi sico. Il montaggio LCD viene fornito assemblato per conformarsiagli schemi VESA 75/100/200/400.

Il monitor al Plasma viene fornito con un set casuale di fori.

Note! Non serrare eccessivamente le viti di montaggio della staffa siccome potrebbero verifi carsi danni alle filettature di montaggio interne del display.

Prima di iniziare, determinare la posizione di montaggio ottimale per il display LCD\PLASMA da installare.

Fase 2:

Assemblare la piastra a parete usingo i componenti e le chiavi in dotazione.

Note! Serrare le viti uniformamente per impedire distorsioni che potrebbero influire sul processo di assemblaggio. Non serrare con forza eccessiva. La mancata osservanza di queste istruzioni potrebbe causare una sollecitazione eccessiva alle viti, riducendone notevolmente la forza.

Assemblaggio a parete in calcestruzzo solido: Ispezionare attendamente la zona dove deve essere installato il montaggio LCD\Plasma\Proietto. Esaminare la presenza di eventuali danni o cemento sciolto.

Attenzione! Prestare attenzione durante la trapanatura di fori nella parete con permi in cemento o in legno, in modo da evitare cavi elettrici o tubature d'acqua, che possono essere dietro la parete. Usando la piastra a parete come modello, contrassegnare la posizione dei fori di montaggio.

Trapanare fori con profondità di 3" usinguna punta di trapano per muratura (10 mm). Inserire gli anticoraggi in plastica nel foro e presa a fi lo fi nché la rondella è uniforme con la superfi cie in calcestruzzo. Posizionare la piastra posteriori sulla superfi cie in calcestruzzo e serrare lentamente ciascun dato sul suo rispetto anticoraggio.

Assemblaggio dei perni in legno:

Usando il sensore dei perni (venduto separatamente), individuire un punto di incorniciatura vicino alla posizione di montaggio desiderata.

Note! I punti di incorniciatura sono larghi 1 - 1 / 2^ - 2^ e distanziati di 16^ al centro. Consigliamo di individuire più di un perno per trovare un orientamento nella distanza dei perni. Con un dispositivo appuntito, penetrare il cartongesso per identi care ilvero centro del perno. Usando la piastra a parete come modello, posizionarne la base verticalmente. Contrassegnare la posizione dei fori sulla parete, assicurandosi di usare i fori centrali della vite. Usare una livella per controllare l'allineamento orizzontale delle marcature.

Fase 3:

Per i modelli inclinati, tirare delicatamente le estremità superiuri sinistra e destra del display per estendere il montaggio all'angolo di inclinatione desiderato del display. Usando un cacciavite Phillips, regolare il meccanismo di inclinatione nella po desiderata. I modelli di montaggio LCD sono progettati per mantenere il loro angolo di inclinatione usando la punta delle dita sul retro del monitor. Mantenendo il display lontano dal meccanismo di inclinatione, girare la vite Philips al suo angolo desiderato.

Fase 4:

Una volta completata l'installazione del display al Plasma sulla parete, è ancora possibile spostare il display da un lato all'altre per ottimizzare la posizione fi nale del display sulla parete facendo scivolare lentamente l'unità sulle aste in acciaio della piastra a parete.

GARANZIA LIMITATA

• Non sare accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifi che del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.
• Se viene presentato un reclamo sotto questa garanzia, la staffa deve essere restituita, con il documento di acquisto originale, al proprio rivenditore o distributore.
• Questa garanzia non si applica a:
• Sovraccarico或者其他 carico permesso,
  L'utilizzo improprio non è coperto,
  Normale usura,
  Danni di attrito,
• Difetti di verniciatura,
• Difetti causati da viti, dadi o bulloni allentati,
• Montaggio di una staffa a soffi tto alla parete o di una staffa a parete al soffi tto,
• In caso di utilizzo improprio, non specificato nelle istruzioni,
• Modifi ca o riparazioni effettuate da offi cine non autorizzate,
  Danni causati da incidente,

Manutenzione

• Pulire solo con un panno asciutto. Non utilizzato solventi detergenti o abrasivi.

Generalità

• Il design e le caratteristiche tecniche sono soggetti a modifi ca alla necessità di preavviso.
• Tutti i logo, i marchi e i nomi dei prodotti sono marchi registrati dei rispetti proprietari e riconosciuti come tali.
