TVSKNAVS500 - Seinäkiinnike näytölle KONIG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Seinäkiinnike näytölle
Merkki	Konig
Malli	TVSKNAVS500
Tuetut VESA-standardit	75x75, 100x100, 200x200, 400x400
Säädettävä kallistus	Kyllä, ristipääruuveilla yläreunoissa
Sivuttaisliuku	Kyllä, seinälevyn metallitankoja pitkin
Päämateriaali	Teräs
Asennuspinta	Täysbetoniseinä tai puurankarakenteet
Suurin kantavuus	Jopa 30 kg (arvio - katso turvakerroin x3)
Tarvittavat työkalut	Porakone, 10 mm betonipora, vatupassi, rakennustunnistin (puurankoja varten)
Asennus	Vain asiantuntijalle
Huolto	Kuiva liina, ei liuottimia eikä hankausaineita
Määräaikaistarkastus	Joka 6 kuukausi asennuksen jälkeen
Rajoitettu takuu	Paitsi muutokset, ylikuormitus, normaali kuluminen, virheellinen asennus
Ei yhteensopiva	Kipsilevyt tai puupaneelit

Usein kysytyt kysymykset - TVSKNAVS500 KONIG

Mikä on TVSKNAVS500 -kiinnikkeen suurin kantavuus?

Käsikirja ei määrittele tarkkaa painoa, mutta ilmoittaa, että rakenteen on kestettävä turvakerroin 3 kertaa laitteen kokonaispaino. Tavallisessa käytössä arvioi enimmäiskapasiteetiksi noin 30 kg, mutta tarkista tarpeesi ja seinän kunto.

Onko tämä kiinnike yhteensopiva kaikkien televisioiden kanssa?

Se on yhteensopiva näyttöjen kanssa, jotka noudattavat standardeja VESA 75x75, 100x100, 200x200 ja 400x400. Tarkista television takakiinnikkeet ennen ostoa.

Voinko asentaa tämän kiinnikkeen yksin?

Asennus on varattu asiantuntijalle putoamisriskin vuoksi. Jos et ole pätevä, ota yhteyttä ammattilaiseen.

Mitä työkaluja tarvitaan asennukseen?

Tarvitset porakoneen, 10 mm betoniporan, vatupassin ja mahdollisesti rakennustunnistimen, jos kiinnität puurankoihin.

Mahdollistaako kiinnike näytön kallistamisen?

Kyllä, siinä on säädettävä kallistusmekanismi ristipääruuvien avulla, jotka sijaitsevat kiinnikkeen vasemmassa ja oikeassa yläreunassa.

Voinko siirtää näyttöä sivusuunnassa asennuksen jälkeen?

Kyllä, kiinnike mahdollistaa sivuttaisliu'un seinälevyn metallitankoja pitkin lopullisen asennon säätämiseksi.

Miten kiinnikettä huolletaan?

Puhdista se kuivalla liinalla. Älä koskaan käytä liuottimia tai hankausaineita, jotka voivat vahingoittaa pinnoitetta.

Mikä on suositeltu tarkastustiheys?

Kuukausi asennuksen jälkeen, sitten kuuden kuukauden välein, tarkista, etteivät ruuvit ja mutterit ole löystyneet ja että kiinnike on edelleen kunnolla kiinni.

Mitä tehdä, jos osa puuttuu tai on vaurioitunut?

Älä aloita asennusta. Ota yhteyttä jälleenmyyjään saadaksesi varaosan.

Onko tällä kiinnikkeellä takuu?

Kyllä, rajoitettu takuu on voimassa, mutta se ei kata vahinkoja, jotka johtuvat ylikuormituksesta, väärästä käytöstä, normaalista kulumisesta tai luvattomasta muutoksesta.

KÄYTTÖOHJE TVSKNAVS500 KONIG

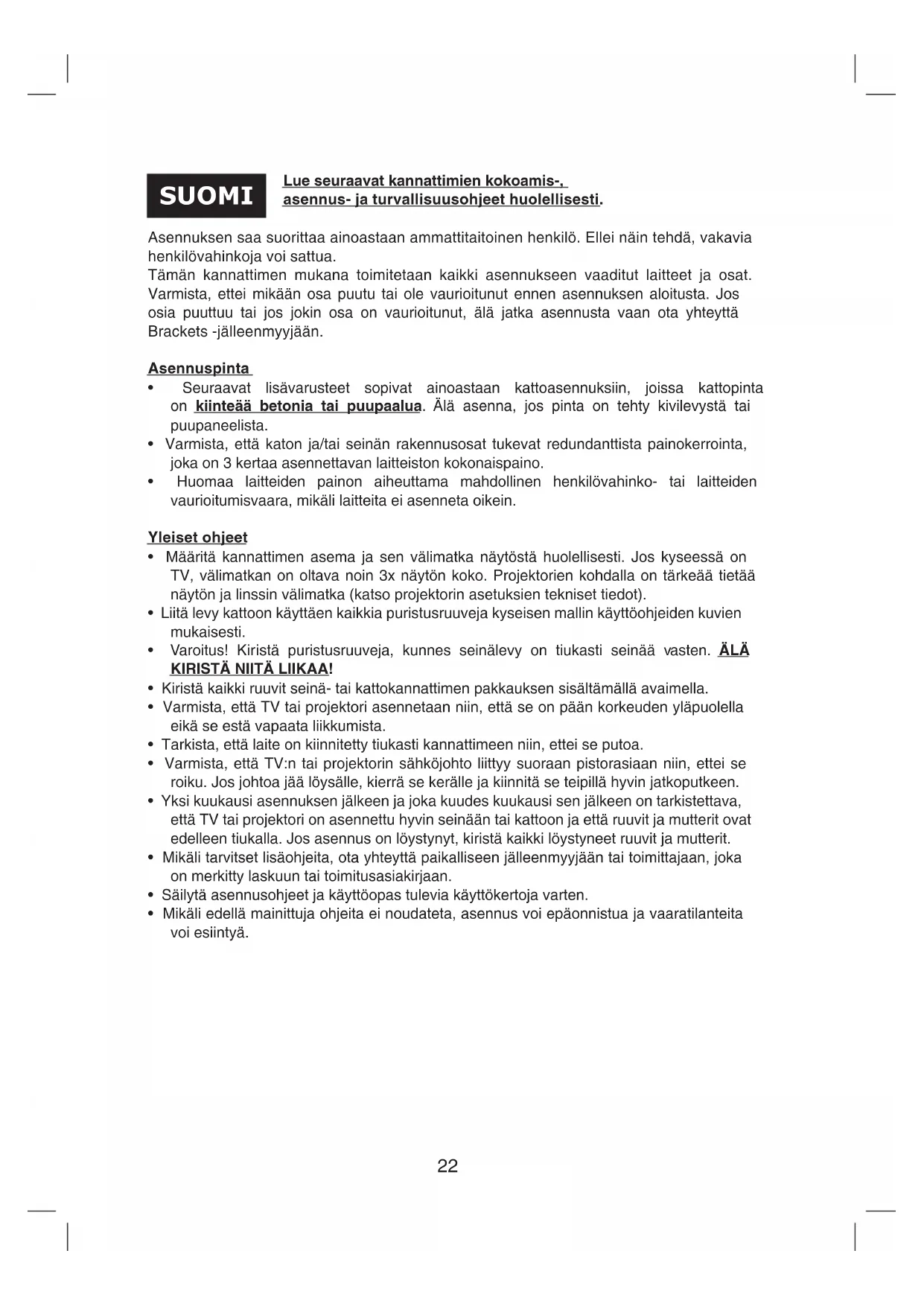

Lue seuraavat kannattimien kokoamis-, asennus- ja turvallisuusohjeet huolellisesti.

Asennuksen saa suorittaa ainoastaan ammatitaitoinen henkilö. Ellein nain tehdä,vakavia henkilovahinkoja voi sattua.

Tämän kannattinen mukana toimitetaan kaikki asennukseen vaaditut laitteet ja osat. Varmista, ettei mikaan osa puutu tai ole vauroitunut ennen asennuksen aloitusta. Jos osia puuttuu tai jos jokin osa on vauroitunut, alä jatka asennusta vaan ota yhteytt Brackets -jalleenmyyjaan.

Asennuspinta

Seuraavat lisavarusteet sopivat ainoastaan kattoasennuksiin, joissa kattopinta on kiinteaa betonia tai puupaalua. Alä asenna, jos pinta on tehty kivilevysta tai puupaneelista.
- Varmista, etta katon ja/tai seinan rakennusosat tukevat redundanttista painokerrointa, joka on 3 kertaa asennettavan laitteiston kokonaispaino.
- Huomaa laitteiden painon aiheuttama mahdollinen henkilovahinko- tai laitteiden vaurioitumisvaara, mikäli laitteita ei asenneta oikein.

Yleiset ojheet

• Maäritä kannattimen asema ja sen välimatka näytösta huolellisesti. Jos kyseessä on TV, välimatkan on olta voin 3x näytön koko. Projektoren kohdalla on tärkeää tietäa näytön ja linssin välimatka (katso Projektorin asetuksien tekniset tiedot).
• Liitta levy kattoon kayttäen kaikkia puristusruuveja kyseisen mallin kayttöohjeiden kuvien mukaisesti.
• Varoitus! Kiristä puristusruuveja, kunnes seinälevy on tiukasti seinäa vasten. ALA KIRISTÄ NIITÄ LIKAAI
• Kirista kaikki ruuvit seinä- tai kattokannattimen pakkaksen sisälä mällä avaimella.
• Varmista, etta TV tai projektori asennetaan niin, etta se on pa'an korkeuden ylapuolella eikä se esta vapaata liikkumista.
• Tarkista, etta laite on kiinnitety tiukasti kannattimeen niin, ettei se putoa.
• Varmista, etta TV:n tai projektorin sahkjohohti littyy suoraan pistorasiaan niin, ettei seroiku. Jos johtoa jaa loysalle, kierra se keralle ja kiinnita se teipillahyvin jatkoputkeen.
• Yksi kuukausi asennuksen jälkeen ja joka kuudes kuukausi sen jälkeen on tarkistettava, etta TV tai projektori on asennetu hyvin seinaan tai kattoon ja etta ruuvit ja mutterit ovat edelleen tiukalla. Jos asennus on lôystynyt, kirista kaikki lôystyneet ruuvit ja mutterit.
• Mikali tarvitset lisäohjeita, ota yhteyttä paikalliseen jalleenmyyjän tai toimittajaan, joka on merkitty laskuun tai toimitusasiakirjaan.
• Säilytä asennusohjeet ja käytöopas tulevia käytökertoja varten.
• Mikäli edellä mainittuja ohjeita ei noudateta, asennus voi epäonnistua ja vaaratilanteita voi esintyä.

Asennusohjeet

Vaihe 1:

Kännä naytö ylosalaisin ja aseta se pehmeälle ja tasaiselle pinnalle. Huomaa nayton takana olevien asennuskohtien paikat.

Monet LCD-nayttojen valmistajat noudattavat VESA-standardeja. VESA-standardit märittävat fyysiset asennusliytymät. LCD-kannatin sopii standardin VESA 75/100/200/400 mukaisin asennusmalleihin.

Plasma -monitoreiden asennusreiät on asetettu satunnaisesti.

Huom! Älä kirstä kannatimen asennusruuveja liikaa, sillä se voi johtaa nayton asennusreikien kierteiden vauroitumiseen.

Määritä ennen asennuksen aloitusta LCD\PLASMA-nayton optimaalinen asennuspaikka.

Vaihe 2:

Asenna seinälevy pakkauksen laitteita ja avaimia kayttäen.

Huom! Kiristä ruuvit tasaisesti niin, etteivat ne vaënny ja vaikuta nain asennukseen. Älä kiristä ruuveja liallisella voimalla. Mikäli naita ohjeita ei noudateta, ruuvit voivat joutua liallisen paineen alaisiki ja niidenkestävyys voi heikentyä huomattavasti.

Kiinteaaan betoniseinaan asentaminen: Tutki LCD\Plasma\projektorin asennuskohta huolellisesti. Tarkista kohta mahdollisten vauroioden tai irronneen sementin varalta.

Huomio! Ole varovainen poratessasi reikiä sementtiin tai puupalkkeihin välttäksesi poraamasta mahdollisin sahköjohtoihin tai vesiputkiin. Käytä seinälevyä mallina ja merkitse asennusreikien kohdat.

Poraa 3" svat reiät käyttaen kivipintaan tarkoitettua poranterä (10 mm). Aseta muovikiinnikkeet reikiin ja taputa ne tasaisiki, kunnes tiivisteet ovat tasaisesti betonipintaan nahden. Aseta takalevy betonipintaan ja kirista mutterit hitaasti yksi kerrallaan vastaaviin kiinnikkeisiin.

Puupaaluihin asentaminen:

Käytä anturia (myydaan erikseen) halutun asennuskohdan kehysrakenteen märattämisen.

Huomaa! Kehysrakenteet ovat yleensä 1-1/2" - 2" leveitä ja niiden keskellä on 16" rako.

Suosittelemme useamman kuin yhden paalun märittämisen niin, etta niiden valien pituudet saadaan selville. Märità paalun todellinen keskikohta menemälla seinän sisään terävää valinettä käytäen. Käytä seinalévyä mallina ja aseta sen pohja pystysuoraan. Merkitse reiän asema seinalän ja varmista, etta käytat keskimmäisiä ruuviaukkoja. Käytä tasainta varmistaaksesi merkkien vaakasuoran kohdistuksen.

Vaihe 3:

Jos malli on kallistuva, vedà vasenta ja oikeaa ylareunaa kevyste siirtäksesi kannattimen haluttuun nayton kallistuskulmaan. Sādā kallistusmekanismi haluttuun asentoon kayttäen Phillips ruuvimeisselià. LCD-nayton Kannattimet on suunnitellu sālyttāmään niiden kallistuskulma pitäessä sormenpää monitorin takana. Pidä nayttö kaukana kallistusmekanismista ja kierra Philipsin ruuvi haluttuun kulmaan.

Vaihe 4:

Kun Plasma-näytö on asennettu seinakannattimeen, voit vielakin siirtäa nayttöasivlta sivulle sen lopullisen paikan maärittämiseksi, liu'uta tällöin laitettaseinälevynterastangoilla.

RAJOITETTU TAKUU

• Takuu ja vastuuvelvollisuus mitäöityy, jos tuote vauroituu siihen tehtyjen muutoksien tai sen värinkäytön takia.
• Jos vaade esitetaan takuun voimassaolon aikana, kannatin tulee palauttaa alkuperäisen tilausasiakiran kanssa jalleenmyviälle tai toimittaialle.
  Tämä takuu ei ole voimassa, mikäli vahingot johtuvat seuraavista syistä:
  Tuotteen ylikuormitus
  Tuotteen vaarinkaytto
  Normaali koluminen
  Kitkasta aiheutuvat vauirot
  Paallysteviat
• Löystyneiden ruuvien, mutterien tai hihnan aiheuttamat viat
• Kattokannattimen asennus seinaan tai seinakannattimen asennus katloon
  Virheellinen käytö, jota ei ole mainittu ohjeissa
• Valtuuttamattomien palveluiden tekemät mutokset tai koriaukset
• Onnettomuuksjen aiheuttamat vauriot

Huolto

• Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hioma-aineita.

Yleistä

• Muutoksja mallijn ja teknisijn ominaisuuksijn yoidaan tehdä ilmoituksetta.
• Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkeja ta rekisterötvä tuotemerkkeiä ja njä on käsitetävä sellaisina.
