GEBRUIKSAANWIJZING TVSKNAVS500 KONIG

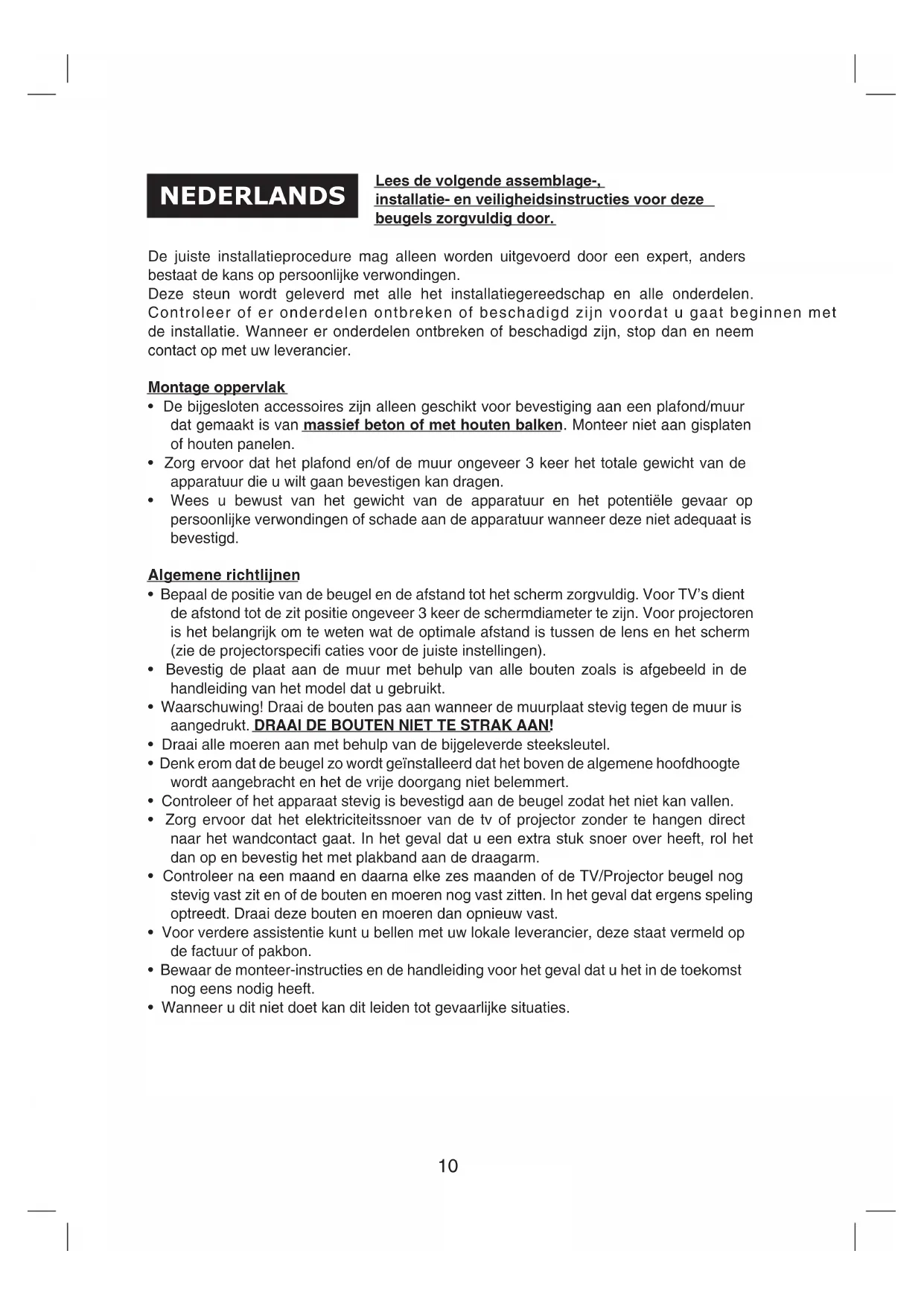

• Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnus comme telles dans ce document.10 Lees de volgende assemblage-, installatie- en veiligheidsinstructies voor deze beugels zorgvuldig door. De juiste installatieprocedure mag alleen worden uitgevoerd door een expert, anders bestaat de kans op persoonlijke verwondingen. Deze steun wordt geleverd met alle het installatiegereedschap en alle onderdelen. Controleer of er onderdelen ontbreken of beschadigd zijn voordat u gaat beginnen met de installatie. Wanneer er onderdelen ontbreken of beschadigd zijn, stop dan en neem contact op met uw leverancier. Montage oppervlak

• De bijgesloten accessoires zijn alleen geschikt voor bevestiging aan een plafond/muur dat gemaakt is van massief beton of met houten balken. Monteer niet aan gisplaten of houten panelen.

• Zorg ervoor dat het plafond en/of de muur ongeveer 3 keer het totale gewicht van de apparatuur die u wilt gaan bevestigen kan dragen.

• Wees u bewust van het gewicht van de apparatuur en het potentiële gevaar op persoonlijke verwondingen of schade aan de apparatuur wanneer deze niet adequaat is bevestigd. Algemene richtlijnen

• Bepaal de positie van de beugel en de afstand tot het scherm zorgvuldig. Voor TV’s dient de afstond tot de zit positie ongeveer 3 keer de schermdiameter te zijn. Voor projectoren is het belangrijk om te weten wat de optimale afstand is tussen de lens en het scherm (zie de projectorspecifi caties voor de juiste instellingen).

• Bevestig de plaat aan de muur met behulp van alle bouten zoals is afgebeeld in de handleiding van het model dat u gebruikt.

• Waarschuwing! Draai de bouten pas aan wanneer de muurplaat stevig tegen de muur is aangedrukt. DRAAI DE BOUTEN NIET TE STRAK AAN!

• Draai alle moeren aan met behulp van de bijgeleverde steeksleutel.

• Denk erom dat de beugel zo wordt geïnstalleerd dat het boven de algemene hoofdhoogte wordt aangebracht en het de vrije doorgang niet belemmert.

• Controleer of het apparaat stevig is bevestigd aan de beugel zodat het niet kan vallen.

• Zorg ervoor dat het elektriciteitssnoer van de tv of projector zonder te hangen direct naar het wandcontact gaat. In het geval dat u een extra stuk snoer over heeft, rol het dan op en bevestig het met plakband aan de draagarm.

• Controleer na een maand en daarna elke zes maanden of de TV/Projector beugel nog stevig vast zit en of de bouten en moeren nog vast zitten. In het geval dat ergens speling optreedt. Draai deze bouten en moeren dan opnieuw vast.

• Voor verdere assistentie kunt u bellen met uw lokale leverancier, deze staat vermeld op de factuur of pakbon.

• Bewaar de monteer-instructies en de handleiding voor het geval dat u het in de toekomst nog eens nodig heeft.

• Wanneer u dit niet doet kan dit leiden tot gevaarlijke situaties. NEDERLANDS11 Installatie procedure Stap 1: Plaats het scherm met het glas naar beneden op een vlakke en zachte ondergrond. Zoek de bevestigingspunten aan de achterkant van het scherm. Veel LCD-producenten volgen de VESA-standaarden. De VESA-standaard defi nieert de fysieke bevestiging. De LCD-beugel wordt geleverd om te passen op de VESA 75/100/200/400 standaarden. Plasmaschermen worden geleverd met diverse soorten bevestigingspunten. NB: Draai de schroeven van de beugel niet te strak aan, want u kunt anders de schroefdraad beschadigen van de bevestigingspunten. Bepaal, voordat u begint, wat de beste locatie is voor uw LCD\PLASMA scherm. Stap 2: Assembleer de muurplaat met het bijgeleverde gereedschap. NB: Draai alle schroeven even strak aan om te voorkomen dat er vervormingen optreden die het bevestigingsproces kunnen verstoren. Gebruik niet te veel kracht bij het aandraaien. Wanneer u teveel kracht uitoefent op de bouten, zal dit hun sterkte fl ink verminderen. Bevestiging in een betonnen muur: Inspecteer het gebied waar u de LCD\Plasma\ Projector beugel wilt gaan bevestigen. Let op beschadigingen of loszittende stukken cement. Let op! Wees voorzichtig bij het boren in cement of houten wanden om elektriciteit- of waterleidingen die zich in de muur bevinden te vermijden. Gebruik de muurplaat als een sjabloon en markeer de positie van de boorgaten. Boor gaten van 8cm diep met een (10 mm) betonboor. Plaats de kunststofpluggen in de gaten en zorg ervoor dat ze niet uitsteken. Plaats de muurplaat tegen de muur en draai elke bout rustig in de pluggen. Bevestiging in houten balken: Gebruik een sensor (niet bijgeleverd) om de positie van een balk nabij de gewenste bevestigingslocatie te bepalen. NB: Balken zijn normaalgesproken 2,5 – 5 cm breed en 40cm uit elkaar geplaatst. Wij raden het aan om meerdere balken te positioneren om de onderlinge afstand te bepalen. Gebruik een scherp voorwerp om door de gipsplaat te steken zodat u het midden van de balk kunt bepalen. Gebruik de muurplaat als een sjabloon en positioneer de muurplaat verticaal. Markeer de gaten op de muur, denk erom dat u de middelste gaten gebruikt. Gebruik een waterpas om de markeringen aan te brengen. Stap 3: Bij kantelbare modellen trekt u rustig aan de linker en rechterbovenhoeken van het scherm om de arm uit te trekken tot de gewenste hoek is bereikt. Gebruik een Phillips schroevendraaier en plaats het kantelmechanisme in de gewenste positie. LCD-modellen zijn zo ontworpen dat de hoek kan worden aangepast door met uw vingers tegen de achterkant van het scherm te drukken. Houdt het scherm weg van het kantelmechanisme en draai de kruiskopschroef tot de gewenste hoek.12 Stap 4: Wanneer het plasmascherm aan de muur is bevestigd kunt u de optimale positie verkrijgen door het scherm heen en weer te bewegen zodat het rustig kan schuiven op de buizen aan de muurplaat. BEPERKTE GARANTIE

• Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

• Wanneer u gebruik maakt van deze garantie, dient u de beugel te retourneren, met het originele aankoopbewijs van uw leverancier. Deze garantie is niet geldig in het geval van:

• Overbelasting tot voorbij de toegestane belasting

• Beschadiging door wrijving

• Defecten die zijn veroorzaakt door losse schroeven, bouten of moeren

• Een plafondbeugel aan een muur bevestigd of een muurbeugel aan het plafond

• In het geval van verkeerd gebruik, dat niet in de handleiding staat

• Aanpassingen of reparatie door niet geautoriseerde werkplaatsen

• Schade veroorzaakt door ongelukken Onderhoud

• Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen. Algemeen:

• Wijziging van ontwerp en specifi caties zonder voorafgaande mededeling onder voorbehoud.
