Produkttyp	Wandhalterung für Bildschirm
Marke	Konig
Modell	TVSKNAVS500
Unterstützte VESA-Normen	75x75, 100x100, 200x200, 400x400
Neigbar	Ja, über Kreuzschlitzschrauben an den oberen Kanten
Seitliche Verschiebung	Ja, auf den Metallstäben der Wandplatte
Hauptmaterial	Stahl
Installationsfläche	Massivbetonwand oder Holzständer
Max. unterstütztes Gewicht	Bis zu 30 kg (Schätzung - Sicherheitsfaktor x3 beachten)
Erforderliche Werkzeuge	Bohrmaschine, Betonbohrer 10 mm, Wasserwaage, Ständerdetektor (für Holzständer)
Installation	Fachgerechte Installation
Wartung	Trockenes Tuch, keine Lösungsmittel oder Scheuermittel
Regelmäßige Überprüfung	Alle 6 Monate nach der Installation
Eingeschränkte Garantie	Ausgenommen Modifikation, Überlastung, normale Abnutzung, falsche Montage
Nicht kompatibel	Gipskartonplatten oder Holzplatten

Häufig gestellte Fragen - TVSKNAVS500 KONIG

Was ist das maximale Gewicht, das die Halterung TVSKNAVS500 tragen kann?

Das Handbuch gibt kein genaues Gewicht an, weist jedoch darauf hin, dass die Konstruktion einen Sicherheitsfaktor vom 3-fachen des Gesamtgewichts der Ausrüstung tragen muss. Für den Standardgebrauch schätzen Sie eine maximale Kapazität von etwa 30 kg, überprüfen Sie jedoch Ihre Anforderungen und den Zustand der Wand.

Ist diese Halterung mit allen Fernsehern kompatibel?

Sie ist kompatibel mit Bildschirmen, die die Normen VESA 75x75, 100x100, 200x200 und 400x400 erfüllen. Überprüfen Sie vor dem Kauf die Rückseite Ihres Fernsehers.

Kann ich diese Halterung allein installieren?

Die Installation ist aufgrund der Sturzgefahr einem Fachmann vorbehalten. Wenn Sie nicht qualifiziert sind, beauftragen Sie einen Fachmann.

Welche Werkzeuge sind für die Installation erforderlich?

Sie benötigen eine Bohrmaschine, einen Betonbohrer 10 mm, eine Wasserwaage und eventuell einen Ständerdetektor, wenn Sie an Holzständern befestigen.

Ermöglicht die Halterung das Neigen des Bildschirms?

Ja, sie verfügt über einen einstellbaren Neigungsmechanismus über Kreuzschlitzschrauben an der oberen linken und rechten Kante der Halterung.

Kann ich den Bildschirm nach der Installation seitlich verschieben?

Ja, die Halterung ermöglicht eine seitliche Verschiebung auf den Metallstäben der Wandplatte, um die endgültige Position anzupassen.

Wie pflege ich die Halterung?

Reinigen Sie sie mit einem trockenen Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel, die die Beschichtung beschädigen könnten.

Wie oft wird eine Überprüfung empfohlen?

Einen Monat nach der Installation und dann alle sechs Monate überprüfen, ob sich Schrauben und Muttern nicht lockern und die Halterung noch fest sitzt.

Was tun, wenn ein Teil fehlt oder beschädigt ist?

Beginnen Sie nicht mit der Installation. Kontaktieren Sie Ihren Händler, um ein Ersatzteil zu erhalten.

Hat diese Halterung eine Garantie?

Ja, es gilt eine eingeschränkte Garantie, die jedoch keine Schäden durch Überlastung, unsachgemäße Verwendung, normale Abnutzung oder nicht autorisierte Änderungen abdeckt.

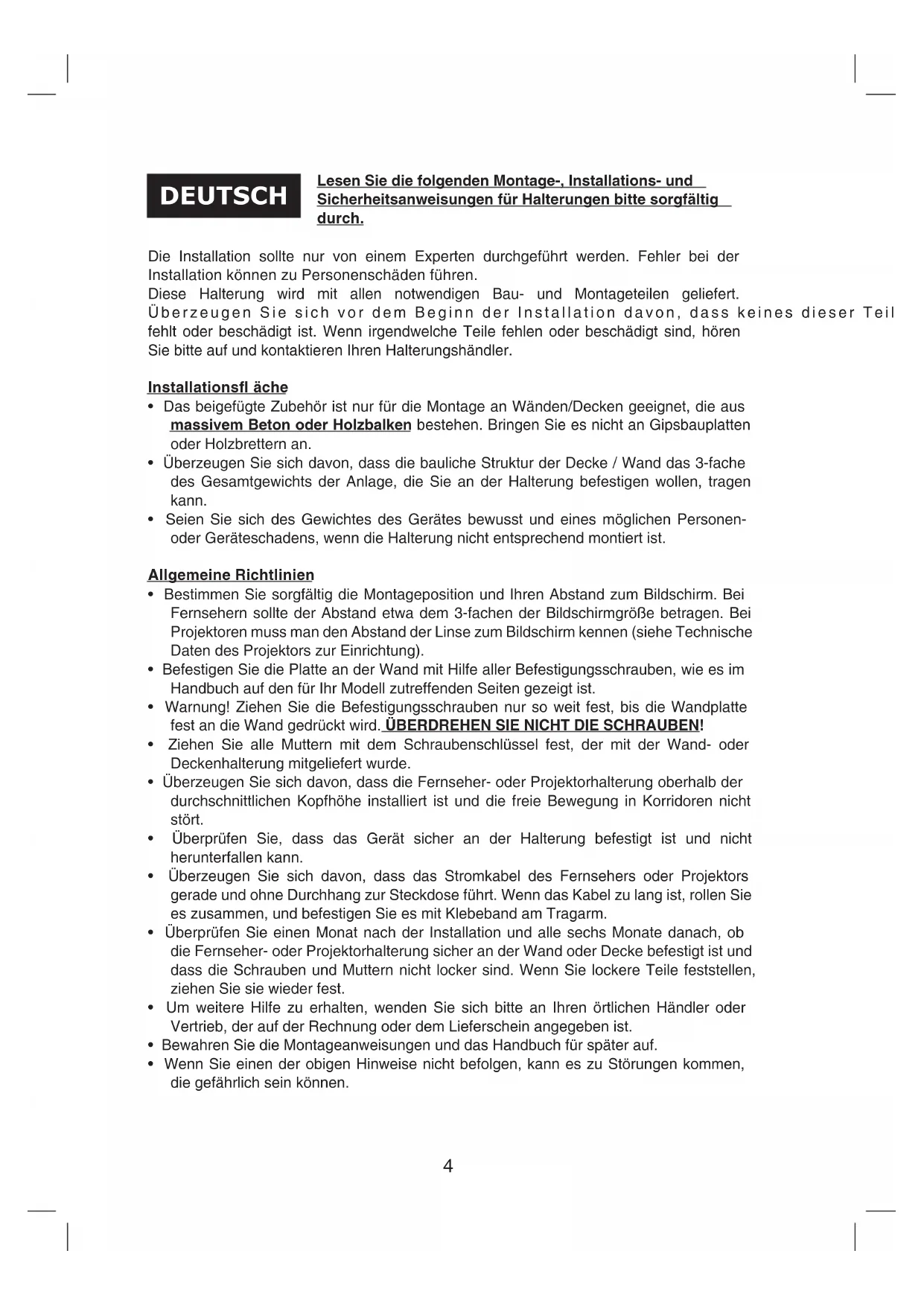

BEDIENUNGSANLEITUNG TVSKNAVS500 KONIG

Lesen Sie die folgenden Montage-, Installations- und Sicherheitsanweisungen für Halterungenitte sorgfältig durch.

Die Installation sollte nur von einem Experten durchgeführt werden. Fehler bei der Installation konnen zu Personenschäden führen.

These Halterung wird mit allen notwendigen Bau- und Montageteilen geliefert.

Überzeugen Sie sich vor dem Beginn der Installation davon, dass keines dieser Teil feht oder beschädigt ist. Wenn irgendwelche Teile fehlen oder beschädigt sind, horen Sieitte auf undkontaktieren ihren Halterungshändler.

Installationsfl äche

• Das beigeufige Zubehör ist nur für die Montage an Wänden/Decken geeignet, die aus massivem Beton oder Holzbalken bestehen. Bringen Sie es nicht an Gipsbauplatten oder Holzbrettern an.
• Überzeugen Sie sich davon, dass die bauliche Struktur der Decke / Wand das 3-fache des Gesamtgewichts der Anlage, die Sie an der Halterung befestigen wollen, tragen kann.
• Seien Sie sich des Gewichtes des Gerätes bewusst und eines möglichen Personen oder Geräteschadens, wenn die Halterung nicht entsprechend montiert ist.

Allgemeine Richtlinien

• Bestimmen Sie sorgfältig die Montageposition und ihren Abstand zum Bildschirm. Bei Fernsehern sollen der Abstand etwa dem 3-fachen der Bildschirmgroße betragen. Bei Projektoren muss man den Abstand der Linse zum Bildschirm kennen (siehe Technische Daten des Projektors zur Einrichtung).
• Befestigen Sie die Platte an der Wand mit Hilfe aller Befestigungsschrauben, wie es im Handbuch auf den für Ihr Modell zutreffenden Seiten gezeigt ist.
• Warning! Ziehen Sie die Befestigungsschrauben nur so welt fest, bis die Wandplatte fest an die Wand gedrückt wird. Überdrehen sie NICT DIE SCHRAUBEN!
• Ziehen Sie alle Muttern mit dem Schraubenschlüssel fest, der mit der Wand- oder Deckenhalterung mitgeliefert wurde.
• Überzeugen Sie sich davon, dass die Fernseher- oder Projektorhalterung oberhalb der durchschnittlichen Kopf/howe installiert ist und die frei Bewegung in Korridoren nicht stört.
• Überprüfen Sie, dass das Gerät sicher an der Halterung befestigt ist und nicht herunterfallen kann.
• Überzeugen Sie sich davon, dass das Stromkabel des Fernsehers oder Projektors gerade und ohne Durchhang zur Steckdose führt. Wenn das Kabel zu lang ist, rollen Sie es zusammen, und befestigen Sie es mit Klebeband am Tragarm.
• Überprüfen Sie einen Monat nach der Installation und alle sechs Monate danach, ob die Fernseher- oder Projektorhalterung sichere an der Wand oder Decke befestigt ist und dass die Schrauben und Mutter nicht locker sind. Wenn Sie lockere Teile feststellen,ziehen Sie sie wieder fest.
• Um weitere Hilfe zu erhalten, wenden Sie sichitte an ihren ortlichen Handler oder Vertrieb, der auf der Rechnung oder dem Lieferschein angegeben ist.
• Bewahren Sie die Montageanweisungen und das Handbuch für später auf.
• Wenn Sie einen der obigen Hinweise nicht befolgen, kann es zu Störungenkommen, die gefährlich sein konnen.

Installationsverfahren

Schritt 1:

Kehren Sie den Bildschirm um und stellenihn auf eine weiche und ebene Flache. Suchen Sie nach den Befestigungsstellen an der Rückseite des Bildschirms.

Viele LCD-Hersteller erfüllen die VESA-Standards. Der VESA-Standard defi niert die physikalischen Befestigungsschnittstellen. Die LCD-Halterung wird passend für die VESA 75/100/200/400 Standards geliefert.

Bei Plasma-Bildschirmen kann die Anordnung der Befestigungslöcher variieren.

Anmerkung! Überdrehen Sie nicht die Befestigungsschrauben der Halterung, da die inneren Befestigungsgewinde des Bildschirms beschädigt werden konnten.

Bevor Sie anfangen, ermitteln Sie den optimalen Montageplatz für den LCD\PLASMA-Bildschirm.

Schritt 2:

Bringen Sie die Wandplatte mit den mitgelieferten Befestigungsteilen und Schraubenschlüsseln an.

Hinweis! Ziehen Sie die Schrauben möglich und abwechselnd fest, damit keine Verspannung entsteht, die den Montagevorgang beeinträchtigen können. Ziehen Sie nicht mit zu großer Kraft an. Wenn Sie diesen Hinweis nicht beachten, konnen die Schrauben zu stark belastet werden, wodurch ihre Stabilität vermindert wird.

Montage an fester Betonwand: Überprüfen Sie sorgfältig die Stelle, an der die LCD\ Plasma\Projektor-Halterung installiert werden soll. Suchen Sie nach Schäden oder lockererem Zement.

Achtung! Seien Sie beim Bohren von Lochtern in Wände aus Zement oder Holzbalken vorsichtig, damit Sie nicht auf elektrische Leitungen oder Wasserrohre stoßen, die sich hinter der Wand befänden konnten. Markieren Sie die Lage der Befestigungslöcher mit der Wandplatte als Schablone.

Bohren Sie mit einem Mauerwerkbohrer (10 mm) 7,5 cm-tiefe LÖcher. Führn Sie die Plastikdüb in die LÖcher ein und klopfen sie bündig, bis der Dubelrand mit der Betonfl äche eine Ebene bilden. Setzen Sie die Platte wieder auf die Betonfl äche, undziehen Sie alle Schrauben langsam im jeweiligen Dubel fest.

Montage auf Holzbalken:

Suchen Sie mit dem Balkensensor (gesondert verkauf) ein Element der Unterkonstruktion in der Höhe des gewünschten Montageplatzes.

Anmerkung! Elemente der Unterkonstruktion sind gewöhnlich 4-5 cm breit und befirnden sich im Abstand von 40 cm von der Mitte. Wir empfehlen, nach mehr als einem Balken zuuchen, um eine Tendenz beim Balkenabstand zu fenden. Dringen Sie mit einem scharfen Gegenstand in die Trockenmauer ein, um die wirkliche Mitte des Balkens herszufi nden. Legen Sie das Unterteil der Wandplatte senkrecht als Schablone an. Markieren Sie die Lage des Lochs an der Wand. Achten Sie daraufuf, dass Sie die mittleren Schraublocher benutzen. Überprüfen Sie die horizontale Ausrichtung der Markierungen mit einer Wasserwaage.

Schritt 3:

Bei neigbaren Modellen ziehen Sie leicht an der linken und rechten oberen Kante des Bildschirms, um die Halterung in ihren gewünschten Neigungswinkel zu bringen. Stellen Sie die Neigungsmechanik mit einem Kreuzschraubendreher in die gewünschte Lage ein. LCD-Halterungsmodelle sind so beschaffen, dass sie ihren Neigungswinkel auf Druck mit den Fingerspitzen auf die Rückseite des Bildschirms beibehalten. Halten Sie den Bildschirm von der Neigungsmechanik fern und drehen den Kreuzschraubendreher auf den gewünschten Winkel.

Schritt 4:

Wenn der Plasmabildschirm an der Wand angebracht ist, konnen Sie ihn immer noch seitlich verschiben, um seine Endposition an der Wand durch leichtes Schieben des Gerats auf den Stahlschienen der Wandplatte zu optimieren.

• Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifi kationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.
• Wenn ein Anspruch entsprechend dieser Garantie erhoben wird, ist die Halterung mit dem Originalkaufbeleg an ihren Handler oder Vertreiber zusenden.
• Diese Garantie gilt nicht für:
• Überlastung über die zugelassene Last
• Missbrauch ist nicht eingeschlossen
  Normale Abnutzung
  Reibungsschaden
• Beschichtungsschäden
• Schaden, die durch lockere Schrauben, Muttern oder Bolzen verursacht wurden
• Montage einer Deckenhalterung an der Wand oder einer Wandhalterung an der Decke
• Bei fehlerhafter Anwendung, die nicht in den Anweisungen angegeben ist.
• Änderungen oder Reparaturen, die von unbefugten Werkstätten ausgeführt wurden
• Schaden, der durch Unfall verursacht wurde

Wartung

• Nur mit einem trockenen Tuch saubern. Keine Reinigungs- oder Scheuermittel verwenden.

Allgemeines

• Konstruktionen und technische Daten können ohne vorherige Ankündigung geändert werden.
• Alle Logos, Marken und Produktnamen sind Warenzeichen oder registrierte Warenzeichen ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.
