BEDIENUNGSANLEITUNG TVSKNAVS501 KONIG

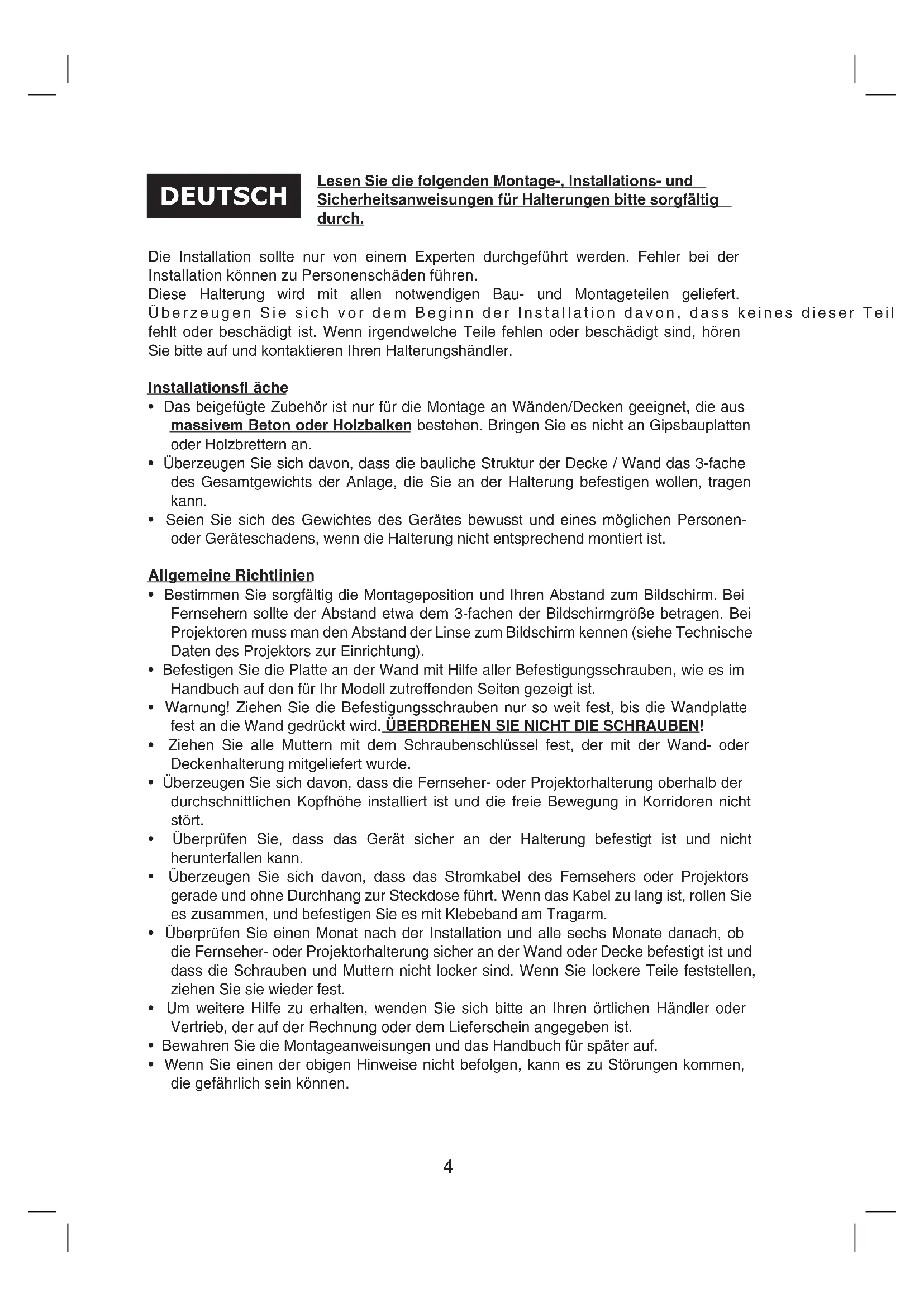

• All logos brands and product names are trademarks or registered trademarks of their respective holders and are hereby recognized as such.4 Lesen Sie die folgenden Montage-, Installations- und Sicherheitsanweisungen für Halterungen bitte sorgfältig durch. Die Installation sollte nur von einem Experten durchgeführt werden. Fehler bei der Installation können zu Personenschäden führen. Diese Halterung wird mit allen notwendigen Bau- und Montageteilen geliefert. Überzeugen Sie sich vor dem Beginn der Installation davon, dass keines dieser Teile fehlt oder beschädigt ist. Wenn irgendwelche Teile fehlen oder beschädigt sind, hören Sie bitte auf und kontaktieren Ihren Halterungshändler. Installationsfl äche

• Das beigefügte Zubehör ist nur für die Montage an Wänden/Decken geeignet, die aus massivem Beton oder Holzbalken bestehen. Bringen Sie es nicht an Gipsbauplatten oder Holzbrettern an.

• Überzeugen Sie sich davon, dass die bauliche Struktur der Decke / Wand das 3-fache des Gesamtgewichts der Anlage, die Sie an der Halterung befestigen wollen, tragen kann.

• Seien Sie sich des Gewichtes des Gerätes bewusst und eines möglichen Personen- oder Geräteschadens, wenn die Halterung nicht entsprechend montiert ist. Allgemeine Richtlinien

• Bestimmen Sie sorgfältig die Montageposition und Ihren Abstand zum Bildschirm. Bei Fernsehern sollte der Abstand etwa dem 3-fachen der Bildschirmgröße betragen. Bei Projektoren muss man den Abstand der Linse zum Bildschirm kennen (siehe Technische Daten des Projektors zur Einrichtung).

• Befestigen Sie die Platte an der Wand mit Hilfe aller Befestigungsschrauben, wie es im Handbuch auf den für Ihr Modell zutreffenden Seiten gezeigt ist.

• Warnung! Ziehen Sie die Befestigungsschrauben nur so weit fest, bis die Wandplatte fest an die Wand gedrückt wird. ÜBERDREHEN SIE NICHT DIE SCHRAUBEN!

• Ziehen Sie alle Muttern mit dem Schraubenschlüssel fest, der mit der Wand- oder Deckenhalterung mitgeliefert wurde.

• Überzeugen Sie sich davon, dass die Fernseher- oder Projektorhalterung oberhalb der durchschnittlichen Kopfhöhe installiert ist und die freie Bewegung in Korridoren nicht stört.

• Überprüfen Sie, dass das Gerät sicher an der Halterung befestigt ist und nicht herunterfallen kann.

• Überzeugen Sie sich davon, dass das Stromkabel des Fernsehers oder Projektors gerade und ohne Durchhang zur Steckdose führt. Wenn das Kabel zu lang ist, rollen Sie es zusammen, und befestigen Sie es mit Klebeband am Tragarm.

• Überprüfen Sie einen Monat nach der Installation und alle sechs Monate danach, ob die Fernseher- oder Projektorhalterung sicher an der Wand oder Decke befestigt ist und dass die Schrauben und Muttern nicht locker sind. Wenn Sie lockere Teile feststellen, ziehen Sie sie wieder fest.

• Um weitere Hilfe zu erhalten, wenden Sie sich bitte an Ihren örtlichen Händler oder Vertrieb, der auf der Rechnung oder dem Lieferschein angegeben ist.

• Bewahren Sie die Montageanweisungen und das Handbuch für später auf.

• Wenn Sie einen der obigen Hinweise nicht befolgen, kann es zu Störungen kommen, die gefährlich sein können. DEUTSCH5 Installationsverfahren Schritt 1: Kehren Sie den Bildschirm um und stellen ihn auf eine weiche und ebene Fläche. Suchen Sie nach den Befestigungsstellen an der Rückseite des Bildschirms. Viele LCD-Hersteller erfüllen die VESA-Standards. Der VESA-Standard defi niert die physikalischen Befestigungsschnittstellen. Die LCD-Halterung wird passend für die VESA 75/100/200/400 Standards geliefert. Bei Plasma-Bildschirmen kann die Anordnung der Befestigungslöcher variieren. Anmerkung! Überdrehen Sie nicht die Befestigungsschrauben der Halterung, da die inneren Befestigungsgewinde des Bildschirms beschädigt werden könnten. Bevor Sie anfangen, ermitteln Sie den optimalen Montageplatz für den LCD\PLASMA-Bildschirm. Schritt 2: Bringen Sie die Wandplatte mit den mitgelieferten Befestigungsteilen und Schraubenschlüsseln an. Hinweis! Ziehen Sie die Schrauben gleichmäßig und abwechselnd fest, damit keine Verspannung entsteht, die den Montagevorgang beeinträchtigen könnte. Ziehen Sie nicht mit zu großer Kraft an. Wenn Sie diesen Hinweis nicht beachten, können die Schrauben zu stark belastet werden, wodurch ihre Stabilität vermindert wird. Montage an fester Betonwand: Überprüfen Sie sorgfältig die Stelle, an der die LCD\ Plasma\Projektor-Halterung installiert werden soll. Suchen Sie nach Schäden oder lockerem Zement. Achtung! Seien Sie beim Bohren von Löchern in Wände aus Zement oder Holzbalken vorsichtig, damit Sie nicht auf elektrische Leitungen oder Wasserrohre stoßen, die sich hinter der Wand befi nden könnten. Markieren Sie die Lage der Befestigungslöcher mit der Wandplatte als Schablone. Bohren Sie mit einem Mauerwerkbohrer (10 mm) 7,5 cm-tiefe Löcher. Führen Sie die Plastikdübel in die Löcher ein und klopfen sie bündig, bis der Dübelrand mit der Betonfl äche eine Ebene bilden. Setzen Sie die Platte wieder auf die Betonfl äche, und ziehen Sie alle Schrauben langsam im jeweiligen Dübel fest. Montage auf Holzbalken: Suchen Sie mit dem Balkensensor (gesondert verkauft) ein Element der Unterkonstruktion in der Nähe des gewünschten Montageplatzes. Anmerkung! Elemente der Unterkonstruktion sind gewöhnlich 4-5 cm breit und befi nden sich im Abstand von 40 cm von der Mitte. Wir empfehlen, nach mehr als einem Balken zu suchen, um eine Tendenz beim Balkenabstand zu fi nden. Dringen Sie mit einem scharfen Gegenstand in die Trockenmauer ein, um die wirkliche Mitte des Balkens herauszufi nden. Legen Sie das Unterteil der Wandplatte senkrecht als Schablone an. Markieren Sie die Lage des Lochs an der Wand. Achten Sie darauf, dass Sie die mittleren Schraublöcher benutzen. Überprüfen Sie die horizontale Ausrichtung der Markierungen mit einer Wasserwaage.6 Schritt 3: Bei neigbaren Modellen ziehen Sie leicht an der linken und rechten oberen Kante des Bildschirms, um die Halterung in ihren gewünschten Neigungswinkel zu bringen. Stellen Sie die Neigungsmechanik mit einem Kreuzschraubendreher in die gewünschte Lage ein. LCD-Halterungsmodelle sind so beschaffen, dass sie ihren Neigungswinkel auf Druck mit den Fingerspitzen auf die Rückseite des Bildschirms beibehalten. Halten Sie den Bildschirm von der Neigungsmechanik fern und drehen den Kreuzschraubendreher auf den gewünschten Winkel. Schritt 4: Wenn der Plasmabildschirm an der Wand angebracht ist, können Sie ihn immer noch seitlich verschieben, um seine Endposition an der Wand durch leichtes Schieben des Geräts auf den Stahlschienen der Wandplatte zu optimieren.

BESCHRÄNKTE GARANTIE

• Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifi kationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

• Wenn ein Anspruch entsprechend dieser Garantie erhoben wird, ist die Halterung mit dem Originalkaufbeleg an Ihren Händler oder Vertreiber zurückzusenden.

• Diese Garantie gilt nicht für:

• Überlastung über die zugelassene Last

• Missbrauch ist nicht eingeschlossen

• Beschichtungsschäden

• Schäden, die durch lockere Schrauben, Muttern oder Bolzen verursacht wurden

• Montage einer Deckenhalterung an der Wand oder einer Wandhalterung an der Decke

• Bei fehlerhafter Anwendung, die nicht in den Anweisungen angegeben ist.

• Änderungen oder Reparaturen, die von unbefugten Werkstätten ausgeführt wurden

• Schaden, der durch Unfall verursacht wurde Wartung

• Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden. Allgemeines

• Konstruktionen und technische Daten können ohne vorherige Ankündigung geändert werden.
