MANUAL DE UTILIZARE TVSKNAVS501 KONIG

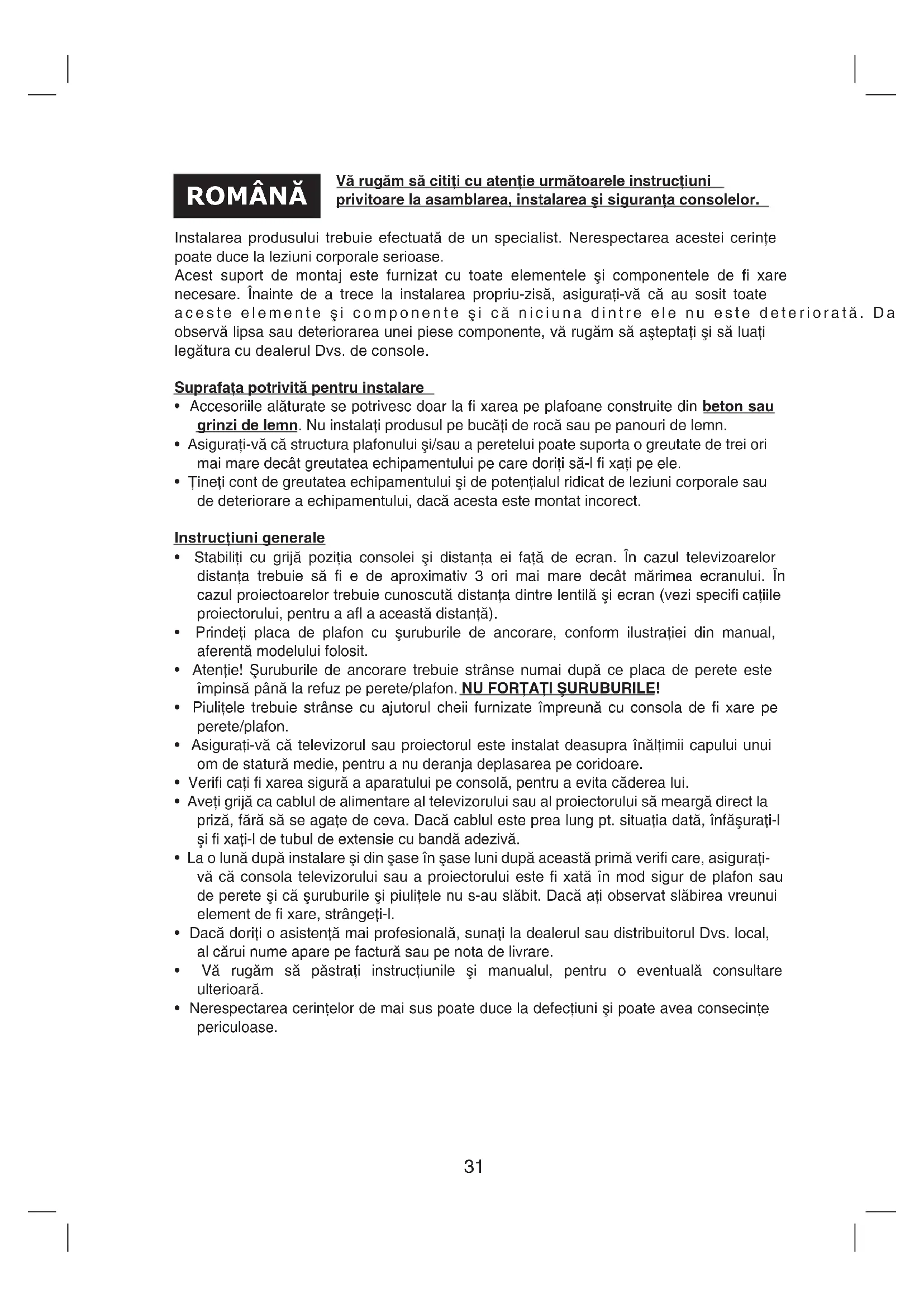

Vă rugăm să cititi cu atentie următoarele instructiuni privitoare la asamblarea, instalareași siguranta consolelor.

Instalarea produsului trebuie efectuata de un specialist. Nerespectarea acestei cerinte poate duce la leziuni corporale serioase.

Acest suport de montaj este furnizat cu toate elementele si componentele de fi xare necessities. Inainte de a trece la instalarea propriu-zisa, asiguratii-va ca au sosit toate aceste elemente si componente si cai niciuna dentre ele nu este deteriorarata. Da observa lipsa sau deteriorarea unei piese componente, va rugam sa asteptati si sa luati legatura cu dealerul Dvs. de console.

Suprafata potrivita pentru instalare

• Accesorile alăturate se potrivesc doar la fi xarea pe plafoane construite din beton saur grinned de lemn. Nu instalati produsul pe bucăti de roca sau pe panouri de lemn.
• Asigurati-va că structura plafonului si/sau a peretelui poate suporta o greutate de trei ori mai mare decât greutatea echipamentului pe care doriti să-l fi xata pe ele.
• Tineti cont de greutatea echipamentului si de potențialul ridicat de leziuni corporale sau de deteriorare a echipamentului, dacă acesta este montat incorct.

• Stabiliti cu grijă poziția consoleiși distanța ei față de ecran. In cazul televizioarelor distanța trebuie să fi e de aproximativ 3 ori mai mare decât marimea ecranului. In cazul proiectoarelor trebuie cunoscută distanța dintré lentilăși ecran (vezi specifici cateile projectorului, pentru a afl a această distanță).
• Prindeti plac de plafon cu suruburile de ancorare, conform ilustratiei din manual, aferentă modelului folosit.
• Atentie! Šuruburile de ancORARE trebuie strANse numai dupa ce placac de perete este impinsa pana la refuz pe perete/plafon. NU FORTATI ŠURUBURILE!
• Piulitele trebuie stranse cu ajutorul cheii furnizate impreună cu consola de fi xare pe perete/plafon.
• Asigurati-va că televizorul Sau projectorul este instalat deasupra inaltimii capului unui om de statură medie, pentru a nu deranja deplasarea pe coridoare.
• Verifi cati fi xarea sigura a aparatului pe consola, pentru a evita caderea lui.
• Aveṭi grijā ca cablul de alimentare al televizorului saal projectorului sā meargā direct la priza, fara sā se agate de ceva. Daca cablul este prea lung pt. situata data, infasurati-l si fi xati-l de tubul de extensie cu banda adeziva.
• La o lunà dupa instalare Şi din Şase in Şase luni dupa această primă verifi care, asigurati- va cà consola televizorului sau a projectorului este fi xata in mod sigur de plafon sau de perete Şi cà suruburile Şi piulitele nu s-au slăbit. Daca ati observat slăbirea vreunui element de fi xare, strângeti-l.
• Daca doriti o asistentă mai profesională, sunati la dealerul Sau distribuitorul Dvs. local, al carui nume apare pe factura sau penota de livrare.
• Vă rugăm să păstrați instrucțiunileși manualul, pentru o eventualeă consultare ulterioară.
• Nerespectarea cerintelor de mai sus poate duce la defeciuni si poate avea consecinte periculoase.

Procesul de instalare

Etapa 1:

Prindeti displayul si asezati-1 invers pe o suprafata moale si plana. Localizati punctele de montaj de pe spatele displayului.

In general, producătorii de LCD-uri respectă standardele VESA. Standardul VESA defi și neste interfețele fi zice de montaj. Consola LCD sosește asamblat, pentru a respecta sabloanele VESA 75/100/200/400.

Monitoarele cu plasmasosescu gauridate in mod aleatoriu.

Observatie: Nu strangeti prea tare suruburile de montaj, deoarece puteti deteriorora fi letul intern din gaurile de montaj ale displayului.

Inainte de a incepe instalarea, stabili locata optima pentru displayul LCD sau cu PLASMA.

Etapa 2:

Asamblati plac de perete cu ajutorul elementelor de asamblare si a cheilor furnizate.

Observatie: Strangeti la fel alla suruburile, pentru a evita deformarea elementelor componente, deformare care ar afecta intregul proces de asamblare. Evitati folosirea foriei disportionate la strangerea elementer de fi xare. Nerespectarea acestor instructiuni poate duce la suprasolicitarea si oboseala suruburilor.

Instalarea pe un perete de beton: Inspectaţi locul în care doriti să instalata consola de fi xare a LCD-ului\plasme\projectorului. Verifi că peretele, pentru a descoperi eventuale deteriorări sau bucăti de ciment slăbite.

Atentie! Aveti grijacand dati gaurin ciment saun grinzi de lemn,pentru a evita eventualelecablurielectricaseau tevi de apacare se pot aflain spatele acestora. Utilizati placacperetecaun sablon,pentruamarcaloculgaurilorde montaj.

Dati gauri cu o adancime de 3" (cca 7,5 cm) cu ajutorul unui burghiu de zidarie (10 mm). Introduceti dipluri de plastic in gaurile date, impingandu-le inauntrpu panacand piulita ajunge la acelaisi nivel cu suprafata de beton. Asezati plac de spate pe suprafata de beton si prindeti cu grijä fi ecare piulita de surubul de ancorare respectiv.

Instalarea pe grinzi de lemn:

Cu ajutorul unui sensor de grinzi (vândut separat), localizati un element de structura in apropierea poziţiei alese pentru montaj.

Observatie: In general, elementele structurale au o la time de 1-1/2"- 2" (2,5 - 5,4 cm)
si sunt amplasate central, la câte 16" (cca 40 cm). Vă recomandam ca sa localiziși mai multe grinzi, pentru a găsi distanța dintré grinzi. Dăti o gaură în perete cu un instrument ascuțit, pentru a identifici ca centrul exact al grinzii. Folosind baza plăcii de perete ca un sablon, așezați bază în poziție verticală. Marcați poziția găurii pe perete, având grijă și utilizati găurile sürubului central. Utilizati și nivală, pentru a verifi ca alinierea ortogonală a semnelor.

Etapa 3:

In cazul modelelor cu inclinare, tragetci cu grijă de colṭurile din stângăși din dreapta sus ale displayului, pentru a lungi consolași a găsi unghiul de inclinare dorit pentru display. Folosind o Šurubelinită Philips, fi xàti mecanismul de inclinare in poziția dorita. Modelele de montare ale LCD-urilor sunt proiectate astfel incat sa-șimentiona unghiul de inclinare prin utilizarea comenzilor de pe spatele monitorului. Ferind displayul de mecanismul de inclinare, rotiti Šurubelinită Philips cu unghiul necesar.

Etapa 4:

Chiar dacă ați terminat instalarea displayului cu plasmă pe perete, acesta poate fi mișcat cu grijă în lateral pe vergelele de oțel ale plácii de perete, pentru a-i găsi o poziție fi năă optimă.

GARANTIE LIMITATA

• Nu offerings garantié sì nu ne asumām niciun fel de responsabilitate in cazul schimbárilor sau modifi cárilor aduse acestui produs sau in cazul deteriorarii cauzate de utilizarea incorectá a produsului.
• Daca se face o reclamatie acoperita de aceastagarantie, consola trebuie returnata la dealerul sau distribuitorul Dvs. impunacu documentul original de achizitie.
• Aceastā garantie nu acoperă urmátoarele:
• Incarcarea consolei peste greutatea admisa,
  Utilizare incorctă,
  Uzura normala,
  Deteriorari datorate frecarii,
  Defecte de acoperire anticoroziva,
  Defecte datorate slabirii suruburilor, piulitelor sau a chingii,
• Montarea unei console de plafon pe perete sau a unei console de perete pe plafon,
  Utilizări neconforme, necuprinse in aceste instruktiuni,
• Modifi cari tau reparati ij efectuate in ateliere neautorizate,
• Deteriorare datorata unui accident,

Intretinere:

• Curătarea trebuie făcută cu o carneșu scata. Nu folosiș solventi sau agenti de curătare abrazivi.

Generalitatati:

• Designul si specifici cateile produsului pot fi modifi cate fara o notifi care prealabila.
• Toate siglele márilor Şi numele produselor sunt márci commerciale sau márci commerciale inregistrate ale proprietarilor de drept Şi sunt recunoscute ca atare.
