BRUKSANVISNING TVSKNAVS501 KONIG

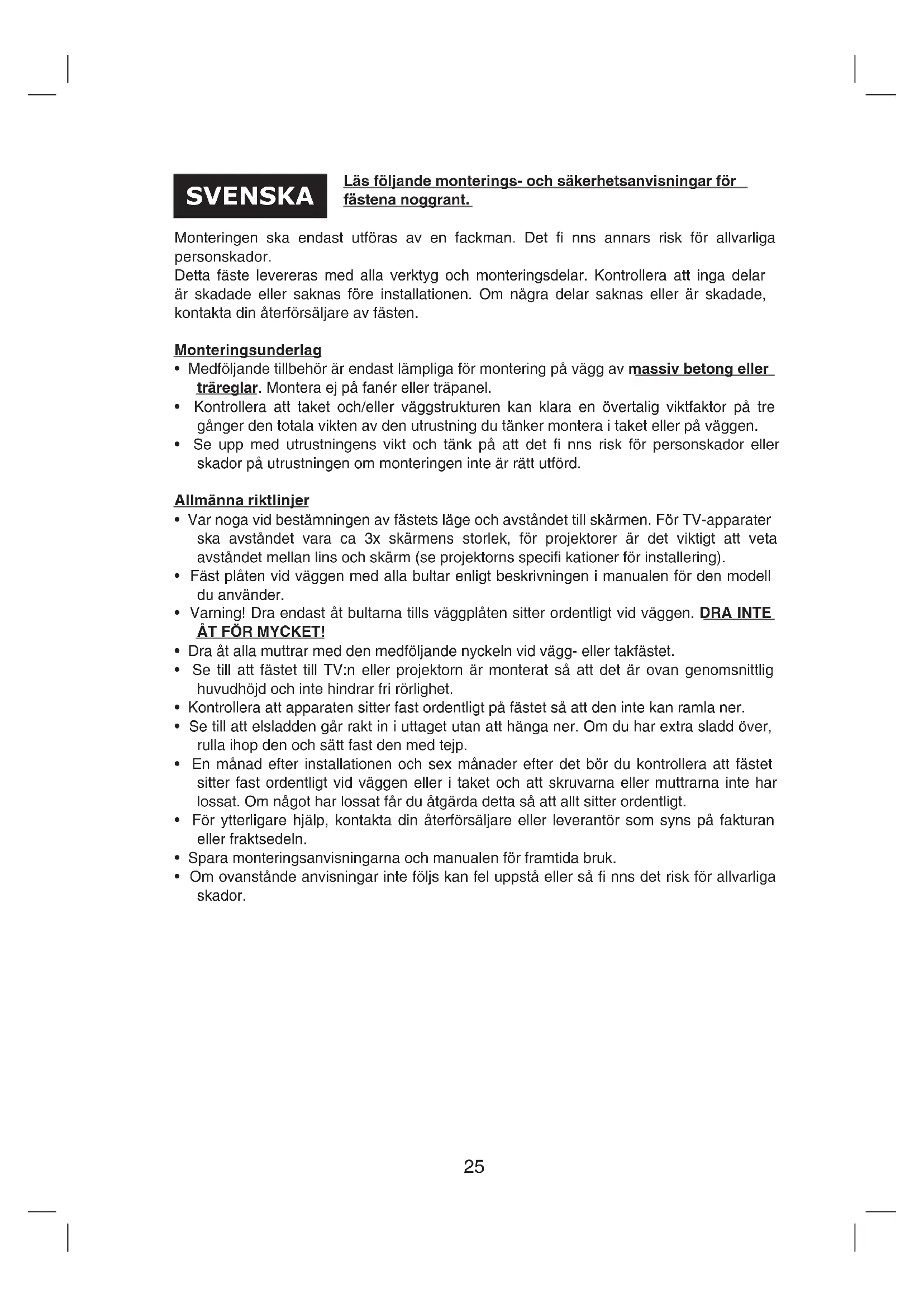

Läs följande monterings- och sakerhetsanvisningar für fästena noggrant.

Monteringen ska endast utforas av en fackman. Det fi nns annars risk for allvariga persorskador.

Detta fäste levereras med alla verktyg och monteringsdilar. Kontrollera att inga delar ar skadade eller saknas fore installationen. Om nagra delar saknas eller ar skadade, kontakta din Återförsäljare av fästen.

Monteringsunderlag

• Medfoljande tillbehör arendast lämpiga for montering på vagg av massiv betong eller träreglar. Montera ej på fanér eller trapanel.
• Kontrollera att taket och/eller vaggstrukturen kan klara en övertaliq viktfaktor på tre gänger den totala vikten av den utrustning du tänker montera i taket eller på väggen.
• Se upp med utrustningervikt och tank pa att det fi nns risk for persorskador ell skador pa utrustninger om monteringen inte ar ratt utfords.

Allmanna riktlinjer

• Var noga vid bestämningen av fästets lage och avstandet till skärmen. För TV-apparater sha avstandet vara ca 3x skarmens storlek, for projektorer ar det viktigt att veta avstandet mellan lins och skarm (se projektorns specifi kationer for installing).
• Fäst platen vid vöggen med alla bultar enligt beskrivningen i manualen for den modell du anvander.

• Varning! Dra endast at bulturna tills vaggplaten sitter ordentligt vid vaggen. DRA INTE AT FÖR MYCKET!

• Dra Åt alla muttrar med den medfoljande nyckeln vid vagg- eller takfastelet.

• Se till att fästet till TV:n eller projektorn ar monterat sä att det ar ovan genomsnittlig huvudhöjd och inte hindrar fri rörlicht.
• Kontrollera att apparaten sitter fast ordentlich på fästet sa att den inte kan ramla ner.
• Se till att elsladden gär rakt in i uttaget utan att hänga ner. Om du har extra sladd over, rulla ihop den och satt fast den med tejp.
• En manad after installationen och sex manader after det bör du kontrollera att fästet sitter fast ordentlich vid väggen aller i taket och att skruvarna aller muttrarna inte har lossat. Om nagot har lossat fär du atgärda detta sa att allt sitter ordentlich.
• För ytterligare hjälp, kontakta din Återförsäljare eller leverantör som syns på fakturan eller fraktsedeln.
• Spara monteringsanvisningarna och manualen for framtida bruk.
• Om ovenstande anvisningar inte följs kan fel uppstä eller sä fi nns det risik För allvariga skador.

Installation

Steg 1:

Vänd på displayen och placera den på att mjukt och{jamt underlag. Lokalisera monteringspunkterna på displayens baksida.

Många LCD-tillverkare foljer VESA-standard. VESA-standarden defi hierar gränsnitten for fysisk montering. LCD-fastet ar monterad for att passa mönster VESA 75/100/200/400.

Plasma monitorer ar utrustade med slumpmässiga hal.

Obs! Dra inte at fästskruvarna for hart daskador pa displayens inre gängor kan uppsta.

Bestam optimal monteringsstalle innan du böjar monteringen av din LCD\PLASMAdisplay.

Steg 2:

Montera vaggplaten med medfoljande verktyg och nycklar.

Obs! Dra at skruvarna jämnt for att undvika missformning som kan paverka monteringen. Dra inte at alltför hart. Om dessa anvisninger inte följs kan alltför stort tryck laggas pa skruvarna och minska deras bärkraft.

Montering pa massiv belongvagg: Inspektera noga ytan dar fcastet sca monteras. Kontrollera sa att det inte fi nns nagra skador aller los cement.

Varning! Var forsiktig om du borrar hal i cementller traregelvaggar sa att du undviker elledninger och vattenror vilka kan fi nnas bakom vagggen. Anvand vaggplaten som mall och markera laget for halen som sca borras.

Borra hålen 3" djupt med ett (10 mm) borr for belong. Satt in plastpluggarna i hålen och knacka tills brickan ar i jämnhöjd med betongytan. Placera bakpläten på betongytan och dra sakta at varje mutter vid respektive plugg.

Montering på träregel

Använd en regelsensor (säljs separat), lokalisera en regel nara onskat monteringsläge.
Obs! Reglarna ar normalt 1-1/2"- 2" breda och avständ 16" i mitten. Vi rekommenderar att du hittar mer an en regel sa att du kan se vilket avstand som anvants. Använd ett skarpt foremal for att identifi erad det verkliga centret av regeln. Använd vaggplaten som mall och placera vaggplaten vertikalt. Markera halens lage pa vagggen, se till att du anvander mittskruvhalen. Använd ett vattenpass for att se att halen ar jämna.

Steg 3:

For lutande modeller, dra forsiktigt i de övre hörnen av displayen for att dra ut fästet till önskad lutningsgrad. Använd en Phillips skruvmejsel, justera lutningsmekanismen till önskat lage. LCD-modellerna ar utformade for att bibehålla sin lutningsvinkel genom att fi ngertopparna används på baksidan av skärmen. Hall displayen langt från lutningsmekanismen och vrid Philips-nyckeln till önskad vindel.

Steg 4:

När väl Plasmadisplayen på veggen ar monterad kan du fortfarande fl ytta displayen frän sida till sida for att optimera slutpositionen på veggen genom att försiktigt skjuta apparaten på ståskenorna på veggpläten

BEGRANSAD GARANTI

• Ingen garanti gäller vid nagraändringar eller modifi eringar avprodukten eller skador som har uppstätt på grund av felaktig användning avenna produit.

• Om ett garantikrav ställs skall fästet Återlämnas tillsammans med originalkvittot till din Återförsäljare eller leverantör.

• Garantin gäller inte vid:

• Belastning over den tillatna
  Missbruk
  Normalslitage
  Friktionsskador
  Defekter pafarg
  Fel som orsakats av losa skruvar, muttrar aller rem
• Montering av ett vaggfaste i taket aller ett takfaste i vaggen
• Vid felaktig användning som inte avses i instruktionerna
• Andringar eller reparationer utförda av ej auktorisera verkstäder
• Skador som uppstatt till följd av en olyckshändelse

Underhäll:

• Rengör endast med torr trasa. Använd inga rengöringsmedel eller fratande medel.

Allmänt:

• Utseende och specifi kationer kan komma att andrasutan foregående meddelande.
• Alla logotyper och produktnamn År varumärken eller registerrade varumärken som tillhör sina ägare och År härde erkända som södana.
