Tip produs	Suport de perete pentru ecran
Marcă	Konig
Model	TVSKNAVS500
Standarde VESA suportate	75x75, 100x100, 200x200, 400x400
Înclinare reglabilă	Da, prin șuruburi Phillips pe marginile superioare
Cursă laterală	Da, pe tijele metalice ale plăcii de perete
Material principal	Oțel
Suprafață de instalare	Perete din beton masiv sau stâlpi de lemn
Greutate maximă suportată	Până la 30 kg (estimare – consultați factorul de siguranță x3)
Unelte necesare	Bormașină, burghiu pentru beton 10 mm, nivelă, detector de stâlpi (pentru stâlpi de lemn)
Instalare	Rezervată unui expert
Întreținere	Cârpă uscată, fără solvenți sau abrazivi
Verificare periodică	La fiecare 6 luni după instalare
Garanție limitată	Cu excepția modificării, suprasarcinii, uzurii normale, montajului eronat
Nu este compatibil	Plăci de gips-carton sau panouri de lemn

Întrebări frecvente - TVSKNAVS500 KONIG

Care este greutatea maximă suportată de suportul TVSKNAVS500?

Manualul nu precizează o greutate exactă, dar indică faptul că structura trebuie să suporte un factor de siguranță de 3 ori greutatea totală a echipamentului. Pentru o utilizare standard, estimați o capacitate maximă de aproximativ 30 kg, dar verificați nevoile dumneavoastră și starea peretelui.

Acest suport este compatibil cu toate televizoarele?

Este compatibil cu ecranele care respectă standardele VESA 75x75, 100x100, 200x200 și 400x400. Verificați prinderile din spatele televizorului înainte de cumpărare.

Pot instala acest suport singur?

Instalarea este rezervată unui expert din cauza riscurilor de cădere. Dacă nu sunteți calificat, apelați la un profesionist.

Ce unelte sunt necesare pentru instalare?

Veți avea nevoie de o bormașină, un burghiu pentru beton de 10 mm, o nivelă și eventual de un detector de stâlpi dacă fixați pe stâlpi de lemn.

Suportul permite înclinarea ecranului?

Da, dispune de un mecanism de înclinare reglabil prin șuruburi Phillips situate pe marginile superioare stânga și dreapta ale suportului.

Pot deplasa ecranul lateral după instalare?

Da, suportul permite o cursă laterală pe tijele metalice ale plăcii de perete pentru ajustarea poziției finale.

Cum se întreține suportul?

Curățați-l cu o cârpă uscată. Nu folosiți niciodată solvenți sau produse abrazive care ar putea deteriora finisajul.

Care este frecvența de verificare recomandată?

La o lună după instalare, apoi la fiecare șase luni, verificați dacă șuruburile și piulițele nu se slăbesc și dacă suportul este încă bine fixat.

Ce faceți dacă o piesă lipsește sau este deteriorată?

Nu începeți instalarea. Contactați distribuitorul pentru a obține o piesă de schimb.

Acest suport este garantat?

Da, se aplică o garanție limitată, dar aceasta nu acoperă daunele cauzate de o suprasarcină, o utilizare greșită, o uzură normală sau o modificare neautorizată.

MANUAL DE UTILIZARE TVSKNAVS500 KONIG

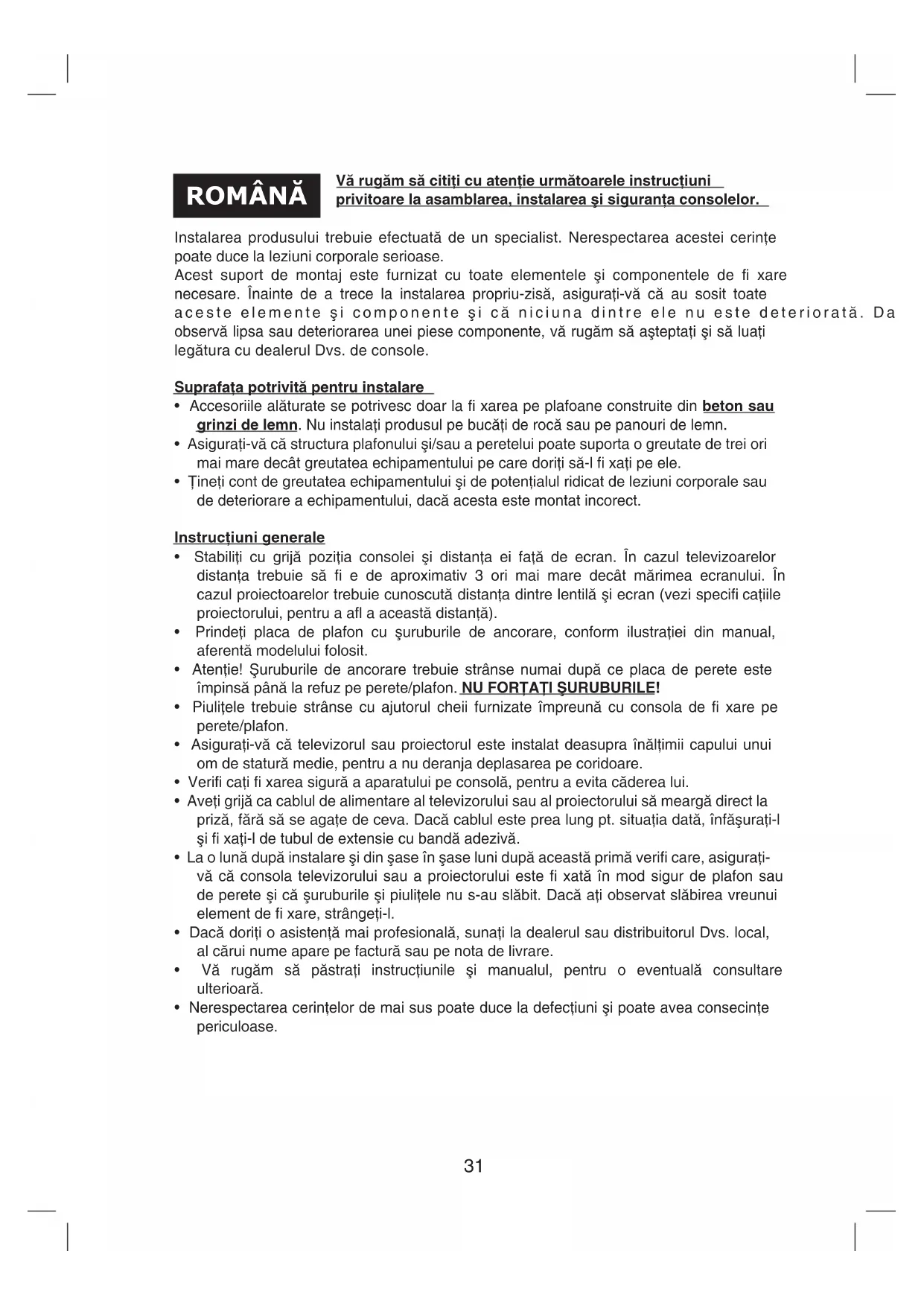

Vă rugăm să cititi cu atentie următoarele instructiuni privitoare la asamblarea, instalareași siguranta consolelor.

Instalarea produsului trebuie efectuata de un specialist. Nerespectarea acestei cerinte poate duce la leziuni corporale serioase.

Acest suport de montaj este furnizat cu toate elementele si componentele de fi xare necessities. Inainte de a trece la instalarea propriu-zisa, asiguratii-va ca au sosit toate aceste elemente si componente si cai niciuna dentre ele nu este deteriorata. Da observa lipsa sau deteriorarea unei piese componente, va rugam sa asteptati si sa luati legatura cu dealerul Dvs. de console.

Suprafata potrivita pentru instalare

• Accesorile alăturate se potrivesc doar la fi xarea pe plafoane construite din beton saur grinzi de lemn. Nu instalati produsul pe bucăti de roca sau pe panouri de lemn.
• Asigurati-va că structura plafonului si/sau a peretelui poate suporta o greutate de trei ori mai mare decât greutatea echipamentului pe care doriti să-l fi xata pe ele.
• Tineti cont de greutatea echipamentului si de potențialul ridicat de leziuni corporale sau de deteriorare a echipamentului, dacă acesta este montat incorct.

• Stabiliti cu grijă poziția consoleiși distanța ei fata de ecran. In cazul televizioarelor distanța trebuie să fi e de aproximativ 3 ori mai mare decât marimea ecranului. In cazul proiectoarelor trebuie cunoscută distanța dintré lentilăși ecran (vezi specifici catiiile projectorului, pentru a afl a această distanță).
• Prindeti plac de plafon cu suruburile de ancorare, conform ilustratiei din manual, aferentă modelului folosit.
• Atentie! Šuruburile de ancORARE trebuie strANse numai dupa ce placac de perete este impinsa pana la refuz pe perete/plafon. NU FORTATI ŠURUBURILE!
• Piulitele trebuie stranse cu ajutorul cheii furnizate impreună cu consola de fi xare pe perete/plafon.
• Asigurati-va că televizorul Sau projectorul este instalat deasupra inaltimii capului unui om de statură medie, pentru a nu deranja deplasarea pe coridoare.
• Verifi cati fi xarea sigura a aparatului pe consola, pentru a evita caderea lui.
• Aveṭi grijā ca cablul de alimentare al televizorului saal projectorului sā meargā direct la priza, fāra sā se agate de ceva. Dacā cablul este prea lung pt. situata data, infasurati-l si fi xati-l de tubul de extensie cu bandā adeziva.
• La o lunà dupa instalare Şi din Şase in Şase luni dupa această primă verifi care, asigurati- va cà consola televizorului sau a projectorului este fi xata in mod sigur de plafon sau de perete Şi cà suruburile Şi piulitele nu s-au slăbit. Daca ati observat slăbirea vreunui element de fi xare, strângeti-l.
• Daca doriti o asistentă mai profesională, sunati la dealerul Sau distribuitorul Dvs. local, al carui nume apare pe factura sau penota de livrare.
• Vă rugăm să păstrați instrucțiunileși manualul, pentru o eventualeș consultare ulterioară.
• Nerespectarea cerintelor de mai sus poate duce la defeciuni si poate avea consecinte periculoase.

Procesul de instalare

Etapa 1:

Prindeti displayul si asezati-1 invers pe o suprafata moale si plana. Localizati punctele de montaj de pe spatele displayului.

In general, producătorii de LCD-uri respectă standardele VESA. Standardul VESA defi că interfețele fi zice de montaj. Consola LCD sosește asamblat, pentru a respecta sabloanele VESA 75/100/200/400.

Monitoarele cu plasmasosescu gauridate in mod aleatoriu.

Observatie: Nu strangeti prea tare suruburile de montaj, deoarece puteti deteriorata fi letul intern din gaurile de montaj ale displayului.

Inainte de a incepe instalarea, stabili locata optima pentru displayul LCD sau cu PLASMÄ.

Etapa 2:

Asamblati plac de perete cu ajutorul elementelor de asamblare si a cheilor furnizate.

Observatie: Strangeti la fel alla suruburile, pentru a evita deformarea elementelor componente, deformare care ar afecta intregul proces de asamblare. Evitati folosirea foriei disportionate la strangerea elementer de fi xare. Nerespectarea acestor instructiuni poate duce la suprasolicitarea si oboseala suruburilor.

Instalarea pe un perete de beton: Inspectaţi locul în care doriti să instalata consola de fi xare a LCD-ului\plasme\projectorului. Verifi că peretele, pentru a descoperi eventuale deteriorarăi Sau bucăti de ciment slăbite.

Atentie! Aveti grijacand dati gaurin ciment saun grinzi de lemn,pentru a evita eventualelecabluri elecrice saut evi de apacare se pot aflain spatele acestora. Utilizati placacde pereteca un sablon,pentrua marca locul gaurilor demontaj.

Dati gauri cu o adancime de 3" (cca 7,5 cm) cu ajutorul unui burghiu de zidarie (10 mm). Introduceti dipluri de plastic in gaurile date, impingandu-le inauntrpu panacand piulita ajunge la acelaisi nivel cu suprafata de beton. Asezati plac de spate pe suprafata de beton si prindeti cu grijä fi ecare piulita de surubul de ancorare respectiv.

Instalarea pe grinzi de lemn:

Cu ajutorul unui sensor de grinzi (vândut separat), localizati un element de structura in apropierea poziţiei alese pentru montaj.

Observatie: In general, elementele structurale au o lâtime de 1-1/2"- 2" (2,5 - 5,4 cm)
si sunt amplasate central, la câte 16" (cca 40 cm). Vă recomandám ca să localizuți mai multe grinzi, pentru a găsi distanța dintré grinzi. Dăti o gaură în perete cu un instrument ascuțit, pentru a identifici ca centrul exact al grinzii. Folosind baza plăcii de perete ca un sablon, așezăți bază în poziție verticală. Marcați poziția găurii pe perete, având grijă și utilizati găurile Šurubului central. Utilizăți o nivală, pentru a verifi ca alinierea ortogonală a semnelor.

Etapa 3:

In cazul modelelor cu inclinare, tragetci cu grijă de colțurile din stângăși din dreapta sus ale displayului, pentru a lungi consolași a găsi unghiul de inclinare dorit pentru display. Folosind o Šurubelinită Philips, fi xàti mecanismul de inclinare in poziția dorita. Modelele de montare ale LCD-urilor sunt proiectate astfel incat sa-șimentionă unghiul de inclinare prin utilizarea comenzilor de pe spatele monitorului. Ferind displayul de mecanismul de inclinare, rotiti Šurubelinită Philips cu unghiul necesar.

Etapa 4:

Chiar dacă ați terminat instalarea displayului cu plasmă pe perete, acesta poate fi mișcat cu grijă în lateral pe vergelele de oțel ale plácii de perete, pentru a-i găsi o poziție fi năă optimă.

GARANTIE LIMITATA

• Nu offerings garantié sì nu ne asumām niciun fel de responsabilitate in cazul schimbárilor sau modifi cárilor aduse acestui produs sau in cazul deteriorarii cauzate de utilizarea incorcêta a produsului.
• Daca se face o reclamatie acoperita de aceastagarantie, consola trebuie returnata la dealerul sau distribuitorul Dvs. impunacu documentul original de achizitie.
• Aceastā garantie nu acoperă urmátoarele:
• Incarcarea consolei peste greutatea admisa,
  Utilizare incorcêta,
  Uzura normala,
  Deteriorari datorate frecarii,
  Defecte de acoperire anticoroziva,
  Defecte datorate slabirii suruburilor, piulitelor sau a chingii,
• Montarea unei console de plafon pe perete sau a unei console de perete pe plafon,
  Utilizări neconforme, necuprinse in aceste instruktiuni,
• Modifi cari sau reparati ij efectuate in ateliere neautorizate,
• Deteriorare datorata unui accident,

Intretinere:

• Curătarea trebuie făcută cu o carneșu scata. Nu folosiș solventi sau agenti de curătare abrazivi.

Generalitatati:

• Designul si specifici cateile produsului pot fi modifi cate fara o notifi care prealabila.
• Toate siglele márilor Şi numele produselor sunt márci commerciale sau márci commerciale inregistrate ale proprietarilor de drept Şi sunt recunoscute ca atare.
