PA-AMP4800-KN - Recepteur KONIG - Manual de utilizare gratuit

Tip de produs	Receptor audio
Marcă	Konig
Model	PA-AMP4800-KN
Dimensiuni (L × Î × A)	445 × 70 × 310 mm
Greutate	4,2 kg
Alimentare	220-240 V ~ 50/60 Hz
Putere de ieșire	4 × 100 W RMS (8 Ω)
Număr de canale	4
Impedanța difuzoarelor	4-16 Ω
Intrări audio	2 × RCA, 1 × optică, 1 × coaxial
Ieșiri	4 × bloc de borne cu șurub, 1 × pre-out subwoofer
Funcții principale	Amplificare stereo/multiroom, reglaj bass și treble, telecomandă inclusă
Întreținere și curățare	Deconectați înainte de curățare. Utilizați o cârpă moale și uscată. Nu utilizați produse abrazive.
Siguranță	Nu expuneți la apă, căldură excesivă sau umezeală. Asigurați o ventilație adecvată.
Piese de schimb și reparabilitate	Alimentare, blocuri de borne, siguranțe disponibile. Încredințați orice reparație unui profesionist.
Informații generale	Manual disponibil în mai multe limbi. Garanție 2 ani.

Întrebări frecvente - PA-AMP4800-KN KONIG

Cum conectez un microfon la acest amplificator?

Acest amplificator nu are o intrare dedicată pentru microfon. Va trebui să folosiți un preamplificator de microfon extern conectat la intrarea RCA.

Pot folosi difuzoare de 4 ohmi?

Da, acceptă o impedanță de 4 până la 16 ohmi. Asigurați-vă că nu depășiți puterea nominală.

Cum resetez amplificatorul la setările din fabrică?

Apăsați și mențineți apăsat butonul Power timp de 5 secunde în timp ce reconectați dispozitivul. Eliberați când ecranul clipește.

Ce fac dacă dispozitivul nu se pornește?

Verificați cablul de alimentare, siguranța (situată lângă priză) și dacă priza funcționează. Dacă problema persistă, contactați serviciul de asistență.

Cum conectez un subwoofer?

Folosiți ieșirea Pre-out Subwoofer din spatele amplificatorului. Conectați-o la intrarea de linie a subwooferului activ.

Amplificatorul se încălzește mult, este normal?

Da, o anumită căldură este normală. Asigurați-vă că orificiile de ventilare nu sunt obstrucționate și că există un spațiu de cel puțin 10 cm în jur.

Pot folosi acest amplificator în mod bi-amplificare?

Da, poate fi configurat în bi-amplificare. Consultați manualul pentru reglajul punților (mod bridge).

Cum curăț dispozitivul?

Deconectați-l, folosiți o cârpă moale ușor umedă (nu udă). Nu folosiți solvenți sau abrazivi.

Există o aplicație mobilă pentru a controla amplificatorul?

Nu, acest amplificator nu are conectivitate la rețea. Telecomanda infraroșu furnizată permite controlul de la distanță.

Unde găsesc numărul de serie?

Numărul de serie se află pe eticheta din spatele dispozitivului, lângă priza de alimentare.

MANUAL DE UTILIZARE PA-AMP4800-KN KONIG

Amplifi cator semiprofesional, care încape în dulapuri standard de 19". Acest amplifi cator reprezintă o soluție ideală pentru acei DJ începători, care se așteaptă la o fi abilitate excelentă de la aceste produse. Un ventilator intern are grijă de răcirea corespunzătoare a aparatului, iar indicatorul de vârf de sarcină face posibilă ținerea sub control a puterii de ieșire. Pentru a maximiza fl exibilitatea produsului în ceea ce privește conectivitatea, există mai multe posibilități de a conecta boxele. De ex.: conector blocabil SPK, puncte de conectare sau XLR.

Informații prealabile importante:

• Păstrați un spațiu sufi cient în jurul amplifi catorului, pentru a permite circulația adecvată a aerului. De asemenea, dacă este montată într-o cutie de transport, asigurați-vă că fl uxul de aer nu este obstrucționat.
• Porniți amplifi catorul întotdeauna după pornirea tuturor celorlalte echipamente conectate la el. De asemenea, opriți-l întotdeauna înaintea opririi echipamentelor conectate. Dacă este posibil, porniți amplifi catorul cu volumul dat la minim, deoarece veți evita vârfurile de semnal deranjante și câteodată f. periculoase.
• Înainte de a conecta sau a deconecta vreun cablu care aparține echipamentului extern, asigurați-vă că amplifi catorul este oprit.
• Înainte de a deconecta cablul de alimentare de la rețea, asigurați-vă că amplifi catorul este oprit.
• Instalația electrică și priza de rețea trebuie să fi e înpământate în mod corespunzător, în conformitate cu normele de siguranță valabile.
• Asigurati-vă că valoarea tensiunii de alimentare a amplifi catorului corespunde cu valoarea tensiunii rețelei locale de energie electrică.
• Nu conectați niciodată boxe cu o impedanță (Ohm) mai mică decât cea prescrisă pentru acest amplifi cator (vezi specifi catiile tehnice).

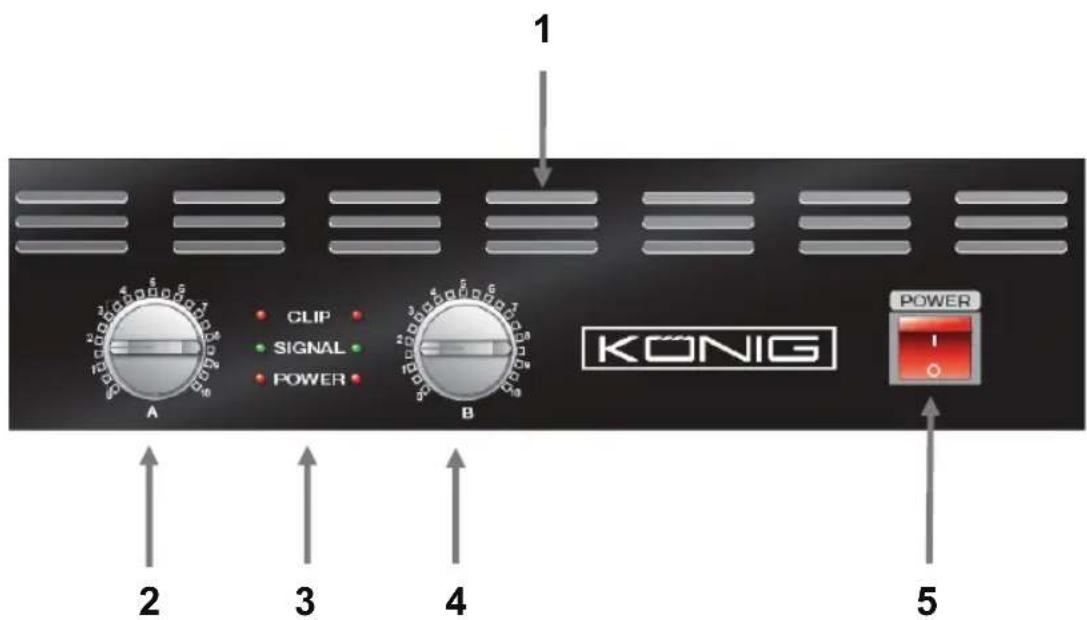

Descrierea panoului frontal:

1. Nişă de ventilare
2. Control volum sunet stânga (LEFT)
3. Indicatoare cu LED

- CLIP: Dacă amplifi catorul ajunge la puterea nominală maximă, acest LED se aprinde (Observație: reduceți volumul pentru a evita defectarea amplifi catorului și/sau a boxelor)

- SIGNAL: Acest LED se aprinde în momentul recepționării unui semnal provenit de la echipamentul conectat

- POWER: Acest LED se aprinde în momentul pornirii amplifi catorului.

1. Control volum dreapta (RIGHT)
2. Comutatorul On/Off (Pornit/Oprit)

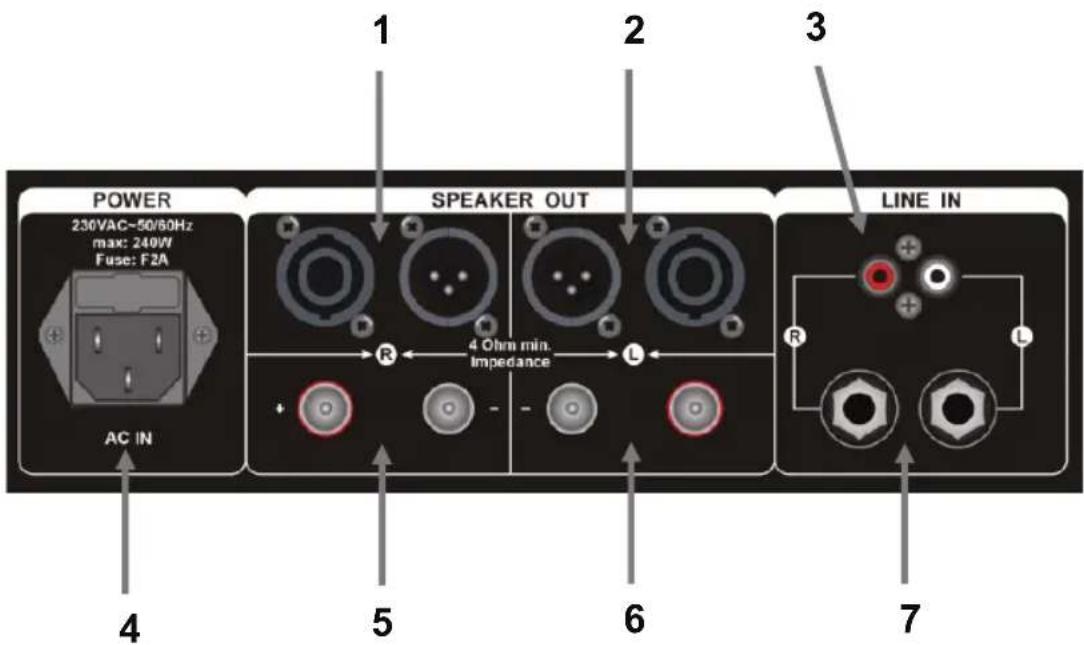

Descrierea panoului din spate:

1. leşire SPK / XLR - dreapta (RIGHT) (impedanta minimă: 4 ohmi)
2. leşire SPK / XLR - stânga (LEFT) (impedanța minimă: 4 ohmi)
3. Intrare de linie RCA (ROŞU = DREAPTA, ALB = STÂNGA) *
4. Intrare current alternativ
5. Puncte de conectare boxe (ROŞU = +, NEGRU = -)
6. Puncte de conectare boxe (ROŞU = +, NEGRU = -)
7. Jack de 6,3 mm pentru intrarea de linie *

Specifi catii tehnice:

Model:	AMP 2400 AMP 4800 AMP 6000 AMP 10000 AMP 15000 AMP 20000
Putere maximă de ieșire(1 kHz; DAT < 1%):	2 x 120 W @ 4 Ω2 x 80 W @ 8 Ω	2 x 240 W @ 4 Ω2 x 120 W @ 8 Ω	2 x 300 W @ 4 Ω2 x 170 W @ 8 Ω	2 x 500 W @ 4 Ω2 x 250 W @ 8 Ω	2 x 750 W @ 4 Ω2 x 400 W @ 8 Ω	2 x 1000 W @4 Ω2 x 500 W @ 8 Ω
Putere nominală de ieșire(20 Hz - 20 kHz; DAT <0,5%):	2 x 60 W @ 4 Ω2 x 40 W @ 8 Ω	2 x 110 W @ 4 Ω2 x 5 W @ 8 Ω	2 x 170 W @ 4 Ω2 x 100 W @ 8 Ω	2 x 225 W @ 4 Ω2 x 125 W @ 8 Ω	2 x 240 W @ 4 Ω2 x 145 W @ 8 Ω	2 x 300 W @ 4 Ω2 x 165 W @ 8 Ω
Răspuns în frecvență(20 Hz - 20 kHz @ 8ohm):	± 0,5 dB
Raport semnal/zgomot(Comparația A):	>90 dB >95 dB
Distorsiuni armonicetotale (DAT):	< 0,3%
Interferență (1 kHz): >90 dB >85 dB
	10 kohmi
Sensibilitatea de intrare: 0 dB
Conectoare de intrare: RCA, jack
Conectoare de ieșire: SPK, puncte de conectare, XLR
Răcire: Ventilator, radiatoare
Alimentare electrică 230 V ~ 50/60 Hz
Dimensiuni (L x Î x A): 483 x 88 x 242 mm 483 x 88 x 320 mm
Spațiu pe raft de 19":	2 RU
Greutate:	5,5 kg	6,5 kg	8,3 kg	8,8 kg	9,8 kg	10,5 kg

Declaratie de conformitate

Noi,

Nedis B.V.

De Tweeling 28

Declarăm că acest produs:

Denumire: König Electronic

Model: Seria PA AMP

Descriere: Amplifi catoare PA

Sunt în conformitate cu următoarele standarde:

EMC: EN 55013-2003, EN 61000-3-2/-3, EN 55020-2002,

EN

61000-4-2/-4/-5/-6-11

LVD:

EN

60065-2002

Şi este în conformitate cu cerințele directivelor Uniunii Europene.

's-Hertogenbosch, 14.07.2008

J. Gilad

Director achiziții

Măsuri de siguranță:

Dacă apare necesitatea serviceului, pentru a evita riscul de electrocutare, acest produs trebuie deschis NUMAI de către un tehnician autorizat. Dacă în timpul funcționării a

apărut o problemă, deconectați aparatul de la rețea, precum și de la celelalte aparate. Feriți aparatul de apă și de umezeală.

Întreținere:

Curățarea trebuie făcută cu o cârpă uscată. Nu folosiți solventi sau agenti de curățare abrazivi.

Garantie:

Nu oferim nicio garanție și nu ne asumăm niciun fel de responsabilitate în cazul schimbărilor sau modifi cărilor aduse acestui produs sau în cazul deteriorării cauzate de utilizarea incorectă a produsului.

Generalități:

Designul și specificațiile produsului pot fi modificate fără o notificare prealabilă. Toate siglele mărcilor și denumirile produselor sunt mărci comerciale sau mărci comerciale înregistrate ale proprietarilor de drept și prin prezenta sunt recunoscute ca atare.

Atentie:

Pe acest produs se afl à acest simbol. Acesta semnifi că faptul că produsele electrice și electronice nu trebuie aruncate în gunoiul menajer. Aceste produse au un sistem separat de colectare.
