PA-AMP20000-KN - Recepteur KONIG - Manual de utilizare gratuit

Tip de produs	Receptor audio / Amplificator de putere
Marcă	Konig
Model	PA-AMP20000-KN
Dimensiuni (L x H x A)	430 x 88 x 250 mm
Greutate	5,2 kg
Alimentare	230 V ~ 50 Hz
Consum electric	200 W max
Putere de ieșire	2 x 100 W RMS sub 8 Ω
Impedanță de intrare	47 kΩ
Raport semnal/zgomot	> 90 dB
Intrări	2 x RCA, 1 x intrare microfon (6,35 mm)
Ieșiri	2 x boxe (bornier), 1 x căști (6,35 mm)
Funcții principale	Amplificare stereo, control volum, tonalitate, intrare auxiliară
Întreținere și curățare	Deconectați aparatul înainte de curățare. Utilizați o cârpă moale și uscată. Nu utilizați produse abrazive.
Siguranță	Nu expuneți la umiditate. Nu deschideți carcasa. Utilizați numai cabluri recomandate.
Piese de schimb și reparabilitate	Contactați serviciul post-vânzare Konig pentru piese de schimb. Aparatul trebuie reparat de un profesionist.
Informații generale	Conform reglementărilor CE. Clasă de protecție II.

Întrebări frecvente - PA-AMP20000-KN KONIG

Cum conectați boxele la receptor?

Conectați boxele la bornele de ieșire situate pe spate. Respectați polaritatea (+ și -). Utilizați cabluri de boxe de secțiune suficientă.

Pot folosi un microfon cu acest receptor?

Da, aparatul are o intrare microfon de format 6,35 mm. Conectați microfonul și reglați volumul prin controlul dedicat.

Ce faceți dacă aparatul nu pornește?

Verificați că cablul de alimentare este conectat corect și că priza funcționează. Asigurați-vă că întrerupătorul pornit/oprit este în poziția ON.

Cum curățați receptorul?

Deconectați aparatul. Utilizați o cârpă moale și ușor umedă (nu îmbibată). Nu utilizați niciodată solvenți sau produse chimice.

Care este puterea maximă recomandată pentru boxe?

Este recomandat să utilizați boxe cu o putere nominală între 50 și 150 W RMS la 8 Ω pentru a evita deteriorarea.

Sunetul este distorsionat, ce faceți?

Reduceți volumul. Verificați că cablurile boxelor sunt bine conectate și că impedanța este compatibilă (minim 8 Ω). Evitați saturarea intrării.

Pot conecta un player CD sau un smartphone?

Da, utilizați intrările RCA (roșu și alb) cu un cablu adaptat. Pentru un smartphone, este necesar un cablu jack 3,5 mm la RCA.

Există protecție împotriva scurtcircuitelor?

Da, aparatul include o protecție care întrerupe ieșirea în caz de scurtcircuit sau suprasarcină. Reduceți volumul și verificați conexiunile.

Cum reglați bass-ul și înaltele?

Rotiți butoanele de tonalitate situate pe fața frontală. Reglarea bass-ului (BASS) și a înaltelor (TREBLE) permite ajustarea sunetului conform preferințelor dvs.

Unde găsiți manualul de utilizare complet?

Manualul este disponibil pentru descărcare gratuită în format PDF pe site-ul notice-facile.com. Îl puteți solicita și tradus în limba dvs.

MANUAL DE UTILIZARE PA-AMP20000-KN KONIG

Amplifi cator semiprofesional, care încape în dulapuri standard de 19". Acest amplifi cator reprezintă o soluție ideală pentru acei DJ începători, care se așteaptă la o fi abilitate excelentă de la aceste produse. Un ventilator intern are grijă de răcirea corespunzătoare a aparatului, iar indicatorul de vârf de sarcină face posibilă ținerea sub control a puterii de ieșire. Pentru a maximiza fl exibilitatea produsului în ceea ce privește conectivitatea, există mai multe posibilități de a conecta boxele. De ex.: conector blocabil SPK, puncte de conectare sau XLR.

Informații prealabile importante:

• Păstrați un spațiu sufi cient în jurul amplifi catorului, pentru a permite circulația adecvată a aerului. De asemenea, dacă este montată într-o cutie de transport, asigurați-vă că fl uxul de aer nu este obstrucționat.
• Porniți amplifi catorul întotdeauna după pornirea tuturor celorlalte echipamente conectate la el. De asemenea, opriți-l întotdeauna înaintea opririi echipamentelor conectate. Dacă este posibil, porniți amplifi catorul cu volumul dat la minim, deoarece veți evita vârfurile de semnal deranjante și câteodată f. periculoase.
• Înainte de a conecta sau a deconecta vreun cablu care aparține echipamentului extern, asigurați-vă că amplifi catorul este oprit.
• Înainte de a deconecta cablul de alimentare de la rețea, asigurați-vă că amplifi catorul este oprit.
• Instalația electrică și priza de rețea trebuie să fi e înpământate în mod corespunzător, în conformitate cu normele de siguranță valabile.
• Asigurați-vă că valoarea tensiunii de alimentare a amplifi catorului corespunde cu valoarea tensiunii rețelei locale de energie electrică.
• Nu conectați niciodată boxe cu o impedanță (Ohm) mai mică decât cea prescrisă pentru acest amplifi cator (vezi specifi catiile tehnice).

Descrierea panoului frontal:

1. Nişă de ventilare
2. Control volum sunet stânga (LEFT)
3. Indicatoare cu LED

- CLIP: Dacă amplifi catorul ajunge la puterea nominală maximă, acest LED se aprinde (Observație: reduceți volumul pentru a evita defectarea amplifi catorului și/sau a boxelor)

- SIGNAL: Acest LED se aprinde în momentul recepționării unui semnal provenit de la echipamentul conectat

- POWER: Acest LED se aprinde în momentul pornirii amplifi catorului.

1. Control volum dreapta (RIGHT)
2. Comutatorul On/Off (Pornit/Oprit)

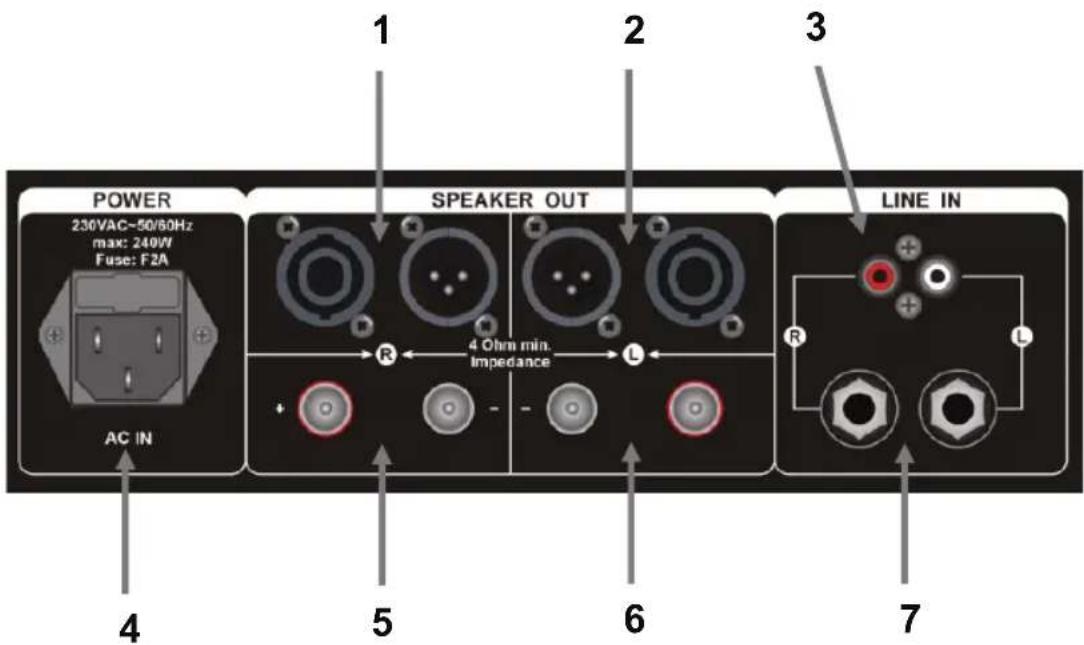

Descrierea panoului din spate:

1. leşire SPK / XLR - dreapta (RIGHT) (impedanta minimă: 4 ohmi)
2. leşire SPK / XLR - stânga (LEFT) (impedanța minimă: 4 ohmi)
3. Intrare de linie RCA (ROŞU = DREAPTA, ALB = STÂNGA) *
4. Intrare current alternativ
5. Puncte de conectare boxe (ROŞU = +, NEGRU = -)
6. Puncte de conectare boxe (ROŞU = +, NEGRU = -)
7. Jack de 6,3 mm pentru intrarea de linie *

Specifi catii tehnice:

Model:	AMP 2400 AMP 4800 AMP 6000 AMP 10000 AMP 15000 AMP 20000
Putere maximă de ieșire(1 kHz; DAT < 1%):	2 x 120 W @ 4 Ω2 x 80 W @ 8 Ω	2 x 240 W @ 4 Ω2 x 120 W @ 8 Ω	2 x 300 W @ 4 Ω2 x 170 W @ 8 Ω	2 x 500 W @ 4 Ω2 x 250 W @ 8 Ω	2 x 750 W @ 4 Ω2 x 400 W @ 8 Ω	2 x 1000 W @4 Ω2 x 500 W @ 8 Ω
Putere nominală de ieșire(20 Hz - 20 kHz; DAT <0,5%):	2 x 60 W @ 4 Ω2 x 40 W @ 8 Ω	2 x 110 W @ 4 Ω2 x 5 W @ 8 Ω	2 x 170 W @ 4 Ω2 x 100 W @ 8 Ω	2 x 225 W @ 4 Ω2 x 125 W @ 8 Ω	2 x 240 W @ 4 Ω2 x 145 W @ 8 Ω	2 x 300 W @ 4 Ω2 x 165 W @ 8 Ω
Răspuns în frecvență(20 Hz - 20 kHz @ 8ohm):	± 0,5 dB
Raport semnal/zgomot(Comparația A):	>90 dB >95 dB
Distorsiuni armonicetotale (DAT):	< 0,3%
Interferență (1 kHz): >90 dB >85 dB
	10 kohmi
Sensibilitatea de intrare: 0 dB
Conectoare de intrare: RCA, jack
Conectoare de ieșire: SPK, puncte de conectare, XLR
Răcire: Ventilator, radiatoare
Alimentare electrică 230 V ~ 50/60 Hz
Dimensiuni (L x Î x A): 483 x 88 x 242 mm 483 x 88 x 320 mm
Spațiu pe raft de 19":	2 RU
Greutate:	5,5 kg	6,5 kg	8,3 kg	8,8 kg	9,8 kg	10,5 kg

Declaratie de conformitate

Noi,

Nedis B.V.

De Tweeling 28

Declarăm că acest produs:

Denumire: König Electronic

Model: Seria PA AMP

Descriere: Amplifi catoare PA

Sunt în conformitate cu următoarele standarde:

EMC: EN 55013-2003, EN 61000-3-2/-3, EN 55020-2002,

EN

61000-4-2/-4/-5/-6-11

LVD:

EN

60065-2002

Şi este în conformitate cu cerințele directivelor Uniunii Europene.

's-Hertogenbosch, 14.07.2008

J. Gilad

Director achiziții

Măsuri de siguranță:

Dacă apare necesitatea serviceului, pentru a evita riscul de electrocutare, acest produs trebuie deschis NUMAI de către un tehnician autorizat. Dacă în timpul funcționării a

apărut o problemă, deconectați aparatul de la rețea, precum și de la celelalte aparate. Feriți aparatul de apă și de umezeală.

Întreținere:

Curățarea trebuie făcută cu o cârpă uscată. Nu folosiți solventi sau agenti de curățare abrazivi.

Garantie:

Nu oferim nicio garanție și nu ne asumăm niciun fel de responsabilitate în cazul schimbărilor sau modifi cărilor aduse acestui produs sau în cazul deteriorării cauzate de utilizarea incorectă a produsului.

Generalități:

Designul și specificațiile produsului pot fi modificate fără o notificare prealabilă. Toate siglele mărcilor și denumirile produselor sunt mărci comerciale sau mărci comerciale înregistrate ale proprietarilor de drept și prin prezenta sunt recunoscute ca atare.

Atentie:

Pe acest produs se afl à acest simbol. Acesta semnifi că faptul că produsele electrice și electronice nu trebuie aruncate în gunoiul menajer. Aceste produse au un sistem separat de colectare.
