Terméktípus	Falra szerelhető képernyőtartó
Márka	Konig
Modell	TVSKNAVS502
VESA kompatibilitás	75 / 100 / 200 / 400 mm
Kompatibilis képernyőtípusok	LCD, Plazma, Projektor
Anyag	Acél (becsült)
Rögzítés	Fali, tömör betonra vagy fagerendákra
Dönthetőség	Állítható (dönthető modellek)
Telepítés	Szakember által végzendő
Telepítési felület	Tömör beton vagy fagerendák (nem gipszkarton)
Maximális terhelés	Tartsa be a 3x biztonsági tényezőt a berendezés súlyához képest
Karbantartás	Száraz ruhával tisztítsa, oldószerek és súrolószerek nélkül
Garancia	Korlátozott, nem terjed ki a helytelen használatra vagy túlterhelésre
Doboz tartalma	Falitartó, szerelvények, kulcs, használati útmutató

Gyakran ismételt kérdések - TVSKNAVS502 KONIG

Hogyan kell telepíteni ezt a Konig TVSKNAVS502 fali tartót?

A telepítést szakembernek kell végeznie. Először rögzítse a fali lemezt a tömör beton falhoz vagy fagerendákhoz a sablon szerint. Fúrjon 7,5 cm mély lyukakat 10 mm-es betonfúróval a műanyag dübelek számára. Ezután szerelje fel a képernyőt a lemezre a kompatibilis VESA szabványok szerint (75/100/200/400 mm). Használja a mellékelt kulcsot a meghúzáshoz, ne húzza túl.

Milyen képernyőtípusok kompatibilisek ezzel a tartóval?

Ez a fali tartó LCD, Plazma és projektor képernyőkhöz készült, amelyek megfelelnek a VESA 75/100/200/400 mm szabványoknak. Ellenőrizze a rögzítési pontokat a készülék hátulján.

Mekkora a tartó által elviselhető maximális súly?

A pontos teherbírás nincs megadva, de elengedhetetlen, hogy a fal elbírja a berendezés összsúlyának háromszorosának megfelelő biztonsági tényezőt. Soha ne lépje túl a megengedett terhelést, különben a garancia érvényét veszti.

Telepíthetem ezt a tartót gipszkarton falra?

Nem, a használati útmutató határozottan ellenjavallja a gipszkartonra vagy fa panelekre történő telepítést. Csak tömör betont vagy fagerendákat használjon.

Hogyan állítható be a tartó dőlésszöge?

A dönthető modelleknél óvatosan húzza meg a bal és jobb felső éleket a szög beállításához. Használjon keresztfejű csavarhúzót a döntő mechanizmus rögzítéséhez a kívánt pozícióban.

Milyen gyakran kell ellenőrizni a telepítést?

Egy hónappal a telepítés után, majd hathavonta ellenőrizze, hogy a tartó megfelelően van-e rögzítve, és hogy a csavarok és anyák nem lazultak-e meg. Laza esetén erősítse meg az érintett pontokat.

Mit tegyek, ha hiányzik egy alkatrész a dobozból?

Kezdés előtt győződjön meg arról, hogy minden alkatrész jelen van és sértetlen. Hiányzó vagy sérült alkatrész esetén hagyja abba a telepítést, és lépjen kapcsolatba a forgalmazóval a csere érdekében.

Használhatom ezt a tartót nem VESA képernyővel?

Ez a tartó a VESA 75/100/200/400 mm szabványokhoz készült. Ha a képernyője nem VESA kompatibilis, speciális adapterre lesz szüksége. Ellenőrizze a használati útmutatóban a rögzítési pontok kompatibilitását.

Milyen szerszámok szükségesek a telepítéshez?

Szüksége lesz egy fúrógépre 10 mm-es betonfúróval, egy vízmértékre, egy keresztfejű csavarhúzóra a döntéshez, és a mellékelt kulcsra. Fagerendákhoz használjon gerendakeresőt.

A garancia fedezi a károkat, ha rosszul szereltem fel a tartót?

Nem, a korlátozott garancia nem terjed ki a helytelen használatra, túlterhelésre, helytelen szerelésre vagy jogosulatlan módosításokra. A garancia megőrzése érdekében feltétlenül kövesse az utasításokat.

HASZNÁLATI ÚTMUTATÓ TVSKNAVS502 KONIG

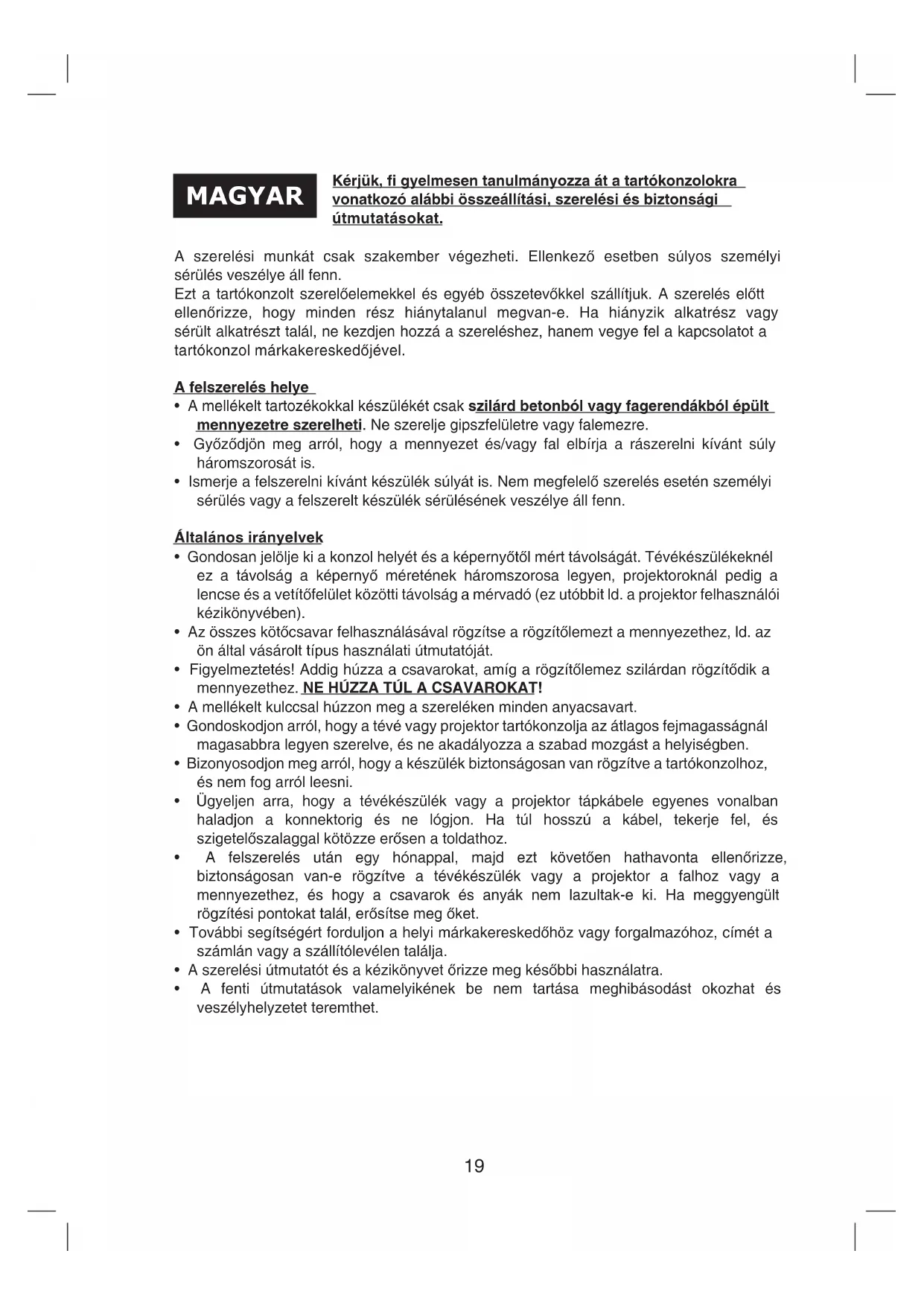

Kérjük, fi gyelmesen tanulmányozza át a tartókonzolokra vonatkozó alábbi összeállítási, szerelési és biztonsági útmutatásokat.

A szerelési munkát csak szakember végezheti. Ellenkező esetben súlyos személyi sérülés veszélye áll fenn.

Ezt a tartókonzolt szerelőelemekkel és egyéb összetevőkkel szállítjuk. A szerelés előtt ellenőrizze, hogy minden rész hiánytalanul megvan-e. Ha hiányzik alkatrész vagy sérült alkatrészt talál, ne kezdjen hozzá a szereléshez, hanem vegye fel a kapcsolatot a tartókonzol márkakereskedőjével.

A felszerelés helye

• A mellékelt tartozékokkal készülékét csak szilárd betonból vagy fagerendákból épült mennyezetre szerelheti. Ne szerelje gipszfelületre vagy falemezre.
• Győződjön meg arról, hogy a mennyezet és/vagy fal elbírja a rászerelni kívánt súly háromszorosát is.
• Ismerje a felszerelni kívánt készülék súlyát is. Nem megfelelő szerelés esetén személyi sérülés vagy a felszerelt készülék sérülésének veszélye áll fenn.

Általános irányelvek

• Gondosan jelölje ki a konzol helyét és a képernyőtől mért távolságát. Tévékészülékeknél ez a távolság a képernyő méretének háromszorosa legyen, projektoroknál pedig a lencse és a vetítőfelület közötti távolság a mérvadó (ez utóbbit ld. a projektor felhasználói kézikönyvében).
• Az összes kötőcsavar felhasználásával rögzítse a rögzítőlemezt a mennyezethez, Id. az ön által vásárolt típus használati útmutatóját.
• Figyelmeztetés! Addig húzza a csavarokat, amíg a rögzítőlemez szilárdan rögzítődik a mennyezethez. NE HÚZZA TÚL A CSAVAROKAT!
• A mellékelt kulccsal húzzon meg a szereléken minden anyacsavart.
• Gondoskodjon arról, hogy a tévé vagy projektor tartókonzolja az átlagos fejmagasságnál magasabbra legyen szerelve, és ne akadályozza a szabad mozgást a helyiségben.
• Bizonyosodjon meg arról, hogy a készülék biztonságosan van rögzítve a tartókonzolhoz, és nem fog arról leesni.
• Ügyeljen arra, hogy a tévékészülék vagy a projektor tápkábele egyenes vonalban haladjon a konnektorig és ne lógjon. Ha túl hosszú a kábel, tekerje fel, és szigetelőszalaggal kötözze erősen a toldathoz.
• A felszerelés után egy hónappal, majd ezt követően hathavonta ellenőrizze, biztonságosan van-e rögzítve a tévékészülék vagy a projektor a falhoz vagy a mennyezethez, és hogy a csavarok és anyák nem lazultak-e ki. Ha meggyengült rögzítési pontokat talál, erősítse meg őket.
• További segítségért forduljon a helyi márkakereskedőhöz vagy forgalmazóhoz, címét a számlán vagy a szállítólevélen találja.
• A szerelési útmutatót és a kézikönyvet őrizze meg későbbi használatra.
• A fenti útmutatások valamelyikének be nem tartása meghibásodást okozhat és veszélyhelyzetet teremthet.

A felszerelés művelete

1. lépés:

Fordítsa meg a képernyőt, és helyezze puha, lapos felületre. Jelölje ki a hátlapján a szerelési pontokat.

Az LCD képernyők gyártói közül sokan a VESA szabványt alkalmazzák. Ez fi zikailag meghatározza a szerelési felüleleteket. Az LCD konzolt a VESA 75/100/200/400 normákhoz igazítva szállítják.

A Plazma képernyőket előre kialakított furatokkal szállítják.

Megjegyzés! Ne húzza túl a tartókonzol rögzítőcsavarjait, mert a menet készüléken belüli részei megsérülhetnek.

Mielőtt hozzálatna a felszereléshez, jelölje ki az LCD vagy PLAZMA tévékészülék optimális helyét.

2. lépés:

Szerelje fel a fali rögzítőlemezt a mellékelt rögzítőelemekkel és csavarkulcsokkal.

Megjegyzés! A csavarokat egyformán húzza meg, mert a rögzítőlemez egyenetlen felfekvése kihatással lehet a további szerelési munkára. Ne húzza meg túl nagy erővel. Ez utóbbiak be nem tartása a csavarokban túl nagy feszültséget kelthet, és azáltal nagymértékben gyengül a tartóerejük.

Felszerelés szilárd betonfalra: Alaposan vizsgálja át azt a falfelületet, amelyre az LCD vagy PLAZMA tévét vagy projektort fel kívánja szerelni. Ellenőrizze, nincs-e rajta sérülés, nem lazult-e meg a beton.

Vigyázat! Óvatosan fúrjon bele a betonból vagy fagerendából épített falba, mert lehetnek benne elektromos vezetékek vagy vízcsövek. A fali rögzítőlemezt sablonként használva jelölje ki a furatok helyét.

3” [\~7,6 cm] mélységű lyukat fúrjon (10 mm-es) közetfúró fejjel. Tegye be a műanyag horgonyokat a furatokba, és addig ütögesse őket, amíg az alátétek a betonfallal egy szintbe nem kerülnek. Helyezze a lemezt a betonfelületre, és lassan húzza meg a horgonyok anyáit.

Felszerelés faoszlopokból épült felületre:

Érzékelő műszerrel (külön beszerezhető) keressen egy faoszlopot a felszerelés kívánt helyének közelében.

Megjegyzés! A faoszlopok általában 1,5" – 2" [\~3,8 cm – 5 cm] szélesek, és egymástól 16" [\~40,6 cm] távolságra vannak elhelyezve, az egyes oszlopok középpontjától számítva. Azt javasoljuk, hogy egynél több faoszlopot is keressen, hogy megállapíthassa a köztük lévő távolságot. A falazatba éles szerszámmal behatolva állapítsa meg a faoszlop valódi középpontját. A fali rögzítőlemezt sablonként használva helyezze fel függőlegesen a lemez alját. Jelölje ki a furat helyét a falon, ügyelve arra, hogy a középponti csavarfuratokat használja fel. A jelölések vízszintes elrendezését ellenőrizze vízszintmérővel.

3. lépés:

Billenthető típusoknál fi noman nyomja meg a képernyő felső bal és jobb szélét, hogy a konzolt a képernyő kívánt billentési szögének megfelelően állítsa. Csillagfejű csavarhúzóval állítsa a billentő szerkezetet a kívánt helyzetbe. Az LCD tévék tartókeretei úgy készülnek, hogy billentési szögüket megtartsák, ha a monitor hátulját ujjheggyel érintik. Ha a képernyőt a billentő szerkezettől távolabbra kívánja tartani, csavarja a csillagfejű csavart a kívánt szögbe.

4. lépés:

Amikor a plazma tévé már rajta van a felszerelt tartókereten, a készüléket az optimális végleges elhelyezés érdekében a fali rögzítőlemez acélrúdjain fi noman csúsztatva oldalirányban még mindig mozgathatja.

KORLÁTOZOTT JÓTÁLLÁS

• Nem vállalunk felelősséget és jótállást, ha a meghibásodás a készüléken végzett változtatás vagy módosítás következménye, vagy helytelen használat miatt a készülék megrongálódott.
• Jótállási igény bejelentésénél a tartókonzolt az eredeti vásárlási okmánnyal együtt vissza kell juttatni a márkakereskedőhöz vagy forgalmazóhoz.
• Ez a jótállás nem terjed ki az alábbiakra:
  • A tartókonzol túlterhelése,
  • Helytelen használat,
  • Természetes elhasználódás,
• Súrlódás okozta sérülések,
• Festési hibák,
• Kilazult csavarok, anyák vagy szíj okozta meghibásodások,
• Ha mennyezeti tartókonzolt falra, vagy fali tartókonzolt mennyezetre szerelnek,
• Az útmutatóban meg nem adott módon történő, hibás használat,
• Illetéktelenek által végzett módosítások vagy javítások,
  • Balesetböl származó kár,

Karbantartás:

- Csak száraz ronggyal tisztítsa. Tisztító- és súrolószereket ne használjon.

Általános tudnivalók:

• A kivitel és a műszaki jellemzők előzetes értesítés nélkül is változhatnak.
• Minden logó, terméknév és márkanév a saját tulajdonosának márkaneve vagy bejegyzett márkaneve, és azokat ennek tiszteletben tartásával említjük.
