MANUAL DE UTILIZARE Sporty 755 WAYSCRAL

Vä mulțumim și vä felicităm că ați achiziționat bicicleta asistată electric Wayscral.

Această bicicletă este destinată utilizării de agrement, pentru mersul prin pădure, pe drumuri de pământ sau în oraș. Această bicicletă nu este destinată pentru utilizarea în concursuri, pe zgură, la coborâre sau freestyle.

Această bicicletă este echipată cu un sistem de asistență electrică la pedalare care facilitează orice deplasare. Asistența electrică are ca obietiv completarea pedalării. În momentul în care începeti să pedalăti, motorul se declanșează și vă va ajuta la effort. Asistența variază în funcție de viteza bicicletei, importanța demarajului, mai puțin susținută atunci când bicicleta este lansată apoi dispare atunci când bicicleta atinge cai 25 km/h.

Este important să păstrați ghidul care vă va permite să reglați și să întrețineți bine bicicleta acest manual trebuie ciliți înainte de prima utilizare.

Această bicicletă Wayscral pentru adulți, asistată electric, a fost concepută în conformitate cu normele europene: EN 14766 și EN 15194 care sunt în conformitate cu normele de securitate.

REZUMAT

I. AVERTISMENTE/PRECAUTII 92

II. PRIMA PORNIRE/SETARI 92

1) Punerea în aplicare a elementelor de securitate 92

2) Sa și ghidon 92

3) Anvelope 94

4) Frâne 95

5) Vileze 95

6) Furcă 96

7) Alte piese 96

III. ASISTENȚĂ LA PEDALARE, BATERIE ȘI ÎNCĂRCĂTOR 97

1) Asistență la pedalare 97

2) Baterie 99

3) încârcător 101

IV. ÎNTRETINERE 102

1) Revizii 102

2) Întreținere generală 102

V. SERVICE POST-VANZARE 103

1) Plese de schimb 103

2) Garantie aplicabilă 103

3) Funcționare și depanaj 103

Anexe: specificații tehnice 105

I. AVERTISMENTE/PRECAUTII

Alegeți un loc sigur, departe de circulatie pentru a vă familiariza cu noua bicicletă. Asistența se poate declanșa cu forță, asigurăți-vă că ghidonul este drept și că vederea este clară. Înainte de fiecare utilizare trebuie să va sigurată că bicicleta este în stare generală bună. Mai muit, circulata pe drumurile publice impune respectarea codului rutier și a regulilor de circulatie. Începând cu 1 septembrie 2008, biciclistii trebuie să poate noaptea, în afara aglomeratei, o vestă reflectorizantă. Societatea MGTS nu își asumă nicio responsabilitate în cazul în care conducătorul bicicletei nu respectă reglementările în vigoare. În cazul anor conditii climatice neobisnuite (ploaie, frig, noapte...), fiți deosebit de atenți și adaptați în consecință atât viteza căt și reacțiile. Atunci când transporta bicicleta în exteriorul vehiculului (support bicicletă, portbagaj acoperiş...), este recomandabil să scoateți bateria și să o stocați într-un loc temperat.

Atenție : Ca orice component mecanic, o bicicletă este supusă unor uzurii și eforturilor ridicate. Diferite componente mecanice pot reacționa diferit la uzură sau la folosire. În cazul în care durata de viață pentru un component a fost depășită, acesta se poate rupe dintr-o dată riscând să provoace ranîrea biciclistului.

Fisurile, zgârieturile și decolorările în zonele supuse la eforturi ridicate indică faptul că piesa a depășit durata de viață și trebuie înlocuită. En cas de doute, n'hésitez pas à rencontrer nos techniciens, ils vous

Deși bicicleta Wayscral a fost pregătită foarte minuțios în atelierele noastre, este important ca înainte de utilizare să vă asigurați de următoarele puncte.

1) Punerea în funcțiune a elementelor de securitate

Illuminat

Un sistem de iluminat vă este furnizat, acesta este compus din două reflecto în farul din față și unul roșu fixat pe port-bagalul din spate), un far în față și unul în spate, alte două reflectoare portocalii poziționate între spițele roților, anvelopele reflectorizante vă vor permite să fiti văzuți din lateral.

Far fatä

Bicicleta electrică Sporty 755 este echipată cu o iluminare față de înaltă calitate cu LED deja instalată pe bicicletă.

Pomiti/opriti lumina apăsând pe întrerupătorul de pe lampă

Dacă doriți să schimbați bateriile, introduceți-le respeclând polaritatea celor 3 balerii (LR6 AA).

Lumină spate

Bicicleta electrică este echipată cu o iluminare spate inclusă în baterie. Porniți/opriți lumina spate apăsând pe întrerupătorul de pe lampă.

Dacă doriți să înlocuiți bateriile, introduceți două baterii (LR6 AA) respectând polaritatea acestora.

Purtarea căstii

Este recomandată purtarea unei căști de protecție mai ales pentru copii.

Casca garantează o reducere a leziunilor craniene în caz de cădere. Pentru mai multe informații, adresați-vă distribuitorului dumneavoastră.

Sonerie

Soneria vă permite să fiti auziți de la o distanță de 50 m.

Trebuie să verificați ca poziția de în care este montată pe ghidon să o facă ușor de utilizat.

2) Reglarea ghidonului și a șelei

Este important să faceți reglajele bicicletei după morfologia dumneavoastră.

Sa

Pentru a asambla șaua pe tijă strângeți șurubul la cuplul recomandat în tabelul cupluriilor prezentat în paragraful 4.2 Întreținere generală

Reqlarea înăltimii seii

Pentru a verifica înățimea corectă a șelei, trebuie să fiți așezați și cu picioarele drepte, cu călcăiu pe pedală (fig. A). In timpul pedalării, genunchiul lejer îndoit (fig. B).

Atenție, şaua nu trebuie extinsă dincolo de limita marcată pe tijă: Inserare minimă

Blocare rapidă

Bicicleta dvs, este echipată cu o blocare rapidă pentru a bloca lija șeii pe cadru. Pentru o mentinere eficientă, reglați piulita de reglare și acționați maneta de blocare cu mâna. Ghidon Pentru a asambla ghidonul pe brat, strângeți cele 4 șuruburi ale brațului la cupulul recomandat în tabelul cuplurilor de strângere prezent în paragraful 4.2 Întreținere generală. Asigurată-vă că ghidonul este centre pe brat cu ajutorul marcaului de pe ghidon.

Brat

Pentru a demonta bratul ghidonului, desfaceli complet şurubul de sus și slăbili şuruburile bratului. Pentru remontare, strângeti din nou şurubul de sus pentru a regla jocul în direcție apoi strângeti şuruburile bratului la cuplul recomandat în labelul cuplurilor de strângere prezent în paragraful 4.2 Întreținere generală.

Vä recomandäm ca această operațiune să fie efectuată de un tehnician calificat.

Reglarea înăltimii bratului

Bicicleta dvs. este echipată cu un braț de tip Headset. Reglarea înățimii ghidonului necesită schimbarea poziției inelelor de reglare dintre braț și rulmentul superior. Vă recomandăm ca această operațiune să fie efectuată de un tehnician calificat. Pentru utilizarea în condiții de siguranță, verificați în mod regulat funcționarea direcției.

3) Pneumatiques

Bicicleta Sporty 755 este echipată cu roți de 27,5 de inchi (27,5").

Periodic, verificati presiunea anvelopelor. Circulataja cu pneurile insuficient umflate sau mult prea umflate poate afecta performanța, poate provoca o uzură prematură, ducând la deteriorarea jantelor, diminuarea durateai de viață a bateriei sau creșterea riscurilor de accident. Pentru utilizarea în condiții de siguranță, verificati periodic starea jantelor. În cazul unei uzuri importante sau a unei crestături vizibile pe pneuri, înlocuiti-le înainte să utilizati bicicleta.

Dimensiunea pneului este

		Presiune
Model	Dimensiune	PSI	Bar
W755	27,5*2.10	32-44	2,2-3,0

Dimensiunea camerei de aer este de 27,5x2,10 (650B)

Ventil

Bicicleta dvs. este echipată cu ventil de tip Schrader

Dispozitiv de blocare rapidă a rotilor fată și spate

Rotile bicicletel sunt echipate cu un dispostliv de blocare rapidă. Acest dispostliv de blocare permite menținerea rolii față pe furcă și a rolii spate pe cadru. Pentru o menținere eficientă, reglăți piuliița de reglare și acționați maneta de blocare cu mâna. Dispostivul de blocare rapidă trebuie să marcheze picioarele furcii și ale cadrului când este închis în poziția blocat. La fiecare operatiune de reglare, verificați centrarea rolii în raport cu furca și cadrul.

Acelaşi text ca la Sporty 645

4) Frâne

Mânerul din dreapta activează frâna spate, în timp ce mânerul din stânga activează frâna din față. Este recomandabil să repartizați în media forța de frânare la 60/40 între față și spate.

Bicicleta Wayscral este echipată cu 2 frâne cu disc hidraulic cu un disc cu diametrul de 180 mm în fată și cu diametrul de 160 mm în spate.

Nu pulverizati niciodată ulei sau orice alt material lubrifiant pe disc sau plăcuțe, de exemplu în timpul întretinerii lantului sau a schimbătorului. Dacă se întâmplă acest lucru, trebuie să schimbați plăcuțele sau să le degresați.

Înlocuirea plăcutelor de frână.

Contactați un tehnician calificat pentru a înlocui piesele uzate cu piesele de schimb adecvate.

Atentie

După utilizare, discurile de frână devin foarte calde. Nu alingeti discul imediat după utilizare, riscați să suferiti arsuri.

Întretinerea frânelor hidraulice

Schimbarea lichidului hidraulic este o operațiune delicată. Contactați unul dintre tehnicienii noștri de la centrul Norauto pentru a efectua această operațiune.

Pentru utilizarea în condiții de siguranță, verificați periodic starea frânelor.

Avertisment: în caz de ploaie sau vreme umedă, distanțele de frânare sunt mai lungi.

5) Utilizarea și reglarea schimbătorului pentru schimbarea vitezei

Modelul Sporty 755 este echipat cu un schimbător spate, lantul este tensionat automat. Sporty 755 este echipată cu o transmisie Shimano cu 10 viteze. Utilizați comanda de viteză din dreapta pentru a acționa schimbătorul spate.

Comanda schimbătorului spate (manetă dreapta)

Apăsați pe levierul mare pentru a deplasa lanțul de pe pinionul mic pe un pinion mai mare. Puteți schimba până la trei viteze în accelași timp prin apăsarea levierului.

Apăsați pe levierul mic pentru a deplasa lanțul de pe pinionul mare pe un pinion mai mic.

Plus grand pignon Galeguide Şurub de reglare limitator inferior Şurub de reglare limitator superior

Schema schimbätor spate

Reglarea pentru sistemele de schimbător externe. Schimbătoarele sunt echipate cu două şuruburi opritoare superior și inferior. Aceste opritoare permit definirea intervalului de deplasare a schimbătorului.

Reglajul schimbătoarelor este efectuat cu ajutorul moletei. Această moletă vă permite să reglati tensiunea cablului schimbătorului

Moletă de reglare întindere cablu

6) Furcă

Blocarea furcii

Bicicleta este echipată cu o furcă blocabilă. Pe căile de rulare, puleți bloca furca pentru a ameliora randamentul bicicletei. Actionați moleta pentru a bloca furca.

Rotiți moleta pentru a bloca furca

Reglare pretensionare

Tecnologia de amortizare se bazează pe un arc elicoidal reglabil pretensionat pentru a defini duritatea.

Rotiți moleta pentru a regla pretensionarea

7) Alte piese

Roată și motor

La pornirea motorului poate apărea un mic zgomot. Acest zgomot este normal pentru că motorul pormește și asistă la pedalare. Zgomotul poate deveni mai important atunci când este motorul este foarte solicitat.

III. Asistență la pedalare și baterie

1) Asistentă la pedalare

Consola este compusă din 2 componente, un ecran LCD și o manetă de comandă.

Maneta de comandă este formată din 5 butoane, această manetă vă va permite să efectuați toate reglajele necesare pentru utilizarea corectă a consolei dvs.

A B C D E

A: Sus

B:Jos

C: lumină ecran

D: On/Off

E: Mod

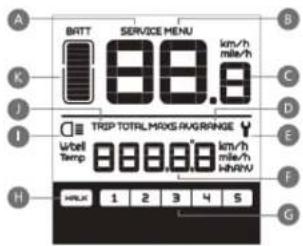

Consola Sporty 755 este multifunctională:

BATT SERVICE MENU km/h 88.8 TRIP TOTAL MAX AVG RANGE Well Temp km/h mile/h km/h mile/h HALL 1 2 3 4 5 A B C D E F G

A: Intretinere

B: Meniu

C: Viteză (Km/h sau Mlle/h)

D: Mod viteză

(viteză medie, viteză maximă)

E: Cod eroare

F: Indicare distantă

G: Mod asistentä

H: Mod pieton

1: Illuminae ecran

1: Mod distantö

(distantă porcure, distantă totală)

K: Nivel de încărcare a bateriei

Apăsați pe butonul (D) pentru a porni consola. Tineți apăsat 2 secunde pe același buton pentru a opri sistemul.

Reglare niveluri de asistentă

Apăsați pe butonul + (A) sau butonul - (B) pentru a selecta nivelul de asistentă.

Sunt disponibile 5 niveluri de asistentă:

- 1: Asistentă slabă

- 2: Asistentă medie

- 3: Asistentă importantă

4: Acistontã putornipõ

5: Acistentă maximă

B. Resistance maxima

SHTT 0.0 THSP 68.2°C SHTT 17.8 THSP 68.8°C 1

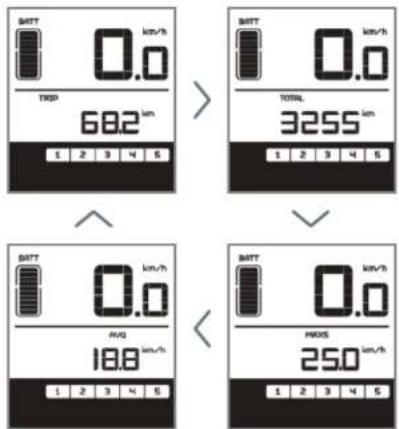

Reglarea modurile de viteze și de distanță

Apăsati pe butonul (E) pentru a schimba modurile de viteză sau de distantă

BATT 0.0 TKBP 682 um 1 2 3 4 5 BATT 0.0 TOTAL 3255 um 1 2 3 4 5 BATT 0.0 RAG 18.8 um/h 1 2 3 4 5 FIOS 250 um/h 1 2 3 4 5

Ordinea de defilare a functiilor este următoarea:

Distanța parcursă (TRIP) => Distanța totală (TOTAL) => Viteza maximă (Maxs) => Viteza medie (AVG)

Resetarea distantelor

Apăsati de două ori pe butonul (E) la un interval mai mic de 0,3 secunde.

Ecranul intră în starea meniu (ecran tc). Apăsați pe butonul + pentru a reseta distanțele și vitezele.

Apâsați două secunde pe butonul în pentru a aprinde iluminarea ecranului. Efectuați aceeași operațiune pentru a opri ecranul.

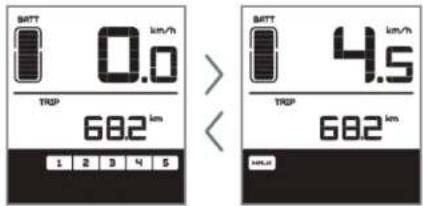

Asistență 6 km/h

Apăsați pe butonul „-” limp de două secunde pentru a porni asistența 6 km/h (mod pieton) Cât eliberati butonul, asistența se oprește.

BATT 0.0 TRIP 68.2 km 1 2 3 4 5 BATT 4.5 TRIP 68.2 km km

Resetarea funcților

Apâsați simultan pe butoanele + și = timp de 1 secundă pentru a reseta o funcție. Această manipulare este valabilă pentru funcțiile AVG Speed (viteză medie), Max Speed (viteză maximă), Trip (distanță parcursă) și Time (durată).

Nivel de încărcare a bateriei

Nivelul de încărcare este afişat pe ecran

Indicarea încărcării în funcție de numărul de segmente prezente:

10 : >90%	4 : 35% < C < 45%
9 : 80% < C < 90%	3 : 25% < C < 35%
8 : 70% < C < 80%	2 : 15% < C < 25%
7 : 60% < C < 70%	1 : 5% < C < 15%
6 : 50% < C < 60%	0 : C < 5%
5 : 45% < C < 50%

2) Baterie

Nu deschideti și nu încercați niciodată să reparați bateria fără autorizația prealabilă a producătorului cu riscul de a deteriora componentele și a anula garantia. Păstrați bateria departe de materialele combustibile și de foc.

Bicicleta dvs. Wayscral este echipată cu o baterie litiu de 36 V/11 Ah. Aceasta este dotată cu un încărcător special pentru această bicicletă.

Înainte de a utiliza bicicleta, vã recomandâm să încârcați complet bateria.

Bateria este furnizată cu încărcare minimă, este FOARTE IMPORTANT SĂ EFECTUATI O

ÎNCĂRCARE DE MINIMUM 2 ORE LA FIECARE 2 LUNI, CHIAR DACĂ NU FOLOSITI BICICLETA.

Pentru a încărca corecl baleria, procedati după cum urmează:

Asigurati-vă că bateria este deblocată, scoateți-o din locaș.

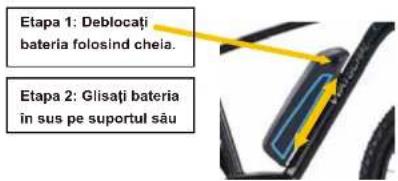

Etapa 1: Deblocați bateria folosind cheia. Etapa 2: Glisați bateria in sus pe suportul său

Glisați capacul din plastic care protejează priza pentru a efectua branșarea. Fixați bine capătul încărcătorului în priza din spatele bateriei.

Conectati stecărul la o priză electrică și verificati dacă LED-ul se aprinde pe încârcător.

O reîncârcare completă durează între 6 și 7 h. Deconectați încârcătorul de la priză atunci când procesul de încârcare este terminat.

Nu uitati să blocati bateria în timpul instalării pe bicicletă.

Bateria este echipată cu un indicator de încărcare. Apăsati pe buton pentru a afișa nivelul de încărcare a bateriei.

Buton pentru testarea stării de Încărcare a bateriei

Autonomia bateriei

Bateria este supusă unui rodaj. Acesta va avea autonomia definitivată după zece utilizări.

După încărcarea bateriei, este recomandabil să o lăsați să nu o folosiți timp de 20-30 de minute înainte de utilizare.

Autonomia este cuprinsă între 40 și 50km.

Această gamă de autonomie depinde de cele mai mulți factori de utilizare :

- Alegerea modului de asistare

- Greutatea utilizatorului

- Denivelarea rotii

- Umflarea anvelopelor

- Vântul

- Efort de pedalare furnizat

- Demaraj si frecventă de oprire

- Temperatura exterioară

Avertismente, precautii

Se recomandă să reîncărcați bateria în mod regulat, sau după fiecare utilizare. Nu există niciun efect

de memorie asupra acestor baterii.

Pentru a maximiza durata de viață a bateriei este recomandabil să :

- evitati locurile calde (temperatura ideală 20C)

- să lăsați bateria să se răcească 30 de minute după utilizarea bicicletei

Precautii de utilizare

- Utilizați bateria doar pentru bicicleta în cauză.

- Utilizați numai încărcătorul specificat, furnizat pentru a încărca bateria.

- Încârcați bateria doar într-un loc bine ventilat.

- Nu expuneți bateria la căldură și nu o încărcați în razele directe ale soarelui.

- Nu demontați sau modificati bateria.

- Nu conectati conexiunile (+) si (-) bateriei cu un obiect metallic.

- Nu expuneti bateria la lichide.

- Nu utilizati o baterie deteriorată.

- Nu continuati să încărcați baleria în cazul în care încărcarea nu este completă în timpul teoretic de

âncărcare.

- Nu utilizati bateria în cazul în care aceasta emite un miros neobișnuit, o căldură neobișnuită sau

dacă ceva nu vi se pare normal.

- Nu lăsați bateria la îndemâna copiilor.

- Reîncârcați bateria înainte de o depozitare prelungită și efectuați acceasi operație și după această

depozitare.

Respectati instructiunile de pe etichta încârcătorului bateriei.

Durată de viață a bateriei

Bateriile pot suferi o învechire a performanțelor după un număr mare de încârcări. Aceasta va depinde de obiceiurile de utilizare ale bicicletei. În mod general, apaciatea energetică va fi redusă de la 20 la 30% după 500 de cicluri (încârcare și descârcare) pentru bateriile cu litiu și după 300 de cicluri pentru bateriile cu plumb.

Trebuie să duceți bateriile uzate în magazinul de unde le-ati cumpărat sau într-un depozit specializat în reciclare. Mai ales nu aruncați bateria în natură la sfârșitul vieții acesteia.

3) Chargeur

Încârcător

Nu utilizati decât încărcătorul care este furnizat împreună cu bicicleta electrică. Evitați orice contact cu apa în timp ce baleria este la încărcat. În cazul în care o priză intră în contact cu apa, țtergeți bine înainte de orice utilizare.

Precautii de utilizare:

- Citiți manualul înainte de a utiliza încărcătorul.

- A nu se utiliza în exterior sau a nu se expune la ploaie.

- Nu scurt circuitati pinii încărcătorului utilizând un obiect metalic.

- Nu demontați sau modificați încărcălorul, în caz de probleme, duceli încărcătorul la un tehnician calificat.

- Întotdeuna puneti încărcătorul într-un mediu bine aerisit și uscat.

- Atenție: Gaz exploziv, Evitați flamele și scânteile. Asigurați o aerisire suficientă în timpul încărcării. Nu utilizați încărcătorul cu un cablu de alimentare sau cabluri deteriorate. Nu atingeți încărcătorul cu măinile ude.

- Asigurati-vă că priza încărcătorului este conectată corect la reteaua de alimentare.

- Deconectati alimentarea înainte de a conecta sau deconacta conexiunile batariei.

- Nu atingeti încărcătorul prea lent în timpul încărcării (există riscul de arsură superficială).

- Nu pozitionati încărcătorul într-un mod instabil.

- Nu acoperiți încărcătorul pentru a evita supraîncălzirea în timpul încărcării.

- Acest încărcător a fost conceput pentru încărcarea baterilor de Litiu (exceptia bicicletei Basy315:plumb), nu încărcati alte tipuri de baterii.

- Nu utilizati o baterie nereincărcabilă.

- Acest aparat nu este destinat utilizării de către persoane (sau copii) cu capacități fizice, senzoriale sau mentale reduse, sau cu lipsa de experiență și cunoștințe, cu excepția cazului în care acestea sunt date de o persoană responsabilă pentru siguranța lor, sunt supravegheate sau instruite cu privire la trebuie aruncat la gunoi.

utilizarea aparatului.

- Supravegheati copiii pentru a vă asigura ca nu se vor juca cu acest aparat.

- A nu se lâsa la îndemâna copiilor, acest produs nu este o jucârie.

- Nu expuneti produsul la o sursă de căldură.

- Nu scufundati produsul în apă.

- Cablul flexibil extern al acestui produs nu poate fi înlocuits în caz de deteriorare a cablului, produsul trebuie aruncat la gunoi.

IV.ÎNTRETINERE

1) Revizii

Remarcă: Pentru a asigura securiatea și a menține componentele într-o condiție bună de funcționare, trebuie să faceți verificarea bicicletei periodic la furnizorul dumneavoastră :

Prima revizie : la 1 lună sau la 150 km

- Verificați închiderea elementelor : manivelă, roată, șa, pedale, ghidon, suport șa.

- Verificarea funcționării transmisiei și a asistenței.

- Verificarea și reglarea frânelor.

- Tensiunea și/sau devoalarea roților.

În flecare an sau la 2000km

- Verificarea nivelului de uzură (toampoane sau plăcute de frână, transmisie, pneuri).

- Controlul rulmentilor (butucul pedalier, roli, direcție, pedale).

- Controlul cablurilor (frâne, schimbâtor).

- Verificarea iluminatului.

- Tensiune și/sau devoalarea roților

La fiecare trei anis au la 6000km

- Schimbarea transmisiei (lanț, roată de rezervă, țeavă).

- Schimbarea anvelopelor

- Verificarea uzurii rotilor (spite, jante).

- Tensiune și/sau devoalare roți

- Schimbarea saboților de frînă sau a plăcuțelor de frână.

- Controlul functiilor electrice.

2) Întreținere generală

Bicicicleta necesità întreținere regulată pentru securitatea dumneavoastră dar și pentru a mări durata de viață. Este important să controlați periodic elementele mecanice pentru a vă asigura de înlocuirea corespunzátoare a pieselor uzate sau care prezintă urme de uzură. Pentru o utilizare în siguranță, verificati cu regularitate starea frânelor și a jantelor.

Curățare

Curățarea trebuie făcută cu un burete, o găleată cu apă caldă și săpun cât și un jet de apă (fără presiune). Curățați părțile laterale ale jantelor și saboții de frână cu alcool sau acetonă. Fiți alenți să nu utilizați un jet de apă sub presiune.

Lubrifiere

Lubrifierea este esențială pentru diferite componente care sunt în mișcare pentru a preveni coroziunea acestora, aceasta trebuie realizată regulamentar pe rulmenți pe bilesituatți pe axa roților, lant, schimbător și cabluri de comandă.

Este recomandabil să utilizați ulei specific pentru lanț și schimbător. Trebuie să utilizați vaselină/ unsoare pentru celelalte componente.

Verificări periodice

Strângerea şuruburilor : manetă, manivelă, pedale, șa.

Cuplurile de închidere aplicabile sunt urmátoarele

Componente	Cuplu recomandat(NM)	Sfraturi speciale
Manivelă pe motor	12-14
Pedale sau manivele	30	Ungeti blocajele
Blocarea șeloi pe furculită.	5-6
Blocarea șelei pe umeras	5-6
Manetă frână	3-5
Etrieri de frână	5-7.5
Șa	5-7.5
Colier tijă șa	/	Blocare rapidă
Roată cu motor	/	Blocare rapidă

Celelalte cupluri de inchidere depind de dimensiunea piulitelor : M4: 2,5 à 4.0 N.m. , M5: 4.0 à 6.0 N.m. , M6: 6.0 à 7.5 N.m.

V. SAV

1) Piesele de schimb

Diferite elemente de uzură sunt elemente standard. Înlocuiti întotdeauna piesele uzate și/sau înlocuiti-le

cu piese identice disponibile la vânzare sau la furnizorul dumneavoastră.

Atenție : Ca orice component mecanic, o bicicletă este supusă unor uzurii și eforturilor ridicate. Diferite componente mecanice pot reacționa diferit la uzură sau la folosire. În cazul în care durata de viață pentru un component a fost depășită, acesta se poate rupe dintr-o dată riscând să provoace rânirea biciclistului.

Fisurile, zgârieturile și decolorările în zonele supuse la eforturl ridicate indică faptul că piesa a depășit durata de viață și trebuie înlocuită.

2) Garantle aplicabilă

Noi am fost foarte alenji la proiectarea și fabricarea bicicletei pentru ca aceasta să vă aducă o întreagă satisfactie. Totuși, în cazul în care se constată că produsul dumneavoastră este defect, beneficiați de o garanție comercială de la dala achiziționării de :

• Garantie pe viata pentru cadru

• 2 ani pentru motor

- 1 ani pentru piese, cu exceptia pieselor de uzură (anvelope, camere, plăcuțe de frână, mânere, șa, cablu).

- 2 ani pentru batriile cu litiu și 6 luni pentru bateriile cu plumb. (Aduceți bateria uzată în magazin, aceasta va fi reciclată)

Pentru a pune în aplicare această garanție, utilizatorul trebuie să se prezinte cu produsul la distribuitor, împreună cu bonul de casă și factura.

Această garanție, este aplicabilă în țara de unde ați făcut achizitja, acoperă toate defectele produsului care nu permit o utilizare normală.

Nu acoperă defectele datorate unei întrețineri incorecte, unei utilizări necorespunzătoare, sau dacă recomandările furnizorului nu au fost respectate. Garantia nu acoperă uzura normală a pieselor legate de utilizarea produsului.

Garantul este : contact: www.norauto.com

Garantia comercială de mai sus nu limitează dreptul cumpăratorului de a acționa în cazul defectelor ascunse sau de neconformitate, așa cum este prevăzut în diferite țări Europene. Pentru mai multe informați, vă rugăm să consultați legesiația în vigoare a țării.

3) Funcționare și depanare

Bateriile cu litiu

Lumina galbenă a încârcătorului nu funcționează în timpul încârcării,

• Asigurati-và că ați conectat corect conectorii.
  Lumina galbenă a încârcătorului nu devine verde.
• Opriti alimentarea, după 5 secunde apoi conectați alimentarea sectorului, poate continua să încarce.
  Lumina galbenă a încârcătorului devine imediat verde.
• Verificați dacă bateria este complet încărcată.

Functionare și depanare

In caz de defectiune, pe ecran apare simbolul și este afisat un cod de defectiune.

BRTT SERVICE 30 TROP 68.2 km

Cod de eroare	Problemă
03	Problemă conexiuni frăne
06	Protectie la tensiune prea mică
07	Protectie la tensiune prea mare
08	Problemă senzor hall motor
10	Supraîncălzire motor
11	Senzor de temperatură variator defect
12	Senzor de curent defect
13	Senzor de temperatură baterie defect
21	Senzor de viteză defect
22	BMS baterie defect
30	Problemă de comunicare cu variatorul

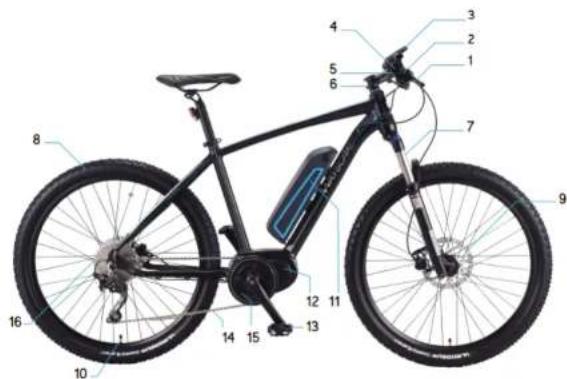

Anexă: Caracteristici tehnice

(2) Manetă schimbător de viteze

(7) Suspensie față

(12) Control

(3) Ecran

(8) Anvelopa

(13) Pedală

(4) Ghidon

(9) Frane cu disc (10) (eutile de jave

(14) Lant

(5) Claxon

(10) Ventil de Janta

(15) Motor

Sporty 755

Sarcină maximă	100 kg (utilizator + încărcătură + bicicletă)
Viteză maximă cu asistență	< 25 km/h
Autonomie	40-60km
Motorizare	Motor electric	Pedalier fără perii c.c.
	Putere max.	250 W
	Tensiune	36 V
Baterie	Tip	Litiu
	Tensiune	36 V
	Capacitate	36V
	Greutate	11 Ah
	Timp de încărcare	3 kg
	Număr de cicluri	500-800
Încărcător	Specificații	Tensiune de intrare 220 V
		Tensiune de ieșire 42 V
Greutate totală bicicletă (cu baterie)	22Kg
Dimensiune bicicletă	180cm x 62cm
Dimensiune anvelope	27,5" x 2,10

RU
