Tip de produs	Bicicletă cu asistență electrică (VAE)
Marcă	Wayscral
Model	Basy 315
Utilizare prevăzută	Cale urbană, drum asfaltat
Sarcină maximă (utilizator + încărcătură + bicicletă)	110 kg
Viteză maximă asistată	25 km/h (conform reglementării europene)
Autonomie	25 până la 40 km
Motorizare	Motor electric DC Brushless, 250 W, 24 V
Baterie	Plumb, 24 V, 10 Ah, greutate 9 kg
Timp de încărcare baterie	4 până la 6 ore
Număr de cicluri baterie	Aproximativ 300 de cicluri (încărcare/descărcare)
Dimensiuni bicicletă (L x Î)	197 x 62 cm
Greutate totală (cu baterie)	30 kg
Dimensiunea anvelopelor	26 x 1,95 țoli
Presiunea recomandată a anvelopelor	40-65 PSI (2,8-4,5 bar)
Frâne	V-brake (frâne cu saboți) sau frâne cu disc
Viteze	Derulator exterior, 3 până la 8 viteze
Iluminare	Far față cu baterii (2x LR6 AA), stop spate cu baterii
Portbagaj	Sarcină maximă 15 kg
Niveluri de asistență	3 moduri: Low, Medium, High (selecție prin butoane + și -)
Întreținere și curățare	Curățare cu burete și apă cu săpun, evitați jetul de înaltă presiune; ungere regulată a lanțului și a rulmenților
Garanție	Cadru: pe viață; Motor: 2 ani; Piese (cu excepția uzurii): 1 an; Baterie plumb: 6 luni

Întrebări frecvente - Basy 315 WAYSCRAL

Cum să încărcați bateria Wayscral Basy 315 pentru prima dată?

La prima încărcare, asigurați-vă că încărcați bateria timp de cel puțin 6 ore. Utilizați exclusiv încărcătorul furnizat cu bicicleta. Deconectați încărcătorul după terminarea încărcării.

Care este autonomia Basy 315 în utilizare reală?

Autonomia anunțată este de 25 până la 40 km, dar poate varia în funcție de mai mulți factori: nivelul de asistență utilizat, greutatea utilizatorului, diferența de nivel, presiunea anvelopelor, vântul și temperatura exterioară.

Cum să reglați înălțimea șeii și a ghidonului?

Pentru șa, desfaceți colierul și ajustați înălțimea: în poziție șezând, călcâiul trebuie să se sprijine pe pedală, piciorul întins. Pentru ghidon, utilizați o cheie hexagonală pentru a desface șurubul furcii și ajustați înălțimea fără a depăși marcajul de ieșire maximă.

Care sunt modurile de asistență disponibile și cum să le utilizați?

Bicicleta oferă 3 moduri: Low (scăzut), Medium (mediu) și High (ridicat). Utilizați butoanele + și - de pe consolă pentru a schimba modul. Cu cât asistența este mai ridicată, cu atât bateria se descarcă mai repede.

Cum să întrețineți frânele Basy 315?

Pentru frânele V-brake, verificați ca saboții să fie la 3 mm de jantă și curățați regulat janta. Pentru frânele cu disc, nu pulverizați niciodată ulei pe disc sau pe plăcuțe. În caz de ploaie, distanțele de frânare cresc.

Ce trebuie făcut dacă apare un cod de eroare pe consola Basy 315?

Consola Basy 315 nu are cod de eroare avansat (spre deosebire de modelele City 515/525). În caz de problemă, verificați conexiunile bateriei și motorului și contactați dealerul dacă defectul persistă.

Cum să curățați și să ungeți bicicleta?

Curățați cu un burete, apă călduță cu săpun și un jet de apă fără presiune. Curățați flancurile jantelor și saboții de frână cu alcool sau acetonă. Ungeți lanțul, derulatorul și cablurile cu ulei specific, iar rulmenții cu grăsime.

Care este sarcina maximă pe portbagaj?

Portbagajul Basy 315 suportă până la 15 kg. Distribuiți sarcina în mod echilibrat și verificați ca nimic să nu atârne pentru a evita orice risc de accident.

Cum să depozitați bateria iarna sau în timpul unei inactivități prelungite?

Încărcați bateria înainte de depozitarea prelungită și efectuați o încărcare de 2 ore la fiecare 2 luni. Depozitați-o într-un loc temperat, ferit de căldură și umiditate.

Care sunt măsurile de siguranță esențiale de cunoscut?

Purtați o cască, respectați codul rutier, verificați starea generală a bicicletei înainte de fiecare utilizare (frâne, anvelope, iluminare). Purtarea unei veste reflectorizante este obligatorie noaptea în afara localității. Nu utilizați bicicleta în teren accidentat.

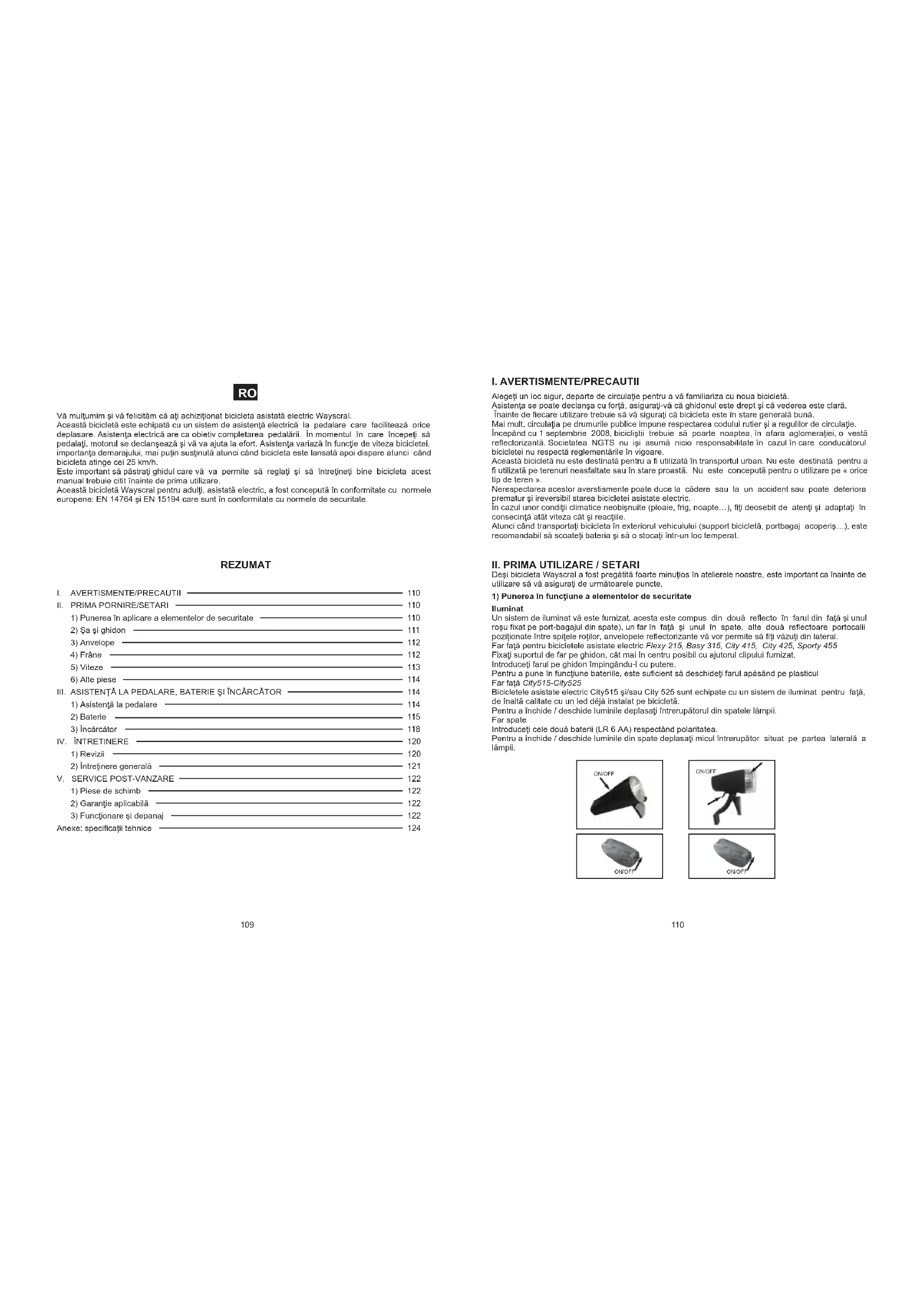

MANUAL DE UTILIZARE Basy 315 WAYSCRAL

Aceastà biclèctă Waysçral pentru adulti, asiastă electric, a fost concepută in conformitate cu normele europène: EN 17464 sj EN 15194 care sunt in conformitate cu normele de seculitate.

REZUMAT

I. AVERTISMENTE/PRECAUTII 110

II. PRIMA PORNIRE/SETARI 110

1)Punerea in aplicare a elementelor de securitate 110
2) Sā sī ghidon 111
3) An envelope 112
4)Frane 112
5)Viteze 113
6) Alte piese 114

III. ASISTENTÁ LA PEDALARE, BATERIE ŞİNCARÇATOR 114

1) Asistenta la pedalare 114
2) Baterie 115
3) Incarcator 118

IV. INTRETINERE 120

1) Revizii 120
2) Intretinere generalä 121

V. SERVICE POST-VANZARE 122

1)Piese de schimb 122
2)Garantie aplicabila 122
3) Functionare si depanaj 122

Anexe: specificati tehnice 124

I. AVERTISMENTPE/PRECAUTII

Alegel un loc sigur, departe de circulatie pursuant a vamamilianza cu noua bicicleta.
Asistenta se poate declanca cu fort, asigurat-va cghidonul estde drept si ca vederea este clara.
Inainte de ficareutilizaretrebuie sa va sigurati ca bicycliceta estin stare generala buna.
Mai mult, circulatia de drumurille pubicte impune respecteata codului rultier si a regulior de circulatie. Incepandcu 1 septembre 2008, biciclii trebule si poarte noaptea, in afara agglomeratie, o vesta reflectorizantaz, Sociatea NGTS nu isi asuma nico responsabillitate in czaln iare conducctorul biocletei nu respecita regelementar in vicoare.
Accastatbiclota nu estede destinatapentrua fiutilizatlatransportulurban.Nu estede destinatapentrua fiutilizatape terenunneasfaltate sau in stare proastau. Nuseste conceputapeutroutilizarepeorice tipde teretno
Nerespectarea acostar aversistamente poate duce la ca dedere sau la un accident sau poate detiora prematuri ig reversibil stare bicaledite aiastate electric.
In cazul unor condi t climate neobigniue (ploiae, frig, noaple...), fiie deosebit et alenj s adapalit in consecinat at atve zitea cati reactile.
Alunci candinistra biciedela en exteriorul vehicululuri (sopport bicidela, portbagaj acoperis...), esle recomadaban sa coatei bateria g si a o sta! Intr-un loc temperat.

II. PRIMA UTILIZARE / SETARI

Des bi cayas Wayscraf a st pre gati foarte mulos in ateliree noastre, este ma inante de utilise sà va asigurati de urmatoare punte.
1) Punerea in functiune a elementelor de securitate
luminat
Un somet de illuminat va este fumizat, acesta this compus din doua reflecto in farul din fatu si unul roso fixat pe port-bagajul din spate), un farin fata si unul in spate, alte doua reflectoare portocali positione intra spitele rotliar, anelopele reflectorizante va vor permse sa fitu vazui din laterale. Far fata pernt buciclette asistate electric Flexv 215. Basy 315, City 415. City 425. Sporty 455
Fixati suportul de far pe ghidon, cal mai in centru posibil cu ajutorul dipului fumizal.
Introduci feur pe ghidonmpingandu-l cu putere.
Pentru a pune infunctie baterillo, este sufficienti sa deschideto farul apasand pe plasticu Far fata City515-City525
Biciclele asistale electric City515 s/sau City 525 sunt echipate cu un system de iluminal pentru fa,
de inaltacalitate cu un led deja instalat pe bicicleta
Pentru a incide / descide luminile deplasa/ intrerupatorul din spatele lampi.
Intrudcali cele doua baleri (LR 6 AA) respectand polarileea.
Pentru inchide / desche luminile din spate deplasat micul intrerupator situat pe partea laterala a lampi.

Purtarea caskil

Este recomandata purtarea unei cashi de protecje mai ales pensu copii.

Casca garaneea reede a leziunilor craniene in cz de ca dede. Pentru mai multe informatiu, adresati-va distributoruluki dunmevaostua.

Sonerie

Soneria va permite sa fiti auziti de la o distanta de 50 m.

Trebuie sa verificatj ca pozitj de in care este montata pe ghidon sa o faca uor deutilizat.

2) Reglarea ghidonului si a selei

Este important sa faceti reglajele bicicletei dupa morfologia dumneavoastra.

Sa

Pentru a verifica nhatimea corecta a seleit, trebue sa fift asezati s ci picoarede strete, cu calciul pe pedala (fig. A). In timpul pedalarii, gonunchil lejeir inod (fig. B).

In timul regiarii selei in positza cea mojaas, asigurati-va ca aceasta nu atine nico componenta a bicycletei ca de exemullar carcas de protele a baterie.

De asemenea aveti grijia sa nu depositi ridicarea maxima.

Ghidon

Ghidonul bicycletei se regleaza atat in nallime cat si in inclinare,

Setari pentru biciclete Flexy 215, Basy 315, City 415, City 425, Sporty 455

Pentra aajsta inlntimea ghionulni, desurubati shrubul de inchidere co o cheie hexagonali Allen si ridatici tla inalntimea dorita (figura 1).

Atentu. nie ture băsă să ve sedâm semul din esire maxima a tijei de desupra setului din direcțe (figura2). Pernută răținlarneia ghodimulon. desurbarui bulur din fui cu a choe hexagonala Allen (figura 3)

Setari pentru City 515-City 525

Ridicati dispositivul de blocare aspanding butonunul negru spre fata apoi desurubat surubul de inchideru c u cheie hexagonala Allen si ridicati ta iina lalmea dorita.

Pentru a regla inclinarea ghidonului, ridicati dispositivul de blocare in acelaşi fel si ajustati ghidonul.

3) Pnouri

Verificati periodic presiunea pneurlor.

Circulatia cue preuilire insufficient umilfate sum multi prea umilfate poote afeita performanla, poote provoca o uzura prematura, ducand la detioriorea jantelor, diminuerea durateai de viata a bateriei sau

cresterea riscurilor de accident

In czul uneni uzuri importante sa u une crestaturi vizibile pe nuei, inlocui-ile inaunte sa utilizati bicyclete.

		Presiune
Model	Dimensiune	PSI Bar
Flexy 215	20*1,75	40-85	2,8-4,5
Basy 315	26*1,95	40-65	2,8-4,5
City 415	26*1,75	40-85	2,8-4,5
City 425 24*	.75 40-65 2,8-4,5
Sporty 455	28*1,5(700*35C)	50-85	3,5-5,9
City 515/525	26*1,75	40-85	2,8-4,5

4) Frane

Mannerul drept activeazfrana din spate, in timp ce manerul stang activeazfrana din fata.

Este recomandabil sa imparti fora medie de franare la 60/40 intre fatsi spate.

Bicicleta Wayscral poate fi echipata cu 2 tipuri de franare

Frane V-brake

Placutele de frana trebuie sa se Inchida in mod corespunzator pe marginea jantei (aproximativ 3mm). Starea jantei contribueie in mare masura la efficienca de franare, este deci recomandabil sa le curatati regularitate.

Trebue s paleuté obtnheputerea maxá de franare fára ca manerul sa atinga ghidonul. Dacu nu este czul, franele tbreue regla tegale.

Un sismel de piuila si contra piulilva va permitted sa regla forta de franare ca varia in tim in functie de uzura plicatelur de frana.

Sunubehita cruciforma cu resort va va permitted sa compensati uzura placuteor de frana si sa va asigurat de buna pozite a franelor de o parte si de alla a jantelor. Placutele de frana snt standard, trabuia sa le illocutie atunci cnd nu mai sunt VBizile.

Frane cu disc

Franèle ci discu curi nu necessities iatio intretirene. Cu toa steacea, nu trabuie sa uncarunjico uiei sa orice alt material lubricant pe disc sa piacule, de exemplu in timpu intretineri lar sau a schimbatorului. In czulin in care acesc se produce, trabuie sa schimbai piacule, sa le degreasa.

Averiment: In caz de ploiaie, distanlele de franare sunt prelungtie.

5) Setarea schimbatorului

Bicletele asistate electric Wayscral au Intre 3 i8 viteze interschimbabile manual. Utilizati manerul drept pertu a face schimbarea donita. Cu cat indicatorul este ridicat cu atat va fi mai difficil de pedalat si invers.

Setari pentru sistemele cu schimbator extern (Basy315, City 415 sI Sporty 455)

Schimbalorul esle echipat cu doua sunituri de oprine sus si jos. Selarea de precize se efectueaza cu ajurul roti. Este recomandinàs che schimbali Itoideauna vitezele atunci candi suntel in miscare pentalu a deleioria schimbalorul,

Setárl pentru systemul schlmbatorul Intern (Flexy 215, City 425, City 515 si City 525)

Pertu a seta schimbatorul intern Shimano Nexus, este sufficients avei cea de-a doua viteza In tuncture, sa aliajreperul galben mobil inte cele 2 linii fixate pe schimbator.

6)Alte piese

Portbagaj

Bicletele VAE Wayscral sunt vandute eu un port bagaj deja fixat. Sarcina maxima este de 25kg (cu exceptja bicletei Basy315:15kg), cu positilate de montarea a unui scaun pentru目前国内 copii sau une remori pe acest model.

Atunci candi portbagajul este incarcal, comportamentul biciclei poale fimoductal. Repartizai sarcina bagajeor in doua parti per for aurorica stabilitatea biciclei Orice bagai tue fa se fio mare bine fixat peportbagai, Inalnte de orice utilizeare esteimportant sverificata nimic nu atarns i risc sa se prindla roaata din spate a biciclei.

Bagajele nu trebule sa acopere reflectoarele sau luminile bicycletei.

Support

Inainte de oriceutilizare,verificatibine ca suportul sa fierecidat.

Roata sl motor

Dupra prima luná de utilizes, esta recommendabí sărçangei spitele pentru a limita impactul tracjuni din molorului pe roata din fata sau din spate.

La porrimea motorului poate aparea un mic zgromot. Acest zgromot este normal pentru ca motorul pornele si asist a pedalare. Zgromotul poate deveni mai important atunci cand este motorul este foarte solicitat.

III. PEDALAREA ASISTATA SI BATERIA

1) Pedalarea asistata

Flexy 215, Basy 315, City 415, City 425, Sporty 455

Afajul àv permette sa algeite 3 modee de ajutor la pedallare si a obtinete starea de incarcare a batiere.

3 modulo de asistente sunt disponibile: Low - Medium - High, pentru a schimba从而使utizi butoanele ^+ si-

Nu iuitai cau catt folosiji mai mout asistarea cu atat mai repede se va descaria batoria.

City 515-City525

Display-ul este compus din 2 parti, un ecran LCD s o manete de control.

Compusa din 2 butoane (Mod, sageataus,sageatajos),aceaastamaneita va permase saeffectua loate setanle necesse unei bune utilizeari a display-ului.

Display-ul bicycletei City515 g/s/sau City525 este multifunctional :

• (1) Indicador de Incarcare a bateriei
• (2 si 3) Ceas
  -4)Nivel de asistare (de la 1 la 5)
• (5) Viteză -kmf
• (6) Distantaparcursa
• (7) Distanla in km
• (8) Asistare la demaraj (6km/h fara pedalare)
  Coderoare

Apasati pe MODE pentru a porni display-ul. Mentinelapasalpe MODEpentrua inchide

Apāsāṭī n acelāṭi timpe « sāgēata sus » sī « sāgēatājos » timpe de 3 secunde pentru a intra in « setārī »

« sagea la sus » si « sagea la jos», pertru a confirmar utilizing MODE. Dupa ce aji confirmat trecej la urmatoa setare urmand ordine de mai jos.

Setari

• Ceas: cānd sunteti in modul setān, actualizāt āra sī minutele.

-Vitezama maxima

Pentru a raspunde reglementarii europene,

asistenta maxima a bicicletei City515 si/sau

City525 este selata la 25 km/h

Puteti seta viteza maimaintre 10 si 25 km/h.

Unitate de viteza

Puté algee entre unitàea MPH (mile pe ora) sau KnuH (kilometril pe ora). Unitáea de distanţa se seteăz in mod automat n functie de alegeera peare ajt făcot- o (MPH sau KnuH).

Diametril rotilor

Pertu a calcula distanta parcussa cat si viteza, display-ul trebuea sca uonoasca dimensionalura rotlor. Bicletele City515 s/sau City525 est echipata cu jante de 26 inch. valoarea implicita a display-ului este 26 de inchi

Utilizare

yiteza (yitezā de pedalare, yitezā medie, yitezā maximā).

Alunci cand incepe pedalarea, display-ul indicai automat yiteza.

Menteni apasat sageata sus in timpul pedalarii pentru a afisa viteza maxima (MAX).

Apasali din nou pentru a avea viteza medie (AVG).

• Nivelul de asistare

Putelj alege intre 5 niveluri de asistenta.

1 find asistenta minima si 5 asistenta maxima. Cu

cal esle mai ridicala asiislenla, cu alal mai repede

se va descarca bateria, Valoarea implicita este 1.

Aceastafunctie va poate ajuta pe drumurile accidentate si/sau foarte denivelate.

Pentru aporni aceastafucie,mentnel apasalpe sageataos

• Illuminatul display-ului

Menlinapasalpe《sagealaus》sImodeinmijloc>limped3secunde pentruailuminadisplay-ul.

Pentu a inlnci luminatul, reinepey aceea manipulare.

• Distanla parcorsa (Distanla in curs. distanla tocaia)

Apasay pe MODE pentru a comuta distanţa an curs (TRIP) la distanţa totala (ODO),

• indicator de incarceire

Starea de incarcare a bateriei este uor de citit pe 6 nivele.

Pentu a incepe sa numarati de la 0, trebuie:
- Apasali pe mod pentru a descide display-ul.
- Apasati pe 3 secunde, in acelai tem, pe « sageatatus » si « sageatata » dos. - Apasati pe mod pentru a obriane ancrun de mai jos.

• Apasati pe « sageata dos » pentru a alunge la TC-Y precum mal jos.

• Validapasands pe Mode

2) Baterie

Cu ajutorul lacatului gi a pinilor prevazute in acest scop, rotii saua in sus pentru a putea sceate bateria din glisiera. Accesul la baterie este acum liber.

Introducej cheia bacteriie in incuetoarea de protecije si intoarciei n sens invers al aceler de caosorric apasand deasupra da debloca. Utilizati manerul prevazut in acesc scop penta elbera bacteria. Scoatej bacteria din locusal sau, Fixej bine vartul incarcalorului in priza situata. Conectei cablul de alimentare in priza electrica si verificatj alla toate cablunie sa fe introduse corct in priza.

O incarcare completa dureaza intre 4 sI 6 ore.

Debransati Incarcatorul de la prizat atunci cand incarcarea s-a terminat.

Nu uita sblocati baterla in timpul instalarli pe bicyclicta.

Autonomia baterlei

Bateria este supusa unui rodaj. Acesta va avea autonoma definitivala dupa zeceutilizari.

Dupa fncarcarea baterie, este recomandabil sa o lasa! sa nu o folosit timp de 20-30 de minute inante de utilizezare.

Autonomia bicycletelor asistate electric Wayscral este umatoarea:

Flexy 215, City 415, City 425, Sporty 455, City 515 et City 525

Bateria 36V6.6 Ah: 25-45 km Bateria 36V13,2 Ah: 60-80 km

Basy 315:25-40km Battery plumb 24V 10 Ah

Aceastagamadepindefecelemailmultifactordetutilizare:

-Alegerea modulul de asistare

Greutateautilizatorului
Denivelarea roti
- Umflarea anelopelon
Vantul
- E Jord de pedalare furnizat
Demaral sl frecventa de ordre
- Tempora lura exlenpar

Avertismente, precautil

Se recomanda s reincarcajbat bateria in mod regulat, sa dupa fiecare utilizez. Nu exista niciun efect de memorie asupra acsoter bateri.
Pentru a maximiza durata de viata a baleriei estre recomandabil sa
- evitati locurile calde (temperatura ideala 20C)
- sa lasati bateria sa se raceasca 30 de minute dupa utilizarea bicycletei
Precautij deutilizare:
- Utilizati baleria doar pentru bicicleta in cauza.
- Utilizati numai incarcatorul specificat, fumizat pentru a incarca bateria.
- Incarcati bateria doar intr-un loc blne ventilat.
- Nu expuneti bateria la caldur si nu o incarcati in razele directe ale soareluvi.
- Nu demonati tau modificati bateria.
- Nu conectati conexiunile (+) si (-) bateriei cu un objet metalic.
- Nu expuneti bateria la lichide.
- Nuutilizaiobateriedeteriorala.
- Nu continuati sá incarcati bateria in cazul in care incarcarea nu este completeness in timul teoretic de
ancarcare.
- Nu utilisebateria in cazul in care aceasta emite un miros neobignuit, o caldurare neobignuit sau dacă ceva nu vi se pare normal.
- Nu lasati bateria la indemana copilor.
- Reinicarcal bacteria inaive de depozitare prelungita s efecluai aceasa operatie si dupa aceastadepozitare.
Respectati instruclioni de pe elichta incarcatorului bateriei.

Durata de yiata a bateriei

Baterille pot suferi o invechire a performantelor dupa un numar mare de incarcari. Aceasta va depinde de obiceurile de utilizarare ale biciclelei. In mod general, apaciatea energetica va fi redusa de la 20 la 30% dupa 500 de cicluri (incarcare si descarcare) pentru baterille cu liliu si dupa 300 de cicluri pentru baterille cu plumb.

Treibue s ducei baterille uzate in magazinul de unde le-ati cmparat sau intr-un deposiz specializat in reciclare. Mai aleis nu aruncaj bateria in natura la sfrsiti vietii acestela.

3) Incarcator

Nuutilaj decal Incarcalorulcare estefumizat improuna bu bicicletalelectrica. Evitali orice contact cu apa in timpe bateria estela incarcat. In cazul in care o priza intrain contact cu apa, ttergeti bine inante de orice utilizez.
Precautii de utiliser:
- Citi便利 manualul inainte de a utilza incarcatorul.
- A nu se utilizes in exterior sau a nu se expune la ploaire.
- Nu scurt circuitati pini incarcatorului Utilizand un obiect metalic.
- Nu demontati sau modificati incarcatorul, in caz de probleme, duceti incarcatorul la un tehnician calificat.
- Intotdeuna puneti incarcatorul intr-un medlu bine aerisit si uscat.
- Alentie: Gazexploziv. Evitai flamele si scanteile. Asigurati o aerisre sufficiente in timpu incarcarii. Nu utilizai incarcatorul cu un cablu de alimentare sau caburi deteriorate. Nu atingeti incarcatorul cu mainile ude.
- Asigurati-vá cā priza Incarcatorului este conectata corect la reteaua de alimentare.
- Deconecta alimentarea inaine de a conecta sau deconacta conexiunile batariei.
- Nu atingeti incarcatorul prea lent in timpul incarcari (exista riscul de arsura superficiala).
- Nu positionali fncarcatorul intr-un mod instabil.
- Nu acoperiti incarcatorul pentru a evita supraincailzirea in timul incarcarii.
- Acest iacarat a fost conceput pentru incaraea baterril for Littu (excepta biclelet Basy315:plmb), nu incarati atle tipur de bateri.
- Nuutilizatiobaterie nereincarcabilä

• Acest aparut nu este destinat utilizari de catre persono (sau copi) cu capacitai fuzite, senzionaire sa mentale reduse, sau cu lipsa de exerientia si cunostinte, cu excepta czulain l inare cacestae sunt date de o persona responsabilita pentru sitiguranta lor, sunt supravegehale sau instrule cu privire la utilizinga aparatulii.

Supravegehei copii pntu a va asigura ca nu se vor juca cu acest aparat.
- A nu se lasa la indemàna copilor, acest produs nu este o jucárie.
- Nu expuneli produsul la o sursa de caldur.
- Nu scufundati produsul in apa.
- Cabuli flexibil exlern al acostui produs nu poate fi inlocuits in caz de deteriorar a cabuliui, produsul trebui aruncat la gunoi.

IV INTRETINERE

1) Revizii

Remarcà: Pouru a asigura securitate a siAmonge componente intr-o condite buna de functiOnare, trebule s facilef verificarea bicyclicete periodica la furizorul dumevaovastra:

Prima revizie : la 1 lunà sau la 150 km

• Verificati lnchiderea elementelor: manivela, roata, sa, pedale, ghidon, suport sa.
  -Verificarea functionarii transmisiei si a sistentei.
• Verificarea s i reglarea franelor.
  -Tensiunea s/sau devoalarea rotilor.

In flecare an sau la 2000km

• Verificarea nivelului de uzura (toampaene sau placule de frana, transmisie, pneun).
• Controlul rulmentilor (butucul pedalier, roj, directje, pedale)
• Controlul cablurilor (frane, schimbalor).
  -Verificarea iluminatului
  Tensiune si/sau devoalarea rotilor

La fiecare trei anis au la 6000km

• Schimbarea transmisiei (lant, roata de rezerva, teaya).
• Schimbarea anelopeler
  Verificareauzurjirrotilr(spitejante)
  Taneine gihh dghn
• Tenslune gisau devoalare roj
• Schimbarea sabotlor de frna sau a placutelor de frana.
• Controlul functilor electrice.

2) Intretinere generala

Bicicleta necessita intretnire regulatie perlu securitatea dumneavoastar di pera mair durata de viaj. Este importo sa controlai periodicele mecanie peru a va asgura de inocuirea corespunzatoare plesilier utzate sau care prezinta urme de uzurra.
Pentu eutilize in elquainto, verificati e regulaite o tese frinolr e i antolor.

Curatare

Curataea trebule fucta cun un burete, o galeata cun apa calda sapiun csi un jet de apa (fara presiune). Curatati partite laterale ale jantelior sabiolj de frana cu alcohol sa acetona. Fiti atenti sau nu utilizez un jet de apa sub presiune.

Lubrifiere

Lubrificera this esentejala pentru diferire componente care sunt in miscare pentru a preveni corziunea, acestora,aceaesta trebuie realizata regulamentar pe rulmenti pe bilestituaj pe axa rotlor, lant, schimbator si caburl de comanda.

Este recomandabil si utilizati uei specifico pentru Iant gi schimbator. Trebuie sautilz vaseinla unsoare pentru celalite componente.

Cuplurile de Inchidere aplicabile sunt urmatoarele :

Componente Cuplu reconnandat(NM) Sfaturi speciale
Pedale sa manivele	35-40
Manivelá pe cutie	40-45
Blocarea Şelai	18-20
Blocarea setului de directie	≥25
Manetă frână	2.5-4
Etrieri de frână	5-7.5
Sa	18-20
Colier tijă și	18-20
Roata cu motor / Roata fiirà motor	40-50/25-35
Portbagaj	8

Celelala cupluri de inchidere depind de dimensionuiea piulitleri: M4: 2,5 a 4.0 N.m., M5: 4.0 a 6.0 N.m., M6: 6.0 a 7.5 N.m.

VSAV

1) Piesele de schlmb

Diferite elemente de uzura sunt elemente standard, linocuiti intodeauna piesele uzate s/sau inolciutj-le ci puise identice disponibile la vanzare sul fumizonul dunneavoastra.

Atenje: Ca orice componente mecanic, o bicyclicte est supusa un ozurii si eforturilr indicate. Diferite componente mecanie pot reactiona diferir la uzura sau la folosire. I n czul in care durata de viata pentru un component a fost depasita, acesta se poate rupe dinr-o data riscand sa provoace ranirea bicyclicstituli.
Fisurile, gzareleturie s decolorarile In zonele supuse la esorturi ridicate Indca faptul ca piesa a depaigt durada de viata s tre buelo Incouta.

2) Garantie aplicabila

Noi am fostoarte atentl a proiectarea sI fabricarea bicycletei penta ca aceasta sa va educa o Intreag satisfactie. Totusi, in cazul in care se constala cca produsul durneavostra este defecl, beneficiatj de o garante commercia de la data achizitionarli de :

Garantie pe viaa penta prn cuadru Basy 315,City 415,City 425,Sporty 455,City 515 et City 525

• 5 ani pentru cadru:Flexy 215

2 ani penlru molor

• 1 an pentru体系建设，an inforiación de la calidad de la docultad, en el caso de la docultad, no. 2.

• 2 ani pentru batrilei cu litiu si 6 luni pentru baterilei cu plumb. (Aduceiei bateria uzata in magazin, aceasta va fi ancii)

Pentu a pune in aplicare aceastà garantie, Utilizatorul trebuie sa se prezinte cu produsl la distribuior, Impruna c bonul de casa si factura.

Aceastā garantè, este aplicabità in Jara de unde aj fácut achizitjia, acoperà totale defectele produsuliu care nu per utilizi normală.

Nu acoperà defecte datorale unei intreliner incorcète, unei utilizārì necorespunzàloare, sau dacà recomandarile furnizorului nu au fost respectate. Garantía nu acoperà uzura normala à pieselor legate de utilizarà prodsuluíl.

Garantuleste:contact:www.norauto.com

Garantia commerciale de mai sus nu limiteazà dreptul cumparatorului de a actiona in cazul defectelor ascunse sau de neconformitate, ansum crei在这e vizutān difere tāri Europene. Pentru mai multe informai, vi rugam s consulati tegeslatia in vigoare a tāiri.

3) Functionare si depanare

Baterile cu fitua

Lumina galbena a incarcatorului nu functioneaza in timpul incarcani.
- Asigurati-va ca ati conectat corect conectorii.
Lumina galbena a incarcatorului nu devine verde.
- Opriti alimentarea, dupa 5 secunde apoi conectati alimentarea sectorului, poate continua sa incarce.
Lumina galbena a incarcatorului devine imediat verde.
-Verificati daca bateria este complet Inc.
Baterille cu plumb
Lumina rosie a ancarcatorului nu fonctioneaza In timpl Incarcarll.
- Verificati daca ati conectat corect conectorii.
Lumina rosie a Incarcatorulji pu devline
- Oprili alimentarea dupa 5 secunde apoi conceclati alimentarea sectorului, poale continua sa incarce.
Lumina verte a Incarcatorului devine imediat verte.
- Verificati daca bateria este compleit incarcala

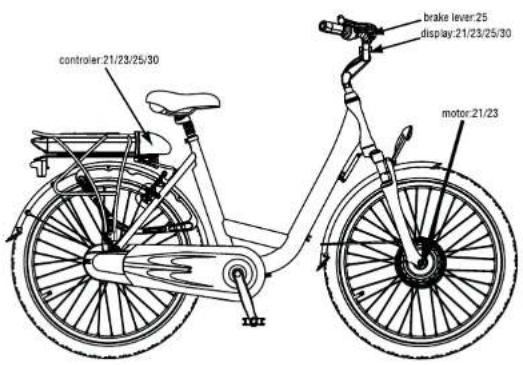

Cod de ergare display City 515

Anexá : Characteristic tehnice

Cod erare	Definitie	Soluti
21Probleme baterie		- Verificati dacă bateria a fost bile Incârcatacă - Verificati dacă batoria este bile coneată. Dacă ajungetă i systemul de blocare, batoria este bile platasă. - Verificati sigurantele
23	Probleme motor - conexione motor / schimbăr	- Trei cabluri transmit informaticile de la controller la motorși invers, Codul de ereare 23 va transmite că unui dincte acestocele cabluri nu mai functionează. - Contactați furnizorul
24	Probleme motor - senzor magnetic
25	Probleme senzor de frână
30	Probleme senzor / controller/pedalare

(1) Manela de frana

(2) Schimbātor maneta

(3) Sonerie

(4)Ghidon

(5) Far fata

(6)Display

(7) Sa

(8) Suspension fata

(9)FranaV-brake

(10) Pneur.

(11)Motor

(12) Valva de jante

(13)Sopport bicyclicte

(14)Pedals

(15)Protectie Jant

(16) Lant

(17) Far spate.

(18)Balerie.

(19)Portbaga

(20) Controller

Flexy 215

Încârcare maximã		110 kg (utilizator + Încârcare + bicyclette)
Viteță maximã cu asistentă < 25km/h
Autonomie 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-km		80km
Motorizare	Molor elecrînc	DC Brushless
	Putere maximã	250W
	Tensiune	36V
Baterie	Tip	Litiu
	Tensiune	36V
	Capacitate 6,6 Ah / 13,2 Ah
	Greutate 2,1 kg / 3,6 kg
	Periodeș de Încârcare	2,5-3h /5-6h
	Număr de cicluri	500-600
Încârcărțor	Specificații	Tensiune de intrare 230V
		Tensiune de leștre 36V
Greuteata totală a bicicletei (cu baterie 6,6 Ah)		20Kg
Dimenslunea bicicletei		145 x 58cm
		80 x 40cm (Dimenslunea bicicletei pliate)
Dimenslunea pneurilor 20 x 1,75 inci

Basy 315

Încârçătură maxima 110 kg (utilizator + Încârcare - biciclță)
Viteză maximă cu asistență < 25km/h
Autonomie 25-40km
Motorizare	Motor electric	DC Brushless
	Pulone maximă	250W
	Tensiune	24V
Baterie	Tip	Plumb
	Tensiune	24V
	Capacitate 10Ah
	Greutate 9kg
	Periodeș de Încârcare	de la 4 la 6 ore
	Număr de cicluri 300
Încârçător	Specificații	Tensiune de intrare 230V
		Tensiune de iesțre 24V
Greutatea totală a biciclței		30Kg
Dimensiunea biciclței 187 x 62cm
Dimensiunea pneurilor		26 x 1.95 inci

W415-425

Încârçăură maximă		110 kg (utilizator + Încârcare + biciclță)
Vileză maximă cu asistentă < 25km/h
Autonomie 36V 6,6Ah / 36V 13,2Ah		25-45km / 60-80km
Motorizare	Motor electric	DC Brushless
	Putere maximă	250W
	Tensiune	36V
Baterie	Tip	Litiu
	Tensiune	36V
	Capacitate 10Ah
	Greutate	6,6 Ah / 13,2 Ah
	Pereloadă de Încârcare	2,5-3h /5-6h
	Număr de cîluri 500-600
Încârçător	Specițații	Tensiune de intrare 230V
		Tensiune de iesțre 36V
		City 415 City 425
Greuteataa totală a bicicletei (cu baterie 6,6 Ah)		25Kg	24Kg
Dimensiunea bicicletei 175 x 62cm			170 x 62cm
Dimensiunea pneurilor 26 x 1.75 inci			24 x 1.75 inci

City 515-City 525

Încârcătură maximă		110 kg (utilizator + Încârcare + bicycletă)
Viteză maximă cu asistentă < 25km/h
Autonomie 36V 6,6Ah / 36V 13,2Ah		25-45km / 60-80km
Motorizare	Motor electric	DC Brushless
	Putere maxima	250W
	Tensiune	36V
Baterie	Tip	Litu
	Tensiune	36V
	Capacitate 10Ah
	Greutale	6,6 Ah / 13,2 Ah
	Periode de Încârcare	2,5-3h /5-6h
	Numar de ciclun 500-600
Încârcătator	Specificații	Tensiune de intrare 230V
		Tensiune de iesirne 36V
Greutatea totală a bicicletei (cu baterie 6,6 Ah)		24.5Kg
Dimensiunea bicicletei 179 x 62cm
Dimensiunea pneuner 26 x 1.75 inci

Sporty 455

Încârcătură maximă		110 kg (utilizator + Încârcare + biciclță)
Viteză maximă cu asistență < 25km/h
Autonomie 36V 6,6Ah / 36V 13,2Ah		25-45km / 60-80km
Motorizare	Motor electric	DC Brushless
	Putere maximă	250W
	Tensiune	36V
Baterie	Tip	Litiu
	Tensiune	36V
	Capacitate 10Ah
	Greutate	6,6 Ah / 13,2 Ah
	Periodeș de Încârcare	2,5-3h /5-6h
	Număr de cicluri 500-600
Încârcățor	Specificații	Tensiune de intrare 230V
		Tensiune de iesțre 36V
Greutea totală a biciclței (cu baterie 6,6 Ah)		25Kg
Dimensiunea biciclței 180 x 62cm
Dimensiunea pneulilor 28 x 1.50 inci

RU

Mb paBb, TcT bbl Kynnnn Hau BENOCINH c DononHnTEhBn 3eKTPoTARo Wayscal, n 5haroapm Bac 3a noNYkN.

BaB BenocnE 606pyo8aH 3neKpTgAorO, 60neruokoe neadnnpo8aHne,TO deNaet noe4kN ydyooie.

DOnonHHTBbIaTBA TReM HcTeIy DoONoNHTbPeNaIaPBOHnBeKAKToNkBObHNAHHeTe KPYNTbE NaNDAn, BKNIOHCTC DnBHTAEs NDoONHETBaYe CYNHc. CTAAYr MeHNCTBC TaB3OcIMHCTOM OCKOPOTENEOCHINEDA-60NtBSe PpN CTApTE, MEhIe PpaOzHnHOM eNOChnneJe HynBEAOT OCKOPOT25 KMJ.

Bakho CoaxahntbHaHctOaHy HnCTyPcNIOI nIra PabHbNHOpyenpNOBn I OJIoNHOoYXoa 3a BenoNCHEOM, O3HAnokMbTeC b Nepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepepe pe

HactoanBn enocaneDn 3aepocbIbx c dononHHTeHs HneKpTPOrRg WayscraP a3pa6OtaH B COOTBETCm C tpe6oBaHmM EBPoneckcx CTahdaptOB: EN 14764 n EN 15194, OTBEauoxHx HOPMAEoaacnCH.

CODEPKAHNE
