Tipo de produto	Bicicleta elétrica (BEA)
Marca	Wayscral
Modelo	Basy 315
Uso previsto	Via urbana, estrada asfaltada
Carga máxima (utilizador + carga + bicicleta)	110 kg
Velocidade máxima assistida	25 km/h (conforme à regulamentação europeia)
Autonomia	25 a 40 km
Motorização	Motor elétrico DC Brushless, 250 W, 24 V
Bateria	Chumbo, 24 V, 10 Ah, peso 9 kg
Tempo de carga da bateria	4 a 6 horas
Número de ciclos da bateria	Cerca de 300 ciclos (carga/descarga)
Dimensões da bicicleta (C x A)	197 x 62 cm
Peso total (com bateria)	30 kg
Tamanho dos pneus	26 x 1,95 polegadas
Pressão dos pneus recomendada	40-65 PSI (2,8-4,5 bar)
Travões	V-brake (travões de patim) ou travões de disco
Velocidades	Desviador externo, 3 a 8 velocidades
Iluminação	Farol dianteiro a pilhas (2x LR6 AA), luz traseira a pilhas
Porta-bagagens	Carga máxima 15 kg
Níveis de assistência	3 modos: Low, Medium, High (seleção por botões + e -)
Manutenção e limpeza	Limpeza com esponja e água com sabão, evitar jato de alta pressão; lubrificação regular da corrente e dos rolamentos
Garantia	Quadro: vitalícia; Motor: 2 anos; Peças (exceto desgaste): 1 ano; Bateria de chumbo: 6 meses

Perguntas frequentes - Basy 315 WAYSCRAL

Como carregar a bateria do Wayscral Basy 315 pela primeira vez?

Durante o primeiro carregamento, certifique-se de carregar a bateria por pelo menos 6 horas. Use apenas o carregador fornecido com a bicicleta. Desconecte o carregador após o carregamento estar concluído.

Qual é a autonomia do Basy 315 em uso real?

A autonomia anunciada é de 25 a 40 km, mas pode variar de acordo com vários fatores: o nível de assistência utilizado, o peso do utilizador, o desnível, a pressão dos pneus, o vento e a temperatura exterior.

Como ajustar a altura do selim e do guiador?

Para o selim, solte o aperto e ajuste a altura: na posição sentada, o calcanhar deve apoiar no pedal, perna esticada. Para o guiador, use uma chave hexagonal para soltar o parafuso da mesa e ajuste a altura sem ultrapassar a marca de saída máxima.

Quais são os modos de assistência disponíveis e como usá-los?

A bicicleta oferece 3 modos: Low (baixo), Medium (médio) e High (alto). Use os botões + e - no console para mudar de modo. Quanto maior a assistência, mais rápido a bateria descarrega.

Como fazer a manutenção dos travões do Basy 315?

Para os travões V-brake, verifique se as pastilhas estão a 3 mm da jante e limpe regularmente a jante. Para travões de disco, nunca projete óleo no disco ou nas pastilhas. Em caso de chuva, as distâncias de travagem aumentam.

O que fazer se um código de erro aparecer no console do Basy 315?

O console Basy 315 não tem código de erro avançado (ao contrário dos modelos City 515/525). Em caso de problema, verifique as ligações da bateria e do motor e contacte o seu revendedor se o defeito persistir.

Como limpar e lubrificar a bicicleta?

Limpe com uma esponja, água morna com sabão e um jato de água sem pressão. Limpe os flancos das jantes e as pastilhas de travão com álcool ou acetona. Lubrifique a corrente, o desviador e os cabos com óleo específico e os rolamentos com graxa.

Qual é a carga máxima no porta-bagagens?

O porta-bagagens do Basy 315 suporta até 15 kg. Distribua a carga de forma equilibrada e verifique se nada está pendurado para evitar qualquer risco de acidente.

Como armazenar a bateria no inverno ou durante uma inatividade prolongada?

Carregue a bateria antes do armazenamento prolongado e faça uma recarga de 2 horas a cada 2 meses. Armazene-a num local temperado, ao abrigo do calor e da humidade.

Quais são as precauções de segurança essenciais a conhecer?

Use capacete, respeite o código da estrada, verifique o estado geral da bicicleta antes de cada utilização (travões, pneus, iluminação). O uso de colete refletor é obrigatório à noite fora das localidades. Não utilize a bicicleta em todo-o-terreno.

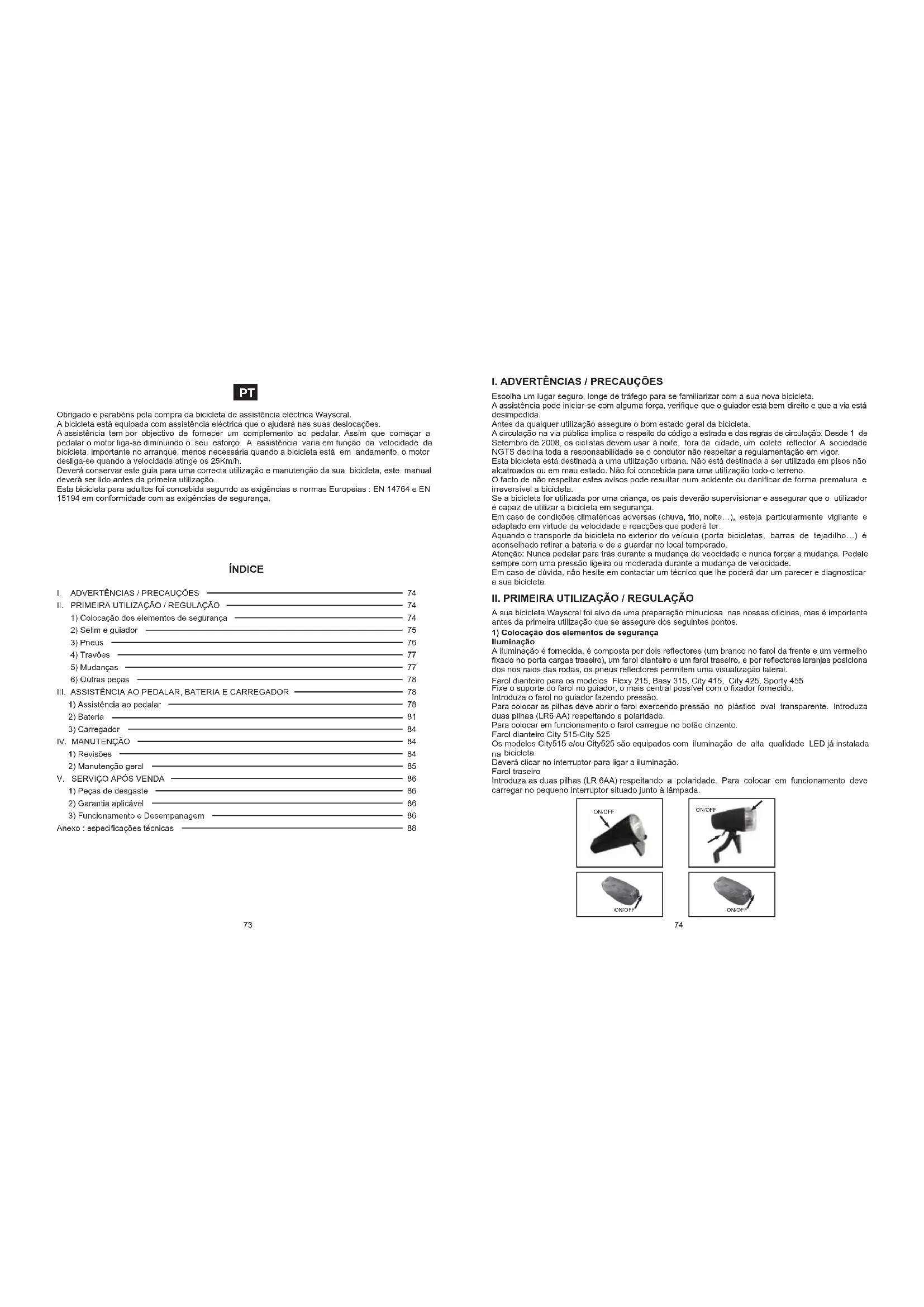

MANUAL DE UTILIZADOR Basy 315 WAYSCRAL

Obrigado e parabén sela compra da bicicleta de assistencia electrica Wayscral.

A bicycleta está equipada com assistência eletrica que o ajudará nas suas deslocations.

A assistência tem por objectivo de fornecer um complemento ao pedalar. Assim que cornerar a pedalar o motor liga-se diminuindo ou seu esforço. A assistência varia em função da velocidade da bicyclica, importante no arrangeque, menos necessária quando a bicyclica está em andamento, o motor desígua se quando a velocidade atinge os 25Km/h.

Devera conservar este guia para una correcta'utilisation e manutenao da sua bicycletra, estemanualdefer ser lido antes da primeira uso)..

Esta bucicleta para niños fos获利as segunde as exigencias e nomas Europeias : EN 14764 e EN 15194 en conformidade com as exigencias de segurar.

INDICE

I. ADVERTÉNCIAS / PRECAUÇÖES 74

II. PRIMEIRA UTILIZACAO/REGULAÇAO 74

1) Colocacao dos elementos de seguranca 74
2) Selim e guiador 75
3) Pneus 76
4)Travoes 77
5) Mudanças 77
6) Outras peças 78

III. ASSISTÊNCIA AO PEDALAR, BATERIA E CARREGADOR 78

1)Assistencia ao pedalar 78
2) Bateria 81
(3) Carregador 84

IV. MANUTENÇA 84

1)Revisoes 84
2) Manutenção geral 85

V.SERVIAGO APOS VENDA 86

1)Peas de desgaste 86
2) Garantia aplicável 86
3)Funciamento e Desempanagem 86

Anexo:specificaçõesétécnicas 88

I. ADVERTÉNCIAS / PRECAUÇÖSES

Escolha um lugar seguro, longe de trafego para se familiarizar com a sua nova bicicleta.
A assistência pode inicial-se com alguma coisa, verifique que o guião está bem direito e que a via está desimpedida.
Antes da qualquer utilização assegure o bom estado geral da bicicleta.
A circunção na via Pública implicá o respeito do礼仪 e a estrada e das regras de cirulação. Àspera 1 de Setembro de 2008, os ciclistemas devem serinaro, fora da idade, um colete reflector. A sociedade NGTS declina toda responsabilité se o condutor não respeitar a reguiamento é vigor.
Esta bicyclica está destinada a uma'utilisation urbana. Não está destinada a ser utilizada em pisos não alcattados ou em nuu estado. Não FOI concebida para uma'utilisation todo o terro.
O acontece não respettar these食欲s podere resultar num accidente ou danificar de forma prematura e irreversivel a bicyclica.
Se a biciclata for realizada por una或多, os paldewerho supervisionar e asseguir que outilzador é capaz de utilizear a biciclata en seguranza.
Em caso de condições climatéricas adversas (chuva, frío, noite...), esta particularmente vigilante e adaptado em virtude da velocidade e reacções que poder ser.
Aquando o transporte da bicletea no exterior do velocso (porta bicletas, barras de tejadinho...) e aconsehado retirar a baleria e de a guardar no local temporado.
Atença: Nunca pedalar paraTRS durante a昏迷a de velocidade e nunca forar a昏迷a. Pedale sempre com a pressao ligeira ou moderada durante a昏迷a de velocidade.
En caso de d��va, nao hesite em contactar um专业技术e que he podera dar um perecer e diagnosticar a sua bicyclicla.

II. PRIMEIRA UTILIZATION/REGULACAO

A sua bicicleta Wayscral fo alvo de uma preparacao minuciosa nas nosas ofocinas, mas é importante antes da primeira utilização que se assegre do seguimentos pontos.
1) Colocacao dos elementos de segurarca
Illuminação
A iluminação é fomecida, é composta por dois reflectores (um branco no farol da fronte e um vermelho fixado no porta cargas traseiro), um farol dienteiro e um farol traseiro, e por reflectores laranjas posicionais dos nos raios das rodas, os pneus reflectores permittem a visualização lateral.
Farol dlanteiro para os modelos Flexy 215, Basy 315, City 415, City 425, Sporty 455
Fixe o suporte do farol no guidor, o mais central possevel com o xfador fomecio. Introduza o farol no guidor fazer pressão.
Para colocar as pilhas devear o farol exercedo pressao no plastico oval transparente. Introduzao das pilhas (LR6 AA) respollando a foliaridade.
Para colocar en configuracion o farol carregue no bolão cinzano. Farol dienteiro City 515-City 525
Os modelos City515 e/ou City525 são equipados com illuminação de altaquality LED ja instalada na bicicleta.
Deverá fazer no interruptor para ligar a iluminação.
Farol traseiro
Introduza as dualas pilhas (LR 6AA) respettando a polaridade. Para colocar em funcaoamento devo carregarao no pouco interruptor situado junto à lmpada.

74

O uso de capacete

O uso de capacete é recomendado em particular para as crianças.

E sua garanla da diminucao de traumalismos cranianos em caso de queda. Para mais informacoes, consulte um vendedor.

Buzina

A buzina permite ser ouvido a 50m.
Verifique a posicao de montagem no guiador para ser de fácil aplicacao.
2) Regulacao do selim e guiador
É Importante adaptar as regulações à sua morfologia

Selim

Para verificar a alta correcta do seilim, ao sentar a pema devaré estacida com o calcanhar assente no pedal (fig. A). Quando pedalar sera ligeiramente flectada (fig. B)

Aquando a regulação do selim na sua posão mais boa asseguire que o mesmo não toca nenhum dos componentes da bicyclica, como por exemplo a proteção da bateria.

Evite não ultrapassar a altera maxima.

Guiador

O guiador tem regulação em allura e em inclinação.

Regulaao para os modelos Flexy 215, Basy 315, City 415, City 425, Sporty 455

Paraaabstalaltadoguiador,desaperteo parafuso defixacioncomuma chaveshexagonalAllen e levanteahastealeatalttasejada(figura1).

Atença, não deverá ver a marca de alta maior da haste de direcção (figura 2).

Para regular a inclinação do guidor, desaperte o parafuso de fixação com uma chave hexagonal Allen (figura 3)

Regulação para os modelos City 515-City 525

Levante a Iranca presionando o botão negro e desaperte o parafuso com uma chave hexagonal Allen, ajuste à格尔 de vez.
Para regular a inclinação, siga o mesmo processo e ajusé o guiador.

3) Pneus

Verifique periodicamente a pressao dos pneus.

Rolar com os pneus com uma pressão insufficiente ou com demasiada pressão pode diminuir o rendimento, provocar um desgaste prematto, deteriorar a jante, diminuir a autonoma e aumento o risso de acidente.

Se verficar um desgaste importante ou qualier problema nos pheus, substitua-os antes de usar a bicyclicte.

		Pressão
Modelo	Medida P	SI Bar
Flexy 215	20*1.75	40-65	2,8-4,5
Basy 315	26*1.95	40-65	2,8-4,5
City 415	28*1.75	40-65	2,8-4,5
City 425	24*1.75 40-65	2,8-4,5
Sporty 455	28*1.5(700*35C)	50-85	3,5-5,9
City 515/525	28*1.75	40-65	2,8-4,5

4)Travoes

O punho direito activa o travao traseiro, o punho esquerdo activa o travao dianteiro.
E recoméndé à repartir en matière à forca de travaçement a 60/40 entre o travaño dianteiro et traseiro. A sua bicyclica podera voir equipada como bois típos de travailagem.

Trayoes V-brake

As maxías devem fechar correctamente nas bermas das jantes. As pastillas de trabajo devem estar à mesma distança da jante (cerca 3mm). O estado do jante tem influência directa na eficácia da travagem, é aconseihelvé limpar regularamente.
Deve obter a potencia maxima de travagem sem que os punhos de travaço lo quigador, se não for caso devera regular os travoes.
- Umsysteme de porcas e contra porcas permite regular fora forca de travagem que varia em funcao do tempo e do desgaste das pastillas de travao.
- O parafunço em estrela com mola permille compensar o desgaste das pastihas e asseguir a correclata posicao na jente. As pastihas de travao são standard,deero se substituidas assim que deleimem de ser visisweis.

Travoes de disco

Os travos de disco nao necessitat demanutenacao.

No entanto, nunca colocque áleo ou及其他 lubricante no discoo o nas pastillas durante a manutenção da correrente ou desviador. Se o fazer devera mudar as pastillas ou desengordura-las.

Informação: Em caso de chuva as distacias de travaçagem são majores.

5) RegULAÇÃO do desviador

As bicyclicetas Wayscral tem entre 3 a 8 velocidades manuais.

Utilize a pegia direita para mudar as mudanças. Quanto mais elevado tiver o indicator maior sera a forca necessaria para pedalar.

Regulacao para os sistemas com desviador externo (Basy315, City 415 e Sporty 455)

O desviador está equipado com dois parafusos de paragem alta e baixa.

A regulação da precisão efeculdna-se com o selector.
E aconselhado efectuar as mudancas de velocidade em andamento para não danifiar o desviador.

Regulacao para os sistemas com desviador interno (Flexy 215, City 425, City 515 e City 525)

Para regular o desviador intero Shimo Nexus.
deve colocar a segunda mudança e alinhar a marca amelareVELM entre os arcs fixosdo desviador.

6) Outras peças

Porta-bagagem

Os modelos Wyscario são vendido com um porta bagagem fix. A sua全球最大 é de 25Kg (excepto Basy 315:15Kg), sera possé a fixação de umacadeira de孕期 ou um reboque novoestrato.

Com o porta-bagagem carregado o comportamento da bicicletta pode ser alterado.

Reparta a entregaPEGdois lados para estabilizar o voelcu. A bagagem devestar sempre bem fixo na porta-bagagem, antes de quemukulatio devera semverficar que nao está nada em risco de cair ou de prender-se na roda. As bagagem não develarou ocularas u Luzes e os reflectores da bicicleta. Descanso

Antes de utiliser verifiquee se o descanso está lev antioxidant.

Roda e Motor

Apos o 1^st mês de utilização é aconselhado apertar os raios para limitar o impacto da tracção do motor nas rodas.

Aquare a iagao do motor poder ocarrer um ligeiro barulho, e normal visto que o motor o esta a a judara pedalar. A intensidade do som poder es augmentar quando na sua velocidade maxima.

III. ASSISTÉNCIA A PEDALAR E BATERIA

1) Assistência a Pedalar

Flexy 215, Basy 315, City 415, City 425, Sporty 455

O display disponible escoher 3mosds de ajuda a pedalar e vericar o estado da bateria.

Os 3oples disponveis sao: Baixo - Medio - Alto, para mudar utilize os botes + e-

Não se esqueça que com a assistência em funcaoamento

a bateria irá descarregar mals depressa.

City 515-City525

O display é composto por 2 partos, um eira LCD e uma mane de controlo.

Composta por 3 botões (modo, mudança alta, mudança baixa),这是我bane permithe de efleuar todas as regulações necessarias para uma corretautilização.

O display da City515 e/ou City525 é multifunções:

-（1）Indicador de carqda bateria
(2e3)Relogio
- (4) Nível de assistência (1 a 5)
- (5) Velocidade -km/h
- (6) Distanca percorrida
(7) Distancia em km
- (8) Assistência ao arrangeque (6km/h sem pedalar)
- Código deerro

Carregue em MODO para inclar o display. Mantenha premido MODO para desligar.

Carreque ao mesmo tempo na "seta algo" e "seta boa" durante 3 segundos paraentrar no modo de regulacao.

Para realizar a regulacao utilizea "seta alto" e "seta bajo", para confirmar utilize MODO. Ao s a confirmacao pode passar aproxima regulacao.

Regulações

• Relógio: Actualize a hora e minutos

• Velocidade

Para responder à regulamento europea, a assistência maxima está regulada a 25Km/h. Podera regular a velocidade máxima entre 10 e 25Kmh.

• Unidade de velocidade

Poderá escolher entre a unidade MPH (milhes por hora) ou km/h (kilOMETros por hora). A unidade de distançarega-seautomática em função da escola da unidade de velocidade.

• Diametro das rodas

Para calcular a distancia percorrido o display necessita que iridique o tamarho das suas rodas. A City515 e/ou City525 está equipada com 26 polegadas, o valor por defeito sera de 26 polega das.

• Iluminação do display : 3 modelos de illuminação são disponweis.

Utilização

• Velocidade (velocidade ao pedalar, velocidade media, velocidade maxima)

Assim que Começa a pedalar o display indica automatisticamente a velocidade. Mantenhao pressionado "seta alta" quando é a pedalar para afixar a pedalagem Tmaxa (MAX). Pressione novamente para oblar a velocidade media (AVG).

• Nível de assistência

Podera escolher entre 5 niveis de assistencia.1 sera a assistencia minima e 5 a assistencia maxima.

Quanto maior o nivel de assistencia maior o desgaste da bateria. O valor por defeito sera 1. Utilize a "seta alto" e a "seta boa" para medar o nivel de assistencia

• Assistência ao arranque

A City515 e/ou City525 está equipada com umsystema de ajuda ao arranque. Sem pedalar, o motor var colocar a velocidade nos 6km/h.

Esta funcao permite ajudar nos caminhos mais desnilvave das.

• Iluminacao do display

Mantenha presionada“sela alla"e"como meio"durante 3 segundos para ligar a iluminação. Para desiguar a iluminação para o mesmo procedimento.
- Distancia percorrida (Distancia em uso, Distancia total)
Pressione MODO para passar da distancia em的方式来 (TRIP) para a distancia total (ODO) - Indicador de carota da baleria
O estado de energia está dividido em 6 niveis.

Para colocar o contour a 0, dev:
- Pressionar o modo ligar display.
- Pressionar na "seta alta" e "seta baixa" ao mesmo tempo durante 3 segundos.
- Pressionar no modo até chegar ao ecran abaixo.

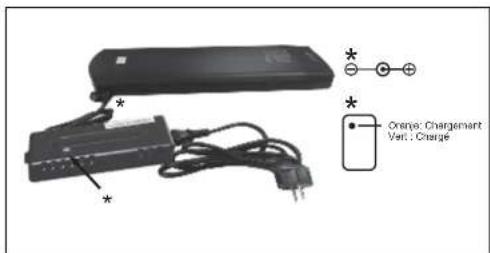

Conselho para primeira utilização

Deverá corregar a bateriaçoșs6horas na primeira carga.Permite initalizar.

A baleria é fomecida com uma carga minima, é Muito IMPORTANTE EFFECTUAR UMA CARGA MINIMA DE 2 H TODOS OS 2 MESES.

Floxy 215, City 415, City 425, Sporty 455, City 515 e City 525

Assegure que a bateria está desbloqueada e retire do encaixe. Fixar bem a bateria no encaixe.

Deslize a calxa de plastico protegendo a ficha para efectuar o correamento. Ligar o cabo de alimentacion numa tornaledelectrica e venfque que o LED acende no carregador.Conte entre 2,5-3h(bateria 36V6,6 Ah) 5-6h/bateria 36V13,2 Ah) para um carrage -menlo completo.Desconce o carregador da torna quando o processo de carrage estiver terminado.
No se esqueca de apelerar a sua baleria aquando da instalacion na bicidela.

Basy 315

Use o mecanismo para fazer virar o selim e poder extrair a bateria. O acesso a bateriatica livre.

Insira a chave da sua bateria na fechadura e rode no sentido contrario ao do relógio pressionando para abrir a fechadura. Utilize a pega para retrar a bateria. Retire a bateria do compartmento e fixe firmamente a extremidade do carregador na tomada no lado direito da bateria, depois faça deslarar a proteção em plastico. Conecle o cabo de alimentação numa tornado electrica e verifique se esta bem connectado.

Conte entre 4h e 6h para um corregamento completeness.

Desconecte o carregador da tomada aposo o carregamento terminar.

Nao se esqueça de truncar a baterla quando a colocar na bicicleta.

A bateria está sueja a uma rodagem. Atingira a sua autonoma maxima après umadezena deutiliza cses.

Apos a cargo da bateria, e aconseHado deixar repousar 20 a 30 minutoes antes deutilizar.

Aautonomia da bicyclicetae a segunte.

Aautonomia despendede alguins factores deutilização:

• A escolha do modo de assistencia
• O peso do'utilizar
• O desnivel da estrada
• O enchimento dos pneus
• O vento
• Esforço de pedalagem
• Arranque e frequência de paragem
• Temperature exterior

Avisos e Precauções

E recomendado carregar a bateria de forma regular ou apso cada utilizao. A bateria nao vicia.
Alim de maximizar a duração de vida da sua bateria e aconsehado:
- Evitar temperatasies elevadas (temperatura ideal de carga 20C)
- Deixar arrefecer a bateria durante 30 minuto s apoa autilizaçao.

Modo de emprego:

• Utilizar a bateria apenas na bicycletea.
• Utilizar apenas o carregador fornecido.
• Carregue a bateria num espaco bem ventilado.
• Não expo a bateria ao calor e não a correque ao sol.
• Não desmontar ou Mudrar a bateria.
• Não conectar as conexões (+) e (-) da bateria a um objecto metalálico.
• Nao expor a bateria a liquidos.
• Naoutilizaruma baleria danificada
• Não continue a carregar a bateria se a cargo não estiver completea quando temo recommendado de carra.
• Não utilize a bateria se encontrar um odor invulgar, se aquecer de maneira involgur ou se qualquer coisa não querçar normal.
• Não deixar a bateria ao alcance de criancas.
• Recarregar a baleria anles de um periodo de repouso prolongado e yollar a carregar aposo o repouso.
  Respeite as instruções indicadas na etiqueta do produits.

Duracao de vida da bateria

A bateria pode uma diminuição na sua performance após um grande número de cargas. Depende dohlenho de uso da bicicleta. De maneira geral a capacidade energetica sera reduzir em 20 a 30% comeca de 500 ciclo (carga e descarga) para as baterias de litto e de 300 ciclo para as baterias de chumbo.

Devera depositar a bateria Usada numa loja ou num deposito autorizzato e especializzato en reciclagem. Nunca devera delixhar a bateria na natureza.

3) Carregador

Utilize apenas o corregado que veo con sua biclada eletrica. Evidade o conto com a agua durante o correamento da bateria. Se por algouma razão se molhar, seque cuidadosamente antes de uso.
Precauques:
- Leia o manuaI antes de uso o carregador.
- Para utilização interior, não exponha à chuva.
- Nao provoque um curto-circuito nos pinos do carregador ao usar um objcto de metal.
- Não desmonte nem modifique o carreador em caso de problemas, leve o aparecido a um reparador
qualificado.
- Arume o carregarador num ambiente seco e bem yeptilado.
- Atença: gases explosivos. Evite chamas e falcas. Assegurar uma ventilação adequada durante a长约.
- Não use o carregarador com uma extensão ou tomada danificada.
- Não toque no carregarador com as mãos molhadas.
- Certifique-se de que o carregador está correctamente ligado à rede eletrica para carregar.
- Desligue a corrente antes de ligar ou desligar as conexoes da bateria.
- Nao toque no carregador por muito tempo durante o carregamento (risco de queimaduras superficiais).
- Não posicionar o carregarador de forma instavel
Nao cubra o carregador de forma evitar o aquecimento excessivo durante o carregamento.
- O corregado fol projectado para carregar baterias de Lithium (excepto Basy 315: acido), não corregue o tipo errado de bateria.
- Não utilize uma bateria não recarregavel.
- Este aparecido não deve ser'utilisation por pessoas (incluindo crínanas) com capacidades fisicas, sensorialis ou mentalis diminuidas, falda de experiencia ou conhecimiento, a menos, que tenham sidoiltradas atraves de uma persona responsavel de forma segura e com supervolvimento as instruções sobre o uso do aparecido.
- Devera supervisionar as criancas para garantir que não brincam com o aparelho.
- Manter fora do alcance das crianças, este produits não é um brinqueo.
- Não exponha o produits a uma fonte de calor.
- Nao mergulhe o produto.
- O cabo flexivel extemo deste produits não pode ser substituído; em caso de danos no cabo, o produits não devora serutilizados.

IV MANUTENÇA

1) Revisoes

Lembreança: Para asseguar a segurar e manter os componentes em boas condições devera fazer verificações periodicas no vendedor.

Primeira Revisao : 1 mês ou 150 km

• Verificacao do aperto dos elementos: manivela, roda, pedals, acento.

• Verificacao do functiOnamento da transmissao e assistencia.

• Verificacao e regulacao dos travoes
  Tensao e/ou rectificacao das rodas.

Todos os anos ou 2000km

• Verificacao dos niveis de desgaste (pastilhas de travao, transmissao, pneus).
• Controlo dos rolamentos (pedaleira, rodas, direcção, pedais).
• Controlo dos cabos (travoes, desviador).
• Verificacao de Iluminação.
  -Tensao e/ou rectificacao das rodas.

Todos os 3 anos ou 6000km

• Mudar a transmissao (corrente, bandeja de roda).
• Mudanca de pneus.
• Verificacao de desgaste das rodas (raios, jante).
  -Tensao e /ou rectificacao rodas.
  Mudancas de pastuilhas de travao.
• Controlo das funções electrolyicas.

2) Manutenção Geral

A bicicleta nécessita de una manutenção regular para sua seguranga mas también paraacular a sua duração. É importante controlar os elementos mecânicos periodicamente de forma a assegurar a substituição de peças usadas ou a Presence de peças desgastadas.

Para umautilização segura,controleregulamente o estado dos discos e das jantes.

Limpeza

Deve ser feita com uma esponja, um balde de agua tepida com sabão ou um jaclo de agua sem pressao. Limpe os flancos das jantes e as pastihas de travco com alcocu or acetona.NAO UTILIZE UM JACTO DE AGUA COM PRESSAO.

Lubrificacao

A lubrificacao es essential para os differentes componentes em movimentacao para evaporar corsoa, deve ser realizada regularmente nos rolamente situados no eixo das rodas, corrente, desviador e cabos de commando.

É aconsehado a utilização de oleo specifico para a corrente e desviador. Podere usar lubricante para os outros componentes.

Controls regulars

Apertar os parafusos : alavanca, manivela, pedais...

Os parafusos a aplicar sao os seguintes

Componentes Parafuso	Indicado (NM) Conselho particulares
Pedals	35-40	Lubrificar as roscas
Manivela	40-45	Lubrificar as roscas
Fechadura de Potência	18-20
Fechadura de direção	≥25
Travão de mês	2.5-4
Calibrador de travão	5-7.5
Selim	18-20
Espigão	18-20
Roda com motor/ Roda sem motor	40-50/25-35
Porta-bagagem	8

Os outros parafusos dependem do lamanho das porcas:

M4: 2,5 a 4.0 N.m., M5: 4.0 a 6.0 N.m., M6: 6.0 a 7.5 N.m.

V SAV

OsDifferentes elementos de desgaste sao elementos standards.Deve substituir as peças usadas e/ou mudar por componentes identicos.

Atenção: Como todos os componentes mecânicos, uma bicicleta está sujeita a desgaste elevado.
O的不同素材料e componentes podermagir de formas differentes ao desgaste. Se a dura tion de vida prevista para um componente forulrappada, this pote quebrar-se colocando em risco o ciclsta.
As fissuras, riscos e descolorações nas zonas jujellas a tensão elevada indica que o componente já ultrapassou ou seu prazoutil de vida e sera se substituí.

A biciclete foi fabricada com a maxima qualidade de forma a salisfaze-lo. Mas caso Existu um defeito de fabrio irae diferenciar de uma garantia comercial a partir da data de compra:

Garantia vitalica para o quadro::Basy 315, City 415, City 425, Sporty 455, City 515 City 525
- 5 Anos para a quadro: Flexy 215
2 Anos para o motor
- 1 Ano para as peças, excepto de desgaste (pneus,-camera de ar, pastillas de travaio, manetes, selim, cabos).
- 2 Anos para as baterias de litio e 6 vezes para as baterias de chumbo. (deixe a bateria Usada na loja para ser reciclada).

Para replamar a garantía o uso de presentar o produits ao distribuidor, accompanying com o taje de caixa ou custura.

Esta garantía, aplicée-se no País de compra, cobre os defeitos de fabricco que não permitam umautilização normal. Não cobre defeitos provocados por uma ma manutenhamento, Utilização inapropriada, ou se as recomendações do fabricante não foram respeletadas. A garantão não cobre o desgaste provocado por uso normal do produits.

Garantia: contact: www.norauto.com

3) Funclonamento e Desempanagem

Baterias de Itio

A luz laranja do carregador não funciona durante o corregamento.
- Verifique que os coneclores eslam correclamente conelados.
A luz laranja do carregador não fica verde.
- Desligue da corrente, après 5 segundos volte a conectar e pode continuar a carregar.
A luz laranja do carregarador fica imeditamente verde
- Verifique sa baleria ja esta complelatamente carregada.
5) Os fusiveis está soltos
Nunca tente desmontar o aparelho, em caso de anomalia consulte um tecnico
qualified (T3.15A/250V).
Baterias de chumbo
A luz vermelha do carregarador não funciona durante a cargo.
- Verifique que os conectores estam correctamente conectados.
A luz vermelho do carregarador não fica verde.
- Desligue da corrente, après 5 segundos volte a conectar e pode continuar a carregar.
A luz vermelha do corregador fica imeditamente verde
- Verifique sa bateriaja ja está completenesse corregada.
5) Os fusiveis eslao sollos
Nunca sempre desmontar o aparelho, em caso de anomalla consulte um Tecnico qualificado (T2A/250V).

Córgo de falhas display City 515

Anexo: Caracteristicas Tecnicas

(1) Travão
(2) Accelerador
(3) Buzina
(4) Guião
(5) Farol dienteiro
(6) Display
(7) Potência
(8) Suspensão do
(9) Travões V-bra

(10) Pnau
(11) Motor
(12) Valvula
(13) Descanso
(14) Pedal
(15) Protecao corre
(16) Corrente
(17) Farol traseiro
(18) Bateria
(19) Porta bagagem
(20) Controlador

Flexy 215

Carga maxima		110 kg (utilizarao + Carregarao + bicicleta)
Velocidade Tmaxa com assistencia < 25km/h
Autonomia 36V 6,6Ah / 36V 13,2Ah 25-45km / 60		80km
Motonização	Motor eletrico	DC Brushless
	Potência max	250W
	Tensão	36V
Bateria	Tipoi	Lithium
	Tensão	36V
	Capacidade 6,6 Ah / 13,2 Ah
	Peso 2,1 kg / 3,6 kg
	Tempo de cargo	2,5-3h /5-6h
	Numero de@clicos 500-600
Carregarao	Especificações	Tensão de entrada 230V
		Tensão de salda 36V
Pesao total da bicicleta (com Bateria 6,6 Ah)		20Kg
Dimensão da bicicleta		145 x 58cm
		80 x 40cm (Dimensão da bicicleta dobrável)
Dimensão Pneus 20 x 1.75 polegadas

Basy 315

Carga maxima 110 kg (utilizando + Carregarador + bicicleta)
Velocidade máxima com assistencia < 25km/h
Autonomia 25-40km
Motorização	Motor eletrico	DC Brushless
	Potência max	250W
	Tensão	24V
Batería	Tipo	Plomb
	Tensão	24V
	Capacidade 10Ah
	Peso 9kg
	Tempo de cargo	4 a 6 horas
	Numero declistos 300
Carregarador	Especificações	Tensão de entrada 230V
		Tensão de saida 24V
Peso total da bicicleta		30Kg
Dimensão da bicicleta 187 x 62cm
Dimensão Pneus		26 x 1.95 polegadas

City 415 - City 425

Carga maior		110 kg (utilizar + Carregaror + bicicleta)
Velocidade maior com < 25km/h
Autonoma 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km
Motorização	Motor eletrico	DC Brushless
	Potência max	250W
	Tensão	36V
Bateria	Tipo	Litio
	Tensão	36V
	Capacidade 6,6 Ah / 13,2 Ah
	Peso	2,1 kg / 3,6 kg
	Tempo de carga	2,5-3h /5-6h
	Numero de@clicos 500-600
Carregaror	Especificações	Tensão de entrada 230V
		Tensão de saída 36V
		City 415	City 425
Peso total da bicicleta (com Bateria 6,6 Ah)		25Kg	24Kg
Dimensão da bicicleta 175 x 62cm			170 x 62cm
Dimensão Pneus 26 x 1.75 polegadas			24 x 1.75 polegadas

City 515 - City 525

Carga maxima		110 kg (utilizando + Carregarador + bicicleta)
Velocidade maxima com < 25km/h
Autonoma 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km
Motorização	Motor eletrico	DC Brushless
	Potência max	250W
	Tensão	36V
Bateria	Tipo	Litio
	Tensão	36V
	Capacidade 6,6 Ah / 13,2 Ah
	Peso	2,1 kg / 3,6 kg
	Tempo de cargo	2,5-3h /5-6h
	Numero de@clicos 500-600
Carregador	Especificações	Tensão de entrada 230V
		Tensão de saida 36V
Peso total da bicicleta (com Bateria 6,6 Ah)		24.5Kg
Dimensão da bicicleta 179 x 62cm
Dimensão Pneus		26 x 1.75 polegadas

Sporty 455

Carga maior		110 kg (utilizarad + Carregarador + bicicleta)
Velocidade maior com < 25km/h
Autonoma 36V 6,6Ah / 36V 13,2Ah 25-45km / 6h		80km
Motorização	Motor eletrico	DC Brushless
	Potência max	250W
	Tensão	36V
Bateria	Tipo	Litio
	Tensão	36V
	Capacidade 6,6 Ah / 13,2 Ah
	Peso	2,1 kg / 3,6 kg
	Tempo de cargo	2,5-3h /5-6h
	Numero de@clicos 500-600
Carregarador	Especificações	Tensão de entrada 230V
		Tensão de saída 36V
Peso total da bicicleta (com Bateria 6,6 Ah)		25Kg
Dimensão da bicicleta 180 x 62cm
Dimensão Pneus		28 x 1.50 polegadas
