City 520 - Bicicleta elétrica WAYSCRAL - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho City 520 WAYSCRAL em formato PDF.
| Tipo de produto | Bicicleta elétrica (VAE) |
| Marca | Wayscral |
| Modelo | City 520 |
| Dimensões (C x A) | 178 x 67 cm |
| Peso total (com bateria 6,6 Ah) | 25 kg |
| Peso máximo suportado (usuário + carga) | 105 kg |
| Peso máximo total (bicicleta incluída) | 130 kg |
| Motor | Motor elétrico dianteiro, 250 W, 36 V |
| Bateria | Lítio, 36 V, capacidades disponíveis: 6,6 Ah (2,1 kg) ou 13,2 Ah (3,6 kg) |
| Autonomia | 25-45 km (bateria 6,6 Ah) / 60-80 km (bateria 13,2 Ah) |
| Tempo de carga | 2,5-3 h (6,6 Ah) / 5-6 h (13,2 Ah) |
| Velocidade máxima assistida | 25 km/h |
| Número de marchas | 7 (cubo interno Shimano Nexus) |
| Freios | Freios V-brake dianteiro e traseiro |
| Pneus | 26 x 1,75 polegadas, pressão recomendada 40-65 PSI (2,8-5,9 bar) |
| Iluminação | Farol dianteiro LED, luz traseira, catadioptros |
| Visor | Multifunções: nível de carga, nível de assistência, velocidade, distância |
| Assistência à partida | Marcha à frente a 6 km/h sem pedalar |
| Níveis de assistência | 4 níveis (0 a 3, mais nível máximo 4) |
| Suporte de bagagem | Carga máxima 25 kg |
| Garantia | Quadro vitalício, motor 2 anos, bateria e carregador 2 anos, peças 1 ano (exceto desgaste) |
| Manutenção e limpeza | Limpar com água morna e sabão sem jato de pressão; lubrificar corrente e rolamentos regularmente |
| Segurança | Partida por chave magnética, freios ajustáveis, marcas de altura do selim e potência |
| Peças de reposição e reparabilidade | Peças de desgaste padrão (pneus, pastilhas de freio, corrente) disponíveis no comércio |
Perguntas frequentes - City 520 WAYSCRAL
Perguntas dos utilizadores sobre City 520 WAYSCRAL
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Bicicleta elétrica em formato PDF gratuitamente! Encontre o seu manual City 520 - WAYSCRAL e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. City 520 da marca WAYSCRAL.

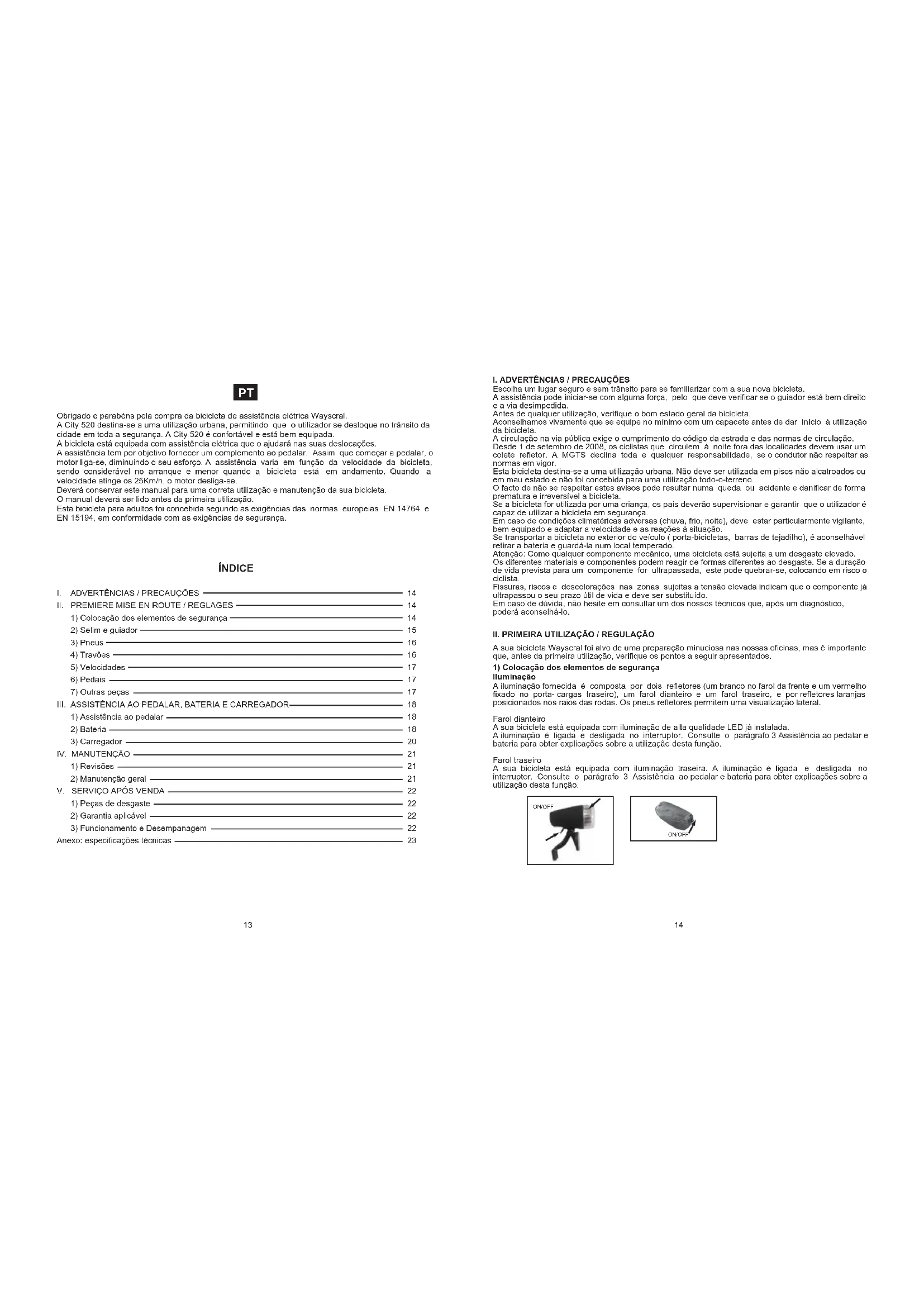

MANUAL DE UTILIZADOR City 520 WAYSCRAL
Obrigado e parabêns pela compra da bicicleta de assistência elétrica Wayscral.
A City 520 destina-se a uma utilização urbana, permitindo que o utilizador se desloque no trânsito da cidade em toda a segurança. A City 520 é confortável e está bem equipada.
A bicicleta está equipada com assistência elétrica que o ajudará nas suas deslocações.
A assistência tem por objetivo fornecer um complemento ao pedalar. Assim que começar a pedalar, o motor liga-se, diminuindo o seu esforço. A assistência varia em função da velocidade da bicicleta, sendo considerável no arranque e menor quando a bicicleta está em andamento. Quando a velocidade atinge os 25Km/h, o motor desliga-se.
Deverá conservar este manual para uma correta utilização e manutenção da sua bicicleta. O manual deverá ser lido antes da primeira utilização.
Esta bicicleta para adultos foi concebida segundo as exigências das normas europeias EN 14764 e EN 15194, em conformidade com as exigências de segurança.
ÍNDICE
I. ADVERTÊNCIAS / PRECAUÇÕES 14
1) Colocação dos elementos de segurança 14
2) Sellim e guiador 15
3) Pneus 16
4) Travões 16
5) Velocidades 17
6) Pedais 17
7) Outras peças 17
III. ASSISTÊNCIA AO PEDALAR, BATERIA E CARREGADOR 18
1) Assistência ao pedalar 18
2) Bateria 18
3) Carregador 20
IV. MANUTENÇÃO 21
1) Revisões 21
2) Manutenção geral 21
V. SERVIÇO APÓS VENDA 22
1) Peças de desgaste 22
2) Garantia aplicável 22
3) Funcionamento e Desempanagem 22
Anexo: especificações técnicas 23
I. ADVERTÊNCIAS / PRECAUÇÕES
Escolha um lugar seguro e sem trânsito para se familiarizar com a sua nova bicicleta.
A assistência pode iniciar-se com alguma força, pelo que deve verificar se o guiador está bem direito e a via desimpedida.
Antes de qualquer utilização, verifique o bom estado geral da bicicleta.
Aconselhamos vivamente que se equipe no mínimo com um capacete antes de dar início à utilização da bicicleta.
A circulação na via pública exige o cumprimento do código da estrada e das normas de circulação.
Desde 1 de setembro de 2008, os ciclistas que circulem à noite fora das localidades devem usar um colete refletor. A MGTS declina toda e qualquer responsabilidade, se o condutor não respeitar as normas em vigor.
Esta bicicleta destina-se a uma utilização urbana. Não deve ser utilizada em pisos não alcatoados ou em mau estado e não foi concebida para uma utilização todo-o-terreno.
O facto de não se respeitar estes avisos pode resultar numa queda ou acidente e danificar de forma prematura e irreversível a bicicleta.
Se a bicicleta for utilizada por uma criança, os pais deverão supervisionar e garantir que o utilizador é capaz de utilizar a bicicleta em segurança.
Em caso de condições climáticas adversas (chuva, frio, noite), deve estar particularmente vigilante, bem equipado e adaptar a velocidade e as reações à situação.
Se transportar a bicicleta no exterior do veículo ( porta-bicicletas, barras de tejadilho), é aconselhável retirar a bateria e guardá-la num local temperado.
Atenção: Como qualquer componente mecânico, uma bicicleta está sujeita a um desgaste elevado
Os diferentes materiais e componentes podem reagir de formas diferentes ao desgaste. Se a duração de vida prevista para um componente for ultrapassada, este pode quebrar-se, colocando em risco o ciclista.
Fissuras, riscos e descolorações nas zonas sujeitas a tensão elevada indicam que o componente já ultrapassou o seu prazo útil de vida e deve ser substituído.
Em caso de dúvida, não hesile em consultar um dos nossos técnicos que, após um diagnóstico,
podera aconselhá-lo.
II. PRIMEIRA UTILIZAÇÃO / REGULAÇÃO
A sua bicicleta Wayscral foi alvo de uma preparação minuciosa nas nossas oficinas, mas é importante que, antes da primeira utilização, verifique os pontos a seguir apresentados.
1) Colocação dos elementos de segurança
Illuminação
A iluminação fomecida é composta por dois refletores (um branco no farol da frente e um vermelho fixado no porta- cargas traseiro), um farol dianteiro e um farol traseiro, e por refletores laranjas posicionados nos raios das rodas. Os pneus refletores permitem uma visualização lateral.
Farol dianteiro
A sua bicicleta está equipada com iluminação de alla qualidade LED já instalada.
A iluminação é ligada e desligada no interruptor. Consulte o parágrafo 3 Assistência ao pedalar e bateria para obter explicações sobre a utilização desta função.
Farol traseiro
A sua bicicleta está equipada com iluminação traseira. A iluminação é ligada e desligada no interruptor. Consulte o parágrafo 3 Assistência ao pedalar e bateria para obter explicações sobre a utilização desta função.
Uso de capacete
O uso de capacete é fortemente recomendado, em particular para as crianças. É uma garantia da diminuição de traumatismos cranianos em caso de queda. Para mais informações, consulte um vendedor.
Buzina
A buzina está instalada no guiador e permite-lhe ser ouvido a 50 m.
Está incluída na manete do travão esquerdo, de forma a facilitar a utilização.
2) Regulação do selim e guiador
E importante adaptar as regulações à sua morfologia.
Selim
Para montar o selim no espigão de selim, apertar os dois parafusos indicados no quadro do parágrafo 4.2 Manutenção geral
Parafuso de
aperto
Para verificar a altura correta do selim, deve estar sentado de pernas esticadas, com o calcanhar assente no pedal (fig. A). Quando pedalar, o joelho ficará ligeiramente fletido (fig. B)
No momento da regulação do selim na sua posição mais baixa, assegure-se de que o mesmo não toca em nenhum dos componentes da bicicleta, como por exemplo a proteção da bateria.
Evite não ultrapassar a altura máxima.
Bloqueio rápido
A sua bicicleta está equipada de um bloqueio rápido para bloquear o espigão de selim no quadro. Para uma manutenção eficaz, ajuste a porca de regulação e acione a alavanca de bloqueio manualmente.
Guiador
Para montar o guiador no avanço, aperte os dois parafusos indicados no quadro do parágrafo 4.2 Manutenção geral.
Regulação do guiador em inclinação
O gulador pode ser regulado em inclinação. Para isso, pode proceder da seguinte forma
Etapa 1: Desapertar o parafuso com a ajuda de
uma chave Allen de 5
Etapa 2 : Regular a inclinação
Elapa 3: Voltar a apertar o parafuso
Regulação do quiador em altura
A sua bicicleta está equipada com um avanço do guiador. Utilizar uma chave Allen de 6 para desapertar o parafuso. A regulação é feita alterando a inserção do avanço no tubo da direção. Voltara a apertar o parafuso de acordo com o quadro do parágrafo 4.2 Manutenção geral.
Atencão
Para sua segurança, o avanço não deve ultrapassar o limite indicado, que não deve estar visível durante a utilização do produto.
3) Pneus
A sua bicicleta Wayscral City 520 está equipada com pneus de 26 polegadas (26")
Verifique periodicamente a pressão dos pneus.
Rolar com os pneus com uma pressão insuficiente ou com demasiada pressão pode diminuir o rendimento, provocar um desgaste prematuro, deteriorar a jante, diminuir a autonomia ou aumentar o risco de acidente.
Se se verificar um desgaste importante ou qualquer problema nos pneus, substitua-os antes de usar a bicicleta.
A dimensão da câmara de ar é de 26" x 1,75
| e ar é de 26" x 1,75 | Pressão | ||
| Modelo | Medida PSI Bar | ||
| City 520 26*1,75 40-65 | 2.8-5.9 | ||
4) Travões
O punho direito ativa o travão traseiro, o punho esquerdo ativa o travão dianteiro.
É recomendável repartir a força de travagem (60/40) entre o travão dianteiro e traseiro.
A sua bicicleta está equipada com travões V-brake.
As maxilas devem fechar corretamente no flanco da jante.
As pastilhas de travão devem estar afastadas a uma distância de cerca de 3 mm da jante. O estado da jante tem influência direta na eficácia da travagem, pelo que deve ser limpa regularmente.
Deve conseguir obter a potência máxima de travagem sem que as manetes do travão toquem nos punhos. Se não for o caso, deverá regular os travões.
- Um sistema de porcas e contra porcas permite-lhe regular a força de travagem, que val variar em função do tempo e do desgaste das pastilhas de travão.
- Ó parafuso em estrela com mola permite compensar o desgaste das pastilhas e assegurar a correta posição na jante. As pastilhas de travão são standard e devem ser substituídas assim que deixarem de ser visíveis.
Aviso: Com chuva, as distâncias de travagem são maiores.
Substituição das pastilhas de travão
1º Abrir os estribos dos travões
2° Desmontar a pastilha com a ajuda de uma chave Allen adequada
3° Voltar a montar a pastilha, respeitando a ordem de montagem dos pernos e espacadores.
4° Voltar a apertar a pastilha com a ajuda de uma chave Allen, o binário de aperto a aplicar é de 6 a 9 N.m.
Desqaste das jantes
Como todas as peças de desgaste, a jante deve ser objeto de um controlo regular. Com o passar do tempo as pastilhas de travão desgaslam a jante, que pode acabar por partir, provocando uma perda de controlo e uma queda. Verifique regularmente se as superficies de contacto com as pastilhas não apresentam sinais de fissuras ou de desgaste.
5) Utilização do sistema de velocidades
A sua City 520 tem 7 velocidades manuais.
Utilize a pega direita para mudar de mudança. Quanto mais elevado estiver o indicador, maior será a força necessária para pedalar e vice-versa.
Punho giratório
Regulação do sistema de velocidades
Para regular o desviador interno Shimano Nexus, basta, com a 4ª velocidade engatada, alinhar a marca amarela móvel entre os arcos fixos do desviador.
Tensão e regulação da corrente
É importante verificar periodicamente a tensão da corrente (uma corrente demasiado solta pode provocar um descarrilamento e uma queda e uma corrente demasiado solta prejudica o rendimento da bicicleta).
Para um bom funcionamento, a corrente deve estar ao centro da distância que separa a engrenagem do pedal um movimento vertical de 1 cm
6) Pedais
Identifique os pedais pela letra indicada no pedal. O pedal da direita tem um R (Right) e o pedal da esquerda um L (Left).
Rodar o pedal R no sentido dos ponteiros do relógio para o fixar no crenque.
Rodar o pedal o L no sentido contrário ao dos ponteiros do relógio para o fixar no crenque. Apertar de acordo com o binário de aperto do quadro do parágrafo 4.2 Manutenção geral.
7) Outras peças
Porta-bagagem
A City 520 é vendida com um porta-bagagem fixo, cuja carga máxima é de 25 kg. Este modelo permite a fixação de uma cadeira de criança ou de um reboque.
Com o porta-bagagem carregado, o comportamento da bicicleta pode alterar-se. Reparla a carga pelos dois lados, para estabilizar o veículo. A bagagem deve estar sempre bem presa ao porta-bagagem.
Antes de qualquer utilização, deve verificar que não há nada em risco de cair ou de se prender na roda. As bagagens não deverão ocultar as luzes e os refletores da bicicleta.
Descanso
Antes de qualquer utilização, verifique se o descanso está levantado.
Roda e motor
Após o primeiro mês de utilização, é aconselhável apertar os raios para limitar o impacto da tração do motor nas rodas.
Aquando da ligação do motor, poderá ouvir um ligeiro ruido, que é normal, visto que o motor o está a ajudar a pedalar. A intensidade do som poderá aumentar quando estiver na sua velocidade máxima.
III. ASSISTÊNCIA A PEDALAR E BATERIA
1) Assistência a pedalar
A sua City 520 está equipada com um display multifunções.
① Indicador de carga de batería
② Indicador do nível de assistência
③ Velocidade
4 Distância percorrida
⑤ Detetor de chave magnética
6 Manete de controlo
Ligação do sistema
A sua 520 está equipada com um sistema de segurança. Para ativar o sistema, posicione a chave magnética no detetor 5° durante 1 segundo, ligando o display. Para desligar o sistema, posicione a chave magnética no detetor 5° durante 3 segundos.
O sistema desliga-se automaticamente após 3 minutos sem utilização.
Indicador de carga da bateria
Quando a bateria está cheia, os 4 segmentos de carga iluminam-se. Se apenas o último segmento estiver iluminado e a piscar, a bateria está descarregada e deve ser carregada imediatamente.
Nível de assistência
A sua City 520 possui 4 níveis de assistência:
0 : Sem assistência
1 : Nível de assistência mínimo
2 : Nível de assistência médio
3 : Nível de assistência alto
4 : Nivel de assistência máximo
Não se esqueça que, quanto mais utilizar a assistência, mais rapidamente a bateria se descarrega. Ligação da iluminação do display e do farol dianteiro e traseiro da bicicleta.
Para ligar a iluminação do display e o farol dianteiro e traseiro da bicicleta, posicione a manete de seleção 6º para cima durante 2 segundos e depois volte a colocá-la na posição de repouso. Para desligar a iluminação do display e os farois, repita a operação.
Assistência ao arranque
A sua City 520 está equipada com um sistema de ajuda ao arranque.
Sem pedalar, o motor vai colocar a velocidade nos 6km/h.
Esta função permite ajudá-lo nos caminhos mais acidentados e/ou bastante inclinados.
Para acionar a função, puxe a manete de seleção para baixo durante 2 segundos e mantenha o seletor nessa posição.
Assim que o seletor voltar à posição de repouso, a assistência termina.
2) Bateria
Conselho para a primeira utilização
Deverá carregar a bateria durante pelo menos 6 horas na primeira carga, o que vai permitir inicializá-la.
A bateria é fornecida com uma carga mínima, é MUITO IMPORTANTE EFETUAR UMA CARGA MÍNIMA DE 2H DE 2 EM 2 MESES.
Para carregar corretamente a sua bateria, proceda da seguinte forma:
Assegure-se que a bateria está desbloqueada e retire-a do encaixe.
Encaixe bem a ficha do carregador na tomada situada na parte de Irás da bateria.
* Power Vermelho: Alimentação
Charge Vermelho: Em carga Verde: Bateria carregada
Faça deslizar a caixa de plástico que protege a ficha, para efetuar o carregamento.
Ligue o cabo de alimentação numa tomada elétrica e verifique se o LED se acende no carregador.
Conte entre 2,5-3h (Bateria 36V6,6 Ah) /5-6h (Bateria 36V13,2 Ah) para um carregamento completo. Desligue o carregador da tomada quando o processo de carga estiver terminado.
Não se esqueça de prender a bateria aquando da instalação na bicicleta.
Autonomia da bateria
A bateria está sujeita a uma rodagem e atingirá a sua autonomia máxima após uma dezena de utilizações.
Após a carga da bateria, é aconselhável deixá-la repousar 20 a 30 minutos antes da utilização. A autonomia varia de acordo com a bateria usada: 36V6,6 Ah ou 36V13,2Ah.
Bateria 36V6,6 Ah: 35-50 km Bateria 36V13,2 Ah: 60-80 km
A autonomia depende de vários fatores de utilização:
-Escolha do modo de assistência
- Peso do utilizador
- Desnível da estrada
- Enchimento dos pneus
- Vento
- Esforço de pedalagem
- Arranque e frequência de paragem
- Temperatura exterior
Avisos e Precauções
É recomendado carregar a bateria de forma regular ou após cada utilização. A bateria não vicia.
Para maximizar a duração de vida da sua bateria, deve:
- Evilar locais quentes (temperatura ideal de carga 20°C)
- Deixar arrefecer a bateria durante 30 minutos após a utilização.
Modo de emprego:
- Utilizar a bateria apenas na bicicleta em questão.
- Utilizar apenas o carregador fornecido.
- Carregar a bateria num espaço bem ventilado.
- Não expor a bateria ao calor; não a carregar ao sol.
- Não desmontar ou modificar a bateria.
- Não mexer nos contaclos (+) e (-) da baleria com um objeto metálico.
- Não expor a bateria a líquidos.
- Não utilizar uma bateria danificada.
- Não continuar a carregar a baleria se a carga não esliver completa após o tempo recomendado de carga.
- Não utilizar a baleria se sentir um odor invulgar, se aquecer de maneira invulgar ou se detetar algo anormal.
- Não deixar a bateria ao alcance de crianças.
- Recarregar a bateria antes de um período de repouso prolongado e voltar a carregar após o repouso. Deve respeitar as instruções indicadas na etiqueta do produto.
Duração de vida da bateria
Após um grande número de carregamentos, a bateria pode apresentar uma diminuição na sua performance, o que vai depender dos hábitos de utilização da bicicleta. De uma maneira geral, a capacidade energética será reduzida em 20 a 30% ao fim de 500 ciclos (carga e descarga) no caso das baterias de Itio e de 300 ciclos no caso das baterias de chumbo.
Deverá depositar a bateria usada numa loja ou num depósito autorizado e especializado em reciclagem. Nunca deverá abandonar a bateria ao ar livre.
3) Carregador
Utilize apenas o carregador que foi fornecido com a sua bicicleta elétrica. Evile o contato com a água durante o carregamento da bateria. Se por alguma razão se molhar, seque-a cuidadosamente antes de qualquer utilização.
Precauções:
- Leia o manual antes de usar o carregador.
- Para uma utilização no interior, não exponha à chuva.
- Não provoque um curto-circuito nos pinos do carregador ao usar um objeto de metal.
- Não desmonte nem modifique o carregador. Em caso de problemas, leve o aparelho a um reparador qualificado.
- Arrumar o carregador num ambiente seco e bem ventilado.
- Atenção: gases explosivos. Evite chamas e faíscas. Assegure uma ventilação adequada durante a carga.
- Não use o carregador com uma extensão ou tomada danificada.
- Não toque no carregador com as mãos molhadas.
- Certifique-se de que o carregador está corretamente ligado à rede elétrica para carregar.
- Deslique a corrente antes de ligar ou desligar as conexões da bateria,
- Não toque no carregador por muito tempo durante o carregamento (risco de queimaduras superficiais).
- Não posicione o carregador de forma instável.
- Não cubra o carregador, de forma evitar o aquecimento excessivo durante o carregamento.
- O carregador foi concebido para carregar baterias de litio, não carregue o tipo errado de baterias.
- Não utilize numa bateria não recarregável.
- Esta unidade não pode pode ser usada por crianças de menos de 8 anos e por pessoas debilitas nas capacidades físicas, sensoriais ou mentais, falta de experiência ou conhecimento. Deve ser usada após leitura do manual de instruções, compreensão dos riscos da utilização e uso do equipamento de segurança. A limpeza e manutenção não deve ser feita por pessoas sem qualificação ou sem a devida supervisão.
- Deve supervisionar as crianças para garantir que não brincam com o aparelho.
- Manter fora do alcance das crianças, este produto não é um brinquedo.
- Não exponha o produto a uma fonte de calor.
- Não mergulhe o produto.
- O cabo flexível externo deste produto não pode ser substituído.
Em caso de danos no cabo, o produto não deverá ser utilizado.
IV MANUTENÇÃO
1) Revisões
Lembrele: Para garantir a segurança e manter os componentes em boas condições deverá fazer verificações periódicas junto do no vendedor.
Primeira revisão: 1 mês ou 150 km
- Verificação do aperto dos elementos: manivela, roda, avanço, pedais, guiador, espigão do selim, - Verificação do funcionamento da transmissão e da assistência.
- Verificação e regulação dos travões.
- Tensão e/ou retificação das rodas.
Todos os anos ou 2000 km
- Verificação dos níveis de desgaste (pastilhas de travão, transmissão, pneus).
- Controlo dos rolamentos (pedaleira, rodas, direção, pedais)
- Controlo dos cabos (travões, desviador).
- Verificação de iluminação.
- Tensão e/ou retificação das rodas.
De 3 em 3 anos ou 6000 km
- Mudança da transmissão (corrente, bandeja de roda)
- Mudança de pneus.
- Verificação de desgaste das rodas (raios, jante).
- Tensão e / ou retificação rodas.
- Mudança das pastilhas de travão.
-Controlo das funções elétricas
2) Manutenção geral
A bicicleta necessita de uma manutenção regular para sua segurança mas também para prolongar a sua duração. É importante controlar os elementos mecânicos periodicamente de forma a assegurar a substituição de peças gastas ou com indícios de desgaste.
Para uma utilização segura, controle regularmente o estado dos travões e das jantes.
Limpeza
Para evitar a corrosão, deve lavar a sua bicicleta com água doce após cada utilização e/ou se liver estado exposta ao ar marítimo. A limpeza deve ser felta com uma esponja, um balde de água tépida com sabão ou um jacto de água (sem pressão). Limpe os flancos das jantes e as pasilhas de travão com álcool ou acetona. NÃO UTILIZE UM JACTO DE ÁGUA COM PRESSÃO.
Lubrificação
A lubrificação é essencial para os diferentes componentes que estão em movimento. Para evitar corrosão, deve ser realizada regularmente nos rolamentos situados no eixo das rodas; corrente, desviador e cabos de comando.
E aconselhada a utilização de óleo específico para a corrente e desviador. Poderá usar lubrificante para os outros componentes.
Controlos regulares
Apertar os parafusos: manete, manivela, pedais, avanços
Os binários de aperto a aplicar são os seguintes:
| Componentes Binário de aperto (N.m) Indicações especiais | ||
| Pedais | 30 | Lubrificar as roscas |
| Aperto do guiador no avanço | 10 | |
| Aperto do avanço | 14 | Parafuso de regulação da inclinação |
| Aperto caixa de direção | 23 | |
| Manete de travão | 2.5-4 | |
| Pastilhas de travão | 5-7.5 | |
| Selim no quadro | 18-20 | |
| Fixador espigão de selim | Aperto rápido | |
| Roda com motor /Roda sem motor | 30/25 | |
| Porta-bagagem | 8 | |
Os outros binários de aperlo dependem da dimensão das porcas:
M4: 2,5 a 4.0 N.m., M5: 4.0 a 6.0 N.m., M6: 6.0 a 7.5 N.m.
V SAV
1) Peças de desgaste
Os diferentes elementos de desgaste são normalizados. Deve substituir as peças usadas e/ou trocar por componentes idênticos vendidos em lojas ou no seu revendedor.
Atenção: Como qualquer componente mecânico, uma bicicleta está sujeita a um desgaste elevado.
Os diferentes materiais e componentes podem reagir de formas diferentes ao desgaste
Se a duração de vida prevista para um componente for ultrapassada, este pode quebrar-se, colocando em risco o ciclista.
Fissuras, riscos e descolorações nas zonas sujeitas a tensão elevada indicam que o componente já ultrapassou o seu prazo útil de vida e deve ser substituído.
Esta bicicleta foi concebida e fabricada com a máxima qualidade, de forma a satisfazer os utilizadores.
Contudo, caso exista um defeito de fabrico, irá beneficiar de uma garantia comercial, a contar da data de compra:
• Garantia vitalicia para o quadro.
- 2 anos para o motor, as baterias de lítio e o carregador. (Entregue a bateria usada na loja, onde será reciclada)
- 2 anos para as peças, com exceção das peças de desgaste ( pneus, câmara de ar, pastilhas de travão, manetes, selim, cabos).
Para reclamar a garantia, o utilizador deve apresentar o produto ao distribuidor, acompanhado do talão de caixa ou fatura.
Esta garantia, aplicável no país de compra, cobre os defeitos de fabrico que não permitam uma utilização normal. Não cobre defeitos provocados por má manutenção, utilização inapropriada, ou se as recomendações do fabricante não tiverem sido respeitadas. A garantia não cobre o desgaste provocado pelo uso normal do produto.
Contacto: www.norauto.pt.
A garantia comercial prevista não limita de forma alguma o direito que o comprador tem de agir, alegando defeitos escondidos ou não conformidade, como previsto nos vários países europeus. Para mais informações, consulte a legislação em vigor no seu país.
3) Funcionamento e Desempanagem
Baterias de litio
A luz laranja do carregador não funciona durante o carregamento.
- Verifique que os conectores estão corretamente conectados.
A luz laranja do carregador não fica verde.
- Desligue da corrente, e volte a ligar após 5 segundos. Pode continuar a carregar.
A luz laranja do carregador fica imediatamente verde
- Verifique se a bateria já está completamente carregada
-Verifique se o fusível se fundiu.
Nunca tente desmontar o carregador. Em caso de anomalia, recorra a um técnico que irá substituir o fusível por outro com as mesmas características (T3.15A/250V).
Código avaria consola City 520
| Código avaria | Definição | Soluções |
| E02 | Problema motor Verificar o sensor de efeito HallVerificar a ligação das fases do motor | |
| E03 | Problema sensor de velocidade | Verificar o sensor de velocidadeTrocar o sensor/variador |
| E04 | Manete de seleção defeituosa | Trocar a manete de seleção |
| E08 | Tensão demasiado fraca Verificar a tensão da bateria | |
(1) Motor (2) Pneu (3) Jante (4) Forquilha (5) Para-lamas (6) Farol dianteiro
(7) Avanço (8) Guiador (9) Buzina (10) Abraçadeira de selim (11) Espigão de selim
(12) Selim (13) Para-lamas traseiro (14) Porta-bagagem (15) Bateria
(16) Farol traseiro (17) Para-lamas traseiro (18) Raio (19) Desviador
(20) Corrente (21) Proteção corrente (22) Crenque (23) Pedal
(24) Manete do travão (25) Punho (26) Manípulo de mudanças (27) Display
(28) Descanso
City 520
| Carga máxima:Utilizador + Carregador + bicicleta | 130 kg | |
| Carga máxima: Utilizador + Carregador | 105 kg | |
| Velocidade máxima com assistência < 25km/h | ||
| Autonomia 36V 6,6Ah:25-45km / 36V 13,2Ah:60-80km | ||
| Motorização | Motor elétrico | Motor dianteiro |
| Potência máx | 250W | |
| Tensão | 36V | |
| Bateria | Tipo | Litio |
| Tensão | 36V | |
| Capacidade 6,6 Ah / 13,2 Ah | ||
| Peso 2,1 kg / 3,6 kg | ||
| Tempo de carga | 2,5-3 h / 5-6h | |
| Número de ciclos 500-800 | ||
| Carregador | Especificações | Tensão de entrada 220 V |
| Tensão de salda 42 V | ||
| Peso total da bicicleta (com bateria) | 25Kg | |
| Dimensão da bicicleta 178 x 67cm | ||
| Dimensão pneus 26*1,75 | ||
