MANUALE UTENTE City 520 WAYSCRAL

1) Messa in posa degli elementi di sicurezza

1) Assistenza alla pedalata

2) Manutenzione generale

V. SERVIZIO POST VENDITA

1) Pezzi di ricambio

2) Garanzia applicabile

3) Funzionamento e Riparazione

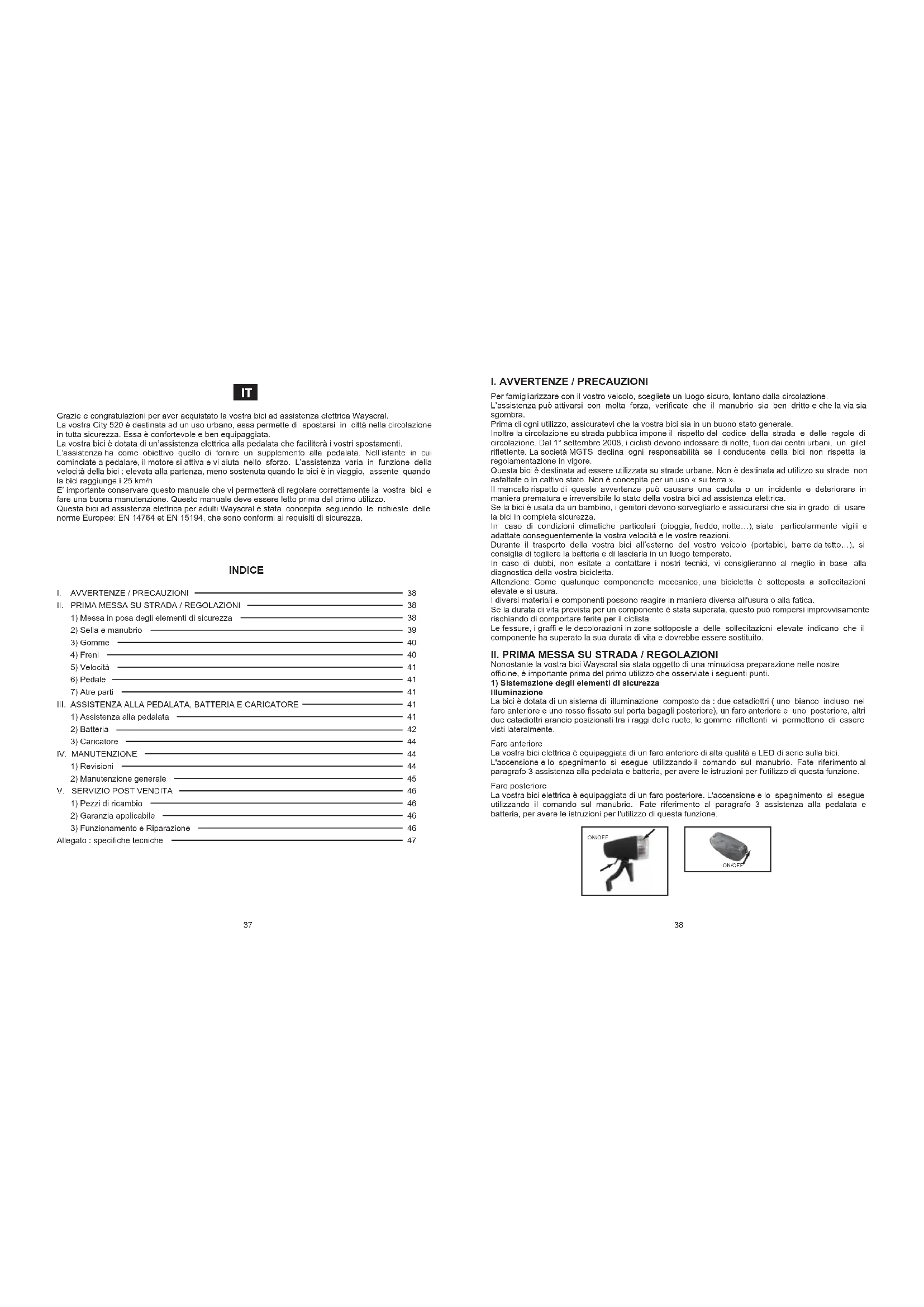

Allegato : specifiche tecniche Grazie e congratulazioni per aver acquistato la vostra bici ad assistenza elettrica Wayscral. La vostra City 520 è destinata ad un uso urbano, essa permette di spostarsi in città nella circolazione in tutta sicurezza. Essa è confortevole e ben equipaggiata. La vostra bici è dotata di un’assistenza elettrica alla pedalata che faciliterà i vostri spostamenti. L’assistenza ha come obiettivo quello di fornire un supplemento alla pedalata. Nell’istante in cui cominciate a pedalare, il motore si attiva e vi aiuta nello sforzo. L’assistenza varia in funzione della velocità della bici : elevata alla partenza, meno sostenuta quando la bici è in viaggio, assente quando la bici raggiunge i 25 km/h. E’ importante conservare questo manuale che vi permetterà di regolare correttamente la vostra bici e fare una buona manutenzione. Questo manuale deve essere letto prima del primo utilizzo. Questa bici ad assistenza elettrica per adulti Wayscral è stata concepita seguendo le richieste delle norme Europee: EN 14764 et EN 15194, che sono conformi ai requisiti di sicurezza.

I. AVVERTENZE / PRECAUZIONI

Per famigliarizzare con il vostro veicolo, scegliete un luogo sicuro, lontano dalla circolazione. L’assistenza può attivarsi con molta forza, verificate che il manubrio sia ben dritto e che la via sia sgombra. Prima di ogni utilizzo, assicuratevi che la vostra bici sia in un buono stato generale. Inoltre la circolazione su strada pubblica impone il rispetto del codice della strada e delle regole di circolazione. Dal 1° settembre 2008, i ciclisti devono indossare di notte, fuori dai centri urbani, un gilet riflettente. La società MGTS declina ogni responsabilità se il conducente della bici non rispetta la regolamentazione in vigore. Questa bici è destinata ad essere utilizzata su strade urbane. Non è destinata ad utilizzo su strade non asfaltate o in cattivo stato. Non è concepita per un uso « su terra ». Il mancato rispetto di queste avvertenze può causare una caduta o un incidente e deteriorare in maniera prematura e irreversibile lo stato della vostra bici ad assistenza elettrica. Se la bici è usata da un bambino, i genitori devono sorvegliarlo e assicurarsi che sia in grado di usare la bici in completa sicurezza. In caso di condizioni climatiche particolari (pioggia, freddo, notte…), siate particolarmente vigili e adattate conseguentemente la vostra velocità e le vostre reazioni. Durante il trasporto della vostra bici all’esterno del vostro veicolo (portabici, barre da tetto…), si consiglia di togliere la batteria e di lasciarla in un luogo temperato. In caso di dubbi, non esitate a contattare i nostri tecnici, vi consiglieranno al meglio in base alla diagnostica della vostra bicicletta. Attenzione: Come qualunque componenete meccanico, una bicicletta è sottoposta a sollecitazioni elevate e si usura. I diversi materiali e componenti possono reagire in maniera diversa all'usura o alla fatica. Se la durata di vita prevista per un componente è stata superata, questo può rompersi improvvisamente rischiando di comportare ferite per il ciclista. Le fessure, i graffi e le decolorazioni in zone sottoposte a delle sollecitazioni elevate indicano che il componente ha superato la sua durata di vita e dovrebbe essere sostituito.

II. PRIMA MESSA SU STRADA / REGOLAZIONI

Nonostante la vostra bici Wayscral sia stata oggetto di una minuziosa preparazione nelle nostre officine, è importante prima del primo utilizzo che osserviate i seguenti punti.

1) Sistemazione degli elementi di sicurezza

Illuminazione La bici è dotata di un sistema di illuminazione composto da : due catadiottri ( uno bianco incluso nel faro anteriore e uno rosso fissato sul porta bagagli posteriore), un faro anteriore e uno posteriore, altri due catadiottri arancio posizionati tra i raggi delle ruote, le gomme riflettenti vi permettono di essere visti lateralmente. Faro anteriore La vostra bici elettrica è equipaggiata di un faro anteriore di alta qualità a LED di serie sulla bici. L'accensione e lo spegnimento si esegue utilizzando il comando sul manubrio. Fate riferimento al paragrafo 3 assistenza alla pedalata e batteria, per avere le istruzioni per l'utilizzo di questa funzione. Faro posteriore La vostra bici elettrica è equipaggiata di un faro posteriore. L'accensione e lo spegnimento si esegue utilizzando il comando sul manubrio. Fate riferimento al paragrafo 3 assistenza alla pedalata e batteria, per avere le istruzioni per l'utilizzo di questa funzione. ON/OFF

Campanello Il campanello vi permetterà di essere uditi a 50 m. Verificate che abbia una posizione sul manubrio che lo renda facile da utilizzare.

2) Regolazione della sella e del manubrio

E’ importante adattare le regolazioni della vostra bici alla vostra morfologia. Sella Per montare la sella sulla sua asta, stringere le due viti a coppia nella tavola delle coppie consigliata nella tavola delle coppie pagina presente nel paragrafo 4.2 entretien général (Manutenzione generale) Per verificare l’altezza corretta della sella, bisogna essere seduti a gambe tese, il tallone poggiato sul pedale (fig. A). Durante la pedalata, il ginocchio sarà leggermente piegato (fig. B). Se regolate la sella nella posizione più bassa, assicuratevi che non tocchi alcun componente della bici come per esempio il guscio di protezione della batteria. Allo stesso modo, fate attenzione a non superare il livello massimo.

La vostra bici Wayscral City 520 è equipaggiata di ruote da 26 pollici (26”). Verificate periodicamente la pressione degli pneumatici. Muoversi con delle gomme non sufficientemente gonfie o troppo gonfie può nuocere al rendimento, provocare usura prematura, causare dei deterioramenti a livello del cerchio, diminuire l’autonomia o aumentare i rischi di incidente. Se su una gomma è visibile un’usura importante o un taglio, sostituitela prima di utilizzare la bici. Pressione MODELLO Misura

La leva freno di destra attiva il vostro freno posteriore, quella di sinistra attiva il vostro freno anteriore. Si raccomanda di ripartire in media la vostra forza di frenata a 60/40 tra l’anteriore e il posteriore. La vostra bici Wayscral può essere dotata freni V-brake. Freni V-brake Le ganasce devono chiudersi correttamente sul bordo dei cerchi. I pattini devono essere ad uguale distanza dal cerchio (circa: 3mm). Lo stato del cerchio incide fortemente sull’efficacia della frenata. Si consiglia quindi di pulirlo regolarmente. Occorre che possiate ottenere la potenza massima di frenata senza che le leve dei freni tocchino il manubrio. Se non è così, i vostri freni devono essere regolati. - Un sistema di dadi e di controdadi vi permette di regolare la forza di frenata che varierà nel tempo in funzione dell’usura dei pattini del freno. - La vite cruciforme con molla vi permetterà di compensare l’usura dei pattini e assicurare la buona posizione dei freni da una parte e dall’altra del cerchio. I pattini del freno sono standard, sostituiteli quando non sono più visibili. Indossare un casco E' fortemente raccomandato indossare un casco da bici, in particolare per i bambini. Il casco garantisce una minore possibilità di incorrere in traumi cranici in caso di caduta. Per maggiori informazioni, rivolgetevi al vostro rivenditore. PSI Bar Vite di serraggio Bloccaggio rapido La vostra bici è equipaggiata da un bloccaggio rapido per bloccare l’asta della sella sul telaio. Per un fissaggio efficace, applicare il dado di regolazione e azionare la leva di bloccaggio a m mano. Manubrio Per assemblare la Manubrio sul braccio, stringere le 2 viti del braccio alla coppia consigliata nella tavola delle coppie di serraggio presente nel paragrafo 4.2 entretien général (manutenzione generale). Regolazione della struttura in inclinazione La vostra bici è dotata d’una potenza regolabile in inclinazione. Per regolare il vostro braccio, potete procedere come segue: Fase 1 : Allentare la vite con l’aiuto di un chiave a brugola da 5 Fase 2 : Regolare l’inclinazione del braccio Fase 3 : Ristringere la vite in coppia di 14N.m Regolazione del manubrio in altezza La vostra bici è equipaggiata di un braccio a stantuffo. Utilizzare un chiave brugola da 6 per allentare la vite dello stantuffo. La regolazione dell’altezza si effettua modificando l’inserimento nel tubo dello sterzo. Successivamente restringere la vite seguendo la coppia raccomandata nella tavola delle coppie al paragrafo 4.2 Entretien général (Manutenzione generale). City 520 26*1,75 40-65 2.8-5.9 Avvertenza: in caso di pioggia le distanze di frenata si allungano. Sostituzione dei pattini freni 1° Aprire le staffe dei freni 2° Smontare il pattino con l’aiuto di una chiave a brugola appropriata 3° Rimontare il pattino badando di rispettare l’ordine di montaggio delle rondelle e distanziali. 4° Restringere il pattino con l’aiuto di una chiave a brugola, la coppia di serraggio da applicare è da 6 a 9 N.m. Si consiglia di far eseguire questa operazione da un tecnico qualificato. Usura dei cerchioni Come qualsiasi pezzo d’usura il cerchione deve fare oggetto di un controllo regolare. I pattini dei freni usurano il cerchione nel corso del tempo. Il cerchione può indebolirsi e rompersi causando una perdita di controllo ed una caduta. Verificare regolarmente che le superfici di contatto con i pattini non presentino segno di fessure o di usura. La dimensione della camera d’aria è di 26X1.75.7) Altre parti Il porta bagagli Le VAE WAyscral sono vendute con un portabagagli già fissato il cui carico massimo consentito è di 25 Kg . E' poss ibi le fissare un seggiolino bimbo o un rimorchio. Quando il porta bagagli è carico, il comportamento della vostra bici può modificarsi. Ripartite il carico dei bagagli sui due lati per favorire la stabilità della vostra bici. Tutto il bagaglio deve essere solidamente fissato al porta bagagli ; prima di ogni utilizzo è importante verificare che nulla penda nel vuoto e rischi di finire nella ruota posteriore della bici. I bagagli non devono coprire i catadiottri e le luci della vostra bici. Cavalletto Prima di ogni utilizzo, verificare bene che il cavalletto sia alzato. Ruota e motore Dopo il primo mese di utilizzo, si consiglia di stringere i raggi per limitare l’impatto della trazione del motore sulla vostra ruota anteriore o posteriore. Durante l’avvio del motore, si potrà udire un leggero rumore. Questo rumore è normale quando il motore si avvia e assiste la pedalata. Questo rumore può diventare forte quando è pienamente sollecitato.

III. ASSISTENZA ALLA PEDALATA E BATTERIA

1) Assistenza alla pedalata

La vostra City 520 è equipaggiata di un display multifunzione. Indicatore del livello di carica batteria Indicatore del livello di assistnza Velocità Distanza percorsa Rilevatore della chiave magnetica Manopola di selezione

Assicuratevi che la vostra batteria sia sbloccata, toglietela dal suo alloggiamento. Fissare bene l’estremità del caricatore nella presa situata dietro la batteria, vicino all’impugnatura.

Consigli per il primo utilizzo Al momento della prima ricarica, caricate la batteria per almeno 6 ore. Questo permette di inizializzarla. La batteria vi è stata consegnata con una carica minima, E’ MOLTO IMPORTANTE EFFETTUARE UNA CARICA MINIMA DI 2 ORE OGNI DUE MESI. KEY

5) Regolazione del deragliatore

Il vostro City 520 reca 7 velocità interscambiabili manualmente. Utilizzare la manopola destra per fare i cambi di velocità desiderati. Piu l’indicatore è elevato, più sarà difficile pedalare ed inverso. Regolazione per il sistema di velocità Per regolare il cambio di velocità interno Shimano Nexus, è sufficiente, 4a velocità inserita, allineare il punto di riferimento giallo mobile tra 2 tratti fissi con l’aiuto della rotella di regolazione Tensione e regolazione della catena E’ necessario verificare periodicamente la tensione della catena (una catena insufficientemente tesa può provocare un deragliamento ed una caduta, ed una catena toppo tesa nuoce al rendimento della bici). Per un corretto funzionamento, la catena deve avere al centro della distanza che lo separa dal pignone del pedale un movimento verticale di 10 mm. Manopola rotante Messa in tensione del sistema La vostra City 520 è equipaggiata di un sistema di sicurezza. Per attivare il sistema dovete posizionare la chiave magnetica sull’attivatore per 3 secondi. Il sistema si attiva automaticamente dopo 5 minuti di inutilizzo. Livello di carica Quando la batteria è carica, le 4 barre di carica saranno visualizzate. Quando solo l’ultima barra lampeggerà, questo indica che la batteria è completamente scarica e quindi dovete procedere rapidamente a ricaricarla. Livello di assistenza La vostra City 520 possiede 4 livelli di assistenza : 0 : nessuna assistenza 1 : Livello di assistenza debole 2 : Livello di assistenza medio

3. Livello di assistenza importante

4. Livello di assistenza massimo

Non dimenticare, più si utilizza l’assistenza e piu rapidamente si scaricherà la batteria. Accensione della illuminazione del display e dei fari anteriori e posteriori della bici. Per accendere l’illuminazione del display e dei fari della vostra bici, posizionare la manopola di selezione verso l’alto per 2 secondi poi rimetterla in posizione di riposo. Per disattivare l’illuminazione del display e dei fari, procedere con la stessa operazione. Assistenza alla partenza La vostra City 520 è equipaggiata di un sistema di aiuto alla partenza. Senza pedalare, il votro motore porterà la bici a 6 km/h. Questa funzione vi può aiutare in strade dissestate o dove necessita. Per attivare questa funzione, posizionare la manopola de selezione verso il basso per 2 secondi mantenendo questa posizione. Quando la posizione della manopola ritorna nella posizione iniziale, l’assistenza dei 6km/h si ferma.

Identificare i pedali osservando la lettera annotata sul pedale. Il pedale di destra è indicato R (Right) e il pedale di sinistra L (Left). Ruotare il pedale R nel senso delle lancette di un orologio per fissarla sulla manovella. Ruotare il pedale L nel senso inverso delle lancette di un orologio per fissarla sulla manovella. Stringere secondo la coppia raccomandata nella tavola delle coppie di serraggio presente nel paragrafo 4.2 entretien général (manutenzione generale).43 44 Fate scivolare il guscio di plastica che protegge la presa, per effetture il collegamento. Collegare la spina di alimentazione ad una presa elettrica e verificare che il led sul caricatore si accenda. Per una ricarica completa occorrono tra le 2,5-3h (batteria 36V6,6 Ah) /5-6h(batteria 36V13,2 Ah). Quando la ricarica è terminata scollegate il caricatore dalla presa. Non dimenticate di bloccare la vostra batteria dopo il riposizionamento sulla bici. Il numero di Km in autonomia dipende da diversi fattori di utilizzo : - la scelta della modalità di assistenza - il peso dell’utente - il dislivello della ruota - il gonfiaggio delle gomme - il vento - lo sforzo della pedalata fornito - l’avviamento e frequenza delle tappe - la temperatura esterna Precauzioni Si raccomanda di ricaricare le batterie regolarmente, o dopo ogni utilizzo. Non c’è nessun effetto memoria su queste batterie. Al fine di massimizzare la durata di vita della vostra batteria, si consiglia: - di evitare i luoghi caldi (temperatura di ricarica ideale 20C) - di lasciare raffreddare la batteria per 30 minuti dopo l’uso della bici Precauzioni d’uso : - Utilizzare la batteria unicamente per questa bici. - Per ricaricare la batteria utilizzare unicamente il caricatore specifico incluso - Ricaricare la batteria solo in un luogo ben ventilato. - Non esporre la batteria al calore e non ricaricarla in pieno sole. - Non smontare o modificare la batteria. - Non collegare le connessioni (+) e (-) della batteria ad un oggetto metallico - Non esporre la batteria a dei liquidi. - Non usare una batteria danneggiata. - Non continuare a ricaricare la batteria se la carica non è completa al termine del tempo di carica teorico. - Non utilizzare la batteria se emette un odore strano, scalda in maniera non normale o se qualcosa appare anomalo. - Non lasciare la batteria alla portata dei bambini. - Ricaricare la vostra batteria prima di un lungo inutilizzo e alla ripresa. Rispettate le istruzioni riportate sull’etichetta del caricatore della batteria. Autonomia della vostra batteria La vostra batteria è soggetta a rodaggio. Avrà un’autonomia definitiva dopo una dozzina di utilizzi. Dopo la ricarica della vostra batteria, si consiglia di lasciarla riposare 20-30 minuti prima dell’utilizzo. L’autonomia della nostra VAE Wayscral è la seguente : Batteria 36V6,6 Ah: 25-45 km Batteria 36V13,2 Ah: 60-80 km Durata di vita delle batterie Dopo un gran numero ricariche, le batterie possono soffrire di un peggioramento delle loro prestazioni. Questo dipende dalle abitudini di utilizzo della VAE. In linea generale, la capacità energetica sarà ridotta del 20-30% al termine di 500 cicli (ricarica e scaricamento) per le batterie al litio e di 300 cicli per le batterie al piombo. Dovrete consegnare le vostre batterie usate al negozio in cui avete acquistato la bici oppure nei punti di raccolta specializzati in riciclaggio. Sopratutto non gettate le vostre batterie nella natura.

Utilizzare soltanto il caricabatterie che è stato fornito con la vostra bici elettrica . Evitate qualsiasi contatto con l'acqua durante la ricarica della batteria. Se si bagnasse una presa, asciugate bene prima di qualsiasi utilizzo. Precauzioni d'uso : - Leggere il manuale prima di utilizzare il caricabatterie. - Per uso interno, o non esporre alla pioggia. - Non provocare corto circuito agli spinotti del caricabatterie utilizzando un oggetto metallico. - Non smontare o modificare il caricabatterie, in caso di problema, affidare l'apparecchio ad un riparatore qualificato. - Sistemare il caricabatterie sempre in un ambiente ben areato e asciutto, - Attenzione : Gas esplosivi. Evitare le fiamme e le scintille. Garantire un'aereazione sufficiente durante la carica. - Non utilizzare il caricabatterie con un cavo d'alimentazione o degli spinotti rovinati (danneggiati). - Non toccare il caricabatterie con le mani bagnate. - Assicurarsi che la presa del caricabatterie sia correttamente connessa alla presa di rete per la carica. - Sconnettere l'alimentazione prima di collegare o scollegare le connessioni sulla batteria. - Non toccare il caricabatterie troppo a lungo durante la carica (rischio di bruciatura superficiale). - Non posizionare il caricabatterie in modo instabile. - Non coprire il caricabatterie per evitare il surriscaldamento durante la carica. - Questo caricabatterie è concepito per caricare delle batterie al Litio, non caricare una batteria danneggiata o diversa dal piombo. - Non utilizzare su una batteria non ricaricabile. - Questo apparecchio può essere utilizzato da bambini di età minima di 8 anni e da persone che possiedono capacità fisiche, sensoriali o mentali ridotte o privi/e di esperienza o di conoscenza se essi (o esse) sono correttamente sorvegliati(e) o se sono state rese edotte delle istruzioni relative all'uso dell'apparecchio in tutta sicurezza e se i rischi potenziali sono stati illustrati. I bambini non dovono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utilizzatore non devono essere effettuate da bambini senza sorveglianza. - E' necessario sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio. - Lasciare fuori dalla portata dei bambini, questo prodotto non è un giocattolo. - Non esporre il prodotto ad una sorgente di calore. - Non immergere il prodotto. - Il cavo flessibile esterno di questo prodotto non può essere sostituito ; in caso di danneggiamento del cavo, occorre smaltire il prodotto. - A fine vita, smaltite il prodotto tramite un canale adatto. IV MANUTENZIONE

Ricorda : per assicurare la sicurezza e mantenere i componenti in una buona condizione di funzion- amento, occorre far verificare la vostra VAE periodicamente dal vostro rivenditore. Prima revisione : 1 mese o 150 km - Verifica della chiusura degli elementi: manovella, ruota, manubrio, forcella, pedali, catena, staffa della sella - Verifica del funzionamento di trasmissione e di assistenza - Verifica e regolazione dei freni - Tensione e/o centraggio delle ruote

Rosso: Caricamento Verde: Caricata Rosso: Messa in carica45 46 Lubrificazione La lubrificazione è essenziale sui differenti componenti che sono in movimento per evitare la corrosione; deve essere effettuata regolarmente sui cuscinetti situati nell’asse delle ruote, catena, deragliatore e cavi di comando. Si consiglia di usare dell’olio specifico per la catena e il deragliatore. Occorre usare del grasso per gli altri componenti. Controlli regolari Il serraggio della bulloneria: leva, manovella, pedali, steli. Le coppie di serraggio da applicare sono le seguenti: Tutti gli anni o a 2000km - Verifica dei livelli di usura (pattini o pastiglie freni, trasmissione, gomme) - Controllo dei cuscinetti (scatola della pedaliera, ruote, direzione, pedali) - Controllo dei cavi (freni, deragliatore) - Verifica dell’illuminazione - Tensione e/o centraggio delle ruote Ogni 3 anni o a 6000km - Cambiamento della trasmissione (catena, ruota libera, corona) - Cambio delle gomme - Controllo dell’usura delle ruote (raggi, cerchio) - Tensione e/o centraggio delle ruote. - Deragliatore dei pattini o pastiglie dei freni. - Controllo delle funzioni elettriche.

2) Manutenzione generale

La vostra bici necessita di una manutenzione regolare per la vostra sicurezza ma anche per aumentare la sua durata di vita. E’ importante controllare gli elementi meccanici periodicamente per assicurare, nel caso, la sostituzione dei pezzi usati o che presentano delle tracce di usura. Per un uso sicuro, controllate regolarmente lo stato dei freni e i cerchi. Pulizia Al fine di evitare la corrosione della bici, è necessario sciacquare la vostra bici con acqua normale dopo ogni utilizzo e/o /se è esposto all’aria marina. La pulizia deve essere eseguita con una spugna, una bacinella d’acqua tiepida insaponata così come un getto d’acqua (senza pressione). Pulite i fianchi dei cerchioni e i pattini dei freni all’alcol o all’acetone. Fate particolarmente attenzione a non utilizzare getto d’acqua sotto pressione. Componenti Coppia preconizzata (NM) Consigli particolari Le altre coppie di serraggio dipendono dalle dimensioni dei dadi : M4: 2,5 à 4.0 N.m. , M5: 4.0 à 6.0 N.m. , M6: 6.0 à 7.5 N.m.

V SERVIZIO POST-VENDITA

1) Pezzi di ricambio

I differenti elementi usurabili sono degli elementi standard. Sostituire sempre i pezzi usurati e/o da cambiare con dei componenti identici in vendita nei negozi o dal vostro rivenditore. Attenzione: Come qualunque componenete meccanico, una bicicletta è sottoposta a sollecitazioni elevate e si usura. I diversi materiali e componenti possono reagire in maniera diversa all'usura o alla fatica. Se la durata di vita prevista per un componente è stata superata, questo può rompersi improvvisamente rischiando di comportare ferite per il ciclista. Le fessure, i graffi e le decolorazioni in zone sottoposte a delle sollecitazioni elevate indicano che il componente ha superato la sua durata di vita e dovrebbe essere sostituito.

2) Garanzia applicabile

Abbiamo concepito e fabbricato la vostra bicicletta con la massima cura possibile affinchè vi soddisfi completamente. Nonostante questo, se dovesse accadere che il vostro prodotto è difettoso, potrete godere di una garanzia a partire dalla data di acquisto di:

• Garanzia a vita per il telaio

• 2 anni per i motore.

• 1 anno per i pezzi, eccetto i pezzi usurabili ( gomme, camere d’aria, pattini dei freni, maniglie, sella, cablaggi)

• 2 anno per le batterie al litio e caricatore . (Riportate la vostra batteria usata in negozio, sarà smaltita presso gli appositi centri di raccolta autorizzati) Per attivare questa garanzia, l’utente deve presentare il prodotto al distributore, accompagnato dello scontrino o dalla fattura di acquisto. Questa garanzia, applicabile nel paese di acquisto, copre tutti i difetti del prodotto che non ne permettono un normale utilizzo. Non copre i difetti legati ad una cattiva manutenzione, un utilizzo improprio, o dovuti al mancato rispetto delle indicazioni del costruttore. La garanzia non copre la normale usura dei pezzi legata all’uso del prodotto. Il garante è : contact: www.norauto.com La garanzia commerciale prevista qui sopra non limita in alcun modo il diritto dall’acquirente di agire in garanzia di vizi nascosti o di non conformità, come previsto nei differenti paesi Europei. Per ulteriori infiormazioni, fate riferimento alla legge in vigore nel vostro Paese.

3) Funzionamento e Riparazione

Batterie al litio La luce Rosso del caricatore non funziona durante la ricarica - Verificate che i connettori siano correttamente connessi. La luce Rosso del caricatore non diventa verde - Staccate l’alimentazione, poi dopo 5 secondi connettete alla corrente, dovrebbe riprendere a caricare. La luce Rosso del caricatore diventa subito verde - Verificate che la batteria sia completamente carica. -I fusibili sono bruciati. Non smontare per nessun motivo. In caso di problemi, contattare un tecnico qualificato per la riparazione (T3.15A/250V). Pedali su manovelle Serraggio del gancio sul braccio Serraggio del braccio Serraggio gioco dello sterzo Leva del freno Staffe del freno Sella su telaio Collare asta della sella Ruota con motore/Ruota senza motore Porta bagagli

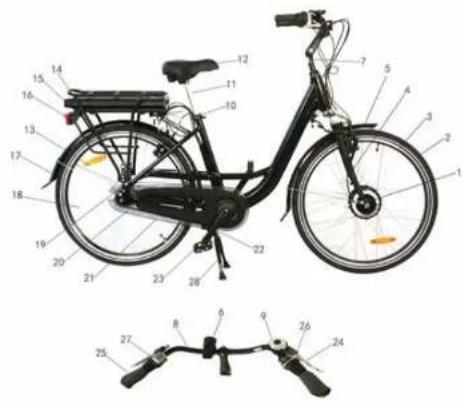

Lubrificare le filettature Viti di regolazione dell’inclinazione(1) Motore (2) Pneumatici (3) Cerchione (4) Forcella (5) Parafango (6) Luce anteriore (7) Braccio (8) Manubrio (9) Campanello (10) Collare asta della sella (11) Asta della sella (12) Sella (13) Parafango posteriore (14) Portabagagli (15) Batteria (16) Luce posteriore (17) Parafanghi posteriore (18) Raggio (19) Deragliatore (20) Catena (21) Carter della catena (22) Manovella (23) Pedale (24) Leva del freno (25) Manopola (26) Selettore di velocità (27) Display (28) Cavalletto

City 520 Perso massimo: Utilizzatore + Carico 130 kg 105 kg Velocità massima con assistenza < 25km/h Autonomia 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km Peso totale bici (con batteria 6,6 Ah) 25Kg Dimensione bici 178 x 67cm Dimensioni Gomme 26*1,75 Motorizzazione Motore elettrico Potenza massima Tensione Motore anteriore 250W 36V Batteria Tipo Litio Tensione 36V Capacità 6,6 Ah / 13,2 Ah Peso Tempo di carica Numero di cicli 500-800 Specifiche Tensione di entrata 230V Tensione di uscita 42V Caricatore 2,1 kg / 3,6 kg 2,5-3h /5-6h Codice errore City 520 Descrizione Codice errore E02 Problema motore Verificare il sensore ad effetto Hall Verificare il collegamento alle fasi motore E03 Problema del sensore velocità Verificare il sensore di velocità Cambiare il variatore E04 Manopola di selezione difettosa Sostituire la manopola di selezione E08 Tensione troppo debole Verificare la tensione della batteria Soluzione Allegato : specifiche tecniche Peso massimo: Utilizzatore + Carico + bici
