| Tipo di prodotto | Bicicletta a pedalata assistita (BPA) |
| Marca | Wayscral |
| Modello | Sporty 645 |
| Dimensioni | 180 cm x 62 cm |
| Peso totale | 22 kg |
| Peso massimo totale (bicicletta + utilizzatore + carico) | 130 kg |
| Peso massimo utilizzatore + carico | 108 kg |
| Motorizzazione | Motore elettrico DC Brushless posteriore, 250W, 36V |
| Batteria | Litio, 36V, 8,8Ah, peso 3 kg |
| Autonomia | 40 a 60 km |
| Tempo di ricarica | 4 a 5 ore |
| Numero di cicli di ricarica | 500 a 800 cicli |
| Velocità massima assistita | <25 km/h |
| Trasmissione | Shimano 8 velocità |
| Freni | Freni a disco meccanici, anteriore 180 mm, posteriore 160 mm |
| Pneumatici | 27,5 x 2,10 pollici, valvola Schrader |
| Sospensione | Forcella anteriore Suntour XCT con regolazione del precarico |
| Illuminazione | Faro anteriore a LED, luce posteriore integrata nella batteria |
| Garanzia telaio | A vita |
| Garanzia motore | 2 anni |
| Garanzia batteria e caricabatterie | 2 anni |
| Garanzia parti (esclusa usura) | 1 anno |
Domande frequenti - Sporty 645 WAYSCRAL
Domande degli utenti su Sporty 645 WAYSCRAL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Bicicletta elettrica in formato PDF gratuitamente! Trova il tuo manuale Sporty 645 - WAYSCRAL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Sporty 645 del marchio WAYSCRAL.

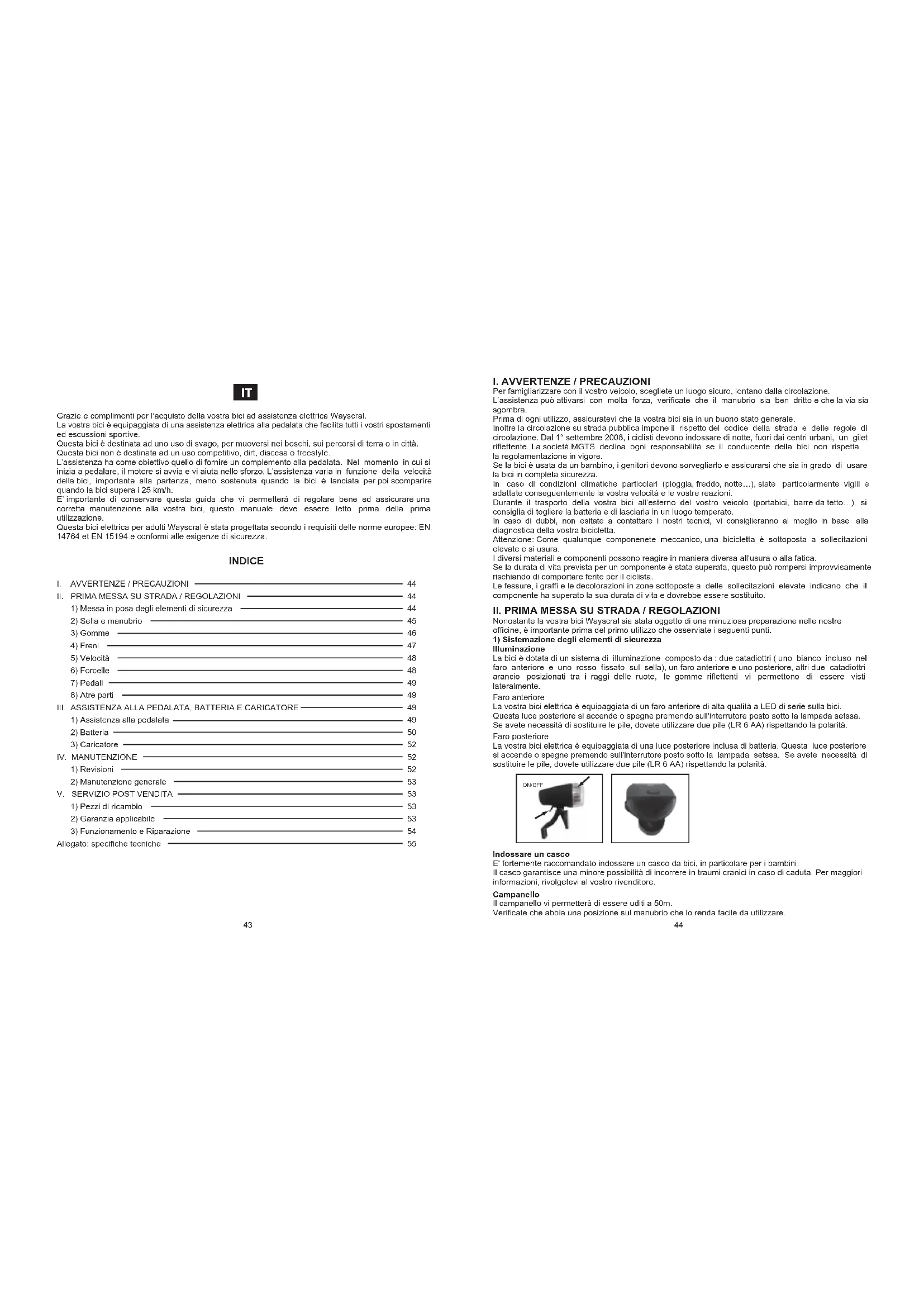

MANUALE UTENTE Sporty 645 WAYSCRAL
Grazie e complimenti per l'acquisto della vostra bici ad assistenza elettrica Wayscral.
La vostra bici è equipaggiata di una assistenza elettrica alla pedalata che facilita tutti i vostri spostamenti ed escussioni sportive.
Questa bici è destinata ad uno uso di svago, per muoversi nei boschi, sui percorsi di terra o in città. Questa bici non è destinata ad un uso competitivo, dirt, discesa o freestyle.
L'assistenza ha come obiettivo quello di fornire un complemento alla pedalata. Nel momento in cui si inizia a pedalare, il motore si avvla e vi aiuta nello sforzo. L'assistenza varia in funzione della velocità della bici, importante alla partenza, meno sostenuta quando la bici è lanciata per poi scomparire quando la bici supera i 25 km/h.
E' importante di conservare questa guida che vi permetterà di regolare bene ed assicurare una corretta manutenzione alla vostra bici, questo manuale deve essere letto prima della prima utilizzazione.
Questa bici elettrica per adulti Wayscral è stata progettata secondo i requisiti delle norme europee: EN 14764 et EN 15194 e conformi alle esigenze di sicurezza.
INDICE
I. AVVERTENZE / PRECAUZIONI 44
II. PRIMA MESSA SU STRADA / REGOLAZIONI 44
1) Messa in posa degli elementi di sicurezza 44
2) Sella e manubrio 45
3) Gomme 46
4) Freni 47
5) Velocità 48
6) Forcelle 48
7) Pedali 49
8) Atre parti 49
III. ASSISTENZA ALLA PEDALATA, BATTERIA E CARICATORE 49
1) Assistenza alla pedalata 49
2) Batteria 50
3) Caricatore 52
IV. MANUTENZIONE 52
1) Revisioni 52
2) Manutenzione generale 53
V. SERVIZIO POST VENDITA 53
1) Pezzi di ricambio 53
2) Garanzia applicabile 53
3) Funzionamento e Riparazione 54
Allegato: specifiche tecniche 55
I. AVVERTENZE / PRECAUZIONI
Per famigliarizzare con il vostro veicolo, scegliete un luogo sicuro, lontano dalla circolazione.
L'assistenza può attivarsi con molta forza, verificate che il manubrio sia ben dritto e che la via sia sgombra.
Prima di ogni utilizzo, assicuratevi che la vostra bici sia in un buono stato generale.
Inoltre la circolazione su strada pubblica impone il rispetto del codice della strada e delle regole di circolazione. Dal 1º settembre 2008, i ciclisti devono indossare di notte, fuori dai centri urbani, un gilet riflettente. La società MGTS declina ogni responsabilità se il conducente della bici non rispetta la regolamentazione in vigore.
Se la bici è usata da un bambino, i genitori devono sorvegliarlo e assicurarsi che sia in grado di usare la bici in completa sicurezza.
In caso di condizioni climatiche particolari (pioggia, freddo, notte...), siate particolarmente vigili e adattate conseguentemente la vostra velocità e le vostre reazioni.
Durante il trasporto della vostra bici all'estemo del vostro veicolo (portabici, barre da tetto...), si consiglia di togliere la batteria e di lasciarla in un luogo temperato.
In caso di dubbi, non esitate a contattare i nostri tecnici, vi consiglieranno al meglio in base alla diagnostica della vostra bicicletta.
Attenzione: Come qualunque componenete meccanico, una bicicletta è sottoposta a sollecitazioni elevate e si usura.
I diversi materiali e componenti possono reagire in maniera diversa all'usura o alla fatica.
Se la durata di vita prevista per un componente è stata superata, questo può rompersi improvvisamente rischiando di comportare ferite per il ciclista.
Le fessure, i graffi e le decolorazioni in zone sottoposte a delle sollecitazioni elevate indicano che il componente ha superato la sua durata di vita e dovrebbe essere sostituito.
II. PRIMA MESSA SU STRADA / REGOLAZIONI
Nonostante la vostra bici Wayscral sia stata oggetto di una minuziosa preparazione nelle nostre officine, è importante prima del primo utilizzo che osserviate i seguenti punti.
1) Sistemazione degli elementi di sicurezza
Illuminazione
La bici è dotata di un sistema di illuminazione composto da : due catadiottri ( uno bianco incluso nel faro anteriore e uno rosso fissato sul sella), un faro anteriore e uno posteriore, altri due catadiottri arancio posizionati tra i raggi delle ruole, le gomme riflettenti vi permettono di essere visti lateralmente.
Faro anteriore
La vostra bici elettrica è equipaggiata di un faro anteriore di alta qualità a LED di serie sulla bici. Questa luce posteriore si accende o spegne premendo sull'interrutore posto sotto la lampada setssa. Se avete necessità di sostituire le pile, dovete utilizzare due pile (LR 6 AA) rispettando la polarità.
Faro posteriore
La vostra bici elettrica è equipaggiata di una luce posteriore inclusa di batteria. Questa luce posteriore si accende o spegne premendo sull'interrutore posto sotto la lampada setssa. Se avete necessità di sostituire le pile, dovete utilizzare due pile (LR 6 AA) rispettando la polarità.
Indossare un casco
E' fortemente raccomandato indossare un casco da bici, in particolare per i bambini. Il casco garantisce una minore possibilità di incorrere in traumi cranici in caso di caduta. Per maggiori informazioni, rivolgetevi al vostro rivenditore.
Campanello
Il campanello vi permetterà di essere uditi a 50m. Verificate che abbia una posizione sul manubrio che lo renda facile da utilizzare.
2) Regolazione della sella e del manubrio
E' importante adattare le regolazioni della vostra bici alla vostra morfologia.
Sella
Per montare la sella sulla sua asta, stringere la vite in coppia consigliata nella tavola delle coppie presente nel paragrafo 4.2 entretien général (manutenzione generale)
Allo stesso modo, fate attenzione a non superare il livello massimo.
Bloccaggio rapido
La vostra bici è equipaggiata d'un bloccaggio rapido per bloccare l'asta della sella sul telaio. Per un mantenimento efficace, agire sul dado di regolazione ed azionare la leva di bloccaggio a mano. Il sistema deve segnare le caviglie della forcella quando è chiuso nella posizione bioccata.
Gulador
Per assemblare il guiador sul braccio, stringere le 4 viti del braccio in coppia consigliato nella tavola delle coppie di serraggio presente nel paragrafo 4.2 entretien général. (manutenzione generale) Assicurarsi che le cintre sia ben centrato sul braccio con l'aiuto della marchiatura sul guiador.
Per disassemblare il braccio dal telaio, svitare completamente la vite superiore e allentare le viti del braccio. Al momento del rimontaggio, restringere la vite superiore per regolare il gioco nello sterzo poi stringere la vite del braccio in coppia consigliato nella tavola delle coppie di serraggio presente nel paragrafo 4.2 entretien général (manutenzione generale). Vi consigliamo di far effettuare questa operazione da un tecnico qualificato.
La vostra bici è dotata d'un braccio di tipo Headset. La regolazione dell'altezza del cintre richiede il cambiamento di posizionamento degli anelli di regolazione tra il braccio e il cuscinetto superiore. Si consiglia di effettuare quest'operazione da parte di un tecnico qualificato.
3) Gomme
La vostra bici Wayscral Sporty 645 è equipaggiata di ruote da 27.5 pollici (27.5").
Varificate periodicamente la pressione degli pneumatici.
Muoversi con delle gomme non sufficientemente gonfie o troppo gonfie può nuocere al rendimento, provocare usura prematura, causare dei deterioramenti a livello del cerchio, diminuire l'autonomia o aumentare i rischi di incidente.
Se su una gomma è visibile un'usura importante o un taglio, sostituitela prima di utilizzare la bici.
| Pressione | |||
| Modello M | sura | PSI Bar | |
| W 645 27. | 5°2.10 32-44 | 2.2 – 3.0 | |
La dimensione della camera d'aria è di 27.5x2.10 (650B)
Valvole
La vostra bici è equipaggiata di valvole di tipo Schrader.
Bloccaggio rapido ruota anteriore
La ruota anteriore della vostra bici è equipaggiata d'un bloccaggio rapido. Questo bloccaggio permette di mantenere la ruota anteriore sulla forcella. Per un fissaggio efficace, agire sul dado di regolazione ed azionare la leva di bloccaggio a mano.
Il dispositivo di bloccaggio rapido deve marcare sugli steli della forcella quando è chiuso nella posizione di blocco. Ad ogni operazione di regolazione, verificare il corretto centraggio della ruota con le forcelle.
4) Freni
La leva destra attiva il freno posteriore, e la leva sinistra attiva il freno anteriore.
E' consigliato di ripartire la forza frenante al 60/40 tra l'anteriori e il posteriore.
La vostra bici Wayscral è equipaggiata di 2 freni a disco meccanico con un disco di diametro 180mm nella parte anteriore e di diametro 160 mm nella posteriore.
Si prega di non gettare olio o qualsiasi lubrificante su i dischi freno o le pastiglie freno, per esempio in fase di manutenzione della catena o del deragliatore. Se questo dovesse accadere sarà necessario cambiare le pastiglie o sgrassarle in modo completo.
Sostituzione delle pastiglie dei freni.
Sostituire le parti d'usura con delle parti di ricambio appropriate contattando un tecnico qualificato.
Regolazione
La regolazione dei freni si effettua con l'aiuto della rotella situata sulla leva del freno. Questa rotella permette di regolare la tensione del cavo e di recuperare l'usura delle pastiglie dei freni.
Attenzione
Dopo l'utilizzo i dischi dei freni diventano estremamente caldi. Non toccare i dischi immediatamente dopo l'utilizzo, si rischiano delle bruciature profonde.
Avvertimento: In caso di pioggia o di tempo umido, le distanze di frenata sono allungate.
5) Utilizzazione e regolazione del deragliatore
Lo Sporty 645 è equipaggiato d'una trasmissione Shimano che reca 8 velocità. Utilizzare il comando di velocità destro per azionare i deragliatore posteriore.
Comando del deragliatore anteriore
Premere sulla leva grande per spostare la calena dalla corona piccola verso la grande. Potete cambiarefino a tre velocità nello stesso tempo premendo sulle leve.
Premere sulla leve piccola per spostare la catena dalla corona grande verso la piccola.
Più l'indicatore della manopola destra ( commando del deragliatore posteriore ) è verso la sinistra, più sarà difficile di pedalare.
La regolazione del deragliatore si effettua con l'aiuto della ghiera. Questa ghiera permette di regolare la tensione del cavo del deragliatore.
Ghiera di regolazione della tensione del cavo
6) Forcelle
La vostra bici è equipaggiata di una forcella ammortizzata regolabile. Per i percorsi ondulati, potete bloccare la forcella per aumentare il rendimento della bici. Azionare la ghiera per bloccare la forcella. Per maggiori informazioni, potete fare riferimento al sito www.srsuntour-cycling.com.
7) Pedali
Identificare i pedali osservando la lettera annotata sul pedale. Il pedale di destra è indicato R (Right) e il pedale di sinistra L (Left).
Ruotare il pedale R nel senso delle lancette di un orologio per fissarlo sulla manovella.
Ruotare il pedale L nel senso inverso delle lancette di un orologio per fissarla sulla manovella.
Stringere secondo la coppia consigliata nella tavola delle coppie di serraggio presente nel paragrafo 4.2 entretien général (manutenzione generale).
8) Altri pezzi
Ruota e motore
Dopo il primo mese di utilizzo, si consiglia di stringere i raggi per limitare l'impatto della trazione del motore sulla vostra ruota anteriore o posteriore.
Durante l'avvio del molore, si potrà udire un leggero rumore. Questo rumore è normale quando il molore si avvia e assiste la pedalata. Questo rumore può diventare forte quando è pienamente sollecitato.
III. Assitenza alla pedalata e batteria
1) Assistenza alla pedalata
Premete sul pulsante 📄 per avviare la vostra console. Tenete premuto su 📋 per spegnerlo.
Applicazione dei livelli d'assistenza
Premete sul pulsante «+» o il pulsante «-» per selezionare il livello d'assistenza.
Sono disponibili 3 livelli d'assistenza:
- Low: Sistema acceso ma non d'assistenza
- Med: Assistenza media
- High: Assistenza forte
Assistenza 6 km/h
Premere sul pulsante «-» per due secondi per disinserire l'assistenza 6km/H (modalità pedone) Quando rilasciate il pulsante, l'assistenza si arresta.
2) Betteria
Non aprire mai o provare di riparare la batteria senza autorizzazione preliminare del fabbricante, potresle danneggiare i componenti ed invalidare la garanzia. Tenere la batteria lontano dai materiali infiammabili e dal fuoco.
Cobnsigli per la prima utilizzazione:
La vostra bici Wayscral è equipaggiata d'una batteria al litio da 36V/8,8Ah. Essa è accompagnata da un caricabatterie dedicato a questa bici.
Prima di utilizzare la vostra bici, vi consigliamo di fare una carica completa della vostra batteria. La batteria vi è stata consegnata con una carica minima. E' MOLTO IMPORTANTE EFFETTUARE UNA CARICA MINIMA DI 2 ORE OGNI DUE MESI.
Assicuratevi che la vostra batteria sia sbloccata, loglietela dal suo alloggiamento.
Fissare bene l'estremità del caricatore nella presa situata dietro la batteria, vicino all'impugnatura.
Tappa 1: Sbloccare la batteria
Fate scivolare il guscio di plastica che protegge la presa, per effetture il collegamento. Collegare la spina di alimentazione ad una presa elettrica e verificare che il led sul caricatore si accenda. Per una ricarica completa occorrono tra le 4-5h.
Quando la ricarica è terminata scollegate il caricatore dalla presa.
Non dimenticate di bloccare la vostra batteria dopo il riposizionamento sulla bici.
Tappa 1: posizionare il posteriore della batteria nel supporto
Tappa 2: esercitare una pressione sulla parte anteriore della batteria fino a sentire un click
La vostra batteria è equipaggiata di un indicatore di carica.
Premere sul pulsante per visualizzare il livello di carica della batteria.
Pulsante di test di carica della batteria
Autonomia della vostra batteria
La vostra batteria è soggetta a rodaggio. Avrà un'autonomia definitiva dopo una dozzina di utilizzi.
Dopo la ricarica della vostra batteria, si consiglia di lasciarla riposare 20-30 minuti prima dell'utilizzo. L'autonomia della nostra VAE Wayscral è la seguente :40-60km.
Il numero di Km in autonomia dipende da diversi fattori di utilizzo :
- la scelta della modalità di assistenza
- il peso dell'utente
- il dislivello della ruota
- il gonfiaggio delle gomme
- il vento
- lo sforzo della pedalata fornito
- l'avviamento e frequenza delle tappe
- la temperatura esterna
Precauzioni
Si raccomanda di ricaricare le batterie regolarmente, o dopo ogni utilizzo. Non c'è nessun effetto memoria su queste batterie.
Al fine di massimizzare la durata di vita della vostra batteria, si consiglia:
- di evitare i luoghi caldi (temperatura di ricarica ideale 20C)
- di lasciare raffreddare la batteria per 30 minuti dopo l'uso della bici
Precauzioni d'uso
- Utilizzare la batteria unicamente per questa bici.
- Per ricaricare la batteria utilizzare unicamente il caricatore specifico incluso
- Ricaricare la batteria solo in un luogo ben ventilato.
- Non esporre la batteria al calore e non ricaricarla in pieno sole.
- Non smontare o modificare la batteria.
- Non collegare le connessioni (+) e (-) della batteria ad un oggetto metallico
- Non esporre la batteria a dei liquidi
- Non usare una batteria danneggiata.
- Non continuare a ricaricare la batteria se la carica non è completa al termine del tempo di carica teorico.
- Non utilizzare la batteria se emette un odore strano, scalda in maniera non normale o se qualcosa appare anomalo.
- Non lasciare la batteria alla portata dei bambini.
- Ricaricare la vostra batteria prima di un lungo inutilizzo e alla ripresa.
Rispettate le istruzioni riportate sull'etichetta del caricatore della batteria.
Durata di vita delle batterie
Dopo un gran numero ricariche, le batterie possono soffrire di un peggioramento delle loro prestazioni. Questo dipende dalle abitudini di utilizzo della VAE. In linea generale, la capacità energetica sarà ridotta del 20-30% al termine di 500 cicli (ricarica e scaricamento) per le batterie al litio e di 300 cicli per le batterie al piombo.
Dovrete consegnare le vostre batterie usate al negozio in cui avete acquistato la bici oppure nei punti di raccolta specializzati in riciclaggio. Sopratutto non gettate le vostre batterie nella natura.
3) Caricatore
Utilizzare soltanto il caricabatterie che è stato fornito con la vostra bici elettrica. Evitate qualsiasi contatto con l'acqua durante la ricarica della batteria. Se si bagnasse una presa, asciugate bene prima di qualsiasi utilizzo.
Precauzioni d'uso
- Leggere il manuale prima di utilizzare il caricabatterie.
- Per uso interno, o non esporre alla pioggia.
- Non provocare corto circuito agli spinotti del caricabatterie utilizzando un oggetto metallico.
- Non smontare o modificare il caricabatterie, in caso di problema, affidare l'apparecchio ad un riparatore qualificato.
- Sistemare il caricabatterie sempre in un ambiente ben areato e asciutto,
- Attenzione : Gas esplosivi. Evitare le flamme e le scintille. Garantire un'aereazione sufficiente durante la carica.
- Non utilizzare il caricabatterie con un cavo d'alimentazione o degli spinotti rovinati (danneggiati).
- Non toccare il caricabatterie con le mani bagnate.
- Assicurarsi che la presa del caricabatterie sia correttamente connessa alla presa di rete per la carica.
- Sconnettere l'alimentazione prima di collegare o scollegare le connessioni sulla batteria.
- Non toccare il caricabatterie troppo a lungo durante la carica (rischio di bruciatura superficiale).
- Non posizionare il caricabatterie in modo instabile.
- Non coprire il caricabatterie per evitare il surriscaldamento durante la carica.
- Questo caricabatterie è concepito per caricare delle batterie al Litio, non caricare una batteria danneggiata o diversa dal piombo.
- Non utilizzare su una batteria non ricaricabile.
- Questo apparecchio può essere utilizzato da bambini di età minima di 8 anni e da persone che possiedono capacità fisiche, sensoriali o mentali ridotte o privi/e di esperienza o di conoscenza se essi (o esse) sono correttamente sorvegliati(e) o se sono state rese edotte delle istruzioni relative all'uso dell'apparecchio in tutta sicurezza e se i rischi potenziali sono stati illustrati. I bambini non dovono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utilizzatore non devono essere effettuate da bambini senza sorveglianza.
- E' necessario sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.
- Lasciare fuori dalla portata dei bambini, questo prodotto non è un giocattolo.
- Non esporre il prodotto ad una sorgente di calore.
- Non immergere il prodotto.
- Il cavo flessibile esterno di questo prodotto non può essere sostituito; in caso di danneggiamento del cavo, occorre smaltire il prodotto.
- A fine vita, smaltite il prodotto tramite un canale adatto.
IV MANUTENZIONE
1) Revisioni
Ricorda : per assicurare la sicurezza e mantenere i componenti in una buona condizione di funzionamento, occorre far verificare la vostra VAE periodicamente dal vostro rivenditore.
Prima revisione : 1 mese o 150 km
- Verifica della chiusura degli elementi: manovella, ruota, manubrio, forcella, pedali, catena, staffa della sella
- Verifica del funzionamento di trasmissione e di assistenza
- Verifica e regolazione dei freni
- Tensione e/o centraggio delle ruote
Tutti gli anni o a 2000km
- Verifica dei livelli di usura (pattini o pastiglie freni, trasmissione, gomme)
- Controllo dei cuscinetti (scatola della pedaliera, ruote, direzione, pedali)
- Controllo dei cavi (freni, deragliatore)
- Verifica dell'illuminazione
- Tensione e/o centraggio delle ruote
Ogni 3 anni o a 6000km
- Cambiamento della trasmissione (catena, ruota libera, corona)
- Cambio delle gomme - Controllo dell'usura delle ruote (raggi, cerchio)
- Tensione e/o centraggio delle ruote. - Deragliatore dei pattini o pastiglie dei freni.
- Controllo delle funzioni elettriche.
2) Manutenzione generale
La vostra bici necessita di una manutenzione regolare per la vostra sicurezza ma anche per aumentare la sua durata di vita. E' importante controllare gli elementi meccanici periodicamente per assicurare, nel caso, la sostituzione dei pezzi usati o che presentano delle tracce di usura. Per un uso sicuro, controllate regolarmente lo stato dei freni e i cerchi.
Pulizia
Al fine di evitare la corrosione della bici, è necessario sciacquare la vostra bici con acqua normale dopo ogni utilizzo e/o se è stata esposta ad aria marina.
La pulizia deve essere eseguito con una spugna, una bacinella d'acqua tiepida insaponata così come un getto d'acqua (senza pressione). Pulite i fianchi del cerchioni e i pattini del freno con alcol o con acetone. Fate particolarmente attenzione a non utilizzare getto d'acqua sotto pressione.
Lubrificazione
La lubrificazione è essenziale sui differenti componenti che sono in movimento per evitare la corrosione; deve essere effettuata regolarmente sui cuscinetti situati nell'asse delle ruote, catena, deragliatore e cavi di comando.
Si consiglia di usare dell'olio specifico per la catena e il deragliatore. Occorre usare del grasso per gli altri componenti.
Controlli regolari
Il serraggio della bulloneria; leva, manovella, pedali, steli.
Le coppie di serraggio da applicare sono le seguenti:
| Componenti Coppia proconizzata (NM) Consigli particolari | ||
| Pedali su manovelle | 30 | Lubrificare le filettature |
| Serraggio del braccio sulla forcella | 5 | |
| Serraggio di potenza sul cintre | 5 | |
| Leva del freno | 3-5 | |
| Staffe del freno | 5-7.5 | |
| Sella sul telaio | 7 | |
| Collare asta della sella | Serraggio rapido | |
| Ruota posteriore con motore | 30 | Utilizzare una chiave piatta da 19mm |
Le altre coppie di serraggio dipendono dalle dimensioni dei dadi:
1) Pezzi di ricambio
I differenti elementi usurabili sono degli elementi standard. Sostituire sempre i pezzi usurati e/o da cambiare con dei componenti identici in vendita nei negozi o dal vostro rivenditore.
Attenzione: Come qualunque componenete meccanico, una bicicletta è sottoposta a sollecitazioni elevate e si usura.
I diversi materiali e componenti possono reagire in maniera diversa all'usura o alla fatica.
Se la durata di vita prevista per un componente è stata superata, questo può rompersi improvvisamente rischiando di comportare ferite per il ciclista.
Le fessure, i graffi e le decolorazioni in zone sottoposte a delle sollecitazioni elevate indicano che il componente ha superato la sua durata di vita e dovrebbe essere sostituito.
2) Garanzia applicabile
Abbiamo concepito e fabbricato la vostra bicicletta con la massima cura possibile affinchè vi soddisfi completamente. Nonostante questo, se dovesse accadere che il vostro prodotto è difettoso, potrete godere di una garanzia a partire dalla data di acquisto di:
• Garanzia a vita per il telaio
• 2 anni per i motore.
- 1 anno per i pezzi, eccetto i pezzi usurabili (gomme, camere d'aria, pattini dei freni, maniglie, sella, cablaggi)
- 2 anno per le batterie al litio e caricatore.
(Riportate la vostra batteria usata in negozio, sarà smaltita presso gli appositi centri di raccolta autorizzati)
Per attivare questa garanzia, l'utente deve presentare il prodotto al distributore, accompagnato dello scontrino o dalla fattura di acquisto.
Questa garanzia, applicabile nel paese di acquisto, copre tutti i difetti del prodotto che non ne permettono un normale utilizzo. Non copre i difetti legati ad una cattiva manutenzione, un utilizzo improprio, o dovuti al mancato rispetto delle indicazioni del costruttore. La garanzia non copre la normale usura dei pezzi legata all'uso del prodotto.
Il garante e : contact: www.norauto.com
La garanzia commerciale prevista qui sopra non limita in alcun modo il diritto dall'acquirente di agire in garanzia di vizi nascosti o di non conformità, come previsto nei differenti paesi Europei. Per ulteriori informazioni, fate riferimento alla legge in vigore nel vostro Paese.
3) Funzionamento e Riparazione
Batterie al litio
La luce Rosso del caricatore non funziona durante la ricarica
- Verificate che i connettori siano correttamente connessi.
La luce Rosso del caricatore non diventa verde
- Staccate l'alimentazione, poi dopo 5 secondi connettete alla corrente, dovrebbe riprendere a caricare.
La luce Rosso del caricatore diventa subito verde
- Verificate che la batteria sia completamente carica.
-I fusibili sono bruciati.
Non smontare per nessun motivo. In caso di problemi, contattare un tecnico qualificato per la riparazione (T3.15A/250V).
Allegato: specifiche tecniche

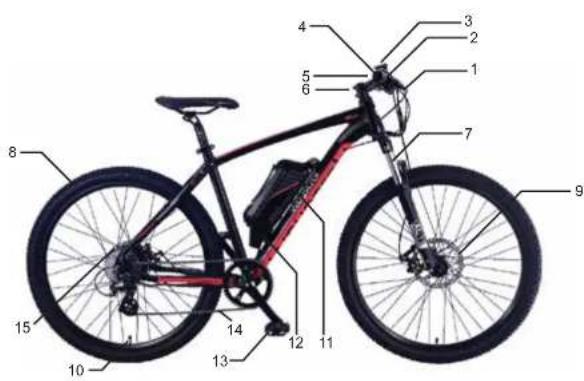

(7) Sospensione anteriore
(12) Unità di controllo
(3) Display
(8) Gomma
(13) Pedale
(4) Manubrio
(9) Freni a disco
(14) Calena
(5) Campanello
(10) Valvola cerchio
(15) Motore
Sporty 645
| Peso massimo 130 kg (utilizzatore + Carico + bici) | ||
| Peso massimo | 108 kg (utilizzatore + Carico) | |
| Velocità massima con assistenza | < 25km/h | |
| Autonomia | 40-60km | |
| Motorizzazione | Motore elettrico | DC Brushless |
| Potenza massima | 250W | |
| Tensione | 36V | |
| Batteria | Tipo | Lithium |
| Tensione | 36V | |
| Capacità | 8.8Ah | |
| Peso | 3kg | |
| Tempo di carica | 4-5h | |
| Numero di cicli | 500-800 | |
| Caricatore | Specifiche | Tensione di entrata 230V |
| Tensione di uscita 42V | ||
| Peso totale bici | 22Kg | |
| Dimensione bici | 180cm x 62cm | |
| Dimensioni Gomme | 27.5" x 2.10 | |
