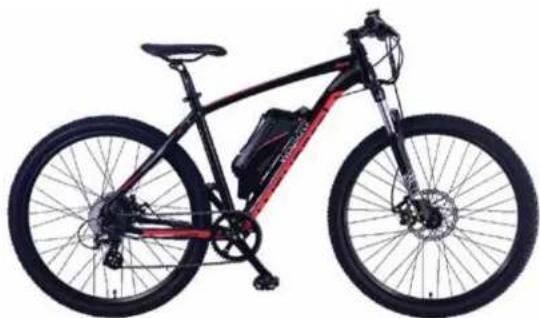

Sporty 645 - Vélo électrique WAYSCRAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vélo à assistance électrique (VAE)
Marque	Wayscral
Modèle	Sporty 645
Dimensions	180 cm x 62 cm
Poids total	22 kg
Poids maximum total (vélo + utilisateur + chargement)	130 kg
Poids maximum utilisateur + chargement	108 kg
Motorisation	Moteur électrique DC Brushless arrière, 250W, 36V
Batterie	Lithium, 36V, 8,8Ah, poids 3 kg
Autonomie	40 à 60 km
Temps de charge	4 à 5 heures
Nombre de cycles de charge	500 à 800 cycles
Vitesse maximale assistée	<25 km/h
Transmission	Shimano 8 vitesses
Freins	Freins à disque mécanique, avant 180 mm, arrière 160 mm
Pneumatiques	27,5 x 2,10 pouces, valve Schrader
Suspension	Fourche avant Suntour XCT avec réglage de précontrainte
Éclairage	Phare avant LED, feu arrière intégré dans la batterie
Garantie cadre	À vie
Garantie moteur	2 ans
Garantie batterie et chargeur	2 ans
Garantie pièces (hors usure)	1 an

FOIRE AUX QUESTIONS - Sporty 645 WAYSCRAL

Quelle est l'autonomie de la batterie ?

L'autonomie est comprise entre 40 et 60 km. Elle dépend du mode d'assistance, du poids de l'utilisateur, du dénivelé, du gonflage des pneus, du vent et de la température. Après une dizaine d'utilisations, la batterie atteint son autonomie définitive.

Combien de temps faut-il pour charger la batterie ?

Le temps de charge complet est de 4 à 5 heures. Utilisez uniquement le chargeur fourni et chargez dans un endroit bien ventilé, à l'abri de la chaleur et de l'humidité.

Quelle est la vitesse maximale avec assistance ?

L'assistance électrique est limitée à 25 km/h. Au-delà, le moteur cesse d'assister. Le vélo peut aller plus vite sans assistance, mais l'assistance se coupe automatiquement.

Comment régler le niveau d'assistance ?

Utilisez les boutons « + » et « - » sur la console pour choisir parmi 3 niveaux : Low (pas d'assistance), Med (moyenne), High (forte). Un mode piéton à 6 km/h est activé en appuyant 2 secondes sur « - ».

Comment entretenir la batterie pour prolonger sa durée de vie ?

Rechargez la batterie régulièrement après chaque utilisation, même si le vélo n'est pas utilisé (charge minimale de 2 heures tous les 2 mois). Évitez les températures extrêmes, laissez refroidir 30 minutes après usage, et stockez-la dans un endroit tempéré. Ne la démontez pas et utilisez uniquement le chargeur fourni.

Comment régler la hauteur de la selle et du guidon ?

Pour la selle, desserrez le blocage rapide, ajustez la hauteur pour que votre jambe soit légèrement pliée en bas de course, puis resserrez. Le repère d'insertion ne doit pas dépasser. Pour le guidon, la potence est de type headset : le réglage en hauteur nécessite un technicien qualifié.

Que faire si le chargeur ne fonctionne pas ?

Vérifiez d'abord les connexions. Si la lumière rouge ne s'allume pas, assurez-vous que les connecteurs sont bien enfichés. Si la lumière reste rouge au lieu de passer au vert, débranchez et rebranchez après 5 secondes. Si elle devient immédiatement verte, la batterie est peut-être déjà pleine ou le fusible a sauté (T3.15A/250V). Ne démontez pas le chargeur, confiez-le à un réparateur qualifié.

Comment remplacer les plaquettes de frein ?

Le remplacement des plaquettes de frein doit être effectué par un technicien qualifié. Utilisez des pièces de rechange appropriées. Évitez de projeter de l'huile sur le disque ou les plaquettes. Après utilisation, les disques peuvent être brûlants – attendez qu'ils refroidissent.

Quel est le poids maximum supporté par le vélo ?

Le poids total maximal (vélo + utilisateur + chargement) est de 130 kg. Le poids maximal de l'utilisateur plus chargement est de 108 kg. Ne dépassez pas ces limites.

Comment verrouiller et déverrouiller la batterie ?

Pour retirer la batterie, déverrouillez-la avec la clé, faites-la pivoter dans le sens inverse des aiguilles d'une montre et sortez-la de son support. Pour l'installer, positionnez l'arrière de la batterie dans le support, puis exercez une pression sur l'avant jusqu'à entendre un clic de verrouillage. Refermez la serrure avec la clé.

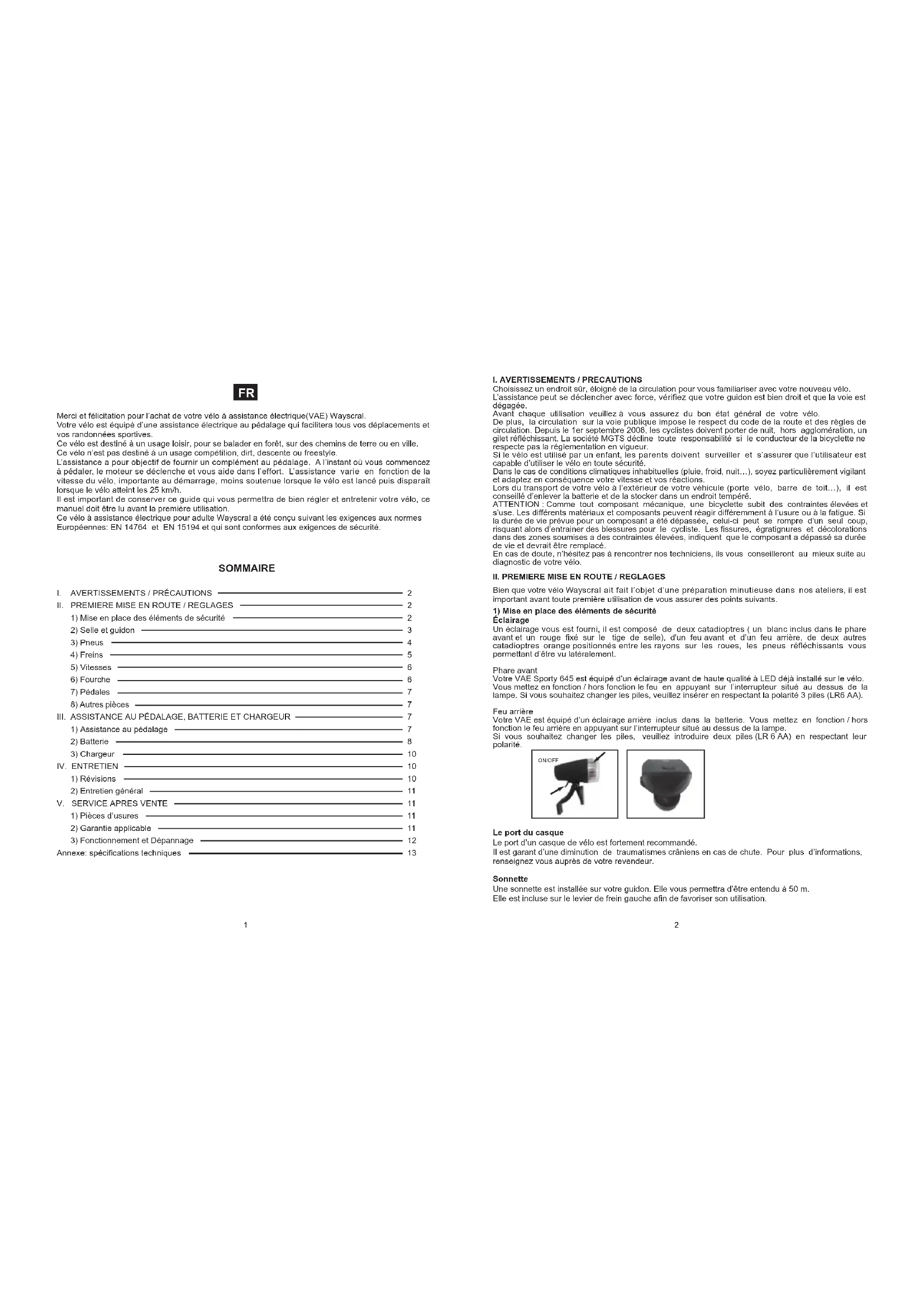

MODE D'EMPLOI Sporty 645 WAYSCRAL

Notice d'utilisation vélo à assistance électrique Wayscral

Merci et félicitation pour l'achat de votre vélo à assistance électrique(VAE) Wayscral.

Votre vélo est équipé d'une assistance électrique au pédalage qui facilitera tous vos déplacements et vos randonnées sportives.

Ce vélo est destiné à un usage loisir, pour se balader en forêt, sur des chemins de terre ou en ville.

Ce vélo n'est pas destiné à un usage compétition, dirt, descente ou freestyle.

L'assistance a pour objectif de fournir un complément au pédalage. A l'instant où vous commencez à pédaler, le moteur se déclenche et vous aide dans l'effort. L'assistance varle en fonction de la vitesse du vélo, importante au démarrage, moins soutenue lorsque le vélo est lancé puis disparaît lorsque le vélo atteint les 25 km/h.

Il est important de conserver ce guide qui vous permettra de bien régler et entretenir votre vélo, ce manuel doit être lu avant la première utilisation.

Ce vélo à assistance électrique pour adulte Wayscral a été conçu suivant les exigences aux normes Européennes: EN 14764 et EN 15194 et qui sont conformes aux exigences de sécurité.

SOMMAIRE

I. AVERTISSEMENTS / PRÉCAUTIONS 2

1) Mise en place des éléments de sécurité 2

2) Selle et quidon 3

3) Pneus 4

4) Freins 5

5) Vitesses 6

6) Fourche 6

7) Pédales 7

8) Autres pièces 7

III. ASSISTANCE AU PÉDALAGE, BATTERIE ET CHARGEUR 7

1) Assistance au pédalage 7

2) Batterie 8

3) Chargeur 10

IV. ENTRETIEN 10

1) Révisions 10

2) Entretien général 11

V. SERVICE APRES VENTE 11

1) Pièces d'usures 11

2) Garantie applicable 11

3) Fonctionnement et Dépannage 12

Annexe: specifications techniques 13

I. AVERTISSEMENTS / PRECAUTIONS

Choisissez un endroit sûr, éloigné de la circulation pour vous familiariser avec votre nouveau vélo. L'assistance peut se déclencher avec force, vérifiez que votre guidon est bien droit et que la voie est dégagée.

Avant chaque utilisation veuillez à vous assurez du bon état général de votre vélo.

De plus, la circulation sur la voie publique impose le respect du code de la route et des règles de circulation. Depuis le 1er septembre 2008, les cyclistes doivent porter de nuit, hors agglomération, un gilet réfléchissant. La société MGTS décline toute responsabilité si le conducteur de la bicyclette ne respecte pas la réglementation en vigueur.

Si le vélo est utilisé par un enfant, les parents doivent surveiller et s'assurer que l'utilisateur est capable d'utiliser le vélo en toute sécurité.

Dans le cas de conditions climatiques inhabituelles (pluie, froid, nuit...), soyez particulièrement vigilant et adaptez en conséquence votre vitesse et vos réactions.

Lors du transport de votre vélo à l'extérieur de votre véhicule (porte vélo, barre de toit...), il est conseillé d'enlever la batterie et de la stocker dans un endroit tempéré.

ATTENTION : Comme tout composant mécanique, une bicycllette subit des contraintes élevées et s'use. Les différents matériaux et composants peuvent réagir différemment à l'usure ou à la fatigue. Si la durée de vie prévue pour un composant a été dépassée, celui-ci peut se rompre d'un seul coup, risquant alors d'entrainer des blessures pour le cycliste. Les fissures, égratignures et décolorations dans des zones soumises à des contraintes élevées, indiquent que le composant a dépassé sa durée de vie et devrait être remplacé.

En cas de doute, n'hésitez pas à rencontrer nos techniciens, ils vous conseilleront au mieux suite au diagnostic de votre vélo.

Bien que votre vélo Wayscral ait fait l'objet d'une préparation minutieuse dans nos ateliers, il est important avant toute première utilisation de vous assurer des points suivants.

1) Mise en place des éléments de sécurité

Éclairage

Un éclairage vous est fourni, il est composé de deux catadioptres ( un blanc inclus dans le phare avant et un rouge fixé sur le tige de selle), d'un feu avant et d'un feu arrière, de deux autres catadioptres orange positionnés entre les rayons sur les roues, les pneus réfléchissants vous permettant d'être vu latéralement.

Phare avant

Votre VAE Sporty 645 est équipé d'un éclairage avant de haute qualité à LED déjà installé sur le vélo. Vous mettez en fonction / hors fonction le feu en appuyant sur l'interrupteur situé au dessus de la lampe. Si vous souhaitez changer les piles, veuillez insérer en respectant la polarité 3 piles (LR6 AA).

Feu arrière

Votre VAE est équipé d'un éclairage arrière inclus dans la batterie. Vous mettez en fonction / hors fonction le feu arrière en appuyant sur l'interrupteur situé au dessus de la lampe.

Si vous souhaitez changer les piles, veuillez introduire deux piles (LR 6 AA) en respectant leur polarité.

Le port du casque

Le port d'un casque de vélo est fortement recommandé.

Il est garant d'une diminution de traumatismes crâniens en cas de chute. Pour plus d'informations, renseignez vous auprès de votre revendeur.

Sonnette

Une sonnette est installée sur votre guidon. Elle vous permettra d'être entendu à 50 m.

Elle est incluse sur le levier de frein gauche afin de favoriser son utilisation.

2) Réglage de la selle et du guidon

Il est important d'adapter les réglages de votre vélo à votre morphologie.

Selle

Pour assembler la selle sur la tige de selle, serrer la vis au couple préconisé dans le tableau des couples présent dans le paragraphe 4.2 entretien général

Vis de serrage

Réglage de la hauteur de selle

Pour vérifier la hauteur correcte de la selle, il faut être assis jambes tendues, le talon reposant sur la pédale (fig. A). Lors du pédalage, le genou sera légèrement plié (fig. B).

Attention, le repère d'insertion ne doit jamais être visible lors de l'utilisation du vélo.

Blocage rapide

Votre vélo est équipé d'un blocage rapide pour bloquer la tige de selle sur le cadre. Pour un maintien efficace, ajuster l'écrou de réglage et actionner le levier de blocage à la main.

Cintre

Pour assembler le cintre sur la potence, serrer les 4 vis de la potence au couple préconisé dans le tableau des couples de serrage présent dans le paragraphe 4.2 entretien général. S'assurer que le cintre est bien centré sur la potence à l'aide du marquage sur le cintre.

Polence

Pour désassembler la potence du cointre, dévisser complètement la vis supérieure et desserrer les vis de la potence. Lors du remontage, resserrer la vis supérieure pour régler le jeu dans la direction puis serrer les vis de la potence au couple préconisé dans le tableau des couples de serrage présent dans le paragraphe 4.2 entretien général. Nous vous conseillons de réaliser cette opération par un technicien qualifié.

Vis supérieur Vis potence

Réglage de la hauteur de la potence

Votre vélo est équipé d'une potence de type Headset. Le réglage de la hauteur du cinctre requiert le changement de positionnement des bagues de réglage entre la potence et le roulement supérieur. Il est conseillé de réaliser cette opération par un technicien qualifié.

3) Pneumatiques

Votre vélo Wayscral Sporty 645 est équipé de équipé de roue de 27.5 pouces (27.5").

Vérifiez périodiquement la pression des pneus.

Rouler avec des pneumatiques insuffisamment gonflés ou sur gonflés peut nuire au rendement, provoquer une usure prématurée, entraîner des détériorations au niveau de la jante, diminuer l'autonomie ou augmenter les risques d'accident.

Si une usure importante ou une entaille est visible sur un des pneus, remplacez-le avant d'utiliser le vélo.

		Pression
Modèle	Taille PSI Bar
W645 27.5*2.10 32-44		2.2 – 3.0

La dimension de la chambre à air est de 27.5x2.10 (650B)

Valve

Votre vélo est équipé de valve type Schrader.

Blocage rapide roue avant

La roue avant de votre vélo est équipée d'un blocage rapide. Ce blocage permet de maintenir la roue avant sur la fourche.

Pour un maintien efficace, ajuster l'écrou de réglage et actionner le levier de blocage à la main. Le dispositif de blocage rapide doit marquer les pattes de la fourche lorsqu'il est fermé dans la position bloquée. A chaque opération de réglage, vérifier le bon centrage de la roue par rapport à la fourche.

4) Freins

La poignée droite active votre frein arrière, tandis que la poignée gauche active le frein avant. Il est recommandé de répartir en moyenne votre force de freinage à 60/40 entre l'avant et l'arrière. Votre vélo Wayscral est équipé de 2 freins à disque mécanique avec un disque de diamètre 180 mm à l'avant et de diamètre 160 mm à l'arrière.

Veuillez à ne jamais projeter d'huile ou toute matière lubrifiante sur le disque ou les plaquettes, par exemple lors de l'entretien de la chaine ou du dérailleur. Si cela se produisait, il faudrait changer les plaquettes, ou les dégraisser.

Remplacement des plaquettes de freins.

Remplacer les pièces d'usure par des pièces de rechanges appropriées en prenant contact avec un technicien qualifié.

Réglage

Le réglage des freins s'effectue à l'aide de la molette situé sur le levier de frein. Cette molette permet de régler la tension du câble et de rattraper l'usure des plaquettes de freins.

Attention: Après utilisation les disques de freins deviennent extrêmement chauds. Ne touchez pas le disque immédiatement après une utilisation, vous risquez de vous brûler.

Avertissement: En cas de pluie ou de temps humide, les distances de freinage sont allongées.

5) Utilisation et réglage des dérailleurs

Le Sporty 645 est équipé d'une transmission Shimano qui comporte 8 vitesses. Utiliser la commande de vitesse droite pour actionner le dérailleur arrière.

Commande du dérailleur arrière

Appuyer sur le grand levier pour déplacer la chaîne du petit pignon vers un plus grand pignon. Vous pouvez changer jusqu'à trois viesses en même temps en appuyant sur le levier.

Appuyer sur le petit levier pour déplacer la chaîne du grand pignon vers un plus petit pignon.

Plus l'indicateur de la manette droite (commande du dérailleur arrière) est vers la gauche, plus il sera difficile de pédaler et inversement.

Plus grand pignon Galet-guide Vis de réglage butée basse Vis de réglage butée haute

Schéma dérailleur arrilère

Le réglage des dérailleurs s'effectue à l'aide de la molette. Cette molette permet de régler la tension du câble du dérailleur.

Molette de réglage de la tension du câble

La fourche Suntour XCT est équipée d'une molette de réglage de la pré-contrainte (compression du ressort au repos) situé en haut du tube plongeur. Toumer la molette vers le - ou le + pour régler la fourche en fonction de votre poids.

Pour plus d'information, vous pouvez vous référer au site www.srsuntour-cycling.com.

7) Pédales

Identifier les pédales en regardant la lettre noté sur la pédale. La pédale de droite est indiqué R (Right) et la pédale de gauche L (Left).

Tourner la pédale R dans le sens des aiguilles d'une montre pour la fixer sur la manivelle.

Tourner la pédale L dans le sens inverse des aiguilles d'une montre pour la fixer sur la manivelle.

Serrer selon le couple préconisé dans le tableau des couples de serrage présent dans le paragraphe 4.2 entretien général.

8) Autres pièces

Roue et moteur

Après le premier mois d'utilisation, il est conseillé de resserrer vos rayons pour limiter l'impact de la traction du moteur sur votre roue arrêté.

Lors de la mise en route du moteur, un léger bruit pourra avoir lieu. Ce bruit est normal car le moteur se met en route et assiste le pédalage. Ce bruit peut devenir plus important lorsqu'il est pleinement sollicité.

III. Assistance au pédalage et batterie

1) Assistance au pédalage

Bouton de commande du niveau d'assistance Indicateur du niveau de batterie + FULL PAS LOW MEO HIGH 6km Intelligent Bouton de commande du niveau d'assistance et assistance 6km/n Bouton ON/OFF Indicateur du niveau d'assistance

La console de votre Sporty 645 est multifonction:

Appuyez sur le bouton pour mettre en route votre console. Restez appuyé sur pour l'étéindre.

Réglage des niveaux d'assistances

Appuyez sur le bouton «+» ou le bouton «-» pour sélectionner le niveau d'assistance.

3 niveaux d'assistance sont disponibles:

- Low: Système allumé mais pas d'assistance

- Med: Assistance moyenne

- High: Assistance forte

Assistance 6 km/h

Appuyer sur le bouton «-» pendant deux secondes pour déclencher l'assistance 6km/H (mode piéton) Dès que vous relâcher le bouton, l'assistance s'arrête.

2) Batterie

Ne jamais ouvrir, essayer de réparer la batterie sans autorisation préalable du fabricant au risque d'endommager les composants et d'annuler la garantie. Garder la batterie éloignée des matériaux combustibles et du feu.

Conseil de première utilisation

Votre vélo Wayscral est équipé d'une batterie lithium de 36V/8,8Ah. Il est accompagné d'un chargeur dédié à ce vélo.

Avant d'utiliser votre vélo, nous vous conseillons de réaliser une charge complète de votre batterie. La batterie vous est livrée avec une charge minimum, il est TRES IMPORTANT D' EFFECTUER UNE CHARGE MINIMUM DE 2 HEURES TOUS LES 2 MOIS MEME SI LE VELO N'EST PAS UTILISE.

Pour charger correctement votre batterie, procédez comme suit:

Assurez-vous que votre batterie est déverrouillée, retirez-la de son logement.

Etape 1: Déverrouiller de la batterie

Etape 2: Faire pivoter la batterie dans le sens inverse des aiguilles d'une montre et la sortir de son support

Faite glisser le cache en plastique protégeant la prise pour effectuer le branchement.

Bien fixer l'embout du chargeur dans la prise située à l'arrière de la batterie.

Brancher la fiche d'alimentation dans une prise électrique et vérifier que la LED s'allume sur le chargeur. Compler entre 4h et 5h pour un rechargement complet. Débranchez le chargeur de la prise lorsque le processus de charge est terminé.

N'oubliez pas de verrouiller votre batterie lors de son installation sur le vélo.

Etape 1: Positionner l'arrière de la batterie dans son support

Etape 2: Exercer une pression sur la partie avant de la batterie jusqu'à entendre un «Clic» (verrouillage)

Votre batterie est équipée d'un indicateur de charge. Appuyez sur le bouton pour afficher le niveau de charge de la batterie

Bouton de test de charge de la batterie

Autonomie de votre batterie

Votre batterie est sujettée à un rodage. Elle aura son autonomie définitive après une dizaine d'utilisations.

Après la charge de votre batterie, il est conseillé de la laisser reposer 20 à 30 minutes avant utilisation. L'autonomie est comprise entre 40 et 50km.

Cette plage d'autonomie dépend de plusieurs facteurs d'utilisation:

- Le choix du mode d'assistance

- Le poids de l'utilisateur

- Le dénivelé de la route

- Le gonflage des pneus

- Le vent

- Effort de pédalage fourni

- Démarrage et fréquence d'arrêts

- La température extérieure

Mise en garde, précautions

Il est recommandé de recharger les batteries de façon régulière, ou après chaque utilisation. Il n'y a pas d'effet mémoire sur ces batteries.

Afin de maximiser la durée de vie de votre batterie, il est conseillé :

- d'éviter les endroits chauds (température de charge idéale 20C)

- de laisser refroidir la batterie 30 minutes après l'utilisation du vélo

Précautions d'emplois:

- Utiliser la batterie uniquement pour le vélo en question.

- Utiliser uniquement le chargeur spécifique livré pour charger la batterie.

- Charger uniquement la batterie dans un espace bien ventilé.

- Ne pas exposer la batterie à la chaleur ou la charger en plein soleil.

- Ne pas démonter ou modifier la batterie.

- Ne pas connecter les connexions (+) et (-) de la batterie avec un objet métallique.

- Ne pas exposer la batterie à des liquides.

- Ne pas utiliser une batterie abîmée

- Ne pas continuer à charger la batterie si la charge n'est pas complète au bout du temps de charge

théorique.

- Ne pas utiliser la batterie si elle émet une odeur inhabituelle, chauffe de manière inhabituelle ou si quelque chose paraît anormal.

- Ne pas laisser la batterie à la portée des enfants.

- Recharger votre batterie avant un stockage prolongé et de réaliser la même opération après ce stockage.

Respectez des instructions portées sur l'éliquette du chargeur de batterie.

Durée de vie des batteries

Les batteries peuvent souffrir d'un vieillissement de leurs performances après un grand nombre de charges. Cela dépendra des habitudes d'utilisation du VAE. De façon générale, la capacité énergétique sera réduite de 20 à 30% (charge et décharge) pour les batteries au lithium.

Vous devez déposer vos batteries usagers dans votre magasin ou dans des points de dépôt spécialisé en recyclage. Surtout ne jetez pas votre batterie en fin de vie dans la nature.

3) Chargeur

N'utilisez que le chargeur qui a été fourni avec votre vélo à assistance électrique. Evitez tout contact avec l'eau pendant la recharge de la batterie. Si une prise venait à se mouiller, assèchez bien avant toute utilisation.

Precautions d'emploi:

- Lire le manuel avant d'utiliser le chargeur.

- Pour usage interieur, ou ne pas exposer à la pluie.

- Ne pas court-circuiter les broches du chargeur en utilisant un objet métallique.

- Ne pas démonter ou modifier le chargeur, en cas de problème, confier l'appareil a un réparateur qualifié.

- Placer toujours le charger dans un environnement bien aéré et sec.

- Attention : Gaz explosifs. Eviter les flames et les étincelles. Assurer une aération suffisante pendant la charge.

- Ne pas utiliser le chargeur avec un fil d'alimentation ou des fiches abîmés.

- Ne pas toucher le chargeur avec les mains mouillées

- S'assurer que la prise du chargeur est correctement connectée au secteur pour la charge.

- Déconnecter l'alimentation avant de brancher ou débrancher les connections sur la batterie.

- Ne pas toucher le chargeur trop longuement pendant la charge (risque de brûlure superficielle).

- Ne pas positioner le chargeur de manière instable.

- Ne pas couvrir le chargeur pour éviter la surchauffe pendant la charge.

- Ce chargeur est conçu pour charger des batteries au Lithium, ne pas charger le mauvais type de batterie.

- Ne pas utiliser sur une batterie non-rechargeable.

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillées ou si des instructions relatives a l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

- Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

- Laisser hors de portée des enfants, ce produit n'est pas un jouet.

- Ne pas exposer le produit a une source de chaleur.

- Ne pas immerger le produit.

- Le câble souple externe de ce produit ne peut pas être remplacé; en cas d'endommagement du cordon, il convient de mettre le produit au rebut.

- En fin de vie, confier le produit a un centre de recyclage.

IV ENTRETIEN

1) Révisions

Remarque: Pour assurer la sécurité et maintenir les composants en bonne condition de marche, vous devez faire vérifier votre VAE périodiquement par votre vendeur:

Première révision; 1 mois ou 150 km

- Vérification du serrage des éléments: manivelle, roue, potence, pédales, cintre, collier de selle,

- Vérification du fonctionnement de la transmission et de l'assistance,

- Vérification et réglage des freins

- Tension et/ou dévoillage des roues.

Tous les ans ou 2000km

- Vérification des niveaux d'usure (patins ou plaquettes de freins, transmission, pneumatiques),

- Contrôle des roulements (boitier de pédalier, roues, direction, pédales),

- Contrôle des câbles (freins, dérailleur),

- Vérification de l'éclairage,

- Tension et/ou dévoillage des roues.

Tous les 3 ans ou 6000km

- Changement de la transmission (chaine, roue libre, plateau),

- Changement des pneumatiques,

- Contrôle de l'usure des roues (rayons, jante)

- Tension et/ou dévoilage de roues

- Changement des patins ou plaquettes de freins

- Contrôle des fonctions électriques.

2) Entretien général

Votre vélo nécessite un entretien régulier pour votre sécurité mais aussi pour augmenter sa durée de vie. Il est important de contrôler les éléments mécaniques périodiquement afin d'assurer le cas échéant un remplacement des pièces usées ou présentant des traces d'usures. Pour une utilisation sûre, contrôler régulièrement d'état des freins et les jantes.

Nettoyage

Afin d'éviter la corrosion du vélo, il est nécessaire de rinçer votre vélo à l'eau douce après chaque utilisation et/ou s'il a été exposé à l'air marin.

Le nettoyage doit être fait avec une éponge, une bassine d'eau tiède savonneuse ainsi qu'un jet d'eau (sans pression). Nettoyez les flancs des jantes et les patins de frein à l'alcool ou à l'acétone. Faites particulièrement attention à ne pas utiliser de jet d'eau sous pression.

Lubrification

La lubrification est essentielle sur les différents composants qui sont en mouvement afin d'éviter la corrosion, elle doit être réalisée régulièrement sur les roulements à billes situés dans l'axe des roues chaîne, dérailleur et câbles de commande.

Il est conseillé d'utiliser de l'huile spécifique pour la chaîne et le dérailleur. Il faut utiliser de la graisse pour les autres composants.

Contrôles régulier

Le serrage de la boulonnerie: levier, manivelle, pédales, potences.

Les couples de serrage à appliquer sont les suivants:

Composants Couple préconisé (NM) Consignes particulières
Pédales sur manivelles	30	Graisser les filetages
Serrage de potence sur la fourche	5
Serrage de potence sur le cintre	5
Levler de frein	3-5
Etriers de frein	5-7.5
Selle sur chariot	7
Collier tige de selle	Serrage rapide
Roue arrière avec moteur	30	Utiliser une clé plate de 19mm

Les autres couples de serrage dépendent de la taille des écrous:

M4: 2,5 à 4.0 N.m., M5: 4.0 à 6.0 N.m., M6: 6.0 à 7.5 N.m.

V SAV

1) Pièces d'usures

Les différents éléments d'usures sont des éléments standards. Toujours remplacer les pièces usées et/ou à changer par des composants identiques en ventes dans le commerce ou chez votre revendeur Attention: Comme tout composant mécanique, une bicyclette subit des contraintes élevées et s'use. Les différents matériaux et composants peuvent réagir différemment à l'usure ou à la fatigue.

Si la durée de vie prévue pour un composant a été dépassée, celui-ci peut se rompre d'un seul coup risquant alors d'entraîner des blessures pour le cycliste.

Les fissures, égratinures et décolorations dans les zones soumises à des contraintes élevées indique que le composant a dépassé sa durée de vie et devrait être remplacé

2) Garantie applicable

Nous avons apporté le plus grand soin à la conception et à la fabrication de votre bicyclette pour qu'elle vous apporte entière satisfaction. Néanmoins, s'il apparaissait que votre produit était défectueux, vous bénéficieriez d'une garantie commerciale à compter de la date d'achat de:

• Garantie à vie sur le cadre.

• 2 ans pour le moteur

- 1 an pour les pièces, hors pièces d'usure (pneus, chambre à air, patins de frein, poignées, selle, câble). - 2 ans pour les batteries au lithium et chargeur (Rapportez votre batterie usagée dans votre magasin, elle sera recyclée!).

Pour mettre en œuvre cette garantie, l'utilisateur doit présenter le produit au distributeur, accompagné du ticket de caisse ou de la facture d'achat.

Vous pouvez également remplir la demande de garantie sur le site internet www.wayscral.com. Cette garantie, applicable dans le pays d'achat, couvre tous les défauts du produit qui ne permettent pas une utilisation normale. Elle ne couvre pas les défauts liés à un mauvais entretien, une utilisation inappropriée, ou si les recommandations du fabricant n'ont pas été respectées. La garantie ne couvre pas l'usure normale des pièces liée à l'utilisation du produit.

Le garant est: contact: www.norauto.com.

La garantie commerciale prévue ci-dessus ne limite aucunement le droit de l'acheteur d'agir en garanties des vices cachés ou de non- conformité, telles que prévus dans les différents pays Européens. Pour plus d'information, se reporter à la loi en vigueur dans son pays.

3) Fonctionnement et Dépannage

Batteries au lithium

La lumière Rouge du chargeur ne fonctionne pas durant le chargement

- Vérifiez que les connecteurs soient correctement connectés.

La lumière Rouge du chargeur ne devient pas verte

- Eteignez l'alimentation, après 5 secondes puis connectez l'alimentation secteur, il peut continuer à charger.

La Lumière Rouge du chargeur devient immédiatement verte

- Vérifiez que la batterie est complètement chargée.

- Si le fusible a sauté.

Ne pas démonter le chargeur, mais le confier à un réparateur qualifié qui remplacera le fusible par un neuf présentant les mêmes caractéristiques (T3.15A/250V).

Annexe: Caractéristiques techniques

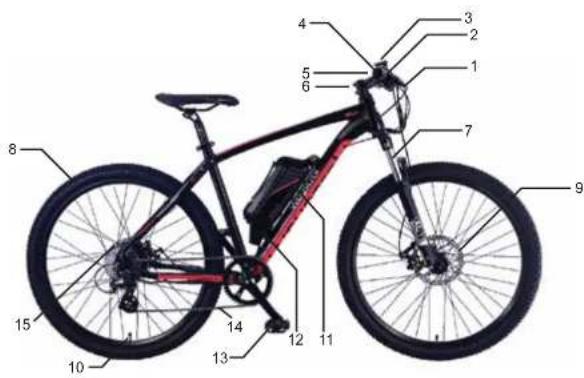

(1) Manette de frein
(2) Manette du levier de vitesse
(3) Afficheur
(4) Guidon
(5) Sonnette

(6) Polence
(7) Suspension avant
(8) Pneu
(9) Freins Disque
(10) Valve de jante

(11) Batterie
(12) Contrôleur
(13) Pédale
(14) Chaîne
(15) Moleur

Sporty 645

Poids maximum 130 kg (utilisateur + Chargement + vélo)
Poids maximum		108 kg (utilisateur + Chargement)
Vitesse maximum avec assistance < 25km/h
Autonomie 40-60km
Motorisation	Moteur électrique	DC Brushless arrière
	Puissance max	250W
	Tension	36V
Batterie	Type Lithium
	Tension 36V
	Capacité 8.8Ah
	Poids 3kg
	Temps de charge 4-5h
	Nombre de cycles 500-800
Chargeur	Spécifications	Tension d'entrée 220V
		Tension de sortie 41.9V
Poids total du vélo		22Kg
Dimension du vélo 180cm x 62cm
Taille Pneus 27.5" x 2.10

PT

M4: 2,5 à 4.0 N.m., M5: 4.0 à 6.0 N.m., M6: 6.0 à 7.5 N.m.

V SERVIZIO POST-VENDITA
