Type de produit	Vélo à assistance électrique (VAE) pour adulte
Marque	Wayscral
Modèle	W301
Dimensions (L x l)	187 x 62 cm
Poids total (avec batterie)	30 kg
Charge maximale (utilisateur + chargement + vélo)	110 kg
Vitesse maximale avec assistance	< 25 km/h
Autonomie	25 à 40 km
Motorisation	Moteur électrique DC Brushless, puissance max 250 W, tension 24 V
Batterie	Plomb (Pb), 24 V, 10 Ah, poids 9 kg, nombre de cycles 300
Temps de charge	4 à 6 heures
Chargeur	Entrée 220 V, sortie 26 V, fusible de protection T2A/250V
Taille des pneus	26 x 1.95 pouces
Pression des pneus	2,8 à 4,5 bar (40-65 PSI)
Freins	V-brake (patins) ou freins à disque selon version
Vitesses	3 à 8 vitesses manuelles (dérailleur externe)
Éclairage	Phare avant à piles (2x LR6 AA) et feu arrière à piles (2x LR6 AA)
Porte-bagages	Charge maximale 15 kg (W301)
Modes d'assistance	Low, Medium, High (3 niveaux)
Assistance au démarrage	Non (non mentionné pour W301)
Garantie	Cadre : 5 ans, Moteur : 2 ans, Pièces : 1 an (hors usure), Batterie plomb : 6 mois
Entretien régulier	Révision 1 mois ou 150 km, puis tous les ans ou 2000 km, tous les 3 ans ou 6000 km
Température de charge idéale	20 °C

FOIRE AUX QUESTIONS - W301 WAYSCRAL

Quelle est l'autonomie du vélo électrique Wayscral W301 ?

L'autonomie est de 25 à 40 km, selon le mode d'assistance, le poids de l'utilisateur, le relief, le gonflage des pneus et la température extérieure.

Combien de temps faut-il pour charger complètement la batterie du W301 ?

Le temps de charge complet est de 4 à 6 heures. Il est recommandé de charger au moins 6 heures pour la première utilisation.

Quel type de batterie utilise le Wayscral W301 ?

Il utilise une batterie au plomb (Pb) de 24 V et 10 Ah. Son poids est de 9 kg et elle a une durée de vie d'environ 300 cycles de charge.

Comment régler la hauteur de la selle et du guidon ?

Pour la selle, desserrez la vis avec une clé Allen, ajustez la hauteur (jambe tendue talon sur pédale) et resserrez. Pour le guidon, desserrez la vis de la potence et réglez la hauteur sans dépasser le repère max, puis ajustez l'inclinaison.

Quelle est la charge maximale supportée par le porte-bagages du W301 ?

Le porte-bagages du W301 supporte une charge maximale de 15 kg. Répartissez la charge des deux côtés pour la stabilité.

Quels modes d'assistance sont disponibles et comment les changer ?

Trois modes sont disponibles : Low, Medium et High. Utilisez les boutons + et - sur la console pour changer de mode.

Comment entretenir la batterie pour prolonger sa durée de vie ?

Rechargez régulièrement, évitez les températures élevées, laissez refroidir 30 min après usage, ne pas exposer à l'humidité. Si le vélo n'est pas utilisé, rechargez au moins 2 heures tous les 2 mois.

Que faire si la batterie ne se charge pas ?

Vérifiez les connexions du chargeur. Si la lumière orange ne devient pas verte, éteignez le chargeur pendant 5 secondes puis rebranchez. Si elle devient immédiatement verte, la batterie est déjà chargée.

Quelle pression de pneus est recommandée pour le Wayscral W301 ?

La pression recommandée est de 40 à 65 PSI (2,8 à 4,5 bar). Vérifiez périodiquement pour éviter une usure prématurée et améliorer l'autonomie.

Que faire en cas de code panne sur la console ?

Le W301 n'a pas de console LCD (seulement un voyant de batterie). En cas de problème, vérifiez la batterie et les connexions. Si nécessaire, contactez votre revendeur.

MODE D'EMPLOI W301 WAYSCRAL

Notice d'utilisation vélo à assistance électrique Wayscral

W301 W200-201

W402

W424

W502-510

W450

NGTS.S.A.

12 Avenue Des Morgines

CH-1213 Petit-Lancy

ayscral by Norauto

Made in China

Merci et felicitation pour l'achat de toute velo à assistance electrique (VAE) Wayscral.

Votre vello est equiped d'une asistance electrique au pedalage qui facilitera tous vos depacements. L'assistance a pour objectif de fourir un complrement au pedalage. A l'instant ou vous commences z a pdaier, le moteur se dclenche et vous aide dans theffort. L'assistance varie en fonction de la vtesse du vello, importante au demarrage, moins soutenue lorsque le vello est lancé puls disparait. Iorsque le vello atteint les 25 km/h.

Il est important de conserver ce guide qui vous permettra de bien régler et entrenir votre vinclo, ce manuel doit être lu avant la première utilisation.

Ce vélo à assistance électrique pour adulte Wayscral a été concu suivant les exigences des normes.
Européennes: EN 14764 et en 15194 et qui sont conformes aux exigences de sécurité.

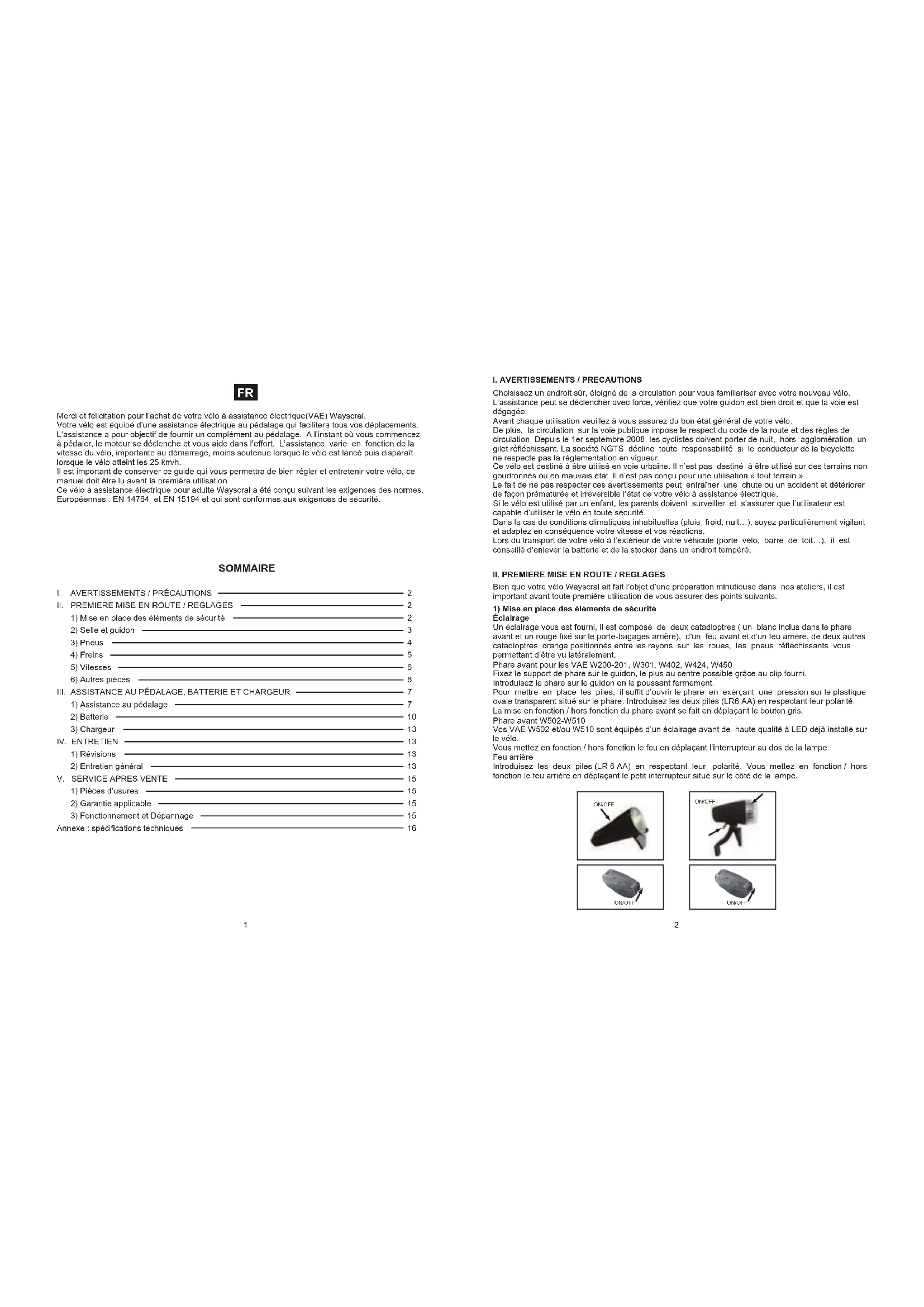

SOMMAIRE

I. AVENTISSEMENTS / PRECAUTIONS 2

1) Mise en place des éléments de sécurité 2
2) Selle et quidon 3
3) Pneus 4
4Freins 5
5)Vitesses 6
6)Autres pieces 6

III. ASSISTANCE AU PEDALAGE, BATTERIE ET CHARGEUR 7

1) Assistance au pédalage 7
2) Battery 1
3)Chargeur 1

IV. ENTRETIEN 13

1) Revisions 1
2) Entretien général 13

V. SERVICE APRES VENTE 1

1) Pièces d'usures 1
2)Garantie applicable 1
3) Fonctionnement et Dépannage 1

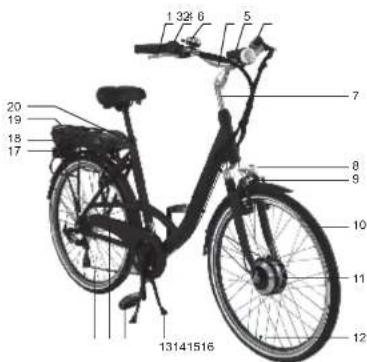

Annexe : specifications techniques 16

I. AVERTISSEMENTS / PRECAUTIONS

Choissez un endroit sur, eloigné de la circulation pour vous familiariser avec votre nouveau vello. L'assistance peut se déclencher avec force, vérifie que cette guidon est bien droit et que la voie est dégagée.

Avant chaque utilisation veuillez à vous assurez du bon etat général de votre voie. De plus, la circulation sur la voie publique impose le respect de code de la route et des règles de circulation. Depuis le 1er septembre 2008, les cyclistes doivent porter de nuit, hors agglomération, un gilet réfléchissant. La société NGTS décline toute responsabilité si le conducteur de la bicyclette ne respecte pas la réglementation en viguier.
Ce vello est destiné à être utilisé en voie urbaine. Il n'est pas destiné à être utilisé sur des terrains nongoudronnés ou en mauvais état. Il n'est pas conçu pour une utilisation « tout terrain » .
Le fait de ne pas respecter ces avertissements peut entraîner une chute ou un accident et déterminer de façon prematurée et irréversible l'étaI de vous vêo à assistance électrique.
Si le veo est utilise par un enfant, les parents doivent巡视er et s'assurer que l'utiliser est capable d'utiliser le veo en toute sécurité.
Dans le cas de conditions climatiques inhabituelles (plue, froid, nuit...), soyez particulièrement vigilant et adaprez en conséquence viseille et vos réactions.
Lors du transport develedvoia l'exterieur de vechicule (porte velo, barre de toit...),il est conselled e nleever la batterie et de la stckner dans un endroit tempered.

Bien que votre vélo Wayscalet a fait l'objet d'une préparation minutieuse dans nos ateliers, il est important ayant toute première utilisation de vous assuerrer des points suivants.

1) Mise en place des éléments de sécurité

Eclairage

Un échaleur vous est fortuit, il est composé de deux catodiptres (un blanc inclus dans le phare avant et un rouge fixe sur le port-bagas arrirée), d'un feu avant et d'un feu arrirée, de deux autres catodiptres orangé positiènées entre les rayons sur les roues, les pneus refléchissants vous permittant d'étreu y la leralement.
Phare avant pour les VAE W200-201, W301, W402, W424, W450
Fixez le support de phare sur le guidon, le plus au centre possible grace au clip foumi.
Introduisez le phare sur le guidon en le poussant fermement.
Pourmettre en place les piles,il suffit d'ouvir le phare en exorcant une pression sur le plastique ovale transparent situated sur le phare. Introduisez les deux ples (LR6 AA) en respectant leur polarite. La mise en fonction / hors fonction du phare avant sa fait en deplacant le bouton gris.
Phare avant W502-W510
Vos VAE W502 et/ou W510 sont équipés d'un éclairage avant de haute qualité à LED déjà installé sur le yeo.
Vou mettez en fonction / hors fonction le feu en déplacant l'interrupteur au dos de la lampe.
Feu arriere
Introduizee les deux piles (LR 6 AA) en respectant leur polarite. Vous mettez en fonction / hors fonction le feu arriere en déplacant le petit interrupteur situe sur le cote de la lampe.

Le port du casque

Le port d'un casque de vello est fortement recommandé, en particulier pour les enfants.

Il est garanté d'une diminution de fraudalismes craniens en cas de chule. Pour plus d'informations, renseignez vous auprès de vous revendeur.

Sonnette

La sonnette vous permettra d'être entendul à 50 m.

Verifiez que sa position de montage sur le guidon soit facile a utiliser.

2) Reglage de la selle et du guidon

Il est important d'adapter les réglages de votre vélo à votre morphologie.

Selle

Pour vérifier la hauteur correcte de la selle, il faut也要 asiss jambes tendues, le talon reposant sur la pédale (fig. A). Lors du pédalage, le genou sera légerement plie (fig. B).

Lors du réglage de la salle dans sa position la plus basse, assurez-vous que celle-ci ne touche aucment composant du vélo comme par exemple la coque de protection de la batterie.

De même, veillez à ne pas dépasser le repere maximum.

Guidon

Le guidon de votre vélo se règle à la fois en hauteur et en inclinaison.

Reglage pour les VAE W200-201, W301, W402, W424, W450

Pour ajuster la hauteur du guidon, desserrez la vis de serrage avec une clé hexagonale Allen et relevante la tige a la hauteur désiree (figure 1).

Attention, on ne doit pas voir le repere de sortie maximale de la tige au-dessus du jeu de direction (figure 2).

Pour régler l'incinaison du guidon, dessrez la vis à l'avant avec une clé hexagonale Allen (figure 3).

3

Réglage pour les W502-W510

Relevée le loquet en poussant le bouton noir vers l'avant puis desserrez la vis de serrage avec une clé hexagonale Allen et relevée la tige à la hauteur désirée.

Pour regler l'inclinaison du guidon, relevez le loquet de la meme maniere et ajustez le guidon.

3) Pneumatlques

Vérifiez périodiquement la pression des pneus.

Rouler avec des pneumatiques insuffisantement gonfés ou sur gonfés peut nuir au rendement, provoquer une usure prematuree, entrainer des deténorations au niveau de la jante, diminuier l'autonomie ou augmenter les risques d'accident.

Si une usure importante ou une entaille est visible sur un des pneus, replacez-le avant d'utiliser le velo.

		Pression
Modèle	Taille PSI	Bar
W200-201	20*1.75	40-65	2.8-4,5
W301	26*1.95	40-65	2.8-4,5
W402	26*1.75	40-65	2.8-4,5
W424 24*1	75 40-65 2.8-4,5
W450	28*1.5(700*35C)	50-85	3.5-5,9
W502-510	26*1.75	40-65	2.8-4,5

4) Freins

La poignee droite activeYOUR frein arrriere, tandis que la poignee gauche activele frein avant. Il est recommendé de repartir en moyennevoiture for de finage a 60/40 entre I'avant et I'arrere. Voitre voel Wayscral peut-etre equipe de 2 types de finage.

Freins V-brake

Les machoires doivent se former correctement sur le bord des jantes. Les palins doivent être à égalot distance de la jante (env: 3mm). L'état de la jante participe grandement à l'efficacité du freinage, il est donc consilé de la nettoyer régulément.

Il faut que vous puissiez Obtoir la puissance maximale de freinage sans que les leviers de freins ne touchent les pognes. Si c α n'est pas le cas, vos freins doivent etre regles.

• Un systeme d'écrou et de contre-écrou vous permé retard la force de freinage qui varieira dans les temps en fonction de l'usure des patins de frein.

• La vis cruciforme avec rassort vous permettra de compenser l'usage des patins et d'assurer laonne position des freins de part et d'autre de la jante. Les patins de frein sont standards, les remplacer des que le témoin d'usage est atteint.

4

Freins à disque

Les freins à disque ne nécessitant aucun entretien.

Cependant, à ne jamais projeter d'huile ou toute malière lubriffante sur le disque ou les plaquettes, par exemple lors de l'entretien de la chaine ou du déraïleur. Si cela se produit, il faudrait changer les plaquettes, ou les dégraisser.

Avertissement: En cas de pluie, les distances de freinage sont allongées.

5) Reglage du déraillleur

Les VAE Wayscral comportent entre 3 et 8 yitesses

interchangeables manuellement.

Utilize la poignée droite pour faire le changement souhaïte. Plus l'indicateur est élevé, plus il sera difficile de pédaler et inverserment.

Réglage pour les systèmes à dérailler extrer W200, W301,W402 et W450)

Le déraîleur est équipé de deux vis de butée haute et bassc.

Le réglaje de précision s'effectue à l'aide de la molette. Il est conséchéé de tousjours effectuer les changements de vitesses en roulant pour ne pas endommager le dérailler.

Réglage pour les systèmes à déraîleur interne (W201, W424, W502 et W510)

Pour régier le déraillieur interne Shimano Nexus, il suffit, 2ème vitesse enclenchée, d'aligner le repère jaune mobile entre les 2 traits fixés sur le déraillier.

6)Autres pieces

Le portebagage

Les VAE Wayscral sont vendus avec un porte baggage déjà fixé. Sa charge maximale est de 25kg (sauw W301:15kg), il est possible de fixer un siège pour enfant ou une remorque sur ce modele. Lorsque le porte-bagages est chargé, le comportement de votre bicyclette peut être modifié. Répartissez la charge de bagages des deux cotés pour favoriser la stabilité de votre velo. Tout bagage doit être soldement arrêté au porte-bagages, avant chaque utilisation il est important de vérifier que rien nePEND dans le vide et risque deVenir se prendre dans la roue arriere de la bicyclette. Les bagages ne doivent pas accouter les reflecteurs et éclairages de cette velo.

Béquille

Avant toute utilisation, bien vérifier que vous béquille est remontée.

Roue et moteur

Apre's le premier mois d'utilisation, il est consede verser vos rayons pour limiter l'impact de la traction du moteur sur voire roue avec qu'arriere.

Lors de la mise en route du moteur, un léger bruit pourra avoir lieu. Ce bruit est normal car le moteur se met en route et assisté le pédalage. Ce bruit peut devenir plus important lorsqu'il est pleinement sollicité.

III. ASSISTANCE AU PEDALAGE ET BATTERIE

1) Assistance au pédalage

W200-201,W301,W402,W424,W450

La console vous permet à la fois de désirir 3 modes d'aides aux

pédalages et d'obtenir l'état de charge de votre batterie

3 modes d'assistance sont disponibles: Low - Medium - High, pour changer de mode utiliser les boutons + et-.

N'oublier pas qu'aux plus vous utiliserez l'assistance, au plus la batterie se déchargerarapidement.

W502-W510

Voitre console est composé de 2 parties, un écran LCD et une manette de contrôle.

Composé de 3 boutons (Mode, flèche haut, flèche bas), cette manette vous permettra l'effectuer tous les réglages nécessaires à la bonne utilisation de votre console.

La console de votre W502 et/ou W510 est multifonction

• (1) Indicateur de la charge de la batterie
• (2 et 3): Horloge
• (4) Niveau d'assistance (1 à 5)
• (5) Vitesse en km/h
• (6) Distance parcourue
• (7) Distance en km
• (8) Assistance au démarrage (6km/h sans pédalage)
  Code de panne

Appuyez sur MODE pour meitre en route libre console. Restez appuye sur MODE pour l'eteindre. Appuyez en meme temps sur « flche haut » et « flche bas » pendant 3 secondes pour rentrer en « mode reglages » Pour faire les reglages utilisez « flche haut » et « flche bas », pour confirmer utilisez MODE. Apos avoir confirmé vous passiez au prochain reglage en suivant l'ordre ci-dessous.

Réglages

• Horloge : lorsque vous eles en mode réglages, mellez à jour l'heure et les minutes.

Vitesse de pointe

Pour répondre à la rigementsation européenne, l'assistance maximum de votre W502 et/ou W510 est réalisée à 25 km/h.

Voupeuvezreglier la vitesse de pointe entre 10 et 25km / h

-Unité de vitesse

Vous ave le CHOte entre l'unité MPH (miles per hour) ou K/Mh (Kilometre par heures). L'unité de distance se regle automatiquement en fonction du Choix que vous ave fait (MPH ou K/m/h).

Diametre de vos roues

Pour calculer la distance parcourue ainsi que vous vitesse, le console a besoin de connaître la tallé de vos roues.

Le W502 et/ou W510 est équipe de jantesde 26 pouce, la valeur par défaut de votre console est donc 26 pouce.

• Éclairage de la console: 3 modes d'éclairages sont disponibles.

Utilisation

Vitesse (vitesse de pédalage, vitesse moyenne, vitesse de pointe)

Lorsque le pédalgage commence, toute console indique automatiquement la vitesse.
Maintenée appuyé « flèche haut » pendant le pédalgage pour afficher la vitesse de pointe (MAX).
Appuyez de nouveau pour avoir la vitesse moyenne (AVG).

- Niveau d'assistance

Vous ave lechioentre 5 niveaux d'assistance,1 etant l'assistance minimum et 5 l'assistance maximum.

Plus l'assistance est élevée, plus vite toute batterie sera déchargeée. La valeur par défaut est 1. Utiliser « fiche haut » et « fiche bas » pour changer de niveau d'assistance.

Assistance au demarrage

Votre W502 et/ou W510 est équipé d'un système d'aide au démarrage.

Sans pedaler,voire moleur va entrainer le velo a 6km/h.

Cette fonction peut vous aider dans les chemins accidentés et/ou fort dérivées.

Pourmetre en route cette fonction, restez appuyer sur « flache bas »

- Eclairage de la console

Mainten appuyé « flèche haut » et « MODE » pendant 3 secondes pour faire fonctionner l'éclairage de la voite console. Prouve éliminé l'éclairage, recommencer la même manipulation.

• Distance parcourue (Distance en cours, Distance totale)

Appuyer sur MODE pour passer de la distance en cours (TRIP) à la distance totale (ODO).

Indicateur de la charge de la batterie

L'etat de charge de votre batterie est lisible sur 6 piveaux

Logo	Autonomie
	±60km
	±45km
	±30km
	±15km
Flash	<8km
Flash	<4km

Procedure remise a 0 de la console.

Pour remettre le compteur a 0, il faut

Appuyer sur le mode pour allumer la console
- Appuyer sur « fièche haut » et « fièche bas » en même tempspendant 3 secondes
- Appuyer sur mode pour arrivier sur l'écran ci-dessous

-Appuyer sur « flèche bas » pour arriver sur TC-Y comme ci-dessous

-Valider en appuyant sur Mode

2) Batterie

Conseil de première utilisation

Veuille recharger la batterie pendant au moins 6 heures lors de la première charge. Ceci va permettre de l'initialiser.

La batterie you est livree avec une charge minimum, il est TRES IMPORTANT D'EAFFECTUER UNE CHARGE MINIMUM DE 2 HEURES TOUS LES 2 MOIS MEME SI LE VELO N'EST PAS UTILISE. W200-201, W402, W424, W450, W502 et W510

Assurez vous que votre batterie est déverrouillée, retireez-la de son logement.

Blen fixer l'embout du chargeur dans la prise située a I'arriere de la batterie pret de la polignee.

Faite glisser le cachet en plastique protégéant la prise pour effectuer le branchement. Brancher la fiche d'alimentation dans une prise électrice et vérifier que la led s allume sur le charqueur.

Comptez entre 4h et 6h pour un rechargement complet.

Debranchez le chargeur de la prise lorsque le processus de charge est terminé.

N'oubliez pas de verrouillerYOUR Batterie lors de son installation sur le velo.

W301

A laitude du quet et de la goupille prévaçu à cet effet, faie flicker la selle vers le haut afin de pouvoir extraire la batterie de sa glissière. L'accès à la batterie est désormais libre.

Insérez la clé de votre batterie dans le verrou de protection et tourez dans le sens inverse des aigulles d'une montre tout en appuyant dessus afin de déverrouiller le verrou. Utilisez la poignée prévue à cet effet pour dégager la batterie.

Retirez-la de son logement. BienFERI lembout du chargeur dans la prise située en haut a droite de la batterie, après avoir fait glisser le cache en plastique la protegeant.

Branchez la fiche d'alimentation dans une prise électricte et vérifie que toutes les fiches soient insérées correctement dans la prise.

Compter 4 à 6 heures pour un chargement complet.

Débranche le chargeur de la prise quand le chargement est terminé.

N'oubliez pas de verrouiller votre batterie lors de son installation sur le vélo.

Autonomle de votre batterie

Votre batterie est sujettée à un rodaige. Elle aura son autonomie definitive après une dizaine

d'utilisations.

Après la charge de vous batterie, il est conseilé de la laisser reposer 20 à 30 minutes avant utilisation.

L'autonomie de nos VAE Wayscal est la suivante :

Cette plaque d'autonomie dépend de plusieurs facteurs d'utilisation :

• Le besoin du mode d'assistance

• Le poids de l'utilisateur

• Le dénivèle de la route

• Le gonflage des pneus

Levent

• Effort de pédalage fourni

• Demarrage et fréquence d'arrets

• La température extérieure

Mise en garde, précautions

Il est recommendé de recharger les batteries de façon régulière, ou après chaque utilisation. Il n'y a pas d'effet mémoire sur ces batteries.

Afin de maximiser la durée de vie de vous batterie, il est conseilé :

• d'éviter les endroits chauds (température de charge ideale 20C)

• de laisser refroidir la batterie 30 minutes après l'utilisation du velo

Précautions d'emploi :

• Utiliser la batterie uniquement pour le vélo en question.

• Utiliser uniquement le chargeur specifique livre pour charger la batterie.

• Charger uniquement la batterie dans un espace bien ventilé.

• Ne pas exposer la batterie à la chaleur ou la charger en plein soleil.

• Ne pas démonter ou modifier la batterie.

• Ne pas connecter les connexions (+) et (-) de la batterie avec un objet métallique.

• Ne pas exposer la balterie à des liquides.

• Ne pas utiliser une batterie abimée.

• Ne pas continuer à charger la batterie si la charge n'est pas complète au bout du temps de charge.

théorique

• Ne pas utiliser la batterie si elle émet une oedur inhabituelle, chauffe de maniere inhabituelle ou si

quelque chose parait anormal.

• Ne pas laisser la batterie à la portée des enfants.

• Recharger cette batterie avant un stockage prolongé et de réaliser la même opération après ce stockage.

Respectez des instructions portées sur l'etiquette du chargeur de batterie.

Durée de vie des batteries

Les batteries peuvent sourfir d'un viéillissement de leurs performances après un grand nombre de charges. Cala dépendra des habitués d'utilisation du VAE. De façon générale, la capacité sera réduite de 20 à 30% au bout de 500 cycles (charge et decharge) pour les batteries au lithium et de 300 cycles pour les batteries au plomb.

Vous dévoce déposer vos batteries usagers dans votre magasin ou dans des points de dépôt spécialisé en recyclage. Surtout ne jetez pas votre batterie en fin de vie dans la nature.

3) Chargeur

N'tilisez que le chargeur qui a ete foumi avec voite velo
Precautions d'emploi
- Ne pas court-circuiter les broches du chargeur en utilisant un objet metallique.
- Ne pas démonter ou modifier le chargeur.
- Ne pas exposer le chargeur à des liquides.
- Ne pas utiliser le chargeur dans un environnement humide.
- Ne pas exposer le chargeur aux flammes et aux éincelles. Assurer une ventilation adequate pendant le chargement.
- Ne pas utiliser le chargeur avec un fil d'alimentation ou des fiches abimés.
- Ne pas toucher le chargeur avec les mains mouillées.
- Ne pas laisser le chargeur à la portée des enfants.
- S'assurer que la prise du chargeur est correctement connectee au secteur pour la charge.
- Debrancher l'alimentation avant de retarder le chargeur de la batterie.
- Ne pas utiliser un chargeur poussièreux.
- Ne pas appliquer une tension au chargeur hors des plaques mentionnées.
- Ne pas toucher le chargeur trop longuement pendant la charge (risque de brûlure superficielle).
- Ne pas couvrir le chargeur ou y suspendre des éléments
- Utiliser uniquement en interieur dans une piece ventilée.
-Fusible de protection : T2A/250V

IV.ENTRETIEN

1)Revisions

Remaque: Pour assurer la sécurité et maintainir les composants en bon condition de marche, vous ne devaient faïreverifier cette VAE périodiquement par VOYE vendeur:

Première révision : 1 moins qu 150 km
- Verificatior du serrage des elements : manivelle, roue, potence, pedaes, cintre, collier de seile.
- Verification du fonctionnement de la transmission et de l'assistance.
- Vérification et réglage des freins
Tension et/ou devoilage des roues.
Tous les ans ou 2000km
- Verification des niveaux d'usure (patins ou plaquettes de freins, transmission, pneumatiques).
- Contrôle des roulements (boitier de pédalier, roues, direction, pédales),
- Contrôle des cables (freins, dérailleur),
- Verificatio n de I'eclairage
Tension et /ou devoilage des roues.
Tous les 3 ans ou 6000km
- Changement de la transmission (chaine, roue libre, plateau).
- Changement des pneumatiques.
- Contrôle de l'usure des roues (rayons, jante)
Tension et/ou devoilage de roues
- Changement des palins ou plaquettes de freins
- Contrôle des fonctions électriques.

2) Entretien général

Votre velo necessite un entretien regulier pour toute sécurité mais aussi pour augmenter sa durée de vie. Il est important de contrcler les elements mecaniques periodiquefement afin d'assurer le cas échéant un remplacement des pieces usées ou Presentant des traces d'usures.

Nettoyage

Il doit être fait avec une éponge, une bassine d'eau tiède savonnreuse ainsi qu'un jet d'eau (sans pression). Nettoyez les fianc des jantes et les palins de frein à l'alcool ou à l'acétone. Faibles particullement attention à ne pas utiliser de jet d'eau sous pression.

Lubrification

La lubrication est essentielle sur les différents composants qui sont en mouvement afin d'évitier la corrosion, elle doit être réalisée régulièrement sur les roulements à billes situés dans l'axe des roues, chaîne, déallieur et câbles de commande.

Il est conseilé d'utiliser de l'huile spécifique pour la chaîne et le dérailleur. Il faut utiliser de la graissée pour les autres composants.

Contrôles régulier

Le serrage de la boulonnerle: levier, manivelle, pédales, potences.

Les couples de serrage à appliquer sont les suivants

Composants Couple	préconisé (NM) Consignes	particulières
Pédales sur manivelles	35-40 Graisser les filtages
Manivelle sur bottier		Graisser les filtages40-45
Serrage de potentie	18-20
Serrage jeu de direction	≥25
Levier de frein	2.5-4
Étiers de frein	5-7.5
Selle sur chariot	18-20
Collier tige de salle	18-20
Roue avec moleur/ Roue sans moleur	40-50/25-35
Porle bagages	8

Les autres couples de serrage dépendant de la talle des écrous : M4: 2,5 à 4.0 N.m., M5: 4.0 à 6.0 N.m., M6: 6.0 à 7.5 N.m.

VSAV

1) Pièces d'usures

Les différents éléments d'usures sont des éléments standards. Tou亰s replacier les pieces usées et /ou à changer par des composants identiques en ventes dans le commerce ou chez leur revendeur.

Attention : Comme tout composant mecanique, une bicyclette subit des contraintes élevées et s'use. Les différents matériaux et composants peuvent réagir différemment à l'usure ou à la fatigue. Si la durée de vie prévue pour un composant a été dépassée, celui-ci peut se romper d'un seul coup risquant alors d'entraîner des blessures pour le cycliste.

Les fissures, égratinues et décorations dans les zones soumises à des contraintes élevées indique que le composant a dépasse sa durée de vie et devrait être remplacé

2) Garantie applicable

Nous avons apporté le plus grand soin à la conception et à la fabrication de votre bicyclette pour qu'elle vous apporte entière satisfaction. Néanmoins, s'il apparaisait que votre produit était défectueux, vous bénéficiencer d'une garantie commerciale à compter de la date d'achat de :

• 5 ans pour le cadre

• 2 ans pour le moteur

• 1 an pour les pièces, hors pièces d'usure (pneus, chambre à air, patins de frein, poignées, selle, cable).

1 an pour les batteries au lithium et 6 mois pour les batteries au plomb.

(Rapportez votre batterie usage dans votre magasin, elle sera recyclée!)

Pourmettre en oeuvre cette garantie,l'utiliserdoit prsenter le produit au distributeur,accompagne du ticket de caisse ou de la facture d'achat.

Cette garantie, applicable dans le pays d'achat, couque tous les droits du produit qui ne permettent pas une utilisation normale. Elle ne coupte pas les droits liés à un mauvais entretien, une utilisation inappropriée, ou si les recommendations du fabricant n ont pas été respectées. La garantie ne couvreet pas l'usse normale des pieces liées à l'utilisation du produit.

Le garant est : 12 Avenue des Morgines - 1213 Petit Lancy / Geneva - SWITZERLAND

La garantie commerciale prévue ci-dessus ne limite aucunement le droit de l'achateur d'agir en garanties des vices cachés ou de non-conformite, telles que prevus dans les differents pays Européens. Pour plus d'information, se reporter à la loi en vigueur dans son pays.

3) Fonctionnement et Dépannage

Batteries au lithium

La lumière Orange du chargeur ne fonctionne pas durant le chargement

• Verifiez que les connecteurs soient correctement connectés

La lumière Orange du chargeur ne devient pas verte.

• Eteignez l'alimentation, après 5 secondes puis connectez l'alimentation secteur, il peut continuer à charger.

La Lumière Orange du chargeur devient immédiatement verte

• Vérifiez que la batterie est complètement chargée

∴ m - 1 ≠ 0 ;

Batterles au plomb

La lumières rouge du chargeur ne fonctionne pas durant le chargement.

• Verifiez que les connecteurs soient correctement connectés

La lumière Rouge du chargeur ne devient pas verte

• Eteignez l'alimentation, après 5 secondes puis connectez l'alimentation secteur, il peut continuer à charges.

La Lumière Rouge du chargeur devient Immediatement verte

• Vénfiez que la batterie est complètement chargée.

Code panne console W501

Code panhe	Définition	Solutions
21 Problème batterie		- Vérifier que la batterie a bien été chargée.- Vérifier que la batterie est bien connectée. Si vous arrivèz à vomquillier, la batterie est bien placée.- Vérifier les fusibles.
23	Problème moteur - branchement moteur/déralleur	- 3 cables transmitant les informations du contrôleur au moteur et inverserment. Le code panne 23 peut dire qu'un de ces câbles à un problème.- Contacter votre revendeur.
24	Problème moteur - capteur magnétique	- Un des 3 capteurs qui permettent de détecter l'orientation du moteur via la variation du champ magnétique ne fonctionné plus.- Contacter votre revendeur.
25	Problème capteur de frein	- A chaque fois que vous freinez, cela coupe automatiquement le moteur. Un des capteurs est endommagé.- Contacter votre revendeur.
30	Problème compteur contrôleur / capteur de pedalage	- Vérifier que la fiche sur le contrôleur est bien fixée.- Vérifier que la connection entre le compteur et le contrôleur est bien enclosede.- Contacter votre revendeur.

Annexe: Caracteristiques techniques

(1) Manette de frein
(2) Manette du levier de vitesse
(3) Sonnette
(4)Guidor
(5) Phare avant
(6)Console
(7) Potence
(8) Suspension avant
(9)FreinsV-brake
(10) Pneu
(11) Moleur
(12)Valve de jante
(13) Béguille
(14)Pedale.
(15) Protection chain
(16)Chaine
(17) Eau arriere
(18)Bottler
(19) Code leakage
(20) Contrôleur

W200-201

Chargement maximum		110 kg (utilisateur + Chargement + vélo)
Vitesse maximum avec assistance < 25km/h
Autonomia 30-50km
Motorisation	Moteur électricque	DC Brushless
	Puisance max	250W
	Tension	24V
Batterie	Type	Lithium
	Tension	24V
	Capacité 10Ah
	Poids 3.1kg
	Temps de charge	4 à 6 heures
	Nombre de cycles 500-600
Chargeur	Spécifications	Tension d'entrée 220V
		Tension de sortie 29.4V
Poids total du vélo (avec batterie)		20Kg
Dimension du vélo		145 x 58cm
		80 x 40cm(Dimension du vélo plié)
Taille Pneus 20 x 1.75pouces

W301

Chargement maximum 110 kg (utilisateur + Chargement + vêto)
Villese maximaum avec assistance < 25km/h
Autonomie 25-40km
Motorisation	Moteur électrique	DC Brushless
	Puisance max	250W
	Tension	24V
Batterie	Type	Plomb
	Tension	24V
	Capacité	10Ah
	Poids	9kg
	Temps de charge	4 à 6 heures
	Nombre de cycles	300
Chargeur	Sφécifications	Tension d'entrée 220V
		Tension de sortie 26V
Poids total du vêlo (avec batterie)		30Kg
Dimension du vêlo 187 x 62cm
Taille Pneus		26 x 1.95pouces

W402-424

Chargement maximum		110 kg (utilisateur + Chargement + vélo)
Vitesse maximum avec assistance < 25km/h
Autonomie 30-50km
Motorisation	Moteur électrique	DC Brushless
	Puisance max	250W
	Tension	24V
Batterie	Type	Lithium
	Tension	24V
	Capacité	10Ah
	Poids	3.1kg
	Temps de charge	4 à 6 heures
	Nombre de cycles	500-600
Chargeur	Spécifications	Tension d'entrée 220V
		Tension de sortie 29.4V
		W402	W424
Poids total du vélo (avec batterie)		25Kg	24Kg
Dimension du vélo		175 x 62cm	170 x 62cm
Taille Pneus		26 x 1.75pouces	24 x 1.75pouces

W502 et W510

Chargement maximum		110 kg (utilisateur + Chargement + vêlo)
Vitesse maximum avec assistance < 25km/h
Autonomie 30-60km
Motonisation	Moteur électrique	DC Brushless
	Puisance max	250W
	Tension	36V
Batterie	Type	Lithium
	Tension	36V
	Capacité 10Ah
	Poids 3.5kg
	Tamps de charge	4 à 6 heures
	Nombre de cycles 500-800
Chargeur	Sφécifications	Tension d'entrée 220V
		Tension de sortie 41.9V
Poids total du vêlo (avec batterie)		26Kg
Dimension du vêlo 179 x 62cm
Taille Pneus 26 x 1.75pouce

W450

Chargement maximum 110 kg (utilisateur + Charge ment + vélo)
Vitesse maximum avec assistance < 25km/h
Aulonomie 30-50km
Motorisation	Moteur électric	DC Brushless
	Pulsance max	250W
	Tension	24V
Batterie	Type	Lithium
	Tension	24V
	Capacité 10Ah
	Poids 3.1kg
	Temps de charge	4 à 6 heures
	Nombre de cycles 500-800
Chargeur	Specifications	Tension d'entrée 220V
		Tension de sortie 29.4V
Poids total du vélo (avec batterie)		25Kg
Dimension du vélo 180 x 62cm
Taille Pneus 28*1.50pouces
