Flexy 215 - Bicicletă electrică WAYSCRAL - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului Flexy 215 WAYSCRAL în format PDF.
| Tip produs | Bicicletă electrică pliabilă |
| Marcă | Wayscral |
| Model | Flexy 215 |
| Dimensiuni (desfășurat) | 145 x 58 cm |
| Dimensiuni (pliat) | 80 x 40 cm |
| Greutate totală (cu baterie 6,6 Ah) | 20 kg |
| Sarcină maximă | 110 kg (utilizator + încărcătură + bicicletă) |
| Viteză maximă asistată | 25 km/h |
| Motorizare | Motor electric DC fără perii, 250 W, 36 V |
| Baterie | Litiu, 36 V, 6,6 Ah sau 13,2 Ah |
| Greutate baterie | 2,1 kg (6,6 Ah) / 3,6 kg (13,2 Ah) |
| Timp de încărcare | 2,5-3 h (6,6 Ah) / 5-6 h (13,2 Ah) |
| Autonomie | 25-45 km (6,6 Ah) / 60-80 km (13,2 Ah) |
| Transmisie | Butuc cu viteze integrate (Shimano Nexus) |
| Frâne | V-brake |
| Anvelope | 20 x 1,75 țoli |
| Presiunea anvelopelor | 40-65 PSI (2,8-4,5 bar) |
| Iluminare | Far față (baterii LR6 AA) și far spate (baterii LR6 AA) |
| Moduri de asistență | 3 moduri: Low, Medium, High |
| Garanție cadru | 5 ani |
| Garanție motor | 2 ani |
| Garanție baterie litiu | 2 ani |
| Garanție piese (cu excepția uzurii) | 1 an |
| Întreținere | Curățare cu apă călduță și săpun, fără jet de înaltă presiune; ungere regulată a lanțului și cablurilor |
Întrebări frecvente - Flexy 215 WAYSCRAL
Întrebările utilizatorilor despre Flexy 215 WAYSCRAL
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Bicicletă electrică în format PDF gratuit! Găsiți manualul dvs. Flexy 215 - WAYSCRAL și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. Flexy 215 mărcii WAYSCRAL.
MANUAL DE UTILIZARE Flexy 215 WAYSCRAL
Vã multumim și vã felicităm că ati achiziționat bicicleta asistată electric Wayscral.
Această bicicleta este echipată cu un sistem de asistență electrică la pedalare care facilitează orice deplasare. Asistența electrică are ca obietiv completarea pedalării. În momentul în care începeți să pedații, motorul se declanțează și và va ajuta la effort. Asistența variază în funcție de viteză bicicletei, importanța demarajulul, mai puțin susținută atunci când bicicleta este lansată apol dispare atunci când bicicleta atinge cei 25 km/în.
Este important să păstrați ghidul care vă va permite să reglați și să întrețineți bine bicicleta acest manual trebuie citit înainte de prima utilizare.
Această bicicletă Wayscral pentru adulți, asistată electric, a fost concepută în conformitate cu normele europene: EN 14764 și EN 15194 care sunt în conformitate cu normele de securitate.

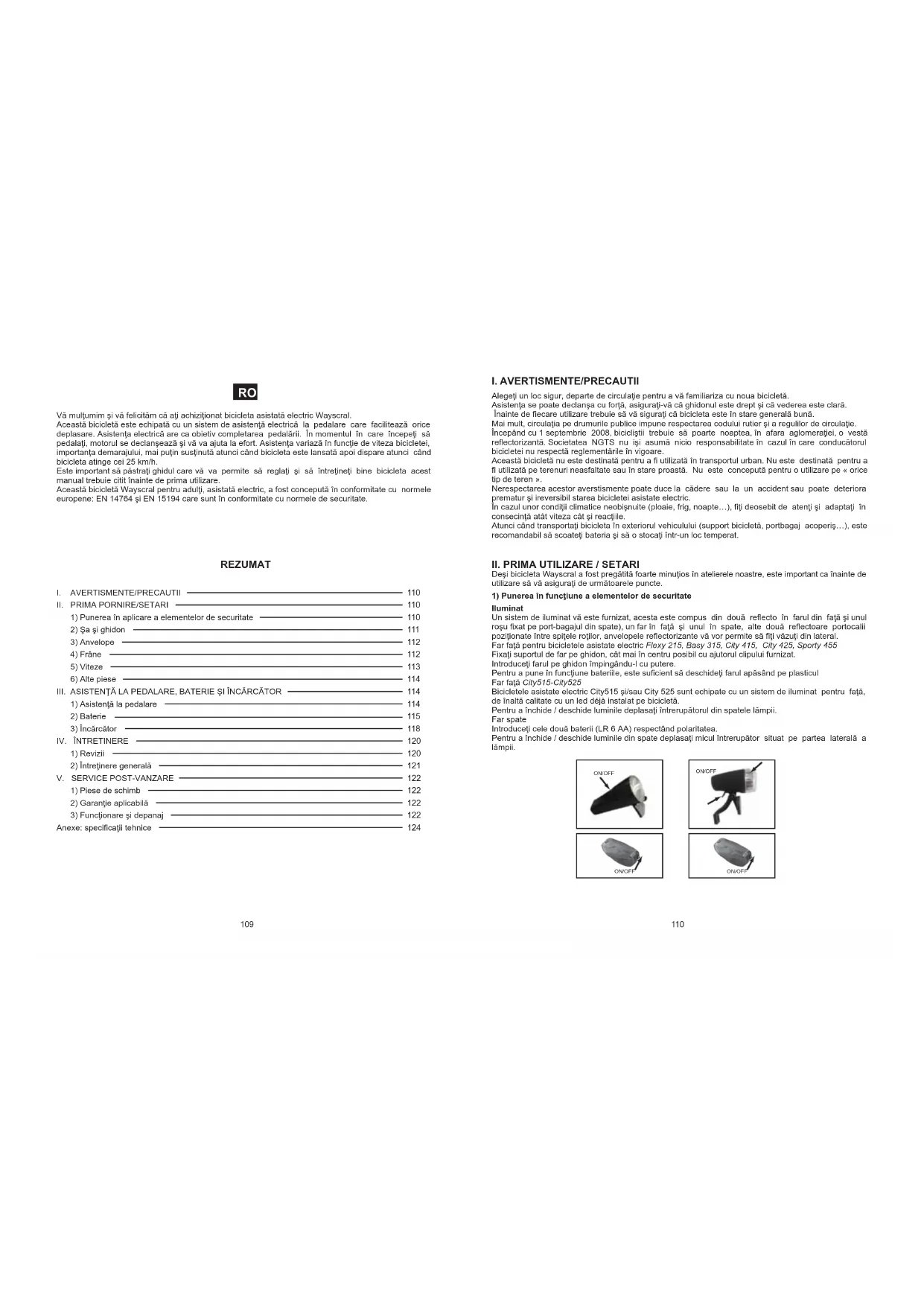

REZUMAT
I. AVERTISMENTE/PRECAUTII 110
II. PRIMA PORNIRE/SETARI 110
1) Punerea în aplicare a elementelor de securitate 110
2) \a \i ghidon 111
3) Anvelope 112
4) Frâne 112
5) Viteze 113
6) Alte piese 114
III. ASISTENTĂ LA PEDALARE, BATERIE ȘI ÎNCĂRCĂTOR ———— 114
1) Asistență la pedalare 114
2) Baterie 115
3) încârcător 118
IV. INTRETINERE 120
1) Revizii 120
2) Întreținere generală 121
V. SERVICE POST-VANZARE 122
1) Piese de schimb 122
2) Garantie aplicabilă 122
3) Funcționare și depanaj 122
Anexe: specificații tehnice 124
I. AVERTISMENTE/PRECAUTII
Alegeti un loc sigur, departe de circulație pentru a vă familiariza cu noua bicicletă.
Asistenta se poate declansa cu fortă, asigurati-vă că ghidonul este drept și că vederea este clară.
Înainte de fiecare utilizare trebuie să vă sigurati că bicicleta este în stare generală bună.
Mai mult, circulatia pe drumurile publice impune respectarea codului rutier și a regulilor de circulatie. Începând cu 1 septembrie 2008, biciclistii trebuie să poate noaptea, în afara aglomeratei, o vestă reflectorizantă. Societatea NGTS nu iși asumă nicio responsabilitate în cazul în care conducătorul bicicletii nu respectă reglementările în vigoare.
Această bicicletă nu este destinată pentru a fi utilizată în transportul urban. Nu este destinată pentru a fi utilizată pe terenuri neasfaltate sau în stare proastă. Nu este concepută pentru o utilizare pe « orice tip de teren ».
Nerespectarea acestor averstismente poate duce la cădere sau la un accident sau poate deteriora prematur și ireversibil starea bicicletel asistate electric.
In cazul unor condiții climatice neobișnuile (ploaie, frig, noapte...), fiți deosebit de atenți și adaptați în consecință atât viteza cât și reacțiile.
Atunci când transportați bicicleta în exteriorul vehiculului (support bicicletă, portbagaj acoperiș...), este recomandabil să scoateți bateria și să o stocați într-un loc temperat.
II. PRIMA UTILIZARE / SETARI
Deși bicicleta Wayscral a fost pregătită foarte minuțios în atelierele noastre, este important ca înainte de utilizare să vă asigurați de următoarele puncte.
1) Punerea în funcțiune a elementelor de securitate
Illuminat
Un sistem de iluminat vă este fumizat, acesta este compus din două reflecto în farul din față și unul roșu fixat pe port-bagajul din spate), un far în față și unul în spate, alte două reflectoare portocalii poziționate între spițele roțiilor, anvelopele reflectorizante vă vor permite să fiți văzuți din lateral. Far față pentru bicicletele aslstate electric Flexy 215, Basy 315, City 415, City 425, Sporty 455
Fixați suportul de far pe ghidon, căt mai în centră posibil cu ajutorul clipului fumizal.
Introduceți farul pe ghidon împingându-l cu putere.
Pentru a pune în funcțiune bateriile, este suficient să deschideți farul apăsând pe plasticul Far față City515-City525
Bicicletele asistate electric City515 și/sau City 525 sunt echipate cu un sistem de iluminat pentru față, de înaltă calitate cu un led déjà instalat pe bicicletă.
Pentru a închide / deschide luminile deplasați întrerupătorul din spatele lâmpii.
Far spate
Introduceti cele două baterii (LR 6 AA) respectând polaritatea.
Pentru a închide / deschide luminile din spate deplasati micul întrerupător situat pe partea laterală a lämpii.
Purtarea căștil
Este recomandată purtarea unei căști de protectie mai ales pentru copii.
Casca garantează o reducere a leziunilor craniene în caz de câdere. Pentru mai mulle informații, adresați-vă distribuitorului dumneavoastră.
Sonerie
Soneria vâ permite să fiti auziti de la o distanță de 50 m.
Trebuie să verificați ca poziția de în care este montată pe ghidon să o facă ușor de utilizat.
2) Reglarea ghidonului și a șelei
Este important să faceți reglajele bicicletei după morfologia dumneavoastră.
Sa
Pentru a verifica înălțimea corectă a șelei, trebuie să fiți așezați și cu picioarele drepte, cu călcăiul pe pedală (fig. A). In timpul pedalării, genunchiul lejer îndoit (fig. B).
In timpul reglării șelei în poziția cea mai joasă, asigurați-vă că aceasta nu atinge nicio componentă a bicicletel ca de exemplu carcasă de protectie a bateriei.
De asemenea aveti grijă să nu depășiti ridicarea maximă.
Ghidon
Ghidonul bicicletei se regleză atât în înâlțime căt și în înclinare.
Setări pentru bicicilele Flexy 215, Basy 315, City 415, City 425, Sporty 455
Pentru a ajusta înălțimea ghidonului, deșurubați șrubul de închidere cu o cheie hexagonală Allen și ridicati tiița la înălțimea dorită (figura 1).
Atenție, nu trebuie să se vadă semnul de ieșire maximă a tijei de deasupra setului de direcție (figura2). Pentru a regla înclinarea ghidonului, desurubat și surubul din față cu o cheie hexagonală Allen (figura 3).

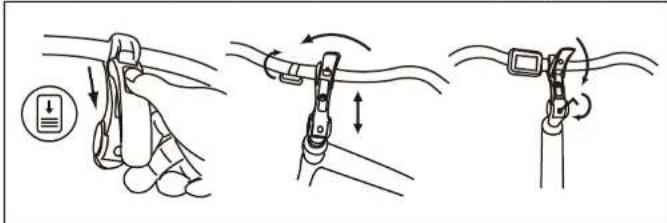

Selari pentru City 515- City 525
Ridicați dispozitivul de blocare apăsând butonul negru spre față apoi deșurubați șurubul de închidere cu o cheie hexagonală Allen și ridicati lija la înallimea dorilă.
Pentru a regla încinarea ghidonului, ridicati dispozitivul de blocare în același fel și ajustați ghidonul.
Verificati periodic presiunea pneurilor.
Circulatia cu pneurile insuficient umflate sau mult prea umflate poate afecta performanța, poate provoca o uzură prematură, ducând la deteriorarea iantelor, diminuarea durateai de viață a bateriei sau
cresterea riscurilor de accident
În cazul unei uzuri importante sau a unei crestături vizibile pe pneuri, înlocuiti-le înainte să utilizați bicicleta.
| Presiune | |||
| Model | Dimensiune | PSI Bar | |
| Flexy 215 | 20*1.75 | 40-85 | 2,8-4,5 |
| Basy 315 | 26*1.95 | 40-65 | 2,8-4,5 |
| City 415 | 26*1.75 | 40-65 | 2,8-4,5 |
| City 425 24* | .75 40-65 2,8-4,5 | ||
| Sporty 455 | 28*1.5(700*35C) | 50-85 | 3,5-5,9 |
| City 515/525 | 26*1.75 | 40-65 | 2,8-4,5 |
4) Fräne
Mânerul drept activează frâna din spate, în timp ce mânerul stang activează frâna din față.
Este recomandabil să împărtiți forța medie de frânare la 60/40 între față și spate.
Bicicleta Wayscral poate fi echipată cu 2 tipuri de frânare
Frâne V-brake
Plăcuțele de frână trebuie să se închidă în mod corespunzător pe marginea jantei (aproximativ 3mm). Starea jantei contribuie în mare măsură la eficiența de frânare, este deci recomandabil să le curățati cu regularitate.
Trebuie să puteți obțineputerea maximă de frânare fără ca mânerul să atingă ghidonul. Dacă nu este cazul, frânele trebuie reglate.
Un sistem de piulită și contra piulită vă permit să reglați forța de frânare care va varia în timp în funcție de uzura plăcuțelor de frână.
Şurubelnița cruciformă cu resort vă va permite să compensați uzura plăcuțelor de frână și să vă asigurați de buna pozilție a frănelor de o parle și de alta a janțelor. Plăcuțele de frână sunt standard, trebuie să le înlocuiti- le atunci când nu mai sunt vizibile.
Frâne cu disc
Frânele cu discuri nu necesità niclo întreținere. Cu toate aceslea, nu trebuie să aruncați niclo ulei sau orice alt material lubrifiant pe disc sau plăcuțe, de exemplu în timpul întreținerii lar sau a schimbătorului. În cazul în care acest se produce, trebuie să schimbați plăcuțele, sau le degresați.
Avertisment: în caz de ploaie, distanțele de frânare sunt prelungite.
5) Setarea schimbătorului
Bicicletele asistate electric Wayscral au între 3 și 8 viteze interschimbabile manual. Utilizați mânerul drept pentru a face schimbarea dorită. Cu cât indicatorul este ridicat cu atât va fi mai difícil de pedalat și invers.
Setări pentru sistemele cu schimbător extern (Basy315, City 415 și Sporty 455)
Schimbălorul este echipat cu două şuruburi de oprire sus și jos.
Setarea de precizie se efectuează cu ajutorul rolji. Este recomandabil să schimbați întotdeauna vitezele alunci când sunleți în mișcare pentru a deteriora schimbătorul.
Setări pentru sistemul schimbătorului intern (Flexy 215, City 425, City 515 și City525)
Pentru a seta schimbătorul intern Shimano Nexus, este suficient să aveți cea de-a doua viteză în funcțiune, să aliniați reperul galben mobil între cele 2 linii fixate pe schimbător.
Bicicletele VAE Wayscral sunt vândute cu un port bagaj deja fixat. Sarcina maximă este de 25kg (cu exceptia bicicletei Basy315:15kg), cu posibilitate de montarea a unui scaun pentru copii sau a unei remorci pe acest model.
Atunci când portbagajul este încârcat, comportamentul bicicletei poate fimodificat. Repartizajl sarcina bagajelor în două părți pentru a favoriza stabilitatea bicicletei. Orice bagaj trebuie să fie foarte bine fixat pe portbagaj, înainte de orice utilizare este important să verificați că nimic nu atână și riscă să se prindă la roata din spate a bicicletei.
Bagajele nu trebuie să acopere reflectoarele sau luminile bicicletei.
Suport
Înainte de orice utilizare, verificați bine ca suportul să fie ridicat.
Roată și motor
După prima lună de utilizare, este recomandabil să strângeti spitele pentru a limita impactul tracțiunii motorului pe roata din față sau din spate.
La pomirea motorului poate apărea un mic zgomot. Acest zgomot este normal pentru că motorul pomește și asistă la pedalare. Zgomotul poate deveni mai important alunci când este motorul este foarte solicitat.
III. PEDALAREA ASISTATA SI BATERIA
1) Pedalarea asistată
Flexy 215, Basy 315, City 415, City 425, Sporty 455
Afişajul vä permite sä alegeți 3 modele de ajutor la pedalare și sä obtineți starea de încărcare a bateriei.
3 modele de asistare sunt disponibile : Low - Medium - High, pentru a schimba modul utilizati butoanele + și -.
Nu uitați că cu cât folosiți mai mult asistarea cu atât mai repede se va descărca bateria.
City 515-City525
Display-ul este compus din 2 părți, un ecran LCD și o manelă de control.
Compusă din 2 butoane (Mod, săgeată sus, săgeată jos), această manetă vă va permile să efectuați loate setările necesare unei bune utilizări a display-ului.
Display-ul bicicletei City515 și/sau City525 este
multifunctional
- (1) Indicator de încărcare a bateriei
- (2 si 3) Ceas
- (6) Distanță parcursă
- (7) Distanță în km
- (8) Asistare la demaraj (6km/h fără pedalare)
- Cod eroare
Apâsati pe MODE pentru a porni display-ul. Mențineți apâsat pe MODE pentru a îl închide.
Apăsați în acelați timp pe « săgeată sus » și « săgeată jos » timp de 3 secunde pentru a intra în « setân » « săgeată sus » și « săgeată jos », pentru a confirma utilizați MODE. După ce ați confirmat trecetii la următoarea setare urmând ordinea de mai jos.
Setari
- Ceas : când sunteti în modul setâri, actualizați ora și minutele.
- Viteză maximă
Pentru a răspunde reglementării europene, asistență maximă a bicicletei City515 și/sau City525 este selată la 25 km/h.
Puteți seta viteza maimă între 10 și 25 km/h.
- Unitate de viteză
Puteți alege între unitatea MPH (mile pe ora) sau Km/H (kilometrii pe oră). Unitatea de distanță se setează în mod automat în funcție de alegerea pe care ați făcut-o (MPH sau Km/h).
- Diametrul rotilor
Pentru a calcula distanța parcursă cât și viteza, display-ul trebuie să cunoască dimensiunea roților. Bicicletele City515 și/sau City525 este echipată cu jante de 26 inch, valoarea implicită a display-ului este 26 de inchi
Utilizare
Viteză (viteză de pedalare, viteză medie, viteză maximă).
Atunci când începe pedalarea, display-ul indică automat vileza.
Mențineți apăsat « săgeată sus » în timpul pedalării pentru a afișa viteza maximă (MAX). Apăsați din nou pentru a avea viteza medie (AVG).
Puteți alege între 5 niveluri de asistență.
1 fiind asistența minimă și 5 asistența maximă. Cu căt este mai ridicată asistența, cu atăt mai repede se va descărca bateria. Valoarea implicită este 1. Utilizați « săgeată sus » și « săgeată jos » pentru a încărca nivelul de asitență.
- Asistență la demaraj
Bicicleta City515 și/sau City525 este echipat cu un sistem de ajutor la demaraj. Fără să pedalați, va trage bicicleta la 6km/h.
Această funcție vă poate ajuta pe drumurile accidentate și/sau foarte denivelate.
Pentru a porni această funcție, mentineți apăsat pe « săgeală jos ».
- Iluminatul display-ului
Mențineți apăsal pe « săgeată sus » și « mode în mijloc » timp de 3 secunde pentru a ilumina display-ul.
Pentru a închide iluminatul, reincepeti aceeași manipulare.
- Distanță parcursă (Distanță în curs. distanță totală)
Apăsati pe MODE pentru a comuta distanța în curs (TRIP) la distanța totală (ODO),
- Indicator de încărcare
Starea de încărcare a bateriei este ușor de citit pe 6 nivele.
| Logo | Autonomie | |
| 36V 6,6Ah | 36V 13,2Ah | |
| ±45km | ±80km | |
| ±35km | ±60km | |
| ±25km | ±40km | |
| ±15km | ±20km | |
| Flash | <6km | <10km |
| Flash | <3km | <5km |
Resetare procedură la 0
Pentru a începe să numârați de la 0, trebuie :
- Apâsati pe mod pentru a deschide display-ul.
- Apäsati pe 3 secunde, în același timp, pe « săgeatăsus » și « săgeată jos ».
- Apăsali pe mod pentru a obține ecranul de mai jos.
- Apăsați pe « săgeată jos » pentru a ajunge la TC-Y precum mai jos.
- Validați apăsând pe Mode
2) Baterie
Sfat de primă utilizare
Incârcați bateria timp de 6 ore în timpul primei încărcări. Acest lucru vă va permite să o inițializați. Bateria este livrată cu o încărcare minimă, ESTE FOARTE IMPORTANT SĂ EFECTUATI O ÎNCĂRCARE MINIMĂ DE 2 ORE LA FIECARE 2 LUNI.
Flexy 215, City 415, City 425, Sporty 455, City 515, City 525
Asigurati-vă că bateria este deblocată, scoateți-o din locașul său. Fixați bine vârful încărcătorului în priza situată în spatele bateriei aproape de mâner.
Trageți capacul din plastic ce protejează priza pentru a efectua conexiunea. Conectați cabilul de alimentare în priza electrică și verificați dacă ledul se aprinde pe încârcător. O încărcare completă durează între 2,5-3h (Bateria 36V6,6 Ah) /5-6h (Bateria 36V13,2 Ah) Deconectați încărcătorul de la priză atunci când procesul de încărcare este terminat. Nu uitatii să blocați bateria atunci când este instalată pe bicicletă.
Basy 315
Cu ajutorul lacătului și a pinilor prevăzute în acest scop, rotițișaua în sus pentru a putea scoate bateria din glisieră. Accesul la baterie este acum liber.
Introduceți cheia bateriei în încuieoarea de protecție și întoarceți în sens invers al acelor de ceasornică apăsând deasupra pentru a debloca. Utilizați mânerul prevăzut în acest scop pentru a elibera bateria. Scoateți bateria din locașul său. Fixați bine văriful încărcătorului în priza situață. Conectați cablul de alimentare în priza electrică și verificați ca toate cablunile să fie introduse corect în priza.

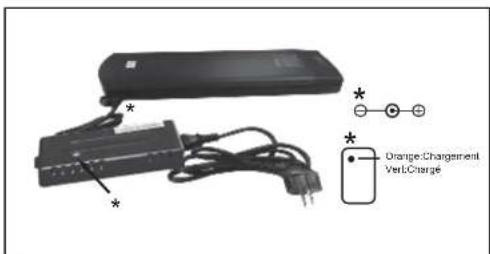

Debranşati încărcătorul de la priză atunci când încărcarea s-a terminat.
Nu uitați să blocați bateria în timpul instalării pe bicicletă.
Autonomia bateriei
Bateria este supusă unui rodaj. Acesta va avea autonomia definitivată după zece utilizări.
După încărcarea baterlei, este recomandabil să o lăsați să nu o foloslți timp de 20-30 de minute înainte de utilizare.
Autonomia bicicletelor asistate electric Wayscral este următoarea:
Flexy 215, City 415, City 425, Sporty 455, City 515 et City 525:
Bateria 36V6,6 Ah: 25-45 km Bateria 36V13,2 Ah: 60-80 km
Basy 315: 25-40km Batterie plumb 24V 10 Ah
Această gamă de autonomie depinde de cele mai mulți factori de utilizare :
- Alegerea modului de asistare
- Greutatea utilizatorului
- Denivelarea roții
- Umflarea anvelopelor
- Vântul
- Efort de pedalare furnizat
- Demaraj și frecvență de oprire
- Temperatura exterioroară
Avertismente, precauții
Se recomandă să reîncărcați bateria în mod regulat, sau după fiecare utilizare. Nu există niciun efect de memorie asupra acestor baterii.
Pentru a maximiza durata de viață a bateriei este recomandabil să
- evitați locurile calde (temperatura ideală 20C)
- să lăsați bateria să se răcească 30 de minute după utilizarea bicicletei
Precauții de utilizare
- Utilizați bateria doar pentru bicicleta în cauză,
- Utilizați numai încărcătorul specificat, fumizat pentru a încărca bateria.
- Încărcați bateria doar într-un loc bine ventilat.
- Nu expuneți bateria la căldură și nu o încărcați în razele directe ale soarelui.
- Nu demontați sau modificați bateria.
- Nu conectați conexiunile (+) și (-) bateriei cu un obiect metallic.
- Nu expuneti bateria la lichide.
- Nu continuați să încărcați bateria în cazul în care încărcarea nu este completă în timpul teoretic de âncărcare.
- Nu utilizați bateria în cazul în care aceasta emite un miros neobișnuit, o căldură neobișnuită sau dacă ceva nu vi se pare normal.
- Nu läsați bateria la îndemâna copiilor.
- Reîncârcați bateria înainte de o depozitare prelungită și efectuați acceași operație și după această depozitare.
Respectați instrucțiunile de pe elichta încărcătorului bateriei.
Durată de viață a bateriei
Bateriile pot suferi o învechire a performanțelor după un număr mare de încârcări. Aceasta va depinde de obiceiurile de utilizare ale bicicletei. În mod general, apaciatea energetică va fi redusă de la 20 la 30% după 500 de cicluri (încârcare și descârcare) pentru bateriile cu liliu și după 300 de cicluri pentru bateriile cu plumb.
Trebuie să duceți bateriile uzate în magazinul de unde le-ati cumpărat sau într-un depozit specializat în reciclare. Mai ales nu aruncați bateria în natură la sfârșitul vieții acesteia.
3) Încărcător
Nu utilizati decât încărcătorul care este fumizat împreună cu bicicleta electrică. Evitați orice contact cu apa în timp ce bateria este la încărcat. În cazul în care o priză intră în contact cu apa, țtergeți bine înainte de orice utilizare.
Precautii de utilizare:
- Citiți manualul înainte de a utiliza încărcătorul.
- A nu se utiliza în exterior sau a nu se expune la ploaie.
- Nu scurt circuitati pinii încărcătorului utilizând un obiect metalic.
- Nu demontați sau modificati încârcătorul, în caz de probleme, duceti încârcătorul la un tehnician calificat.
- Întotdeuna puneti încărcătorul într-un mediu bine aerisit si uscat.
- Atenție: Gaz exploziv. Evitați flamele și scânteile. Asigurați o aerisire suficientă în timpul încârcării.
Nu utilizati încârcătorul cu un cablu de alimentare sau cabluri deteriorate. Nu atingeți încârcătorul cu măinile ude,
- Asigurati-vă că priza încârcătorului este conectată corect la rețeaua de alimentare.
- Deconectați alimentarea înainte de a conecta sau deconacta conexiunile batariei.
- Nu atingeti încărcătorul prea lent în timpul încărcării (există riscul de arsură superficială).
- Nu pozitionati încărcătorul într-un mod instabil.
- Nu acoperiți încărcătorul pentru a evita supraîncălzirea în timpul încărcării.
- Acest încărcător a fost conceput pentru încărcarea bateriilor de Litiu (exceptia bicicletei Basy315:plumb),
nu încărcati alte tipuri de baterii.
- Nu utilizati o baterie nereîncărcabilă
- Acest aparat nu este destinal utilizării de câtre persoane (sau copii) cu capacități fizice, senzoriale sau mentale reduse, sau cu lipsa de experiență și cunoștințe, cu excepția cazului în care acestea sunt date de o persoană responsabilă pentru siguranța lor, sunt supravegheale sau instruite cu privire la utilizarea aparatului.
- Supravegheati copiii pentru a vă asigura ca nu se vor juca cu acest aparat.
- A nu se lâsa la îndemâna copiilor, acest produs nu este o jucărie.
- Nu expuneti produsul la o sursă de căldură.
- Nu scufundati produsul în apă.
- Cablul flexibil extern al acestui produs nu poate fi înlocuits în caz de deteriorare a cablului, produsul
trebuie aruncat la gunoi.
IV ÎNTRETINERE
1) Revizii
Remarcă: Pentru a asigura securiatea și a menține componentele într-o condiție bună de funcționare, trebuie să faceți verificarea bicicletei periodic la furnizorul dumneavoastră :
Prima revizie : la 1 lună sau la 150 km
- Verificați închiderea elementelor : manivelă, roată, șa, pedale, ghidon, suport șa.
- Verificarea funcționării transmisiei și a asistenței.
- Verificarea și reglarea frânelor.
- Tensiunea și/sau devoalarea roților.
În flecare an sau la 2000km
- Verificarea nivelului de uzură (loampoane sau plăcuțe de frână, transmisie, pneuri).
- Controlul rulmenților (butucul pedalier, roți, directie, pedale).
- Controlul cablurilor (frâne, schimbător).
- Verificarea iluminatului.
- Tensiune și/sau devoalarea roților
La fiecare trei anis au la 6000km
- Schimbarea transmisiei (lanț, roată de rezervă, țeavă).
- Schimbarea anvelopelor
- Verificarea uzurii rotilor (spite, jante).
- Tensiune si/sau devoalare roti
- Schimbarea sabotilor de frtnă sau a plăcutelor de frână.
- Controlul functiilor electrice.
2) Întreținere generală
Bicicicleta necesità întreținere regulată pentru securitatea dumneavoastră dar și pentru a mări durata de viață. Este important să controlați periodic elementele mecanice pentru a vă asigura de înlocuirea corespunzătoare a pieselor uzate sau care prezintă urme de uzură.
Pentru o utilizare în siguranță, verificați cu regularitate starea frânelor și a jantelor.
Curățare
Curățarea trebuie făcută cu un burete, o găleată cu apă caldă și săpun cât și un jet de apă (fără presiune). Curățați părțile laterale ale jantelor și saboții de frână cu alcool sau acetonă. Fiți atenți să nu utilizați un jet de apă sub presiune.
Lubrifiere
Lubrifierea este esențială pentru diferite componente care sunt în mișcare pentru a preveni coroziunea acestora, aceasta trebuie realizată regulamentar pe rulmenți pe bilesituaiți pe axa roților, lanț, schimbător și cabluri de comandă.
Este recomandabil să utilizați ulei specific pentru lanț și schimbător. Trebuie să utilizați vaselină/unsoare pentru celelalte componente.
Verificări periodice
Strângerea şuruburilor : manetã, manivelã, pedale, şa.
Cuplurile de închidere aplicabile sunt următoarele :
| Componente Cuplu recomandat(NM) Sfaturi speciale | ||
| Pedale sau manivele | 35-40 | Ungeti blocajele |
| Manivelă pe cutie | 40-45 | Ungeti blocajele |
| Blocarea șelei | 18-20 | |
| Blocarea setului de direcție | ≥ 25 | |
| Manetă frână | 2.5-4 | |
| Etrieri de frână | 5-7.5 | |
| Șa | 18-20 | |
| Colier tijă șa | 18-20 | |
| Roată cu motor / Roată fără motor | 40-50/25-35 | |
| Portbagaj | 8 | |
Celelalte cupluri de închidere depind de dimensiunea piulitjelor : M4: 2,5 à 4.0 N.m. , M5: 4.0 à 6.0 N.m. , M6: 6.0 à 7.5 N.m.
V SAV
1) Piesele de schimb
Diferite elemente de uzură sunt elemente standard. Înlocuiti întotdeauna piesele uzate și/sau înlocuiti-le cu piese identice disponibile la vânzare sau la fumizorul dumneavoastră.
Atenție : Ca orice component mecanic, o bicicletă este supusă unor uzurii și eforturilor ridicate. Diferite componente mecanice pot reacționa diferit la uzură sau la folosire. În cazul în care durata de viață pentru un component a fost depășită, acesta se poate rupe dintr-o dată riscând să provoace rânirea biciclistului.
Fisurile, zgârleturile și decolorările în zonele supuse la eforturi ridicate indică faptul că piesa a depășit durata de viață și trebuie înlocuită.
2) Garantie aplicabilă
Noi am fost foarte atenți la proiectarea și fabricarea bicicletel pentru ca aceasta să vă aducă o întreagă satisfacție. Toluși, în cazul în care se constată că produsul dumneavoastră este defect, beneficialți de o garanție comercială de la data achiziționării de :
• Garantie pe viața pentru cadru:Basy 315,City 415,City 425,Sporty 455,City 515 et City 525
• 5 ani pentru cadru: Flexy 215
• 2 ani pentru motor
- 1 an pentru piese, în afara pieselor de uzură (anvelope, cameră de aer, saboși de frână, manere, șa, cablu)
- 2 ani pentru batriile cu litiu și 6 luni pentru bateriile cu plumb. (Aduceți bateria uzată în magazin, aceasta va fi reciclată)
Pentru a pune în aplicare această garanție, utilizatorul trebuie să se prezinte cu produsul la distribuitor, împreună cu bonul de casă și factura.
Această garantie, este aplicabilă în țara de unde ați făcut achizitjia, acoperă toate defectele produsului care nu permit o utilizare normală.
Nu acoperă defectele datorate unei întrețineri incorecte, unei utilizări necorespunzătoare, sau dacă recomandările furnizorului nu au fost respectate. Garanția nu acoperă uzura normală a pieselor legate de utilizarea produsului.
Garantul este : contact: www.norauto.com
Garantia comercială de mai sus nu limitează dreptul cumpărătorului de a acționa în cazul defectelor ascunse sau de neconformitate, așa cum este prevăzut în diferite țări Europene. Pentru mai multe informații, vă rugăm să consultați legeslația în vigoare a țării.
3) Functionare și depanare
Bateriile cu fitiu
Lumina galbenă a încârcătorului nu funcționează în timpul încârcării.
- Asigurati-vâ câ ati conectat corect conectorii.
Lumina galbenă a încârcătorului nu devine verde.
- Opriti alimentarea, după 5 secunde apoi conectați alimentarea sectorului, poate continua să încarce.
Lumina galbenă a încârcătorului devine imediat verde.
- Verificați dacă bateria este complet încărcată.
Bateriile cu plumb
Lumina roșie a âncărcătorului nu funcționează în timpul încărcării.
- Verificati dacă ați conectat corect conectorii.
Lumina roșie a încărcătorului nu devine verde
- Oprilj alimentarea după 5 secunde apoi conectați alimentarea sectorului, poate continua să încarce.
Lumina verde a încărcătorului devine imediat verde.
- Verificați dacă baleria este complet încărcală.

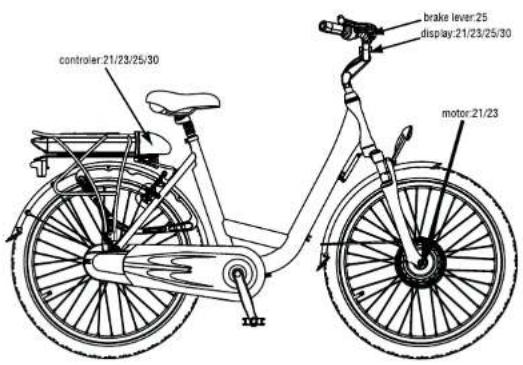

Cod de eraare display City 515
| Cod eroare | Definitiție | Solutii |
| 21Probleme baterie | - Verificați dacă bateria a fost bine încărcată- Verificați dacă bateria este bine conectată. Dacă ajungeti la sistemul de blocare, bateria este bine plasată.- Verificați siguranțele | |
| 23 | Probleme motor – conexiune motor / schimbător | - Trei cabluri transmit informațiile de la controller la motor și invers, Codul de eroare 23 vă transmite că unul dintre aceste cabluri nu mai funcționează.- Contactați furnizorul |
| 24 | Probleme motor – senzor magnetic | - Unul dintre cei trei senzori care permit dtectarea orientării motorului la variația câmpului magnetic nu mai funcționează.- Contactați furnizorul. |
| 25 | Probleme senzor de frână | - De fiecare dată când frânați acesta oprește în mod automat motorul. Unul dintre acești senzori este defect.- Contactați furnizorul. |
| 30 | Probleme senzor / controller/pedalare | - Verificați ca mufa de pe controller să fie bine fixată.- Verificați dacă conexiunea între computer și controller este bine fixată.- Contactați furnizorul. |
| Încărcare maximă | 110 kg (utilizator + încărcare + bicicletă) | |
| Vitoză maximă cu asistentă < 25km/h | ||
| Autonomie 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km | ||
| Motorizare | Motor electric | DC Brushless |
| Putere maximă | 250W | |
| Tensiune | 36V | |
| Baterie | Tip | Litlu |
| Tensiune | 36V | |
| Capacitate 6,6 Ah / 13,2 Ah | ||
| Greutate 2,1 kg / 3,6 kg | ||
| Perioadă de încărcare | 2,5-3h /5-6h | |
| Număr de cicluri | 500-600 | |
| Încărcător | Specificații | Tensiune de intrare 230V |
| Tensiune de leșire 36V | ||
| Greutatea totală a bicicletei (cu baterle 6,6 Ah) | 20Kg | |
| Dimensiunea bicicletei | 145 x 58cm | |
| 80 x 40cm (Dimensiunea bicicletei piliate) | ||
| Dimensiunea pneurilor 20 x 1.75 inci | ||
Basy 315
| Încârcătură maximă 110 kg (utilizator + încărcare + bicicletă) | ||
| Viteză maximă cu asistență < 25km/h | ||
| Autonomie 25-40km | ||
| Motorizare | Motor electric | DC Brushless |
| Putere maximă | 250W | |
| Tensiune | 24V | |
| Baterie | Tip | Plumb |
| Tensiune | 24V | |
| Capacitate 10Ah | ||
| Greutate 9kg | ||
| Perioadă de încărcare | de la 4 la 6 ore | |
| Număr de cicluri 300 | ||
| Încărcător | Specificații | Tensiune de intrare 230V |
| Tensiune de ieșire 24V | ||
| Greutatea totală a bicicletei | 30Kg | |
| Dimensiunea bicicletei 187 x 62cm | ||
| Dimensiunea pneurilor | 26 x 1.95 inci | |
W415-425
| Încârcătură maximă | 110 kg (utilizator + încârcare + bicicletă) | ||
| Viteză maximă cu asistență < 25km/h | |||
| Autonomie 36V 6,6Ah / 36V 13,2Ah | 25-45km / 60-80km | ||
| Motorizare | Motor electric | DC Brushless | |
| Putere maximă | 250W | ||
| Tensiune | 36V | ||
| Baterie | Tip | Litiu | |
| Tensiune | 36V | ||
| Capacitate 10Ah | |||
| Greutate | 6,6 Ah / 13,2 Ah | ||
| Perloadă de încărcare | 2,5-3h /5-6h | ||
| Număr de cicluri 500-600 | |||
| Încârcător | Specificații | Tensiune de Intrare 230V | |
| Tensiune de ieșire 36V | |||
| City 415 City 425 | |||
| Greutatea totală a bicicletei (cu baterie 6,6 Ah) | 25Kg | 24Kg | |
| Dimensiunea bicicletei 175 x 62cm | 170 x 62cm | ||
| Dimensiunea pneurilor 26 x 1.75 inci | 24 x 1.75 inci | ||
City 515 -City 525
| Încârcătură maximă | 110 kg (utilizator + încârcare + bicicletă) | |
| Viteză maximă cu asistență < 25km/h | ||
| Autonomie 36V 6,6Ah / 36V 13,2Ah | 25-45km / 60-80km | |
| Motorizare | Motor electric | DC Brushless |
| Putere maximă | 250W | |
| Tensiune | 36V | |
| Baterie | Tip | Litiu |
| Tensiune | 36V | |
| Capacitate 10Ah | ||
| Greutate | 6,6 Ah / 13,2 Ah | |
| Perioadă de încârcare | 2,5-3h /5-6h | |
| Număr de cicluri 500-600 | ||
| Încârcător | Specificații | Tensiune de intrare 230V |
| Tensiune de ieșire 36V | ||
| Greutatea totală a bicicletei (cu baterie 6,6 Ah) | 24.5Kg | |
| Dimensiunea bicicletei 179 x 62cm | ||
| Dimensiunea pneurilor 26 x 1.75 inci | ||
Sporty 455
| Încârcătură maximă | 110 kg (utilizator + încârcare + bicicletă) | |
| Viteză maximă cu asistență < 25km/h | ||
| Autonomie 36V 6,6Ah / 36V 13,2Ah | 25-45km / 60-80km | |
| Motorizare | Motor electric | DC Brushless |
| Putere maximă | 250W | |
| Tensiune | 36V | |
| Baterie | Tip | Litiu |
| Tensiune | 36V | |
| Capacitate 10Ah | ||
| Greutate | 6,6 Ah / 13,2 Ah | |
| Perloadă de încârcare | 2,5-3h /5-6h | |
| Număr de cicluri 500-600 | ||
| Încârcător | Specificații | Tensiune de intrare 230V |
| Tensiune de ieșire 36V | ||
| Greutatea totală a bicicletei (cu baterie 6,6 Ah) | 25Kg | |
| Dimensiunea bicicletei 180 x 62cm | ||
| Dimensiunea pneurilor 28 x 1.50 inci | ||
