INSTRUKCJA OBSŁUGI Sporty 755 WAYSCRAL

Dziękujemy za zakup roweru ze wspomaganiem elektrycznym (RWE) Wayscral.

Rower ten jest przeznaczony do celów rozrywkowych, do przejażdżek po lesie, po drogach gruntowych i po mieście. Rower nie jest przeznaczony do użytkowania podczas zawodów, do dirtu, zjazdów lub freestyle.

Rower ten jest wyposażony we wspomaganie elektryczne, które dostarcza dodatkową moc podczas pedałowania. Kiedy zaczynasz pedałować, uruchamia się silnik i wspomaga pedałowanie. Sła wspomagania zmienia się w zależności od prędkości, jaką osiąga rower

rozruchu, mniejsza podczas jazdy, zanika, gdy rower osiąga prędkość 25 km/h.

Należy zachować niniejszą ulotkę na przyszłość. Należy zapoznać się z ulotką przed pierwszym użyciem roweru i korzystać z niej w razie potrzeby podczas regulowania i konserwowania roweru.

Produkt ten jest zgodny z normami europejskimi: EN 14766 oraz EN 15194, które odpowladają wymogom bezpieczeństwa.

SPIS TRESCI

I. ŚRODKI OSTROZNOSCI 77
II. PIERWSZE UŻYCIE / USTAWIENIA 77

1) Mocowanie elementów bezpieczeństwa
2) Regulacja siodelka i kierownicy
3) Opony 79
4) Hamulce 79
5) Przerzutki 80
6) Garfo 81
7) Inne części 82

III. WSPOMAGANIE PODCZAS PEDALOWANIA, LADOWANIE I AKUMULATOR — 82

1) Wspomaganie pedalowania 82
2) Akumulator 84
3) Ładowanie 86

IV. KONSERWACJA 87

1) Przeglady 87
2) Ogólna konserwacja 87

V. USŁUGI POSPRZEDAŻOWE 88

1) Części zamienne 88
2) Gwarancia 88

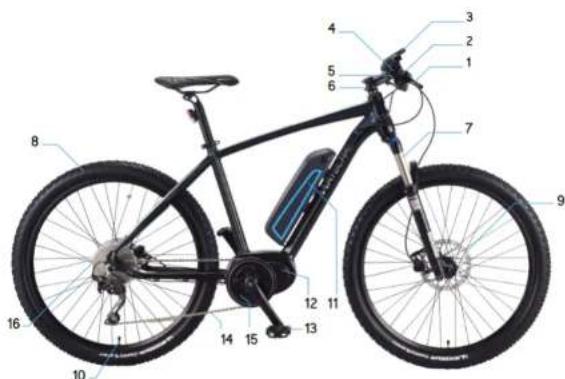

Załącznik: Spis części 90

I. ŚRODKI OSTROŻNOŚCI

Do testowania i regulacji roweru wybierz bezpieczne miejsce z dala od ruchu drogowego. Wspomaganie może się uruchomić z dużą siła. Przy pierwszym testowaniu roweru upewnij się, czy kierownica jest wycenlowana a droga przejazdu wolna.

Przed każdym użyciem sprawdź, czy rower jest w dobrym stanie ogólnym.

Poruszanie się pojazdem dwukołowym po drogach publicznych podlega zasadom kodeksu

drogowego. Od 1 września 2008, rowerzyści jeżdzący nocą zobowiązani są nosić kamizelki odblaskowe.

Firma MGTS zrzeka się wszelkiej odpowiedzialności, w przypadku, gdy rowerzysta nie przestrzega obowiązującego prawa.

Jeśli rower używany jest przez dziecko, musi pozostawać ono pod nadzorem osób dorosłych.

W przypadku trudnych warunków pogodowych (deszcz, niskie temperatury

dostosuj prędkość do sytuacji na drodze.

W Irakcie przewożenia roweru na zewnątrz (bagażnik rowerowy, belki dachowe...), zalecane jest

Zdelfon towanie akumulatora i przechowywanie go w miejscu o umiarkowaniej temperaturze powietrza. Atencão: Como todos os componentes mecânicos, uma bicicleta está sujeita a desgaste elevado.

Mimo, że rower Wayscral został wyprodukowany z najwyższą starannością, zalecane jest sprawdzenie następujących elementów.

1) Mocowanie elementów bezpieczeństwa

Oświetlenie

Do roweru dołączone jest oświetlenie złozone z dwóch świateł odblaskowych (białe zamocowane w lampie przedniej i czerwone zamocowane na tylnym bagażniku), jednego światła tynego oraz jednego światła przedniego, dwóch świateł odblaskowych pomarańczowych umieszczonych na szprychach kół oraz odblasków na oponach, które zapewniają widoczność z boku.

Tylny hamulec

Twój VAE Sporty 755 jest wyposażony w przednie światło LED o wysokiej jakości, zamontowane na rowerze.

Włączanie / wyłączanie światła odbywa się poprzez naciśnięcie przełącznika powyżej lampy.

Jeśli chcesz wymienić baterie, włóż w odpowiedni sposób 3 baterie (LR6 AA).

Swiatło tylne

Twój VAE jest wyposażony w tylne światło wbudowane w akumulator. Włączanie/wyłączanie tylnego światła odbywa się poprzez naciśnięcie przełącznika powyżej lampy. Jeśli chcesz wymienić baterie, włóż w odpowiedni sposób 3 baterie (LR6 AA).

Kask

Noszenie kasku rowerowego jest zalecane, szczególnie dla dzieci.

Gwarantuje zmniejszenie urazów głowy w razie upadku. Aby uzyskać więcej informacji, proszę pytać sprzedawców.

Dzwonek

Dźwięk dzwonka jest słyszalny z odległości 50 m.

Upewnij się, czy dzwonek umieszczony jest na kierownicy tak, by wygodnie się z niego korzystało.

2) Regulacja siodelka i kierownicy

Należy dopasować ustawienia roweru do budowy ciała jego użytkownika.

Slodelko

Aby zamontować siodelko na wsporniku, dokręcić śrubę momentem zalecanym w tabeli momentów dokręcania znajdującej się w rozdziale 4.2 podręcznika konserwacji ogólnej

Siodelko ustawione jest na odpowiedniej wysokości, gdy w trakcie jazdy pięta spoczywa na pedale a noga prostuje się całkowicie, (rys. A). Podczas pedałowania, noga powinna być trochę zgięta (rys. B).

Ostrożnie, koń nie powinna pozostawać poza znak na wynikają z siodła: minimalny skok.

Szybkie blokowanie

Rower jest wyposażony w szybką blokadę umożliwiającą zablokowanie wspornika siodelka na ramie. Aby mocowanie było skuteczne, dokręcić nakrętkę regulacyjną i uruchomić dźwignię blokowania ręcznego.

Wieszak

Aby zamocować wieszak na słupku, dokręcić 4 śruby wieszaka momentem zalecanym w tabeli momentów dokręcania znajdującej się w rozdziale 4.2 podręcznika konserwacji ogólnej. Sprawdzić oznaczenie na wieszaku, aby upewnić się, że wieszak jest prawidłowo wyśrodkowany na słupku.

Slupek

Aby odmontować słupek od wieszaka, odkręcić zupełnie śrubę górną i zwolnić śruby słupka. Przy ponownym montażu, docisnąć śrubę góma, aby ustawić luz w kierownicy, a następnie dokręcić śruby słupka momenlem zalecanym w tabeli momentów dokręcania znajdującej się w rozdziale 4.2 podręcznika konserwacji ogólnej.

Zalecamy, aby ta czynność została przeprowadzona przez wykwalifikowanego technika.

Ustawienie wysokości słupka

Rower jest wyposażony w słupek typu Headset. Ustawienie wysokości wieszaka wymaga zmiany położenia pierścieni regulacyjnych między słupkiem a łożyskiem górnym. Zalecamy, aby ta czynność została przeprowadzona przez wykwalifikowanego technika.

Aby zapewnić bezpieczne użytkowanie, sprawdzać regularnie prawidłowe działanie układu kierowniczego.

3) Opony

Rower Sporty 755 ma 27,5-calowe (27,5"). Należy okresowo sprawdzać ciśnienie w oponach. Jeźdzeni rowerem na kołach nie dość lub nadmiernie napompowanych może zmniejsza ć wydajność jazdy, powodować przedwczesne zużywanie się roweru, uszkodzenia felgi i pod nosić ryzyko spowodowania wypadku.

Aby zapewnić bezpieczne użytkowanie, sprawdzać regularnie stan obręczy kół. Jeśli zauważysz nadmieme zużycie lub nacięcia na oponach, wymień je.

Wymiar opony wynosi:

		Cisnielenie
Model	Rozmiar	PSI	Bar
W755 27,5*2.10 32-44 2,2-3,0

Wymiar dętki wynosi 27,5 x 2,10 (650B)

Zawór

Rower jest wyposażony w zawór typu Schrader

Szybka blokada przedniego i tylnego koła

Koła roweru są wyposażone w szybką blokadę. Blokada ta umożliwia utrzymanie koła przedniego w widelkach przednich, a koła tylnego w ramie.

Aby mocowanie było skuteczne, dokręcić nakręlkę regulacyjną i uruchomić dźwignię blokowania ręcznego. Gdy urządzenie do szybkiego blokowania jest zamknięte w położeniu blokady, musi blokować ląpy widełek i ramy. Po każdej czynności regulacji upewnić się, czy koło jest dobrze wyśrodkowane w stosunku do widełek i ramy.

4) Hamulce

Prawy uchwyt uaktywnia tylny hamulec, podczas gdy lewy uchwyt uaktywnia przedni hamulec. Zaleca się podział średniej siły hamowania przód-tyl 60/40.

Twój rower Wayscral jest wyposażony w 2 hydrauliczne hamulce tarczowe o srednicy tarczy przedniej 180 mm i tylnej 160 mm.

Nigdy nie nanoś oleju ani smaru na tarcze lub kolcki, na przykład w czasie konserwacji

lańcucha lub przerzutki. Gdyby tak się stało, konieczna byłaby wymiana klocków lub ich wyczyszczenie.

Uwaga

Po użyciu, tarcze hamulcowe bardzo się rozgrzewają. Nie dotykać tarcz bezpośrednio po użyciu, można się oparzyć.

Wymiana płytek hamulcowych.

Skontaktować się wykwalifikowanym technikiem, aby wymienić zużyte części na odpowiednie części zamienne.

Konserwacja hamulców hydraulicznych

Wymiana płynu hydraulicznego jest delikatnym procesem. Proszę zgłosić się do jednego z naszych specialistów z centrum Norauto, aby przeprowadzić ten proces.

Aby zapewnić bezpieczne użytkowanie, sprawdzać regulamie stan hamulców

Ostrzeżenie: W razie deszczu lub dużej wilgolności, długość drogi hamowania zwiększa się.

5) Użytkowanie i regulacja przerzutki zmiany biegów

Rower Sporty 755 jest wyposażony w przerzutkę tylną; łańcuch jest napinany automatycznie.

Sporty 755 jest wyposażony w 10-biegową przekładnię Shimano. Użyć prawej dźwigni zmiany biegów, aby uruchomić przerzutkę tylną.

Regulacja przerzutki tylinej (prawa manetka)

w oparciu o dźwigni ruch tańcucha nałoż uważnie do małych nałoż uważnie i duża możesz zmienić do trzech prędkości jednocześnie przez naciśnięcie dźwigni.

w oparciu o dźwignia się łańcuch z dużą nałoż uważnie do mniejszego nałoż uważnie.

Przerzulka jest wyposażona w dwie śruby oporowe, górną i dolną. Te śruby oporowe służą do określenia zakresu działania przerzulki.

Plus grand pignon Gallet-guide Śruba regulacyjna - ogranicznik dolny Śruba regulacyjna - ogranicznik gómy

Schemat działania tylinej przerzutki

Przerzulki są regulowane za pomocą pokrętła. To pokrętło służy do regulacji napięcia linki przerzulki

Molet regulacji naciągu kabla

6) Widelec

Blokada widelca

Rower jest wyposażony w blokowany widelc. Na pofaldowanym terenie, można zablokować widelec, aby poprawić osiągi roweru. Przekręcić pokrętło, aby zablokować widelec.

Przekręcić manetkę, aby zablokować widelec

Regulacja napreżenia

Technologia amortyzacji oparta jest na sprężynie spiralnej o regulowanym naprężeniu, co pozwala określić jej twardość.

Przekręcić manetkę, aby ustawić naprężenie

7) Inne części

Kolo i silnik

Po pierwszym miesiącu używania roweru, zalecane jest dokręcenie szprych.

Uruchamianiu się silnika może towarzyszyć lekki hałas. Hałas może się nasilać przy większym obciążeniu roweru.

III. Wspomaganie pedałowania i akumulator

1) Wspomaganie pedałowania

Konsola składa się z dwóch części: ekranu LCD i manetki kontrolnej.

Manetka kontrolna ma 5 przycisków. Umożliwia wykonanie wszystkich ustawień niezbędnych do prawidłowego użytkowania konsoli.

A B C D E + - i

A: Górny

B: Dolny

C: Podsw

D: On/Off E: Truth

E: Tryb

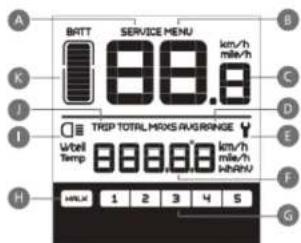

Konsola Sporty 755 jest wielofunkcyjna:

BATT SERVICE MENU km/h 88.8 TRIP TOTAL MOHS AVERAGE Well Temp km/h 1 km/h mile/h home 1 2 3 4 5 A B C D E F G

A: Utrzymanie

B: Menu

C: Prędkość (km/h lub mile/h)

D: Tryb prędkości

(predkość średnia, prędkość maksymalna)

E: Kod błędu

F: Wskazanie dystansu

G: Tryb wspomagania

H: Tryb pieszy

I: Podświetlanie wyświetlacza

J: Tryb dystansu

(dystans przejażdżki, całkowity dystans)

K: Poziom naładowania baterii

Nacisnąć na przycisk (D), aby uruchomic konsolę. Naciskać ten sam przycisk przez 2 sekundy, aby wyłączyć system.

Ustawienie poziomu wspomagania

Nacisnąć na przycisk + (A) lub na przycisk - (B), aby wybrać poziom wspomagania.

Dostępnych jest 5 poziomów wspomagania:

• 0: System włączony, bez wspomagania
• 1: Slabe wspomaganie
• 2: Średnie wspomagani
• 3: Znaczne wspomaganie
  -4: Silne wspomaganie
• 5: Maksymalne wspomaganie

BATT 0.0 TROP 682 m BATT 17.8 TROP 688 m 1

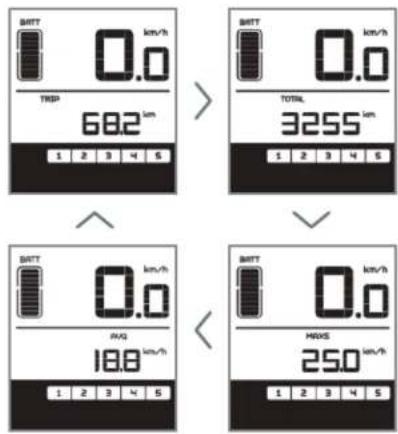

Ustawienie trybów prędkości i dystansu

Aby zmienić tryb prędkości lub dystansu nacisnąć przycisk (E).

BATT 0.0 TROP 68.2 km 1 2 3 4 5 BATT 0.0 TOTAL 3255 km 1 2 3 4 5 BATT 0.0 AVG 18.8 km/h 1 2 3 4 5 HEVS 25.0 km/h

Kolejność pojawiania się funkcji jest następująca:

Przebyty dystans (TRIP) => Całkowity dystans (TOTAL) => Prędkość maks. (Maxs) => Prędkość średnia (AVG)

Wyzerowanie dystansów

Nacisnąć dwukrolnie na przycisk (E) w odstępie królszym niż 0,3 sekundy.

Wyświetlacz przechodzi w status menu (wyświetlanie tc). Nacisnąć na przycisk +, aby wyzerować dystanse i prędkości.

Podświetlanie wyświetlacza

Nacisnąć przez dwie sekundy na przycisk „, aby włączyć podświetlanie wyświetlacza. Wykonać tę samą czynność, aby wyłączyć wyświetlacz.

Wspomaganie przy prędkości 6 km/h

Naciskać na przycisk „-” przez dwie sekundy, aby uruchomić wspomaganie przy prędkości 6 km/h (Iryb pieszego)

Po zwolnieniu przycisku wspomaganie zatrzymuje się.

BATT 0.0 TROP 682 km 1 2 3 4 5 BATT 4.5 TROP 682 km

Wyzerowanie funkcji

Nacisnąć jednocześnie na przyciski + i - przez jedną sekundę, aby wyzerować funkcję. Czynność tę można wykonać dla funkcji AVG Speed (prędkość średnia). Max Speed (prędkość maksymalna), Trip (Przejechany dystans) i Time (Chrono).

Poziom naładowania baterii

Poziom naładowania wyświetla się na wyświetlaczu

Wskazanie naładowanie w zależności od obecnych odcinków:

10 : >90%	4 : 35% < C < 45%
9 : 80% < C < 90%	3 : 25% < C < 35%
8 : 70% < C < 80%	2 : 15% < C < 25%
7 : 60% < C < 70%	1 : 5% < C < 15%
6 : 50% < C < 60%	0 : C < 5%
5 : 45% < C < 50%

2) Akumulator

Nigdy nie otwierać, próbować naprawiać akumulatora bez uprzedniego upoważnienia ze strony producenta, może to spowodować uszkodzenie elementów i unieważnienie gwarancji. Trzymać akumulator z dala od materiałów palnych i ognia.

Porady przy pierwszym użyciu:

Twój rower Wayscrał jest wyposażony w akumulator litowy 36V/11Ah. Dostaroczona jest również ładowarka dedykowana dla tego roweru.

Przed rozpoczęciem korzystania z roweru, zaleca się przeprowadzenie naładowania baterii do pełna. Akumulator jest dostarczany z minimalnym poziomem naładowania, JEST BARDZO WAŻNE, ABY CO 2 MIESIĄCE PRZEZ 2 GODZNIY NAŁADOWAĆ AKUMULATOR DO POZIOMU MINIMALNEGO,

NAWET JEŚLI ROWER NIE JEST UŻYWANY.

Aby poprawnie naładować akumulator, należy wykonać następujące kroki:

Upewnić się, że akumulator jest odblokowany, wyjmij go z obudowy.

Etap 1: Odblokować akumulator za pomocą klucza.

Etap 2: Wsunąć akumulator ku górze do wspornika

Przesunąć pokrywę ochronną z tworzywa sztucznego w ceku połączenia. Umieścić końcówkę ładowarki w gnieżdzie z tyłu akumulatora.

Podłączyć wtyczkę do gniazdka elektrycznego i sprawdzić, czy świecą się diody LED na ładowarce.

Naładowanie do pełna zajmuje od 6 do 7 godzin. Odlącz ładowarkę z gniazda po zakonczeniu procesu ładowania.

Pamiętaj, aby zablokować akumulator po zamocowaniu go na rowerze.

Akumulator posiada wskaźnik naładowania. Naciśnij przycisk, aby wyświetlić poziom naładowania akumulatora

przycisku naładowania akumulatora

Zasięg działania akumulatora

Akumulator dociera się. Osiągnie pełny zakres po około 10 użyciach. Po naładowaniu akumulatora,

zaleca się odczekać 20-30 minut do rozpoczęcia użytkowania go.

Odegłość między 40 a 50 km

Zasięg działania akumulatora zależy od wielu czynników :

- Wybór wspomagania

- Waga użytkownika

- Miejsce użytkowania roweru (leren płaski lub nierówny)

- Ciśnienia powletrza w kołach

- Wiatr

- Siła pedałowania

- Siła ruszania i częstotliwość przystanków

- Temperatura na zewnątrz

Ostrzeżenia

Zalecane jest regularne ładowanie akumulatora, lub ładowanie go po każdym użyciu. Akumulator nie ma „funkcji zapamiętywania”.

Aby jak zwiększyć żywotność akumulatora, zalecane jest :

- unikać nagrzanych miejsc (optymalna temperatura ładowania 20C)

- pozostawiać akumulator do osłygnięcia przez 30 minut po zakończeniu używania roweru Ostrzeżenia :

- Używać akumulatora tylko do tego roweru.

- Do ładowania akumulatora używać tylko dołączonego prostownika

- Ładować akumulator tylko w dobrze wywietrzonych pomieszczeniach.

- Nie wystawiać akumulatora na działanie wysokich temperatur lub promieni słonecznych.

- Nie demontować ani nie modyfikować akumulatora.

- Nie pozwalać, by bieguny (+) i (-) akumulatora miały kontakt z metalowymi przedmiotami.

- Nie narażać akumulatora na kontakt z płynami

- Nie używać akumulatora, jeśli jest zniszczony lub uszkodzony.

- Jeśli w czasie przewidzianym na naładowanie, ładowanie akumulatora nie jest pełne, zaprzestać ładowania.

- Nie używać akumulatora, który wydziela zapach lub nagrzewa się w sposób inny niż zazwyczaj, lub gdy cokołwiek wydaje się odbiegać od normy.

- Nie zostawiac akumulatora w zasięgu dzieci.

- Ładowac baterię przed i po każdej dłuższej przerwie w używaniu.

Przestrzegać instrukcji zamieszczonych na etykiecie akumulatora.

Zywotnosc akumulatora

Wydajność akumulatora może się obniżyć na skutek wielokrotnego

ładowania. Jest to związane także ze sposobem użytkowania roweru.

Ogolnie, zdolność energetyczna obniża się od 20 do 30% po 500 cyklach

(radowanie-roziadowanie) dla akumulatorów litowych oraz po 300 cyklach dla

akumulatorów ołowiiowych. Należy zwrośc zużyty akumulator do skiepu

wyspecjalizowanych punktów pozyskiwania zużytych akumulatorów. w

zadnym wypadku, nie wolno wyrzućac zuzyłego akumulatora do silieci.

3) Prostownik

Należy używać wyłącznie ładowarki dołączonej do roweru. Podczas ładowania należy unikać wszelkiego kontaktu z wodą. W przypadku kontaktu wtyczki z wodą, wysuszyć ją starannie przed ponownym użyciem.

Instrukcje bezpieczeństwa

- Przed użyciem przeczytać instrukcję obsługi.

- Używać wewnątrz, nie wystawiać na działanie deszczu.

- Nie narażać złączy na kontakt z metalowymi przedmiotami (ryzyko zwarcia).

- Nie demontować ani nie modyfikować ładowarki. W razie problemów, oddać urządzenie do naprawy do wykwalifikowanego serwisu.

- Przechowywać ładowarkę w dobrze wentylowanym i suchym miejscu.

- Uwaga : Gazy wybuchowe. Przechowywać z dala od źródeł ognia. W trakcie ładowania zapewnić

odpowiednią wentylację.

- Nie używać ładowarki, jeśli przewód lub wtyczka nosi znamiona uszkodzenia.

- Nie dotykać ładowarki mokrymi rękami.

- Należy upewnić się, że urządzenie jest odpowiednio podłączone do sieci elektrycznej.

- Odłączyć od zasilania przed włączeniem lub wyłączeniem akumulatora.

- Nie dotykać akumulatora w trakcie ładowania (ryzyko poparzenia).

- Nie umieszczać ładowarki na niestabilnym podłożu.

- Nie przykrywać w trakcie ładowania (ryzyko przegrzania urządzenia).

- Ładowarka przeznaczona do ładowania akumulatorów kwasowo-Litowy

(wyjąwszy:Basy315:ołowiowych), nie ładować innego typu akumulatorów.

- Nie stosować do baterii innych niż akumulatory

- To urządzenie nie powinno być używane przez osoby (również dzieci) o ograniczonych

możliwościach

fizycznych, sensorycznych lub intelektualnych lub osoby nieposiadające doswiadczenia, chyba, że pozostają one pod nadzorem osób odpowiedzialnych za ich bezpieczeństwo lub zostały odpowiednio przeszkolone.

- Dzieci nie powinny bawić się ładowarką.

- Trzymać poza zasięgiem dzieci. Ten produkt nie jest zabawką.

- Nie wystawiać ładowarki na działanie ciepła.

- Nie zanurzać w wodzie.

- Zewnętrzny elastyczny przewód nie jest wymieniany. W przypadku uszkodzenia przewodu, należy wyrzucić ładowarkę.

IV. KONSERWACJA

1) Przegład

Uwaga : dla zapewnienia jak najdłuższej żywotności produktu oraz utrzymać rower w jak najlepszym stanie, należy odbywać systematycznie przeglądy.

Pierwszy przegląd : po pierwszym miesiącu lub po pierwszych 150 km

- Sprawdzanie mocowań elementów : korba, koło, mostek, pedały, sztyca siodelka.

- Sprawdzenie regulacji hamulców

- Sprawdzanie ciśnienia w kołach oraz centrowanie kół

Raz do roku lub po każdych 2000km

- Sprawdzanie poziomu zużycia (tarcze i klocki hamulcowe, łańcuch i zębatka, opony),

- Kontrola lóżysk (osi suportu, koła, pedaly),

- Kontrola linek (hamulce, przerzutki)

- Sprawdzenie świateł,

- Sprawdzanie ciśnienia w kolach oraz centrowanie kół

Co 3 lata lub po każdych 6000km

- Kontrola układu napędowego (łańcuch, wolnobieg rowerowy, korba),

- Wymiana opon

- Kontrola zużycia kół (szprychy, felgi)

- Sprawdzanie ciśnienia w kołach oraz centrowanie kół

- Wymiana klocków hamulcowych

- Kontrola funkcji elektrycznych

2) Ogólna konserwacja

Własciwa i regularna konserwacja roweru zapewnia bezpieczeństwo jego użytkownika oraz wydłuża żywotność produktu. Należy systematycznie kontrolować elementy mechaniczne, aby w porę wymienić części zużyte lub mające nadmierne ślady użytkowania.

Do bezpiecznego korzystania, należy regularnie sprawdzać stan hamulców i obręczy.

Czyszczenie

Należy czyścić pojazd za pomocą gąbki, lelnią wodą z mydłem oraz wodą (nie splukiwać woda pod ciśnieniem). Wyczyść boki obręczy oraz klocki hamulcowe za pomocą acetonu lub alkoholu. Należy pamiętać, by nie myć roweru wodą pod ciśnieniem.

Smarowanie

Smarowanie elementów ruchomych jest bardzo ważne, gdyż pozwala zapobiegać korozji. Nalezy

regularnie smarować łozysko kulkowe znajdujące się w piaście, łańcuch, przerzutki oraz linki.

Do smarowania liancucha oraz przerzutek należy używać specjalnego oleju. Do pozostałych części należy używać smaru.

Regularne kontrole

Dokręcanie śrub: manetki, korba, pedały, kierownica.

Zalecane dociąganie śrub:

Część	Zalecany moment dokręcania[NM]	Zalecenia szczególne
Rączka na silniku	12-14
Pedały korba	30	Smarowanie
Dokręconią kierownicy na widłec	5-6
Dokręcenia kierownicy na wieszaku	5-6
Manetki hamulca	3-5
Szczęki hamulcowe	5-7.5
Śiodelko	5-7.5
Sztyca siodelka	/	Szybkie blokowanie
Koło z silnikiem	/	Szybkie blokowanie

W innych przypadkach, zalecany moment dokręcania zależy od rozmiaru śruby: M4: 2,5 à 4.0 N.m., M5: 4.0 à 6.0 N.m., M6: 6.0 à 7.5 N.m.

V. SAV

1) Cześci zamienne

Poszczególne części zamienne są elementami standardowymi. Przed wymianą sprawdzić, czy nowe części pasują do roweru.

Uwaga: Jak każdy element mechaniczny, rower również narażony jest na wysokie naprężenia i zużywa się.

Różne materiały i elementy mogą różnie reagować na zużycie lub zmęczenie materiału.

Jeśli przewidywany okres użytkowania dla danego składnika został przekroczony, istnieje ryzyko jego złamania przy uderzeniu, a to może spowodować obrażenia kierującego rowerem.

Pęknięcia, zarysowania i przebarwienia w miejscach narażonych na duże obciążenia oznaczają, że składnik przekroczyl czas jego użytkowania i należy go wymienić.

2) Gwarancja

Producent dołożył wszelkich starań, aby produkt spełniał Państwa oczekiwania i dawał pełną satysfakcję.

Jeśli jednak produkt posiada jakieś usterki, mogą Państwo skorzystać z gwarancji handlowej, która licząc

od daty zakupu wynosi :

- Do z ywotnia gwarancja lat na ramę

• 2 lata na silnik.

- 1 lata na części, za wyjątkiem części podlegających zużyciu (opony, dętki, klocki hamulcowe,

uchwyty, siodelko, przewód)

siodełko, linki).

- 2 lata na akumulator litowy i 6 miesięcy dla akumulatorów ołowiowych. Zużyty akumulator należy zwrócić

do sklepu, gdzie będzie odzyskany.

Aby skorzystać z gwarancji, klient powinien przedstawić sprzedawcy wadliwy produkt oraz paragon kasowy lub fakture potwierdzającą zakup.

Gwarancja ta jest ważna w kraju zakupu i obejmuje wszystkie wady produktu uniemożliwiające jego normalne użytkowanie. Gwarancja nie obejmuje wad związanych ze złym użytkowaniem roweru lub nieprestrzegraniem zaleceń producenta. Gwarancja nie obejmuje również ormalnego zużycia części, związanego z użytkowaniem pojazdu.

LGwarancji udziela ; contact: www.norauto.com.

Niniejsza gwarancja handlowa nie ogranicza w żaden sposób prawa kupującego do dochodzenia gwarancji z tytułu ukrytych wad lub niezgodności produktu z normami obowiązującymi w danym kraju, Więcej informacji w przepisach obowiązujących na terenie danego kraju.

3) Naprawy

Akumulator litowy

Pomarańczowa dioda prostownika nie świeci się podczas ładowania: Sprawdzić, czy podłączenia zostały poprawnie wykonane.

Pomarańczowa dioda nie zmienia się w zielona.

Wyłącz zasilanie, po 5 sekundach podłącz do zasilania sektorowego, ładowanie może się kontynuować.

Pomarańczowe światełko zmienia się natychmiasł w zielone. Sprawdź, czy akumulator jest całkowicie naładowany.

Wyskoczyły bezpieczniki.

Nigdy nie demontować. W przypadku problemów, oddać urządzenie do wykwalifikowanego serwisanta (T3.15A/250V).

W przypadku awarli, wyświetlacz wskazuje symbol I kod błędu.

Kod błędu	Problem
03	Problem z przewodami hamulcowymi
06	Ochrona przed zbyt słabym napięciem
07	Ochrona przed zbyt silnym napięciem
08	Problem z czujnikiem Halla silnika
10	Przegrzanie silnika
11	Uszkodzony czujnik temperatury przekładni
12	Uszkodzony czujnik prądu
13	Uszkodzony czujnik temperatury akumulatora
21	Uszkodzony czujnik prędkości
22	Uszkodzony BMS akumulatora
30	Problem z połączenlem z przekładnią

Załącznik: Dane techniczne

(2) Rączka dźwigni zmiany biegów

(3) Wyświetlacz

(4) Kierownica

(4) Kierownie (5) Dzwonek

(3) 德克斯坦

(6) Slupek

(7) Zawieszenie przednie

(8) Opona

(9) Hamulce tarczowe

(10) Zawór obręczy koła

(11) Akumulator

(12) Kontroler

(13) Pedal

(14) lańcuch

(15) Silnik

Sporty 755
