GEBRUIKSAANWIJZING Sporty 755 WAYSCRAL

Bedankt en gelukgewenst met de aankoop van uw Wayscral fiets met elektrische trapondersteuning.

Uw fiets is uitgerust met een elektrische ondersteuning bij het trappen, wat al uw verplaatsingen makkelijker maakt.

Deze fiets is bedoeld voor recreatief gebruik, om in het bos te rijden, op onverharde wegen of in de stad. Deze fiets is niet bedoeld voor wedstrijden, dirt, downhill of freestyle.

De bedoeling van de ondersteuning is om een aanvulling te bieden bij het trappen. De motor treedt in werking en helpt u bij de inspanning van zodra u begint te trappen. De ondersteuning varieert in functie van de snelheid van de fiets en is sterker bij het starten, neemt af wanneer de fiets op dreef is en stopt volledig wanneer de fiets een snelheid van 25km/u bereikt.

Het is belangrijk om deze gids te bewaren. Dit zal u toelaten om uw fiets goed te regelen en te onderhouden. Deze handleiding moet vóór het eerste gebruik gelezen worden.

Deze Wayscral fiels met elektrische trapondersteuning voor volwassenen werd ontworpen volgens de vereisten van de Europese normen: EN 14766 en EN 15194 en die conform zijn met de veiligheidsvereisten zijn.

INHOUDSOPGAVE

I. WAARSCHUWINGEN / VOORZORGSMAATREGELEN — 17

1) Plaatsen van de veiligheidselementen 17

2) Regeling van het zadel en het stuur 18

3) BANDEN 19

4) REMMEN 20

5) REGELING VAN HET VERSNELLINGSMECHANISME (DERAILLEUR) — 20

6) VORK 21

7) ANDERE ONDERDELEN 22

III. ONDERSTEUNING BIJ HET TRAPPEN, ACCU EN LADER 24

1) ONDERSTEUNING BIJ HET TRAPPEN 24

2) ACCU 24

3) LADER 26

IV. ONDERHOUD 27

1) CONTROLE 27

2) ALGEMEEN ONDERHOUD 27

V. DIENST NA VERKOOP 28

1) ONDERDELEN GEVOELIG AAN SLIJTAGE 28

2) GARANTIE VAN TOEPASSING 28

3) WERKING EN HERSTELLINGEN 28

Bijlage: technische specificaties 30

I. WAARSCHUWINGEN / VOORZORGSMAATREGELEN

Kies een veilige plaats, van het verkeer verwijderd, om uw vertrouwd te maken met uw nieuwe fiets. De trapondersteuning kan plots krachtig in werking treden. Controleer of uw stuur goed recht staat en of de weg vrij is.

Controleer voor elk gebruik of uw fiets in goede staat is.

Daarenboven moet u de wegcode en de verkeersregels respecteren wanneer u zich op de openbare weg begeeft. De fietsers moeten, sinds 1 september 2008, 's nachts, buiten de bebouwde kom, een fluo vest dragen. De firma NGTS wijst elke verantwoordelijkheid af als de bestuurder van de fiets de regelgeving die van toepassing is, niet eerbiedigt.

Indien de fiets door een kind gebruikt wordt, moeten de ouders toezicht uitoefenen en er zeker van zijn dat de gebruiker in staat is om de fiets in alle veiligheid te gebruiken.

Wees bijzonder voorzichtig bij ongewone weersomstandigheden (regen, koude, 's nachts...) en pas uw snelheid en reflexen hieraan aan.

Bij het transport van uw fiets aan de buitenkant van uw voertuig (fietsdrager, dakrall ...), is het aangeraden om de accu te verwijderen en bij een gematigde temperatuur te bewaren.

Bij twijfel niet aarzelen om contact op te nemen met uw technici, zij zullen u zo goed mogelijk adviseren na de diagnose van uw fiets.

Let op: Zoals alle mechanische componenten ondergaat een fiets hoge spanningen en slijtage. De verschillende materie en componenten kunnen op verschillende manieren reageren aan slijtage en vermoeidheid.

Als de leef cyclus van een component overschreden word, kan hij plots breken en schade veroorzaken aan de fletser.

Scheuren, breuken en/of verkleuringen in zones die hoge spanningen ondergaan, lonen aan dat deze componenten hun leef cyclus hebben overschreden en vervangen moelen worden.

Ondanks het feit dat uw Wayscral fiets met zorg klaargemaakt werd in onze werkplaatsen, is het belangrijk om volgende punten te controleren vóór iedere eerste ingebruikname.

1) Plaatsen van de veiligheidselementen

Verlichting

Er is een verlichting bijgeleverd die samengesteld is uit twee reflectoren (een witte in de koplamp vooraan ingebouwd en een rode die bevestligd is aan het bagagerek achteraan), een koplamp vooraan en achteraan, twee andere oranje reflectoren geplaatst tussen de spaken op de wielen. De lichtveerkaatsende banden laten u toe om van opzij gezien te worden.

Koplamp vooraan

Uw elektrische fiets is uitgerust met een ledlamp van hoge kwaliteit die al op de fiets is gemonteerd. Het in werk stellen en uitschakelen kan worden gedaan door de afstandsbediening op het stuur. Raadpleeg paragraaf 3 Bijstand bij het trappen en batterij voor uitleg over het gebruik van deze functie.

Achterlicht

Uw elektrische fiets is voorzien van een achterlicht. Het in werk stellen en uitschakelen kan worden gedaan door de afstandsbediening op het stuur.

Raadpleeg paragraaf 3 Bijstand bij het trappen en batterij voor uitleg over het gebruik van deze functie.

Het dragen van een helm

Het dragen van een helm om te fietsen is sterk aanbevolen, en zeker voor kinderen.

Het garandeert een bescherming voor hoofdletsels bij een ongeval. Voor meer informatie neem contact op met u verkoper.

Bel

De bel laat u toe om lot op een afsland van 50m gehoord le worden.

Controleer of ze op een goede plaats op het stuur staat, zodat u ze gemakkelijk kan gebruiken.

2) Regeling van het zadel en het stuur

Het is belangrijk om de regelingen van uw fiets aan uw lichaamsbouw aan te passen.

Zadel

Draai om het zadel op de zadelpen te monteren de schroef aan op het aanbevolen koppel zoals te vinden in de tabel met torsiekoppels in paragraaf 4.2, algemeen onderhoud

Hoogteverstelling van het zadel

Om de correcte hoogte van het zadel te controleren, moet u met gestrekte benen zitten en met de hiel op het pedaal rusten (figuur A). Bij het trappen zal de knie lichtjes geplooid zijn (figuur B).

Zorg er eveneens voor dat u de maximumaanduiding niet overschrijdt.

INSERT

Snelspanner

Uw fiets is uitgerust met een snelspanner om de zadelpen op het kader te blokkeren. Pas, voor een efficiënt onderhoud, de spanmoer aan en bedien de vergrendeling met de hand.

Stuur

Draal om het stuur op de stang te monteren de 4 schroeven van de stang aan het aanbevolen koppel zoals te vinden in de tabel met torsiekoppels in paragraaf 4.2, algemeen onderhoud. Controleer of het stuur correct gecentreerd is op de stang met de markering op het stuur.

18

Slang

Draai om de stuurpen te demonteren de bovenste schroef volledig los en draai de schroeven van de slang los. Draai bij het terugmonteren de bovenste schroef aan om de stuurinrichting te verstellen, draai vervolgens de schroeven aan van de slang aan het aanbevolen koppel zoals te vinden in de tabel met torsiekoppels in paragraaf 4.2, algemeen onderhoud.

Wij raden u aan dit uit te laten voeren door een gekwalificeerde technicus.

Verstelling van de hoogte van de stang

Uw fiets is uitgerust met een stang van het type Headset. Voor de hoogteverstelling van het stuur is de herpositionering van de regelingen tussen de stang en de bovenste lager noodzakelijk. Het verdient aanbeveling dit uit te laten voeren door een gekwalificeerde technicus.

Controleer, voor een veilig gebruik, regelmatig het functioneren van de stuurinrichting.

3) Banden

Uw fiets Wayscral Sporty 755 is uitgerust met wielen van 27,5 pouces (27,5"). Controleer de bandendruk regelmatig.

Rijden met onvoldoende of te sterk opgepompte banden, kan het rendement schaden, een vroegtijdige slijtage veroorzaken, schade berokkenen aan de velg, de autonomie verminderen of het risico op een ongeval verhogen.

Controleer, voor een veilig gebruik, regelmatig de toestand van de velgen. Indien er een belangrijke slijtage of een inkerving op één van de banden zichtbaar is, vervang ze vóór u de fiels gebruikt.

De afmeting van de band is:

		Druk
Model	Afmeting	PSI	Bar
W755	27,5*2.10	32-44	2,2-3,0

De afmeting van de binnenband is 27,5 x 2,10 (650B)

Ventielen

Uw fiets is uitgerust met ventielen van het Schradertype.

Snelspanner voor voor- en achterwielen

De wielen van uw fiels zijn uitgerust met een snelspanner. Deze snelspanner houdt het voorwiel op de vork en het achterwiel op het kader. Pas, voor een efficiënt onderhoud, de spanmoer aan en bedien de vergrendeling met de hand. De snelspanner moet in de vergrendelde positie de richting van de tanden van de vork en het kader volgen. Controleer bij elke verstelling de correcte centrering van het wiel ten opzichte van de vork en het kader.

4) Remmen

De rechter handgroep activeert uw achterrem, terwijl de linker handgroep de voorrem activiert. Het is aan te raden uw remkracht gemiddeld voor 60/40 te verdelen tussen het voor- en het achterwiel. Uw Wayscralfiets is uitgerust met 2 hydraulische schijfremmen met een schijf met diameter van 180mm vooraan en met diameter van 160 mm achteraan. Let echter op dat u nooit olie of enig ander smeermiddel op de schijf of de remblokjes laat vallen, bijvoorbeeld bij het onderhoud van de ketting of van de derailleur. Als dit toch gebeurt, moet u de remblokjes vervangen of deze ontvetten.

Vervanging van de remblokken

Vervang de versleten onderdelen door de passende reserveonderdelen door contact op te nemen met een gekwalificeerde technicus.

Let op

Bij gebruik worden schijfremmen extreem heet. Raak de schilf niet aan onmiddellijk na het gebruik, want dan loopt u het risico u te verbranden.

Onderhoud van de hydraulische remmen

De vervanging van de hydraulische vloeistof is een delicate operatie. Richt u tot één van onze technici in het Auto5 center om deze handeling uit te voeren.

Controleer, voor een veilig gebruik, regelmatig de toestand van de remmen.

Waarschuwing: Bij regen of vochtig weer zijn de remafstanden langer.

2.5 Gebruik en afstelling van het versnellingsmechanisme voor de aanpassing van de snelheid De Sporty 755 is uitgerust met een versnellingsmechanisme achteraan, de ketting wordt automatisch gespannen.

De Sporty 755 is uitgerust met een Shimano transmissie met 30 versnellingen. De linker versnellingsbedieningshendel gebruiken om de voorste derailleur te bedienen en de rechter versnellingsbedieningshendel voor de achterste derailleur.

Bediening van de achterste derailleur (rechter bedieningshendel)

Tegen de grote hendel duwen om de ketting van het kleine tandwiel naar een groter tandwiel te verplaatsen. U kunt maximum drie versnellingen legelijk schakelen door tegen deze hendel te duwen.

Tegen de kleine hendel duwen om de ketting van het grote tandwiel naar een kleiner tandwiel te verplaatsen.

Schema voorste derailleur

Het versnellingsmechanisme is uitgerust met twee schroeven voor hoge en lage aanslag. Deze aanslagen maken het mogelijk het verplaatsingsbereik van het versnellingsmechanisme te bepalen.

Plus grand pignon Caleguide Regelschroef lage aanslag Regelschroef hoge aanslag

Regelwieltje spanning van de kabel

Uw fiels is uitgerust met een blokkeerbare vork. Op vlot rijdende trajecten kunt u de vork blokkeren om het rendement van de fiels te verbeleren. Het regelwieltje bedienen om de vork te blokkeren.

Draai aan de draaiknop
om het vork te vergrendelen

Verstelling van de voorspanning

De amortisatietechnologie is gebaseerd op een verstelbare voorgespannen spiraalveer om de hardheid te bepalen.

Draai aan de draaiknop om de
voorspanning aan te passen

7) Andere onderdelen

Wiel en motor

Het is aangeraden om, na de eerste maand van gebruik, uw spaken aan te spannen om de impact van de tractie van de motor op uw voorwiel of achterwiel te beperken.

Er kan een licht geluid ontstaan bij het starten van de motor. Dit geluid is normaal, want de motor start en ondersteunt het trappen. Dit geluid kan sterker worden wanneer de motor volledig belast wordt.

3. Trapondersteuning en batterij

1) Trapondersteuning

Uw console bestaat uit 2 delen, een lod-scherm en een bedieningsplaneel.

Het bedienings paneel heeft 5 knoppen. Dankzij dit paneel kunt u alle noodzakelijke instellingen bedienen om een goed gebruik te maken van uw console.

A B C D E + - i

A: Omhoog
B: Omlang
C: displayverlichting
D: On/Ol
E: Modus

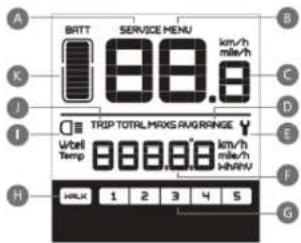

Uw Sporty 755 console is multifunctioneel:

BATT SERVICE MENU km/h mile/h 88.8 TRIP TOTAL MAX AVG RANGE U/tell Temp km/h mile/h kil/hr HILL 1 2 3 4 5 G F E D C I K I A

A: Onderhoud
B: Menu
C: Snelheid (km/u of mph)
D: Snelheidsmodus
(gemiddelde snelheid, maximale snelheid)
E: Foutcode
F: Afstandsaanduiding
G: Ondersteuningsmodus
H: Voetgangersmodus
1: Displayverlichting
J: Afstandsmodus (ritafstand, totale afstand)
K: Batterijniveau

Druk op de knop (D) om uw console in te schakelen. Houd dezelfde knop 2 seconden ingedrukt om het systeem uit te schakelen.

Verstelling van de ondersteuningsniveaus

Druk op de knop + (A) of op de knop = (B) om het ondersteuningsniveau te selecteren.

Er zijn 5 ondersteuningsniveaus beschi
- 0: systeem ingeschakeld, maar geen ondersteuning
- 1: lichte ondersteuning
- 2: middelmatige ondersteuning
- 3: sterke ondersteuning
- 4: krachtige ondersteuning
- 5: maximale ondersteuning

BATT 0.0 TBD 682°C BATT 17.8 TBD 688°C 1

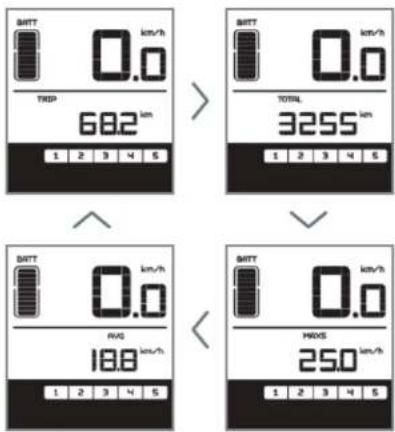

Verstelling van de versnellings- en afstandsmodi

Druk op de knop (E) om de versnellings- of afstandsmodi te wijzigen

BATT 0.0 TKBP 68.2 km 1 2 3 4 5 BATT 0.0 TOTAL 3255 km 1 2 3 4 5 BATT 0.0 RVG 18.8 km/h 1 2 3 4 5 BATT 0.0 MAXS 25.0 km/h 1 2 3 4 5

De functies worden in de volgende volgorde weergegeven:

Ritafstand (TRIP) => Totale afstand (TOTAL) => Maximumsnelheid (Maxs) => Gemiddelde snelheid (AVG)

Nulinstelling van de afstanden

Druk tweemaal op de knop (E) in minder dan 0,3 seconden.

De display gaat naar het menu (weergave tc). Druk op de + knop om de afstanden en snelheden op 0 te zetten.

BITT HENU ITC BITT HENU ITC

Displayverlichting

Houd de knop 01 gedurende twee seconden ingedrukt om de displayverlichting in te schakelen. Herhaal deze procedure om de display uit te schakelen.

Ondersteuning 6 km/u

Houd de "-" knop gedurende twee seconden ingedrukt om de ondersteuning voor 6 km/u

(voetgangersmodus) te activeren

Zodra u de knop loslaat, valt de ondersteuning weg.

BATT 0.0 TICK 682 km 1 B 3 4 5 BATT 4.5 TICK 682 km

Nulinstelling van de functies

Druk gedurende één seconde tegelijkertijd op de knappen + en - om eenfunctie op nul te zetten. Deze operatie is geldig voor de functies AVG Speed (gemiddelde snelheid), Max Speed (maximumsnelheid), Trip (ritafstand) en Time (chrono).

Batterijniveau

Het vermogensniveau wordt weergegeven op de display

Aanduiding van het vermogen op basis van het aantal segmenten:

De batterij nooit openen of proberen zelf te herstellen zonder voorafgaande toelating van de fabrikant op risico van de componenten te beschadigen en de waarborg te doen vervallen. De batterij uit de buurt van brandbare materialen en van vuur houden.

Adviezen bij eerste gebruik:

Uw Wayscral-fiets is uitgerust met een lithiumbatterlj van 36V/11Ah. Deze wordt geleverd met een specifieke lader voor deze fiets.

Vooraleer uw fiets te gebruiken raden we u aan een complete oplading van uw batterij uit te voeren. De accu wordt u geleverd met een minimum lading, het is HEEL BELANGRIJK EEN MINIMUM OPLADING VAN 2 UUR UIT TE VOEREN OM DE 2 MAAND.

Controleer of uw accu ontgrendeld is en haal ze uit haar vergrendelingssysteem.

Het uiteinde van de lader goed bevestigen in het stopcontact aan de achterkant van de accu naast het handvat.

Stap 1: Ontgrendel de batterij met behulp van de sleutel.

Stap 2: Schuif de batterij omhoog langs de sleun

Testknop voor het batterijniveau

Autonomie van uw accu

Uw accu heeft een inloopperiode nodig en zal pas zijn definitieve autonomie hebben na een tiental maal gebruikt te zijn.

Na het laden van uw accu, is het aangeraden om hem 20 tot 30 minuten te laten rusten vóór hem in gebruik te nemen.

De autonomie van onze VAE Wayscral is als volgt: 40-50 km

Deze gebruiksmarge hangt af van verschillende gebruiksfactoren:

- De keuze van het niveau van trapondersteuning

- Het gewicht van de gebruiker

- De helling van de weg

- De bandenspanning

- De wind

- De geleverde inspanning bij het trappen

- Frequentie van stoppen en starten

- De buitentemperatuur

Waarschuwingen, voorzorgen

Het is aanbevolen om de accu's regelmatig of na ieder gebruik te herladen. Er is geen geheugeneffect op deze accu's.

Het is aanbevolen, om de levensduur van uw accu zo goed mogelijk te verlengen:

- om warme plaatsen te vermijden (ideale oplaadtemperatuur 20°C)

- om de batterij na gebruik van de fiets 30 minuten te laten afkoelen

Voorzorgen bij gebruik:

- Gebruik de accu uitsluitend voor de betrokken fiets.

- Gebruik uitsluitend de specifieke lader om de accu op te laden.

- Laad de accu uitsluitend in een goed verluchte plaats op

- De accu niet aan hitte blootstellen of laden in volle zon.

- De accu niet uit elkaar halen of veranderen.

- De (+) en (-) aansluitingen van de accu niet verbinden met een metalen voorwerp.

- De accu niet aan vloeistoffen blootstellen

- Geen beschadigde accu gebruiken.

- De accu niet verder opladen indien hij niet volledig opgeladen is na de theoretische oplaadtijd.

- De accu niet opladen indien hij een ongewone geur verspreidt, ongewoon warm wordt of als er lets abnormaal lijkt.

- De accu niet binnen het bereik van kinderen laten.

- Uw accu herladen voor en na een langdurige opberging.

De instructies vermeld op de lader van de accu volgen.

Levensduur van accu's

Accu's kunnen tekenen van vermindering van hun prestaties vertonen na

talrijke oplaadbeurlen. Dit zal afhangen van de gebruiksgewoonten van de VAE.

Over het algemeen zal de energetische capaciteit met 20% tot 30% dale

500 cycli (opladen en ontladen) voor lithium accu's en na 300 cycli voor loden

accu's.

U moet uw afgedankte accu's afgeven in uw winkel of in gespecialiseerde

ophaalpunten voor recyclage. Gooi vooral uw accu bij zijn levenseinde niet in

de natuur.

3) Lader

Gebruik enkel de lader die bijgeleverd is bij uw elektrische fiets. Vermijd alle contact met water tijdens

het opladen van de batterij. Als het stopcontact nat zou zijn, gelieve te drogen vóór het gebruik. Voorzorgsmaatregelen:

- Lees de gebruiksaanwijzing voor het gebruik van de lader.

- Voor binnengebruik, niet blootstellen aan de regen.

- De klemmen van de lader niet kortsluiten met een metalen voorwerp.

- De lader niet demonteren of iets aan veranderen, in geval van problemen raadpleeg een bekwame hersteldienst.

- Plaats altijd de lader in een droge en goed geventileerde omgeving.

- Pas op: explosieve gassen. Vermijd vlammen en vonken. Zorg voor voldoende verluchting tijdens het opladen.

- De lader niet gebruiken met een beschadigde kabel of stekker.

- De lader niet aanraken met natte handen

- Zorg ervoor dat de stekker van de lader correct verbonden is met het slopcontact alvorens het laden.

- Schakel de stroom uit voor het aansluiten of ontkoppelen van de batterijen.

- De lader niet te lang vasthouden tijden het opladen (risico handen te verbrand te worden)

- De lader niet op een onstabiele plaats zetten.

- De lader niet bedekken tijdens het opladen om zo oververhitting te voorkomen.

- Deze lader is ontworpen voor Lithium batterijen, niet gebruiken voor ander typen batterijen.

- Niet gebruiken voor niet-oplaadbare batterijen.

- Dit toestel is niet geschikt voor mensen (inclusief kinderen) met een fysieke, zintuiglijke of mentale

beperking, of voor mensen met gebrek aan ervaring of kennis, behalve diegenen die toestemming

hebben, van een verantwoordelijke of een toezichthouder van de veiligheid of instructies voorafgegaan aangaande het gebruik van het toestel.

- Het is aangeraden om kinderen in het oogl te houden om te vermijden dat ze spelen met het toestel.

- Buiten bereik van kinderen houden, dit product is geen speelgoed.

- Toestel niet blootstellen aan een warmtebron

- Het toestel niet onderdompelen onder het water.

- De soepele kabel van dit toestel mag niet worden vervangen; in geval van schade, gelieve het toestel weg te werpen.

- Indien het toestel niet meer functioneert, gelieve deze te recycleren via het containerpark.

IV ONDERHOUD

1) Controle

Opmerking: U moet uw VAE geregeld door uw verkoper laten controleren om de veiligheid te garanderen en de onderdelen in goede staat van werking te houden:

Eerste controle: 1 maand of 150 km

- Nazicht van het aanspannen van de elementen: kruk, wiel, stang, pedalen, frame, zadelklem,

- Nazicht van de werking van de overbrenging en de ondersteuning,

- Nazicht van de regeling van de remmen

- Spanning en/of centreren van de wielen.

- Zorgen dat het stopcontact van de lader correct is aangesloten op de netvoeding voor het opladen.

Elk jaar of 2000km

- Nazicht van de slijtageniveaus (remschoenen of remblokjes, overbrenging, banden),

- Controle van de lagers (behuizing van trapas, wielen, stuurinrichting, pedalen),

- Nazicht van de lichten,

- Spanning en/of centreren van de wielen.

Elke 3 jaar of 6000km

- Vervanging van de overbrenging (ketting, vrijwiel, plateau),

- Vervangen van de banden,

- Controle van de slijtage van de wielen (spaken, velg)

- Spanning en/of centreren van de wielen.

- Vervanging van de remschoenen of remblokjes

- Controle van de elektrische functies.

2) Algemeen onderhoud

Uw fiets moet regelmatig onderhouden worden, voor uw veiligheid maar ook om er de levensduur van te verlengen. Het is belangrijk om de mechanische elementen regelmatig te controleren om de versleten onderdelen of onderdelen die tekenen van slijtage vertonen, te vervangen. Voor een veilig gebruik, controleer regelmatig de staat van de remmen en de velgen.

Reiniging

Moet gebeuren met een spons, een bakje met lauw zeepsop en een waterstraal (zonder druk). De flanken van de velgen en de remschoenen reinigen met alcohol of aceton. Wees bijzonder voorzichtig en gebruik geen waterstraal onder druk.

Smering

De smering van de verschillende bewegende onderdelen is essentieel en dit om corrosie te vermijden. Ze moet regelmatig gebeuren op de kogellagers die zich in de as van de wielen bevinden, op de ketting, de derailleur en de besturingskabels.

Het is aangeraden om specifieke olie te gebruiken voor de ketting en de derailleur. Voor de andere componenten moet er vet gebruikt worden.

Regelmatige controles

De aanspanning van bouten en moeren: hefboom, kruk, pedalen, stangen. Het toe le passen torsiekoppel is als volgt:

Componenten	Aanbevolen koppel (Nm)	Bijzondere voorschriften
Hendel op motor	12-14
Op de voet	30	De schroefdraden smeren
Aanspanning Stang a Vork	5-6
Aanspanning Stang sur lo centrale	5-6
Remhandval	3-5
Rembeugels	5-7.5
Zadel op slede	5-7.5
Spanring van de zadelpen	/	Snelspanner
Wiel met motor	/	Snelspanner

De andere torsiekoppels hangen af van de afmeting van de moeren: M4: 2,5 tot 4.0 N.m., M5: 4.0 tot 6.0 N.m., M6: 6.0 tot 7.5 N.m.

V DIENST NA VERKOOP

1) Onderdelen onderworpen aan slijtage

De verschillende onderdelen onderworpen aan slijtage zijn standaardelementen. De versleten onderdelen steeds vervangen en/of vervangen door identieke componenten die te koop zijn in de handel of bij uw verkoper.

Let op: Zoals alle mechanische componenten ondergaat een flets hoge spanningen en slijtage. De verschillende materie en componenten kunnen op verschillende manieren reageren aan slijtage en vermoeidheid.

Als de leef cyclus van een component overschreden word, kan hij plots breken en schade veroorzaken aan de fletser.

Scheuren, breuken en/of verkleuringen in zones die hoge spanningen ondergaan, tonen aan dal deze componenten hun leef cyclus hebben overschreden en vervangen moeten worden.

2) Garantie van toepassing

Wij hebben uw fiets met de grootste zorg ontworpen en vervaardigd, en dit om u volledige tevredenheid te schenken. Echter, indien zou blijken dat uw product defecten vertoont, genieten u vanaf de aankoopdatum van een commerciële waarborg van:

• Levenslange garantie voor het kader

- 2 jaar voor de motor.

- 1 jaar op de onderdelen, met uitzondering van aan slijtage onderhevige onderdelen (banden, binnenbanden, remschoenen, handvatten, zadel, kabel).

- 2 jaar voor de lithium accu's en lader

( Breng uw afgedankte accu naar uw winkel, hij zal gerecycleerd worden!)

De gebruiker moet, om deze waarborg te laten gelden, het product aanbieden bij de distributeur, vergezeld van het kasticket of de aankoopfactuur.

Deze waarborg, van toepassing in het land van aankoop, dekt alle gebreken van het product die geen gewoon gebruik mogelijk maken. De gebreken tengevolge van een slecht onderhoud, een oneigenlijk gebruik of indien de aanbevelingen van de fabrikant niet gevolgd werden, zijn niet gedekt. De waarborg dekt de gewone slijlage van onderdelen ten gevolge van het gebruik van het product niet.

De garantievenener is: contact: www.horauto.com.

De commercièle waarborg die hierboven voorzien is, beperkt de koper geenszins om zijn garantierecht uit te oefenen betreffende verborgen gebreken of niet-conformiteit, zoals voorzien is in de verschillende Europese landen. Voor meer informatie gelieve de welgeving van toepassing in uw land te raadplegen

3) Werking en herstellingen

Lithium accu's

Het Rood lampje van de oplader werkt niet tijdens het opladen

- Controleer of de connectoren correct aangesloten zijn

Het Rood lampje van de oplader wordt niet groen

- Doof de voeding en sluit na 5 seconden terug aan op het net. Hij kan verder opladen.

Het Rood lampje van de oplader wordt onmiddellijk groen

- Controleer of de accu volledig opgeladen is.

-De zekeringen zijndoorgeslagen.

Nooit uit elkaar halen. In geval van problemen, geef het toestel aan een gekwalificeerde hersteller (T3.15A/250V).

In geval van problemen geeft de display het symbool Y weer en verschijnt er een foutcode.

BATT SERVICE 30 TRIP 68.2 km

Foutcode	Probleem
03	Probleem met de remaansluiting
06	Spanningsbeveiliging te laag
07	Spanningsbeveiliging te hoog
08	Probleem met de Hall-sensor van de motor
10	Oververhitting van de motor
11	Invertertemperatuursensor defect
12	Stroomsensor defect
13	Batterijtemperatuursensor defect
21	Snelheidssensor defect
22	BMS van de batterij defect
30	Invertercommunicatieprobleem

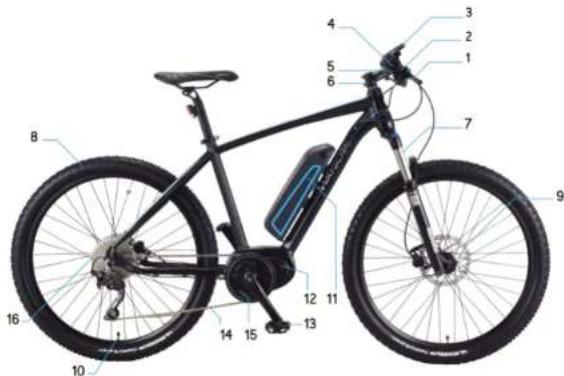

Bijlage: Technische specificaties

(7) Voorwielophanging

(8) Band

(9) Schifremmen

(10) Velgventiel

(11) Batterij

(12) Controller

(13) Pedaal

(14) Ketting

(15) Motor

Sporty 755

Maximale draaglast		100 kg (gebruiker + last + fiets)
Maximale snelheid met ondersteuning < 25km/u
Autonomie 40-60km
Aandrijving	Elektrische motor	DC Brushless
	Maximaal vermogen	250W
	Spanning	36V
Accu	Type	Lithium
	Spanning 36V
	Capaciteit 11Ah
	Gewicht 3kg
	Oplaadtijd	4-5h
	Aantal cycli 500-800
Oplader	Specificaties	Ingangsspanning 230V
		Uitgangsspanning 42V
Totaal gewicht van de fiets		22Kg
Afmetingen van de fiets		180 x 62cm
Afmeting banden		27,5" x 2,10

ES
