GEBRUIKSAANWIJZING City 415 WAYSCRAL

Bedankt en gelukgewenst met de aankoop van uw Wayscral fiets met elektrische trapondersteuning.

Uw fiets is uitgerust met een elektrische ondersteuning bij het trappen, wat al uw verplaatsingen makkelijker maakt.

De bedoeling van de ondersteuning is om een aanvulling te bieden bij het trappen. De motor treedt in werking en helpt u bij de inspanning van zodra u begint te trappen. De ondersteuning varieert in functie van de snelheid van de flets en is sterker bij het starten, neemt af wanneer de fiets op dreef is en stopt volledig wanneer de fiets een snelheid van 25km/u bereikt.

Het is belangrijk om deze gids te bewaren. Dit zal u toelaten om uw fiets goed te regelen en te onderhouden. Deze handleiding moet vóár het eerste gebruik gelezen worden.

Deze Wayscral fiets met elektrische trapondersteuning voor volwassenen werd ontworpen volgens de vereislen van de Europese normen: EN 14764 en EN 15194 en die conform zijn met de veiligheidsvereisten zijn.

INHOUDSOPGAVE

I. WAARSCHUWINGEN / VOORZORGSMAATREGELEN 20

1) Plaatsen van de veiligheidselementen 20

2) Regeling van het zadel en het stuur 21

3) BANDEN 22

4) REMMEN 22

5) REGELING VAN HET VERSNELLINGSMECHANISME (DERAILLEUR) — 23

6) ANDERE ONDERDELEN 24

III. ONDERSTEUNING BIJ HET TRAPPEN, ACCU EN LADER 24

1) ONDERSTEUNING BIJ HET TRAPPEN 24

2) ACCU 27

3) LADER 30

IV. ONDERHOUD 30

1) CONTROLE 30

2) ALGEMEEN ONDERHOUD 31

V. DIENST NA VERKOOP 32

1) ONDERDELEN GEVOELIG AAN SLIJTAGE 32

2) GARANTIE VAN TOEPASSING 32

3) WERKING EN HERSTELLINGEN 32

Bijlage: technische specificaties 34

I. WAARSCHUWINGEN / VOORZORGSMAATREGELEN

Kies een veilige plaats, van het verkeer verwijderd, om uw vertrouwd te maken met uw nieuwe fiets. De trapondersteuning kan plots krachtig in werking treden. Controleer of uw stuur goed recht staat en of de weg vrij is.

Controleer vóór elk gebruik of uw fiets in goede staat is.

Daarenboven moet u de wegcode en de verkeersregels respecteren wanneer u zich op de openbare weg begeeft. De fietsers moeten, sinds 1 september 2008, 's nachts, buiten de bebouwde kom, een fluo vest dragen. De firma NGTS wijst elke verantwoordelijkheid af als de bestuurder van de fiets de regelgeving die van toepassing is, niet eerbledigt.

Deze fiets is bestemd om op stedelijke wegen gebruikt te worden. Hij is niet bedoeld om gebruikt te worden op niet verharde wegen of op wegen in slechte staat. Hij is niet bestemd om op « alle terrein » gebruikt te worden.

Het niet respecteren van deze waarschuwingen kan een val of een ongeval veroorzaken en voortijdig en definitief uw fiets met elektrische trapondersteuning beschadiqen.

Indien de fiets door een kind gebruikt wordt, moeten de ouders toezicht uitoefenen en er zeker van zijn dat de gebruiker in slaat is om de fiets in alle veiligheid te gebruiken.

Wees bijzonder voorzichtig bij ongewone weersomstandigheden (regen, koude, 's nachts...) en pas uw snelheid en reflexen hieraan aan.

Bij het transport van uw fiets aan de buitenkant van uw voertuig (fietsdrager, dakrail ...), is het aangeraden om de accu te verwijderen en bij een gematigde temperatuur te bewaren.

Bij twijfel niet aarzelen om contact op te nemen met uw technici, zij zullen u zo goed mogelijk adviseren na de diagnose van uw fiets.

Ondanks het feit dat uw Wayscral fiets met zorg klaargemaakt werd in onze werkplaatsen, is het belangrijk om volgende punten te controleren vóór iedere eerste ingebruikname.

1) Plaatsen van de veiligheidselementen

Verlichting

Er is een verlichting bijgeleverd die samengesteld is uit twee reflectoren (een wilte in de koplamp vooraan ingebouwd en een rode die bevestigd is aan het bagagerek achteraan), een koplamp vooraan en achteraan, twee andere oranje reflectoren geplaatst tussen de spaken op de wielen. De lichtweerkaatsende banden laten u toe om van opzij gezien te worden.

Koplamp vooraan voor de VAE Flexy 215, Basy 315, City 415, City 425, Sporty 455

Bevestig de steun voor de koplamp op het stuur, zoveel mogelijk in het midden, met behulp van de bijgeleverde clip. Breng de koplamp op het stuur aan door ze stevig aan te drukken.

Om de batterijen te plaatsen, volstaat het om de koplamp te openen door een druk uit te oefenen op de ovale doorschijnende plastiek die zich op de koplamp bevindt. Breng de twee batterijen in (LR6 AA) met de juiste polariteit.

Het in / buiten gebruik stellen van de voorste koplamp gebeurt door het verschuiven van de grijze knop. Koplamp vooraan City 515-525

Uw VAE City 515 en/of City 525 is uitgerust met een verlichtingselement vooraan van hoge kwaliteit met LED. Het is al vooraf geïnstalleerd op uw fiets.

U zet de koplamp in/buiten werking via de schakelaar achteraan de lamp.

Achterlicht

Breng de twee batterijen (LR 6 AA) in met de juiste polariteit. U zet het achterlicht in/buiten werking door de kleine schakelaar aan de zijkant van de lamp te verschuiven.

Het dragen van een helm

Het dragen van een helm om te fietsen is sterk aanbevolen, en zeker voor kinderen.

Het garandeert een bescherming voor hoofdletsels bij een ongeval. Voor meer informatie neem contact op met u verkoper.

Bel

De bel laat u toe om tot op een afstand van 50m gehoord te worden.

Controleer of ze op een goede plaats op het stuur staat, zodat u ze gemakkelijk kan gebruiken.

2) Regeling van het zadel en het stuur

Het is belangrijk om de regelingen van uw fiets aan uw lichaamsbouw aan te passen.

Zadel

Om de correcte hoogte van het zadel te controleren, moet u met gestrekte benen zitten en met de hiel op het pedaal ruslen (figuur A). Bij het trappen zal de knie lichtjes geplooid zijn (figuur B).

Contoleer bij het regelen van het zadel in zijn laagste stand, dat het geen enkele component van de flets raakt, zoals blijvoorbeeld de beschemkap van de batterij.

Zorg er eveneens voor dat u de maximumaanduiding niet overschrijdt.

Stuur

Het stuur van uw fiets is zowel in hoogte als in helling regelbaar

Regeling voor de VAE Flexy 215, Basy 315, City 415, City 425, Sporty 455

Schroef de aanspanbout met een zeshoekige Allen sleutel los en hef de staaf tot op de gewenste hoogte om de hoogte van het stuur te regelen (figuur 1).

Opgelet, het merkteken van de maximale uitschuifbare hoogte mag niet zichtbaar zijn boven de stuurinrichting (figuur 2).

Schroef de bout vooraan los met een zeshoekige Allen sleutel om de helling van het stuur te regelen (figuur 3).

Regeling voor de City 515- City 525

Beweeg de hendel naar boven door de zwarte knop naar voor te duwen, maak vervolgens de aanspanbout los met een Allen zeshoekige sleutel en hef de staaf op de gewenste hoogte.

Beweeg de hendel op dezelfde manier naar boven en regel de helling van het stuur.

Rijden met onvoldoende of te sterk opgepompte banden, kan het rendement schaden, een vroegtijdige slijtage veroorzaken, schade berokkenen aan de velg, de autonomie verminderen of het risico op een ongeval verhogen.

Indien er een belangrijke slijtage of een inkerving op één van de banden zichtbaar is, vervang ze vóór u de fiets gebruikt.

		Druk
Model	Afmeting PSI Bar
Flexy 215	20*1.75	40-65	2,8-4,5
Basy 315	26*1.95	40-65	2,8-4,5
City 415	26*1.75	40-65	2,8-4,5
City 425 24*1.75	40-65	2,8-4,5
Sporty 455	28*1.5(700*35C)	50-65	3,5-5,9
City 515/525	26*1.75	40-65	2,8-4,5

4) Remmen

Het rechtse handvat stelt de achterste rem in werking, terwijl het linkse handvat de voorste rem in werking stelt.

Het is aan te bevelen om uw remkracht 60/40 te verdelen tussen vooraan en achteraan. Uw Wayscral flets kan uitgerust worden met 2 remtypes.

V-brake remmen

De klauwen moeten correct sluiten op de rand van de velgen. De remblokjes moeten op gelijke afstand van de velg staan (ong: 3mm). De staat van de velg draagt sterk bij tot de doeltreffendheid van het remmen. Het is dus aan le raden om ze regelmalig le reinigen.

U moet de maximale remkracht bekomen zonder dat de handvaten het stuur aanraken. Indien dit niet het geval is, moeten uw remmen geregeld worden.

- Een systeem van moer en contramoer laat u toe om de remkracht te regelen, die met de tijd zal variëren al naargalang de slijtage van de remblokjes.

- De kruisvormige schroef met veer zal u toelaten om de slijtage van de remblokjes te compenseren en de goede stand van de remmen langs weerszijden van de velg te garanderen. De remblokjes zijn standaard. Vervang ze wanneer ze niet meer zichtbaar zijn.

Schijfremmen

De schijfremmen moeten niet onderhouden worden.

Spuit echter nooit olie of een smeermiddel op de schijf of de remvoering, bijvoorbeeld tijdens het onderhoud van de ketting of de derailleur. Indien dit gebeurt, moet de remvoering vervangen of ontvet worden.

Waarschuwing: Bij regen, zijn de remafstanden langer.

5) Regeling van het versnellingsmechanisme

(derailleur)

De VAE Wayscral heeft tussen 3 en 8 manueel uitwisselbare versnellingen.

Gebruik het rechter handvat om de gewenste wijziging uit te voeren. Hoe hoger de indicator, hoe moeilijker het trappen zal zijn en omgekeerd.

Regeling voor de systemen met externe derailleur

(Basy315, City 415 en Sporty 455)

De derailleur is uitgerust met twee schroeven voor hoge en lage aanslag.

De precieze regeling gebeurt aan de hand van het afstelwieltie.

Het is aangeraden om uitsluitend van versnelling te veranderen tijdens het rijden om de derailleur niet te beschadigen.

Regeling voor de systemen met interne derailleur

(Flexy 215, City 425, City 515 en City 525)

Om de interne derailleur Shimano Nexus te regelen, volstaat het om, met de 2de versnelling ingeschakeld, de beweegbare gele merkstreep tussen de twee vaste merktekens op de derailleur uit te lijnen.

De Elektrische fielsen van Wayscral zijn verkocht met vaste bagagedrager. De maximale laadmogelijkheid is 25kg (behalve Basy 315:15kg), er is een mogelijkheidheid om een babystoel of een aanhangwagen te bevestigen aan dit model.

Het gedrag van uw fiets kan gewijzigd zijn wanneer uw bagagerek geladen is. Verdeel de bagage over de twee zijden om de stabiliteit van uw fiets te bevorderen. Iedere bagage moet stevig vastgesnoerd zijn aan het bagagerek. Het is belangrijk om, vóór elk gebruik na te kijken of er iets los hangt en kan vastgegrepen worden door het achterwiel van de fiets.

De bagage mag de reflectoren en de verlichting van uw fiets niet bedekken.

Poot

Controleer, vóór elk gebruik, of de poot opgeklapt is.

Wiel en motor

Het is aangeraden om, na de eerste maand van gebruik, uw spaken aan te spannen om de impact van de tractie van de motor op uw voorwiel of achterwiel te beperken.

Er kan een licht geluid ontstaan bij het starten van de motor. Dit geluid is normaal, want de motor start en ondersteunt het trappen. Dit geluid kan sterker worden wanneer de motor volledig belast wordt.

III. ONDERSTEUNING BIJ HET TRAPPEN, ACCU EN LADER

1) Ondersteuning bij het trappen

Flexy 215, Basy 315, City 415, City 425, Sporty 455

De display laat u enerzijds toe om te kiezen tussen 3 hulpstanden bij het trappen en anderzijds om de laadstand van uw accu te kennen. Er zijn 3 hulpstanden beschikbaar: Low - Medium - High. Gebruik de + en - knoppen om van stand te veranderen.

Vergeet niet dat hoe meer u beroep doet op de ondersteuning, hoe sneller de accu ontladen zal zijn.

City 515-City525

Uw display is samengesteld uit 2 delen: een LCD scherm en een controlehendel

Deze hendel, samengesteld uit 3 knoppen (Mode, pijl naar boven, pijl naar onder), laat u toe om alle nodige regelingen voor het goede gebruik van uw display uit te voeren.

De display van uw City 515 en/of City 525 is

multifunctioneel:

- (1) Indicator voor de accu laadstand

- (2 et 3): Uurwerk

- (4) niveau trapondersteuning(1 tot 5)

- (5) Snelheid-km/h

- (6) Afgelegde afstand

- (7) Afstand in km

- (8) Ondersteuning bij starten (6km/u zonder trappen)

- Code Panne

Druk op MODE om uw display in werking te stellen. Duw lang op MODE om hem weer uit te zetten. Druk tegelijk op « pijl naar boven » en « pijl naar onder » gedurende 3 seconden om de « mode regeling » te activeren.

Gebruik « pijl naar boven » en « pijl naar onder », om regelingen uit te voeren; gebruik MODE om te bevestigen. Na het bevestigen gaat u naar de volgende regeling in de volgorde zoals hieronder vermeld

Regelingen

- Uurwerk: wanneer u in regeling modus bent, stel het uur en de minuten in.

- Pieksnelheid

Om te beantwoorden aan de Europese reglementering, is de maximum ondersteuning van uw City 515 en/of City 525 afgesteld op 25 km/u. U kunt de pieksnelheid afstellen tussen 10 en 25 km/u.

- Snelheidseenheld

U hebt de keuze tussen de eenheid MPH (miles per hour) of Km/u (Kilometer per uur). De afstandseenheid wordt automatisch aangepast in functie van de door u gemaakte keuze (MPH of

- Diameter van uw wielen

Om de afgelegde afstand en uw snelheid te berekenen, heeft de display de diameter van uw wielen nodig.

De City 515 en/of City 525 is uitgerust met velgen van 26 duim. De standaardwaarde van uw display is dus 26 duim.

- Verlichting van de: 3 verlichtingsmodussen zijn beschikbaar.

Gebruik

- Snelheid (pedaalsnelheid, gemiddelde snelheid, pieksnelheid)

Uw display duidt automatisch uw snelheid aan wanneer u begint te trappen.

Hou « pijl naar boven » ingedrukt tijdens het trappen om de pieksnelheid weer te geven (MAX). Druk opnieuw om de gemiddelde snelheid weer te geven (AVG).

8:00 ASSIST 8 20.8 AVS RESY OODO TRIP 8:00 8:00 MU Kms

8:80 ASSIST 8 88.8 AVG MAX NUPH KmV ODO TRIP 8888.0 MIN Km

- Niveau van trapondersteuning

U hebt de keuze tussen 5 ondersteuningsniveaus.

1 is de minimum ondersteuning en 5 de maximumondersteuning.

Hoe hoger de ondersteuning, hoe sneller uw batterij zal ontladen.

De standaardwaarde is 1.

Gebruik « pijl naar boven » en « pijl naar onder » om van ondersteuningsniveau te veranderen

- Ondersteuning bij het starten

Uw City 515 en / of City 525 is uitgerust met een ondersteuningssysteem bij het starten. Uw motor zal, zonder te trappen, uw fiets tot op een snelheid van 6km/u brengen. Deze functie kan u helpen op slechte en/of zeer hellende wegen.

Druk lang op « pijl naar onder » om deze functie in werking te stellen.

- Displayverlichting

« pijl naar boven » en « gebruiker centraal » tegelijk gedurende 3 seconden ingedrukt houden om uw displayverlichting te laten werken. Herhaal dezelfde handeling om uw display uit te zetten.

- Afgelegde afstand (Afstand van deze trip, Totale afstand)

Druk op MODE om van de afstand van deze trip (TRIP) over te stappen op de totale afstand (ODO).

- Indicator voor de lading van de accu

De laadstand van uw accu is leesbaar op 6 niveaus.

Logo	Autonomie
	36V 6,6Ah	36V 13,2Ah
	±45km	±80km
	±35km	±60km
	±25km	±40km
	±15km	±20km
Flash	<6km	<10km
Flash	<3km	<5km

Procedure voor het op nul stellen van uw display

Om de teller op 0 te zetten moet u:

• Drukken op mode om de display le openen
• Tegelijk drukken op « pijl naar boven » en « pijl naar onder » gedurende 3 seconden
• Op mode drukken om hel hieronder afgebeeld scherm le krijgen

- Druk op « pijl naar onder » om TC-Y af te beelden (zoals hieronder)

- Valideer door op Mode te drukken

2) Accu

Aanbeveling bij eerste gebruik

De accu gedurende op zijn minst 6 uur opladen lijdens de eerste oplaadbeurt. Dit laat toe om de accu te initialiseren.

De accu wordt u geleverd met een minimum lading, het is HEEL BELANGRIJK EEN MINIMUM

OPLADING VAN 2 UUR UIT TE VOEREN OM DE 2 MAAND.

Flexy 215, City 415, City 425, Sporty 455, City 515 en City 525

Controleer of uw accu ontgrendeld is en haal ze uit haar vergrendelingssysteem.

Het uiteinde van de lader goed bevestigen in het stopcontact aan de achterkant van de accu naast het handvat.

Grante option Crown opgeladen

Verplaats de plastieken beschermkap die het stopcontact beschermt om de aansluiting te maken.

Sleek de voedingsstekker in een elektrisch stopcontact et controleer of de led in de lader oplicht Reken tussen 2,5-3h (accu 36V6,6 Ah) /5-6h (accu 36V13,2 Ah) voor een volledige oplaadbeurt.

Ontkoppel de lader wanheer de laadbeurt beeindigd is. Vergeet niet om uw accu te vergrendelen bij de installatie op de fiets.

Basy 315

Laat het zadel naar boven kantelen met de

hiervoor voorziene hendel en borgpen om

de accu uit haar slee te halen.

De toegang tot de accu is nu vrij.

Breng de sleutel van uw accu in de beschermingsgrendel en draal in tegenwijzerrichting terwijl u erop

duwt om de grendel vrij te maken. Gebruik het handvat dat voorzien is om de accu te verwijderen. Haal ze uit haar behuizing. Het uiteinde van de lader goed in het stopcontact bevestigen dat zich bovenaan rechts van de accu bevindt, nadat u de plastieken beschermkap die ze beschermt hebt weggeschoven.

Steek de voedingsstekker in een elektrisch stopcontact en controleer of alle stekkers correct in het stopcontact ingebracht zijn.

Roed: Ciplading Green : Opgeladen

Reken 4 tot 6 uur voor een volledige oplaadbeurt.

Haal de lader uit het stopcontact wanneer de oplaadbeurt beëindigd is.

Vergeet niet om uw accu te vergrendelen wanneer u ze op de fiets plaatst.

Autonomie van uw accu

Uw accu heeft een inloopperiode nodig en zal pas zijn definitieve autonomie hebben na een tiental maal gebruikt te zijn.

Na het laden van uw accu, is het aangeraden om hem 20 tot 30 minuten te laten rusten vóór hem in gebruik te nemen.

De autonomie van onze VAE Wayscral is als volgt:

Flexy 215, City 415, City 425, Sporty 455, City 515 en City 525

Accu 36V6,6 Ah: 25-45 km Accu 36V13,2 Ah: 60-80 km

Basy 315: 25-40km Accu lood 24V 10 Ah

Deze gebruiksmarge hangt af van verschillende gebruiksfactoren:

- De keuze van het niveau van trapondersteuning

- Het gewicht van de gebruiker

- De helling van de weg

- De bandenspanning

- De wind

- De geleverde inspanning bij het trappen

- Frequentie van stoppen en starten

- De buitentemperatuur

Waarschuwingen, voorzorgen

Het is aanbevolen om de accu's regelmatig of na ieder gebruik te herladen. Er is geen geheugeneffect op deze accu's.

Het is aanbevolen, om de levensduur van uw accu zo goed mogelijk te verlengen:

- om warme plaatsen te vermijden (ideale oplaadtemperatuur 20°C)

- om de batterij na gebruik van de fiets 30 minuten te laten afkoelen

Voorzorgen bij gebruik:

- Gebruik de accu uitsluitend voor de betrokken fiets.

- Gebruik uitsluitend de specifieke lader om de accu op te laden.

- Laad de accu uitsluitend in een goed verluchte plaats op.

- De accu niet aan hitte blootstellen of laden in volle zon.

- De accu niet uit elkaar halen of veranderen.

- De (+) en (-) aansluitingen van de accu niet verbinden met een metalen voorwerp.

- De accu niet aan vloeistoffen blootstellen.

- Geen beschadigde accu gebruiken.

- De accu niet verder opladen indien hij niet volledig opgeladen is na de theoretische oplaactijd.

- De accu niet opladen indien hij een ongewone geur verspreidt, ongewoon warm wordt of als er iets abnormaal lijkt.

- De accu niet binnen het bereik van kinderen laten.

- Uw accu herladen vóór en na een langdurige opberging.

De instructies vermeld op de lader van de accu volgen.

Levensduur van accu's

Accu's kunnen tekenen van vermindering van hun prestaties vertonen na talrijke oplaadbeurten. Dit zal afhangen van de gebruiksgewoonlen van de VAE. Over het algemeen zal de energetische capaciteit met 20% tot 30% dalen na 500 cycli (opladen en ontladen) voor lithium accu's en na 300 cycli voor loden accu's.

U moet uw afgedankte accu's afgeven in uw winkel of in gespecialiseerde ophaalpunten voor recyclage. Gooi vooral uw accu bij zijn levenseinde niet in de natuur.

3) Lader

Gebruik enkel de lader die bijgeleverd is bij uw elektrische flets. Vermijd alle contact met water tijdens het opladen van de batterij. Als het slopcontact nat zou zijn, gelieve te drogen vóór het gebruik. Voorzorgsmaatregelen:

- Lees de gebruiksaanwijzing vóór het gebruik van de lader.

- Voor binnengebruik, niet blootstellen aan de regen.

- De klemmen van de lader niet kortsluiten met een melalen voorwerp.

- De lader niet demonteren of iets aan veranderen, in geval van problemen raadpleeg een bekwame hersteldienst.

- Plaats altijd de lader in een droge en goed geventileerde omgeving.

- Pas op: explosieve gassen. Vermijd vlammen en vonken. Zorg voor voldoende verluchting tijdens het opladen.

- De lader niet gebruiken met een beschadigde kabel of stekker.

- De lader niet aanraken met natte handen.

- Zorg ervoor dat de stekker van de lader correct verbonden is met het stopcontact alvorens het laden.

- Schakel de stroom uit voor het aansluiten of ontkoppelen van de batterijen.

- De lader niet te lang vasthouden tijden het opladen (risico handen te verbrand te worden)

- De lader niet op een onstabiele plaats zetten.

- De lader niet bedekken tijdens het opladen om zo oververhitting te voorkomen.

- Deze lader is ontworpen voor Lithium batterijen (behalve Basy 315: lood), niet gebruiken voor ander typen batterijen.

- Niet gebruiken voor niet-oplaadbare batterijen.

- Dit toestel is niet geschikt voor mensen (inclusief kinderen) met een fysieke, zintuiglijke of mentale beperking of voor mensen met gebrek aan ervaring of kennis, behalve diegenen die toestemming hebben, van een verantwoordelijke of een toezichthouder van de veiligheid of instructies vooraftgegaan aangaande het gebruik van het toestel.

- Het is aangeraden om kinderen in het oogl le houden om le vermijden dat ze spelen met het toestel. - Buiten bereik van kinderen houden, dit product is geen speelgoed.

- Toestel niet blootsstellen aan een warmlebron.

- Het toestel niet onderdompelen onder het water.

- De soepele kabel van dit toestel mag niet worden vervangen; in geval van schade, gelieve het toestel weg te werpen.

IV ONDERHOUD

1) Controle

Opmerking: U moet uw VAE geregeld door uw verkoper laten controleren om de veiligheid te garanderen en de onderdelen in goede staat van werking te houden:

Eerste controle: 1 maand of 150 km

- Nazicht van het aanspannen van de elementen: kruk, wiel, stang, pedalen, frame, zadelklem,

- Nazicht van de werking van de overbrenging en de ondersteuning,

- Nazicht van de regeling van de remmen

- Spanning en/of centreren van de wielen.

- Zorgen dat het stopcontact van de lader correct is aangesloten op de netvoeding voor het opladen.

Elk jaar of 2000km

- Nazicht van de slijtageniveaus (remschoenen of remblokjes, overbrenging, banden),

- Controle van de lagers (behuizing van trapas, wielen, stuurinrichting, pedalen),

- Nazicht van de lichten,

- Spanning en/of centreren van de wielen.

Elke 3 jaar of 6000km

- Vervanging van de overbrenging (ketting, vrijwiel, plateau),

- Vervangen van de banden,

- Controle van de slijtage van de wielen (spaken, velg)

- Spanning en/of centreren van de wielen.

- Vervanging van de remschoenen of remblokjes

- Controle van de elektrische functies.

2) Algemeen onderhoud

Uw fiets moet regelmatig onderhouden worden, voor uw veiligheid maar ook om er de levensduur van te verlengen. Het is belangrijk om de mechanische elementen regelmatig te controleren om de versielen onderdelen of onderdelen die tekenen van slitage vertnen, te vervangen.

Voor een veilig gebruik, controleer regelmatig de staat van de remmen en de velgen.

Reinigina

Moet gebeuren met een spons, een bakje met lauw zeepsop en een waterstraal (zonder druk). De flanken van de velgen en de remschoenen reinigen met alcohol of aceton. Wees bijzonder voorzichtig en gebruik geen waterstraal onder druk.

Smering

De smering van de verschillende bewegende onderdelen is essentieel en dit om corrosie te vermijden. Ze moet regelmatig gebeuren op de kogellagers die zich in de as van de wielen bevinden, op de ketting, de derallleur en de besturlingskabels.

Het is aangeraden om specifieke olie te gebruiken voor de ketting en de derailleur. Voor de andere componenten moet er vet gebruikt worden.

Regelmatige controles

De aanspanning van bouten en moeren: hefboom, kruk, pedalen, stangen.

Het toe te passen torsiekoppel is als volgt:

Componenten	Aanbevolen koppel (NM)	Bijzondere voorschriften
Pedalen op krukken	35-40	Schroefdraden invetten
Krukken op kast	40-45	Schroefdraden invetten
Aanspanning Slang	18-20
Aanspanning besturingsvrijloop	≥25
Remhandvat	2.5-4
Rembeugels	5-7.5
Zadel op slede	18-20
Aanspanring zadelstang	18-20
Wiel met motor/Wiel zonder motor	40-50/25-35
Bagagerek	8

De andere torsiekoppels hangen af van de afmeting van de moeren: M4: 2,5 tot 4.0 N.m., M5: 4.0 tot 6.0 N.m., M6: 6.0 tot 7.5 N.m.

V DIENST NA VERKOOP

1) Onderdelen onderworpen aan slijtage

De verschillende onderdelen onderworpen aan slijtage zijn standaardelementen. De versleten onderdelen steeds vervangen en/of vervangen door identieke componenten die te koop zijn in de handel of bij uw verkoper.

Let op: Zoals alle mechanische componenten ondergaat een fiets hoge spanningen en slijtage.

De verschillende materie en componenten kunnen op verschillende manieren reageren aan slijtage en vermoeidheid.

Als de leef cyclus van een component overschreden word, kan hij plots breken en schade veroorzaken aan de fietser.

Scheuren, breuken en/of verkleuringen in zones die hoge spanningen ondergaan, tonen aan dat deze componenten hun leef cyclus hebben overschreden en vervangen moelen worden.

2) Garantie van toepassing

Wij hebben uw fiels met de grootste zorg ontworpen en vervaardigd, en dit om u volledige tevredenheld te schenken. Echter, indien zou blijken dat uw product defecten vertoont, genieten u vanaf de aankoopdatum van een commerciële waarborg van:

• Levenslange garantie voor het kader: Basy 315, City 415, City 425, Sporty 455, City 515 en City 525

• 5 jaar voor het kader: Flexy 215

• 2 jaar voor de motor.

- 1 jaar voor de onderdelen, met uitsluiting van de onderdelen onderworpen aan slijtage (banden, binnenbanden, remschoenen, handvaten, zadel, kabel).

- 2 jaar voor de lithium accu's en 6 maand voor de loden accu's. ( Breng uw afgedankte accu naar uw winkel, hij zal gerecycleerd worden!)

De gebruiker moet, om deze waarborg te laten gelden, het product aanbieden bij de distributeur, vergezeld van het kasticket of de aankoopfactuur.

Deze waarborg, van toepassing in het land van aankoop, dekt alle gebreken van het product die geen gewoon gebruik mogelijk maken. De gebreken tengevolge van een slecht onderhoud, een oneigenlijk gebruik of indien de aanbevelingen van de fabrikant niet gevolgd werden, zijn niet gedekt. De waarborg dekt de gewone slijlage van onderdelen ten gevolge van het gebruik van het product niet

De garantieverlener is: contact: www.norauto.com

De commercielle waarborg die hierboven voorzien is, beperkt de koper geenszins om zijn garantierecht uit te oefenen betreffende verborgen gebreken of niet-conformiteit, zoals voorzien is in de verschillende Europese landen. Voor meer informatie gelieve de welgeving van toepassing in uw land te raadplegen

3) Werking en herstellingen

Lithium accu's

Het oranje lampje van de oplader werkt niet tijdens het opladen

- Controleer of de connectoren correct aangesloten zijn

Het oranje lampje van de oplader wordt niet groen

- Doof de voeding en sluit na 5 seconden terug aan op het net. Hij kan verder opladen.

Het oranje lampje van de oplader wordt onmiddellijk groen

- Controleer of de accu volledig opgeladen is.

-De zekeringen zijndoorgeslagen.

Nooit uit elkaar halen. In geval van problemen, geef het toestel aan een gekwalificeerde hersteller

(T3.15A/250V)

Loden accu's

Het rode lampje van de oplader werkt niet tijdens het opladen.

- Controleer of de connectoren correct aangesloten zijn

Het rode lampje van de oplader wordt niet groen

- Doof de voeding en sluit na 5 seconden terug aan op het net. Hij kan verder opladen.

Het rode lampje van de oplader wordt onmiddellijk groen

- Controleer of de accu volledig opgeladen is.

-De zekeringen zijndoorgeslagen.

Nooit uit elkaar halen. In geval van problemen, geef het toestel aan een gekwalificeerde hersteller

(T2A/250V).

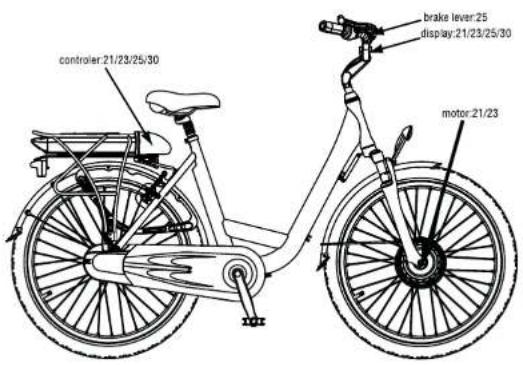

Code panne display City 515

Code panne	Definitie	Oplossingen
21	Probleem met de accu	- Controleer of de accu goed opgeladen werd- Controleer of de accu goed aangesloten is. Indien u hem kunt vergrendelen is de accu goed geplaatst- Controleer de zekeringen
23	Motorprobleem - aansluiting motor/ derallleur	3 kabels sturen de informatie door van de controleur naar de motor en omgekeerd. De panne code 23 wil zeggen dat er een probleem is met een van deze kabels- Contacteer uw verkoper
24	Motorprobleem - magnetische receptor	Een van de 3 receptoren die toelaten om de orientering van de motor te detecteren via wisseling in het magnetisch veld, werkt niet meer- Contacteer uw verkoper
25	Probleem met remreceptor	De motor wordt stilgelegd elke keer als u remt. Een van de receptoren is beschadigd- Contacteer uw verkoper
30	Probleem teller / controller / met trappen	- Controleer of de fiche op de controller goed aangesloten is- Controleer of de verbinding tussen de teller en de controller goed insteckt- Contacteer uw verkoper

Maximale draaglast		110 kg (gebruiker + last + fiets)
Maximale snelheid met trapondersteuning < 25km/u
Autonomie 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km
Aandrijving	Elektrische motor	DC Brushless
	Maximaal vermogen	250W
	Spanning	36V
Accu	Type	Lithium
	Spanning	36V
	Capaciteit 6,6 Ah / 13,2 Ah
	Gewicht 2,1 kg / 3,6 kg
	Oplaadtijd	2,5-3h /5-6h
	Aantal cycli 500-600
Oplader	Specificaties	Ingangsspanning 220V
		Uitgangsspanning 36V
Totaal gewicht van de fiets (met accu 6,6 Ah)		20Kg
Afmetingen van de fiets		145 x 58cm
		80 x 40cm(Afmetingen van de opgevouwen fiets)
Afmeting banden 20 x 1.75duim

Basy 315

Maximale draaglast 110 kg (gebruiker + last + fiets)
Maximale snelheid met ondersteuning < 25km/u
Autonomie 25-40km
Aandrijving	Elektrische motor	DC Brushless
	Maximaal vermogen	250W
	Spanning	24V
Accu	Type	Lood
	Spanning	24V
	Capacitelt 10Ah
	Gewicht 9kg
	Oplaadlijd	4 tot 6 uur
	Aantal cycli 300
Oplader	Specificaties	Ingangsspanning 230V
		Uitgangsspanning 24V
Totaal gewicht van de fiets (met accu)		30Kg
Afmetingen van de fiets 187 x 62cm
Afmeting banden		26 x 1.95duim

City 415 - City 425

Maximale draaglast		110 kg (gebruiker + last + fiets)
Maximale snelheid met ondersteuning < 25km/u
Autonomie 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km
Aandrijving	Elektrische motor	DC Brushless
	Maximaal vermogen	250W
	Spanning	36V
Accu	Type	Lithium
	Spanning 36V
	Capaciteit 6,6 Ah / 13,2 Ah
	Gewicht 2,1 kg / 3,6 kg
	Oplaadlijd	2,5-3h /5-6h
	Aantal cycli 500-600
Oplader	Specificaties	Ingangsspanning 230V
		Uitgangsspanning 36V
		City 415	City 425
Totaal gewicht van de fiets (met accu 6,6 Ah)		25Kg	24Kg
Afmetingen van de fiets 175 x 62cm			170 x 62cm
Afmeting banden 26 x 1.75duim			24 x 1.75duim

City 515-City 525

Maximale draaglast		110 kg (gebruiker + last + fiets)
Maximale snelheid met ondersteuning < 25km/u
Autonomie 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-30km
Aandrijving	Elektrische motor	DC Brushless
	Maximaal vermogen	250W
	Spanning	36V
Accu	Type	Lithium
	Spanning 36V
	Capaciteit 6,6 Ah / 13,2 Ah
	Gewicht 2,1 kg / 3,6 kg
	Oplaadlijd	2,5-3h /5-6h
	Aantal cycli 500-600
Oplader	Specifications	Ingangsspanning 230V
		Uitgangsspanning 36V
Totaal gewicht van de fiets (met accu 6,6 Ah)		24.5Kg
Afmetingen van de fiets		179 x 62cm
Afmeting banden		26 x 1.75duim

Sporty 455

Maximale draaglast		110 kg (gebruiker + last + fiets)
Maximale snelheid met ondersteuning < 25km/u
Autonomie 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-30km
Aandrijving	Elektrische motor	DC Brushless
	Maxlmaal vermogen	250W
	Spanning	36V
Accu	Type	Lithium
	Spanning 36V
	Capaciteit 6,6 Ah / 13,2 Ah
	Gewicht 2,1 kg / 3,6 kg
	Oplaadlijd	2,5-3h /5-6h
	Aantal cycli 500-600
Oplader	Specificaties	Ingangsspanning 230V
		Uitgangsspanning 36V
Totaal gewicht van de fiets (met accu 6,6 Ah)		25Kg
Afmetingen van de fiets		180 x 62cm
Afmeting banden		28 x 1.50duim

ES
