MANUAL DE UTILIZADOR City 415 WAYSCRAL

Obrigado e parabéns pela compra da bicicleta de assistência eléctrica Wayscral.

A bicicleta está equipada com assistência eléctrica que o ajudará nas suas deslocações.

A assistência tem por objectivo de fornecer um complemento ao pedalar. Assim que começar a pedalar o motor liga-se diminuindo o seu esforço. A assistência varia em função da velocidade da bicicleta, importante no arranque, menos necessária quando a bicicleta está em andamento, o motor desliga-se quando a velocidade atinge os 25Km/h.

Deverá conservar este guia para uma correcta utilização e manutenção da sua bicicleta, este manual deverá ser lido antes da primeira utilização.

Esta bicicleta para adultos foi concebida segundo as exigências e normas Europeias : EN 14764 e EN 15194 em conformidade com as exigências de segurança.

ÍNDICE

I. ADVERTÊNCIAS / PRECAUÇÕES 74

II. PRIMEIRA UTILIZAÇÃO / REGULAÇÃO 74

1) Colocação dos elementos de segurança 74

2) Sellim e guiador 75

3) Pneus 76

4) Travões 77

5) Mudanças 77

6) Outras peças 78

III. ASSISTÊNCIA AO PEDALAR, BATERIA E CARREGADOR 78

1) Assistência ao pedalar 78

2) Bateria 81

3) Carregador 84

IV. MANUTENÇÃO 84

1) Revisões 84

2) Manutenção geral 85

V. SERVIÇO APÓS VENDA 86

1) Peças de desgaste 86

2) Garantia aplicável 86

3) Funcionamento e Desempanagem 86

Anexo : especificações técnicas 88

I. ADVERTÊNCIAS / PRECAUÇÕES

Escolha um lugar seguro, longe de tráfego para se familiarizar com a sua nova bicicleta.

A assistência pode iniciar-se com alguma força, verifique que o guiador está bem direito e que a via está desimpedida.

Antes da qualquer utilização assegure o bom estado geral da bicicleta.

A circulação na via pública implica o respeito do código a estrada e das regras de circulação. Desde 1 de Setembro de 2008, os ciclistas devem usar à noite, fora da cidade, um colete reflector. A sociedade NGTS declina toda a responsabilidade se o condutor não respeitar a regulamentação em vigor.

Esta bicicleta está destinada a uma utilização urbana. Não está destinada a ser utilizada em pisos não alcatroados ou em mau estado. Não foi concebida para uma utilização todo o terreno.

O facto de não respeltar estes avisos pode resultar num acidente ou danificar de forma prematura e irreversível a bicicleta.

Se a bicicleta for utilizada por uma criança, os pals deverão supervisionar e assegurar que o utilizador é capaz de utilizar a bicicleta em segurança.

Em caso de condições climatéricas adversas (chuva, frio, noite...), esteja particularmente vigilante e adaptado em virtude da velocidade e reaccões que poderá ter.

Aquando o transporte da bicicleta no exterior do veículo (porta bicicletas, barras de tejadilho...) é aconselhado retirar a baleria e de a guardar no local temperado.

Atenção: Nunca pedalar para trás durante a mudança de veocidade e nunca forçar a mudança. Pedale sempre com uma pressão ligeira ou moderada durante a mudança de velocidade.

Em caso de dúvida, não hesite em contactar um técnico que lhe poderá dar um parecer e diagnosticar a sua bicicleta.

II. PRIMEIRA UTILIZAÇÃO / REGULAÇÃO

A sua bicicleta Wayscral foi alvo de uma preparação minuciosa nas nossas oficinas, mas é importante antes da primeira utilização que se assegure dos seguintes pontos.

1) Colocação dos elementos de segurança

Illuminação

A iluminação é fomecida, é composta por dois reflectores (um branco no farol da frente e um vermelho fixado no porta cargas traseiro), um farol dianteiro e um farol traseiro, e por reflectores laranjas posiciona dos nos raios das rodas, os pneus reflectores permitem uma visualização lateral.

Farol dlanteiro para os modelos Flexy 215, Basy 315, City 415, City 425, Sporty 455

Fixe o suporte do farol no guiador, o mais central possível com o fixador fornecido.

Introduza o farol no guiador fazendo pressão.

Para colocar as pilhas deve abrir o farol exercendo pressão no plástico oval transparente. Introduza duas pilhas (LR6 AA) respeitando a polaridade.

Para colocar em funcionamento o farol carregue no botão cinzento.

Farol dianteiro City 515-City 525

Os modelos City515 e/ou City525 são equipados com iluminação de alta qualidade LED já instalada na bicicleta.

Deverá clicar no interruptor para ligar a iluminação.

Farol traseiro

Introduza as duas pilhas (LR 6AA) respeitando a polaridade. Para colocar em funcionamento deve carregar no pequeno interruptor situado junto à lâmpada.

O uso de capacete

O uso de capacete é recomendado em particular para as crianças.

E uma garantia da diminuição de traumatismos cranianos em caso de queda. Para mais informações, consulte um vendedor.

Buzina

A buzina permite ser ouvido a 50m.

Verifique a posição de montagem no guiador para ser de fácil utilização.

2) Regulação do selim e guiador

E importante adaptar as regulações à sua morfologia

Selim

Para verificar a altura correcta do selim, ao sentar a pema deverá estar esticada com o calcanhar assente no pedal (fig. A). Quando pedalar será ligeiramente flectida (fig. B)

Aquando a regulação do selim na sua posição mais baixa assegure que o mesmo não toca nenhum dos componentes da bicicleta, como por exemplo a protecção da bateria.

Evite não ultrapassar a altura máxima.

Guiador

O guiador tem regulação em altura e em inclinação.

Regulação para os modelos Flexy 215, Basy 315, City 415, City 425, Sporty 455

Para ajustar a altura do guiador, desaperte o parafuso de fixação com uma chave hexagonal Allen e levante a haste até à altura desejada (figura 1).

Atenção, não deverá ver a marcação de altura máxima da haste de direcção (figura 2).

Para regular a inclinação do guiador, desaperte o parafuso de fixação com uma chave hexagonal Allen (figura 3)

figura 1 figura 2 figura 3 MINICUM max up

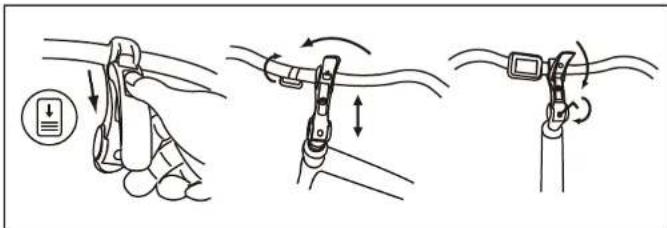

Regulação para os modelos City 515- City 525

Levante a tranca pressionando o botão negro e desaperte o parafuso com uma chave hexagonal Allen, ajuste à altura desejada.

Para regular a inclinação, siga o mesmo processo e ajuste o guiador.

Verifique periodicamente a pressão dos pneus.

Rolar com os pneus com uma pressão insuficiente ou com demasiada pressão pode diminuir o rendimento, provocar um desgaste prematuro, deteriorar a jante, diminuir a autonomia e aumenta o risco de acidente.

Se verificar um desgaste importante ou qualquer problema nos pneus, substitua-os antes de usar a bicicleta.

		Pressão
Modelo	Medida PSI Bar
Flexy 215	20*1.75	40-65	2,8-4,5
Basy 315	26*1.95	40-65	2,8-4,5
City 415	26*1.75	40-65	2,8-4,5
City 425	24*1.75 40-65	2,8-4,5
Sporty 455	28*1.5(700*35C)	50-85	3,5-5,9
City 515/525	26*1.75	40-65	2,8-4,5

4) Travões

O punho direito activa o travão traseiro, o punho esquerdo activa o travão dianteiro.

É recomendável de repartir em média a força de travagem a 60/40 entre o travão dianteiro e traseiro.

A sua bicicleta pode vir equipada com dois tipos de travagem.

Travões V-brake

As maxilas devem fechar correctamente nas bermas das jantes. As pastilhas de travão devem estar à mesma distância da jante (cerca 3mm). O estado da jante tem influência directa na eficácia da travagem, é aconselhável limpar regularmente.

Deve obter a potência máxima de travagem sem que os punhos de travão loquem no guiador, se não for ocaso deverá regular os travões.

- Um sistema de porcas e contra porcas permite regular a força de travagem que varia em função do tempo e do desgaste das pastilhas de travão.

- O parafuso em estrela com mola permite compensar o desgaste das pastilhas e assegurar a correcta posição na jante. As pastilhas de travão são standard, deverão ser substituídas assim que deixem de ser visíveis.

Travões de disco

Os travões de disco não necessitam de manutenção.

No entanto, nunca coloque óleo ou outro lubrificante no disco ou nas pastilhas durante a manutenção da corrente ou desviador. Se o fizer deverá mudar as pastilhas ou desengordurá-las. Informação: Em caso de chuva as distâncias de travagem são maiores.

5) Regulação do desviador

As bicicletas Wayscral têm entre 3 a 8 velocidades manuais. Utilize a pega direita para mudar as mudanças. Quanto mais elevado tiver o indicador maior será a força necessária para pedalar.

Regulação para os sistemas com desviador

externo (Basy315, City 415 e Sporty 455)

O desviador está equipado com dois parafusos de paragem alta e baixa.

A regulação da precisão efectua-se com o selector. É aconselhado efectuar as mudanças de velocidade em andamento para não danificar o desviador.

Regulação para os sistemas com desviador interno (Flexy 215, City 425, City 515 e City 525) Para regular o desviador interno Shimano Nexus, deve colocar a segunda mudança e alinhar a marca amarela móvel entre os arcos fixos do desviador.

Os modelos Wayscral são vendidos com um porta bagagem fixo. A sua carga máxima é de 25Kg (excepto Basy 315:15Kg), será possível a fixação de uma cadeira de criança ou um reboque neste modelo. Com o porta-bagagem carregado o comportamento da bicicleta pode ser alterado.

Reparta a carga pelos dois lados para estabilizar o veículo. A bagagem deve estar sempre bem fixa no porta-bagagem, antes de qualquer utilização deverá sempre verificar que não está nada em risco de cair ou de prender-se na roda. As bagagens não deverão ocultar as luzes e os reflectores da bicicleta. Descanso

Após o 1º mês de utilização é aconselhado apertar os raios para limitar o impacto da tracção do motor nas rodas.

Aquando a ligação do motor poderá ocorrer um ligeiro barulho, é normal visto que o motor o está a a judara pedalar. A intensidade do som poderá aumentar quando está na sua velocidade máxima.

III. ASSISTÊNCIA A PEDALAR E BATERIA

1) Assistência a Pedalar

Flexy 215, Basy 315, City 415, City 425, Sporty 455 O display permite escolher 3 modos de ajuda a pedalar e verificar o estado da bateria.

Os 3 modos disponíveis são: Baixo – Médio – Alto, para mudar utilize os botões + e –. Não se esqueça que com a assistência em funcionamento a bateria irá descarregar mais depressa.

City 515-City525

O display é composto por 2 partes, um ecrã LCD e uma manete de controlo.

Composta por 3 botões (modo, mudança alta, mudança baixa), esta manete permite de efectuar todas as regulações necessárias para uma correcta utilização.

O display da City515 e/ou City525 é multifunções:

• (1) Indicador de carga da batena
• (2 e 3): Relogio
• (4) Nível de assistência (1 a 5)
• (5) Velocidade-km/h
• (6) Distancia percorrida
• (7) Distância em km
• (8) Assistência ao arranque (6km/h sem pedalar)
• Código de erro

Carregue em MODO para iniciar o display. Mantenha premido MODO para desligar.

Carregue ao mesmo tempo na "seta alto" e "seta baixo" durante 3 segundos para entrar no modo de regulação.

Para realizar a regulação utilize a "seta alto" e "seta baixo", para confirmar utilize MODO. Após a confirmação pode passar à próxima regulação.

Regulações

- Relógio : Actualize a hora e minutos

- Velocidade

Para responder à regulamentação europeia, a assistência máxima está regulada a 25Km/h. Poderá regular a velocidade máxima entre 10 e 25Km/h.

- Unidade de velocidade

Poderá escolher entre a unidade MPH (milhas por hora) ou km/h (kilómetros por hora). A unidade de distância regula-se automaticamente em função da escolha da unidade de velocidade.

- Diâmetro das rodas

Para calcular a distância percorrida o display necessita que indique o tamanho das suas rodas. A City515 e/ou City525 está equipada com 26 polegadas, o valor por defeito será de 26 polega das. - Iluminação do display: 3 modos de iluminação são disponíveis.

Utilização

- Velocidade (velocidade ao pedalar, velocidade média, velocidade máxima)

Assim que começa a pedalar o display indica automaticamente a velocidade. Mantenha pressionado "seta alta" enquanto está a pedalar para afixar a pedalagem máxima (MAX). Pressione novamente para obter a velocidade média (AVG).

- Nível de assistência

Poderá escolher entre 5 níveis de assistência.1 será a assistência mínima e 5 a assistência máxima. Quanto maior o nível de assistência maior o desgaste da bateria. O valor por defeito será 1. Utilize a "seta allo" e a "seta baixo" para mudar o nível de assistência

- Assistência ao arranque

A City515 e/ou City525 está equipada com um sistema de ajuda ao arranque. Sem pedalar, o motor vai colocar a velocidade nos 6km/h. Esta função permite ajudar nos caminhos mais desnivela dos.

- Iluminação do display

Mantenha pressionada "seta alta" e "modo meio" durante 3 segundos para ligar a iluminação. Para desligar a iluminação faça o mesmo procedimento.
- Distância percorrida (Distância em curso, Distância total)
Pressione MODO para passar da distância em curso (TRIP) para a distância total (ODO) - Indicador de carga da bateria
O estado de carga da bateria está dividido em 6 níveis.

Logo	Autonomie
	36V 6,6Ah	36V 13,2Ah
	±45km	±80km
	±35km	±60km
	±25km	±40km
	±15km	±20km
Flash	<6km	<10km
Flash	<3km	<5km

Procedimento para colocar a 0 o display

Para colocar o contador a 0, deve:

• Pressionar o modo ligar display.
• Pressionar na "seta alta" e "seta baixa" ao mesmo tempo durante 3 segundos.
• Pressionar no modo até chegar ao ecrã abaixo.

- Pressionar na « seta baixo » para obter TC-Y como abaixo.

- Validar pressionando o modo

2) Bateria

Conselho para primeira utilização

Deverá carregar a bateria pelo menos 6 horas na primeira carga. Permite inicializar.

A bateria é fornecida com uma carga mínima, é MUITO IMPORTANTE EFECTUAR UMA CARGA MINIMA DE 2 H TODOS OS 2 MESES.

Flexy 215, City 415, City 425, Sporty 455, City 515 e City 525

Assegure que a bateria está desbloqueada e retire do encaixe. Fixar bem a bateria no encaixe.

Charge: Chargement Vent : Charge

Desilze a caixa de plástico protegendo a ficha para efectuar o carregamento. Ligar o cabo de alimentação numa tomada eléctrica e venifique que o LED acende no carregador. Conte entre 2,5-3h(baleria 36V6,6 Ah) 5-6h(baleria 36V13,2 Ah) para um carrega - mento completo. Desconecte o carregador da tomada quando o processo de carga estiver terminado.

Não se esqueça de aperlar a sua baleria aquando da instalação na bicicleta.

Basy 315

Use o mecanismo para fazer virar o selim e poder extrair a bateria. O acesso à bateria fica livre.

Insira a chave da sua bateria na fechadura e rode no sentido contrário ao do relógio pressionando para abrir a fechadura. Utilize a pega para retirar a bateria. Retire a bateria do compartimento e fixe firmemente a extremidade do carregador na tomada no lado direito da bateria, depois faça deslizar a protecção em plastico. Conecte o cabo de alimentação numa tomada eléctrica e verifique se está bem conectado.

Rouge: Chargement Vert : Charge

Conte entre 4h e 6h para um carregamento completo.

Desconecte o carregador da tomada após o carregamento terminar.

Não se esqueça de trancar a bateria quando a colocar na bicicleta.

A bateria está sujeita a uma rodagem. Alingirá a sua autonomia máxima após uma dezena de utilização.

Após a carga da baleria, é aconselhado deixar repousar 20 a 30 minutos antes de utilizar.

A autonomia da bicicleta é a seguinte.

Flexy 215, City 415, City 425, Sporty 455, City 515 et City 525:

Bateria 36V6,6 Ah: 25-45 km Bateria 36V13,2 Ah: 60-80 km

Basy 315: 25-40km Batterie ácido 24V 10 Ah

A autonomia despende de alguns factores de utilização :

- A escolha do modo de assistência

- O peso do utilizador

- O desnível da estrada

- O enchimento dos pneus

- O vento

- Esforço de pedalagem

- Arranque e frequência de paragem

- Temperatura exterior

Avisos e Precauções

É recomendado carregar a bateria de forma regular ou após cada utilização. A bateria não vicia.

A fim de maximizar a duração de vida da sua bateria é aconselhado:

- Evitar temperaturas elevadas (temperatura ideal de carga 20C)

- Deixar arrefecer a bateria durante 30 minutos após a utilização.

Modo de emprego:

- Utilizar apenas o carregador fornecido.

- Carregue a bateria num espaço bem ventilado.

- Não expor a bateria ao calor e não a carregue ao sol.

- Não desmontar ou modificar a bateria.

- Não conectar as conexões (+) e (-) da baleria a um objecto metálico.

- Não expor a bateria a líquidos.

- Não utilizar uma bateria danificada

- Não continuar a carregar a bateria se a carga não estiver completa após o tempo recomendado de carga.

- Não utilizar a bateria se sentir um odor invulgar, se aquecer de maneira invulgar ou se qualquer coisa não parecer normal.

- Não deixar a bateria ao alcance de crianças.

- Recarregar a baleria antes de um período de repouso prolongado e voltar a carregar após o repouso. Respeite as instruções indicadas na etiqueta do produto.

Duração de vida da bateria

A bateria pode uma diminuição na sua performance após um grande número de cargas. Depende do hábito de uso da bicicleta. De maneira geral a capacidade energética será reduzida em 20 a 30% com cerca de 500 ciclos (carga e descarga) para as baterias de lítio e de 300 ciclos para as baterias de chumbo.

Deverá depositar a bateria usada numa loja ou num depósito autorizado e especializado em reciclagem. Nunca deverá deixar a bateria na natureza.

3) Carregador

Utilize apenas o carregador que veio com sua bicicleta elétrica. Evite o contato com a água durante o carregamento da bateria. Se por alguma razão se molhar, seque cuidadosamente antes de usar. Precauções:

- Leia o manual antes de usar o carregador.

- Para utilização interior, não exponha à chuva.

- Não provoque um curlo-circuito nos pinos do carregador ao usar um objecto de metal.

- Não desmonte nem modifique o carregador em caso de problemas, leve o aparelho a um reparador qualificado.

- Arrume o carregador num ambiente seco e bem ventilado.

- Atenção: gases explosivos. Evite chamas e faiscas. Assegurar uma ventilação adequada durante a carga.

- Não use o carregador com uma extensão ou tomada danificada.

- Não toque no carregador com as mãos molhadas.

- Desligue a corrente antes de ligar ou desligar as conexões da bateria.

- Não toque no carregador por muito tempo durante o carregamento (risco de queimaduras superficiais). - Não posicionar o carregador de forma instável.

- Não cubra o carregador de forma evitar o aquecimento excessivo durante o carregamento.

- O carregador foi projectado para carregar baterias de Lithium (excepto Basy 315:ácido), não carregue o tipo errado de bateria.

- Não utilize uma bateria não recarregavel.

- Este aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais diminuídas, felta de experiência ou conhecimento, a menos, que tenham sido dadas através de uma pessoa responsável de forma segura e com supervisão as instruções sobre o uso do aparelho.

- Deverá supervisionar as crianças para garantir que não brincam com o aparelho.

- Manter fora do alcance das crianças, este produto não é um brinquedo.

- Não exponha o produto a uma fonte de calor.

- Não mergulhe o produto.

- O cabo flexível externo deste produto não pode ser substituído; em caso de danos no cabo, o produto não deverá ser utilizado.

IV MANUTENÇÃO

1) Revisões

Lembrança : Para assegurar a segurança e manter os componentes em boas condições deverá fazer verificações periódicas no vendedor.

Primeira Revisão : 1 mês ou 150 km

- Verificação do aperto dos elementos : manívela, roda, pedais, acento.

- Verificação do funcionamento da transmissão e assistência.

- Verificação e regulação dos travões

- Tensão e/ou rectificação das rodas.

Todos os anos ou 2000km

- Verificação dos níveis de desgaste (pastilhas de travão, transmissão, pneus).

- Controlo dos rolamentos (pedaleira, rodas, direcção, pedais).

- Controlo dos cabos (travões, desviador).

- Verificação de iluminação

- Tensão e/ou rectificação das rodas.

Todos os 3 anos ou 6000km

• Mudar a transmissão (corrente, bandeja de roda).
• Mudança de pneus,
• Verificação de desgaste das rodas (raios, jante).
• Tensão e / ou rectificação rodas.
• Mudanças de pastilhas de travão.
• Controlo das funções eléctricas.

2) Manutenção Geral

A bicicleta necessita de uma manutenção regular para sua segurança mas também para aumentar a sua duração. É importante controlar os elementos mecânicos periodicamente de forma a assegurar a substituição de peças usadas ou a presença de peças desgastadas.

Para uma utilização segura, controle regularmente o estado dos discos e das jantes.

Limpeza

Deve ser feita com uma esponja, um balde de água lépida com sabão ou um jacto de água sem pressão. Limpe os flancos das jantes e as pastilhas de travão com álcool ou acetona. NÃO UTILIZE UM JACTO DE ÁGUA COM PRESSÃO.

Lubrificação

A lubrificação é essencial para os diferentes componentes em movimentação para evitar corrosão, deve ser realizada regularmente nos rolamentos situados no eixo das rodas, corrente, desviador e cabos de comando.

É aconselhado a utilização de óleo específico para a corrente e desviador. Poderá usar lubrificante para os outros componentes.

Controlos regulares

Apertar os parafusos : alavanca, manivela, pedais...

Os parafusos a aplicar são os seguintes

Componentes Parafuso	indicado (NM) Conselhos particulares
Pedais	35-40	Lubrificar as roscas
Manivela	40-45	Lubrificar as roscas
Fechadura de Potencia	18-20
Fechadura de direcção	≥25
Travão de mão	2.5-4
Calibrador de travão	5-7.5
Selim	18-20
Espigão	18-20
Roda com motor/Roda sem motor	40-50/25-35
Porta-bagagem	8

Os outros parafusos dependem do tamanho das porcas:

M4: 2,5 a 4.0 N.m., M5: 4.0 a 6.0 N.m., M6: 6.0 a 7.5 N.m.

V SAV

1) Peças de desgaste

Os diferentes elementos de desgaste são elementos standards. Deve substituir as peças usadas e/ou mudar por componentes idênticos.

Atenção: Como todos os componentes mecânicos, uma bicicleta está sujeita a desgaste elevado.

O diferentes materiais e componentes podem reagir de formas diferentes ao desgaste. Se a duração de vida prevista para um componente for ultrapassada, este pode quebrar-se colocando em risco o ciclista.

As fissuras, riscos e descolorações nas zonas sujeitas a tensão elevada indica que o componente já ultrapassou o seu prazo útil de vida e deve ser substituído.

A bicicleta foi fabricada com a máxima qualidade de forma a satisfaze-lo. Mas caso exista um defeito de fabrico irá beneficiar de uma garantia comercial a partir da data de compra:

• Garantia vitalícia para o quadro::Basy 315, City 415, City 425, Sporty 455, City 515 恶 City 525

• 5 Anos para o quadro:Flexy 215

• 2 Anos para o motor

- 1 Ano para as peças, excepto de desgaste (pneus, câmara de ar, pastilhas de travão, manetes, selim, cabos).

- 2 Anos para as baterias de lítio e 6 meses para as baterias de chumbo. (deixe a bateria usada na loja para ser reciclada).

Para reclamar a garantia o utilizador deve apresentar o produto ao distribuidor, acompanhado com o talão de caixa ou factura.

Esta garantia, aplica-se no país de compra, cobre os defeitos de fabrico que não permitam uma utilização normal. Não cobre defeitos provocados por uma má manutenção, utilização inapropriada, ou se as recomendações do fabricante não foram respeitadas. A garantia não cobre o desgaste provocado pelo uso normal do produto.

Garantia: contact: www.norauto.com

3) Funcionamento e Desempanagem

Baterias de lítio

A luz laranja do carregador não funciona durante o carregamento.

A luz laranja do carregador não fica verde.

- Desligue da corrente, após 5 segundos volte a conectar e pode continuar a carregar.

A luz laranja do carregador fica imediatamente verde

- Verifique se a bateria já está completamente carregada.

5) Os fusíveis estão soltos

Nunca tente desmontar o aparelho, em caso de anomalia consulte um técnico

qualificado (T3.15A/250V)

Baterias de chumbo

A luz vermelha do carregador não funciona durante a carga.

A luz vermelha do carregador não fica verde.

- Desligue da corrente, após 5 segundos volte a conectar e pode continuar a carregar.

A luz vermelha do carregador fica imediatamente verde

- Verifique se a bateria já está completamente carregada.

5) Os fusíveis estão sollos

Nunca tente desmontar o aparelho, em caso de anomalia consulte um técnico qualificado (T2A/250V).

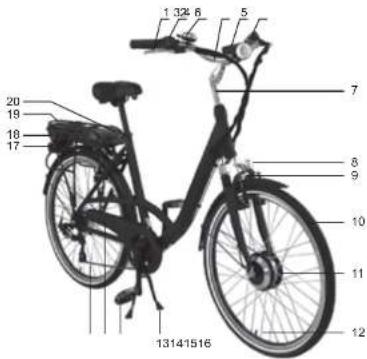

Código de falhas display City 515

(1) Travão
(2) Acelerador
(3) Buzina
(4) Guiador
(5) Farol dianteiro
(6) Display
(7) Potência
(8) Suspensão dianteira
(9) Travões V-brake
(10) Pneu
(11) Molar
(12) Válvula
(13) Descanso
(14) Pedal
(15) Protecção corrente
(16) Corrente
(17) Earyl Iraseiro
(18) Datarin
(10) Butea
(15) Porta bagagem

(20) Controlador

1 334 6 5 20 18 18 17 7 8 9 10 11 12 13141516

Flexy 215

Carga máxima		110 kg (utilizador + Carregador + bicicleta)
Velocidade máxima com assistência < 25km/h
Autonomia 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km
Motorização	Motor eléctrico	DC Brushloss
	Potência max	250W
	Tensão	36V
Bateria	Tipo	Lithium
	Tensão	36V
	Capacidade 6,6 Ah / 13,2 Ah
	Peso 2,1 kg / 3,6 kg
	Tempo de carga	2,5-3h /5-6h
	Numero de ciclos 500-600
Carregador	Especificações	Tensão de entrada 230V
		Tensão de salda 36V
Peso total da bicicleta (com Bateria 6,6 Ah)		20Kg
Dimensão da bicicleta		145 x 58cm
		80 x 40cm (Dimensão da bicicleta dobrável)
Dimensão Pneus 20 x 1.75 polegadas

Basy 315

Carga máxima 110 kg (utilizador + Carregador + bicicleta)
Velocidade máxima com assistência < 25km/h
Autonomia 25-40km
Motorização	Motor eléctrico	DC Brushless
	Potência max	250W
	Tensão	24V
Bateria	Tipo	Plomb
	Tensão	24V
	Capacidade 10Ah
	Peso 9kg
	Tempo de carga	4 a 6 horas
	Numero de ciclos 300
Carregador	Especificações	Tensão de entrada 230V
		Tensão de saída 24V
Peso total da bicicleta		30Kg
Dimensão da bicicleta 187 x 62cm
Dimensão Pneus		26 x 1.95 polegadas

City 415 - City 425

Carga máxima		110 kg (utilizador + Carregador + bicicleta)
Velocidade máxima com < 25km/h
Autonomia 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km
Molorização	Motor eléctrico	DC Brushless
	Potência max	250W
	Tensão	36V
Bateria	Tipo	Litio
	Tensão	36V
	Capacidade 6,6 Ah / 13,2 Ah
	Peso	2,1 kg / 3,6 kg
	Tempo de carga	2,5-3h /5-6h
	Numero de ciclos 500-600
Carregador	Especificações	Tensão de entrada 230V
		Tensão de saída 36V
		City 415	City 425
Peso total da bicicleta (com Bateria 6,6 Ah)		25Kg	24Kg
Dimensão da bicicleta 175 x 62cm			170 x 62cm
Dimensão Pneus 26 x 1.75 polegadas			24 x 1.75 polegadas

City 515 - City 525

Carga máxima		110 kg (utilizador + Carregador + bicicleta)
Velocidade máxima com < 25km/h
Autonomia 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km
Motorização	Motor eléctrico	DC Brushless
	Potência max	250W
	Tensão	36V
Batería	Tipo	Litio
	Tensão	36V
	Capacidade 6,6 Ah / 13,2 Ah
	Peso	2,1 kg / 3,6 kg
	Tempo de carga	2,5-3h /5-6h
	Numero de ciclos 500-600
Carregador	Especificações	Tensão de entrada 230V
		Tensão de saída 36V
Peso total da bicicleta (com Bateria 6,6 Ah)		24.5Kg
Dimensão da bicicleta 179 x 62cm
Dimensão Pneus		26 x 1.75 polegadas

Sporty 455

Carga máxima		110 kg (utilizador + Carregador + bicicleta)
Velocidade máxima com < 25km/h
Autonomia 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km
Motorização	Motor eléctrico	DC Brushless
	Potência max	250W
	Tensão	36V
Bateria	Tipo	Litio
	Tensão	36V
	Capacidade 6,6 Ah / 13,2 Ah
	Peso	2,1 kg / 3,6 kg
	Tempo de carga	2,5-3h /5-6h
	Numero de ciclos 500-600
Carregador	Especificações	Tensão de entrada 230V
		Tensão de saída 36V
Peso total da bicicleta (com Bateria 6,6 Ah)		25Kg
Dimensão da bicicleta 180 x 62cm
Dimensão Pneus		28 x 1.50 polegadas

PL

- Nu utilizati o baterie deteriorata.
