INSTRUKCJA OBSŁUGI City 415 WAYSCRAL

1) Mocowanie elementów bezpieczeństwa

2) Regulacja siodełka i kierownicy

1) Wspomaganie pedałowania

2) Ogólna konserwacja

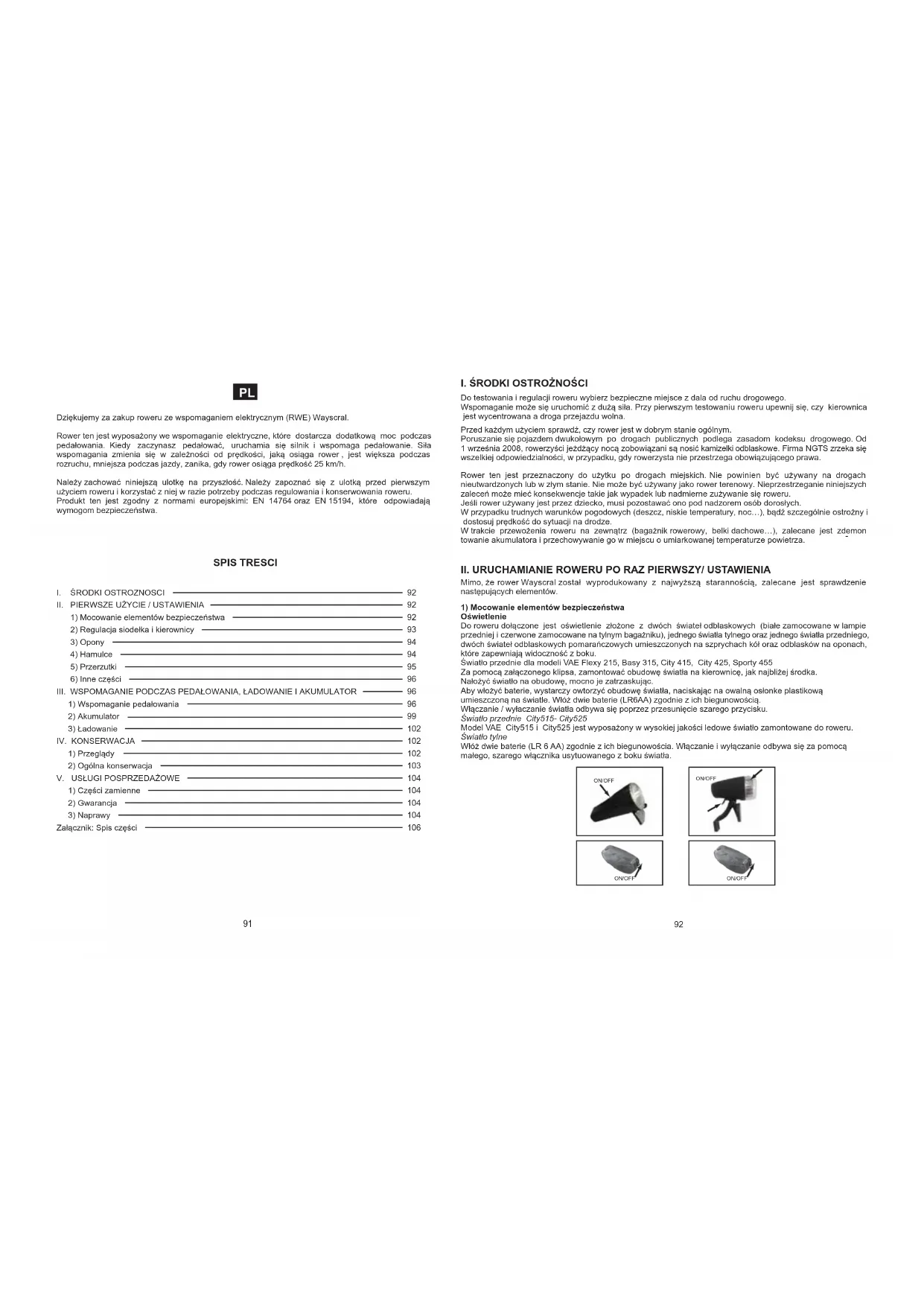

Załącznik: Spis części Dziękujemy za zakup roweru ze wspomaganiem elektrycznym (RWE) Wayscral. Rower ten jest wyposażony we wspomaganie elektryczne, które dostarcza dodatkową moc podczas pedałowania. Kiedy zaczynasz pedałować, uruchamia się silnik i wspomaga pedałowanie. Siła wspomagania zmienia się w zależności od prędkości, jaką osiąga rower , jest większa podczas rozruchu, mniejsza podczas jazdy, zanika, gdy rower osiąga prędkość 25 km/h. Należy zachować niniejszą ulotkę na przyszłość. Należy zapoznać się z ulotką przed pierwszym użyciem roweru i korzystać z niej w razie potrzeby podczas regulowania i konserwowania roweru. Produkt ten jest zgodny z normami europejskimi: EN 14764 oraz EN 15194, które odpowiadają wymogom bezpieczeństwa. SPIS TRESCI

I. ŚRODKI OSTROŻNOŚCI

Do testowania i regulacji roweru wybierz bezpieczne miejsce z dala od ruchu drogowego. Wspomaganie może się uruchomić z dużą siła. Przy pierwszym testowaniu roweru upewnij się, czy kierownica jest wycentrowana a droga przejazdu wolna. Przed każdym użyciem sprawdź, czy rower jest w dobrym stanie ogólnym. Poruszanie się pojazdem dwukołowym po drogach publicznych podlega zasadom kodeksu drogowego. Od 1 września 2008, rowerzyści jeżdżący nocą zobowiązani są nosić kamizelki odblaskowe. Firma NGTS zrzeka się wszelkiej odpowiedzialności, w przypadku, gdy rowerzysta nie przestrzega obowiązującego prawa. Rower ten jest przeznaczony do użytku po drogach miejskich. Nie powinien być używany na drogach nieutwardzonych lub w złym stanie. Nie może być używany jako rower terenowy. Nieprzestrzeganie niniejszych zaleceń może mieć konsekwencje takie jak wypadek lub nadmierne zużywanie się roweru. Jeśli rower używany jest przez dziecko, musi pozostawać ono pod nadzorem osób dorosłych. W przypadku trudnych warunków pogodowych (deszcz, niskie temperatury, noc…), bądź szczególnie ostrożny i dostosuj prędkość do sytuacji na drodze. W trakcie przewożenia roweru na zewnątrz (bagażnik rowerowy, belki dachowe…), zalecane jest zdemon

towanie akumulatora i przechowywanie go w miejscu o umiarkowanej temperaturze powietrza.

II. URUCHAMIANIE ROWERU PO RAZ PIERWSZY/ USTAWIENIA

Mimo, że rower Wayscral został wyprodukowany z najwyższą starannością, zalecane jest sprawdzenie następujących elementów.

1) Mocowanie elementów bezpieczeństwa

Oświetlenie Do roweru dołączone jest oświetlenie złożone z dwóch świateł odblaskowych (białe zamocowane w lampie przedniej i czerwone zamocowane na tylnym bagażniku), jednego światła tylnego oraz jednego światła przedniego, dwóch świateł odblaskowych pomarańczowych umieszczonych na szprychach kół oraz odblasków na oponach, które zapewniają widoczność z boku. Światło przednie dla modeli VAE Flexy 215, Basy 315, City 415, City 425, Sporty 455 Za pomocą załączonego klipsa, zamontować obudowę światła na kierownicę, jak najbliżej środka. Nałożyć światło na obudowę, mocno je zatrzaskując. Aby włożyć baterie, wystarczy owtorzyć obudowę światła, naciskając na owalną osłonke plastikową umieszczoną na światle. Włóż dwie baterie (LR6AA) zgodnie z ich biegunowością. Włączanie / wyłaczanie światła odbywa się poprzez przesunięcie szarego przycisku. Światło przednie City515- City525 Model VAE City515 i City525 jest wyposażony w wysokiej jakości ledowe światło zamontowane do roweru. Światło tylne Włóż dwie baterie (LR 6 AA) zgodnie z ich biegunowościa. Włączanie i wyłączanie odbywa się za pomocą małego, szarego włącznika usytuowanego z boku światła.A B max up

max up rys. 1 rys. 2 rys. 3 Flexy 215 Basy 315 City 415 Sporty 455 City 515/525 20*1.75 26*1.95 26*1.75 28*1.5(700*35C) 26*1.75 40-65 40-65 40-65 50-85 40-65 2,8-4,5 2,8-4,5 2,8-4,5 City 425 24*1.75 40-65 2,8-4,5 3,5-5,9 2,8-4,5 Dzwonek Dźwięk dzwonka jest słyszalny z odległości 50 m. Upewnij się, czy dzwonek umieszczony jest na kierownicy tak, by wygodnie się z niego korzystało.

2) Regulacja siodełka i kierownicy

Należy dopasować ustawienia roweru do budowy ciała jego użytkownika. Siodełko Siodełko ustawione jest na odpowiedniej wysokości, gdy w trakcie jazdy pięta spoczywa na pedale a noga prostuje się całkowicie, (rys. A). Podczas pedałowania, noga powinna być trochę zgięta (rys. B). Przy ustawieniu siodełka w jego najniższym położeniu, upewnij się, że nie dotyka ono żadnego elementu roweru, jak np. obudowy akumulatora. Nie należy też wysuwać podpórki siodełka ponad linię określającą maksimum wysunięcia. Kierownica Możliwe jest regulowanie zarówno nachylenia jak i wysokości kierownicy

Regulacja modeli VAE Flexy 215, Basy 315, City 415, City 425, Sporty 455 Aby wyregulować wysokość kierownicy, odkręć śrubę zaciskową za pomocą klucza imbusowego i podnieś podpórkę kierownicy do żądanej wysokości (rys. 1). Uważaj, by nie przekraczać linii zaznaczonej na podpórce kierownicy (linii maksymalnego wysunięcia). (rys. 3). Aby ustawić nachylenie kierownicy, odkręć przednią śrubę za pomocą klucza imbusowego (rys. 2). Regulacja modeli City515-City525 Odegnij blokadę przyciskając czarny guzik do przodu a potem odręć śrubę zaciskową za pomocą klucza imbusowego i wysuń rurę do żądanej wysokości. Aby dopasować nachylenie kierownicy, zdejmij blokadę i ustaw nachylenie kierownicy.

Należy sprawdzać systematycznie ciśnienie w kołach. Jeżdżeni rowerem na kołach nie dość lub nadmiernie napompowanych może zmniejszać wydajność jazdy, powodować przedwczesne zużywanie się roweru, uszkodzenia felgi i podnosić ryzyko spowodowania wypadku. Jeśli zauważysz nadmierne zużycie lub nacięcia na oponach, wymień je.

Prawa rączka steruje hamulcem tylnym, lewa rączka steruje hamulcem przednim. Zaleca się podzielenie siły hamowania w stosunku 60/40 pomiędzy hamulcem przednim i tylnym. Rower Wayscral może być wyposażony w 2 typy hamulców. Hamulce typu V Szczęki powinny zaciskać się poprawnie na obręczach. Klocki powinny pozostawać w równej odległości od obręczy (około 3mm). Stan obręczy ma duży wpływ na skuteczność hamowania. Zaleca się więc regularne czyszczenie obręczy koła. Przy maksymalnej mocy hamowania, rączki hamulca nie powinny dotykać kierownicy. W przeciwnym wypadku należy wyregulować hamulce. - System śrub pozwala na regulację siły hamowania, która zmienia się w zależności od stanu zużycia klocków hamulcowych. - Dzięki śrubie krzyżakowej z resorem możesz zredukować negatywne działanie zużytych klocków hamulcowych i zapewnić ich dobre ułożenie po obu stronach obręczy. Należy wymieniać zużyte klocki, gdy tylko zauważysz, że są nadmiernie zużyte. Ciśnienie Model Rozmiar PSI Bar Kask Noszenie kasku rowerowego jest zalecane, szczególnie dla dzieci. Gwarantuje zmniejszenie urazów głowy w razie upadku. Aby uzyskać więcej informacji, proszę pytać sprzedawców.95 96 1.Battery indicator 2.Timer: hh 3.Timer: mm 5.Speed area 8.Power assist walk 5.Speed unit 7.Distance unit 4.Power lever 6.Distance Tarcze hamulcowe Tarcze hamulcowe nie wymagają konserwacji. Należy dbać o to, by w trakcie konserwacji łańcucha lub przerzutek do tarcz bądź klocków hamulcowych nie przedostał się olej lub żaden smar.W przeciwnym wypadku należy je wymienić lub oczyścić ze smaru. Ostrzeżenie: W przypadku deszczu, droga hamowania jest wydłużona.

Rowery Wayscral mają od 3 do 8 przerzutek. Użyj prawego uchwytu, by zmienić prędkość. Im wyższy wskaźnik, tym większy jest opór przy pedałowaniu, i odwrotnie. Regulacja systemu przerzutek zewnętrznych ( Basy315, City 415 iSporty 455) Ustawianie prędkości odbywa się przez zmianę przełożeń przez przerzucanie łańcucha między zębatkami. Aby nie uszkodzić przerzutek, należy zawsze zmieniać biegi w trakcie jazdy. Regulacja systemu przerzutek wewnętrznych (Flexy 215, City 425, City 515 i City 525) Aby ustawić przerzutki wewnętrzne Shimano Nexus, należy na drugiej prędkości ustawić żółty znacznik pomiędzy dwoma kreskami na przerzutce.

III. WSPOMAGANIE PEDAŁOWANIA I AKUMULATOR

1) Wspomaganie pedałowania Flexy 215, Basy 315, City 415, City 425, Sporty 455

Wyświetlacz pozwala wybrać jednocześnie 1 z 3 trybów wspomagania do pedałowania i odczytać stan naładowania akumulatora. Możliwe są 3 tryby wspomagania : Low - Medium – High. Aby zmienić tryb, użyj przycisków + i - . Należy pamiętać, że im częściej używasz wspomagania, tym szybciej wyładowuje się akumulator. City515-City525 Wyświetlacz składa się z 2 elementów, ekranu LCD oraz rączki sterującej. Rączka składa się z 3 przycisków (Mode, strzałka do góry, strzałka do dołu). Wyświetlacz dla modeli City515 i City525 jest wielofunkcyjny: - (1) Wskaźnik naładowania akumulatora - (2 et 3) : Zegar - (4) Poziom wspomagania (1 à 5) - (5) Prędkość-km/h - (6) Przejechany dystans - (7) Dystans w km - (8) Wspomaganie przy ruszaniu (6km/h bez edałowania) - Kod usterki 6)Inne części Bagażnik VAE Wayscral są sprzedawane z dołączonym i przymocowanym już bagażnikiem. Jego maksymalne obciążenie to 25 kg (wyjąwszy Basy315:15kg) istnieje możliwość zamocowania fotelika dla dziecka lub przyczepki do tego modelu. Obciążenie bagażnika może wpływać na zachowanie roweru. Należy rozłożyć ciężar na bagażniku tak, by zachować jak najlepszą stabilność roweru. Bagaż powinien być solidnie przymocowany do bagażnika. Żaden element nie powinien zwisać z bagażnika. Należy też dbać, by nic nie mogło się wkręcić w tylne koło roweru. Bagaż nie powinien zasłaniać świateł rowerowych. Nóżka rowerowa Należy zawsze pamiętać, by przed ruszeniem podnieść nóżkę. Koło i silnik Po pierwszym miesiącu używania roweru, zalecane jest dokręcenie szprych. Uruchamianiu się silnika może towarzyszyć lekki hałas. Hałas może się nasilać przy większym obciążeniu roweru.97 98 Naciśnij na MODE, aby uruchomić wyświetlacz. Aby wyłączyć, przytrzymaj dłużej MODE. Naciśnij jednocześnie na « strzałkę w górę » i « strzałkę w dół » przez 3 sekundy, aby uruchomić « tryb ustawienia » Aby wprowadzić ustawienia, użyj « strzałka w górę » i « strzałka w dół ». Aby zatwierdzić, naciśnij MODE. Po zatwierdzeniu, przejdź do następnego ustawienia według kolejności jak poniżej : Ustawienia - Zegar : w trybie ustawień, ustaw godzinę i minuty. - Maksymalna prędkość Zgodnie z normami europejskimi, maksymalne wspomaganie dla modeli City515 i City525 ustawione jest na 25 km/h. Możesz ustawić maksymalną prędkość między 10 i 25 km/h. - Jednostka prędkości Możesz wybrać między MPH (mila/godz. ) lub Km/H (kilometr/ godz.). Jednostka, w której mierzony jest dystans, ustawia się automatycznie, w zależności od tego, czy wybrano MPH czy Km/h. - Srednica kół Aby oszacować przejechany dystans oraz prędkość, wyświetlacz musi znac rozmiar kół. Modele City515 i City 525 wyposażone są w koła 26 cali, więc wartość na wyświetlaczu to 26 cali. - Podświetlenie wyświetlacza : do wyboru są 3 tryby podświetlenia. Użycie - Prędkość (prędkość pedałowania, średnia prędkość, maksymalna prędkość) W chwili rozpoczęcia pedałowania, wyświetlacz automatycznie rozpocznie wskazywanie prędkości. Przytrzymaj « strzałkę w górę » w trakcie pedałowania, aby wyświetlić maksymalną prędkość (MAX). Naciśnij ponownie, aby wyświetlić średnią prędkość (AVG). - Poziom wspomagania Do wyboru masz 5 poziomów wspomagania. 1 to wspomaganie minimalne, 5 to wspomaganie maksymalne. Im wyższy jest poziom wspomagania, tym szybciej rozładowuje się akumulator. Użyj « strzałki w górę» i « strzałki w dół », aby zmienić poziom wspomagania. - Wspomaganieprzy ruszaniu Modele City515 i City525 są wyposażone w system wspomagania przy ruszaniu. Bez pedałowania, dzięki wspomaganiu silnika, rower osiągnie prędkość 6km/h. Ta funkcja będzie szczególnie przydatna na nierównym podłożu. Aby uruchomić tę funkcję, naciśnij dłużej na « strzałkę w dół ». - Podświetlenie wyświetlacza Przytrzymać « strzałkę w górę » i « mode w środku » przez 3 sekundy , aby uru chomić podświetlenie wyświetlacza. Postępować tak samo, aby wyłączyć podświetlenie. - Przejechany dystans (dystans aktualny, całkowity przejechany dystans) Naciśnij MODE, aby przejść z wyświetlania aktualnego dystansu (TRIP) do dystansu całkowitego (ODO). -Wskaźnik poziomu naładowania akumulatora Stan naładowania akumulatora wyświetla się na 6 poziomach. Autonomie 45km 35km 15km 25km Logo Flash Flash <6km <3km 80km 60km 20km 40km <10km <5km 36V 6,6Ah 36V 13,2Ah99 100

Zerowanie licznika Aby wyzerowac licznik, należy: - Nacisnąć Mode, aby uruchomić wyświetlacz - Naciskać « strzałka w górę » i « strzałka w dół » jednocześnie przez 3 sekundy - Nacisnąć Mode, aby otrzymać ekran jak poniżej - Nacisnąć « strzałka w dół » aby otrzymać TC-Y jak poniżej Przed wyjęciem akumulatora upewnij się, czy jest odblokowany. Dobrze włóż końcówkę do gniazda usytuowanego z tyłu akumulatora, obok rączki. - Zatwierdzić naciskając Mode

Porady podczas pierwszego użytkowania Podczas pierwszego ładowania, lądować akumulator przez 6 godz. Dostarczony akumulator jest naładowany minimalnie, CO 2 MIESIĄCE, NALEŻY WYKONAĆ MINIMALNE ŁADOWANIE 2 H. Flexy 215,City 415,City 425,Sporty 455,City 515 i City 525 Aby podłączyć, zdjąć plastikową osłonkę, chroniącą gniazdo. Podłączyć wtyczkę do gniazda elektrycznego i sprawdzić, czy światełko ledowe prostownika włącza się. Pełne ładowanie trwa 6-8 godzin. Po zakończeniu ładowania, odłącz prostownik z gniazda. Przy instalacji akumulatora na rowerze, pamiętaj o blokadzie. Basy 315 Aby odblokować akumulator, odchyl za pomocą dźwigni siodełko a następnie wyjmij zawleczkę. Teraz możesz wyjąć akumulator. Włóż klucz do blokady. Przekręć go w kierunku odwrotnie do kierunku wskazówek zegara, aby odblokować blokadę. Za pomocą rączki wyciągnij akumulator. Włóż dobrze końcówkę prostownika do gniazda znajdującego się u góry po prawej stronie akumulatora. Podłącz w tyczkę przewodu zasilającego do gniazdka elektrycznego i sprawdź, czy wszystko zostało poprawnie podłączone KEY

Rood: Oplading Groen : Opgeladen Zasięg działania akumulatora zależy od wielu czynników : - Wybór wspomagania - Waga użytkownika - Miejsce użytkowania roweru (teren płaski lub nierówny) - Ciśnienia powietrza w kołach - Wiatr - Siła pedałowania - Siła ruszania i częstotliwość przystanków - Temperatura na zewnątrz Ostrzeżenia Zalecane jest regularne ładowanie akumulatora, lub ładowanie go po każdym użyciu. Akumulator nie ma „funkcji zapamiętywania". Aby jak zwiększyć żywotność akumulatora, zalecane jest : - unikać nagrzanych miejsc (optymalna temperatura ładowania 20C) - pozostawiać akumulator do ostygnięcia przez 30 minut po zakończeniu używania roweru Ostrzeżenia : - Używać akumulatora tylko do tego roweru. - Do ładowania akumulatora używać tylko dołączonego prostownika - Ładować akumulator tylko w dobrze wywietrzonych pomieszczeniach. - Nie wystawiać akumulatora na działanie wysokich temperatur lub promieni słonecznych. - Nie demontować ani nie modyfikować akumulatora. - Nie pozwalać, by bieguny (+) i (-) akumulatora miały kontakt z metalowymi przedmiotami.. - Nie narażać akumulatora na kontakt z płynami. - Nie używać akumulatora, jeśli jest zniszczony lub uszkodzony. - Jeśli w czasie przewidzianym na naładowanie, ładowanie akumulatora nie jest pełne, zaprzestać ładowania. - Nie używać akumulatora, który wydziela zapach lub nagrzewa się w sposób inny niż zazwyczaj, lub gdy cokolwiek wydaje się odbiegać od normy. - Nie zostawiać akumulatora w zasięgu dzieci. - Ładować baterię przed i po każdej dłuższej przerwie w używaniu. Przestrzegać instrukcji zamieszczonych na etykiecie akumulatora. Kompletne ładowanie trwa od 4-6 godzin. Po zakończeniu ładowania, odłączyć prostownik z gniazda. Pamiętaj o zablokowaniu akumulatora przy montowaniu go na rowerze. Zasięg działania akumulatora Akumulator dociera się. Osiągnie pełny zakres po około 10 użyciach. Po naładowaniu akumulatora, zaleca się odczekać 20-30 minut do rozpoczęcia użytkowania go. Zasięg roweru Wayscral jest następujący : Flexy 215, City 415, City 425 ,Sporty 455 ,City 515 i City 525: Akumulator 36V6,6 Ah: 25-45 km Akumulator 36V13,2 Ah: 60-80 km Basy 315: 25-40km Batterie ołowiowych 24V 10 Ah Żywotność akumulatora Wydajność akumulatora może się obniżyć na skutek wielokrotnego ładowania. Jest to związane także ze sposobem użytkowania roweru. Ogólnie, zdolność energetyczna obniża się od 20 do 30% po 500 cyklach (ładowanie-rozładowanie) dla akumulatorów litowych oraz po 300 cyklach dla akumulatorów ołowiowych. Należy zwrócić zużyty akumulator do sklepu lub wyspecjalizowanych punktów pozyskiwania zużytych akumulatorów. W żadnym wypadku, nie wolno wyrzucać zużytego akumulatora do śmieci.

Należy używać wyłącznie ładowarki dołączonej do roweru. Podczas ładowania należy unikać wszelkiego kontaktu z wodą. W przypadku kontaktu wtyczki z wodą, wysuszyć ją starannie przed ponownym użyciem. Instrukcje bezpieczeństwa : - Przed użyciem przeczytać instrukcję obsługi. - Używać wewnątrz, nie wystawiać na działanie deszczu. - Nie narażać złączy na kontakt z metalowymi przedmiotami (ryzyko zwarcia). - Nie demontować ani nie modyfikować ładowarki. W razie problemów, oddać urządzenie do naprawy do wykwalifikowanego serwisu. - Przechowywać ładowarkę w dobrze wentylowanym i suchym miejscu. - Uwaga : Gazy wybuchowe. Przechowywać z dala od źródeł ognia. W trakcie ładowania zapewnić odpowiednią wentylację. - Nie używać ładowarki, jeśli przewód lub wtyczka nosi znamiona uszkodzenia. - Nie dotykać ładowarki mokrymi rękami. - Należy upewnić się, że urządzenie jest odpowiednio podłączone do sieci elektrycznej. - Odłączyć od zasilania przed włączeniem lub wyłączeniem akumulatora. - Nie dotykać akumulatora w trakcie ładowania (ryzyko poparzenia). - Nie umieszczać ładowarki na niestabilnym podłożu. - Nie przykrywać w trakcie ładowania (ryzyko przegrzania urządzenia). - Ładowarka przeznaczona do ładowania akumulatorów kwasowo- Litowy (wyjąwszy:Basy315:ołowiowych), nie ładować innego typu akumulatorów. - Nie stosować do baterii innych niż akumulatory. - To urządzenie nie powinno być używane przez osoby (również dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub intelektualnych lub osoby nieposiadające doświadczenia, chyba, że pozostają one pod nadzorem osób odpowiedzialnych za ich bezpieczeństwo lub zostały odpowiednio przeszkolone. - Dzieci nie powinny bawić się ładowarką. - Trzymać poza zasięgiem dzieci. Ten produkt nie jest zabawką. - Nie wystawiać ładowarki na działanie ciepła. - Nie zanurzać w wodzie. - Zewnętrzny elastyczny przewód nie jest wymieniany. W przypadku uszkodzenia przewodu, należy wyrzucić ładowarkę. IV KONSERWACJA

Uwaga : dla zapewnienia jak najdłuższej żywotności produktu oraz utrzymać rower w jak najlepszym stanie, należy odbywać systematycznie przeglądy. Pierwszy przegląd : po pierwszym miesiącu lub po pierwszych 150 km - Sprawdzanie mocowań elementów : korba, koło, mostek, pedały, sztyca siodełka. - Sprawdzanie działania układu napędowego i wspomagania. - Sprawdzenie regulacji hamulców - Sprawdzanie ciśnienia w kołach oraz centrowanie kół Raz do roku lub po każdych 2000km - Sprawdzanie poziomu zużycia (tarcze i klocki hamulcowe, łańcuch i zębatka, opony), - Kontrola łóżysk (osi suportu, koła, pedały), - Kontrola linek (hamulce, przerzutki), - Sprawdzenie świateł, - Sprawdzanie ciśnienia w kołach oraz centrowanie kół35-40 40-45 18-20 ≥25 2.5-4 5-7.5 18-20 18-20 40-50/25-35

2) Ogólna konserwacja

Własciwa i regularna konserwacja roweru zapewnia bezpieczeństwo jego użytkownika oraz wydłuża żywotność produktu. Należy systematycznie kontrolować elementy mechaniczne, aby w porę wymienić części zużyte lub mające nadmierne ślady użytkowania. Do bezpiecznego korzystania, należy regularnie sprawdzać stan hamulców i obręczy. Czyszczenie Należy czyścić pojazd za pomocą gąbki, letnią wodą z mydłem oraz wodą (nie spłukiwać woda pod ciśnieniem). Wyczyść boki obręczy oraz klocki hamulcowe za pomocą acetonu lub alkoholu. Należy pamiętać, by nie myć roweru wodą pod ciśnieniem.

W innych przypadkach, zalecany moment dokręcania zależy od rozmiaru śruby: M4: 2,5 à 4.0 N.m. , M5: 4.0 à 6.0 N.m. , M6: 6.0 à 7.5 N.m. Smarowanie Smarowanie elementów ruchomych jest bardzo ważne, gdyż pozwala zapobiegać korozji. Nalezy regularnie smarować łozysko kulkowe znajdujące się w piaście, łańcuch, przerzutki oraz linki . Do smarowania łańcucha oraz przerzutek należy używać specjalnego oleju. Do pozostałych części należy używać smaru. Regularne kontrole Dokręcanie śrub: manetki, korba, pedały, kierownica. Zalecane dociąganie śrub: Część Zalecenia szczególne Pedały+ korba Smarowanie Smarowanie Korba+ oś suportu Dokręcenia kierownicy Układ napędowy Manetki hamulca Szczęki hamulcowe Siodełko Zacisk sztycy podsiodełkowej Koło + silnik/ koło bez silnika Bagażnik Zalecany moment dokręcania (NM) V SAV

Poszczególne części zamienne są elementami standardowymi. Przed wymianą sprawdzić, czy nowe części pasują do roweru. Uwaga: Jak każdy element mechaniczny, rower również narażony jest na wysokie naprężenia i zużywa się. Różne materiały i elementy mogą różnie reagować na zużycie lub zmęczenie materiału. Jeśli przewidywany okres użytkowania dla danego składnika został przekroczony, istnieje ryzyko jego złamania przy uderzeniu, a to może spowodować obrażenia kierującego rowerem. Pęknięcia, zarysowania i przebarwienia w miejscach narażonych na duże obciążenia oznaczają, że składnik przekroczył czas jego użytkowania i należy go wymienić.

Producent dołożył wszelkich starań, aby produkt spełniał Państwa oczekiwania i dawał pełną satysfakcję. Jeśli jednak produkt posiada jakieś usterki, mogą Państwo skorzystać z gwarancji handlowej, która licząc od daty zakupu wynosi :

• 1 rok na części, za wyjątkiem części zużywających się (opony, dętki, klocki hamulcowe, rączki kierownicy, siodełko, linki).

• 2 lata na akumulator litowy i 6 miesięcy dla akumulatorów ołowiowych. Zużyty akumulator należy zwrócić do sklepu, gdzie będzie odzyskany. Aby skorzystać z gwarancji, klient powinien przedstawić sprzedawcy wadliwy produkt oraz paragon kasowy lub fakturę potwierdzającą zakup. Gwarancja ta jest ważna w kraju zakupu i obejmuje wszyskie wady produktu uniemożliwiające jego normalne użytkowanie. Gwarancja nie obejmuje wad związanych ze złym użytkowaniem roweru lub nieprzestrzeganiem zaleceń producenta. Gwarancja nie obejmuje również ormalnego zużycia części, związanego z uzytkowaniem pojazdu. Gwarancji udziela : contact: www.norauto.com. Niniejsza gwarancja handlowa nie ogranicza w żaden sposób prawa kupującego do dochodzenia gwarancji z tytułu ukrytych wad lub niezgodności produktu z normami obowiązującymi w danym kraju, Więcej informacji w przepisach obowiązujących na terenie danego kraju.

Akumulator litowy Pomarańczowa dioda prostownika nie świeci się podczas ładowania: Sprawdzić, czy podłączenia zostały poprawnie wykonane. Pomarańczowa dioda nie zmienia się w zieloną. Wyłącz zasilanie, po 5 sekundach podłącz do zasilania sektorowego, ładowanie może się kontynuować. Pomarańczowe światełko zmienia się natychmiast w zielone. Sprawdź, czy akumulator jest całkowicie naładowany. Wyskoczyły bezpieczniki. Nigdy nie demontować. W przypadku problemów, oddać urządzenie do wykwalifikowanego serwisanta (T3.15A/250V). Akumulator ołowiowy Czerwona dioda prostownika nie świeci się podczas ładowania. - Sprawdź, czy podłączenia zostały poprawnie wykonane. Czerwone światełko diody prostownika nie zmienia się na zielone. - Odłacz zasilanie, po 5 sekundach podłącz zasilanie sektorowe, ładowanie może się kontynuować. Czerwone światełko diody prostownika zmienia się natychmiast na zielone. - Sprawdź, czy akumulator jest w pełni naładowany. Wyskoczyły bezpieczniki. Nigdy nie demontować. W przypadku problemów, oddać urządzenie do wykwalifikowanego serwisanta (T2A/250V). Co 3 lata lub po każdych 6000km - Kontrola układu napędowego (łańcuch, wolnobieg rowerowy, korba), - Wymiana opon - Kontrola zużycia kół (szprychy, felgi) - Sprawdzanie ciśnienia w kołach oraz centrowanie kół - Wymiana klocków hamulcowych - Kontrola funkcji elektrycznych

Usterka akumulatora - Sprawdź, czy akumulator jest naładowany - Sprawdź, czy akumulator jest podłączony. Jeśli akumulator udaje się zablokować, to znaczy, ze jest dobrze zamontowany. - Sprawdź bezpieczniki

Dysfunkcja silnika - podłączenie silnik - przerzutka - 3 przewody przekazują impulsy z kontrolera do silnika i na odwrót. Kod usterki 23 oznacza, że jeden z przewodów nie działa poprawnie. - Skontaktuj się ze sprzedawcą

Dysfunkcja silnika - czujnik magnetyczny Jeden z 3 czujników pozwalających na wykrycie położenia silnika poprzez zmiany pola magnetycznego nie działa poprawnie. - Skontaktuj się ze sprzedawcą

Dysfunkcja czujnika hamulca - Przy każdym hamowaniu, silnika automatycznie się wyłącza. Jeden z czujników jest uszkodzony. - Skontaktuj się ze sprzedawcą

Problem wyświetlacza/ pedałowania - Skontaktuj się ze sprzedawcą Rozwiązanie Załącznik : spis części

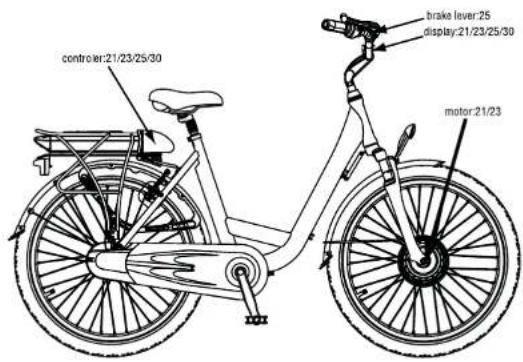

(1) Uchwyt hamulcowy (2) Dźwignia zmiany biegów (3) Dzwonek (4) Uchwyt kierownicy (5) Światło przednie (6) Wyświetlacz (7) Mostek (8) Amortyzator przedni (9) Hamulce typu V (10) Opona (11) Silnik (12) Zawór obręczy (13) Podpórka boczna/ nóżka (14) Pedał (15) Osłona łańcucha (16) Łańcuch (17) Światło tylne (18) Akumulator (19) Bagażnik (20) Kontrolka Flexy 215

Maksymalne obciążenie 110 kg (użytkownik + ładunek + rower) Prędkość maksymalna ze wspomaganiem < 25km/h Zasięg 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km Waga całkowia (z akumulatorem 6,6 Ah) 20Kg Wymiary roweru 145 x 58cm 80 x 40cm (wymiary roweru po złożeniu) Rozmiar opon 20 x 1.75 cali Napęd Silnik elektryczny Moc maksymalna Napięcie DC Bezszczotkowy 250W 36V Akumulator Typ Litowy Napięcie 36V Pojemność 6,6 Ah / 13,2 Ah Ciężar 2,1 kg / 3,6 kg Czas ładowania 2,5-3h / 5-6h Liczba cykli 500-600 Specyfikacja Napięcie wejściowe 230V Napięcie wyjściowe 36V Prostownik107 108 Basy 315 W415-425 Maksymalne obciążenie 110 kg (użytkownik + ładunek + rower) Prędkość maksymalna ze wspomaganiem < 25km/h Zasięg 25-40km Waga całkowia 30Kg Wymiary roweru 187 x 62cm Rozmiar opon 26 x 1.95 cali Napęd Silnik elektryczny Moc maksymalna Napiecie DC Bezszczotkowy 250W 24V Akumulator Typ Ołowiowy Napięcie 24V Pojemność 10Ah Ciężar 9kg Czas ładowania

Liczba cykli 300 Specyfikacja Napięcie wejściowe 230V Napięcie wyjściowe 24V Prostownik City 515-City525 Sporty 455 Maksymalne obciążenie 110 kg (użytkownik + ładunek + rower) Prędkość maksymalna ze wspomaganiem < 25km/h 25-45km / 60-80km Waga całkowita (z akumulatorem 6,6 Ah) 25Kg Wymiary roweru 175 x 62cm Rozmiar opon 26 x 1.75 cali 24Kg 170 x 62cm 24 x 1.75 cali Napęd Silnik elektryczny Moc maksymalna Napięcie DC Bezszczotkowy 250W 36V Akumulator Typ Litowy Napięcie 36V Pojemność 6,6 Ah / 13,2 Ah Ciężar 2,1 kg / 3,6 kg Czas ładowania 2,5 -3 h /5-6h Liczba cykli 500-600 Specyfikacja Napięcie wejściowe 230V Napięcie wyjściowe 36V Prostownik City 415 City 425 Zasięg 36V 6,6Ah / 36V 13,2Ah Maksymalne obciążenie 110 kg (użytkownik + ładunek + rower) Prędkość maksymalna ze wspomaganiem < 25km/h 25-45km / 60-80km Waga całkowita (z akumulatorem 6,6 Ah) 24.5Kg Wymiary roweru 179 x 62cm Rozmiar opon 26 x 1.75 cali Napęd Silnik elektryczny Moc maksymalna Napięcie DC Bezszczotkowy 250W 36V Akumulator Typ Litowy Napięcie 36V Pojemność 6,6 Ah / 13,2 Ah Ciężar 2,1 kg / 3,6 kg Czas ładowania 2,5 -3 h /5-6h Liczba cykli 500-600 Specyfikacja Napięcie wejściowe 230V Napięcie wyjściowe 36V Prostownik Zasięg 36V 6,6Ah / 36V 13,2Ah Maksymalne obciążenie 110 kg (użytkownik + ładunek + rower) Prędkość maksymalna ze wspomaganiem < 25km/h 25-45km / 60-80km Waga całkowita (z akumulatorem 6,6 Ah) 25Kg Wymiary roweru 180 x 62cm Rozmiar opon 28 x 1.50 cali Napęd Silnik elektryczny Moc maksymalna Napięcie DC Bezszczotkowy 250W 36V Akumulator Typ Litowy Napięcie 36V Pojemność 6,6 Ah / 13,2 Ah Ciężar 2,1 kg / 3,6 kg Czas ładowania 2,5 -3 h /5-6h Liczba cykli 500-600 Specyfikacja Napięcie wejściowe 230V Napięcie wyjściowe 36V Prostownik Zasięg 36V 6,6Ah / 36V 13,2Ah109
