| Typ produktu | Rowery elektryczne (wspomaganie pedałowania) |
| Marka | Wayscral |
| Model | City 425 |
| Wymiary (Dł. x szer.) | 170 x 62 cm |
| Masa całkowita (z baterią 6,6 Ah) | 24 kg |
| Maksymalne obciążenie | 110 kg (użytkownik + ładunek + rower) |
| Maksymalna prędkość z asystą | < 25 km/h |
| Zasięg | 25–45 km (bateria 6,6 Ah) / 60–80 km (bateria 13,2 Ah) |
| Silnik | Silnik elektryczny bezszczotkowy DC, 250 W |
| Bateria | Litowa, 36 V, 6,6 Ah lub 13,2 Ah |
| Czas ładowania baterii | 2,5–3 h (6,6 Ah) / 5–6 h (13,2 Ah) |
| Rozmiar opon | 24 × 1,75 cala |
| Zalecane ciśnienie w oponach | 40–65 PSI (2,8–4,5 bara) |
| Hamulce | Hamulce V-brake (szczęki na obręcz) |
| Tryby asysty | 3 tryby: Low, Medium, High |
| Oświetlenie przednie | Reflektor przedni na baterie (2 × LR6 AA) |
| Oświetlenie tylne | Światło tylne na baterie (2 × LR6 AA) |
| Nośność bagażnika | Maksymalnie 25 kg |
| Konserwacja | Czyszczenie gąbką i wodą z mydłem, unikać myjki ciśnieniowej; regularne smarowanie łańcucha i łożysk |
| Gwarancja na ramę | Dożywotnia |
| Gwarancja na silnik | 2 lata |
| Gwarancja na baterię | 2 lata (litowa) |
| Cięści eksploatacyjne | Opony, dętki, klocki hamulcowe, uchwyty, siodełko, linki |
Często zadawane pytania - City 425 WAYSCRAL
Pytania użytkowników dotyczące City 425 WAYSCRAL
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Rower elektryczny w formacie PDF za darmo! Znajdź swoją instrukcję City 425 - WAYSCRAL i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. City 425 marki WAYSCRAL.

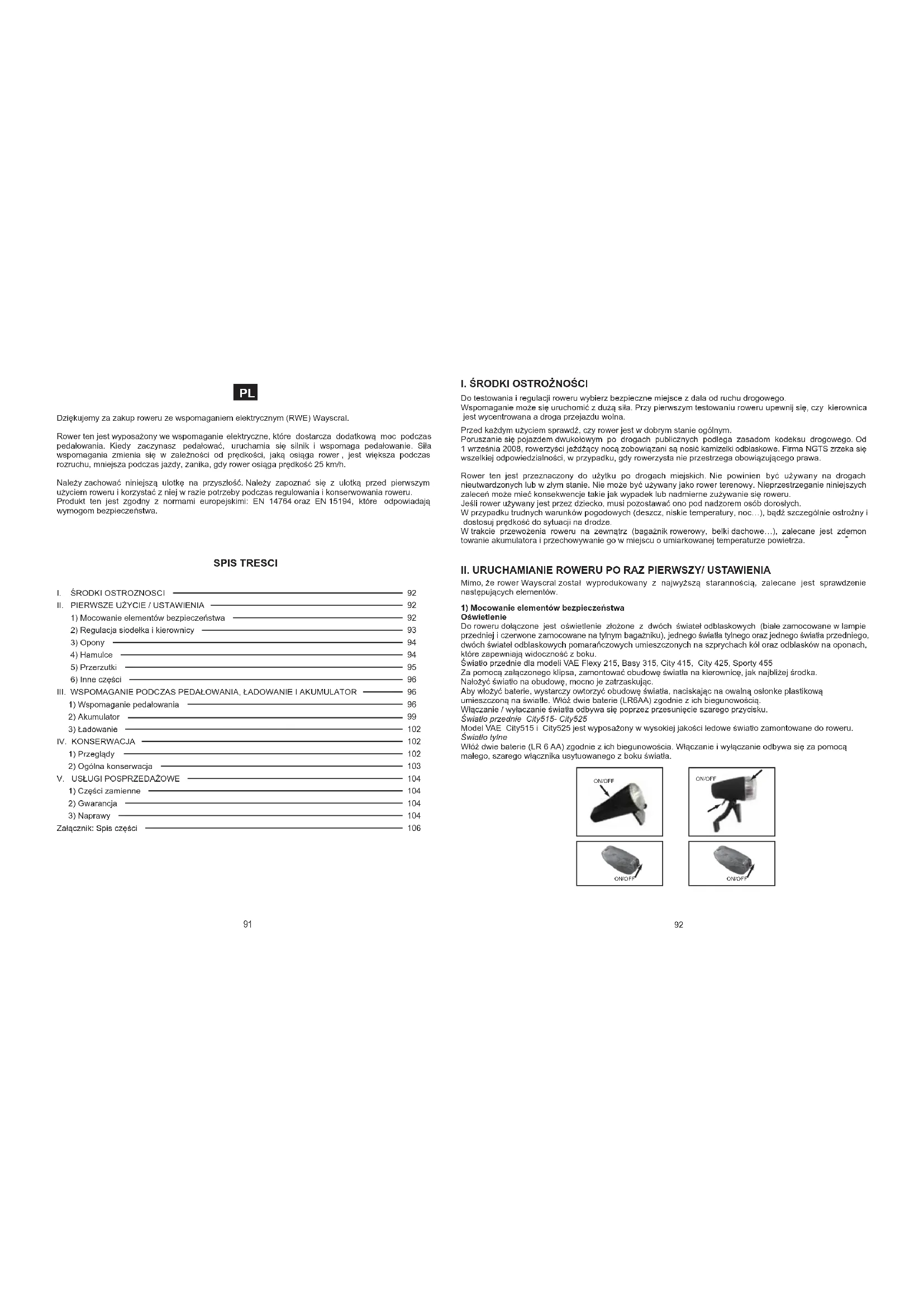

INSTRUKCJA OBSŁUGI City 425 WAYSCRAL
Dziękujemy za zakup roweru ze wspomaganiem elektrycznym (RWE) Wayscral.
Rower ten jest wyposażony we wspomaganie elektryczne, które dostarcza dodatkową moc podczas pedałowania. Kiedy zaczynasz pedałować, uruchamia się silnik i wspomaga pedałowanie. Siła wspomagania zmienia się w zależności od prędkości, jaką osiąga rower, jest większa podczas rozruchu, mniejsza podczas jazdy, zanika, gdy rower osiąga prędkość 25 km/h.
Należy zachować niniejszą ulotkę na przyszłość. Należy zapoznać się z ulotką przed pierwszym użyciem roweru i korzystać z niej w razie potrzeby podczas regulowania i konserwowania roweru. Produkt ten jest zgodny z normami europejskimi: EN 14764 oraz EN 15194, które odpowiadają wymogom bezpieczeństwa.
SPIS TRESCI
I. ŚRODKI OSTROZNOSCI 92
II. PIERWSZE UŻYCIE / USTAWIENIA 92
1) Mocowanie elementów bezpieczeństwa 92
2) Regulacja słodelka i kierownicy 93
3) Opony 94
4) Hamulce 94
5) Przerzutki 95
6) Inne części 96
III. WSPOMAGANIE PODCZAS PEDAŁOWANIA, ŁADOWANIE I AKUMULATOR — 96
1) Wspomaganie pedalowania 96
2) Akumulator 99
3) Ładowania 102
IV. KONSERWACJA 102
1) Przeglady 102
2) Ogólna konserwacja 103
V. USŁUGI POSPRZEDAŻOWE 104
1) Części zamienne 104
2) Gwarancja 104
3) Naprawy 104
Załącznik: Spis części 106
I. ŚRODKI OSTROŻNOŚCI
Do testowania i regulacji roweru wybierz bezpieczne miejsce z dala od ruchu drogowego.
Wspomaganie może się uruchomić z dużą siła. Przy pierwszym testowaniu roweru upewnij się, czy kierownica jest wycentrowana a droga przejazdu wolna.
Przed każdym użyciem sprawdź, czy rower jest w dobrym stanie ogólnym.
Poruszanie się pojazdem dwukołowym po drogach publicznych podlega zasadom kodeksu drogowego. Od 1 września 2008, rowerzyści jeźdźący nocą zobowiązani są nosić kamizelki odblaskowe. Firma NGTS rzeka się wszelkiej odpowiedzialności, w przypadku, gdy rowerzysta nie przestrzega obowiązującego prawa.
Rower ten jest przeznaczony do użytku po drogach miejskich. Nie powinien być używany na drogach nieutwardzonych lub w złym stanie. Nie może być używany jako rower terenowy. Nieprzestrzeganie niniejszych zaleceń może mieć konsekwencie takie jak wypadek lub nadmierne zużywanie się roweru. Jeśli rower używany jest przez dziecko, musi pozostawać ono pod nadzorem osób dorosłych.
W przypadku lrudnych warunków pogodowych (deszcz, niskie temperatury, noc...), bądź szczególnie ostrożny i dostosuj prędkość do sytuacji na drodze.
W trakcie przewożenia roweru na zewnątrz (bagażnik rowerowy, belki dachowe...), zalecane jest zdemon towanie akumulatora i przechowywanie go w miejscu o umiarkowanej temperaturze powietrza.
II. URUCHAMIANIE ROWERU PO RAZ PIERWSZY/ USTAWIENIA
Mimo, że rower Wayscral został wyprodukowany z najwyższą starannością, zalecane jest sprawdzenie następujących elementów.
1) Mocowanie elementów bezpieczeństwa
Oświetlenie
Do roweru dołączone jest oświetlenie złożone z dwóch świateł odblaskowych (białe zamocowane w lampie przedniej i czerwone zamocowane na tylnym bagażniku), jednego światła tylnego oraz jednego światła przedniego, dwóch świateł odblaskowych pomarańczowych umieszczonych na szprychach kół oraz odblasków na oponach, które zapewniają widoczność z boku.
Światło przednie dla modeli VAE Flexy 215, Basy 315, City 415, City 425, Sporty 455
Za pomocą załączonego klipsa, zamontować obudowę światła na kierownicę, jak najbliżej środka.
Nałożyć światło na obudowę, mocno je zatrzaskując.
Aby włożyć baterie, wystarczy owtorzyć obudowę światła, naciskając na owalną osłonke plastikową
umieszczoną na światłe. Włoż dwie balerie (LR6AA) zgodnie z ich biegunowością.
Włączanie / wyłączanie światła odbywa się poprzez przesunięcie szarego przycisku.
Światło przednie City515- City525
Model VAE City515 i City525 jest wyposażony w wysokiej jakości ledowe światło zamontowane do roweru.
Swiatło tyline
Włóż dwie baterie (LR 6 AA) zgodnie z ich biegunowość. Włączanie i wyłączanie odbywa się za pomocą małego, szarego włącznika usytuowanego z boku światła.
Kask
Noszenie kasku rowerowego jest zalecane, szczególnie dla dzieci.
Gwarantuje zmniejszenie urazów głowy w razie upadku. Aby uzyskać więcej informacji, proszę pytać sprzedawców.
Dzwonek
Dźwięk dzwonka jest słyszalny z odległości 50 m.
Upewnij się, czy dzwonek umieszczony jest na kierownicy tak, by wygodnie się z niego korzystało.
2) Regulacja siodelka i kierownicy
Należy dopasować ustawienia roweru do budowy ciała jego użytkownika.
Siodelko
Słodelko ustawione jest na odpowiedniej wysokości, gdy w trakcie jazdy pleta spoczywa na pedale a noga prosluje się całkowicie, (rys. A). Podczas pedałowania, noga powinna być trochę zgięta (rys. B).
Przy ustawieniu siodelka w jego najniższym położeniu, upewnij się, że nie dotyka ono żadnego elementu roweru, jak np. obudowy akumulatora. Nie należy też wysuwać podpórki siodelka ponad linię określającą maksimum wysunięcia.
Kierownica
Możliwe jest regulowanie zarówno nachylenia jak i wysokości kierownicy
Regulacja modeli VAE Flexy 215, Basy 315, City 415, City 425, Sporty 455
Aby wyregulować wysokość kierownicy, odkręć śrubę zaciskową za pomocą klucza imbusowego i podnieś podpórkę kierownicy do żądanej wysokości (rys. 1).
Uważaj, by nie przekraczać linii zaznaczonej na podpórze kierownicy (linii maksymalnego wysunięcia). (rys. 3).
Aby ustawić nachylenie kierownicy, odkręć przednią śrubę za pomocą klucza imbusowego (rys. 2).
Odegnij blokadę przyciskając czamy guzik do przodu a potem odręć śrubę zaciskową za pomocą klucza imbusowego i wysuń rurę do żądanej wysokości.
Aby dopasować nachylenie kierownicy, zdejmij blokadę i ustaw nachylenie kierownicy.
Należy sprawdzać systematycznie ciśnienie w kolach.
Jeżdżeni rowerem na kołach nie dość lub nadmiernie napompowanych może zmniejszać wydajność jazdy, powodować przedwczesne zużywanie się roweru, uszkodzenia felgi i podnosić ryzyko spowodowania wypadku.
Jeśli zauważysz nadmieme zużycie lub nacięcia na oponach, wymień je.
| Cisnienie | |||
| Model Rozmiar PSI Bar | |||
| Flexy 215 | 20*1.75 | 40-65 | 2,8-4.5 |
| Basy 315 | 26*1.95 | 40-65 | 2,8-4.5 |
| City 415 | 26*1.75 | 40-65 | 2,8-4.5 |
| City 425 24* | .75 40-65 2,8-4,5 | ||
| Sporty 455 | 28*1.5(700*35C) | 50-65 | 3,5-5.9 |
| City 515/525 | 26*1.75 | 40-65 | 2,8-4.5 |
4) Hamulce
Prawa rączka steruje hamulcem tylnym, lewa rączka steruje hamulcem przednim. Zaleca się podzielenie siły hamowania w stosunku 60/40 pomiędzy hamulcem przednim i tylnym.
Rower Wayscral może być wyposażony w 2 typy hamulców.
Hamulce typu V
Szczęki powinny zaciskać się poprawnie na obręczach. Kłocki powinny pozostawać w różnej odległości od obręczy (około 3mm). Stan obręczy ma duże wpływ na skuteczność hamowania. Zaleca się więc regulame czyszczenie obręczy koła. Przy maksymalnej mocy hamowania, rączki hamulca nie powinny dotykać kierownicy. W przeciwnym wypadku należy wyregułować hamulce.
- System śrub pozwala na regulację siły hamowania, która zmienia się w zależności od stanu zużycia klocków hamulcowych.
- Dzięki śrubie krzyżakowej z resorem możesz zredukować negatywne działanie zużytych klocków hamulcowych i zapewnić ich dobre ułożenie po obu stronach obręczy. Należy wymieniać zużyte klocki, gdy tylko zauważysz, że są nadmiennie zużyte.
Tarcze hamulcowe
Tarcze hamulcowe nie wymagają konserwacji. Należy dbać o to, by w trakcie konserwacji łańcucha lub przerzutek do tarcz bądź kłocków hamulcowych nie przedostał się olej lub zaden smar. W przeciwnym wypadku należy je wymienić lub oczyścić ze smaru.
Ostrzeżenie: W przypadku deszczu, droga hamowania jest wydłużona.
Rowery Wayscral mają od 3 do 8 przerzutek.
Użyj prawego uchwytu, by zmienić prędkość. Im wyższy wskaźnik, tym większy jest opór przy pedałowaniu, i odwrotnie.
Regulacja systemu przerzutek zewnętrznych (Basy315, City 415 iSporty 455)
Ustawianie prędkości odbywa się przez zmianę przełożení przez przerzucanie łańcucha między
Aby nie uszkodzić przerzutek, należy zawsze zmieniać biegi w Irakcie jazdy. zębatkami.
Regulacja systemu przerzutek wewnętrznych (Flexy 215, City 425, City 515 i City 525)
Aby ustawić przerzutki wewnętrzne Shimano Nexus, należy na drugiej prędkości ustawić żółty znacznik pomiędzy dwoma kreskami na przerzutce.
VAE Wayscrał są sprzedawane z dołączonym i enzymocowanym już bagaźnikiem. Jego maksymalne obciążenie to 25 kg (wyjawszy Basy315:15kg) istnieje możliwość zamocowania folelika dla dziecka lub przyczepki do tego modelu. Obciążenie bagaźnika może wpływać na zachowanie roweru. Należy rozłożyć ciężar na bagaźniku tak, by zachować jak najlepszą stability roweru. Bagaż powinien być solidniezymocowany do bagaźnika. Żaden element nie powinien zwiść z bagaźnika. Należy też dbać, by nic nie mogło się wkręć w tyline koło roweru. Bagaż nie powinien zasłańć świateł rowerowych.
Nożka rowerowa
Należy zawsze pamiętać, by przed ruszeniem podnieść nóżkę.
Koło i silnik
Po pierwszym miesiącu używania roweru, zalecane jest dokręcenie szprych.
Uruchamianiu się silnika może towarzyszyć lekki hałas. Hałas może się nasilać przy większym obciążeniu roweru.
III. WSPOMAGANIE PEDALOWANIA I AKUMULATOR
1) Wspomaganie pedałowania Flexy 215, Basy 315, City 415, City 425, Sporty 455
Wyświetlacz pozwala wybrać jednocześnie 1 z 3 trybów wspomagania do pedałowania i odczytać stan naładowania akumulatora. Możliwe są 3 tryby wspomagania : Low - Medium – High. Aby zmienić tryb, użyj przycisków + i - .
Należy pamiętać, że im częściej używasz wspomagania, tym szybciej wyładowuje się akumulator.
City515-City525
Wyświetlacz składa się z 2 elementów, ekranu LCD oraz rączki sterującej. Rączka składa się z 3 przycisków (Mode, strzałka do góry, strzałka do dołu).
Wyświetlacz dla modeli City515 i City525 jest wielofunkcyjny:
- (1) Wskaźnik naładowania akumulatora
- (2 et 3) : Zegar
- (4) Poziom wspomagania (1 à 5)
- (5) Predkość-km/h
- (6) Przelechany dvstans
- (7) Dyslans w km
- (8) Wspomaganie przy ruszaniu (6km/h bez edalowania)
- Kod usterki
Naciśnij na MODE, aby uruchomić wyświetlacz. Aby wyłączyć, przytrzymaj dłużej MODE.
Naciśnij jednocześnie na « strzałkę w góre » i « strzałkę w dół » przez 3 sekundy, aby uruchomić « tryb ustawienia »
Aby wprowadzić ustawienia, użyj « strzałka w górę » i « strzałka w dół ». Aby zatwierdzić, naciśnij MODE. Po załwierdzeniu, przejdź do następnego ustawienia według kolejności jak poniżej :
Ustawienia
- Zegar : w trybie ustawień, ustaw godzinę i minuty.
- Maksymalna prędkość
Zgodnie z normami europejskimi, maksymalne wspomaganie dla modeli City515 i City525 ustawione jest na 25 km/h.
Możesz ustawić maksymalną prędkość między 10 l 25 km/h.
- Jednostka prędkości
Możesz wybrać między MPH (mila/godz.) lub Km/H (kilometr/godz.). Jednostka, w której mierzony jest dystans, ustawia się automatycznie, w zależności od tego, czy wybrano MPH czy Km/h.
- Srednica kół
Aby oszacować przejechany dystans oraz prędkość, wyświetlacz musi znac rozmiar kół.
Modele City515 i City 525 wyposażone są w koła 26 cali, więc wartość na wyświetlaczu to 26 cali.
- Podświetlenie wyświetlacza : do wyboru są 3 tryby podświetlenia.
Użycie
- Prędkość (prędkość pedałowania, średnia prędkość, maksymalna prędkość)
W chwili rozpoczęcia pedałowania, wyświetlacz automatycznie rozpocznie wskazywanie prędkości. Przytrzymaj « strzałkę w górę » w trakcie pedałowania, aby wyświetlić maksymalną prędkość (MAX). Naciśnij ponownie, aby wyświetlić średnią prędkość (AVG).
- Poziom wspomagania
Do wyboru masz 5 poziomów wspomagania.
1 to wspomaganie minimalne, 5 to wspomaganie maksymalne. Im wyższy jest poziom wspomagania, tym szybciej rozładowuje się akumulator. Użyj
« strzałki w górę » i « strzałki w dół », aby zmienić poziom wspomagania.
- Wspomaganieprzy ruszaniu
Modele City515 i City525 są wyposażone w system wspomagania przy ruszaniu.
Bez pedałowania, dzięki wspomaganiu silnika, rower osiągnie prędkość 6km/h.
Ta funkcja będzie szczególnie przydalna na nierównym podłożu. Aby uruchomić tę funkcję, naciśnij dłużej na
« strzałkę w dół ».
- Podświetlenie wyświetlacza
Przytrzymać « strzalkę w górę » i « mode w środku » przez 3 sekundy, aby uru chomić podświetlenie wyświetlacza. Postepować tak samo, aby wyłączyć podświetlenie.
- Przejechany dystans (dystans aktualny, całkowity przejechany dystans)
Naciśnij MODE, aby przejść z wyświetlania aktualnego dystansu (TRIP) do dystansu całkowitego (ODO). -Wskażnik poziomu naładowania akumulatora
Stan naładowania akumulatora wyświetla się na 6 poziomach.
| Logo | Autonomie | |
| 36V 6,6Ah | 36V 13,2Ah | |
| ±45km | ±80km | |
| ±35km | ±60km | |
| ±25km | ±40km | |
| ±15km | ±20km | |
| Flash | <6km | <10km |
| Flash | <3km | <5km |
Zerowanie licznika
Aby wyzerowac licznik, należy:
- Nacisnąć Mode, aby uruchomić wyświetlacz
- Naciskać « strzałka w górę » i « strzałka w dół » jednocześnie przez 3 sekundy
- Nacisnąć Mode, aby otrzymać ekran jak poniżej
- Nacisnąć « strzałka w dół » aby otrzymać TC-Y jak poniżej
- Zatwierdzić naciskając Mode
2) Akumulator
Porady podczas pierwszego użytkowania
Podczas pierwszego ładowania, łądować akumulator przez 6 godz. Dostarczony akumulator jest naładowany minimalnie, CO 2 MIESIĄCE, NALEŻY WYKONAĆ MINIMALNE ŁADOWANIE 2 H.
Flexy 215, City 415, City 425, Sporty 455, City 515 i City 525
Przed wyjęciem akumulatora upewnij się, czy jest odblokowany. Dobrze włóż końcówkę do gniazda usytuowanego z tyłu akumulatora, obok rączki.
Po zakończeniu ładowania, odłącz prostownik z gniazda. Przy instalacji akumulatora na rowerze, pamiętaj o blokadzie.
Basy 315
Aby odblokować akumulator, odchyl za pomocą dźwigni siodelko a następnie wyjmij zawleczkę. Teraz możesz wyjąć akumulator.
Włóż klucz do blokady. Przekręć go w kierunku odwrotnie do kierunku wskazówek zegara, aby odblokować blokadę. Za pomocą rączki wyciągnii akumulator. Włóż dobrze końcówke prostownika do gniazda znajdującego się u góry po prawej stronie akumulatora. Podłącz w tyczkę przewodu zasilającego do gniazdka elektrycznego i sprawdź, czy wszystko zostało poprawnie podłączone
Po zakończeniu ładowania, odłączyć prostownik z gniazda.
Pamiętaj o zablokowaniu akumulatora przy montowaniu go na rowerze.
Zasięg działania akumulatora
Akumulator dociera się. Osiągnie pełny zakres po około 10 użyciach. Po naładowaniu akumulatora,
zaleca się odczekać 20-30 minut do rozpoczęcia użytkowania go.
Zasięg roweru Wayscral jest następujący
Flexy 215, City 415, City 425, Sporty 455, City 515 i City 525:
Akumulator 36V6,6 Ah: 25-45 km Akumulator 36V13,2 Ah: 60-80 km
Basy 315: 25-40km Batterie ołowiiowych 24V 10 Ah
Zasięg działania akumulatora zależy od wielu czynników :
- Wybór wspomagania
- Waga użytkownika
- Miejsce użytkowania roweru (teren płaski lub nierówny)
- Ciśnienia powietrza w kołach
- Wiatr
- Siła pedałowania
- Siła ruszania i częstotliwość przystanków
- Temperatura na zewnątrz
Ostrzeżenia
Zalecane jest regulame ładowanie akumulatora, lub ładowanie go po każdym użyciu. Akumulator nie
ma „funkcji zapamiętywania”.
Aby jak zwiększyć żywotność akumulatora, zalecane jest :
- unikać nagrzanych miejsc (opłymalna temperatura ladowania 20C)
- pozostawiać akumulator do ostygnięcia przez 30 minut po zakończeniu używania roweru
Ostrzeżenia
- Używać akumulatora tylko do tego roweru.
- Do ładowania akumulatora używać tylko dołączonego prostownika
- Ładować akumulator tylko w dobrze wywietrzonych pomieszczeniach.
- Nie wystawiać akumulatora na działanie wysokich temperatur lub promieni słonecznych.
- Nie demontować ani nie modyfikować akumulatora.
- Nie pozwalać, by bieguny (+) i (-) akumulatora miały kontakt z metalowymi przedmiotami.
- Nie narażać akumulatora na kontakt z płynami.
- Nie używać akumulatora, jeśli jest zniszczony lub uszkodzony.
- Jeśli w czasie przewidzianym na naładowanie, ładowanie akumulatora nie jest pełne, zaprzestać ładowania.
- Nie używać akumulatora, który wydziela zapach lub nagrzewa się w sposób inny niż zazwyczaj, lub gdy cokołwiek wydaje się odbiegać od normy.
- Nie zostawiać akumulatora w zasięgu dzieci.
- Ładować baterię przed i po każdej dłuższej przerwie w używaniu.
Przestrzegać instrukcji zamieszczonych na etykiecie akumulatora.
Żywotność akumulatora
Wydajność akumulatora może się obniżyć na skutek wielokrotnego ładowania. Jest to związane także ze sposobem użytkowania roweru.
Ogólnie, zdolność energetyczna obniża się od 20 do 30% po 500 cyklach (łądowanie-rozładowanie) dla akumulatorów litowych oraz po 300 cyklach dla akumulatorów ołowiiowych. Należy zwrócić zużyty akumulator do sklepu lub wyspecjalizowanych punktów pozyskiwania zużytych akumulatorów. W żadnym wypadku, nie wolno wyrzucać zużyłego akumulatora do śmieci.
3) Prostownik
Należy używać wyłącznie ładowarki dołączonej do roweru. Podczas ładowania należy unikać wszelkiego kontaktu z wodą. W przypadku kontaktu wtyczki z wodą, wysuszyć ją starannie przed ponownym użyciem. Instrukcje bezpieczeństwa :
- Przed użyciem przeczytać instrukcję obsługi.
- Używać wewnątrz, nie wystawiać na działanie deszczu.
- Nie narażać złączy na kontakt z metalowymi przedmiotami (ryzyko zwarcia).
- Nie demontować ani nie modyfikować ładowarki. W razie problemów, oddać urządzenie do naprawy
do wykwalnikowanego serwisu.
- Przechowywać ładowarkę w dobrze wentylowanym i suchnym miejscu.
- Uwaga: Gazy wybuchowe. Przechowywać z dala od źródeł ognia. W trakcie ładowania zapewnić
odpowiednia wentylację
- Nie używać ładowarki, jeśli przewód lub wlyczka nosi znamiona uszkodzenia.
- Nie dotykac ladowarki mokrymi rękami.
- Nalezy upewnic się, że urządzenie jest odpowiednio podłączone do sieci elektrycznej.
- Odlączyc od zasilania przed włączeniem lub wyłączeniem akumulatora.
- Nie dotykac akumulatora w trakcie ladowania (ryzyko poparzenia).
- Nie umieszczac ładowarki na niestabilnym podłozu.
- Nie przykrywać w trakcie ładowania (ryzyko przegrzania urządzenia).
- Ladowarka przeznaczona do ładowania akumulatorów kwasowo-Litowy (wyjąwszy:Basy315:olowiowych),
nie ładować innego typu akumulatorów.
- Nie stosować do baterii innych niż akumulatory.
- To urządzenie nie powlnno być używane przez osoby (również dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub intelektualnych lub osoby nieposladające doświadczenia, chyba, że pozostają one pod nadzorem osób odpowiedzialnych za ich bezpieczeństwo lub zostały odpowiednio przeszkolone.
- Dzieci nie powinny bawić się ładowarką.
- Trzymać poza zasięgiem dzieci. Ten produkt nie jest zabawka.
- Nie wystawiać ładowarki na działanie ciepła.
- Nie zanurzać w wodzie.
- Zewnętrzny elastyczny przewód nie jest wymieniany. W przypadku uszkodzenia przewodu, należy
wyrzucić ładowarkę.
IV KONSERWACJA
1) Przeglad
Uwaga : dla zapewnienia jak najdłuższej żywotności produktu oraz utrzymać rower w jak najlepszym stanie, należy odbywać systematycznie przeglądy.
Pierwszy przegląd : po pierwszym miesiącu lub po pierwszych 150 km
- Sprawdzanie mocowań elementów : korba, koło, mostek, pedały, sztyca siodelka.
- Sprawdzanie działania układu napędowego i wspomagania.
- Sprawdzenie regulacji hamulców
- Sprawdzanie ciśnienia w kołach oraz centrowanie kół
Raz do roku lub po każdych 2000km
- Sprawdzanie poziomu zużycia (tarcze i klocki hamulcowe, łańcuch i zębatka, opony),
- Kontrola łóżysk (osi suportu, kola, pedaly),
- Kontrola linek (hamulce, przerzutki).
- Sprawdzenie świateł,
- Sprawdzanie ciśnienia w kołach oraz centrowanie kół
Co 3 lata lub po każdych 6000km
- Kontrola układu napędowego (łańcuch, wolnobieg rowerowy, korba),
- Wymiana opon
- Kontrola zużycia kół (szprychy, felgi)
- Sprawdzanie ciśnienia w kolach oraz centrowanie kół
- Wymiana klocków hamulcowych
- Kontrola funkcji elektrycznych
2) Ogólna konserwacja
Własciwa i regularna konserwacja roweru zapewnia bezpieczeństwo jego użytkownika oraz wydłuża żywotność produktu. Należy systematycznie kontrolować elementy mechaniczne, aby w porę wymienić części zużyte lub mające nadmierne ślady użytkowania.
Do bezpiecznego korzystania, należy regularnie sprawdzać stan hamulców i obręczy.
Czyszczenie
Należy czyścić pojazd za pomocą gąbki, letnią wodą z mydłem oraz wodą (nie spłukiwać woda pod ciśnieniem). Wyczyść boki obręczy oraz klocki hamulcowe za pomocą acatonu lub alkoholu. Należy pamiętać, by nie myć roweru wodą pod ciśnieniem.
Smarowanie
Śmarowanie elementów ruchomych jest bardzo ważne, gdyż pozwala zapobiegać korozji. Nalezy regularnie smarować łozysko kulkowe znajdujące się w piaście, łańcuch, przerzutki oraz linki.
Do smarowania łańcucha oraz przerzutek należy używać specjalnego oleju. Do pozostałych części należy używać smaru.
Regularne kontrole
Dokręcanie śrub: manetki, korba, pedały, kierownica.
Zalecane dociąganie śrub:
| Część | Zalecany moment dokręcania (NM) | Zalecenia szczególne |
| Pedały+ korba | 35-40 | Smarowanie |
| Korba+ oś suportu | 40-45 | Smarowanie |
| Dokręcenia kierownicy | 18-20 | |
| Układ napędowy | ≥25 | |
| Manetki hamulca | 2.5-4 | |
| Szczęki hamulcowe | 5-7.5 | |
| Siodelko | 18-20 | |
| Zacisk sztycy podsiodełkowej | 18-20 | |
| Koło + silnik/koło bez silnika | 40-50/25-35 | |
| Bagażnik | 8 |
W innych przypadkach, zalecany moment dokręcania zależy od rozmiaru śruby: M4: 2,5 à 4.0 N.m. , M5: 4.0 à 6.0 N.m. , M6: 6.0 à 7.5 N.m.
V SAV
1) Części zamienne
Poszczególne części zamienne są elementami standardowymi. Przed wymianą sprawdzić, czy nowe części pasują do roweru.
Uwaga: Jak każdy element mechaniczny, rower również narażony jest na wysokie naprężenia i zużywa się.
Różne materiały i elementy mogą różnie reagować na zużycie lub zmeczenie materiału.
Jeśli przewidywany okres użytkowania dla danego składnika został przekroczony, istnieje ryzyko jego złamania przy uderzeniu, a to może spowodować obrażenia kierującego rowerem.
Pęknięcia, zarysowania i przebarwienia w miejscach narażonych na duże obciążenia oznaczają, że składnik przekroczył czas jego użytkowania i należy go wymienić.
2) Gwarancja
Producent dołożył wszelkich starań, aby produkt spełniał Państwa oczekiwania i dawał pełną satysfakcję. Jeśli jednak produkt posiada jakieś usterki, mogą Państwo skorzysłać z gwarancji handlowej, która licząc od daty zakupu wynosi :
• Do z ywotnia gwarancja lat na rame:Basy 315,City 415,City 425,Sporty 455,City 515 et City 525
• 5 lat na ramę:.Flexy 215
• 2 lata na silnik
- 1 rok na części, za wyjątkiem części zużywających się (opony, dętki, klocki hamulcowe, rączki kierownicy, siodelko, linki).
- 2 lata na akumulator litowy i 6 miesięcy dla akumulatorów ołowiowych. Zużyty akumulator należy zwrócić do sklepu, gdzie będzie odzyskany.
Aby skorzystać z gwarancji, klient powinien przedstawić sprzedawcy wadliwy produkt oraz paragon kasowy lub fakturę potwierdzającą zakup.
Gwarancja ta jest ważna w kraju zakupu i obejmuje wszystkie wady produktu uniemożliwiające jego normalne użytkowanie. Gwarancja nie obejmuje wad związanych ze złym użytkowaniem roweru lub nieprzestrzeganiem zaleceń producenta. Gwarancja nie obejmuje również ormalnego zużycia części, związanego z użytkowaniem pojazdu.
Gwarancji udziela : contact: www.norauto.com.
Niniejsza gwarancja handlowa nie ogranicza w żaden sposób prawa kupującego do dochodzenia gwarancji z tytułu ukrytych wad lub niezgodności produktu z normami obowiązującymi w danym kraju, Więcej informacji w przepisach obowiązujących na lerenie danego kraju.
3) Naprawy
Akumulator litowy
Pomarańczowa dioda prostownika nie świeci się podczas ładowania: Sprawdzić, czy podłączenia zostały poprawnie wykonane.
Pomarańczowa dioda nie zmienia się w zieloną.
Wyłącz zasilanie, po 5 sekundach podłącz do zasilania sektorowego, ładowanie może się kontynuować. Pomarańczowe światelko zmienia się natychmiast w zielone. Sprawdź, czy akumulator jest całkowicie naładowany.
Wyskoczyły bezpieczniki.
Nigdy nie demontować. W przypadku problemów, oddać urządzenie do wykwalifikowanego serwisanta (T3.15A/250V).
Akumulator ołowiiowy
Czerwona dioda prostownika nie świeci się podczas ładowania.
- Sprawdź, czy podłączenia zostały poprawnie wykonane.
Czerwone światelko diody prostownika nie zmienia się na zielone.
- Odłącz zasilanie, po 5 sekundach podłącz zasilanie sektorowe, ładowanie może się kontynuować.
Czerwone światelko diody prostownika zmienia się natychmiast na zielone.
- Sprawdź, czy akumulator jest w pełni naładowany.
Wyskoczyły bezpieczniki.
Nigdy nie demonłować. W przypadku problemów, oddać urządzenie do wykwalifikowanego serwisanta (T2A/250V).

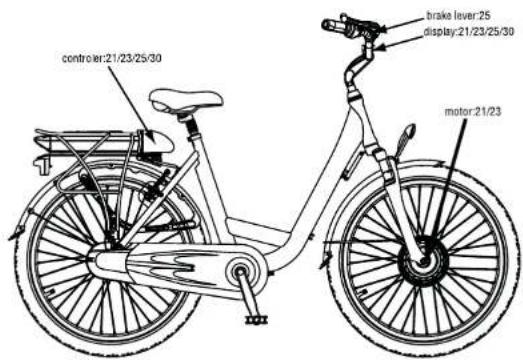

Kod usterki City 515
| Kod usterki | Problem | Rozwiązanie |
| 21 | Usterka akumulatora | - Sprawdź, czy akumulator jest naładowany- Sprawdź, czy akumulator jest podłączony. Jeśli akumulator udaje się zablokować, to znaczy, że jest dobrze zamontowany.- Sprawdź bezpieczniki |
| 23 | Dysfunkcja silnika - podłączenie silnik - przerzutka | - 3 przewody przekazują impulsy z kontrolera do silnika i na odwrot. Kod usterki 25 oznacza, że jeden z przewodów nie działa poprawnie.- Skontaktuj się ze sprzedawcą |
| 24 | Dysfunkcja silnika - czujnik magnetyczny | Jeden z 3 czujników pozwalających na wykrycie położenia silnika poprzez zmiany pola magnetycznego nie działa poprawnie.- Skontaktuj się ze sprzedawcą |
| 25 | Dysfunkcja czujnika hamulca | - Przy każdym hamowaniu, silnika automatycznie się wyłącza. Jeden z czujników jest uszkodzony.- Skontaktuj się ze sprzedawcą |
| 30 | Problem wyświetlacja/ pedałowania | - Skontaktuj się ze sprzedawcą |
Załącznik : spis części
(1) Uchwyl hamulcowy
(2) Dźwignia zmiany biegów
(3) Dzwonek
(4) Uchwyt kierownicy
(5) Światło przednie
(6) Wyświetlacz
(7) Mostek
(8) Amortyzator przedni
(9) Hamulce typu V
(10) Opona
(11) Silnik
(12) Zawór obreczy
(13) Podpórka bocz
(14) Pedal
(15) Ośłona łańcucha
(16) Lancuch
(17) Światło tylne
(18) Akumulator
(19) Bagażnik
(20) Kontrolka
| Maksymalne obciążenie | 110 kg (użytkownik + ładunek + rower) | |
| Prędkość maksymalna ze wspomaganiem < 25km/h | ||
| Zasięg 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km | ||
| Napęd | Silnik elektryczny | DC Bezszczotkowy |
| Moc maksymalna | 250W | |
| Napięcie | 36V | |
| Akumulator | Typ | Litowy |
| Napięcie | 36V | |
| Pojemność 6,6 Ah / 13,2 Ah | ||
| Cieżar 2,1 kg / 3,6 kg | ||
| Czas ładowania | 2,5-3h / 5-6h | |
| Liczba cykli 500-600 | ||
| Prostownik | Specyfikacja | Napięcie wejściowe 230V |
| Napięcie wyjściowe 36V | ||
| Waga całkowia (z akumulatorem 6,6 Ah) | 20Kg | |
| Wymiary roweru | 145 x 58cm | |
| 80 x 40cm (wymiary roweru po złożeniu) | ||
| Rozmiar opon 20 x 1.75 cali | ||
Basy 315
| Maksymalne obciążenie 110 kg (uzytkownik + ładnek + rower) | ||
| Prędkość maksymalna ze wspomaganiem < 25km/h | ||
| Zasięg 25-40km | ||
| Napęd | Silnik elektryczny | DC Bezszczotkowy |
| Moc maksymalna | 250W | |
| Napiecie | 24V | |
| Akumulator | Typ | Ołowiowy |
| Napięcie | 24V | |
| Pojemność 10Ah | ||
| Ciężar 9kg | ||
| Czas ładowania | 4-6 godzin | |
| Liczba cykli 300 | ||
| Prostownik | Specyfikacja | Napięcie wejściowe 230V |
| Napięcie wyjściowe 24V | ||
| Waga całkowia | 30Kg | |
| Wymiary roweru 187 x 62cm | ||
| Rozmiar opon | 26 x 1.95 cali | |
W415-425
| Maksymalne obciążenie | 110 kg (użytkownik + ładunek + rower) | ||
| Prędkość maksymalna ze wspomaganiem < 25km/h | |||
| Zasięg 36V 6,6Ah / 36V 13,2Ah | 25-45km / 60-80km | ||
| Napęd | Silnik elektryczny | DC Bezszczotkowy | |
| Moc maksymalna | 250W | ||
| Napięcie | 36V | ||
| Akumulator | Typ | Litowy | |
| Napięcie | 36V | ||
| Pojemność 6,6 Ah / 13,2 Ah | |||
| Cieżar 2,1 kg / 3,6 kg | |||
| Czas ładowania | 2,5 -3 h /5-6h | ||
| Liczba cykli 500-600 | |||
| Prostownik | Specyfikacja | Napięcie wejściowe 230V | |
| Napięcie wyjściowe 36V | |||
| City 415 City 425 | |||
| Waga całkowita (z akumulatorem 6,6 Ah) | 25Kg | 24Kg | |
| Wymiary roweru 175 x 62cm | 170 x 62cm | ||
| Rozmiar opon 26 x 1.75 cali | 24 x 1.75 cali | ||
City 515-City525
| Maksymalne obciążenie | 110 kg (uzytkownik + ładunek + rower) | |
| Prędkość maksymalna ze wspomaganiem < 25km/h | ||
| Zasięg 36V 6,6Ah / 36V 13,2Ah | 25-45km / 60-80km | |
| Napęd | Silnik elektryczny | DC Bezszczotkowy |
| Moc maksymalna | 250W | |
| Napięcie | 36V | |
| Akumulator | Typ | Litowy |
| Napięcie | 36V | |
| Pojemność 6,6 Ah / 13,2 Ah | ||
| Cieżar 2,1 kg / 3,6 kg | ||
| Czas ładowania | 2,5 -3 h /5-6h | |
| Liczba cykli 500-600 | ||
| Prostownik | Specyfikacja | Napięcie wejściowe 230V |
| Napięcie wyjściowe 36V | ||
| Waga całkowita (z akumulatorem 6,6 Ah) | 24.5Kg | |
| Wymiary roweru 179 x 62cm | ||
| Rozmiar opon 26 x 1.75 cali | ||
Sporty 455
| Maksymalne obciążenie | 110 kg (użytkownik + ładunek + rower) | |
| Prędkość maksymalna ze wspomaganiem < 25km/h | ||
| Zasług 36V 6,6Ah / 36V 13,2Ah | 25-45km / 60-80km | |
| Napęd | Silnik elektryczny | DC Bezszczotkowy |
| Moc maksymalna | 250W | |
| Napięcie | 36V | |
| Akumulator | Typ | Litowy |
| Napięcie | 36V | |
| Pojemność 6,6 Ah / 13,2 Ah | ||
| Cieżar 2,1 kg / 3,6 kg | ||
| Czas ładowania | 2,5 -3 h /5-6h | |
| Liczba cykli 500-600 | ||
| Prostownik | Specyfikacja | Napięcie wejściowe 230V |
| Napięcie wyjściowe 36V | ||
| Waga całkowita (z akumulatorem 6,6 Ah) | 25Kg | |
| Wymiary roweru 180 x 62cm | ||
| Rozmiar opon 28 x 1.50 cali | ||
