РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Sporty 755 WAYSCRAL

НОРАВТО РОССИЯ 127051, Москва, Цветной бульвар. 11

строение 6, этаж 2

Wayscral

MGTS

Made in China / Fabricado en/na China / Fabrique en Chine

CE

17V0

wayscral

Мы рады, что вы купили наш велосипед с дополнительной электротягой Wayscral, и благодарим вас за покупку.

Ваш велосипед оборудован электротягой, облегчающей педалирование, что делает поездки удобнее.

Велосипед предназначен для активного отдыха, прогулок по лесу, грунтовым дорогам или в городе. Велосипед не предназначен для соревнований, скоростного спуска или фристайла. Дополнительная тяга имеет целью дополнить педалирование. Как только вы начинаете крутить педали, включается двигатель и дополняет ваше усилие. Сила тяги меняется в зависимости от скорости велосипеда - больше при старте, меньше при разогнанном велосипеде и нулевая от скорости 25 км/ч.

Важно сохранить настоящую инструкцию для правильной регулировки и должного ухода за велосипедом, ознакомьтесь с ней перед первым использованием.

Настоящий велосипед для взрослых с дополнительной электротягой Wayscral разработан в соответствии с требованиями европейских стандартов: EN 14766 и EN 15194, отвечающих нормам безопасности.

СОДЕРЖАНИЕ

1. 7 ПРЕДУПРЕЖДЕНИЯ/МЕРЫ ПРЕДОСТОРОЖНОСТИ 107

II. ПЕРВОЕ ИСПОЛЬЗОВАНИЕ / РЕГУЛИРОВКИ 107

1) Подключение элементов безопасности 107

2) Седло и руль 107

3) Шины 109

4) Тормоза 110

5) Скорости 110

6) 111

7) Другие детали 111

III. ПОМОЩЬ ПРИ ПЕДАЛИРОВАНИИ, АККУМУЛЯТОР И ЗАРЯДНОЕ УСТРОЙСТВО—— 112

1) Помощь при педалировании 112

2) Аккумулятор 114

3) Зарядное устройство 116

IV. УХОД 117

1) Контрольные проверки 117

2) Общий уход 117

V. ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ 118

1) Изнашиваемые детали 118

2) Применимая гарантия 118

3) Функционирование и устранение неисправностей 119

Приложение: технические характеристики 120

I. ПРЕДУПРЕЖДЕНИЯ/МЕРЫ ПРЕДОСТОРОЖНОСТИ

Для ознакомления с вашим новым велосипедом выберите безопасное место вдали от интенсивного движения.

Электротяга может включаться резко. убедитесь, что руль поставлен прямо и дорога свободна. Перед каждым пользованием убедитесь в хорошем состоянии велосипеда.

Не забывайте, что ezда по дорогам общего пользования требует соблюдения правил движения. С 1 сентября 2008 г, велосипедисты обязаны носить вне населенных пунктов светоотражающий фжилет. Фирма MGTS не несет никакой ответственности при несоблюдении велосипедистом действующих нормативных актов.

При использовании велосипеда ребенком родители обязаны следить за ним и убедиться, что ребенок в состоянии безопасно пользоваться велосипедом.

При неблагоприятных климатических условиях (дождь, холод, темное время суток и т.д.) следует быть особо внимательным, соответственно снизив скорость.

При перевозке велосипеда снаружи автомобиля (на вепобагажнике, рейтингах и т.д.) рекомендуется снимать аккумулятор и хранить его в защищенном от непогоды месте.

Внимание: Как всякое механическое устройство, велосипед испытывает повышенные нагрузки и изнашивается.

Различные материалы и узлы могут по-разному реагировать на износ и усталость. При превышении срока службы узла может произойти его внезапная поломка, что влечет за собой опасность получения травм велосипедистом. Трещины, царапины и обеспеччивание в зонах, подверженных повышенным нагрузкам, показывают, что срок службы узла превышен, и что узел требует замены.

II. ПЕРВОЕ ИСПОЛЬЗОВАНИЕ / РЕГУЛИРОВКИ

Несмотря на тщательную подготовку велосипеда Wayscral на заводе, перед первым его использованием важно убедиться в следующем.

1) Подключение элементов безопасности

Осветительные приборы

Осветительные приборы поставляются в комплекте и включают два катафота (белого цвета в фаре и красного, закрепленного на задном багажнике), передний и задний осветители, два других катафота оранжевого цвета, закрепленных между спицами колес, светоотражающие шины, чтобы сделать вас лучше видимым сбоку.

Передняя фара

Модель VAE Sporty 755 оборудована высококачественным передним осветителем на светодиодах, предоставленном на велосипеде.

Включение / выключение осветителя производится перемещением переключателя под осветителем.

При смене батареек соблюдать полярность 3-х батареек (LR6 AA).

Задний осветитель

Модель VAE оснащена задним осветителем, включенным в аккумулятор. Включение / выключение осветителя производится перемещением переключателя над осветителем. При смене батареек соблюдать полярность 2-х батарейки (LR 6 AA).

Ношение шлема

Ношение велошлема настоятельно рекомендуется, в особенности детям. Он уменьшает возможность получения черепно-мозговых травм при падении. Для получения дополнительной информации свяжитесь с вашим дистрибьютором.

ЗВОНОК

Звонок слышен на расстоянии 50 м.

Убедитесьfi, что при его установке на руль звонком удобно пользоваться.

2) Регулировка руля и седла

Важно адаптировать регулировки велосипведа к вашему телу.

Седло

Для установки седла на направляющую закрутите гайки с моментом затяжки, указанным в таблице моментов в разделе 4.2 руководства по обслуживанию.

Регулировка высоты седла

Для проверки правильности установки седла сядьте на него, вытянув ноги и поставив их на педали (рис. А). При вращении педалей колено должно слегка сгибаться (рис. В).

Внимание: седло не должно выступать за отметку на штыре седла: Минимальная вставка.

Быстрая сборка

Велосипед оснащен системой быстрого крепления для фиксации направляющего садла на раме. Чтобы поддерживать изделие в исправном состоянии, подкрутите регулировочную гайку и нажмите рукой на рычаг блокировки.

Руль

Для установки руля на вынос закрутите 4 гайки на выносе руля с моментом затяжки, указанным в таблице моментов в разделе 4.2 руководства по обслуживанию.

С помощью меток на руле проверьте его выравнивание относительно выноса. Вынос руля

Для разборки выноса руля полностью открутите верхнюю гайку и ослабьте гайки на выносе руля. В ходе обратной сборки закрутите верхнюю гайку для регулировки люфта руля, затем закрутите гайки на выносе руля с моментом затяжки, указанным в таблице моментов в разделе 4.2 руководства по обслуживанию. Рекомендуем вам проводить эту процедуру силами квалифицированного специалиста.

Регулировка высоты выноса руля

Велосипед оснащен выносом руля типа Headset. Регулировка высоты руля требует изменения расположения регулировочных колец между выносом руля и верхним подшипником. Рекомендуется проводить эту процедуру силами квалифицированного специалиста.

Регулярно проверяйте правильность работы органов управления с целью обеспечения безопасности.

3) Шины

Ваш велосипед Dandy имеет колеса диаметром 26 дюймов (26") или 24 дюйма (24"). Периодически біпроверяйте давление в шинах.

Езда на недокачанных или перекаченных шинах ухудшает вздовые качества велосипеда, ведет к их преждевременному износу, портит обода, снижает срок службы и может привести к аварии.

Регулярно проверяйте состояние ободов с целью обеспечения безопасности. При сильном износе или видимом порезе шин замените их перед пользовани велосипедом.

Размеры шины:

амеры шины:		Давление
Модель	Рост	PSI	Бар
W755	27,5*2.10	32-44	2,2 – 3,0

Размеры камеры шины — 27,5 x 2,10 (650В)

Ниппель

На велосипеде установлен ниппель типа Schrader

Быстрое крепление переднего и заднего колес

Колеса велосипеда оборудованы системой быстрого крепления. Эта система позволяет удерживать переднее колесо в вилке, а заднее — в раме.

Чтобы поддерживать изделие в исправном состоянии, подкрутите регулировочную гайку и нажмите рукой на рычаг блокировки. Система быстрого крепления должна иметь специальные лапки на вилке и раме для фиксации колеса в закрепленном положении. В ходе каждой регулировки проверайте выравнивание колес относительно вилки и рамы. Такой же текст, как и для модели Sporty 645

4) Тормоза

Правой ручкой включается задний тормоз, левой - передний.

Рекомендуется распределить среднее усилие торможения в соотношении 60/40 между передним и задним тормозами.

На велосипеде Wayscral установлены 2 пидравлических дисковых тормоза с диаметром диска180 мм впереди и 160 мм сзади.

Тем не менее следите за тем, чтобы на диски или колодки не попало масло или иной тип смазки, например, при уходе за цепью или переключателем скоростей. В этом случае следует заменить или обезжирить тормозные колодки.

Замена тормозных колодок. Проводите замену быстроизнашиваемых деталей на оригинальные запасные части силами квалифицированного специалиста.

Внимание

В процессе работы тормозные диск сильно нагреваются. Не касаться дисков сразу после пользования тормозами - есть риск обжечься.

Уход за гидравлическими то

Замена гидравлической жидкости должна производиться аккуратно. Для этого обратитесь к нашим техникам в центре Норавто.

Предупреждение: При дожде тормозной путь удлиняется.

Регулярно проверяйте состояние тормозов с целью обеспечения безопасности.

5) Использование и регулировка переключателя скоростей

Модель Sporty 755 оснащена переключателем скоростей на заднем колесе, цепь натягивается автоматически. Модель Sporty 755 снабжен трансмиссией Shimano с 10 скоростями. Для переключения скоростей сзади пользоваться правым переключателем скоростей.

Управление задним переключателем скоростей (правая ручка)

Нажать большой рычаг для переброски цепи с самой маленькой шестерни на самую большую. Нажатие на рычаг позволят менять три скорости одновременно.

Нажать малый рычаг для переброси цепи с большой шестерни на меньшую.

Переключатель скоростей оснащен двумя упорными винтами — верхним и нижним. Эти винты определяют диапазон перемещения переключателя скоростей.

Plus grand pignon Color-guide Регулировочный винт нижнего ограничителя Регулировочный винт верхнего ограничителя

Схема заднего переключателя скоростей

Регулировка внешних систем переключателя скоростей. Переключатели скоростей имеют два винта ограничителей хода в верхнем и нижем положении. С помощью ограничителей устанавливаются пределы перемещения переключателей скоростей.

Регулировка переключателей скоростей осуществляется ручкой. Ручкой регулируется натяжение троса переключателя скоростей

Регулировочная ручка натяжения троса

6) Вилка

Блокировка вилки

Велосипед имеет блокируемую вилку. Во время езды возможна блокировка вилки для увеличения КПД велосипеда. Для блокировки вилки повернуть ручку.

Для разблокировки вилки повернуть ручку в обратную

Установка предварительного напряжения

Технология амортизации основана на предварительно напряженной регулируемой спиральной пружине для установки ее жесткости.

Для регулировки напряженности поверните ручку.

Положение "Заблокировано"

7) Другие детали

Колеса и двигатель

При пуске двигатель может производить легкий шум. Это нормально, так так двигатель запускается

и помогает вращению педалей. При полной нагрузке на двигатель шум может стать громче.

III. Помощь при педалировании и аккумулятор

1) Помощь при педалировании

Консоль состоит из двух частей - ЖК-экрана и ручки управления.

На ручке имеются 5 кнопок, с ее помощью вы можете производить все требуемые установки для правильного пользования консолью.

A B C D E + - i

A: Верхний

В: Нижний

С: подсветка дисплея

D: ВКЛ/ВЫКЛ

E:Режим

Консоль модели Sporty 755 многофункциональна:

BATT SERVICE MENU km/h mile/h 88.8 TRIP TOTAL MAXA AVG RANGE W/bell Temp km/h mile/h mile/h h/w/WR 1 2 3 4 5 H/LX G

A:Техобслуживание

В: Меню

С : Скорость (Км/ч или миль/ч)

D:Скорость режима

(средняя, максимальная)

E: Ошибка кода

F: Показания расстояния

К Уровень заряда аккумулятора

Нажать кнопку (D) для включения консоли. Нажать и удерживать в течение 2 секунд для отключения системы.

Регулировка уровня электротяги

Нажать кнопку + (A) или — (B) для выбора уровня электротяги.

Доступны 5 режимов электротяги::

- 0: Система включена, помощь - нет

- 1: Слабый уровень электротяги

- 2: Средний уровень электротяги

- 3: Значительный уровень электротяги

- 4: Сильный уровень электротяги

- 5: Максимальный уровень электротяги

SHTT 0.0 TSP 68.2°C SHTT 17.8 TSP 68.0°C 1

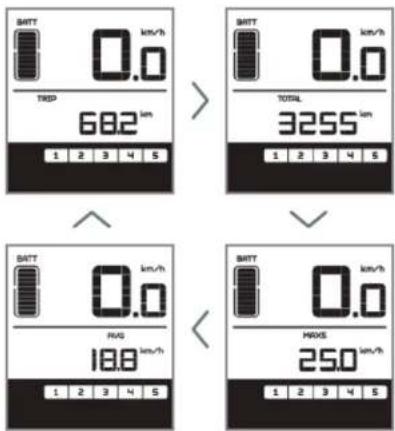

Установка режимов скорости и расстояния

Нажать кнопку (E) для смены режимов скорости или расстояния

BATT 0.0 TWD 682 km³ 1 2 3 4 5 BATT 0.0 TOTAL 3255 km³ 1 2 3 4 5 BATT 0.0 RVG 18.8 km³/h 1 2 3 4 5 BATT 0.0 MAXS 25.0 km³/h 1 2 3 4 5

функции меняются в следующем порядке:

Пройденное расстояние (TRIP) => Общее расстояние (TOTAL) => Макс. скорость (Max5) => Средняя скорость (AVG)

Сброс расстояний на 0

Дважды нажать кнопку (E) в течение менее 0,3 секунд.

Дисплей переключится в режим меню (показ tc). Нажать кнопку + для сброса на 0 расстояний и скоростей

SMTT HENU SMTT HENU

Подсветка дисплея

Нажать и удерживать 2 секунды кнопку ⚫️ для включения подсветки дисплея. Повторить для отключения дисплея.

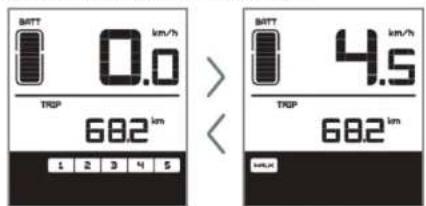

Электротяга 6 км/ч

Нажать и удерживать 2 секунды кнопку « - » для включения электротяги 6 км/ч (режим пешехода) После отпускания кнопки электротяга отключается.

BATT 0.0 km/h TROP 68.2 km 1 2 3 4 5 BATT 4.5 km/h TROP 68.2 km

Сброс функций на 0

Одновременно нажать кнопки + и 📄 удерживать в течение 1 секунды для сброса функции на 0. Действовать так же для функций AVG Speed (средняя скорость), Max Speed (макс. скорость), Trip (пройденное расстояние) и Time (время).

Уровень заряда аккумулятора

Дисплей покажет уровень заряда.

Показания уровня заряда в зависимости от числа сегментов:

10: > 90%

9:80%<C<90%

8:70%<C<80%

7:60%<C<70%

6:50%≤C≤60%

5:45%<C<50%

4:35%<C<45%

3:25%<C<35%

2:15%<C<25%

1:5%<C<15%

0 : C < 5%

2) Аккумулятор

Запрощается вскрывать, пытаться производить ремонт аккумулятора без предварительного разрешения изготовителя ввиду возможного повреждения компонентов и аннулирования гарантии. Хранить аккумулятор вдали от горючих материалов и огня.

Рекомендации по первому использованию:

На велосипеде Wayscral установлен литиевый аккумулятор 36 в/11 Ач. К нему прилагается зарядник специально для этого велосипеда.

Перед пользованием велосипедом рекомендуется полностью зарядить аккумулятор.

Аккумулятор поставляется с минимальным зарядом, КРАЙНЕ ВАЖНО ПРОИЗВЕСТИ ЗАРЯДКУ

В ТЕЧЕНИЕ НЕ МЕНЕЕ 2 ЧАСОВ ЧЕРЕЗ КАЖДЫЕ 2 МЕСЯЦА. ДАЖЕ ЕСЛИ ВЕЛОСИПЕДОМ НЕ ПОЛЬЗОВАЛИСЬ.

Для правильной зарядки аккумулятора действовать следующим образом:

Убедитесь, что аккумулятор не зафиксирован, и выньте его из отсека.

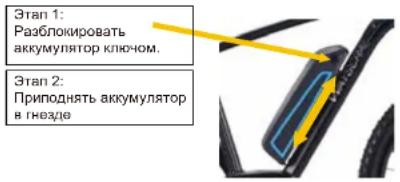

Этап 1: Разблокировать аккумулятор ключом. Этап 2: Приподнять аккумулятор в гнезде

Для подключения сдвиньте пластмассовый защитный колпачок гнезда. Плотно вставьте

наконечник зарядного устройства в гнездо на задней части аккумулятора

Подключите вилку питания в электророзетку и убедитесь, что на зарядном устройстве загорелся красный индикатор.

Для полной подзарядки требуется 6 - 7 часов. Отключите зарядное устройство от электророзетки по окончании зарядки.

После установки аккумулятора на велосипед обязательно зафиксируйте его.

На аккумуляторе установлен индикатор уровня заряда. Для считывания уровня заряда нажать кнопку

Индикатор теста уровня заряда аккумулятора

Запас хода аккумулятора

Аккумулятор требует вывода в рабочий режим. Полный запас хода обеспечивается после примерно 10 подзарядок.

После зарядки рекомендуется оставить аккумулятор на 20 - 30 минут перед его использованием.

Запас хода составляет 40 - 50 км

Указанный запас хода зависит от многих факторов использования:

- Выбора режима электротяги

- Веса пользователя

- Крутости дороги

- Накачки шин

- Ветра

- Приложенного усилия на педали

- Частоты остановок и троганий с места

- Внешней температуру

Меры предосторожности и предупреждения

Рекомендуется подзаряжать аккумуляторы регулярно или после каждого использования.

Аккумуляторы не имеют эффекта памяти.

Для продления срока службы аккумулятора рекомендуется:

- избегать сильно нагретых мест (идеальная температура зарядки 20 градусов)

- давать аккумулятору остыть в течение 30 минут после пользования велосипедом

Меры предосторожности:

- Пользуйтесь только аккумулятором, предназначенным для конкретной модели велосипеда.

- Пользуйтесь исключительно зарядным устройством, прилагаемым к аккумулятору.

- Запрещается заряжать аккумулятор в непроветриваемом помещении.

- Запрещается подвергать аккумулятор воздействию жары или заряжать на ярком солнце.

- Запрещаете разбирать аккумулятор или вносить изменения в его конструкцию.

- Запрещается подключать клеммы аккумулятора (+) и (-) с помощью металлического предмета.

- Запрещается подвергать аккумулятор воздействию жидкостей.

- Запрещается пользование поврежденным аккумулятором.

- Запрещается продолжать зарядку аккумулятора, если но не набрал полный заряд после

расчетного времени зарядки.

- Запрещается пользоваться аккумулятором, издающим необычный запах, перегревающимся

или при малейшей аномалии

- Прячьте аккумулятор от детей.

- Зарядите аккумулятор перед продолжительным хранением и после его

хранения. Соблюдайте инструкции, приведенные на этикетке зарядного устройства.

- Le vent

Срок службы аккумуляторов

После большого числа зарядок производительность аккумулятора может

снизиться из-за его старения. Это зависит от частоты пользования ВЭТ.

В общем смысле, энергетическая емкость может снизиться на 20 - 30%

после 500 циклов (заряд/разряд) для литиевых аккумуляторов.

Утилизация использованных аккумуляторов должна производиться вашим

магазином или на пунктах сбора изделий для повторной переработки.

Запрещается избавляться от отслуживших аккуму 📞оров вне указанных выше мест.

3) зарядное устройство

Использовать только зарядное устройство, прилагаемое к велосипеду с электротягой. Избегать

попадания воды во время заряда аккумулятора. При попадании воды на вилку как следует

вытереть ее перед дальнейшим использованием.

Меры предосторожности:

- Перед пользованием ЗУ ознакомьтесь с инструкцией по эксплуатации

- Для использования в помещении, или не допускать попадания под дождь.

- Запрещается перемыкать клеммы аккумулятора металлическим предметом.

- Запрещается вскрывать или изменять 3У, при возникновении проблем обратиться в сервисный центр.

- Хранить ЗУ в проветриваемом сухом месте.

- Внимание: взрывчатый газ Избегать открытого огня и искр. Обеспечить достаточное

проветривание во время зарядки.

- Запрещается пользоваться аккумулятором при поврежденных шнуре питания или вилках.

- Запрещается прикасаться к аккумулятору мокрыми руками.

- Убедиться, что вилка зарядного устройства правильно подключена к сети во время зарядки.

- Отключить питание перед подключением или отключением клемм аккумулятора.

- Запрещается слишком часто трогать аккумулятор во время зарядки (опасность ожога кожи).

- Запрещается устанавливать 3У в неустойчивом положении.

- Запрещается покрывать 3У во избежание перегрева при зарядке.

- ЗУ предназначено для зарядки Литиевый (кроме модели Basy315: свинцовых) аккумуляторов,

He

использовать при неверном типе аккумуляторов.

- Запрещается использовать с неперезаряжаемым аккумулятором

- Настоящий прибор не предназначен для использования лицами (включая детей) с

неполноценными физическими, сенсорными и психическими способностями, а также лицами, не имеющими для этого достаточного опыта или знаний, за исключением случаев их нахождения под наблюдением персонала, ответственного за их безопасность, или прошедшего предварительный инструктаж обращения с прибором.

- Следует наблюдать за детьми и не позволять им играть с прибором.

- Прятать от детей, это не игрушка.

- Не подвергать изделие воздействию источника тепла

- Не погружать в воду.

- Гибкий внешний кабель изделия но подлежит замене; при его повреждении выбросить кабель.

IV. уход

1) Контрольные проверки

1) Контрольные проверки

Примечание: Чтобы гарантировать безопасность и должное рабочее состояние компонентов, периодически отдавайте аккумулятор на проверку вашему продавцу:

Первая проверка: 1 месяц или 150 км пробега

- Проверка затяжки деталей: ручка, колесо, вынос руля, педали, руль, хомут седла,

- Проверка работы трансмиссии и электротяги,

- Проверка и регулировка тормозов

- Натяжение спиц и/или геометрия колес.

Ежегодно или через каждые 2000 км

- Проверка уровня износа (тормозные колодки, трансмиссия, шины),

- Проверка подшипников (блок педального механизма, колеса, рулевое управление, педали),

- Проверка тросов (тормоза, переключатель передач),

- Проверка световых приборов

- Натяжение спиц и/или геометрия колес.

Каждые 3 года или через каждые 6000 км

- Замена трансмиссии (цепь, колесо свободного хода, передняя шестерня),

- Замена шин

- Поверка износа колес (спицы, обод)

- Натяжение спиц и/или геометрия колес

- Смена тормозных колодок

- Проверка работы электроприборов

2) Общий уход

Ваш велосипед требует регулярного ухода для вашей же безопасности, но также для продления срока его службы. Важно периодически проверять механические компонентыfi для замены при необходимости изношенных или имеющих признаки износа деталей.

Для безопасного пользования регулярно проверять состояние тормозов и ободьев.

Чистка и мойка

Производить мойку с помощью губки, таза с теплой мыльной водой и из шланга (не

водонапорного).

Очищайте боковины обода и тормозные колодки fl спиртом или ацетоном. Обращайте особое

внимание на недопустимость мойки велосипеда напором воды.

Смазка

Смазка является важнейшим элементом различных движущихся деталей во избежание

КОРРОЗИИ,

следует регулярно смазывать подшипники осей колес, цкепь, переклбчатель скоростей и

управляющие тросы.

Для смазки цепи и переключателя скоростей рекомендуется использовать специальное масло.

Для остальных деталей следует использовать смазку.

Регулярные проверки

Затяжка резьбовых деталей шатун, рукоятка, педали, вынос руля.

Следует применять следующие моменты затяжки:

Детали	Рекомендованный момент (ни)	Особые требования
Шатуны на блоке	12-14
Педали на шатунах	30	Schroefdraden смазки
Затяжка выносу руля в вилку	5-6
Затяжка выносу руля на вещалку	5-6
Тормозной рычаг	3-5
Тормозной диск	5-7.5
Седло на каретке	5-7.5
Химут последельного штатура	/	Быстрая сборка
Колеса и двигатель	/	Быстрая сборка

Другие моменты затяжки зависят от размера гаек: M4 2,5 - 4.0 N.m., M5: 4.0 - 6.0 N.m., M6: 6.0 - 7.5 N.m.

V. ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ

1) Изнашиваемые детали

Различные изнашиваемые детали являются стандартными. Всегда заменяйте изношенные и/или подлежащие замене детали на идентичные из магазина или от вашего дистрибьютора.

Внимание: Как всякое механическое устройство, велосипед испытывает повышенные нагрузки и изнашивается.

Различные материалы и узлы могут по-разному реагировать на износ и усталость.

При превышении срока службы узла может произойти его внезапная поломка, что влечет за собой опасность получения травм велосипедистом.

Трещины, царапины и обесцвечивание в зонах, подверженных повышенным нагрузкам, показывают, что срок службы узла превышен, и что узел требует замены.

2) Применимая гарантия

Мы с максимальной тщательностью разработали и изготовили ваш велосипед, чтобы он доставлял

вам удовольствие. Тем не менее, в случае дефектного изделия можете воспользоваться fi

торговой гарантией, начиная с даты его покупки:

• 2-летней на двигатель

• годичной для деталей, кроме изнашиваемых (шины, камера, тормозные колодки, ручки, седло, тросы).

• 2-летней на литиевый аккумулятор и полугодовой на свинцовый аккумулятор. ( Принесите ваш отработанный аккумулятор в магазин, мы отдадим его во вторичную переработку!)

Чтобы воспользоваться этой гарантией, потребитель должен представить изделие дистрибьютору

вместе с кассовым чеком или счетом-фактурой.

Указанная гарантия, применимая в стране покупки, распространяется на все дефекты изделия, не позволяющие его нормальное использование. Она не распространяется на дефекты,

связанные с плохим уходом, нецелевым использованием или при несоблюдении рекомендаций изготовителя.

Гарантия не распространяется на нормальный износ деталей вследствие использования изделия.

Гарант: contact: www.norauto.com

Вышеуказанная торговая гарантия ни в чем не ограничивает право покупателя ею

воспользоваться

в случае скрытого дефекта или при несоответствии изделия регламентирующим документам

разных

европейских стран. Для получения дополнительной информации обратитесь к законодательству вашей страны.

3) Функционирование и устранение неисправностей

В случае неисправности дисплей покажет символ 🎚 и код ошибки.

BATT SERVICE 30 TRIP 68.2 km

Код ошибки	Проблема
03	Связь с тормозами
06	Защита от слабого напряжения
07	Защита от перенапряжения
08	Неисправность датчика Холла
10	Перегрев двигателя
11	Неисправность термодатчика регулятора
12	Неисправность датчика тока
13	Неисправность термодатчика аккумулятора
21	Неисправность датчика скорости
22	Неисправность BMS аккумулятора
30	Проблема связи с регулятором

Приложение: Технические характеристики

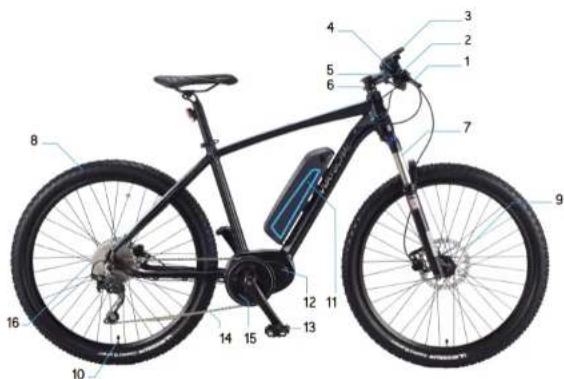

(1) Ручка тормоза (2) Ручка переключения скоростей (3) Звонок (4) Руль (5) Звонок

(6) Вынос (7) Передняя подвеска (8) Шина (9) Дисковые тормоза

(10) Ниппель обода (11) Аккумулятор (12) Контроллер (13) Педаль (14) Цепь (15) Двигатель

Sporty 755

Максимальная нагрузка	100 кг (пользователь + груз + велосипед)
Максимальная скорость при электротяге	< 25 км/час
Пробег на одной зарядке	40-60 км
Тип двигателя	Электрический	пост. тока бесщеточный
	Макс. мощность	250 Вт
	Напряжение	36 в
Аккумулятор	Тип	Литиевый
	Напряжение	36 в
	Емкость	11 Ач
	Вес	3 кг
	Время зарядки	6 - 7 часов
	Количество циклов	500-800
Зарядное устройство	Спецификации	Входное напряжение 220 в
		Выходное напряжение 41,9 в
Общий вес велосипеда (с аккумулятором)	22 кг
Габариты велосипеда	180 см x 62 см
Размер шин	27,5" x 2,10
