MANUALE UTENTE Sporty 755 WAYSCRAL

Grazie e congratulazioni per aver acquistato la vostra bici ad assistenza elettrica Wayscral.

La vostra bici è dotata di un'assistenza elettrica alla pedalata che faciliterà i vostri spostamenti.

Questa bici e destinata ad uno uso di svago, per muoversi nei boschi, sui percorsi di terra o in città.

Questa bici non e destinata ad un uso competitivo, dirt, discesa o freestyle.

L'assistenza ha come obiettivo quello di fornire un supplemento alla pedalata. Nell'istante in cui cominciate a pedalare, il motore si attiva e vi aiuta nello sforzo. L'assistenza varia in funzione della velocità della bici: elevata alla partenza, meno sostenuta quando la bici è in viaggio, assente quando la bici ragglunge i 25 km/h.

E' Importante conservare questo manuale che vi permetterà di regolare correttamente la vostra bici e fare una buona manutenzione. Questo manuale deve essere letto prima del primo utilizzo.

Questa bici ad assistenza elettrica per adulti Wayscral è stata concepita seguendo le richieste delle norme Europee: EN 14766 et EN 15194, che sono conformi ai requisiti di sicurezza.

INDICE

I. AVVERTENZE / PRECAUZIONI 47
II. PRIMA MESSA SU STRADA / REGOLAZIONI 47

1) Messa in posa degli elementi di sicurezza
2) Sella e manubrio 48
3) Gomme 49
4) Froni 50
5) Velocità 50
6) Forcella 51
7) Atre parti 51

III. ASSISTENZA ALLA PEDALATA, BATTERIA E CARICATORE 54

1) Assistenza alla pedalata 54
2) Batteria 54
3) Caricatore 56

IV. MANUTENZIONE 57

1) Revisioni 57
2) Manutenzione generale 57

V. SERVIZIO POST VENDITA 58

1) Pezzi di ricambio 58
2) Garanzia applicable 58
3) Funzionamento e Riparazione 59

Allegato : specifiche tecniche 60

I. AVVERTENZE / PRECAUZIONI

Per famigliarizzare con il vostro veicolo, scegliete un luogo sicuro, lontano dalla circolazione.

L'assistenza può attivarsi con molla forza, verificate che il manubrio sia ben drillo e che la via sia sgombra.

Prima di ogni utilizzo, assicuratevi che la vostra bici sia in un buono stato generale.

Inoltre la circolazione su strada pubblica impone il rispetto del codice della strada e delle regole di circolazione. Dal 1º settembre 2008, i ciclisti devono indossare di notte, fuori dai centri urbani, un gilet riflettente. La società NGTS declina ogni responsabilità se il conducente della bici non rispetta la regolamentazione in vigore.

Se la bici è usata da un bambino, i genitori devono sorvegliarlo e assicurarsi che sia in grado di usare la bici in completa sicurezza.

In caso di condizioni climatiche particolari (pioggia, freddo, notte...), siate particolarmente vigili e adattate conseguentemente la vostra velocità e le vostre reazioni.

Durante il trasporto della vostra bici all'esterno del vostro veicolo (portabici, barre da tetto...), si consiglia di togliere la batteria e di lasciarla in un luogo temperato.

In caso di dubbi, non esitate a contattare i nostri tecnici, vi consiglieranno al meglio in base alla diagnostica della vostra bicicletta.

Attenzione: Come qualunque componenete meccanico, una bicicletta è sottoposta a sollecitazioni elevate e si usura.

I diversi materiali e componenti possono reagire in maniera diversa all'usura o alla fatica.

Se la durata di vita prevista per un componente è stata superata, questo può rompersi improvvisamente rischiando di comportare ferite per il ciclista.

Le fessure, i graffi e le decolorazioni in zone sottoposte a delle sollecitazioni elevate indicano che il componente ha superato la sua durata di vita e dovrebbe essere sostituito.

II. PRIMA MESSA SU STRADA / REGOLAZIONI

Nonostante la vostra bici Wayscral sia stata oggetto di una minuziosa preparazione nelle nostre officine, è importante prima del primo utilizzo che osserviate i seguenti punti.

1) Sistemazione degli elementi di sicurezza

Illuminazione

La bici è dotata di un sistema di illuminazione composto da : due catadiottri ( uno bianco incluso nel faro anteriore e uno rosso fissato sul porta bagagli posteriore), un faro anteriore e uno posteriore, altri due catadiottri arancio posizionali tra i raggi delle ruote, le gomme riflettenti vi permettono di essere visti lateralmente.

Faro anteriore

La vostra bici elettrica è equipaggiata di un faro anteriore di alla qualità a LED di serie sulla bici. L'accensione e lo spegnimento si esegue utilizzando il comando sul manubrio. Fate riferimento al paragrafo 3 assistenza alla pedalata e batteria, per avere le istruzioni per l'utilizzo di questa funzione.

Faro posteriore

La vostra bici elettrica è equipaggiata di un faro posteriore. L'accensione e lo spegnimento si esegue utilizzando il comando sul manubrio. Fate riferimento al paragrafo 3 assistenza a pedalata e batteria, per avere le istruzioni per l'utilizzo di questa funzione.

Indossare un casco

E' fortemente raccomandato indossare un casco da bici, in particolare per i bambini.

Il casco garantisce una minore possibilità di incorrere in traumi cranici in caso di caduta. Per maggiori informazioni, rivolgelevi al vostro rivenditore.

Campanello

Il campanello vi permetterà di essere uditi a 50 m.

Verificate che abbia una posizione sul manubrio che lo renda facile da utilizzare.

2) Regolazione della sella e del manubrio

E' importante adattare le regolazioni della vostra bici alla vostra morfologia.

Sella

Per montare la sella sulla sua asta, stringere la vite in coppia consigliata nella lavola delle coppie presente nel paragrafo 4.2 entretien général (manutenzione generale)

Regolazione dell'altezza della sella

Per verificare l'altezza corretta della sella, bisogna essere seduti a gambe tese, il tallone poggato sul pedale (fig. A). Durante la pedalata, il ginocchio sarà leggermente piegato (fig. B).

Allo stesso modo, fate attenzione a non superare il livello massimo.

Blocco rapido

La vostra bicicletta è dotata di un blocco rapido per fissare il reggisella sul telaio. Per un mantenimento efficace, agire sul dado di regolazione e azionare la leva di blocco manualmente. Manubrio da corsa Per assemblare il manubrio da corsa sull'attacco, stringere 4 di quest'ultimo alla coppia prevista nella tabella delle coppie di serraggio presente nel paragrafo 4.2 Manutenzione generale. Assicurarsi che il manubrio sia ben centrato sull'attacco usando la marcutura sul manubrio stesso

Attacco

Per smontare l'attacco dal manubrio, sviltare completamente la vite superiore e allentare la vite dell'attacco. Durante il rimontaggio stringere nuovamente la vite superiore per regolare il gioco nello sterzo, poi stringere la vite dell'attacco alla coppia prevista nella tabella delle coppie di serraggio presente nel paragrafo 4.2 Manutenzione generale. Vi consigliamo di fare eseguire questa operazione da un tecnico qualificato.

Regolazione dell'altezza dell'attacco del manubrio

La vostra bicicletta è dotata di un attacco del manubrio tipo Headset. La regolazione dell'altezza dell'attacco del manubrio richiede il cambiamento di posizione degli anelli di regolazione tra l'attacco del manubrio e il cuscinetto superiore. Si consiglia di fare realizzare questa operazione da un tecnico qualificato.

3) Gomme

La vostra bici Wayscral Sporty 755 è equipaggiata di ruote da 27,5 pollici (27,5").

Varificate periodicamente la pressione degli pneumatici.

Muoversi con delle gomme non sufficientemente gonfie o troppo gonfie può nuocere al rendimento,

provocare usura prematura, causare dei deterioramenti a livello del cerchio, diminuire l'autonomia o aumentare i rischi di incidente.

Per un uso sicuro controllare regolarmente il buon funzionamento dello sterzo.

Se su una gomma è visibile un'usura importante o un taglio, sostituitela prima di utilizzare la bici.

La dimensione del pneumatico è:

		Pressione
Modello	Misura	PSI	Bar
W755 27,5*2.10 32-44 2,2-3,0

La dimensione della camera d'aria è di 27,5x2,10 (650B)

Valvole

La vostra bici è equipaggiata di valvole di tipo Schrader.

Blocco rapido ruota anteriore e posteriore.

Le ruote di servizio sono dotate di un blocco rapido. Questo blocco permette di mantenere la ruota prima della forcella e la ruota posteriore sul telaio.

Per un mantenimento efficace, agire sul dado di regolazione e azionare la leva di blocco manualmente. Il dispositivo di blocco rapido deve segnare i portamozzi della forcella e del telaio quando è chiuso in posizione bloccata. Ad ogni operazione di regolazione verificare la corretta centratura della ruota rispetto alla forcella e il telaio.

4) Freni

La leva destra attiva il freno posteriore, e la leva sinistra attiva il freno anteriore.

La vostra bici Wayscral è equipaggiata di 2 freni a disco idraulici con un disco di diametro 180 mm per l'anteriore e di un disco con diametro di 160 mm sul posteriore.

Si prega di non gettare olio o qualsiasi lubrificante su i dischi freno o le pastiglie freno, per esempio in fase di manutenzione della catena o del deragliatore. Se questo dovesse accadere sarà necessario cambiare le pastiglie o sqrassarie in modo completo.

Manutenzione dei freni idraulici

Il cambio del fluido idraulico è una operazione delicata. E' consigliato recarsi presso uno dei nostro centri specializzati Norauto per effettuare questa operazione.

Avvertimento: In caso di pioggia o di tempo umido, le distanze di frenata sono allungate.

5) Utilizzo e regolazione del deragliatore per il cambio

Lo Sporty 755 è dotato di un deragliatore posteriore, la catena vie e tesa automaticamente. La Sporty 755 è equipaggiata di una trasmissione Shimano con 30 velocità. Utilizzare il comando di velocità a sinistra per selezionare il deragliatore anteriore ed il comando di velocità a destra per azionare il deragliatore posteriore.

Comando del deragliatore posteriore (leva destra)

Premere sulla leva grande per spostare la catena dalla corona piccola verso la grande. Potete cambiarefino a tre velocità nello stesso tempo premendo sulle leve.

Premere sulla leve piccola per spostare la calena dalla corona grande verso la piccola.

Il deragliatore è dotato di due viti di finecorsa alta e bassa. Questi finecorsa permettono di definire l'area di spostamento del deragliatore..

Plus grand pignon Color-guide Vite hassa Vite alta

Schema deragliatore posteriore

La regolazione del deragliatore si effettua con l'aiuto della ghiera. Questa ghiera permette di regolare la tensione del cavo del deragliatore.

Shiera di regolazione della tensione del cavo

6) Forcelle

La vostra bici è equipaggiata di una forcella ammortizzata regolabile. Per i percorsi ondulati, potete bloccare la forcella per aumentare il rendimento della bici. Azionare la ghiera per bloccare la forcella.

Girare la rotella per bloccare la forcella

Regolazione del precarico

La tecnologia di ammortizzamento si basa su una molla elicoidale regolabile in precarico per definire la durezza.

Girare la rotella per regolare il precarico

7) Altri pezzi

Ruota e motore

Dopo il primo mese di utilizzo, si consiglia di stringere i raggi per limitare l'impatto della trazione del motore sulla vostra ruota anteriore o posteriore.

Durante l'avvio del motore, si potrà udire un leggero rumore. Questo rumore è normale quando il motore si avvia e assiste la pedalata. Questo rumore può diventare forte quando è pienamente sollecitato.

3. Sistema di pedalata assistita e batteria

1) Sistema di pedalata assistita

La vostra console è composta da 2 parti, uno schermo LCD e una leva di controllo. La leva di controllo è composta da 5 pulsanti-;questa leva vi permetterà di effettuare tutte le regolazioni necessarie per il corretto utilizzo della vostra console.

A B C D E + - i

A: Superiore
B: Inferiore
C: luce del display
D: On/Off
E: Modalità

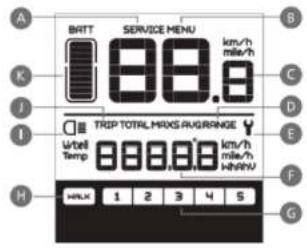

La vostra bicicletta Sporty 755 è dotata di una console multifunzione:

BATT SERVICE MENU km/h 88.0 TRIP TOTAL MAXS AVERAGE W/tel Temp km/h km/h km/h km/h 1 2 3 4 5 A B C D E F G

A: Manutenzione

B: Menu

C: Velocità (Km/h o Miglia/h)

D: Velocità modalità

(velocità media, velocità maxi)

E: Errore codice

F: Indicazione di distanza

G: Modalità di assistenza

H: Modalità pedone

I: Illuminazione display

J: Modalità di distanza

(distanza del percorso, distanza totale)

K: Livello di canica della batteria

Premete sul pulsante (D) per avviare la console. Tenete premuto per 2 secondi lo stesso pulsante per spegnere il sistema.

Regolazione dei livelli di assistenza

Premete il pulsante + (A) o il pulsante— (B) per selezionare il livello di assistenza.

Sono disponibili 5 livelli di assistenza:

• 0: Sistema acceso ma senza assistenza
• 1: Assislenza debole
• 2: Assistenza media
• 3: Assistenza importante
• 4: Assistenza forte
• 5: Assistenza massima

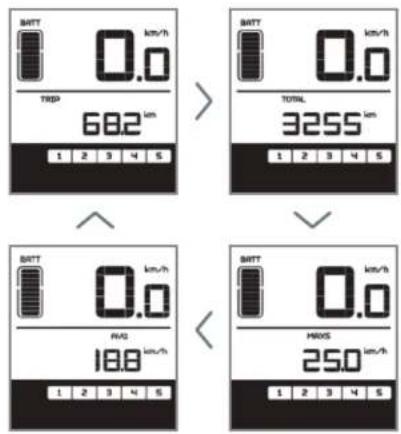

Regolazione delle modalità di velocità e di distanza

Premere il pulsante (E) per cambiare le modalità di velocità o di distanza

BATT 0.0 TROP 682 km 1 2 3 4 5 BATT 0.0 TOTAL 3255 km 1 2 3 4 5 BATT 0.0 RAG 18.8 km/h 1 2 3 4 5 MROS 25.0 km/h 1 2 3 4 5

L'ordine di scomimento delle funzioni è il seguente:

Distanza del percorso (TRIP) => Distanza totale (TOTAL) => Velocità massima (Maxs) => Velocità media (AVG)

Azzeramento delle distanze

Premere due volte il pulsante (E) ad un intervallo inferiore di 0,3 secondi.

Il display entra nello stato menu (visualizzazione tc). Premere il pulsante + per azzerare le distanze e le velocità

BITT HENU BITC BITT HENU

Illuminazione display

Premere per due secondi il pulsante per avviare l'illuminazione del display. Procedere alla stessa operazione per spegnere il display.

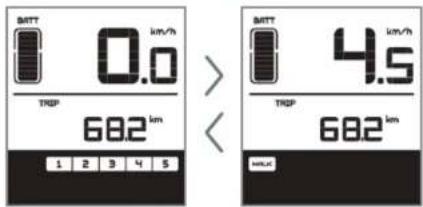

Assistenza 6 km/h

Premere il pulsante "-" per due secondi per avviare l'assistenza 6 km/H (modalità pedone) Rilasciando il pulsante, il sistema di assistenza si arresta.

BATT 0.0 km/h TROP 68.2 km 1 2 3 4 5 BATT 4.5 km/h TROP 68.2 km 1

Azzeramento delle funzioni

Premere simultaneamente i pulsanti e per un secondo per azzerare una funzione. Questa operazione è valida per le funzioni AVG Speed (velocità media), Max Speed (velocità massima), Trip (distanza percorsa) e Time (crono).

Livello di carica della batteria

Il livello di carica compare sul display.

Indicazione della carica in funzione del numero di segmenti presenti:

10: >90%	4:35%< C< 45%
9:80%< C< 90%	3:25%< C< 35%
8:70%< C< 80%	2:15%< C< 25%
7:60%< C< 70%	1:5%< C< 15%
6:50%< C< 60%	0:C< 5%
5:45%< C< 50%

2) Batteria

Non aprire mai o provare di riparare la batteria senza autorizzazione preliminare del fabbricante, potreste danneggiare i componenti ed invalidare la garanzia. Tenere la batteria lontano dai materiali infiammabili e dal fuoco.

Cobnsigli per la prima utilizzazione:

La vostra bici Wayscral è equipaggiata di una batteria al litio di 36V/11Ah. Ed è accompagnata da un caricatore dedicato a questa bici.

Prima di utilizzare la vostra bici, vi consigliamo di fare una carica completa della vostra batteria. La batteria vi è stata consegnata con una carica minima, E' MOLTO IMPORTANTE EFFETTUARE

UNA CARICA MINIMA DI 2 ORE OGNI DUE MESI

Assicuratevi che la vostra batteria sia sbloccata, toglietela dal suo alloggiamento.

Fissare bene l'estremità del caricatore nella presa situata dietro la batteria, vicino all'impugnatura.

Fase 1: Sbloccare la batteria con la chiave.

Fase 2: Far scorrere la batteria verso l'alto sul suo supporto

Fate scivolare il guscio di plastica che protegge la presa, per effetture il collegamento. Collegare la spina di alimentazione ad una presa elettrica e verificare che il led sul caricatore si accenda. Per una ricarica completa occorrono tra le 4-5h.

Quando la ricarica è terminata scollegate il caricatore dalla presa.

Non dimenticate di bloccare la vostra batteria dopo il riposizionamento sulla bici.

La vostra batteria è equipaggiata di un indicatore di carica.

Premere sul pulsante per visualizzare il livello di carica della batteria.

Autonomia della vostra batteria

La vostra batteria è soggetta a rodaggio. Avrà un'autonomia definitiva dopo una dozzina di utilizzi. Dopo la ricarica della vostra batteria, si consiglia di lasciarla riposare 20-30 minuti prima dell'utilizzo L'autonomia della nostra VAE Wayscral è la seguente :40-50km.

Il numero di Km in autonomia dipende da diversi fattori di utilizzo :

- la scelta della modalità di assistenza

- il peso dell'utente

- il dislivello della ruota

- il gonfiaggio delle gomme

- il vento

- lo sforzo della pedalata fornito

- l'avviamento e frequenza delle tappe

- la temperatura esterna

Precauzioni

Si raccomanda di ricaricare le batterie regolarmente, o dopo ogni utilizzo. Non c'è nessun effetto memoria su queste batterie.

Al fine di massimizzare la durata di vita della vostra batteria, si consiglia:

- di evitare i luoghi caldi (temperatura di nicarica ideale 20C)

- di lasciare raffreddare la batteria per 30 minuti dopo l'uso della bici

Precauzioni d'uso :

- Utilizzare la batteria unicamente per questa bici.

- Per ricaricare la batteria utilizzare unicamente il caricatore specifico incluso

- Ricaricare la batteria solo in un luogo ben ventilato.

- Non esporre la batteria al calore e non ricaricarla in pieno sole.

- Non smontare o modificare la batteria

- Non collegare le connessioni (+) e (-) della batteria ad un oggetto metallico

- Non esporre la batteria a dei liquidi.

- Non usare una batteria danneggiata.

- Non continuare a ricaricare la batteria se la carica non è completa al termine del tempo di carica teorico.

- Non utilizzare la batteria se emette un odore strano, scalda in maniera non normale o se

qualcosa appare anomalo

- Non lasciare la batteria alla portata dei bambini.

- Ricaricare la vostra batteria prima di un lungo inutilizzo e alla ripresa.

Rispettate le istruzioni riportate sull'etichetta del caricatore della batteria.

Durata di vita delle batterie

Dopo un gran numero ricariche, le batterie possono soffrire di un peggioramento delle loro prestazioni. Questo dipende dalle abitudini di utilizzo della VAE. In

linea generale, la capacità energetica sarà ridotta del 20-30% al termine di 500 cicli (ricarica e scaricamento) per le batterie al litio e di 300 cicli per le batterie al piombo.

Dovrete consegnare le vostre batterie usate al negozio in cui avete acquistato

la bici oppure nei punti di raccolta specializzati in riciclaggio. Sopratutto non gettate le vostre batterie nella natura.

3) Caricatore

Utilizzare soltanto il caricabatterie che è stato fornito con la vostra bici elettrica. Evitate qualsiasi contatto con l'acqua durante la ricarica della batteria. Se si bagnasse una presa, asciugate bene prima di qualsiasi utilizzo.

Precauzioni d'uso

- Leggere il manuale prima di utilizzare il caricabatterie.

- Per uso interno, o non esporre alla pioggia.

- Non provocare corto circuito agli spinotti del caricabatterie utilizzando un oggetto metallico.

- Non smontare o modificare il caricabatterie, in caso di problema, affidare l'apparecchio ad un riparatore qualificato.

- Sistemare il caricabatterie sempre in un ambiente ben areato e asciutto,

- Attenzione : Gas esplosivi. Evitare le fiamme e le scintille. Garantire un'aereazione sufficiente

durante

la carica

- Non utilizzare il caricabatterie con un cavo d'alimentazione o degli spinotti rovinati (danneggiati).

- Non toccare il caricabatterie con le mani bagnate.

- Assicurarsi che la presa del caricabatterie sia correttamente connessa alla presa di rete per la carica.

- Sconnettere l'alimentazione prima di collegare o scollegare le connessioni sulla batteria.

- Non toccare il caricabatterie troppo a lungo durante la carica (rischio di bruciatura superficiale).

- Non posizionare il caricabatterie in modo instabile.

- Non coprire il caricabatterie per evitare il surriscaldamento durante la carica.

- Questo caricabatterie è concepito per caricare delle batterie al Litio, non caricare una batteria danneggiata o diversa dal piombo.

- Non utilizzare su una batteria non ricaricabile.

- Questo apparecchio non è previsto per essere utilizzato da persone (ivi compresi i bambini) le cui capacità fisiche, sensoriali o mentali sono ridotte, o da persone prive di esperienza o di conoscenza, salvo se esse hanno potuto beneficiare, tramite l'intermediario di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni preliminari riguardo l'utilizzo dell'apparecchio.

• E' necessario sorvegliare i bambini per assicurarsi che non giochi con l'apparecchio.
• Lasciare fuori dalla portata dei bambini, questo prodotto non è un giocattolo.
• Non esporre il prodotto ad una sorgente di calore.
• Non immergere il prodotto.
• Il cavo flessibile estemo di questo prodotto non può essere sostituito ; in caso di danneggiamento del cavo, occorre smaltire il prodotto.
• A fine vita, smaltite il prodotto tramite un canale adatto.

IV MANUTENZIONE

1) Revisioni

Ricorda : per assicurare la sicurezza e mantenere i componenti in una buona condizione di funzionamento, occorre far verificare la vostra VAE periodicamente dal vostro rivenditore.

Prima revisione : 1 mese o 150 km

• Verifica della chiusura degli elementi: manovella, ruota, manubrio, forcella, pedali, catena, staffa della sella
• Verifica del funzionamento di trasmissione e di assistenza
• Verifica e regolazione dei freni
• Tensione e/o centraggio delle ruote

Tutti gli anni o a 2000km

• Verifica dei livelli di usura (pattini o pastiglie freni, trasmissione, gomme)
• Controllo dei cuscinetti (scatola della pedaliera, ruote, direzione, pedali)
• Controllo dei cavi (freni, deragliatore)
• Verifica dell'illuminazione
• Tensione e/o centraggio delle ruote

Ogni 3 anni o a 6000km

• Cambiamento della trasmissione (catena, ruota libera, corona)
• Cambio delle gomme
• Controllo dell'usura delle ruote (raggi, cerchio)
• Tensione e/o centraggio delle ruote.
• Deragliatore dei pattini o pastiglie dei freni.
• Controllo delle funzioni elettriche.

2) Manutenzione generale

La vostra bici necessita di una manutenzione regolare per la vostra sicurezza ma anche per aumentare la sua durata di vita. E' importante controllare gli elementi meccanici periodicamente per assicurare, nel caso, la sostituzione dei pezzi usati o che presentano delle tracce di usura.

Per un uso sicuro, controllate regolarmiente lo stato dei fremi e peichi.

Pulizia

Deve essere fatta con una spugna, un catino d'acqua tiepida con sapone o con un getto d'acqua (senza

pressione). Pulte i fianchi dei cerchi e i pattini dei freni con alcool o acetone. Fate particolarmente attenzione a non usare dei getti d'acqua sotto pressione.

Lubrificazione

La lubrificazione è essenziale sui differenti componenti che sono in movimento per evitare la corrosione;

deve essere effettuata regolarmente sui cuscinetti situati nell'asse delle ruote, catena, deragliatore e cavi di comando.

Si consiglia di usare dell'olio specifico per la catena e il deragliatore. Occorre usare del grasso per gli altri componenti.

Controlli regolari

Il serraggio della bulloneria: leva, manovella, pedali, steli.

Le coppie di serraggio da applicare sono le seguenti

Componenti	Coppia preconizzata (Nm)	Consigli particolari
Manovella sul motore	12-14
Pedali su manovella	30	Ingrassare i filetti
Serraggio morsetti di fissaggio a forchella	5-6
Serraggio morsetti di fissaggio su una grucca	5-6
Leva del freno	3-5
Pinze del freno	5-7.5
Sella sullo stelo	5-7.5	Blocco rapido
Collare asta della sella	/	Blocco rapido
Ruota	/

Le altre coppie di serraggio dipendono dalle dimensioni dei dadi : M4: 2,5 à 4.0 N.m. , M5: 4.0 à 6.0 N.m. , M6: 6.0 à 7.5 N.m.

V SERVIZIO POST-VENDITA

1) Pezzi di ricambio

I differenti elementi usurabili sono degli elementi standard. Sostituire sempre i pezzi usurati e/o da cambiare con dei componenti identici in vendita nei negozi o dal vostro rivenditore.

Attenzione: Come qualunque componente meccanico, una bicicletta è sottoposta a sollecitazioni elevate e si usura.

I diversi materiali e componenti possono reagire in maniera diversa all'usura o alla fatica.

Se la durata di vita prevista per un componente è stata superata, questo può rompersi improvvisamente

rischiando di comportare ferite per il ciclista.

Le fessure, i graffi e le decolorazioni in zone sottoposte a delle sollecitazioni elevate indicano che il componente ha superato la sua durata di vita e dovrebbe essere sostituito.

2) Garanzia applicabile

Abbiamo concepito e fabbricato la vostra bicicletta con la massima cura possibile affinchè vi soddisfi completamente. Nonostante questo, se dovesse accadere che il vostro prodotto è difettoso, potrete godere di una garanzia a partire dalla data di acquisto di:

• Garanzia a vita per il telaio

• 2 anni per i motore.

- 1 anni per i ricambi, a parte i componenti usurabili (pneumatici, camera d'aria, pattini dei freni, manopole, sella, cavo).

• 2 anno per le batterie al litio e caricatore

(Riportate la vostra batteria usata in negozio, sarà smaltita presso gli appositi centri di raccolta autorizzati)

Per attivare questa garanzia, l'utente deve presentare il prodotto al distributore, accompagnato dello scontrino o dalla fattura di acquisto.

Questa garanzia, applicabile nel paese di acquisto, copre tutti i difetti del prodotto che non ne permettono

un normale utilizzo. Non copre i difetti legati ad una cattiva manutenzione, un utilizzo improprio, o dovuti

al mancalo rispetto delle indicazioni del costrutlore. La garanzia non copre la normale usura dei pezzi legata all'uso del prodotto.

Il garante è : contact: www.norauto.com

La garanzia commerciale prevista qui sopra non limita in alcun modo il diritto dall'acquirente di agire in garanzia di vizi nascosti o di non conformità, come previsto nei differenti paesi Europei. Per ulteriori informazioni, fate riferimento alla legge in vigore nel vostro Paese.

3) Funzionamento e Riparazione

Batterie al litio

La luce Rosso del caricatore non funziona durante la ricarica

- Verificate che i connettori siano correttamente connessi.

La luce Rosso del caricatore non diventa verde

- Staccate l'alimentazione, poi dopo 5 secondi connettete alla corrente, dovrebbe riprendere a caricare.

La luce Rosso del caricatore diventa subito verde

- Verificate che la batteria sia completamente carica.

-l fusibili sono bruciati.

Non smontare per nessun motivo. In caso di problemi, contattare un tecnico qualificato per la

riparazione (T3.15A/250V)

3) Funzionamento e Riparazione

In caso di difetto, il display indica il simbolo ♀ e compare un codice difetto.

Codice errore	Problema
03	Problema connessione freni
06	Protezione tensione troppo debole
07	Protezione tensione troppo elevata
08	Problema sensore di Hall motore
10	Surriscaldamento motore
11	Sensore temperatura variatore difettoso
12	Sensore di corrente difettoso
13	Sensore di temperatura batteria difettoso
21	Sensore velocità difettoso
22	BMS della batteria difettoso
30	Problema di comunicazione del variatore

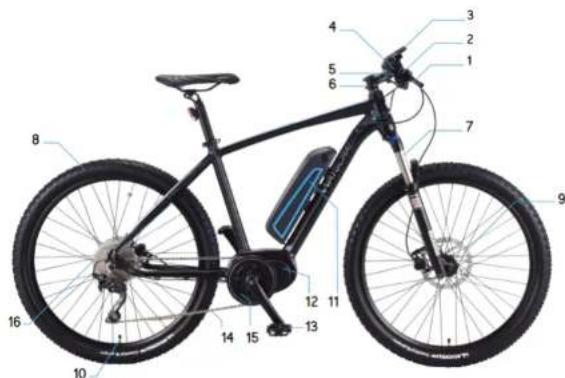

Allegato: Caratteristiche tecniche

(2) Leva del cambio
(3) Display
(4) Manubrio
(5) Campanello

(6) Attacco manubrio
(7) Sospensione anteriore
(8) Pneumatico
(9) Freni a disco
(10) Valvola di cerchione

11) Batteria
(12) Controller
(13) Pedale
(14) Calena
(15) Motore

Sporty 755

Carico massimo		100 kg (utente + Carico + bici)
Velocità massima con assistenza < 25km/h
Autonomia		40-60km
Motorizzazione	Motore elettrico	Pedaliera brushless CC
	Potenza massima	250W
	Tensione	36V
Batteria	Tipo	Litio
	Tensione	36V
	Capacità 11 Ah
	Peso	3 kg
	Tempo di carica	4-5h
	Numero di cicli 500-800
Caricatore	Specifiche	Tensione di entrata 230V
		Tensione di uscita 42V
Peso totale bici		22Kg
Dimensione bici 180 x 62cm
Dimensioni Gomme		27,5" x 2,10

PT

E' importante adattare le regolazioni della vostra bici alla vostra morfologia.

Selim

Carico massimo	100 kg (utente + carico + bicicletta)
Velocità massima con assistenza	< 25 km/h
Autonomia	40 - 60km
Motorizzazione	Motore elettrico	Pedais com motor DC Brushless
	Potenza max	250 W
	Tensione	36 V
Batteria	Tipo	Litio
	Tensione	36 V
	Capacità	11Ah
	Peso	3kg
	Tempo di carica	6 à 7 heures
	Numero di cicli	500-800
Caricatore	Specifiche	Tensione in entrata 220 V
		Tensione in uscita 41 V
Peso totale della bicicletta (con batteria)	22 Kg
Dimensioni della bicicletta	180cm x 62 cm
Dimensioni pneumatici	27,5" x 2,10

PL

Sfat la prima utilizare:
