MANUAL DE UTILIZARE 400M² 18V STERWINS

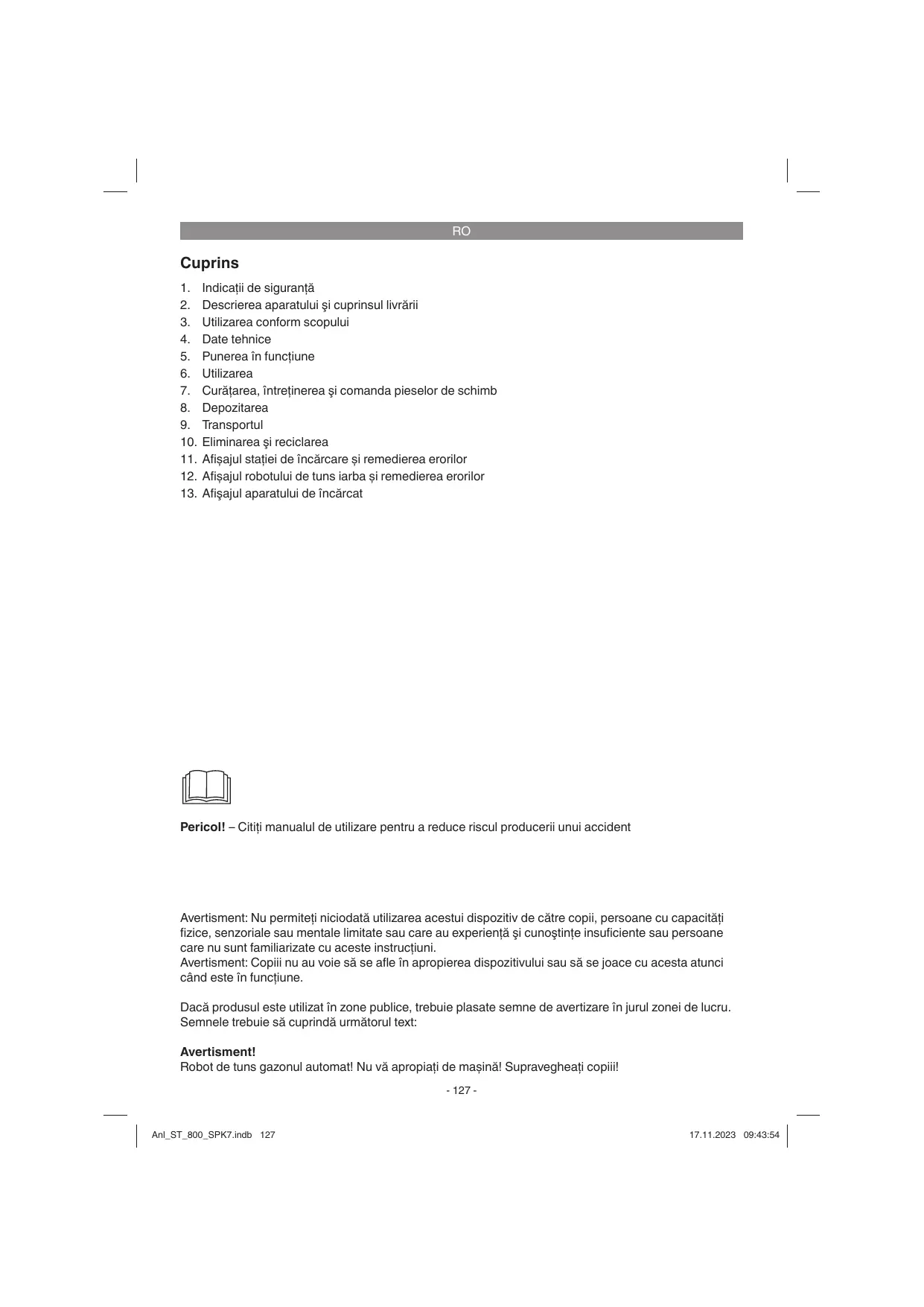

2. Descrierea aparatului si cuprinsul ivrärii

3. Utilizarea conform scopului

5. Punerea in functiune

12. Afisajul robotului de tuns iarba si remedierea erorilor

18. Afisajul aparatului de incärcat

Pericol! — Cititi manualul de utilizare pentru a reduce riscul producerii unui accident Avertisment: Nu permiteli niciodatä utilizarea acestui dispozitiv de cätre copii, persoane cu capacitäti fizice, senzoriale sau mentale limitate sau care au experientä si cunostinte insuficiente sau persoane care nu sunt familiarizate cu aceste instructiuni. Avertisment: Copii nu au voie sä se afle in apropierea dispozitivului sau sä se joace cu acesta atunci cänd este in functiune. Dacä produsul este utilizat în zone publice, trebuie plasate semne de avertizare în jurul zonei de lucru. Semnele trebuie sä cuprindä urmätorul text: Avertisment! Robot de tuns gazonul automat! Nu vä apropiati de maginä! Supravegheati copiiil

3. Utilizarea conform scopului

Robotul de tuns iarba este destinat utilizäri per- sonale in grädinile private si de hobby si se va folosi exclusiv pentru tunderea gazonului. Aparatul poate fi utilizat numai in conformitate cu scopul pentru care a fost creat. Orice utilizare care depäseste acest domeniu este consideratä neconformä. Pentru eventualele daune sau acci- dente de orice tip rezultate ca urmare a utilizärii neconforme a aparatului räspunde utilizatorul/ operatorul si nu producätorul. Vä rugäm sä fineti de asemenea cont de faptul cä aparatele noastre nu sunt construite pentru utili- zare in scopuri mestesugäresti sau industriale. Nu ne asumäm nicio räspundere pentru eventualele probleme survenite ca urmare a utilizärii aparatu- lui în intreprinderi lucrative, mestesugäresti sau industriale precum si in alte activitäti similare.

Robotul de tuns iarba este echipat cu mai multi senzori de sigurantä. + Senzor de ridicare: În cazul in care robotul de tuns iarba se ridicä din spate la mai mult de 30° de la sol sau dacä o roatä din fatä (12) pierde contactul cu solul, robotul si rotatia lamelor (10) se vor opri imediat. + Senzor de inclinare: În cazul in care robotul de tuns iarba se inclinä puternic intr-o directie, acesta si rotatia lamelor (10) se vor opri imediat. + Senzor pentru obstacol: Robotul de tuns iarba recunoaste obstacolele pe care le intämpinä în cale. Când robotul de uns iarba se ciocneste de un obstacol, aces- ta se opreste imediat si se indepärteazä de obstacol cu spatele. + Senzor de ploaie: Robotul de tuns iarba este preväzut cu un senzor de ploaie (5) pentru a se preintämpina situatia ca robotul sä lucreze în ploaie. Ro- botul de tuns iarba se va intoarce la statia de incärcare (19) când sesizeazä ploaia si se va incärca complet. Dupä ce senzorul de ploaie (6) se usucä, robotul de tuns iarba rämâne incä douë ore la statia de incärcare (19). Abia dupä aceea isi va relua activitatea, cu conditia sä se afle incä in intervalul de timp activ. Dacä senzorul de ploaie (5) este activat {recomandat pentru a proteja gazonul), atunci apare un nor deschis la culoare pe afisaj (60). Dacä senzorul s-a declansat apare un nor inchis la culoare, cu stropi de ploaie. Nu scurtcircuitati cei doi senzori de metal cu metal sau orice alt material conductor. Acest lucru va afecta functionarea corectä a robotu- lui de tuns iarba.

Mai intâi desenafi o schitä a gazonului. Desenati, de asemenea, obstacolele si elaborati un plan cum sä le protejati. Astfel vä va fi mai usor sä gäsiti o pozitionare bunä pentru statia de incärcare (19) si sä intindet firul de delimitare (18) în jurul tufisurilor, straturilor cu flori etc. (Fig. 4). in cazul în care inältimea gazonului depäseste 60 mm, acesta va trebui tuns inainte pentru a nu suprasolicita robotul de tuns iarba si pentru a nu afecta gradul de eficientä de functionare. Pentru a face acest lucru puteti folosi o masinä de tuns iarba conventionalä sau o motocoasä. Se recomandä sä tundeti gazonul in locul in care trebuie amplasat firul de delimitare cu o maginä de tuns iarba disponibilä in comert la o inälime de 30 mm, astfel incât firul sä se ageze corect pe sol. Adunai toate obiectele imprästiate pe gazon care pot fi deteriorate de cätre robotul de tuns iarba sau care pot deteriora robotul. Trebuie sä aveti la indemânä urmätoarele unelte: ciocan, cleste, cleste pentru dezizolare si nivelä cu bulä (optional). Montarea acumulatorului Pentru ca robotul de tuns iarba sä functioneze este nevoie de un acumulator (A) din seria Power- X-Change. Atentie: în functie de model, este posibil ca acumulatorul (A) sä nu fie inclus in continutul livrärii pentru robotul dumneavoasträ de tuns iarba. Deschideti capacul compartimentului pentru acumulator (9). Apäsati butonul de blocare al acumulatorului (A) si introduceti acumulatorul {A) in suportul de acumulator preväzut. inchideti capacul compartimentului pentru acumulator (9) si asigurati-vä cä se blocheazä corect (Fig. 10). Pentru a indepärta acumulatorul (A) deschideti capacul compartimentului pentru acumulator (9). Apäsati butonul de blocare al acumulatorului (A) si scoateti acumulatorul (A).

5.4 Statia de încärcare

5.4.2 Localizarea statiei de încärcare

1. inainte de a conecta statia de încärcare (19)

rect la prizä. Nu folosifi cablul pentru alte intrebuintäri.

3. Nu folositi o unitate de conectare (13)

deterioratä. În caz de deteriorare a cablurilor sau a unitätii de conectare (13) adresafi-vä imediat unui tehnician autorizat pentru a le inlocui.

4. Nu incärcati robotul de tuns iarba într-un me-

5.4.4 Informati privind încärcarea

Robotul de tuns iarba se intoarce la statia de incärcare (19) in urmätoarele situatil: Îltrimiteti manual inapoi. Acumulatorul este incärcat la Sub 30 %. Intervalul de lucru zilnic a ajuns la final. S-a activat senzorul de ploaie. Robotul de tuns iarba este supraîncälzit. Modul ,Tuns margini” sau ,Spotmowing” a fost activat in afara intervalului de lucru stabilit si finalizat de cätre robotul de tuns iarba. Astfel, robotul de tuns iarba se intoarce singur la statia de incärcare (19) de-a lungul frului de delimitare (18). Cänd robotul de tuns iarba se intoarce la statia de incärcare (19), cautä firul de delimitare (18) si merge de-a lungul firului de delimitare (18), în sens invers acelor de ceasoric. În timpul incärcäril, afisajul LED (21) al acumula- torului de pe statia de incärcare (19) lumineazä in culoarea rosie. Dacä afisajul LED (21) de pe statia de incärcare (19) lumineazä in culoarea verde, atunci acumulatorul este complet incärcat. Dupä incärcarea completä, robotul de tuns iarba reia lucrul sau rämâne la statia de incärcare (19) pânà la inceperea urmätorului interval de lucru. În cazul în care intämpinä un obstacol pe firul de delimitare (18) la intoarcerea la statia de incärcare (19), robotul de tuns iarba rämâne, dupä mai mule incercäri, in fata obstacolului si nu se poate intoarce la statia de incärcare (19). indepärtati toate obstacolele de pe firul de deli- mitare (18). Dacä temperatura acumulatorului depäseste 45 C, incärcarea este intreruptä pentru a se evita daune ale acumulatorului. Dupä ce temperatura scade, incärcarea se reia automat. În cazul in care temperatura motorului robotului de tuns iarba depäseste 65 C, robotul de tuns iarba se intoarce la statia de incärcare (19). Dupä ce temperatura scade, robotul reia lucrul conform setärilor. În cazul in care acumulatorul se descarcä inainte ca robotul de tuns iarba sä se intoarcä la statia de incärcare (19), robotul nu mai poate fi pornit. Duceti robotul de tuns iarba inapoi la statia de incärcare (19) si läsati intrerupätorul principal (7) pornit. Robotul de tuns iarba se va incärca automat.

5.5.1 Instalarea firului de delimitare

Firul de delimitare (18) poate fi asezat atât pe sol, cât si in pämänt. Dacä solul este tare sau uscat, cârligele de fixare (14) se pot rupe când sunt bätute cu ciocanul. Udati gazonul inainte de instalarea firului de delimitare dacä solul este foarte uscat. + _ Instalare pe sol Asezafi bine firul de delimitare (18) pe sol si fixati-l cu cârligele de fixare (14) preväzute, dacä nu doriti sä scarificati sau sà aerisiti ulterior gazonul. in primele säptämäni ale fo- losiril robotului de tuns iarba puteti incä ajusta pozitia firul de delimitare. Dupä o vreme, firul de delimitare va fi acoperit de iarbä si nu va mai fi vizibil. Instalati firul de delimitare cu o distantä de maximum 1 m intre cârligele de fixare (14). Reducefi distanta dintre cârligele de fixare în zonele neuniforme ale gazonului. Evitafi situatile în care firul nu atinge solul. Asigurafi-vä cä robotul de tuns iarba nu trece peste firul de delimitare. + Instalare în pämänt ngropati firul de delimitare la o adäncime de maximum 5 cm. Acest lucru previne de- teriorarea firului de delimitare (18) in cazul scarificärii sau aerisiri, de exemplu. Indicatiel Rezervati 1 metru de fir in spatele statiei de incärcare in cazul in care este nevoie de corecturi ulterioare. Aveti grijä sä amplasafi lungimea in exces in afara suprafetei de gazon. Nu intersectati firele.

Cänd robotul de tuns iarba se apropie de firul de delimitare (18), acesta este recunoscut prin inter- mediul senzorilor de pe fafa robotului. inainte ca robotul de tuns iarba sä se intoarcä va trece pes- te firul de delimitare (18) cu pânè la 30 cm. Aveti in vedere acest lucru când calculati suprafata de tuns (Fig. 6a).

5.5.4 Asezarea firului la colturi

Evitati ca firul de delimitare (18) sä fie agezat la colturi in unghi drept (90°). Pentru a vä asigura cä robotul de tuns iarba nu se deplaseazä prea mult dincolo de firul de delimitare (18), asezatifirul de delimitare (18) aça cum este indicat in figura 6b.

5.5.5 Calcularea pantei gazonului

Robotul de tuns iarba poate urca pante de pânä la 35 %. Evitati existenta unor pante mai inclinate. Înclinatia pantei poate fi determinatä impärtind inälfimea la distantä (Fig. 6c). Exemplu: a/b = 35 cm/100 cm = 35 %

5.5.6 Instalarea firului de delimitare în pantä

În cazul pantelor, robotul de tuns iarba poate aluneca, în special din cauza ierbii ude, si poate trece peste firul de delimitare (18). De aceea este necesar sä acordafi atentie urmätoarelor puncte (Fig. 6d):

+ Separaï aleile inältate, suprafetele cu pietris sau cu mulci de scoartä, straturile de flori adänci sau alte zone similare. Asezafifirul de delimitare (18) la o distantä de cel putin 30 cm (Fig. 6e si 6g). + Trotuarele care sunt la acelagi nivel cu gazo- nul nu trebuie separate, pentru cä robotul de tuns iarba poate trece cu usurintä peste ele. Firul de delimitare (18) poate fi amplasat si peste trotuare (Fig. 6f si 6g).

Finalizati pozitionarea intregului fir de delimitare (18) inainte de a-1 conecta la statia de incärcare. Pästrati la ambele capete 1 m suplimentar din firul de delimitare (18) pentru a putea face modificäri ulterioare. Desfaceti izolatia firului de delimitare (18) la cape- te pentru a-I conecta la statia de incärcare (19) pe © lungime de 10 pânä la 15 mm, cu ajutorul unui cleste pentru dezizolare. Deconectati stecherul de retea inainte de a conecta firul de delimitare (18) la statia de incärcare (19). Firul de delimitare (18) dirijat spre partea din fatä a statiei de incärcare (19) trebuie sä fie dirijat spre partea din spate prin intermediul suporturilor de cablu de pe partea inferioarä a statiei de incärcare (19). Conectati acest fir de delimitare (18) cu conec- torul negru din stänga. Ghidati apoi firul de de- limitare (18) din spate prin gaurä (degajare de tensiune) in zona de conectare si conectati-l la conectorul rosu din dreapta (Fig. 72). Robotul trebuie apoi readus manual la statia de incärcare pentru a se reincärca. Atentie! Nu este permis ca firele de delimitare (18) sä se intersectezel Apoi efectuati conexiunea la sursa de alimentare. Dupä instalarea corectä, afisajul LED (21) de

pe statia de incärcare (19) ar trebui sä lumineze constant în culoarea verde. Dacä becul LED nu lumineazä, verificati mai inti conexiunile. Dacä becul LED lumineazä, insä nu constant în culoa- rea verde, citititabelul ,Afisai statia de incärcare si remedierea erorilor” de la finalul acestui manual.

5.7 Pornirea si verificarea instalärii

Din momentul in care afisajul LED (21) de pe statia de incärcare (19) lumineazä in culoarea verde, zona de tuns este pregätitä pentru robotul de tuns iarba. Asigurati-vä mai intâi cä cârligele de fixare (14) de pe firul de delimitare (18) sunt complet infipte. Pozifionafi robotul de tuns iarba la cca 3 m in spatele statiei de incärcare (19), in fata firului de delimitare (18). Robotul de tuns iarba trebuie pozitionat la un un- ghi de 90° fatä de firul de delimitare (18) (Fig. 7b). Pornii intrerupätorul principal (7) (ON) (Fig. 8). Deblocati robotul de tuns iarba cu ajutorul codului PIN (a se vedea capitolul ,Mecanism de blo- care / PIN”). Apäsati butonul MODE" (52). Apoi selectati, cu ajutorul butoanelor de navigare (55), punctul ,cätre stafia de incärcare” si confirmati alegerea cu butonul ,OK" (56). Apäsati butonul START” (53) si inchideti apoi capacul afisajului. Acum robotul de tuns iarba va urma firul de delimitare (18) in sensul invers acelor de ceasornic. Urmärifi cu privirea robotul de tuns iarba pe toatä durata parcursului de-a lungul firului de delimitare (18), pânä când ajunge din nou la statia de incärcare (19). in cazul in care robotul de tuns iarba intämpinä probleme in anu- mite puncte, corectali traseul firului de delimitare (18) si repetati procedura. Acumulatorul robotului de tuns iarba este acum complet încärcat. in cazul problemelor la andocare este posibil sä fie nevoie sä repozifionali statia de incärcare (19) in lateral pâänä când andocarea are loc färä probleme. Puteli opri robotul de tuns iarba in orice moment folosind butonul STOP (3). Dupä apäsarea buto- nului STOP (3), robotul de tuns iarba se va opri si va astepta noi instructiuni.

5.8 Fixarea statiei de încärcare

Apäsati comutatorul pentru afisarea capacitätii acumulatorului. Afisajul capacitätii acumulatorului vä semnalizeazä nivelul de încärcare al acumula- torului in baza a 3 LED-uri (Fig. 13b). Toate 3 LED-urile lumineazä: Acumulatorul este complet incärcat. Se aprind 2 LED-uri sau numai unul Acumulatorul mai are rezerve suficiente. 1 LED clipeste: Acumulatorul este gol, incärcati acumulatorul. Toate LED-urile clipesc: Temperatura acumulatorului este prea scäzutä. indepärtati acumulatorul din aparatul de încärcat si läsati-l o zi la temperatura camerei. in cazul in care defectiunea persistä, acumulatorul este descärcat profund si este defect. indepärtati acu- mulatorul din aparatul de incärcat. incärcarea si utilizarea unui acumulator defect este interzisä. Atentiel În cazul in care folositi un acumulator Multi-Ah intotdeauna la putere maximä. Datoritä incärcäril si descärcärii usoare a robotului de tuns iarba, nu este necesar sä se utilizeze o putere mai micä pentru a-i prelungi durata de viatä.

5.10 incärcarea acumulatorului cu

incärcätorul În timpul functionärii normale, acumulatorul (A) robotului de tuns iarba se incarcä prin intermediul statiei de incärcare (19). Pentru ca acumulatorul (A) din seria Power-X-Change sä poatà fi folosit in mod independent, acesta poate fi incärcat cu un incärcätor extern Power-X-Charger. Atei în functie de model, incärcätorul (Fig. 13a / Poz. B) poate face parte sau nu din continutul livrärii pen- tru robotul de tuns iarba.

1. Verificati dacä tensiunea de retea indicatä pe

pläcuta de identificare corespunde cu tensi- unea de retea existentä. Introduceti stecherul de retea al incärcätorului (B) în prizä. LED-ul verde incepe sä lumineze intermitent. 2... Introduceti acumulatorul (A) în incärcätor (B) (Fig. 13a).

8. La punctul ,Afisare incärcätor gäsifi un

tabel cu semnificatile afisajelor LED de pe incärcätor. În timpul incärcärii, acumulatorul se poate incälzi putin. Acest lucru este insä normal.

Dacä nu este posibilä incärcarea pachetului de acumulatori vä rugäm sà verificati + dacä existä tensiune la prizä + dacä existä un contact perfect la contactele de incärcare ale aparatului de incärcat. Dacä totusi nu este posibilä incärcarea pachetului de acumulatori, vä rugäm sä trimiteti + incärcätorul si adaptorul de incärcare + si pachetul de acumulatori la service-ul nostru pentru clienti. În scopul unei expedieri corespunzätoare, vä rugäm sä contactati serviciul nostru pentru clienti sau magazinul la care ati achizitionat aparatul. Tineti cont la expedierea sau eliminarea acu- mulatorilor resp. a aparatelor cu acumulator, ca acestea sä fie ambalate separat în pungi din material plastic, pentru a evita un scurt- circuit sau incendiul În interesul unei durate indelungate de utilizare a pachetului de acumulatori trebuie sä asigurati incärcarea la timp a pachetului de acumulatori. Acest lucru este necesar în orice caz atunci când constatati cä puterea aparatului scade. Nu de- scärcati niciodatä complet pachetul de acumula- tori. Acest lucru duce la defectarea pachetului de acumulatori!

Robotul de tuns iarba este echipat cu un intrerupätor principal (7). Porniti (ON) sau opriti (OFF) robotul de tuns iarba prin intermediul intrerupätorului principal (7) (Fig. 8). Dupä porni- rea robotului de tuns iarba, acesta este blocat cu un cod PIN.

6.2 Panoul de comandä

Robotul de tuns iarba a fost deja programat din fabricä si i s-au fäcut setärile standard. Cu toate acestea, setärile pot fi modificate în functie de nevoi. Chiar dacä setärile din fabricä sunt potrivite pentru majoritatea grädinilor, ar trebui totusi sä vä familiarizafi cu optiunile disponibile. Explicatia panoului de comandä cu afisaj LCD (Fig. 9)

51. Butonul ,SET” - Butonul de setäri

52. Butonul MODE" - Butonul pentru programul

53. Butonul , START" Butonul de pornire

54. Butonul ,BACK - Butonul de inapoi

55. Butoanele de navigare

56. Butonul ,OK" - Butonul de confirmare

6.3 Instrumentul de reglare a înältimii de

2. Apäsai apoi butonul SET” (51) pentru a ac-

cesa meniul de setäri.

3. Parcurgeti meniul afisajului LCD (50) cu

5. În final, introduceti codul PIN personal cu aju-

7. Repetafi pasul 5 si 6 pentru a confirma noul

Aflarea codului PIN în caz de pierdere Trebuie sä aveli la indemânä chitanta si numärul de serie al robotului de tuns iarba. Aveti nevoie de ele pentru a recupera codul PIN! Varianta A:

(51) timp de 6 secunde. .

3. Adresati-vä serviciului clienti pentru a vä recu-

PUK pe stick-ul dumneavoasträ USB, iar pro- cesul se incheie când se aude un sunet.

4. indepärtat stick-ul USB. Cititi datele de pe

stick-ul USB cu ajutorul unui computer. Robo- tul de tuns iarba a elaborat un fisier text (".txt). Fisierul respectiv contine un cod PUK, un cod personal. Adresati-vä serviciului clienti pentru a vä recupera codul PIN.

6.5 Setärile robotului de tuns iarba

În meniul principal al afisajului LCD (50) gäsiti setärile actuale privind data si ora alle robotului de + tuns iarba, precum si nivelul actual de incärcare. De asemenea, meniul include si starea senzorilor de ploaie, semnalele firului, precum si programe- le de tuns alese. Panoul de comandä vä oferä optiunea sä modificati setärile robotului de tuns iarba prin intermediul butonului , SET” (51) si sä incepeli diverse programe de tuns prin interme- diul butonului , MODE” (52). Butoanele de naviga- re (55) pot fi schimbate pe pozitia doritä pentru a putea modifica setärile. Apäsati butonul ,BACK" (54) pentru a päräsi meniul actual. .

Anl_ST_800_SPK7.ndb 136 Setäri- Butonul SET” (51) Prin intermediul butonului , SET” (51) puteti consulta setärile de bazä ale robotului dumneavoasträ de tuns iarba. Folositi butoanele de navigare (55) pentru a ajunge la po: si confirmati sau anulati setärile stabilite anterior prin intermediul butonului OK" (56) sau al butonu- lui,

tia doritä BACK" (54). Planificarea Folositi tastele de navigare (55) pentru a ajunge la ziua pentru care doriti sä efectuati setärile. in modul normal de functionare, robotul de tuns iarba va incepe automat sä tundä gazonul la ora stabilitä in ziua corespunzätoare din säptämâna. Pentru setarea timpului de tundere se recomandä 8 ore pe zi la 500 m°. Se va modica intervalul de lucru in functie de märimea grädini si de complexitate. Zona În cazul grädinilor diforme, robotul de tuns iarba poate intämpina probleme in ceea ce priveste deplasarea cätre acele zone si tunde- rea integralä a gazonului. În acest caz, puteti alege mai multe puncte de start pe firul de de- limitare (18). Astiel robotul de tuns iarba poate accesa si zone dificile. Robotul de tuns iarba va parcurge distanta aleasä pe firul de deli- mitare (18) si isi va incepe procesul de tuns in aceastä zonà (Fig. 6m). Folosind butoanele de navigare (55) ajungeti la pozitia pe care doriti sä o modificati si introduceti distanta respectivä si frecventa. Statia de incärcare (19) este automat stabilitä ca find punctul de start numärul 1. Urmätoarele douë puncte de start pot fi stabilite de cätre dumneavoasträ. În acest sens, mäsurati distanta dintre statia de incärcare (19) si punctul de start in sensul acelor de ceasornic, de-a lungul firului de delimitare (18). În privinta frecventei veti stabili cât de des isi va incepe robotul de tuns iarba lucrul iesind din statia de incärcare (19) sau dintr-unul din punctele de start. Tuns margini Pentru a obtine o margine curatä a gazonului poate fi activatä setarea ,tuns pe margine” De asemenea, poate fi setatä frecventa de tuns pe margine, adicä ritmul in care marginea gazonului sä fie tunsä la inceputul intervalului de lucru, inainte ca robotul de tuns iarba sä inceapä operatiunea de tuns. În setarea stan- dard, robotul de tuns iarba isi incepe procesul de tuns la fiecare 7 zile lucrätoare prin tunde- rea de-a lungul intregului fir de delimitare. Memorie erori

6.6 Controlul robotului de tuns iarba

plet capacul afisajului (23).

2. Deblocati panoul de comandä (2).

8. Folositi butonul MODE" (52) pentru a alege

5. inchideti capacul afisajului (23).

Robotul de tuns iarba va lucra acum conform lor de täiere. De-a lungul intervalului de lucru, nivelul de incärcare al acumulatorului va fi afisat pe afisajul LCD (50). De indatä ce nivelul de incärcare scade la 30 %, robotul de tuns iarba se intoarce automat la statia de incärcare (19). intreruperea procesului de tundere

1. Apäsati butonul STOP (3) pentru a opri imedi-

at robotul de tuns iarba.

2. Deschideti complet capacul afisajului (23).

statia de incärcare", pentru a trimite robotul de tuns iarba la statia de incärcare (19), de-a lungul firului de delimitare (18).

6. inchideti capacul afisajului (23).

Starea STOP: à apäsati butonul STOP (3), robotul de tuns in starea STOP, care este afisatä pe afisajul LCD (50). Robotul de tuns iarba intrerupe operatiunea de tuns pänä cänd este activatä din nou. Dupä deblocarea panoului de comandä (2), apare o fereasträ care sugereazä anularea stärii STOP Starea este anulatä prin confirmare. În caz contrar, robotul de tuns iarba rämäne oprit. Dacä robotul de tuns iarba este pornit sau trimis inapoi la statia de incärcare (19), starea STOP este de asemenea anulatä. inchideti capacul afisajului (3).

7. Curätarea, întretinerea si

comanda pieselor de schimb Pericoll Înainte de orice operatiune de curätare sau intretinere, dispozitivul trebuie deconectat de la sursa de alimentare prin scoaterea stecherului de retea din prizä si prin oprirea (OFF) dispozi- tivului de la intrerupätorul principal (7) (Fig. 8). Îndepärtati si acumulatorul robotului de tuns iarba. Atentiel Purtati mänusi de protect

Folositi doar lame originale: in caz contrar, functionarea si siguranta nu sunt garantate. Robotul de tuns iarba este echipat cu trei lame (10) montate pe un disc de täiere (11). Aceste

noi. inlocuiti intotdeauna toate cele trei lame (10) în set.

4. La final, strângeti din nou suruburile de fixare.

1. Pozifionati robotul de tuns iarba în zona

de tuns. Robotul de tuns iarba nu are voie sä se afle la statia de incärcare cänd se actualizeazä software-ul.

2. Introduceti un stick USB în portul USB, asa

cum este indicat în imagine (Fig. 11). Porniti (ON) comutatorul principal (7). Robotul de tuns iarba va incepe actualizarea software-ului si va indica in ce punct se aflà.

5. Dupä finalizarea procesului de actualizare,

scoateti stick-ul USB si reporniti robotul de tuns iarba folosind comutatorul principal (7).

Pentru noul software contactati serviciul nostru pentru clienti sau vizitati site-ul nostru web https:// wwweinhell-service.com/ro_RO/page/sterwins- masina-de-tuns-gazon-robotizata

7.2.3 Repararea firului de delimitare

Înainte de a depozita robotul pentru iarnä incärcati complet acumulatorul si opriti (OFF) robotul de tuns iarba prin intermediul intrerupätorului prin- cipal (7). indepärtati acumulatorul din dispozitiv. Deconectati unitatea de conectare (13) de la alimentarea cu energie electricä si de la statia de incärcare (19). Firul de delimitare (18) poate fi läsat pe poziti iar- na. Cu toate acestea, asigurati-vä ca conexiunile sä fie protejate mpotriva coroziunil. Deconectafi conexiunile firului de delimitare (18) de la statia de incärcare (19). Depozitafi dispozitivul si accesoriile sale intr-un loc intunecat, uscat, färä pericol de expunere la inghet si inaccesibil copillor. Temperatura optimä de depozitare este între 5°C si 30°C. Pästrati dis- pozitivul in ambalajul original.

Aparatul se aflä intr-un ambalaj pentru a impiedi- ca pagubele de transport. Acest ambalaj este o materie primä si este astfel refolosibil sau poate fireadus în circuitul de revalorificare a materillor prime. Aparatul si piesele sale auxiliare sunt con- struite din diferite materiale, cum ar fi de exemplu metal sau material plastic. Aparatele electrice nu se vor arunca la gunoiul menajer. Pentru salubri- zarea corespunzätoare, aparatul se va preda la un centru de colectare. Dacä nu aveti cunostintä unde se aflä un centru de colectare, informati-vä in acest sens la administratia comunalä.

11. Afisajul statiei de încärcare si remedierea erorilor

Afisaj LED (21) Descriere Solutie Oprit - Färä curent electric Verificati alimentarea cu curent electric Luminä verde -_ Pregätit pentru tuns Acumulator complet incärcat Fir de delimitare (18) conec- tat -_ Dacä conexiunea cablului de delimitare la statia de incärcare este corectä, citii re- medierea erorilor robotului de tuns iarba, dacä cumva existä o altä problemä. Luminä verde intermitentä = Fir de delimitare (18) täiat =" Inspectatifirul de delimitare (18) pentru a vedea dacä este rupt. Verificati cone- xiunea in partea posterioarä a statiei de incärcare si asigurati-vä, cä ambele capete ale cablului sunt dezizolate corespunzätor si introduse complet in conectorii respectivi. Verificati conexiunea în partea posterioarä a statiei de incärcare si asigurati-vä cä ambele capete ale cablului sunt dezizola- te corespunzätor si introduse complet in conectori. Verificati dacä firul de delimitare din jurul gazonului este deteriorat (firul nu trebuie sä fie täiat complet pentru a intrerupe semnalul).

3. Dacä pasii 1 si 2 sunt in regulä,

deconectafi cele douë capete ale firului de delimitare de la statia de incärcare. Conectati un cablu cu o lungime de 5 m la statia de incärcare si asezafi-I temporar pe sol. a) Verificati dacä lumina este verde continua, dacä da (verde continuu) => inseamnä cä semnalul este restabilit atunci cänd este folosit un alt cablu. Efectuati o verificare mai atentä pentru a determina unde este deteriorat sau rupt firul de delimitare. Dacä utilizati stechere, asigurati-vä cä fire- le sunt introduse complet si cä stecherele sunt fixate corect. b) Dacä lumina continuä sä clipeascä => verificati conexiunea în partea posterioarä a statiei de incärcare si asigurati-vä cä ambele capete ale cablului sunt dezizola- te corect si introduse complet in conectori. Dacä problema persistä, contactati servi- ciul pentru clienti.

Luminä rosie - Acumulatorul se încärcä -_ Asteptati pânä când acumulatorul este complet incärcat. Anl_ST_800_SPK7.indb 141

Mesaje de eroare ale robotului de tuns iarba pe afisajul LCD (50) Cauzä po; Remediere Robot ridicat = Senzor de ridicare declansat continuu timp de 10 secunde Apäsati butonul STOP (3) pentru a deschide capacul afisajului (23). Reporniti procesul de tundere prin intermediul panoului de comandä (2): -_ În cazul în care eroarea apare des, verificati sä nu existe obstacole in zona de tuns ce au o inällime mai mare de 10 cm si indepärtati-le sau delimitati obstacolele de zona de tuns cu ajutorul firului de deli- mitare (18). Robot blocat =" Senzor pentru obstacol ac- tivat de mai multe ori intr-un interval de un minut Senzor pentru obstacol activat continuu timp de 10 secunde Senzor pentru obstacol acti- vat de trei ori in timpul ntoar- cerii la statia de incärcare (19) Apäsati butonul STOP (3) pentru a deschide capacul afisajului (23). Reporniti procesul de tundere prin intermediul panoului de comandä (2): = Verificati dacä robotul de tuns iarba este blocat de un obstacol sau este prins între copaci, tufisuri etc. indepärtati obstacolul sau evitati aceastä zonä. În cazul in care eroarea apare des, verificati traseul firului de delimitare (18). Acordafi atentie deosebitä unghiurilor inguste, coridoarelor, gardurilor, stäncilor etc. si ajustati dispunerea firului de deli- mitare (18), dacä este necesar. Verificati dacä iarba este prea inaltä si dacä robotul de tuns iarba este blocat. în acest caz, tundefi iarba la o înältime de maximum 60 mm. - De asemenea, asigurati-vä cä iarba de pe partea firului de delimitare nu impiedicä miscarea robotului in timpul deplasär de-a lungul firului de delimitare; dacä este necesar, täiati marginile gazonului. -_ Dacä aceastä eroare apare pe statia de incärcare, asigurati-vä cä racordul de incärcare de pe statia de incärcare si ro- botul sunt curätate. Prea aproape de statie =" Robotul de tuns iarba a fost trimis prea aproape de statia de incärcare (19). Apäsati butonul STOP (3) pentru a deschide capacul afisajului (23). Reporniti procesul de tundere prin intermediul panoului de comandä (2): = Robotul de tuns iarba trebuie trimis inapoi la statia de incärcare (19) de la o distantä de minimum 2 m. Anl_ST_800_SPK7.ndb 143

Mesaje de eroare ale robotului de tuns iarba pe afisajul LCD (50) Cauzä po; Remediere Rästurnat Robotul de tuns iarba a stat inclinat continuu timp de 10 secunde Robotul de tuns iarba a stat inclinat intr-o singurä directie pentru mult timp Apäsati butonul STOP (3) pentru a deschide capacul afisajului (23). Reporniti procesul de tundere prin intermediul panoului de comandä (2): = Mutati robotul de tuns iarba pe o suprafatä planä si reporniti-. = În cazul in care robotul de tuns iarba stä inclinat din cauza unei pante abrupte din zona de tuns, reglati firul de delimitare (18) corespunzätor, pentru a evita pantele abrupte. Defectiune roatà Rofile din spate (8) s-au ridi- cat din cauza unui obstacol Rofile din spate (8) se pot roti liber pe un gazon neuniform Rofile sunt murdare sau solul este alunecos Apäsati butonul STOP (3) pentru a deschide capacul afisajului (23). Reporniti procesul de tundere prin intermediul panoului de comandä (2): = Mutati robotul de tuns iarba pe o suprafatä planä si reporniti-L. - Asigurati-vä cä rotile sunt curate, curätati- le cu o perie dacä este necesar. -_ Netezifi solul prin umplerea gäuril. Eroare buton STOP Capacul afisajului (23) este de- schis, dar butonul STOP (3) nu a fost apäsat Apäsati butonul STOP (3) pentru a deschide capacul afisajului (23). Reporniti procesul de tundere prin intermediul panoului de comandä (2): = Verificati dacä capacul afisajului (23) poa- te fiinchis si deschis liber prin intermediul butonului STOP (3). Verificati modul de functionare al butonu- lui STOP (3). Supraîncälzire PCB Temperatura acumulatorului prea ridicatä / prea scäzutà sau supraîncälzirea unitäti de control -_În cazul unei temperaturi a acumulatorului de peste 65°C, robotul de tuns iar- ba se intoarce la stafia de incärcare (19). -_În cazul unei temperaturi a acumulatorului de peste 45°C sau sub 0°C, procesul de incärcare se va opri, jar robotul de tuns iarba va astepta la statia de incärcare (19). În timpul verii, amänati orele de lucru pänä la primele ore alle dimineti si evitati sä folositi robotul de tuns iarba in timpul intervalelor fierbinti ale zilei. Dupä räcirea acumulatorului sau a unitätii de control pänä la intervalul de temperaturä admis, robotul de tuns iarba revine automat la modul de functionare programat. Ploaie Senzorul de ploaie (5) s-a activat. Asteptati pânä când robotul de tuns iarba este uscat. Puteti citi descrierea detaliatä a senzorului la capitolul 5.2. AnL_ST_800_SPK7.ndb 144

13. Afisajul aparatului de încärcat

Starea afisajului LED-ul rosu LED-ul verde Semi mäsura de remediere stins intermitent Stare de functionare Aparatul de incärcat este conectat la retea si pregätit de functionare, acu- mulatorul nu este in aparatul de incärcat aprins stins încärcare Aparatul de incärcat incarcä acumulatorul in regim de incärcare rapidä. Timpii de incärcare corespunzätor fi gäsiti direct pe aparatul de incärcat. Indicatie! În functie de nivelul de incärcare al acumulatorului timpii de incärcare efectivi pot fi diferiti de timpii de incärcare mentionati. stins aprins Acumulatorul este incärcat si poate fi pus în folos- intä. (READY TO GO) Dupä aceea se comutà intr-o incärcare de protectie pânä la incärcarea completä. Pentru aceasta läsafi acumulatorul cu cca. 15 minute mai mult pe aparatul de incärcat. Mäsurä de remediere: indepärtati acumulatorul din aparatul de incärcat. Deconectati aparatul de incärcat de la retea. intermitent stins Încärcare adaptatä Aparatul de incärcat se gäseste în regimul de incärcare de protectie. În acest regim, din motive de sigurantä, acumulatorul este incärcat mai incet si necesitä mai mult timp. Acest lucru poate avea urmätoarele cauze: - Acumulatorul nu a mai fost incärcat timp forte indelungat. - Temperatura acumulatorului nu se gäseste in intervalul ideal. Mäsurä de remediere: Asteptati pänä cänd procesul de incärcare este incheiat, apoi acumulato- rul poate fi incärcat in continuare. intermitent intermitent Defectiune Nu mai este posibilä incärcarea acumulatorului. Acumulatorul este defect. Mäsurä de remediere: Încärcarea unui acumulator defect este interzisä. indepärtati acumulatorul din aparatul de incärcat. aprins aprins Deteriorare datoratä temperaturi Acumulatorul este prea fierbinte (de ex. la radiatie solarä directä) sau prea rece (sub 0° C) Mäsurä de remediere: indepärtati acumulatorul din aparatul de incärcat si pästrati-l o zi la tem- peratura incäperii (cca. 20° C). AnL_ST_800_SPK7.ndb 147

Informati de service În toate färile mentionate în certificatul de garantie dispunem de parteneri de service competenfi, datele de contact ale acestora le puteti gäsi in certificatul de garantie. Acesti parteneri vä stau la dispozitie pentru toate problemele referitoare la service, piese de schimb si de uzurä sau aprovizionarea cu mate- riale de consum. Se va tine cont de faptul cä la acest produs, urmätoarele piese sunt supuse unei uzuri naturale sau da- torate utilizäril resp. cä aceste piese sunt necesare ca materiale de consum. Categorie exemplu Piese de uzurä* Material de consum/ Piese de consum* Piese lipsä

4. Garantia este valabilä pe o perioadä de 3 ani de la data achizifiei dispozitivului (garantia pentru acumulator

6. Dacä ati dus aparatul într-o tarä din Uniunea Europeanà, alta decät fara in care ati achizifionat aparatul, vä
