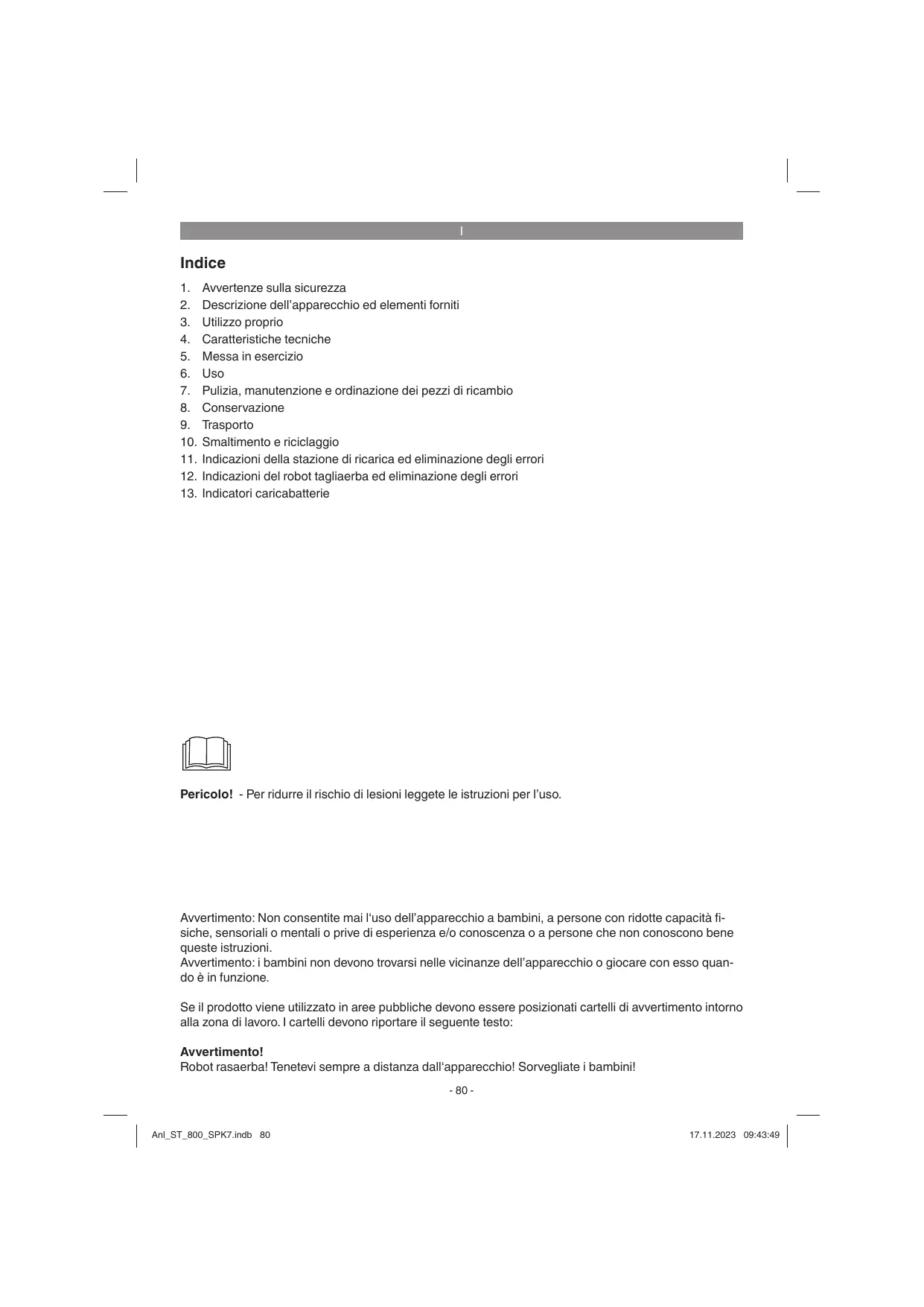

MANUALE UTENTE 400M² 18V STERWINS

1. Avvertenze sulla sicurezza
2. Descrizione dell'apparecchio ed elementi forniti
3. Utilizzo proprio
4. Caratteristiche tecniche
5. Messa in esercizio
6. Uso
7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
8. Conservazione
9. Trasporto
10. Smaltimento e riciclaggio
11. Indicazioni della stazione di ricarica ed eliminazione degli errors
12. Indicazioni del robot tagliaerba ed eliminazione degli errori
13. Indicatori caricabatterie

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso.

Avvertimento: Non consentite mai l'uso dell'apparecchio a bambini, a persona con ridotte capacità fisiche, sensoriali o mentali o privile di esperienza e/o conoscenza o a persona che non conoscono bene queste istruzioni.

Avvertimento: i bambini non devono trovarsi nelle vicinanze dell'apparecchio o giocare conesso quando è in funzione.

Se il prodotto viene utilizzato in aree pubbliche devono essere posizionati cartelli di averporto intorno alla zona di lavoro. I cartelli devono riportare il seguente testo:

Avvertimento!

Robot rasaerba! Tenetevi sempre a distanza dall'apparecchio! Sorvegliate i bambini!

1

Pericolo!

Nell'usare gli apparecchi si devono rispectare diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparechio ad altre persone, consignate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparechio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avventenze di sicurezza si trovano nell'opuscolo allegato.

Avvertimento!

Leggete tutte le avventenze di sicurezza, le istruzioni, le illustrazioni e le caratteristiche tecniche che arrivagnano il presente elett-routensile. Il mancato rispetto delle seguenti istruzioni cui poecausare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e le istruzioni per eventuali necessità future.

Spiegazione dei symboli utilizzati (vedi Fig. 14)

A. AVVERTIMENTO - Leggete attentamente le istruzioni per l'uso prima di utilizzare l'apparecchio!
B. AVVERTIMENTO - Quando l'apparecchio è in funzione tenete la distanza di sicurezza cor-rispondente!
C. AVVERTIMENTO - Attivate la funzione di blocco prima di eseguire lavori all'apparecchio o prima di sollevarlo! ATTENZIONE - Non toccate le lame rotanti
D. AVVERTIMENTO - Non salute sull'apparecchio! ATTENZIONE - Non toccate le lame rotanti
E. Grado di protezione II (isolamento doppio)
F. Conservazione delle batterie soltanto in locali asciutti con una temperatura ambiente di +10^ - +40^ . Conservate le batterie solo sono cariche (almeno al 40% ).
G. Grado di protezione III
H. Fusibile ritardato 2 A
I. Utilizzate l'apparecchio soltanto in locali asciutti.
J. AVVERTIMENO: Per caricare la batteria im

piegate solo l'alimentatore rimovabile NT24/1 A / PS24/1 A fornito con l'apprecchio.

K. Livello di potenza sonora garantito

Attenzione!

Durante un temporale togliete la spina alla presa di corrente e staccate il filo perimetrale alla stazione di ricarica.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1/2)
1. Robot tagliaerba
2. Pannello di lavoro
3. Tasto di STOP / tasting di sbloccaggio della copertura del display
4. Regolazione dell'altezza di taglio
5. Sensore di pioggia
6. Maniglia di trasporto
7. Interruttore principale
8. Ruota posteriore
9. Coperchio del vano batteria
10. Lame
11. disco portalame
12. Ruota anteriore
13. (Cavo dell')alimentatore
14. Gancio di fissaggio
15. Vite di fissaggio
16. Connettore per cavi
17. Lame di ricambio
18. Filo perimetrale
19. Stazione di ricarica
20. Contatto di ricarica
21. Spia LED
22. Chiave a drugola
23. Copertura del display
24. Porta USB
25. Righello (per separare)

2.2 Elementi forniti e disimballaggio

Verificate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'apparecchio presentando un documento di acquisto valido entro e non altri 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fine delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.

1

• Togliete il materiale d'imballaggio e anni i fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Se possibile, conservate l'imballaggio sino alla scadenza della garanzia.

Pericolo!

L'apparecchio e il materiale d'imballaggio non sono glucattoli! I bambini non devono giocare con sacchetti di plastica, film e piccoli pezzi! Sussiste pericolo di ingerimento e soffocamento!

Elementi forniti, materiale di montaggio e accessori (in parte non compresi tra gli elementi forniti):

Per gli elementi forniti si veda il relativo foglietto informativo accluso.

• Robot tagliaerba
  (Cavo dell') alimentatore
  Stazione di ricarica
  Viti di fissaggio (4 pezzi)
  Lame di ricambio
  Gancio di fissaggio
• Filo perimetrale
• Connettore per cavi
• Chiave a brugola
• Batteria
• Caricabatterie
  Righello (per separare)
• Istruzioni per l'uso originali
• Avvertenze di sicurezza

Mezzi ausiliari necessari

(non compresi tra gli elementi forniti)

Martello
Pinza
Pinza spelafili
Livella (opzionale)

3. Utilizzo proprio

Il robot tagliaerba è adatto all'uso privato in giardini di piccole dimensioni ed escludvamente per tagliare tappeti erbosi.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è

responsabile dei anni e delle lesioni di agli tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigiana o industriiale. Non ci assumiamo una garanzia quando l'apparecchioiene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Tensione 18V
Numero di giri del motore. 3500 min-1
Tipodi protezione IPX4
Grado di protezione III
Peso. 8,55 kg
Larghezza di taglio 18 cm
Numero di lame 3
Pendenza max. 35%
Livello di potenza acustica L_WA 59,3 dB (A)
Incertezza K 2,52 dB (A)
Regolazione dell'altezza di taglio 20-60 mm; in continuo Lunghezza del filo
perimetrale consentita max. 250 m

Antenna filare come cavo perimetrale

Banda di frequenza d'esercizio. 0-148,5 KHz

Potenza di trasmissione massima

67,05 dBuA/m

Alimentatore

Tensione in entrata: 100-240 V ~ 50/60 Hz

Tensione in uscita: 24 V DC

Corrente in uscita: 1,5 A

Grado di protezione: II / 1

I valori di emissione dei rumori sono stati rilevati secondo le norme EN ISO 3744:1995 e ISO 11094:1991.

Avvertimento!

Questo appearecchio sviluppa un campo elettromagnetico durante l'esercizio. In determinate circostanze questo campo può danneggiare dispositivi medici implantati attivi o passivi. Per ridurre il rischio di lesioni gravi o mortali, consigliamo alle persone con dispositivi medici implantati di consultare il proprio medico e il produttore del dispositivo

1

prima diutilizzare l'apparecchio.

5. Messa in esercizio

Leggete tutte le instruzioni per l'uso prima di iniziare l'installazione del robot tagliaerba. La qualità dell'installazione influisce poi sulle prestazioni del robot tagliaerba.

5.1 Principio di funzionamento

Il robot tagliaerba sceglie casually la propria direzione. Il robot tagliaerba taglia tutta l'erba del giardino lavorando su tutte le zone all'interno della superficie delimitata dal filo perimetrale (18). Non appena il robot tagliaerba riconosce un filo perimetrale (18) installato correttamente,esso si gira e prosegue in un'altra direzione all'interno dell'area. Anche tutte le zone che volete protegere all'interno della superficie - ad es. laghetti, alberi, mobili o aiuole - devono essere delimitate con il filo perimetrale (18). Il filo perimetrale (18) delve racchiudere uno spazio circoscritto. Se il robot tagliaerba incontrare un ostacolo all'interno della zona di taglio, torna indietro e prosegue il lavoro in un'altra direzione (Fig. 3).

5.2 Sensori

Il robot tagliaerba è dotato di numerousi sensori di sicurezza.

- Sensore di sollevamento:

Se il robot tagliaerba viene sollevato da dietro di altri 30^ dal terreno oppure se una ruota anteriore (12) si stacca dal terreneo, vengono subito fermati sua il robot che la rotazione delle lame (10).

- Sensore di inclinazione:

Se il robot tagliaerba si inclina notevolmente in una direzione, vengono subito fermati sa il robot che la rotazione delle lame (10).

Sensore ostacoli:

Il robot tagliaerba riconosce gli ostacoli sul suo percorso. Se il robot tagliaerba entra in collisione con un ostacolo, viene subito fermato e l'apparecchio torna indietro allontanandosi dall'ostacolo.

- Sensore di pioggia:

Il robot tagliaerba è dotato di un sensore di pioggia (5) per evitare che funzioni quando piove. Quando il robot tagliaerba riconosce che staiovendo, torna alla stazione di ricarica (19) dove viene completamente ricaricato. Una volta che il sensore di pioggia (5) è di nuovo asciutto, il robot tagliaerba rimane per altre due ore nella stazione di ricarica (19). Solo a quello punto riprende il lavoro se si

trova ancora in un periodo di attività. Se il sensore di pioggia (5) è attenuato (consigliato per non danneggiare il prato), sul display (50) è visibile una nuova chiara. Quando il sensore interviene appara una nuvola scura con un goccia di pioggia. Non cortocircuitate i due sensori metallici con metallo o un'alto materiale conduttore. Ciò può promettere il corretto funzionamento del robot tagliaerba.

5.3 Preparazione

Eseguite prima un disegno schematico del prato. Riportateanche gli ostacoli sul disegno e stabilite come li desiderate proteggere.Inthis mode è più simplice trovare una Buona posizione per la stazione di ricarica (19) e posare il filo perimetrale (18) intorno a cespugli, aiuole ecc (Fig. 4).Se il manto erboso è alto più di 60~mm devesse essere accorciato per non sovraccarcare troppo l'apparecchio e diminuire l'efficienza di funzionamento. Utilizzate a tale scopo un convenzione tagliaerba o un tagliabordi.

Nel punto in cui delve passare il filo perimetrale si consiglia di tosare il prato fino a un'altezza di 30 mm con un comune tagliaerba in modo che il filo poggi bene per terra.

Rimuvete dal prato tutti gli oggetti sparsi che potrebbero essere danneggiati dal robot tagliaerba o danneggiare il robot stesso.

Tenete pronti seguenti attrezzi: martello, pinza, pinza spelafili e livella (opzionale).

Montaggio della batteria

Per l'esercizio del robot tagliaerba è necessaria una batteria (A) della series Power X Change. At- tenzione: a seconda della variante del modello è possible che la batteria (A) non sia compresa tra gli elementi forniti con il robot tagliaerba. Aprite il coperchio del vano batteria (9). Premete il tasto di arresto della batteria (A) e spingete la batteria (A) nell'apposto vano. Chiudete il coperchio del vano batteria (9) e controllate che scatti correttamente in posizione (Fig. 10). Per rimuovere la batteria (A) aprite il coperchio del relativivo vano (9). Premete il tasto di arresto della batteria (A) ed estraete la batteria (A).

5.4 Stazione di ricarica

5.4.1 Posizione della stazione di ricarica

Determine innanzitutto la posizione migliorere per la stazione di ricarica (19). è necessaria una presa elettrica per esterni che fornisca continuamente corrente di modo che il robot tagliaerba funzioni sempre. La stazione di ricarica (19) delve essere posizonata su una superficie piana

1

all'altezza della cotica erbosa. Controllate che la zona sia in piano e asciutta. Scegliete un punto all'ombra perché è meglio se la batteria viene caricata in un ambiente fresco. Fate attenzione inoltre che il filo perimetrale venga posato dritto almeno per gli ultimi 2 m davanti alla stazione di ricarica (19) (Fig. 5a). Eventuali curve proprio davanti alla stazione di ricarica (19) sono cacusare difficultà di aggancio per la ricarica.

5.4.2 Localizzazione della stazione di ricarica
Quando la batteria è quasi scarica, il robot tagliaerba torna alla stazione di ricarica (19) seguito il filo perimetrale (18) in senso antiorario fino alla stazione di ricarica (19). Fate pertanto attenzione a posizonzare la stazione di ricarica (19) orientata correttamente. (Fig. 5b)

5.4.3 Collegamento della stazione di ricarica all'alimentatore

1. Prima di collegare la stazione di ricarica (19) all'alimentazione di corrente accertatevi che la tensione di rete sia di 100-240 V e 50/60 Hz.
2. Collegate l'alimentatore (13) direttamente a una presa elettrica. Non utilizzate il cavo per altre applicazioni.
3. Non usate un alimentatore (13) danneggiato. In caso di danni ai cavi o all'alimentatore (13) contattate subito un techniciano autorizzato per la sostituzione.
4. Non ricaricate il robot tagliaerba in un ambiente umido. Non ricaricate il robot tagliaerba a temperature superiori ai 40^ o inferiori ai 5^ .
5. Tenete il robot tagliaerba e l'alimentatore (13) lontani da acqua, fonti di calore e sostanze chimiche. Tenete il cavo dell'alimentatore (13) lontano da spigoli vivi per evitare danni.
6. Collegate l'alimentatore (13) alla stazione di ricarica (19). (Fig. 5c)

Non installate la stazione di ricarica in una zona separata dall'area principale altrimenti il robot non riesce a trovare il percorso di ritorno. Per ricaricare la batteria più durante l'installazione, accendete prima il robot tagliaerba con l'interruttore principale (7) e posizzonatelo sulla stazione di ricarica (19).

5.4.4 Informazioni sull'operazione di ricarica Il robot tagliaerba ritorna alla stazione di ricarica (19) in una delle seguenti situazioni:

• Siete voi a far tornare indietro il robot tagliaerba in modo manuale.

La stato di carica della batteria scende nelle al 30% .
Il tempo di lavoro quotidiano è terminato.
Il sensore di pioggia è intervenuto.
Il robot tagliaerba è surriscaldato.
La modalità "Taglio bordi" ovvero "Spot mowing" è stata avviata fuori dal tempo di lavoro impostato e conclusa dal robot tagliaerba.

In quosti casi il robot tagliaerba torna da solo alla stazione di ricarica (19) lungo il filo perimetrale (18).

Quando il robot tagliaerba torna alla stazione di ricarica (19), circa il filo perimetrale (18) e lo percorre in senso antiorario.

Durante l'opération di ricarica della batteria la spia LED (21) sulla stazione di ricarica (19) è illustrata in rosso.

Quando la spia LED (21) sulla stazione di ricarica (19) è illuminata in verde significica che la batteria è completamente carica. Dopo la ricarica completa il robot tagliaerba riprende il lavoro oppure rimane nella stazione di ricarica (19) fino all'intervalto di lavoro successivo.

Se durante il ritorno alla stazione di ricarica (19) si dovesse trovare un ostacolo lungo il filo perimetrale (18), dopo diversi tentativi il robot tagliaerba rimane fermo davanti all'ostacolo e non può raggiungere la stazione di ricarica (19). Rimuovete tutti gli ostacoli lungo il filo perimetrale (18).

Se la temperatura della batteria supera i 45^ , l'opération di ricarica viene interrotta per evitare danni alla batteria. Una volta scesa di nuovo la temperature, l'opération di ricaricaiene ripresa automaticamente.

Se la temperatura dell'unità di controllo del robot tagliaerba supera i 65^ , il robot tagliaerba torna alla stazione di ricarica (19). Una volta scesa di nuovo la temperatura, il lavoro viene riprese

secondo le impostazioni. Se la batteria si scarica prima che il robot tagliaerba torni alla stazione di ricarica (19), il robot tagliaerba non più essere avviato. Riportate il robot tagliaerba alla stazione di ricarica (19) e lasciate inserito l'interruttore principale (7). Il robot tagliaerba viene ricaricato automaticamente.

5.5 Filo perimetrale

ATTENZIONE! Fili perimetrali tagliati e danni seguenti non sono coperti alla garanzia!

5.5.1 Posa del filo perimetrale

Il filo perimetrale (18) più essere posato sia appoggiato sul terreno che nel terreno stesso. In caso di terreneo duro e secco i ganci di fissaggio

1

(14) possono rompersi quando vengono piantati. Irrigate il prato prima di installare il filo perimetrale se il terreno è molto secco.

- Installazione sul terreno

Posate il filo perimetrale (18) teso sul terreno e fissatelo con gli apposti ganci (14) acclusi se non avete intenzione di scarificare o arieggiare il prato in un momento successivo. La posizione del filo perimetrale può essere adeguata nelle prime settimane di utilizzo del robot tagliaerba. Dopoo un certo tempo il filo perimetrale verrà pero superato dall'erba e non sare più visible. Installate il filo perimetrale con i ganci di fissaggio (14) a una distanza massima di 1 m tra loro. Nei punti irregulari del prato riducete la distanza tra i ganci di fissaggio. Evitate situazioni in cui il filo non sia appoggiato sul terreno. Accertate vi che il filo perimetrale non possa essere tranciato dal robot tagliaerba.

- Installazione nel terreno

Interrate il filo perimetrale fino a una profondità di 5 cm. In quello modo si evitano per esempio danni al filo perimetrale (18) durante operazioni di scarificatura e aerazione.

Avverenza!

Lasciate 1m di filo sul retro della stazione di ricarica per poter apportare successivement eventuali correzioni. Fate attenzione a posare il filo inccesso fuori alla superficie del prato. Non incrociate i fili.

5.5.2 Punti stretti

Se la superficie del prato comprende punti stretti, il robot tagliaerba può lavorarci fino a una larghezza del corradoio di almeno 1,4 m (80 cm tra i fili perimetrali) e una lunghezza max. di 8 m. (Fig. 3)

5.5.3 Distanza dal bordo del giardino

Quando il robot tagliaerba si avvicina a un filo perimetrale (18), quest'ultimo viene riconosciuto dai sensori anteriors del robot tagliaerba. Tuttavia, prima di girarsi il robot tagliaerba supra il filo perimetrale (18) per un tratto anche di 30~cm . Tetetelo in considerazione nella pianificazione della zona di taglio. (Fig. 6a)

5.5.4 Posa del filo negli angoli

Evitate di posare il filo perimetrale (18) negli angoli formando un angolo retto (90^) . Per assicurarsi che il robot tagliaerba non vada troppooltre il filo perimetrale (18), posate piuttosto il filo perimetrale (18) come indicato nella Fig. 6b.

5.5.5 Calcolo della pendenza del prato

Il robot tagliaerba più superare pendenze fino al 35% . Evitate quindi pendenze maggiori. La pendenza più essere misurata con il rapporto tra l'altezza superata e la distanza. (Fig. 6c)

Esempio: a / b = 35cm / 100cm = 35%

5.5.6 Installazione del filo perimetrale supendenze

Il robot tagliaerba più scivolare sulle pendenze, in particolare in caso di erba bagnata, e quindi superare il filo perimetrale (18). Pertanto si consiglia di fare attenzione ai seguenti punti (Fig. 6d):

• Sulla parte superiore di un pendio il filo perimetrale (18) non dovrebbe essere installato con pendenze superiori a 35% . Mantenete qui una distanza di 30 cm da ostacoli e bordi del prato.
• Sulla parte inferiore di un perdio il filo perimetrale (18) non dovrebbe essere installato con pendenze superiori a 17% . Mantenete qui una distance di 40 cm da ostacoli e bordi del prato.

5.5.7 Tratti di strada e vialetti lastricati

Separate vialetti rialzati, superfici con pietrismo o corteccia decorativa, aiuole a una profundità maggiore o zone simili. Posate il filo perimetrale (18) a una distanza di almeno 30 cm. (Fig. 6e e 6g)
Non è necessario分开are i vialetti alla stessa altezza della cotica erbosa, perché il robot tagliaerba può simplicamente passarci sopra. Il filo perimetrale (18) può essere posato ancche sui vialetti. (Fig. 6f e 6g)

5.5.8 Isole

Proteggete gli ostacoli nella zona di taglio realizzando delle isole. In quello modo si può evitare una collsione con oggetti fragili, laghetti, alberi, mobili, aiuole ecc. (Fig. 6h e 6i)

• Srotolate il filo perimetrale (18) dai bordi vers so gli oggetti da proteggere.
• Fissate il filo perimetrale (18) con i ganci di fissaggio (14) in senso orario intorno all'oggetto da proteggere. Fate attenzione a mantenere una distanza di 30 cm tra il filo perimetrale e l'oggetto da proteggere.
• Tra gli ostacoli e il filo perimetrale esterno deve essere rispetto una distance di almeno 0,8 m.
• Circondate completeness le isole e riportate il filo perimetreale (18) al punto in cui vi siete

1

allontanati da bordo del prato.

La distanza fra le isole deve essere almeno di 0,8 m. Altrimenti raggruppate gli oggetti in un'unica isola. (Fig. 6h)
I fili perimetrali (18) da e verso l'isola dovrebbero essere posati in parallelo e molto vicini l'uno all'altro. - Attenzione! I fili perimetrali (18) non devono incrociarsi! - A tale scopo fissate insieme i fili perimetrali paralleli (18) sul terreno con gli stessi ganci di fissaggio (14). (Fig. 6i)
- Il robot tagliaerba supererà nella zona di taglio i due fili perimetrali paralleli (18), ma si fermerà sui fili perimetrali (18) posati singularmente.

5.5.9 Ostacoli

• Ostacoli con un'altezza superiore a 10 cm (Fig. 6j)

Gli ostacoli fissi con un'altezza superiore a 10 cm, come ad es. alberi, pareti, recinzioni, mobili da giardino ecc., vengono rilevati dai sensori di collisione. Se il robot tagliaerba si scontra con un ostacolo, si farma, spegne il gruppo di taglio, torna indietro e si gira per continuare l'operazione di taglio in un'altra direzione. Gli ostacoli fragili, instabili e di valore devono essere protetti con un'isola di filo perimetrale.

Pietre e ostacoli bassi

Pietre, rocce e ostacoli sotto i 10 cm di altezza nella zona di taglio devono essere protetti, perché altrimenti il robot tagliaerba può passarci sopra. Ciò può causare danni e il blocco del robot tagliaerba.

Alberi (Fig.6k)

Gli alberi vengono trattati dal robot tagliaerba come ostacoli. Ma se dal terreno dovessero sporgere radici con un'altezza inferiore a 10 cm, tale zona dovrebbe essere protetta. Questo impedisce danni alle radici e al robot tagliaerba. Tenete una distanza di almeno 30 cm tra il filo perimetrale (18) e l'ostacolo.

5.5.10 Area principale e secondaria (Fig. 6l) Per area secondaria (B) si intende una zona di lavoro che non è collegata direttamente all'area principale (A), ad es.tramite una superficie erbosa o un viottolo. Per create un'area secondaria (B) separata posate il filo perimetrale (18) dall'rea principale (A) a quella secondaria (B) e ritorno. I fili perimetrali (18) da e verso l'area secondaria (B) dovrebbero essere posati in parallelo e molto vicini l'uno all'alto. - Attenzione! I fili perimetrali (18) non devono incrociarsi! - A tale scopo

fissate insieme i fili perimetrali paralleli (18) sul terreno con gli stessi ganci di fissaggio (14). Per poter tagliare l'erba dell'area secondaria (B) dovete portare il robot tagliaerba in tale zona (B) manually. Avviate qui il programma di taglio desiderato e selezionate nel sottomenu "Area secondaria" (vedi "Impostazioni del robot tagliaerba"). Nell'area secondaria (B) il tagliaerba non cercHERa di seguire il filo perimetrale (18) sino alla stazione di ricarica (19) quando il livello di carica della batteria è basso.

5.6 Collegamento alla stazione di ricarica

Portate a termine la posa di tutto il filo perimetrale (18) prima di collegarlo alla stazione di ricarica.

Lasciate a entrambé le estremità 1 m extra di filo perimetrale (18) per poter effettuire successivamente eventuali adeguamenti.

Isolate il filo perimetrale (18) alle estremità con una pinza spelafili su una lunghezza tra 10 e 15 mm per il collegamento alla stazione di ricarica (19).

Staccate la spina alla presa prima di collegare il filo perimetrale (18) alla stazione di ricarica (19). Il filo perimetrale (18) posato sul lato anteriore della stazione di ricarica (19) delve essere portato sul retrotramite i portacavi posizionati sul lato inferiore della stazione di ricarica (19). Collegate quello filo perimetrale (18) all'attacco nero a sinistra.

Poi fate passare il filo perimetrale posteriore (18) atraverso il foro (supporto antistrappo) nella zona dell'attacco e collegatelo all'attacco rosso a destra (Fig. 7a).

Il robot deve quindi essere riportato manually alla stazione di ricarica perché si ricarichi.

Attenzione! I fili perimetrali (18) non devono incrociarsi!

Effettuate poi il collegamento all'alimentazione di corrente. Dopo una corretta installatione la spia LED (21) della stazione di ricarica (19) dovrebbe riranere illuminata in verde. Se il LED non è illuminato, controllate prima di tutti gli attacchi. Se il LED è illuminato, ma non rimane illuminato in verde, leggete la tabella „Indicazioni della stazione di ricarica ed eliminazione degli erre" alla fine di queste istruzioni per l'uso.

5.7 Accensione e verifica dell'installazione

Non appena la spia LED (21) della stazione di ricarica (19) è illuminarata in verde, la zona di taglio è pronta per il robot tagliaerba. Accertatevi prima che i ganci di fissaggio (14) del filo perimetrale (18) siano completamente inseriti nel terreno.

1

Mettete il robot tagliaerba ca. 3m dietro la stazione di ricarica (19) davanti al filo perimetrale (18). Nel farlo il robot tagliaerba dovrebbe essere rivolto verso il filtrato perimetrale (18) a un angolo di 90^ (Fig. 7b). Inserite (ON) l'interruttore principale (7) (Fig. 8).

Sbloccate il robot tagliaerba inserendo il PIN (s i veda il capitolo "Funzione di blocco/PIN"). Premete il tastingo "MODE" (52). Selezionate poi con i tasti di navigazione (55) il punto "Alla stazione" e confirmmate premendo il tastingo "OK" (56).

Premete il tasto "START" (53) e chiudete poi la copertura del display (23). Ora il robot tagliaerba segue il filo perimetrale (18) in senso orario.

Osservate il robot tagliaerba per tutto il percorso lungo il filo perimetrale (18) fino a quando si trovava di nuovo nella stazione di ricarica (19). Se il robot tagliaerba dovesse essere problemi in alcuni punti, correggete eventualmente il filo perimetrale (18) e ripetete il procedimento. La batteria del robot

tagliaerba viene ora ricaricata completeness. In caso di problemi durante l'aggancio è possible che la stazione di ricarica (19) debba essere riposizionata di dato fino a quando l'aggancio avvienezza dificoltà.

Con il tasting rozzo di STOP (3) potete fermare il robot tagliaerba in qualsiasi momento. Dopo aver azionato il tasting di STOP (3), il robot tagliaerba viene fermato e attende ulteriori istruzioni.

5.8 Fissaggio della stazione di ricarica

Una volta garantito il correto funzionamento del robot tagliaerba e trovata una posizione adeguata per la stazione di ricarica (19), la stazione di ricarica (19) deve essere fissata con le viti di fissaggio (15). Avvitate le viti di fissaggio (15) completeness nel terreno con la chiave esagonale (22).(Fig.7c)

5.9 Indicazione di carica della batteria

Premete l'interruttore per l'indicazione di carica della batteria. L'indicazione di carica della batteria segnala lo stato di carica per mezzo di 3 LED (Fig. 13b).

Tutti e 3 i LED sono illuminati:

La batteria è completamente carica.

1 LED o 2 LED sono illuminati:

La batteria dispone di una sufficiente carica residua.

1 LED lampeggia:

La batteria è scarica, ricaricatela.

Tutti i LED lampeggiano:

La temperatura della batteria è scesa al di除去 del valore minimo. Togliete la batteria dall'apparecchio e lasciatela un giorno a temperatura ambiente. Se l'erro si presenta di nuovo, la batteria si è scaricata completeness ed è difettosa. Togliete la batteria dall'apparecchio. Una batteria difettosa non deve più venire usata overo ricaricata.

Attenzione!

SeutilizzateunabatteryMulti-Ah(ades.4-6Ah) impostate sempre la capacité maggiore.Non e necessarioutilizzarela capacitiesminore della batteria del robot tagliaerba per augmentare la sua duratutile dato che si scaricae ricarica con sollecitationizidotte.

5.10 Ricarica della batteria con il caricabatterie

In esercizio normale la batteria (A) del robot tagliaerba viene caricatatramite la stazione di ricarica (19).Per I'utilizzo independente della batteria (A) della seriese Power X Change,questa cui assere caricata con un caricabatterie Power X Charger esterno. Attenzione! - A seconda della variantedel modello è possibile che il caricabatterie (Fig. 13a /Pos.B) non sua compreso tra gli elementi forniti con il robot tagliaerba.

1. Controllate che la tensione di rete individata sulla targhetta corrisponda alla tensione di rete a disposizione. Inserite la spina di alimentazione del caricabatterie (B) nella presa di corrente. Il LED verde inizia a lampeggiare.
2. Inserite la batteria (A) sul caricabatterie (B) (Fig. 13a).
3. Al punto, "Indicatori caricabatterie" trovate una tabella con i significati degli indicatori LED sul caricabatterie.

Durante la ricarica la batteria si può riscaldare un po'. Macision è del tutto normale.

Se la ricarica della batteria non fosse possibile, verificate

• che sia presente tensione di rete sulla presa di corrente;
• che ci sua un perfetto contatto dei contatti di ricarica.

Se continuasse a non essere possibile ricaricare la batteria, inviate

• il caricabatterie
  e la batteria

al loro增值服务 di assistenza clienti.

1

Per un invio correttto contattate il nostro servizio di assistenza clienti o il punto vendita dove avete acquistato l'apparecchio.

Nel caso di invio o smaltimento di batterie ovvero di apparecchi a batteria metteteli in sacchetti di plastica separati per evitare cortocircuito e incendi!

Per ottenere una lunga durata della batteria si deve provvedere a una punctuale ricarica. Ciò è comunque necessario quando ci si accorge della diminuzione delle prestazioni dell'apparecchio. Non fate scaricare mai completenessl la batteria. Questo potrebbe danneggiarla!

6. Uso

6.1 Interruttore principale

Il robot tagliaerba è dotato di un interruttoro principale (7). Con l'interruttore principale (7) accendete (ON) e spegnete (OFF) il robot tagliaerba (Fig. 8). Dop o l'accensione del robot tagliaerba, quello viene bloccato con il PIN.

6.2 Pannello di lavoro

Il robot tagliaerba è stato più programmatico in fabbrica e configurato con impostazioni standard. Queste sono tuttiizzavia essere modificate se necessario. Anche se le impostazioni di fabbrica sono adatte per la maggior parte dei giardini, dovreste comeunkue informarvi sulle opzioni disponibili.

Spiegazione del pannello di controllo con display LCD (Fig. 9)

1. Display LCD

2. Tasto "SET" - Tasto di impostazione

3. Tasto "MODE" - Tasto del programma di taglio
4. Tasto "START" - Tasto di avvio
5. Tasto "BACK" - Tasto per tornare indietro
6. Tasti di navigazione
7. Tasto "OK" - Tasto di conferma

6.3 Regolazione dell'altezza di taglio

Attenzione! La regolazione dell'altezza di taglio deve essere eseguita solamente a robot tagliaerba spento. A tale fine premete il tasto di STOP (3). Il robot tagliaerba consente di adeguare in continuo l'altezza di taglio con l'apposita regolazione (4) tra 20 e 60 mm e di controllara sulla Scala. Se il mondo erboso è alto più di 60 mm delve

essere accorciato ad almeno 60~mm per non sovraccaricare troppo l'apparecchio e diminuire I'efficienza di funzionamento. Utilizzate a tale scopo un convenzione tagliaerba o un tagliabordi. Al termine dell'infallazione l'altezza di taglio più essere adeguata con l'apposita regolazione (4). Iniziate sempre con un'altezza di taglio più alta e riducetela molto per volta fino all'altezza desiderata.

6.4 Funzione di blocco / PIN

La funzione di blocco evita un impiego non autorizzato del robot tagliaerbaenza un codice valido.A tale scopo dovete immettere un codice di sicurezza personale di quattro cife.

Sbloccaggio

Prima di mettere in esercizio il robot tagliaerba dovete immettre il PIN corretto (PIN standard: "0-0-0-0"). Immette il PIN utilizzato i tasti di navigazione (55).

PIN standard:

Nuovo PIN:

0000

Cambiare PIN

Per cancellare il PIN procedete nel modo seguente:

1. Sbloccate il pannello di lavoro.
2. Per eseguire le impostazioni premete innanzi-tutto il tasto "SET" (51).
3. Nel menu del display LDC (50) usate i tasti di navigazione (55) per andare al punto "Generali" e poi "Codice PIN".
4. Per prima casa immettete il PIN attuale (PIN standard: 0-0-0-0) tramite i tasti di navigazione (55).
5. Poi immettete il vosto PIN personale sempretramite i tasti di navigazione (55).
6. Confermate le impostazioni effettuate.
7. Ripetete l'operazione 5 e 6 per confermare il nuovo PIN.
8. Attenzione! Prendetenota del nuovo PIN!

Richiesta del PIN in caso di perdita

Tenete pronti la ricevuta e il numero di serie del robot tagliaerba. Vi servono per ricevere il PIN!

Variante A:

1. Con display Bloccato premete il tasto "SET" (51) per 6 secondi.
2. Sul display (50) appeare ora il PUK.
3. Contattate il servizio clienti per ricevere il vostro PIN.

Le informazioni di fatto sono riportate nella sezione „Informazioni sul Servizio Assistenza"

1

Variante B:

1. Collegate una penna USB vuota alla porta USB (24) come indicato nella figura (Fig. 11).
2. Inserite l'interruttore principale (7) (ON).
3. Il robot tagliaerba memorizza automaticamente il PUK sulla penna USB ed emette un segnale acustico al termine dell'operazione.
4. Estraete la penna USB. Trasferite i dati della penna USB in un computer. Il robot tagliaerba ha creato un file di testo (.txt). Questo file contiene un PUK, un codice personale. Contattate il servizio clienti per ricevere il vosstro PIN.

6.5 Impostazioni del robot tagliaerba

Nel menu principale del display LCD (50) trovate le impostazioni attuali di data e ora del robot tagliaerba e lo stato di carica attuale. Nella barra dei symboli viene moltoismo ancche lo stato del sensore di pioggia, del segnale del filo e del programma di taglio selezioneato. Tramite il pannello di commando avete la possibilità di eseguire le impostazioni del robot tagliaerba premendo il tasto "SET" (51) e di avviare l'apparecchio con diversi programmi di taglio premendo il tasto "MODE" (52). Utilizzato i tasti di navigazione (55) passate al punto desiderato per eseguire le impostazioni. Premete il tasto "BACK" (54) per uscire dal rispettovimento.

Impostazioni - Tasto "SET" (51)

Con il tasto "SET" (51) potete eseguire le impostazioni fondamenti del robot tagliaerba. Utilizzando i tasti di navigazione (55) passate al punto desiderato e poi confermate o annullate le impostazioni eseguite con il tasto "OK" (56) o "BACK" (54).

Programma orari

Utilizzando i tasti di navigazione (55) passate al giorno della settimana per il quale volete effettuare le impostazioni. Nel modo di esercizio normale il robot tagliaerba inizia automaticamente a tagliare il prato all'ora impostata del relative giorno. Per impostare il tempo di taglio si consigliano come regola generale 8 ore al giorno per una superficie di 500m^2 Il tempo di lavoro selezionato deve essere adeguato in base alle dimensioni e alla complessità del giardino.

Zona

In giardini alla forma molto complessa il robot tagliaerba potrebbe ave problemi a raggiungere agli zona e tagliare ovunque il tanto erboso. In quello caso è possibile scegliere più punti di partenza sul filo perimetrale (18). Il robot tagliaerba può così

raggiungereanchelezionpiudifici del giardino. Il robot tagliaerba percorrerà la distanza selezionata lungo il filo perimetrale (18) e inizIERA l'operazione di taglio in tale zona (Fig. 6m).Con i tasti di navigazione (55) andate al punto che desiderate camiare e impostate rispettivamente la distanza e la frequenza. La stazione di ricarica (19) viene definita automaticamente come punto di partenza 1. Gli other dupe puniti di partenza possono essere scelti liberamente.A tale scopo misurate la distanza tra the stazione di ricarica (19) e il punto di partenza in senso orario lungo il filo perimetrale (18).Con la frequenza determinate quanto spesso il robot tagliaerba inizia a lavorare partendo alla stazione di ricarica (19) o dai rispettivi punti di partenza.

- Taglio bordi

Per un taglio precioso del bordo del prato si
può attivare l'impostazione "Taglio bordini".
È possibile regolare anc'h che la freuenza
del taglio dei bordini, cui è il ritmo con il quale
eseguire il taglio del bordo del prato all'inizio
del periodo di attività prima che venga
avviato l'esercizio del robot tagliaerba.
Nell'impostazione di fabbrica il robot tagliaerba inizi a l'operazione di taglio tagliando una
volta l'erba lungo tutto il filo perimetrale agli
7 giorni.

- Memoria errori

Vi vengono fornite informazioni sugli ultimi messaggi di erreore relativi al robot tagliaerba.

Sensore pioggia

Questa impostazione permette di programmare il sensore di pioggia (5). L'impostazione di fabbrica standard per il sensore è "ON". Potete attivare ovvero disattivare il sensore di pioggia (5) e regolare il suo tempo di ritardo. Il tempo di ritardo definisce il tempo in cui il robot tagliaerba continua a rinanere nella stazione di ricarica (19) dopo che il sensore di pioggia (5) si è asciugato.

Uscire alla stazione

È possibile impostare il tratto di ritorno che il robot tagliaerba percorre uscendo alla stazione di ricarica (19). Il robot tagliaerba si sposta in retromarcia per la distanza impostata prima di andare nell'area di taglio ovvero verso il suo punto di partenza. Accertatevi che il robot tagliaerba non esca della zona di taglio a causa del tratto di ritorno impostato.

- Generali

Codice PIN: potete cambiare il PIN del robot tagliaerba e impiegare un vosto PIN personale. A tale scopo procedete come de

1

scritto nel capitolo "Funzione di blocco/PIN". Attenzione! Prendetenota del nuovo PIN.

• Data e ora:'utilizzato i tasti di navigazione (55) passate al punto corrispondente ed eseguite le impostazioni desiderate.
• Lingua: utilizzando i tasti di navigazione (55) passate alla lingua desiderata.
• Versione software: qui è riportata la versione attuale del software del robot tagliaerba.

Programmi di taglio - Tasto "MODE" (52) Utilizzato i tasti di navigazione (55) passate al programma di taglio desiderato per avviarlo. Avete la possibilità di scegliere rispettovamente tra l'area primaria/area principale e l'area secondaria. Per informazioni più dettagliate sulle due aree si veda il capitolo "Messa in esercizio" al punto "Filo perimetrale".

- Taglio

Avviate il robot tagliaerba per tagliare il prato e l'apparecchio passa al modo di esercizio normale con il programma degli orari impostato.

- Taglio bordi

Posizione il robot tagliaerba nelle vicinanze del filo perimetrale (18) oppure avviatelo除去 si trova nella stazione di ricarica (19). Il robot tagliaerba con gruppo di taglio inserto segue il filo perimetrale (18) in senso orario fino al retro della stazione di ricarica (19). Il robot tagliaerba torna poi alla stazione di ricarica (19) se non si trova in un periodo di attività.

- Spot Mowing

Può capitare che il robot tagliaerba non tagli in modo sufficiente alcune zone del prato. Posizione il robot tagliaerba in un punto desiderato e avviatelo. Il robot tagliaerba iniziera a tagliare il prato con un movimento a spirale fino quando incontrà un ostacolo o il filo perimetrale (18). Il robot tagliaerba torna poi alla stazione di ricarica (19) se non si trova in un periodo di attività.

- Alla stazione

Fate tornare il robot tagliaerba alla stazione di ricarica (19). Il robot tagliaerba ricerca il filo perimetrale (18) e lo segue in senso antiorario sono alla stazione di ricarica (19). In questo caso non è disponibile l'opzione dell'area secondaria.

6.6 Comando del robot tagliaerba

Procedura di avvio

1. Premete il tasto di STOP (3) e aprite completeness la copertura del display (23).
2. Sbloccate il pannello di lavoro (2).
3. Selezionate il programma di taglio desiderato e la relativa area di lavoro con il tasto "MODE" (52).
4. Premete il tasto "START" (53).
5. Chiodete la copertura del display (23).

Ora il robot tagliaerba funzione in base all'impostazione del tempo di taglio. Durante il tempo di lavoro, il livello di carica della batteria viene monitorato e visualizzato sul display LCD (50). Non appena il livello di carica della batteria scende al 30% , il robot tagliaerba torna automaticamente alla stazione di ricarica (19).

Interruzione dell'operazione di taglio

1. Premete il tasto di STOP (3) per arrestare subito il robot tagliaerba.
2. Aprite completeness la copertura del display (23).
3. Sbloccate il pannello di lavoro (2).
4. Premete il tasting MODE" (52) e selezionate poi "Alla stazione" per far tornare il robot tagliaerba alla stazione di ricarica (19) lungo il filo perimetrale (18).
5. Premete il tasto "START" (53).
6. Chiodete la copertura del display (23).

Stato di STOP:

Premendo il tasting STOP (3) il robot tagliaerba si trova in uno stato di STOP che vieneindicato sul display LCD (50). Il robot interrompe l'esercizio tagliaerba fino a quando viene ripreso.

Una volta sbloccato il pannello di lavoro (2) appeare una finestra che propone di porre termine allo stato di STOP. Confermando si pone termine allo stato. Il caso contrario il robot tagliaerba rimane fermo. Si pone fine allo stato di STOPanche il robot tagliaerba viene avviato o rimandato alla stazione di ricarica (19). Chiudete la copertura del display (23).

7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Pericolo!

Prima di anni lavoro di pulizia e manutenzione deve essere scollegata la tensione

1

dell'apparecchio; per farlo staccate la spina alla presa elettrica e spegnete (OFF) l'apparecchio con l'interruttore principale (7) (Fig. 8). Togliete inoltre la batteria dal robot tagliaerba. Attenzione! Indossate quanti da lavoro!

7.1 Pulizia

• Tenete il più possibile liberi da polvere e sporco i dispositivi di protezione, le fessure di aerazione e la carcassa del motore. Passate un panno pulito sull'apparecchio o pulitelo con un getto di aria compressa a bassa pressione.
• Il robot tagliaerba non deve essere pulito除去 l'acqua corrente, in particolare non congetto ad alta pressione.
• Pulite l'apparecchio regolarmente con un panno umido e un po' di sapone. Non usate detergenti o solventi, perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare acqua all'interno dell'apparecchio.
• Per quanto possible pulite il robot tagliaerba con una spazzola o uno straccio.
  Controllate la mobilità delle lame (10) e del disco portalame (11).
• Per la pulizia dei contatti di ricarica del robot tagliaerba (1) e della stazione di ricarica (19) utilizes detergente per metallo o un foglio abrasivo a grana molto fine. Puliteli per assicurare un'operazione di ricarica efficente.

7.2 Manutenzione

Le lame (10) e le relative viti di fissaggio usu-rate o danneggiate devono essere sempre sostituite in set.
Sostituite le parti usurate o danneggiate.
Per una lunga durata, tutte le parti avvitate, le ruote e gliassi devono venire puliti ed infine oliati.
La cura regolare del robot tagliaerba non soltanto lo conserva a lungo in buono stato e ben efficente, ma contribuisceanche a tagliare il prato in modo più semplice e accurato.
Le lame (10) sono le parti più esposte all'usura. Controllate regolarmente le condizioni e il fissaggio delle lame (10). Se si dovessero notare delle vibrazioni excessive del robot tagliaerba, cui significare che le lame (10) siano danneggiate ovvero che siano state deformate da colpi. Se le lame (10) sono usurate o danneggiate, devono essere sostituite immediatamente.
Controllaregolarmenteilresultatidtaglio

del prato. Se le lame non sono affiliate gli steli d'erba non vengono tagliati in modo precioso. La superficie del dato erboso può seccarsi leggermente e ingiallarsi. Cambiate perciò regolarmente le lame per aver sempre un taglio precioso e dritto.

• Controllate regolarmente che il dato inferiore del robot tagliaerba non sia sporco. Pulite regolarmente il robot tagliaerba. Pulitelo immediamente se è molto sporco.
• Nella prime settimane dopo la messa in esercizio e dopo tagli con un tagliaerba convenzione, il robot tagliaerba può sporcarsi molto rapidamente. Controllate quando più spesso il dato inferiore del robot tagliaerba in quello periodo di tempo.
• Accorricate il prato solo un po' alla volta per evitare notevoli quantità di sporco.
• All'interno dell'apparecchio non si trovano alte parti che richiedano manutenzione.

Le lame del robot tagliaerba devono essere sostituite almeno agli 3 mesi. Cambiate sempre le lame solo in set!

Pulite regolarmente il robot tagliaerba. Il robot tagliaerba dovrebbe essere pulito almeno agli 2 settimane. Tale intervallo dipende perché anche dai percorsi effettuali e dalle condizioni atmosferiche.

7.2.1 Sostituzione delle lame

Usate solamente lame originali, perché altrimenti non sono garantiti il funzionamento e la sicurezza. Il robot tagliaerba è dotato di tre lame (10) montate su un disco portalame (11). Queste lame (10) hanno una durata utile che arrivava a 3 mesi (se non entrano in collisione con ostacoli). Sostituite tutte e tre le lame (10) contemporaneamente per non pregiudicare il funzionamento e l'equilibrio dell'apparecchio.

Per sostituire le lame (10) procedete nel modo seguente (Fig. 12) - Attenzione! - Portate guanti:

1. Bloccate la rotazione del disco portalame (11) con un cacciavite. A tale scopo inserte il cacciaviteattraverso gli apposti fori nel disco portalame (11) e nel pettine di protezione.

2. Allentate le viti di fissaggio

3. Togliete le lame (10) e sostituite con quel le nuove. Sostituite tutte et tre le lame (10) sempre in set.
4. Quindi serrate di nuovo saldamente la vite di fissaggio. Accertatevi che le nuove lame (10) ruotino liberamente.

Eseguite regolarmente un controllo generale del robot tagliaerba e togliete tutti i depositi e le incrostazioni. All'inizio di agli stagione controllate

1

assolutamente lo stato delle lame (10). Per le riparazioni rivolgetevi al nostro centro assistenza clienti. Usate solamente ricambi originali.

7.2.2 Update del software

Se desiderate aggiornare il software, copiate il nuovo software su una penna USB vuota (formattate eventualmente prima la penna USB). Accer-tatevi che la batteria sia completamente carica prima di eseguire le operazioni successive.

1. Mettete il robot tagliaerba nella zona di taglio. Il robot tagliaerba non deve trovarsi nella stazione di ricarica durante l'update del software
2. Collegate una penna USB alla porta USB come individato nella figura. (Fig. 11)
3. Inserite l'interruttore principale (7) (ON).
4. Ora il robot tagliaerba inizia l'update del software e indica lo stato attuale.
5. Una volta conclusa l'opération di update scollegate la penna USB e riavviate il robot tagliaerbatramite l'interruttore principale (7).

Per il nuovo software contattate il nostro servizio di assistenza o visitate il nostro site internet https://www.einhell-service.com/it_IT/page/sterwins-tagliaerba-robotizzatoo

7.2.3 Riparazione del filo perimetrale

Se in un qualsiasi punto dovesse venire tranciato il filo perimetrale (18),utilizzate per la riparazione i connettori per cavi (16) fornito. A tale scopo inserte le due estremità del filo perimetrale (18) tranciato nel connettore per cavi (16) e comprimetelo con una pinza.Collegate la spina alla presa di corrente.Controllate poi il funzionamento tramite la spia LED (21) della stazione di ricarica (19).

7.3 Ordinazione di pezzi di ricambio:

Volendo commisionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

modello dell'apparecchio
- numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda https://www.einhell-service.com/it_IT/page/ sterwins-tagliaerba-robotizzato

N. art. delle lame di ricambio: 34.140.20

Important!

La vista esplosa e la lista dei pezioni sono disponibili sul nostro除去 internet Einhell.

La disponibilità dei pezzi di ricambio per questo prodotto è 10 anni dall'ultima data di acquisto.

8. Conservazione

Caricate complemente la batteria prima di riporla per l'inverno e spegnete (OFF) il robot tagliaerba con l'interruttore principale (7). Togliete la batteria dall'apparecchio. Scollegate l'alimentatore (13) dall'alimentazione di corrente e alla stazione di ricarica (19). Il filo perimetrale (18) cui essere lasciato all'aperto durante l'inverno. Accertatevi tuttavia che gli attacchi siano protetti da l'corrosione. A tale fine scollegate gli attacchi del filo perimetrale (18) alla stazione di ricarica (19).

Conservate l'apparecchio e i loro accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30^ . Conservate l'apparecchio nella confezione originaire.

9. Trasporto

Spegnete (OFF) l'apparecchio con l'interruttore principale (7). (Fig. 8)
- Se presenti, applicate i dispositivi di sicurezza per il trasporto.
Proteggete l'apparecchio da danni e forti vibrazioni che si presentano in particolare in caso di trasporto in veicoli.
Assicurate l'apparecchio in modo che non scivoli e non si ribalti.
- Trasportate il robot tagliaerba per la maniglia di trasporto (6) con il disco portalame (11) orientato in direzione opposa al vostro corpo.

10. Smaltimento e riciclaggio

L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono esseregettati nei rifiuti domestici. Per uno smaltimento corretto l'apparecchio va segnato ad un apposto centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all'amministrazione comunale.

11. Indicazioni della stazione di ricarica ed eliminazione degli errori

Spia LED (21)	Descrizione	Soluzione
Spenta	- Manca l'alimentazione di corrente	- Verificate l'alimentazione di corrente
È illuminata in verde	- Pronto per tagliare - Batteria completenessa carica - Filo perimetrale (18) collegato	- Se il collegamento del filo perimetrale alla stazione di ricarica è corretto, leggete l'eliminazione degli errorsi del robot taglia-erba qualora sia presente un altre problema.
Lampeggia in verde	- Filo perimetrale (18) trancia-to	- Controllate se il filo perimetrale (18) è rotto. Controllate il collegamento sul retro della stazione di ricarica e accertatevi che entrambare le estremità del cavo siano spe-late in modo corretto e insertire completingmente nei rispetti connettori. 1. Controllate il collegamento sul retro della stazione di ricarica e accertatevi che ent-rambe le estremità del cavo siano spe-late correttamente e insertire nei connettori. 2. Verificate se il cavo perimetrale intorno al prato è danneggiato (non è necessario che il cavo sia completenesse tagliato perché il segnale si interrompa). 3. Se le fasi 1 e 2 sono in ordine, staccate le due estremità del cavo perimetrale alla stazione di ricarica. Collegate un cavo lun-go 5 m alla stazione di ricarica e posatelo temporaneamente per terra. a) Controllate se la luce rimane illuminata in verde; se si (verde fisso) => ciò significhe che il segnale è ripristinato se viene impiegato un altro cavo. Eseguite un esame più attento per accertare dove sa danneggiato o tagliato il filo perimetrale. Se impiegate connettori accertatevi che i fili siano completenesse inserti e che i connettori siano bloccati correttamente. b) Se la luce continua a lampeggiare => controllate il collegamento sul retro della stazione di ricarica e accertatevi che ent-rambe le estremità del cavo siano spe-late in modo corretto e insertire completenesse nei connettori. Se il problema continua a essere presente, rivolgetevi al servizio assistenza clienti.
È illuminata in rosso	- La batteria viene caricata	- Attendete che la batteria sia completenesse ricaricata.

12. Indicazioni del robot tagliaerba ed eliminazione degli errori

Messaggio di erreore del robot tagliaerba sul display LCD (50)

Errone	Possibile causa	Eliminazione
Nessun segnale	- Filo perimetrale Collegato in modo scorretto - Manca l'alimentazione di corrente - Filo perimetrale (18) tranciato	Controllate se la spia LED (21) della stazionè de ricarica (19) è illuminata in verde - Accertatevi che il filo perimetrale (18) sia posato correttamente e al centroizzato la stazione di ricarica (19). - Controllate la posizione della stazione di ricarica (19).
Fuori range	- Filo perimetrale Collegato in modo scorretto - Robot tagliaerba al di fuori della zona di taglio	- Accertatevi che il filo perimetrale (18) sia posato correttamente e al centroizzato la stazione di ricarica (19). - Assicuratetevi che il robot tagliaerba sia nel- la zona di taglio.
Errore batteria	- Nel robot tagliaerba si è verificato un erre di batteria - La batteria non può essere ricaricata - La batteria ha raggiunto la fine della durata utile	- Accertatevi che la batteria sia stata mon-tata correttamente. - Controllate se l'interruttore principale (7) è inserito (ON) nelle robot tagliaerba si trova nella stazione di ricarica (19). - Controllate la posizione della stazione di ricarica (19). Sostituite se necessario la batteria. Come per tutti gli appearecchi a batteria il numero di cici di ricarica è limitato. Rivolgetevi al servizio clienti del rivenditore per acquistare una nuova batteria.
Errore temperatura batteria	Temperaturaccessiva/insuf- ficiente della batteria ovvero sovratemperatura dell'unità di commando - Se la temperature della batteria supera i 65 °C il robot tagliaerba torna alla stazione di ricarica (19). - Con una temperatura della batteria superiore a 45 °C o inferiore a 0 °C l'operazione di ricaricaViene fermata e il robot tagliaerba attende nella stazione di ricarica (19).	- Impostate il tempo di lavoro in estate alle prime ore del mattino ed evitate che il robot tagliaerba lavori durante le ore calde della giornata. - Una volta che la temperature della batteria ovvero dell'unità di controllo torna nel range consentito, il robot tagliaerba torna automaticamente all'esercizio programm- ato. - In inverno o nel caso di temperature es- terne inferiori a 5°C tenete il robot in un luogo caldo e asciutto.

Messaggio di erreore del robot tagliaerba sul display LCD (50)

Errone	Possibile causa	Eliminazione
Sollevato	- Sensore di sollevamento intervenuto per 10 secondi consecutivi	Premete il tasto di STOP (3) per aprire la copertura del display (23). Riavviate l'operazione di taglio tramite il pannello di lavoro (2): - Se questo erre si verifica con frequenza, controllate se la zona di taglio presente ostacoli con un'altezza superiore a 10 cm e rimuoveteli oppure separateli nella zona di taglio con il filo perimetrale (18).
Bloccato	- Sensore ostacoli attivato 10 volte in un minuto - Sensore ostacoli attivato più volte in un minuto - Sensore ostacoli continuamente attivo per 10 secondi - Sensore ostacoli attivato tre volte durante il ritorno alla stazione di ricarica (19)	Premete il tasto di STOP (3) per aprire la copertura del display (23). Riavviate l'operazione di taglio tramite il pannello di lavoro (2): - Controllate se il robot tagliaerba è bloccato da un ostacolo o incastrato tra alberi, cespugli ecc. Eliminate l'ostacolo o escludete quella. - Se questo erre si verifica con frequenza, controllate la posa del filo perimetrale (18). Fate particolare attenzione ad angoli stretti, corridoi, recinzioni, pietre ecc. e adeguate se necessario la disposizione del filo perimetrale (18). - Controllate se l'erba è troppo alta e il robot tagliaerba si blocca. In quello caso tagliate l'erba sotto i 60 mm. - Accertatevianche che l'erba vicino al filo perimetrale non ostacoli il movimento del robot nel percorso lungo il filo perimetrale; eventualmente tagliate i bordi del prato. - Se si presenta quello erre ronse sulla stazione di ricarica accertatevi che l'attacco di ricarica del robot e della stazione stessa venga pulito.
Troppo vicino a stazione	- Il robot tagliaerba è stato fatto tornare troppo vicino alla stazione di ricarica (19).	Premete il tasto di STOP (3) per aprire la copertura del display (23). Riavviate l'operazione di taglio tramite il pannello di lavoro (2): - Il robot tagliaerba dovrebbe essere fatto tornare alla stazione di ricarica (19) con una distanza minima di 2 m.

Messaggio di erreore del robot tagliaerba sul display LCD (50)

Errone	Possibile causa	Eliminazione
Caduto	- Il tagliaerba è stato ribaltato in modo continuo per 10 secondi - Il robot tagliaerba è rimasto inclinato in una direzione per diverso tempo	Premete il tasting di STOP (3) per aprire la copertura del display (23). Riavviate l'operazione di taglio tramite il pannello di lavoro (2): - Mettete il robot tagliaerba su una superficie piana e riavviatelo. - Se il robot tagliaerba si è ribaltato a causa di un perdio ripido nella zona di taglio, adeguate di conseguenza il filo perimetrale (18) per evitare forti pendenze.
Errone ruote	- Le ruote posteriori (8) vengo-no sollevate da un ostacolo - Le ruote posteriori (8) posso-no girare a vuoto in caso di superfici irregolari. - Le ruote sono sporche o il terreno è sdrucciolevole	Premete il tasting di STOP (3) per aprire la copertura del display (23). Riavviate l'operazione di taglio tramite il pannello di lavoro (2): - Mettete il robot tagliaerba su una superficie piana e riavviatelo. - Accertate vi che le ruote siano pulite ed evenutamente pulite con una spazzola. - Sistemate il terreno riempiendo il buco.
Errone tasting di STOP	La copertura del display (23) è aperta, ma il tasting di STOP (3) non è stato azionato.	Premete il tasting di STOP (3) per aprire la copertura del display (23). Riavviate l'operazione di taglio tramite il pannello di lavoro (2): - Controllate che la copertura del display (23) possa essere aperta e chiusa perché problemi con il tasting di STOP (3). - Controllate il funzionamento del tasting di STOP (3).
Sovratemperatura PCB	Temperatura eccessiva/insufficiente della batteria ovvero sovratemperatura dell'unità di lavoro - Se la temperature della batteria supera i 65 °C il robot tagliaerba torna alla stazione di ricarica (19). - Con una temperature della batteria superiore a 45 °C o inferiore a 0 °C l'operazione di ricaricaViene fermata e il robot tagliaerba attendene nella stazione di ricarica (19).	- Impostate il tempo di lavoro in estate alle prime ore del mattino ed evitare che il robot tagliaerba lavori durante le ore calde della giornata. - Una volta che la temperature della batteria ovvero dell'unità di controllo torna nel range consentito, il robot tagliaerba torna automaticamente all'esercizio programmato.
Pioggia	- Il sensore di pioggia (5) è intervenuto.	- Attendete che il robot tagliaerba sia asciutto. - Una descrizione dettagliata del sensore è riportata al capitolo 5.2.
Errone sensore	- Il robot tagliaerba si è fer-mato acause di un erre-sensore	Disinserite (OFF) e reinserite (ON) l'interruttore principale (7) per riavviare il robot tagliaerba.

Messaggio di erreore del robot tagliaerba sul display LCD (50)

Errone	Possible causa	Eliminazione
Errore motore / sovracorrente motore	- Robot tagliaerba fermo a causa di sovracorrente nel motore o di un erreore del mo-tore	Disinserite (OFF) e reinserite (ON) l'interruttore principale (7) per riavviare il robot tagliaerba. - Controllate l'altezza dell'erba nella zona di taglio e tagliate se necessario l'erba a meno di 60 mm con un tagliaerba conven-zionale. - Accumate l'altezza di taglio. Iniziata sempre con un'altezza di taglio più alta e riducetela poco perolta fino all'altezza desiderata. - Controllate se il disco portalame (11) e le ruote sono sporchi e pulite attentamente queste parti. - Controllate che le ruote posteriori e il disco portalame (11) non siano bloccati. Se non è possibile rimuovere i blocchi rivolgetevi al servizio assistenza clienti responsable.
Guasto	- Il robot tagliaerba si è fermo-to a causa di un guasto	Disinserite (OFF) e reinserite (ON) l'interruttore principale (7) per riavviare il robot tagliaerba.

Ricerca degli errori

Errore	Possible causa	Eliminazione
Il robot tagliaerba è fermo nella zona di taglio.Non è possibile inseire il robot tagliaerba.	- Tensione della batteria insufciente- Errore nel circuito elettrico o nei componenti elettronici	- Riportate il robot tagliaerba alla stazione di ricarica (19) per caricarlo.Inserite (ON) l'interruttre principale (7).- Rivolgetevi al servizio clienti.
Il robot tagliaerba non risisce ad entra-re nella stazione di ricarica.	- Stazione di ricarica (19) non installata correttamente.	- Accertatevi che la spia verde (21) della stazione di ricarica (19) sua illuminata in verde.- Accertatevi che i fili perimetrali (18) siano collegati alla stazione di ricarica (19) e che il filo perimetrale (18) anteriore sa po-sato al centro sotto la stazione di ricarica (19).- Assicuratetevi che la stazione di ricarica (19) sua posizionata correttamente.
Il robot tagliaerba si ferma ovvero si muove in modo in-controllato nella vis-cinanze delle isole.	- Filo perimetrale (18) non installato correttamente intorno alle isole.	- Adequate la posizione del filo perimetrale (18).- Fate attenzione che tratti del filo perimet-rale (18) non siano sovrapposti.

Ricerca degli errori

Errone	Possible causa	Eliminazione
Il robot tagliaerba fa molto rumore.	- Lame (10) danneggiate - Alle lame (10) rimangono attaccati corpi estranei - Robot tagliaerba avviato troppo vicinoagli ostacoli - Azionamento delle lame o motore di azionamento dan-negliati - Altre parti del robot tagliaer-ba danneggiate	- Sostituire le lame (10). Le 3 lame (10) devono essere sostituite contemporanea-mente. - L'efficienza di funzionamento del robot tagliaerba dipende dall'affilatura delle lame (10). Mantenete pertanto le lame (10) in buone condizioni. - Spegnete il robot tagliaerba in modo si-curo e portate quanti di lavoro durante la pulizia delle lame (10) per evitare lesioni da taglio. - Fate riparare o sostituire il motore dal ser-vizio clienti.
Il robot tagliaerba ri-manne nella stazione di ricarica. Il robot tagliaerba ritorna sempre alla stazio-ne di ricarica.	- Tempo di lavoro non impos-tato correttamente - Batteria scarica - Sensore di pioggia interve-nuto - Temperatura elevata della batteria	- Controllate le impostazioni del tempo di lavoro. - Il robot tagliaerba inizia e termina il lavoro a seconda del periodo di tempo imposta-to. Al di fornuti di questo periodo di tempo il robot tagliaerba rimane nella stazione di ricarica (19). - Accertate vi che il sensore di pioggia sia pulito e asciutto. - Fate attenzione che la stazione di ricarica del robot non sia esposta direttamente ai raggi del sole. Se necessario montate la copertura della stazione di ricarica (da acquistare separatamente).
Il robot tagliaerba rimane fermo sul filo perimetrale e non più raggiungere la stazione di ricarica.	- Batteria scarica - Il filo perimetrale (18) e quindi il percorso fino alla stazione di ricarica (19) sono troppo lunghi per la batteria utilizzata.	- Rimuovete possibili ostacoli lungo il filo perimetrale (18). Nel posare il filo perime-trale (18) fate attenzione che ci sua una distanza sufficiente dagli ostacoli. - Utilizzate una batteria con una capacité maggiore. - Attenzione: se utilizzate una batteria Multi-Ah (ad es. 4-6 Ah) impostate la capacité maggiore. Non è necessario utilizzato la capacité minore della batteria del robot tagliaerba per augmentare la sua durata utile dato che si scarica e ricarica con soll-ecitazioni ridotte.

ATTENZIONE! Fili perimetrali tagliati e danni seguenti non sono coperti alla garanzia!

13. Indicatori caricabatterie

Stato indicatori		Significato e interventi
LED rosso	LED verde
Spento	Lampeggia	Pronto all'esercizio Il caricabatterie è collegato alla rete e pronto per l'uso, la batteria non è nel caricabatterie.
Acceso	Spento	Ricarica Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i rela-tivi tempi di ricarica si veda direttamente sul caricabatterie. Avvertenza! In base alla carica residua della batteria i tempi di ricarica ef-fettivi possono variate leggermente da quelli indicati.
Spento	Acceso	La batteria è ricaricata e pronta per l'uso. (READY TO GO) Poi l'apparecchio passa alla ricarica lenta fino a completare il processo. A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min. Intervento: Togliete la batteria dal caricabatterie. Staccate il caricabatterie alla rete.
Lampeggia	Spento	Regolatore di carica Il caricabatterie si trova nella modalità di ricarica lenta. In quello modo la batteriaiene ricaricata più lentamente per motivi di si-curezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti motivi: - La batteria non è stata ricaricata per molto tempo. - La temperatura della batteria non si trovale nel range ideale. Intervento: Attendete la fine della ricarica, si può comunique continuare a ricaricare la batteria.
Lampeggia	Lampeggia	Anomalia La ricarica non è più possibile. La batteria è difettosa. Intervento: Una batteria difettosa non deve più venire ricaricata. Togliete la batteria dal caricabatterie.
Acceso	Acceso	Anomalia termica La batteria è troppo calda (per es. esposizione diretta al sole) o troppo fredda (al di sotto dei 0°C) Intervento: Togliete la batteria e tenetela per un giorno a temperatura ambiente (ca. 20°C).

Smaltimento

Avviare ad un riceraggio rispetto dell'ambiente elettrotensili, batterie, accessori ed imballaggi non più impiegabili.

Non gettare elettroutensili e batterie/pile tra i rifiuti domestici!

Per un corretto smaltimento verificare sempre le disposizioni del proprio comune.

Solo per i Paesi UE:

Ai sensi della Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e del suo recepimento nel diritto nazionale, gli elettrotensili non più utilizzabili e, ai sensi della Direttiva Europea 2006/66/CE, le batterie/le pile difettose o ESAuste, andranno raccolti separatamente e riciclati nel rispetto dell'ambiente.

In caso di smaltimento improprio, le apparecchiature elettriche ed elettroniche potrebbero avere effetti nocivi sull'ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive.

La ristampa o l'ulteriore riproduzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'espllicita autorizzazione da parte della Einhell Germany AG.

Con riserva di apportare modifiche tecniche

Informazioni sul Servizio Assistenza

In tutti i Paesi indicatei nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria	Esempio
Parti soggetti ad usura *	Batteria
Materiale di consumo/parti di consumo *	Lame
Parti mancanti

• non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errorsi vi preghiamo di denominciare il caso sul site internet www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in agli caso alle seguenti domande:

L'apparecchio ha più funzionato una volta o era difettoso fin dall'inizio?
- Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)?

Descrivete che casa non funziona.

1

Certificato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l'apparecchio non dovesse tutvia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzoindicato in questa schedadi garanzia. Siamo a vostra disposizioneanche Telefonicamente al numero del Servizio Assistenza indicato.Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persona fisiche che non intendono utilizzare quello prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttoreizzato indicate concede in aggiunta alla garanzia legaleagli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalle legge. Le nostre prestazioni di garanzia sono per voi Gratisute.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo appearecchio dimarca Einhell da voi acquistato nell'Unione Europea, riconducibili a difetti di materiale o di produzione, ed è limitata, a notre discrezione, all'éliminazione di questi difetti dell'apparecchio o alla sostituzione dell'apparecchio stesso. Tenete presente che i nostri appearecchi non sono stati progettati per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottomosto a sollecitationi equivalenti. Nel caso di articoli della gamma „Professional" acquistati con PIVA non vale l'esclusione per l'impiego artigianale, professionale o imprenditoriale.
3. Sono esclusi alla nostra garanzia:

Danni all'apparecchio causati da mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, alla mancata osservanza delle istruzioni per l'uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), alla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
Danni all'apparecchio dovuti a usi improper o illeciti (come per es. sovraccarico dell'apparecchio o utilizzato di utensili di ricambio o accessori non consentiti e non originali), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, ...) danni dovuti al trasporto, all'impiego della forza o a influssi esterni (como per es. danni causati da caduta).
Danni all'apparecchio o a parti diesso da riconduire a un'usura comune, dovuta all'uso o di altri tipo di usura naturale. Le batterie e i pacchi batterie sono soggetti a un investciamento naturale e per motivi struturali hanno un numero limitato di cici di ricarica. Sull'usura influiscono negativamente i carichi a cui viene sottoposta e le velocità di ricarica, maanche l'esposizione al calore, al freddo, alle vibrazioni eagli urti.

1. La garanzia vale per un periodo di 3 anni alla data di acquisito dell'apprecchio (la garanzia per la batteria è di 2 anni, a meno che non venga registrata nel site internet di Einhell, alloraanche in questo caso la garanzia è di 3 anni). I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. É esclusa la rivendicazione di diritti di garanzia après la scadenza del relativo periodo. La riparazione o la sestuzione dell'apprecchio non comporta una prerogha del periodo di garanzia e con这一点a prestazione per l'apprecchio o per pezioni di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò valeanche nel caso in cui si ricorra a servizi di assistenza sul posto.
2. Per rivendicare il diritto di garanzia conservate il documento di acquisto o altri documenti come prova dell'acquisto del vosto apparecchio nuovo. Apparecchi inviati sulla relativi documenti o nella targhetto d'identificazione sono escludi alla prestazione di garanzia perché non possono essere classificati in modo corretto. Se il difetto dell'apparecchio rientra nella sua prestazione di garanzia, riceverete prontamente l'apparecchio riparato o un apparecchio sostituito.
3. Se avete portato l'apparecchio in un paese dell'Unione Europea diverso da quello in cui lo avete acquistato, la prestazione di garanzia viene fornitatramite un partner del Servizio assistenza locale. Se viene trasferito al di fuori dell'Unione Europea non sussiste diritto di garanzia.

Naturalmente offriamo anche un servizio di riparazione a pagamento, su appearecchi fuori dal periodo di garanzia legale o su difetti non coperti dalle condizioni di garanzia. Per usfufrire di tali servizi potete far riferimento ad uno dei nostri Centri di Assistenza. Potete consultare l'elenco dei Centri Assistenza autorizzati sul nostro site www.einhell.it. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia seconde le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.

Servizio Clienti Einhell Italia: email: [e-mail]; tel: [phone]

Giorni e orari di aperture: LUN - VEN delle 9:00 alle 12:00 e dalle 14:00 alle 17:00

Garante del servizio: Einhell Italia S.r.l., Via Delle Acacie snc, I-22070 Binago - Como

E

Índice de Contents

1. Indicati di siguranta

Indicatiile de siguranta corespunzatoare le gasiti in brosura anexata!

Avertisment!

Citi toate indicatile de siguranta, instructiunile s i tineti cont de imaginile s da- tele tehnice care insotesc acest aparat elec tric. Nerespectarea urmatoarelor instructiuni pot duce la electrocutare, incendiu si/sau raniri grave.
