MANUAL DE UTILIZADOR VELOCITY VA 475 BLAUPUNKT

Desenhos de instalação 51

- Ao broquear orifícios, ter atenção para não danificar nenhuma peça do veículo.

- O diâmetro do cabo positivo ou negativo não deve ser inferior a 6 mm2 (5 A.W.G.).

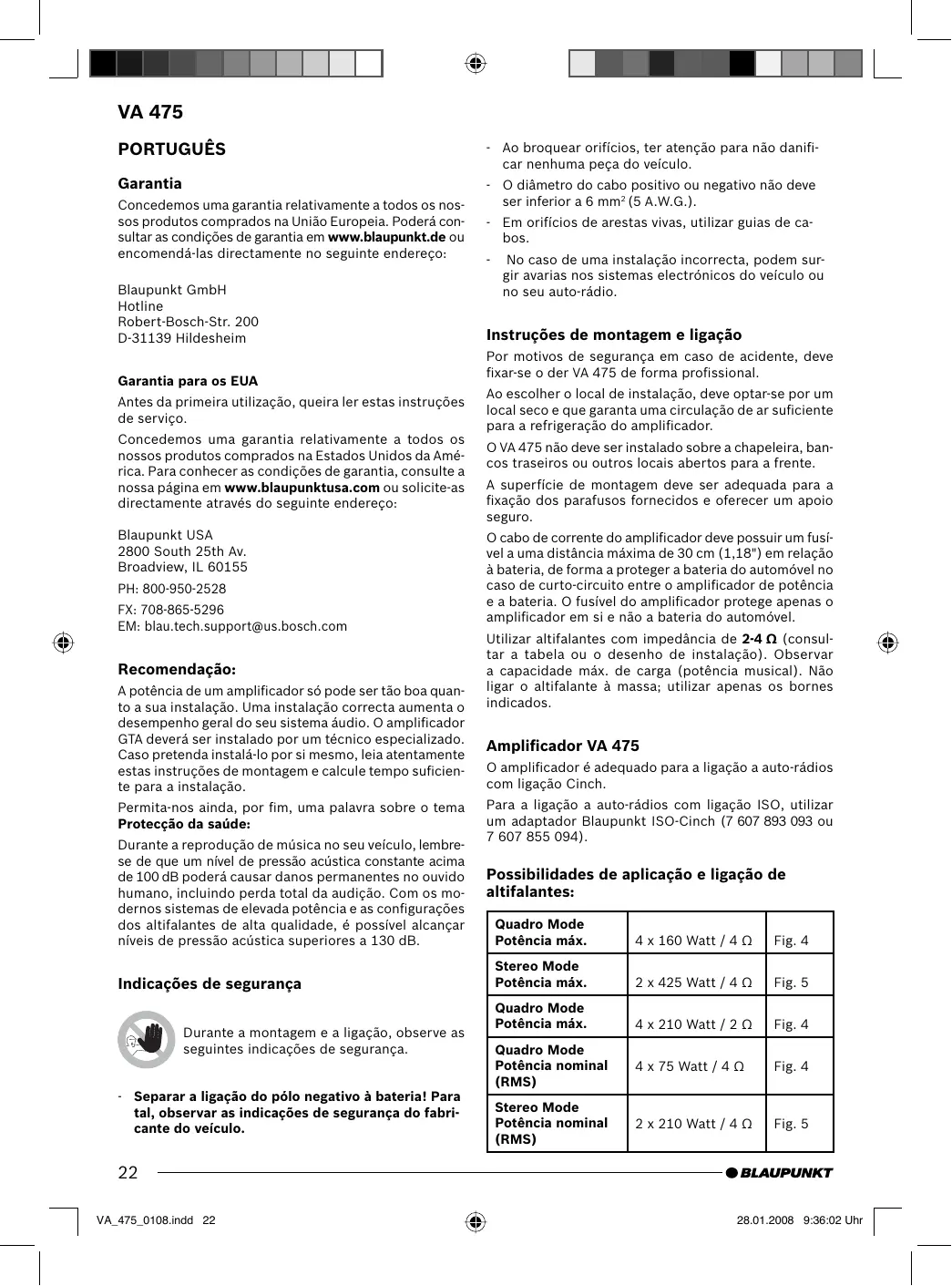

Concedemos uma garantia relativamente a todos os nossos produtos comprados na União Europeia. Poderá consultar as condições de garantia em www.blaupunkt.de ou encomendá-las directamente no seguinte endereço: Blaupunkt GmbH Hotline Robert-Bosch-Str. 200 D-31139 Hildesheim Garantia para os EUA Antes da primeira utilização, queira ler estas instruções de serviço. Concedemos uma garantia relativamente a todos os nossos produtos comprados na Estados Unidos da América. Para conhecer as condições de garantia, consulte a nossa página em www.blaupunktusa.com ou solicite-as directamente através do seguinte endereço: Blaupunkt USA 2800 South 25th Av. Broadview, IL 60155 PH: 800-950-2528 FX: 708-865-5296 EM: blau.tech.support@us.bosch.com

Recomendação: A potência de um amplificador só pode ser tão boa quanto a sua instalação. Uma instalação correcta aumenta o desempenho geral do seu sistema áudio. O amplificador GTA deverá ser instalado por um técnico especializado. Caso pretenda instalá-lo por si mesmo, leia atentamente estas instruções de montagem e calcule tempo suficiente para a instalação. Permita-nos ainda, por fim, uma palavra sobre o tema Protecção da saúde: Durante a reprodução de música no seu veículo, lembrese de que um nível de pressão acústica constante acima de 100 dB poderá causar danos permanentes no ouvido humano, incluindo perda total da audição. Com os modernos sistemas de elevada potência e as configurações dos altifalantes de alta qualidade, é possível alcançar níveis de pressão acústica superiores a 130 dB.

Indicações de segurança Durante a montagem e a ligação, observe as seguintes indicações de segurança.

- Separar a ligação do pólo negativo à bateria! Para tal, observar as indicações de segurança do fabricante do veículo.

- Em orifícios de arestas vivas, utilizar guias de cabos. -

No caso de uma instalação incorrecta, podem surgir avarias nos sistemas electrónicos do veículo ou no seu auto-rádio.

Instruções de montagem e ligação Por motivos de segurança em caso de acidente, deve fixar-se o der VA 475 de forma profissional. Ao escolher o local de instalação, deve optar-se por um local seco e que garanta uma circulação de ar suficiente para a refrigeração do amplificador. O VA 475 não deve ser instalado sobre a chapeleira, bancos traseiros ou outros locais abertos para a frente. A superfície de montagem deve ser adequada para a fixação dos parafusos fornecidos e oferecer um apoio seguro. O cabo de corrente do amplificador deve possuir um fusível a uma distância máxima de 30 cm (1,18") em relação à bateria, de forma a proteger a bateria do automóvel no caso de curto-circuito entre o amplificador de potência e a bateria. O fusível do amplificador protege apenas o amplificador em si e não a bateria do automóvel. Utilizar altifalantes com impedância de 2-4 Ω (consultar a tabela ou o desenho de instalação). Observar a capacidade máx. de carga (potência musical). Não ligar o altifalante à massa; utilizar apenas os bornes indicados.

Amplificador VA 475 O amplificador é adequado para a ligação a auto-rádios com ligação Cinch. Para a ligação a auto-rádios com ligação ISO, utilizar um adaptador Blaupunkt ISO-Cinch (7 607 893 093 ou 7 607 855 094).

Possibilidades de aplicação e ligação de altifalantes: Quadro Mode Potência máx.

Stereo Mode Potência máx.

Quadro Mode Potência máx.

Quadro Mode Potência nominal (RMS)

Stereo Mode Potência nominal (RMS)

VA 475 Quadro Mode Potência nominal

Potência nominal segundo CEA-2006 ( < 1% de distorção harmónica / +14,4V)

lente, nunca ligar os fusíveis em ponte, nem substituir por fusíveis de corrente mais elevada. Exemplos de ligação Ligação da alimentação eléctrica Fig. 2

Frequência em resposta

Relação sinal/ ruído

Relação sinal/ ruído

> 80 dB @ 1 W / 1 kHz

Distorção harmónica (RMS)

Ligar a ligação Remote do amplificador à

fonte de ten são comutável de + 12 V Estabilidade

2 Ω (4 Ω com funcionamento em ponto)

Desta maneira o amplificador pode ser ligado e desligado através do interruptor de ligar e desligar do aparelho de rádio.

Ligações de altifalantes Fig. 4/5

Sensibilidade de entrada

0,3 -8 V Sensibilidade de entrada Direct Aux IN

0,3 V Filtro passa-baixo (Low Pass)

4 x altifalantes, banhados a ouro

Dimensões L x A x P (mm) L x A x P (")

Ligação a auto-rádios com saída Cinch Fig. 3 Direct Aux Input Fig. 6, 6a High-Input Fig. 7

+12V Ligações de alto nível (High-Input) A amplificador possui ligações de alto nível (HighInput), para poder ser ligado à auto-rádios sem saídas de estágio de entrada (fig. 7). Deste modo é possível realizar uma ligação directa à saída de altifalante do aparelho de rádio.

Conexõ Direct Aux Input

330 x 54 x 258 13 x 2.1 x 10.2

Ligação ao positivo / negativo - O diâmetro do cabo positivo ou negativo não deve ser inferior a 6 mm2 (5 A.W.G.). - Instalar cabos do positivo comuns para a bateria e ligar através do suporte de fusíveis. - Em orifícios de arestas vivas, utilizar guias de cabos.

Possibilidade de ligação em auto-rádios que não dispõem de entrada AUX ou quando esta entrada está ocupada Esta conexão permite usar diferentes fontes NF, por exemplo, um leitor MP3 ou uma navegação móvel, ligando estes directa e opcionalmente à entrada Direct Aux Input através de uma ficha estéreo de 3,5 mm (0,35"). Desta forma, todas as fontes de sinais estão disponíveis ao mesmo tempo, e o volume pode ser regulado no respectivo aparelho. Nota: Para a montagem e ligação, é necessário que todas as fontes NF estejam desligadas! Montagem do cabo com ficha estéreo Para a ligação, use o nosso cabo com ficha estéreo de 5 m (16.4 ft.), número de referência 7 607 001 525. Como característica especial, este cabo possui um interruptor para ligar/desligar.

- Aparafusar firmemente cabos do negativo comuns num ponto de massa em perfeitas condições (parafuso da carroçaria, chapa da carroçaria) (não ao pólo negativo da bateria).

Interruptor na posição DESLIGAR (•):

- Raspar a superfície de contacto do ponto de massa até ficar polido e lubrificar com massa lubrificante de grafite.

Interruptor na posição LIGAR (I / II):

Fusíveis integrados (Fuse)

Os fusíveis (Fuse) integrados no amplificador protegem o estágio final e todo o sistema eléctrico em caso de defeito. No caso de utilização de um fusível sobresse-

Quando da ligação, colocar o regulador do volume sempre no mínimo e desligar o amplificador.

Durante uma montagem e desmontagem e no caso de não ligar-se uma fonte NF ao aparelho.

Só depois de conectar-se uma fonte NF ao aparelho.

23 VA_475_0108.indd 23

28.01.2008 9:36:02 Uhr

VA 475 Regulador Level Com o auxílio do regulador Level, é possível adaptar a sensibilidade de entrada do estágio final à tensão de saída da saída do pré-amplificador do seu auto-rádio. A margem de ajuste é de 0,3 V a 8 V. No caso de ligação de um auto-rádio de outro fabricante, deve adaptar-se a sensibilidade de entrada de acordo com as especificações do fabricante. Para o efeito, apresentamos ainda algumas explicações importantes: Rodando o regulador no sentido dos ponteiros do relógio, a sensibilidade de entrada do amplificador aumenta, aumentando também o volume do som. No entanto, não se trata de uma regulação do volume; na posição final, não é possível alcançar-se uma potência do amplificador mais elevada, mesmo que, de início, pareça que sim. O sistema limita-se a aumentar mais rapidamente o volume quando se aumenta a regulação do volume do rádio.

Ligações de altifalantes (Caso o amplificador tenha de ser ligado em ponte, prosseguir directamente neste ponto com o capítulo "Ligações de altifalantes ligados em ponte"). Tal como acontece com qualquer outro componente de áudio, a polaridade correcta do amplificador e dos altifalantes é essencial a uma boa reprodução dos graves. Por esta razão, ao efectuar as ligações deve ter-se atenção para se conectar a ligação positiva (+) do amplificador à ligação positiva (+) do altifalante; indicação equivalente é válida para as ligações negativas (-). Além disto, o canal esquerdo do amplificador tem de ser conectado ao altifalante esquerdo, e o canal direito do amplificador deve ser conectado ao altifalante direito.

conectar um par de subwoofers, são necessários os ajustes "Low-Pass" ilustrados (Fig. 3). A frequência de entrada depende da gama de frequência dos altifalantes (consultar a gama de frequência dos altifalantes recomendada). "High-Pass" No ajuste de 250 Hz, o amplificador tem uma gama de frequência de 250 Hz a 35.000 Hz. Regulação da frequência "Low- Pass" Este regulador está activo se o interruptor se encontrar na posição "Low-Pass" e permite o ajuste da frequência de entrada pretendida. Exemplo: Com um ajuste de 150 Hz, o amplificador tem uma gama de frequência de 10 Hz a 150 Hz. Bass Boost Com o auxílio do regulador Bass Boost, é possível regular a reprodução dos graves do amplificador. A margem de ajuste é de 0 dB a +12 dB.

Indicação de funcionamento (POWER / PROTECTION) Luz verde: estágio final ligado, condição de funcionamento regular. Luz vermelha: o estágio final foi desligado electronicamente, pois existe um caso de avaria.

Reciclagem e remoção

Ligações de altifalantes ligados em ponte O amplificador GTA também pode ser ligado em ponte para uma configuração mono. Desta forma, o amplificador pode ser utilizado para um ou vários subwoofers ou um altifalante de médios. Nesta configuração, o amplificador adiciona o canal direito e esquerdo para uma saída de canal único (saída mono).

Para a remoção do produto, use, por favor, os sistemas de devolução e recolha colocados à disposição para o efeito. Reservado o direito a alterações.

Nota: O amplificador só pode adicionar a informação de sinal direita e esquerda se tiverem sido efectuadas tanto a ligação RCA direita, como a ligação RCA esquerda.

No caso de ligação em ponte, a carga do amplificador deve ser de 4 Ohm ou superior. Uma carga inferior leva ao sobreaquecimento ou desactivação do amplificador e pode causar danos permanentes.

Vi yder en producentgaranti for apparater, der er købt inden for den Europæiske Union. Garantibetingelserne kan du hente på www.blaupunkt.de eller rekvirere direkte hos:

Ajustar o tipo e área das transições de frequência

Blaupunkt GmbH Hotline Robert-Bosch-Str. 200 D-31139 Hildesheim

No VA 475, é possível regular o tipo de transição de frequência (ou seja, "Low-Pass" ou "Hi-Pass") e a frequência de entrada pretendida. Se, por exemplo, pretender
