MANUAL DE UTILIZADOR THA 475 PNP BLAUPUNKT

Desenhos de instalação 46

DANSK....24

Monteringstegninger 46

POLSKI 27

Exemples de raccordement

Raccordement de

Riconoscimento autoradio - Auto Remote

Concedemos uma garantia relativamente a todos os nossos produtos comprados na União Europeia. Poderá consultar as condições de garantia em www.blaupunkt.de ou encomendá-las directamente no seguinte endereço:

Blaupunkt GmbH

Linha azul

Robert-Bosch-Str. 200

D-31139 Hildesheim

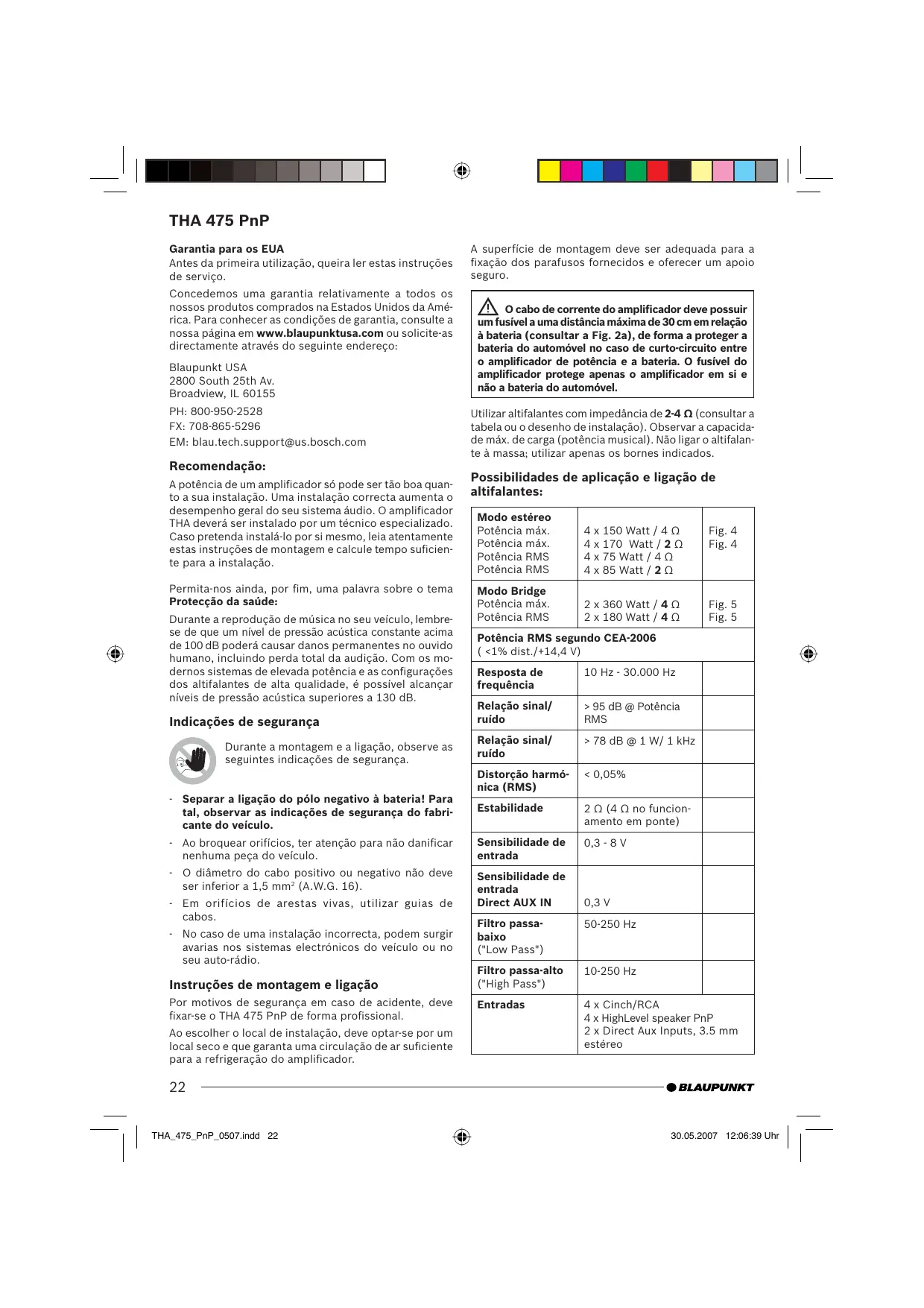

THA 475 PnP

Garantia para os EUA

Antes da primeira utilização, queira ler estas instruções de serviço.

Concedemos uma garantia relativamente a todos os nossos produtos comprados na Estados Unidos da América. Para conhecer as condições de garantia, consulte a nossa página em www.blaupunktusa.com ou solicite-as directamente através do seguinte endereço:

Blaupunkt USA

2800 South 25th Av.

Broadview, IL 60155

PH: 800-950-2528

FX: 708-865-5296

EM: [e-mail]

Recomendação:

A potência de um amplificador só pode ser tão boa quanto a sua instalação. Uma instalação correcta aumenta o desempenho geral do seu sistema áudio. O amplificador THA deverá ser instalado por um técnico especializado. Caso pretenda instalá-lo por si mesmo, leia atentamente estas instruções de montagem e calcule tempo suficiente para a instalação.

Permita-nos ainda, por fim, uma palavra sobre o tema Protecção da saúde:

Durante a reprodução de música no seu veículo, lembrese de que um nível de pressão acústica constante acima de 100 dB poderá causar danos permanentes no ouvido humano, incluindo perda total da audição. Com os modernos sistemas de elevada potência e as configurações dos altifalantes de alta qualidade, é possível alcançar níveis de pressão acústica superiores a 130 dB.

Indicações de segurança

Durante a montagem e a ligação, observe as seguintes indicações de segurança.

• Separar a ligação do pólo negativo à bateria! Para tal, observar as indicações de segurança do fabricante do veículo.
• Ao broquear orifícios, ter atenção para não danificar nenhuma peça do veículo.
• O diâmetro do cabo positivo ou negativo não deve ser inferior a 1,5 mm ^2 (A.W.G. 16).
• Em orifícios de arestas vivas, utilizar guias de cabos.
• No caso de uma instalação incorrecta, podem surgir avarias nos sistemas electrónicos do veículo ou no seu auto-rádio.

Instruções de montagem e ligação

Por motivos de segurança em caso de acidente, deve fixar-se o THA 475 PnP de forma profissional.

Ao escolher o local de instalação, deve optar-se por um local seco e que garanta uma circulação de ar suficiente para a refrigeração do amplificador.

A superfície de montagem deve ser adequada para a fixação dos parafusos fornecidos e oferecer um apoio seguro.

O cabo de corrente do amplificador deve possuir um fusível a uma distância máxima de 30 cm em relação à bateria (consultar a Fig. 2a), de forma a proteger a bateria do automóvel no caso de curto-circuito entre o amplificador de potência e a bateria. O fusível do amplificador protege apenas o amplificador em si e não a bateria do automóvel.

Utilizar altifalantes com impedância de 2-4 Ω (consultar a tabela ou o desenho de instalação). Observar a capacidade máx. de carga (potência musical). Não ligar o altifalante à massa; utilizar apenas os bornes indicados.

Possibilidades de aplicação e ligação de altifalantes:

Modo estéreoPotência máx.Potência máx.Potência RMSPotência RMS	4 x 150 Watt / 4 Ω4 x 170 Watt / 2 Ω4 x 75 Watt / 4 Ω4 x 85 Watt / 2 Ω	Fig. 4Fig. 4
Modo BridgePotência máx.Potência RMS	2 x 360 Watt / 4 Ω2 x 180 Watt / 4 Ω	Fig. 5Fig. 5
Potência RMS segundo CEA-2006(<1% dist./+14,4 V)
Resposta de frequência	10 Hz - 30.000 Hz
Relação sinal/ruído	>95 dB @ Potência RMS
Relação sinal/ruído	>78 dB @ 1 W/ 1 kHz
Distorção harmónica (RMS)	< 0,05%
Estabilidade	2 Ω (4 Ω no funcionamento em ponte)
Sensibilidade de entrada	0,3 - 8 V
Sensibilidade de entradaDirect AUX IN	0,3 V
Filtro passabaixo("Low Pass")	50-250 Hz
Filtro passa-alto("High Pass")	10-250 Hz
Entradas	4 x Cinch/RCA4 x HighLevel speaker PnP2 x Direct Aux Inputs, 3.5 mm estéreo
Saídas	4 x altifalantes,
DimensõesL x A x P (mm)	285 x 42 x 160 (11.2"x1,7"x6,3)

Ligação ao positivo / negativo

- Recomendamos um diâmetro mínimo de 1,5 mm² (A.W.G 16).

No cabo adaptador para o veículo (7 607 622 ...), o cabo do positivo permanente de 12V tem de ser conectado ao cabo + do amplificador (consultar a Fig. 7).

• Instalar cabos do positivo comuns para a bateria e ligar através do suporte de fusíveis, a uma distância de 30 cm à bateria.
• Em orifícios de arestas vivas, utilizar guias de cabos.
• Aparafusar firmemente cabos do negativo comuns num ponto de massa em perfeitas condições (parafuso da carroçaria, chapa da carroçaria) (não ao pólo negativo da bateria).
• Raspar a superfície de contacto do ponto de massa até ficar polido e lubrificar com massa lubrificante de grafite.

Fusíveis integrados (Fuse)

Os fusíveis (Fuse) integrados no amplificador protegem o estágio final e todo o sistema eléctrico em caso de defeito. No caso de utilização de um fusível sobresse-lente, nunca ligar os fusíveis em ponte, nem substituir por fusíveis de corrente mais elevada.

Exemplos de ligação

Ligação da alimentação eléctrica ...... Fig. 2, 2a, b

Ligação a auto-rádios

com saída Cinch ......Fig. 3

Ligações de altifalantes ...... Fig. 4/5

Direct Aux Input.....Fig. 6/6a

Conectar a ligação remota do amplificador a uma fonte de tensão comutável de +12 V.

Desta forma, é possível ligar e desligar o amplificador através do interruptor de ligar/desligar do rádio.

Nota:

No caso de ligação através de um cabo PnP INPUT, a activação é automática.

! Como característica particular, está agora disponível uma tensão de saída de +12V/200mA após a activação automática na entrada/saída remota.

Ligações de nível alto (apenas através do cabo PnP High-Input)

O amplificador possui ligações de nível alto (High-Input), para que seja possível ligar a rádios sem saídas do pré-amplificador (Fig. 2). Desta forma, é possível efectuar uma ligação directa na saída para os altifalantes do rádio.

Nota:

Fichas out/input não utilizadas do cabo PnP têm de ser ligadas (consultar a Fig. 2a *).

Ligação Direct Aux Input

Possibilidade de ligação no caso de entrada AUX não existente ou ocupada no auto-rádio

Neste caso, pode ligar diversas fontes BF, por exemplo, um leitor de MP3 ou um sistema de navegação móvel, directamente à entrada Direct Aux Input através de um jaque de 3,5 mm. Todas as fontes de sinal podem, assim, ser escutadas em simultâneo e o seu volume pode ser regulado no respectivo aparelho.

Nota:

No caso de montagem e ligação, todas as fontes. BF têm de estar desligadas!

Montagem do cabo do jaque

Para a ligação, utilize o nosso cabo para jaque de 5 m, com o número de encomenda 7 607 001 525.

O seu elemento particular é um interruptor de ligar/desligar.

Posição do interruptor DESLIGADO (•):

Na montagem e desmontagem e com uma fonte BF não conectada.

Posição do interruptor LIGADO: (I / II):

Apenas depois de ter sido ligada uma fonte BF.

Atenção:

Na ligação, colocar sempre o regulador do volume no mínimo e desligar o amplificador.

Se pretender escutar uma fonte de som através dos altifalantes dianteiro e traseiro, deve conectar entradas Direct Aux Input com o nosso cabo Y jaque (7 607 001 524), (consultar a Fig. 6).

Regulador Level

Com o auxílio do regulador Level, é possível adaptar a sensibilidade de entrada do estágio final à tensão de saída do seu auto-rádio.

A margem de ajuste é de 0,3 V a 8 V.

Para o efeito, apresentamos ainda algumas explicações importantes:

Rodando o regulador no sentido dos ponteiros do relógio, a sensibilidade de entrada do amplificador aumenta, aumentando também o volume do som. No entanto, não se trata de uma regulação do volume; na posição final, não é possível alcançar-se uma potência do amplificador mais elevada, mesmo que, de início, pareça que sim. O sistema limita-se a aumentar mais rapidamente o volume quando se aumenta a regulação do volume do rádio.

THA 475 PnP

Ligações de altifalantes

(Caso o amplificador tenha de ser ligado em ponte, prosseguir directamente neste ponto com o capítulo "Ligações de altifalantes ligados em ponte").

Tal como acontece com qualquer outro componente de áudio, a polaridade correcta do amplificador e dos altifalantes é essencial a uma boa reprodução dos graves. Por esta razão, ao efectuar as ligações deve ter-se atenção para se conectar a ligação positiva (+) do amplificador à ligação positiva (+) do altifalante; indicação equivalente é válida para as ligações negativas (-). Além disto, o canal esquerdo do amplificador tem de ser conectado ao altifalante esquerdo, e o canal direito do amplificador deve ser conectado ao altifalante direito.

Ligações de altifalantes ligados em ponte

Nota: não é possível na ligação através de cabo PnP.

Com o amplificador THA 475 PnP, é possível ligar todos os canais 1+2 e 3+4 em ponte. Desta forma, o amplificador pode ser utilizado para um ou vários subwoofers ou um altifalante de médios. Nesta configuração, o amplificador adiciona o canal direito e esquerdo para uma saída de canal único (saída mono).

Nota:

O amplificador só pode adicionar a informação de sinal direita e esquerda se tiverem sido efectuadas tanto a ligação RCA direita, como a ligação RCA esquerda.

Atenção:

No caso de ligação em ponte, a carga do amplificador deve ser de 4 Ohm ou superior. Uma carga inferior leva ao sobreaquecimento ou desactivação do amplificador e pode causar danos permanentes.

Ajustar o tipo e área das transições de frequência

No THA 475 PnP, é possível regular o tipo de transição de frequência (ou seja, "Low-Pass" ou "Hi-Pass") e a frequência de transição pretendida. Se, por exemplo, pretender conectar um par de subwoofers, são necessários os ajustes "Low-Pass". A frequência de transição depende da gama de frequência dos altifalantes (consultar a gama de frequência dos altifalantes recomendada).

"High-Pass"

No ajuste de 250 Hz, o amplificador tem uma gama de frequência de 250 Hz a 30.000 Hz.

Regulação da frequência "Low- Pass"

Este regulador está activo se o interruptor se encontrar na posição "Low-Pass" e permite o ajuste da frequência de transição pretendida.

Exemplo:

Com um ajuste de 150 Hz, o amplificador tem uma gama de frequência de 10 Hz a 150 Hz.

Reconhecimento de rádio - Auto Remote

No caso de ligação através de um cabo PnP INPUT, o amplificador é automaticamente ligado (Função Auto Remote). Suprime-se o cabo de ligação remota!

Indicação de funcionamento (POWER / PROTECTION)

Luz verde:

estágio final ligado, condição de funcionamento regular.

Luz vermelha:

o estágio final foi desligado electronicamente, pois existe um caso de avaria.

Reciclagem e remoção

Para a remoção do produto, use, por favor, os sistemas de devolução e recolha colocados à disposição para o efeito.

Reservado o direito a alterações.
