| Typ produktu | Wzmacniacz audio 4-kanałowy |
| Marka | Blaupunkt |
| Model | THA 475 PNP |
| Moc RMS (CEA-2006, 4 Ω) | 4 x 75 W |
| Moc RMS (CEA-2006, 2 Ω) | 4 x 85 W |
| Moc RMS w mostku (4 Ω) | 2 x 180 W |
| Moc maksymalna (4 Ω) | 4 x 150 W |
| Moc maksymalna (2 Ω) | 4 x 170 W |
| Moc maksymalna w mostku (4 Ω) | 2 x 360 W |
| Pasmo przenoszenia | 10 Hz - 30 000 Hz |
| Stosunek sygnału do szumu | >95 dB @ moc RMS, >78 dB @ 1 W/1 kHz |
| Współczynnik zniekształceń (RMS) | <0,05% |
| Minimalna impedancja (stereo) | 2 Ω |
| Minimalna impedancja (mostek) | 4 Ω |
| Czułość wejściowa (RCA) | 0,3 - 8 V |
| Czułość wejścia Direct AUX | 0,3 V |
| Filtr dolnoprzepustowy (Low Pass) | 50 - 250 Hz |
| Filtr górnoprzepustowy (High Pass) | 10 - 250 Hz |
| Wejścia | 4 x RCA/Cinch, 4 x głośniki High-Level PnP, 2 x Direct Aux Input (3,5 mm) |
| Wyjścia | 4 x zaciski głośnikowe |
| Zasilanie | 12 V DC, bezpiecznik zewnętrzny w odległości 30 cm od akumulatora |
| Wymiary (Dł x Wys x Gł) | 285 x 42 x 160 mm (11,2 x 1,7 x 6,3 cala) |
| Zabezpieczenie | dioda LED zielona (praca) / czerwona (błąd) |
| Instalacja | Zalecany profesjonalny montaż, bezpieczne mocowanie, wentylacja |
Często zadawane pytania - THA 475 PNP BLAUPUNKT
Pytania użytkowników dotyczące THA 475 PNP BLAUPUNKT
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Wzmacniacz audio w formacie PDF za darmo! Znajdź swoją instrukcję THA 475 PNP - BLAUPUNKT i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. THA 475 PNP marki BLAUPUNKT.

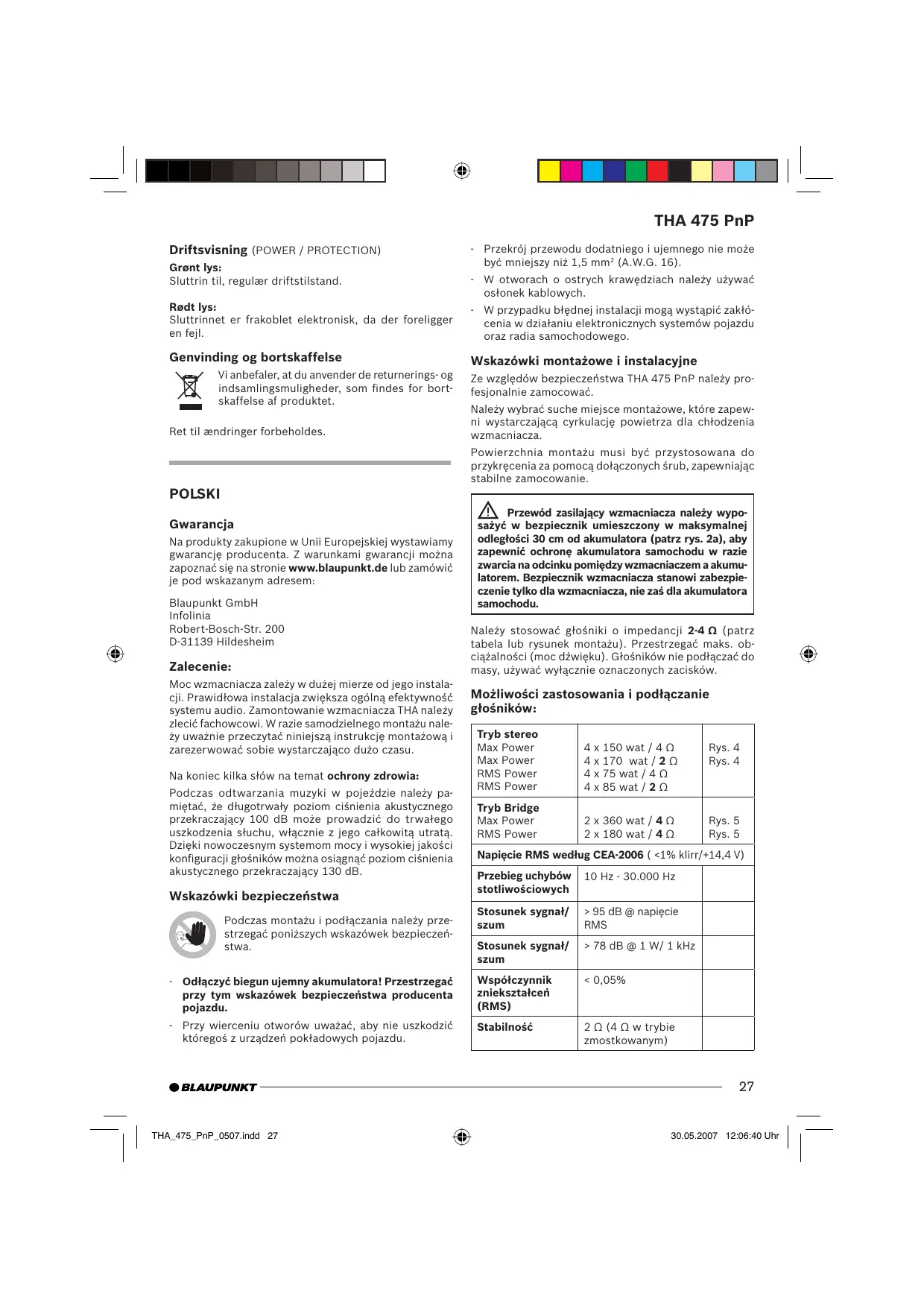

INSTRUKCJA OBSŁUGI THA 475 PNP BLAUPUNKT
Rysunki montażu....46
ČESKY 30
Montážní výkresy 46
SLOVENSKY....33
Na produkty zakupione w Unii Europejskiej wystawiamy gwarancję producenta. Z warunkami gwarancji można zapoznać się na stronie www.blaupunkt.de lub zamówić je pod wskazanym adresem:
Blaupunkt GmbH
Infolinia
Robert-Bosch-Str. 200
D-31139 Hildesheim
Zalecenie:
Moc wzmacniacza zależy w dużej mierze od jego instalacji. Prawidłowa instalacja zwiększa ogólną efektywność systemu audio. Zamontowanie wzmacniacza THA należy zlecić fachowcowi. W razie samodzielnego montażu należy uważnie przeczytać niniejszą instrukcję montażową i zarezerwować sobie wystarczająco dużo czasu.
Na koniec kilka słów na temat ochrony zdrowia:
Podczas odtwarzania muzyki w pojeździe należy pa- miętać, że długotrwały poziom ciśnienia akustycznego przekraczający 100 dB może prowadzić do trwałego uszkodzenia słuchu, włącznie z jego całkowitą utratą. Dzięki nowoczesnym systemom mocy i wysokiej jakości konfiguracji głośników można osiągnąć poziom ciśnienia akustycznego przekraczający 130 dB.
Wskazówki bezpieczeństwa
Podczas montażu i podłączania należy przestrzegać poniższych wskazówek bezpieczeństwa.
- Odłączyć biegun ujemny akumulatora! Przestrzegać przy tym wskazówek bezpieczeństwa producenta pojazdu.
-
Przy wiercenu otworów uważać, aby nie uszkodzić któregoś z urządzeń pokładowych pojazdu.
-
Przekrój przewodu dodatniego i ujemnego nie może być mniejszy niż 1,5 mm² (A.W.G. 16).
- W otworach o ostrych krawędziach należy używać osłonek kablowych.
- W przypadku błędnej instalacji mogą wystąpić zakłócenia w działaniu elektronicznych systemów pojazdu oraz radia samochodowego.
Wskazówki montażowe i instalacyjne
Ze względów bezpieczeństwa THA 475 PnP należy profesjonalnie zamocować.
Należy wybrać suche miejsce montażowe, które zapewni wystarczającą cyrkulację powietrza dla chłodzenia wzmacniacza.
Powierzchnia montażu musi być przystosowana do przykręcenia za pomocą dołączonych śrub, zapewniając stabilne zamocowanie.
⚠️ Przewód zasilający wzmacniacza należy wyposażć w bezpiecznik umieszczony w maksymalnej odległości 30 cm od akumulatora (patrz rys. 2a), aby zapewnić ochronę akumulatora samochodu w razie zwarcia na odcinku pomiędzy wzmacniaczem a akumulatorem. Bezpiecznik wzmacniacza stanowi zabezpieczenie tylko dla wzmacniacza, nie zaś dla akumulatora samochodu.
Należy stosować głośniki o impedancji 2-4 Ω (patrz tabela lub rysunek montażu). Przestrzegać maks. obciążalności (moc dźwięku). Głośników nie podłączać do masy, używać wyłącznie oznaczonych zacisków.
Możliwości zastosowania i podłączanie głośników:
| Tryb stereoMax PowerMax PowerRMS PowerRMS Power | 4 x 150 wat / 4 Ω4 x 170 wat / 2 Ω4 x 75 wat / 4 Ω4 x 85 wat / 2 Ω | Rys. 4Rys. 4 |
| Tryb BridgeMax PowerRMS Power | 2 x 360 wat / 4 Ω2 x 180 wat / 4 Ω | Rys. 5Rys. 5 |
| Napięcie RMS według CEA-2006 (<1% klirr/+14,4 V) | ||
| Przebieg uchybów stotliwościowych | 10 Hz - 30.000 Hz | |
| Stosunek sygnał/szum | >95 dB @ napięcie RMS | |
| Stosunek sygnał/szum | >78 dB @ 1 W/ 1 kHz | |
| Współczynnik zniekształceń (RMS) | < 0,05% | |
| Stabilność | 2 Ω (4 Ω w trybie zmostkowanym) | |
| Czułość na wejściu | 0,3 - 8 V | |
| Czułość na wejściuDirect AUX IN | 0,3V | |
| Filtr dolnoprze-pustowy(Low Pass) | 50-250 Hz | |
| Filtr górnoprzepu-stowy(High Pass) | 10-250 Hz | |
| Wejścia | 4 x Cinch/RCA4 x HighLevel speaker PnP2 x Direct Aux Inputs, 3.5 mm stereo | |
| Wyjścia | 4 x głośnik | |
| Wymiaryszer. x wys. x głęb. (mm) | 285 x 42 x 160(11.2"x1,7"x6,3) | |
Podłączenie bieguna dodatniego/ujemnego
- Zaleca się stosowanie przewodu o przekroju minimum 1,5 mm² (A.W.G 16).
Do samochodowego przewodu-adaptera (7 607 622 ...) musi być podłączony 12V przewód stałego bieguna dodatniego z przewodem dodatnim wzmacniacza (patrz rys. 7).
- Powszechnie dostępne w sprzedaży przewody dodatnie doprowadzić do akumulatora i podłączyć do podstawy bezpiecznika w odległości 30 cm akumulatora.
- W otworach o ostrych krawędziach należy używać osłonek kablowych.
- Powszechnie dostępne w sprzedaży przewody ujemne stabilnie przykręcić do wolnego od zakłóceń punktu masy (śruba nadwozia, blacha nadwozia), nie zaś do bieguna ujemnego akumulator.
- Powierzchnię stykową podłączenia masy oczyścić do gołego metalu i nasmarować smarem grafitowym.
Wbudowane bezpieczniki (Fuse)
Wbudowane we wzmacniaczu bezpieczniki (Fuse) ochraniają stopnień wejściowy i cały system elektryczny w razie wystąpienia błędu. Przy wymianie bezpiecznika nigdy nie mostkować bezpieczników ani nie wymieniać na bezpieczniki o większym prądzie.
Przykłady podłączania
Podłączanie napięcia zasilającego...... Rys. 2, 2a, b
Podłączanie radia samochodowego z wyjściem Cinch.... Rys. 3
Podłączanie głośników ...... Rys. 4/5
Direct Aux Input...... Rys. 6/6a
Połączyć złącze Remote wzmacniacza z przełączalnym źródłem napięcia +12 V.
W ten sposób wzmacniacz można włączać i wyłączać za pomocą włącznika/wyłącznika radioodtwarzacza.
Wskazówka:
W przypadku podłączenia poprzez przewód PnP-INPUT włączenie następuje automatycznie.
! Charakterystyczne jest, że po automatycznym włączeniu przy wejściu/wyjściu Remote dostępne jest napięcie wyjściowe wynoszące +12V/200mA.
Wejście wysokopoziomowe (tylko poprzez przewód PnP High-Input)
Wzmacniacz wyposażony jest w wejścia wysokopoziomowe (High-Input), w celu podłączenia go do radioodtwarzacza bez korzystania z wyjść przedwzmacniacza (rys. 2). Dzięki temu możliwe jest jego podłączenie bezpośrednio do wyjścia głośników radioodtwarzacza.
Wskazówka:
Nie używane wtyczki out/input przewodu PnP muszą być połączone (patrz rys. 2a *).
Wejście Direct Aux Input
Możliwości podłączenia w przypadku braku lub zajętego wejścia AUX w radiu samochodowym
Tu można podłączyć różne źródła NF, np. odtwarzacz MP3 lub mobilną navigację, bezpośrednio poprzez wtyczkę do wejścia 3,5 mm do Direct Aux Input. Wszystkie źródła sygnału słyszalne są wówczas równocześnie, a ich głośność regulowana jest na poszczególnych urządzeniach źródłowych.
Wskazówka:
Podczas montażu i podłączania wszystkie źródła NF należy nastawić na WYŁ.!
Montaż przewodu od wtyczki do wejścia
Do podłączenia polecamy stosować nasz przewód od wtyczki do wejścia o długości 5 m z numerem zamówieniowym 7 607 001 525.
Wyposażony jest on w przełącznik wł./wył.
Ustawienie przełącznika na WYŁ. (•):
Podczas montażu i demontażu oraz w przypadku niepodłączonego źródła NF.
Ustawienie przełącznika na WYŁ. (•):
Podczas montażu i demontażu oraz w przypadku niepodłączonego źródła NF.
Ustawienie przełącznika na WŁ. (I / II):
Wyłącznie po podłączeniu źródła NF.
Uwaga:
Podczas podłączania regulator głośności nastawiać zawsze na minimum i wyłączyć wzmacniacz.
Jeśli chcesz słyszeć jedno źródło dźwięku poprzez głośniki Front (przedni) i Rear (tylny), musisz połączyć wejścia Direct Aux Input z naszą wtyczką do wejścia przewodu Y (7 607 001 524), (patrz rys. 6).
Wskazówka:
Nie używane wtyczki out/input przewodu PnP muszą być połączone (patrz rys. 2).
Regulator poziomu
Za pomocą regulatora poziomu można dopasować czułość na wejściu stopnia wyjścia do napięcia wyjściowego radia samochodowego.
Zakres ustawienia wynosi od 0,3 V do 8 V.
Kilka ważnych objaśnień:
Obracanie regulatora w kierunku zgodnym z ruchem wskazówek zegara powoduje wzrost czułości na wejściu wzmacniacza, a tym samym głośności. Nie chodzi tu jednak o regulację głośności; w pozycji końcowej nie można zwiększyć mocy wzmacniacza, nawet jeśli początkowo jest to tak słyszalne. System przyspiesza tylko wzrost poziomu głośności, jeśli regulacja głośności radioodtwarzacza jest ustawiona na maksimum.
Podłączanie głośników
(W przypadku mostkowania wzmacniacza należy zapoznać się z rozdziałem „Zmostkowane podłączanie głośników”).
Tak jak w przypadku elementów audio również dla optymalnego odtwarzania tonów niskich najważniejsze jest prawidłowe podłączenie biegunów wzmacniacza i głośników. Dlatego podczas podłączania należy zwrócić uwagę na to, żeby złącze dodatnie (+) wzmacniacza połączyć ze złączem dodatnim (+) głośnika; w taki sam sposób należy postępować ze złączami ujemnymi (-). Poza tym lewy kanał wzmacniacza należy połączyć z lewym głośnikiem, a prawy kanał z prawym głośnikiem.
Zmostkowane podłączanie głośników
Wskazówka: Nie możliwe w przypadku podłączenia poprzez przewód PnP.
We wzmacniaczu THA 475 PnP można zmostkować kanały 1+2 i 3+4. W ten sposób wzmacniacz można stosować dla jednego lub kilku subwooferów lub głośnika średniotonowego. W takiej konfiguracji wzmacniacz łączy prawy i lewy kanał w jedno wyjście kanału (wyjście mono).
Wskazówka:
Wzmacniacz może tylko wówczas połączyć prawą i lewą informację dźwiękową, gdy podłączone zostaną zarówno prawe jak i lewe złącze RCA.
Uwaga:
W układzie mostkowym obciążenie wzmacniacza musi wynosić 4 omy lub więcej. Mniejsze obciążenie prowadzi do przegrzania lub wyłączenia się wzmacniacza i może spowodować trwałe uszkodzenia.
Ustawianie rodzaju i zakresu przejść częstotliwości
W THA 475 PnP można ustawić rodzaj przejścia częstotliwości (tzn. „Low-Pass” lub „Hi-Pass”) oraz żądaną częstotliwość przejściową. Np. w przypadku podłączenia pary subwooferów konieczne jest przeprowadzenie ustawień „Low-Pass”. Częstotliwość przejściowa zależy od zakresu częstotliwości głośników (patrz zalecany zakres częstotliwości głośników).
„High-Pass“
Przy ustawieniu na 250 Hz zakres częstotliwości wzmacniacza wynosi od 250 Hz do 30.000 Hz.
„Low- Pass”- regulowanie częstotliwości
Ten regulator jest włączony, gdy włącznik znajduje się w pozycji „Low-Pass” i umożliwia ustawienie żądanej częstotliwości przejściowej.
Przykład:
Przy ustawieniu na 150 Hz zakres częstotliwości wzmacniacza wynosi od 10 Hz do 150 Hz.
Wykrycie radia - Auto Remote
W przypadku podłączenia poprzez przewód PnP INPUT wzmacniacz włącza się automatycznie (funkcja Auto Remote). Przewód przyłączeniowy Remote nie jest potrzebny!
Wskaźnik trybu (POWER / PROTECTION)
Zielone światełko:
Stopień wyjścia włączony, tryb regularny.
Czerwone światełko:
Z powodu błędu stopień wyjścia został elektronicznie wyłączony.
Recykling i złomowanie
Do utylizacji produktu należy wykorzystać dostępne punkty zbiórki zużytego sprzętu.
Zmiany techniczne zastrzeżone.
